作者: garykwan 時間: 2017-5-8 15:32 標題: 麵包機運作時熄機再著翻, 壞乜零件？
部機每次做麵包時都會熄機再著翻，但會繼續運作，有時一分鐘幾次，有時幾分鐘一次，上網睇左D麵包機嘅設計：
摘要
本實用新型公開一種基於單片機的麵包機控制系統，屬於廚房用具領域。包括電源模塊、單片機、檢測單元和外圍受控單元等，其中，所述檢測單元包括鍵盤輸入檢測模塊和溫度檢測模塊；所述外圍受控單元包括驅動模塊、單片機復位模塊、指示燈模塊、液晶顯示模塊以及蜂鳴器驅動模塊；上述檢測單元中的各個模塊分別與單片機的對應輸入端相連，外圍受控單元的中各個模塊分別與單片機的對應輸出端相連，上述麵包機控制系統，採用單片機控制，簡化了各個模塊的電路結構，使整個控制系統結構簡單，操作方便；可自動調整加熱時間長短，電機攪拌麵粉時間；採用儲電功能的電解電容，在突然掉電情況下，可以保存30分鐘的機器工作狀態。
https://www.google.com/patents/CN203417115U?cl=zh
有冇師兄估到我部機係壞乜零件？
[attach]1981212[/attach]
[attach]1981211[/attach]
作者: garykwan 時間: 2017-5-8 21:30
有冇人知黑色2粒長方形係乜？
作者: raymondchan338 時間: 2017-5-8 21:43
有冇人知黑色2粒長方形係乜？
garykwan 發表於 2017-5-8 21:30
relay
作者: garykwan 時間: 2017-5-9 09:28
回覆 3# raymondchan338
唔該師兄，再問黑色長方柱體又係乜，打算盡換D零件。
作者: raymondchan338 時間: 2017-5-9 09:41
回覆 raymondchan338
唔該師兄，再問黑色長方柱體又係乜，打算盡換D零件。 ...
garykwan 發表於 2017-5-9 09:28
黑色長方柱體? TRC Label? 應該係 Triac,不過唔似呢粒壞。
作者: garykwan 時間: 2017-5-9 10:37
回覆 5# raymondchan338

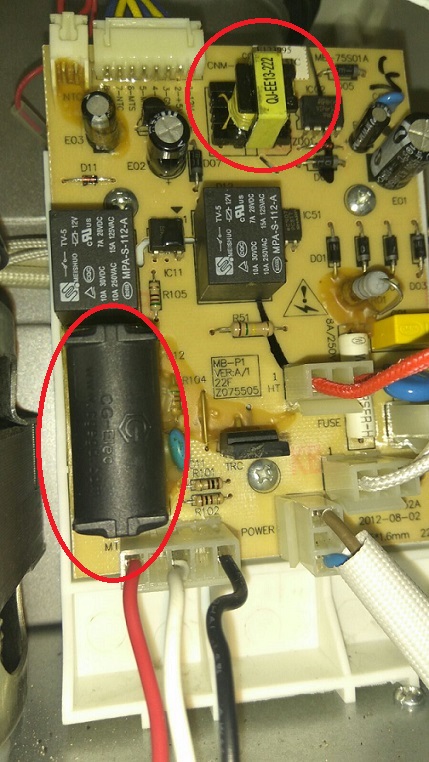

是紅圈果個！另外黃色隻牛仔應該點叫？
[attach]1981374[/attach]
作者: raymondchan338 時間: 2017-5-9 11:20
回覆 raymondchan338
是紅圈果個！另外黃色隻牛仔應該點叫？
garykwan 發表於 2017-5-9 10:37
黃色隻牛仔叫高頻牛,黑色果舊睇唔清係乜。
作者: garykwan 時間: 2017-5-9 11:49
回覆 7# raymondchan338
個高頻變壓器係咪唔易壞？係咪同鋪頭講要隻E E13高頻變壓器就得？
感激！
作者: raymondchan338 時間: 2017-5-9 12:03
回覆 raymondchan338
個高頻變壓器係咪唔易壞？係咪同鋪頭講要隻E E13高頻變壓器就得？
感激！ ...
garykwan 發表於 2017-5-9 11:49
首先個高頻變壓器係唔易壞,其次,呢D係定制零件,出面買唔到.
作者: garykwan 時間: 2017-5-9 12:13
回覆 9# raymondchan338
明白曬，我會換2個relay 先。之後先電容。真心唔該師兄！
作者: raymondchan338 時間: 2017-5-9 12:16
回覆 raymondchan338
明白曬，我會換2個relay 先。之後先電容。真心唔該師兄！ ...
garykwan 發表於 2017-5-9 12:13
我會先換電容。relay好少壞。
作者: 999067800 時間: 2017-5-9 12:17
Relay冇甘易壞,电容機會大啲,黃色長方型果隻
作者: diy0627 時間: 2017-5-9 12:29
希望樓主注意安全
作者: fortresscar 時間: 2017-5-9 13:45
黑色果隻係MKP電容
樓主對基本電子電路甚至零件毫無認識, 我諗都係比人整, 小心個人安全或燒左間屋
作者: LKF 時間: 2017-5-9 14:07
絕對同意樓上師兄忠告
作者: garykwan 時間: 2017-5-9 14:34
多謝大家嘅好意，雖然乜都唔識，但都上試下，打算去工聯會上翻D course，唔知學唔學到嘢！
作者: wukw 時間: 2017-5-9 15:44
照睇樓主連揸辣雞都未必識
作者: Simple 時間: 2017-5-10 10:51
可能係TRIAC壞，之前也整過一部 (底板內TRC, 可睇睇)
作者: ckshum 時間: 2017-5-10 11:33
修理電器總不能有勇無謀，要對症下藥。自己熄機再著，多數同電源供應或保護電路有關。相中電源板先由AC 220V轉DC 12V(relay用)再轉DC 5V(控制板用)。樓主可以用其他電源替代12V和5V的供電部分，試試情況有冇改善。另外要檢查溫度探測等元件有無問題。
作者: diy0627 時間: 2017-5-10 11:51
回覆 19# ckshum
師兄的說明絕對有助學習, 但樓主一時三刻未必吸收到你的說話, 亦不知樓主有沒有檢測工具
當然仍希望這討論串最後變成高質的探討， 學的(包括自己) 有所得著， 樓主又能維修得到。
作者: stevenho1 時間: 2017-5-20 21:58
樓主提及熄机，是不是LCD都熄，若果整台机熄可能220,供电如插蘇不。因為电路版有电容儲电，重新供220V後会继續下去。若果只是显示发熱线壮態的LED燈熄，会不会時一些自動保电路如高温保护被觸发。矽控三極管(TRC)是来控制发熱线功率，若果三極管烧了就应該重新啟動
