標題: [教學] 拆解 日立窗口冷氣 死亡之迷 [打印本頁]

---

作者: kamcm    時間: 2017-6-8 19:23     標題: 拆解 日立窗口冷氣 死亡之迷

本帖最後由 kamcm 於 2017-6-8 19:45 編輯

拆解 日立窗口冷氣 死亡之迷
死狀: 部機幾乎隔幾個鍾就停. 會出隨機錯誤燈號, 部機仲會識自動又開完又熜等等.. 有時按REMOTE 直接沒反應, Etc.
==================
Background:
3年前的4月 裝了一部日立窗口冷氣RA-13LDF,
由第一日開始, 部機就已經唔多正常.
http://www.hkepc.com/forum/viewthread.php?fid=19&tid=2090352

花左5K所以唔捨得直接掉..
捱過左一年...總算習慣左D嘈音...
但第二年開始... 就間唔到會出現自動熄機問題...
今年4月, 有收到續保卡, 選擇直接無視了..諗住等變頻窗口機減價就換


但最近開始, 部機幾乎隔幾個鍾就停. 30幾度冇冷氣是一件非常難以忍受的事情....只好立即親自動手看看那裡出問題了

看了一下... 標示的電流是6.65A


接上鉗表, 只開動抽風時(最大風量), 電流是 0.5A 左右


compressor 起動後, 電流是5.2A..


電流比標示的少.
但有經驗的都會知道WARMUP 後, 電流是比進一步昇高的..
只好等運轉幾小時後再量一下..  再次測量時, 電流果然有6A 了.


好去到呢一步, 基本上已經可以排除壓縮機啟動電容 / 壓縮機問題了.

以前舊款的窗口冷氣電路板是在正下方的, 而我這台日立窗口冷氣電路板在機身的左側, 非常不好拆.
所以建議以後買窗口冷氣, 又識DIY 的...還是挑前方可以ACCESS 到電路板 / 啟動電容的比較好..

唔想托部機出來....決定先挑簡單易拆的檢查... 把膠面板從金屬支架拆下後就看到..
PCB 霉了. 情況有點嚴重. 導致某些PIN 之間的阻值異常偏低... 估計死亡原因是 MCU 接收到異常信號而不能正常工作.


把它拿下來清潔

清潔後再次量了一下所有接點, 清潔後沒有出現開路情況, 所以就不用起飛線了


塊板霉成咁.. 唔敢再比佢沾水氣了... 只好出動三防漆


噴上三防漆後


幾分鍾後就干了大半了


然後把它裝回去就一切正常了, 再沒有故障了.

估計日立近呢幾年的 D 新機多數都有類似問題,
原因係機身正前方溫度較低, 一般來說是10度左右, ...而那塊PCB 背的位置長時間是比較接近室外的溫度, 28至30多度..
那塊IR 接收板 PCB 前邊凍, 後面熱,  濕度高再加上一定溫差,  必然會係PCB後方出露水.
長時間浸住水, 而原廠又沒有在那塊IR 板落三防漆, 所以絕緣油浮起, 再沾上了塵就直接造成微短路了.



=======================
後記:
由於電路板蝕得有點嚴重.  小弟最後還是去了日立買parts (p.s. 萬能的TB 搵唔到有呢塊野買)


在日立那裡買了一款新的IR接收板, 要價180元


這板我原打算買回去後, 先噴一下三防漆才上機的.
但他們交貨給我時, 就發現他們已經動手上了三防漆 (呵呵, 估計他們維修過太多機也是同一死法...), 看上去是用油的方式填上的... 但手工真心不行


如果有CHING 係用緊呢款機, 又未過保用... 記得CHECK 下呢塊板... 如果霉左就及早叫他們上門更換吧

---

作者: qkuser    時間: 2017-6-8 19:43

回覆 1# kamcm

ching 好野
BTW 新買返來的那一塊,真係好樣衰,睇見都唔想用

---

作者: Deer272    時間: 2017-6-8 19:49

CHING 好波, DIY高手
果隻MEGGER鋏錶好靚仔
決定以後唔考慮日X冷氣

---

作者: tomchen    時間: 2017-6-8 19:51

塊板咁簡單，飛線救合乎經濟原則多 D...

---

作者: HK_Vist    時間: 2017-6-8 19:52

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: solexkey    時間: 2017-6-8 19:57

  好好好!!!

---

作者: 556556bt    時間: 2017-6-8 20:03

勁.. 估唔到係呢D 問題....

---

作者: hongkongfun    時間: 2017-6-8 20:07

代理都算古惑
明知塊 IC Board 係最易壞的零件
預先搽三防漆
師父上去換一換都唔使 10 分鐘就攪掂
明賺續保/檢查錢

---

作者: ginastar    時間: 2017-6-8 20:35

支快乾三防漆有冇形成一層膜？反而覺得代理用油的更正宗，雖然手工有夠馬虎

---

作者: kamcm    時間: 2017-6-8 20:42

本帖最後由 kamcm 於 2017-6-8 20:49 編輯


本來諗住噴D新三防漆上去等佢睇落平一點.. 結果火星撞死球咁款 ..


一不做二不休 , 起走哂舊果層


重新再噴一次 ... perfect

---

作者: kamcm    時間: 2017-6-8 20:47

本帖最後由 kamcm 於 2017-6-8 20:48 編輯

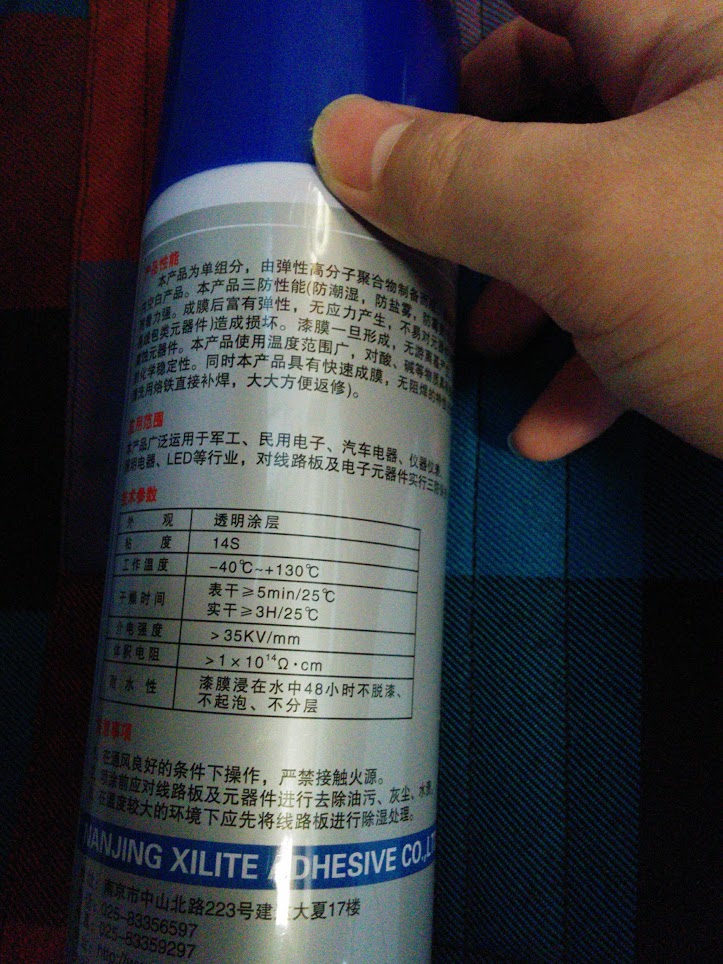

噴完三防漆係會有層絕緣膜的....而且可直接落雞補焊
睇SPEC 算不錯的...

---

作者: digiman    時間: 2017-6-8 20:59

日立肯賣零件都好，P記220V零件唔賣

---

作者: kamcm    時間: 2017-6-8 21:07



之前係THP果邊都見過有 CF 出POST 話信興唔肯賣P記冷氣零件比佢
我下部機其實想買P 記變頻....

---

作者: kamcm    時間: 2017-6-8 21:19

本帖最後由 kamcm 於 2017-6-8 21:39 編輯


唔識唔好諗住省檢查錢

其實我買完零件之後, 發生左段小插曲...
有個上左年紀的女人帶住個10幾歲的女, 排我後面的...應該遇到同我差唔多問題...
佢帶左果REMOTE 上去話部冷氣時得時唔得. 有時REMOTE唔對住部機,部機都識著..有時又完全沒反應..
CS 姐姐 話REMOTE 壞....建議佢買果果新REMOTE 試下
係我諗緊好唔好提佢果時...果位CS 姐姐好快已經幫佢開左單..見一切已成定局..所以我也沒有多說話了

從果對母女其後同CS 交談內容得知, 佢地係住石門附近的...估計係見近所以行一轉上來, 想拿免費ADVICE, 省下檢查費.
結果, 免費的東西就是最貴的... 最後比人水左買REMOTE

---

作者: kamcm    時間: 2017-6-8 21:27



其實塊舊板咁樣修完之後應該短時間都唔會有問題..
但我自己鍾意追求完美, 所以先走左去買過塊新板.

---

作者: LuckyMan    時間: 2017-6-8 21:28

高手在民間

---

作者: hongkongfun    時間: 2017-6-8 21:42

回覆 14# kamcm

有好多網友話日立好
其實每款機都有機會有漏洞
日立冷氣機壓縮機可能真係好
但電子板就預留比代理間中搵番d維修費幫補一下收入

---

作者: kamcm    時間: 2017-6-8 21:52



依家日立D窗口冷氣機 壓縮機都是國產的 ... 而且一點都不好 ... CUT 機時, 間中有巨響
我以前好醒訓... 有人係我家大門口趺野都會嘈醒...
自從用左呢部日立一年之後... 係我訓緊果時就算有快遞拍門按門鍾, 我都直接Ignore 了..

---

作者: digiman    時間: 2017-6-8 22:13




依家我買冷氣都會買分體，噪音真係天同地比，啲風聲仲比雄運扇靜添，不過噪音真係可以習慣嘅

---

作者: TH30    時間: 2017-6-8 22:14



路過踩多腳

P記三刀頭的 鬚刨
中間的刀頭不動
是某支細小的5mm膠杆斷了
上到 X興的CS姐姐 服務態度是不錯的
但零件就是不賣我
一定要給C父整
因已過保
價錢就等於大半隻鬚刨了

---

作者: windowme_    時間: 2017-6-8 22:17

師兄勁 有料到

---

作者: wgpoon    時間: 2017-6-8 22:19

本帖最後由 wgpoon 於 2017-6-8 22:21 編輯



    日仔出名係scroll compressor, 通常係分體用多DD,
可惜唔係部部機都會用, 其他只係用rotary compressor, 起動/停機當然會嘈D

窗口機要靜 都係樂記馬拉廠制就有保證,
之後係美dic某D型號,因為 GMCC 頭有東芝合資, 技術成份唔差既
Grxx呢2年窗口機就可免側免, 前幾年用樂記頭做就幾好, 呢幾年轉0達就嘈好多

所以成日話買冷氣唔好靠舊思維, 十年前設計係好, 唔代表而家設計就一定好
加上inverter 靠program行, 設計得差反應慢既一樣唔會涼

---

作者: kamcm    時間: 2017-6-8 22:37



沒錯, 冷氣真係變得好快... 唔同批次已經唔同料..
買左部貴機番來先知入面用國產壓縮機真係可能仲衰過某D 國產牌子...

變頻窗口機 1.5匹-2匹...Ching 有冇邊部好推介
我要求得兩個, 第一係進口壓縮機, 第二係唔駛完全抬哂部機下來就拆到電子板/ 換到啟動電容 之類的元件.

---

作者: wgpoon    時間: 2017-6-8 22:48

本帖最後由 wgpoon 於 2017-6-8 22:51 編輯


變頻窗口機 hk而家得樂記同冰點有出,
貴得來又唔抵用, 而且效能方面係咪真係堅料都未知

反而我睇好珍記部變頻窗口分體,
設計幾好, 外機靠左/後 抽風出
加上本身佢變頻既program 底唔錯
裝到既可以諗諗(不過唔好而家裝, D臨記裝工好參差)

---

作者: kamcm    時間: 2017-6-8 22:57



Thanks
都係睇定D 先... 唔敢係旺季搵人裝... 好怕變做實習機

---

作者: timrice    時間: 2017-6-8 23:01

師兄厲害.

---

作者: Jimmywwk    時間: 2017-6-9 12:07

信興吾賣零件都有超過10年了, 以前用過P牌電動牙刷, 兩年左右充電池老化, 想自己買電池換都吾得, 結果要自己買充電池改裝.

---

作者: TH30    時間: 2017-6-9 15:39

回覆 11# kamcm

三防噴漆是用淘的？
壓縮氣可運嗎？

---

作者: kamcm    時間: 2017-6-9 16:18



淘的, 可能因為以前冇咁嚴, 所以運到

---

作者: rexleung    時間: 2017-6-9 16:23



    三防其實係咩料，有冇英文名?

---

作者: xiao    時間: 2017-6-9 17:15

回覆 11# kamcm


    請問這種有沒有pvc噴完的臭味

---

作者: kamcm    時間: 2017-6-9 17:20



有味
所以遲Ｄ　都打算係香港買多枝ＣＲＣ　看門口...

---

作者: xiao    時間: 2017-6-9 17:31     標題: RE: 拆解 日立窗口冷氣 死亡之迷





室溫用用松香加酒精的溶濟防水氣也很好
50度c就不行了

---

作者: CKW    時間: 2017-6-9 19:54

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: TH30    時間: 2017-6-9 22:43



#10用甚麼起舊三防漆？

---

作者: tom001    時間: 2017-6-9 23:20

塊板真係貴。。成180。。。
自己diy洞洞板搭出黎都應該唔難。。
不過一冷一熱有水氣真係煩d
如果考慮唔會番手落ab膠會唔會好dd或直接打玻璃膠會唔會ok？

---

作者: kamcm    時間: 2017-6-9 23:44



代理用的唔知係咩來 多數唔係三防漆，而係其他物料。。因為我一噴三防漆，代理之前油落去的就比三防漆起番哂出來。
如果大家都係用三防漆，　照計應該唔會搞成咁

---

作者: kenchu666    時間: 2017-6-10 11:34

Great.......

---

作者: DGCNYO    時間: 2017-6-10 11:46

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wgpoon    時間: 2017-6-10 11:53



最主要本身設計弱智，
左右掃風中間回風，
向左向右都會吸入冷氣而影響溫控
而樂記窗機溫控好係條老鼠尾有屈個C字同放中底下

所以細房多數用樂記比較好

---

作者: whitechunk    時間: 2017-6-10 11:57

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: vtrchan    時間: 2017-6-10 18:06

回覆 1# kamcm

師兄，已經係神級DIYer!
估唔到日立竟然肯賣parts給你，價錢都唔算太過份，依架都好少公司肯咁做。

---

作者: hardness    時間: 2017-6-10 18:13


Panasonic溫控係好準，控制到半度至一度溫差。

火星

---

作者: wgpoon    時間: 2017-6-11 16:36



隔離台果邊已經好多笑料,
室內機唔平, 喉無包好, 電線用7條22重入埋喉,
差在有無抽真空同3米喉,

呢排天氣熱多人換機, 好多新師傅加入搵食
5-10月唔好裝, 裝完炒左下年有排煩
因為有問題唔會即時知

---

作者: qkuser    時間: 2017-6-11 17:44

我最近都想抽部3/4 匹房冷氣機洗洗.拆開晒竟然抽唔郁,唔知係咪底盤生锈,搞到好實.呢家還原返,再諗諗計

---

作者: kamcm    時間: 2017-6-11 18:05



睇下下方會唔會有扣未拆...

---

作者: qkuser    時間: 2017-6-11 18:13

回覆 46# kamcm

拆左了,得一個扣, 左右動有點反應,但就拉出來就無乜反應,已經好大力,但我見佢郁都唔郁,所以未出盡力

---

作者: qkuser    時間: 2017-6-11 18:16

回覆 46# kamcm

我部係格力 g1307sr, 眼睇就得左下方一個扣, 唔通仲有其它地方未拆 >.<

---

作者: qkuser    時間: 2017-6-11 18:28

頂,真係有锈,用盡力終於出到來了.

---

作者: wgpoon    時間: 2017-6-11 18:34

本帖最後由 wgpoon 於 2017-6-11 18:43 編輯


唔記得呢隻係咪已經唔用樂記頭

不過洗前要包好motor 同 電制面板,
買支3M 洗前後coil, 之後過水就得
有锈就用沙紙省走佢, 之後買支防锈油掃幾層, 咁就會耐用D
因為grxx 設計上有水槽用大風葉打水上coil 幫散熱, 機底會有锈積,
所以解釋到佢點解會凍少少過其他機

---

作者: qkuser    時間: 2017-6-11 18:47

回覆 50# wgpoon

謝師兄指點，呢家拎出來洗洗先，最住要係滴水 ，要解決左先

---

作者: carsonhung    時間: 2017-6-11 19:05

回覆 22# wgpoon


    any 3/4 ~ 1 分體機 are good?

thanks

---

作者: laueye    時間: 2017-6-11 19:20

如果無石屎台，ching用乜放冷氣頂隔音？

---

作者: hardness    時間: 2017-6-11 19:28


正路裝3M防音膠

火星

---

作者: whitechunk    時間: 2017-6-11 19:32

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: qkuser    時間: 2017-6-11 20:05

本帖最後由 qkuser 於 2017-6-11 20:08 編輯

搞掂,係咁二清左先,呢家應該唔滴水了(主因去水盤好大夠野頂住出水 ) .冬天再取出來大執,要整走锈積,同落防锈
有無師兄推介邊隻防锈好用?

---

作者: hardness    時間: 2017-6-11 22:33


冇比較過，但3M至少係名牌。

火星

---

作者: 999067800    時間: 2017-6-11 22:40

個circuit好簡單要抄唔難, 其實可以揾淘宝或者自己抄一個出來, 價錢唔到100, 急用就冇計

---

作者: icemanh    時間: 2017-6-11 22:41



師兄, 而家1匹窗口機, 邊隻比較好?
我見之前大家都推格力....而家美的OK?
