作者: wingchan19f 時間: 2017-6-27 08:34 標題: kdk pl30h風扇
風扇一開便自動關 風扇只轉動幾下 請教是什麼問題
作者: ja8 時間: 2017-6-27 15:34
可能熱到罷工
作者: C_Law 時間: 2017-6-27 16:22
機械 or 電子開關？
如果係電子開關，可能係由 200Vac 轉去低電壓 DC 的供電部份出事，一有 Load，DC 電壓被扯低到令 Controller reset。識拆機識電子維修就試下換阻容降壓粒 X1/X2 電容。循例講聲：涉及 220Vac 的 DIY，無相關知識就不要自己搞。
好多電子控制的家電用阻容降壓向 Controller 供電，都係因為這電容老化而出事。我屋企部抽油煙機都死過這電容。
http://www.hkepc.com/forum/viewthread.php?tid=2337231
作者: DGCNYO 時間: 2017-6-27 17:08
提示: 作者被禁止或刪除 內容自動屏蔽
作者: wingchan19f 時間: 2017-6-27 17:29
我今晚POST相給大家指教
作者: wingchan19f 時間: 2017-6-27 20:27

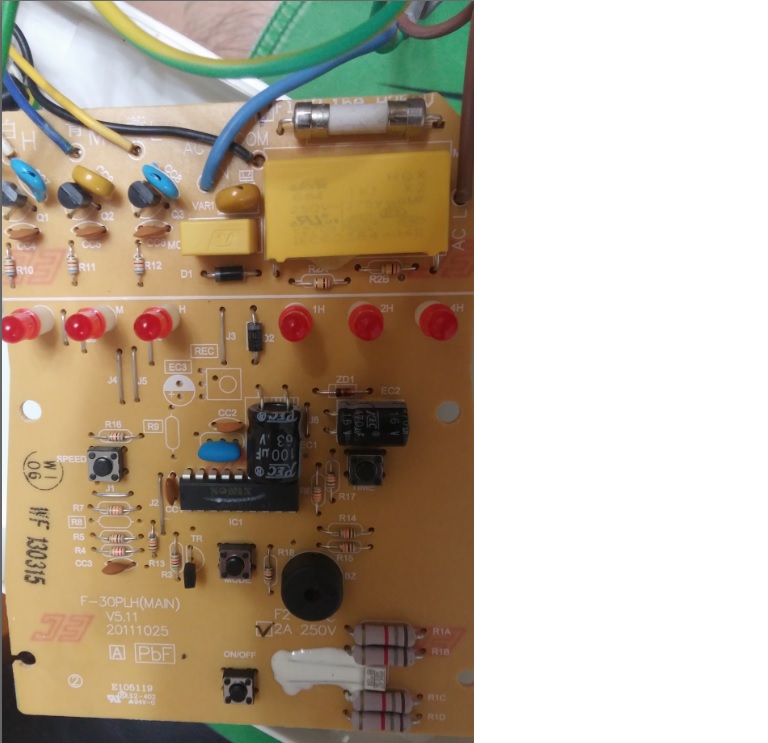

[attach]1993053[/attach]
作者: wingchan19f 時間: 2017-6-28 12:39
請問係咪utx 2粒黃色長方形 ?
作者: C_Law 時間: 2017-6-28 17:27
6# 幅相睇不清 Label，而且無背面的相睇不到走線，只能靠估。
如果係阻容降壓出事，估計係相中右上角粒大黃色 X 電容。有電容錶可以試下拆出來度電容值，又或者直接買粒新電容換上去試下。SSP 價應該 $10 有找。
以下涉及帶電測試，小心。
睇下幅相中央粒 IC 的號碼，上網搵 Datasheet，睇下粒 IC 供電的腳位。駁插蘇後度下粒 IC 供電位的電壓，睇下幾多 V 以及是否穩定。再度住個電壓試下開機，睇下這電壓是否在開機的一刻突然跌一跌。又或者試下度粒 ZD1(1H、2H LED 對落)兩端的電壓(似係阻容降壓後用來做穩壓)。
如果電壓本就不穩定，又或者在開機的一刻跌一跌，就多數係這粒大黃色電容出事。
注意，阻容降壓後的 DC 電，其中一端係直接駁住 220Vac 的其中一端，雖然正路係駁 N，但難保不會駁錯，所以度電壓時要特別小心，長氣都要再講多聲，無電器維修安全知識就不要自己搞。
作者: wingchan19f 時間: 2017-6-28 17:54
[attach]1993275[/attach]謝謝回覆
作者: C_Law 時間: 2017-6-28 18:33
睇埋背面的走線，同我估計的差不多。
ZD1 兩端即係粒 IC 供電的兩端。度 ZD1 電壓比較容易落它錶枝針。度 IC 腳就容易不小心被它錶枝針 Short 埋旁邊隻腳。
作者: 迷語人 時間: 2017-6-28 18:46
我之前都係類似情況，後來發現圖中右上方電容乾塘，換左之後用到現在一年多都完全正常。
作者: wyhui5124 時間: 2017-6-28 19:03
之前有師兄把風扇開唔著,結果又係壞降壓電容:
http://www.hkepc.com/forum/viewt ... ight=kdk&page=1
作者: HelloAnybodyHom 時間: 2017-6-28 22:33
淘左個萬用電路板帶遙控, 接回線就OK.
[attach]1993324[/attach]
作者: wingchan19f 時間: 2017-6-29 13:53
謝謝
作者: DGCNYO 時間: 2017-6-29 17:49
提示: 作者被禁止或刪除 內容自動屏蔽
作者: HelloAnybodyHom 時間: 2017-6-29 19:13
自問電子知識及技術有限，現在風扇能用而不用丢掉已經滿意了。
作者: 泰tai 時間: 2017-7-1 15:14
師兄原裝板有無掉咗?我有部樂聲用同一款底板要修理,可以出讓原裝板,謝謝.
作者: BEpsilon 時間: 2017-7-1 21:58
師兄原裝板有無掉咗?
我有部樂聲用同一款底板要修理,可以出讓原裝板,謝謝.
泰tai 發表於 2017-7-1 15:14
你把樂聲風扇點壞法？
作者: 泰tai 時間: 2017-7-2 10:35
回覆 18# BEpsilon 粒IC壞了,在淘宝買了幾粒都係無據的,謝謝
作者: 泰tai 時間: 2017-7-2 13:49
回覆 19# 泰tai
無数據
作者: BEpsilon 時間: 2017-7-2 17:44
回覆 BEpsilon 粒IC壞了,在淘宝買了幾粒都係無據的,謝謝
泰tai 發表於 2017-7-2 10:35
IC？我估你指粒 MCU（上圖中長方形〝ic1〞） ？
你如何肯定係係該零件壞了？
作者: 泰tai 時間: 2017-7-2 18:07
風扇本來是朋友的,他一野拆散了IC,我接手後,淘了幾粒IC,將所有電容換晒,電壓正常,但不能開機,所以懷疑粒IC無程式.
作者: HelloAnybodyHom 時間: 2017-7-2 20:36
回覆 17# 泰tai
已Pm你了。
另外在淘X找不到同牌子型號的電容(黄色大粒)，各位ching若找到請不吝分享，謝謝。
作者: 泰tai 時間: 2017-7-2 20:45
收到
作者: 泰tai 時間: 2017-7-2 20:47
我在華強買了兩粒,有一粒多.
作者: 泰tai 時間: 2017-7-2 20:51
但不是同牌子
作者: HelloAnybodyHom 時間: 2017-7-2 21:21
謝謝泰兄, 但還是留給有緣人好了.
補補相先
[attach]1994286[/attach]
[attach]1994285[/attach]
作者: BEpsilon 時間: 2017-7-2 21:32
本帖最後由 BEpsilon 於 2017-7-2 21:50 編輯
風扇本來是朋友的,他一野拆散了IC
泰tai 發表於 2017-7-2 18:07
係我的話，我就揾粒 ATMega168（Arduino）來〝大才小用〞地 DIY 了。
想升級風扇成ＩoＴ的可以用 ESP8266。
補補相先
HelloAnybodyHom 發表於 2017-7-2 21:21
你係要電壓規格有 275Vac 以上之「X2 電容」；0.68 uF 和 0.1 uF 各壹粒。
請問你去過鴨寮街的華輝找找嗎？
作者: 泰tai 時間: 2017-7-2 21:50
BEpsilon兄,太復雜吾識搞.
作者: HelloAnybodyHom 時間: 2017-7-2 23:04
回覆 28# BEpsilon
多謝回覆, 有機會去華輝看看.
作者: 泰tai 時間: 2017-7-3 17:50
風扇IC SN8P2612pB
作者: wingchan19f 時間: 2017-7-3 23:06
睇埋背面的走線，同我估計的差不多。
ZD1 兩端即係粒 IC 供電的兩端。度 ZD1 電壓比較容易落它錶枝針。度 ...
C_Law 發表於 2017-6-28 18:33
謝謝這位師傅氏無私奉獻,風扇已經正常運作
作者: C_Law 時間: 2017-7-4 15:39
回覆 32# wingchan19f
恭喜恭喜！
我都不過係以前有這裡的師兄教我，我又照辦煮碗講出去。
