標題: 新舊的接駁後 [打印本頁]

作者: willchan    時間: 2017-7-25 21:25     標題: 新舊的接駁後

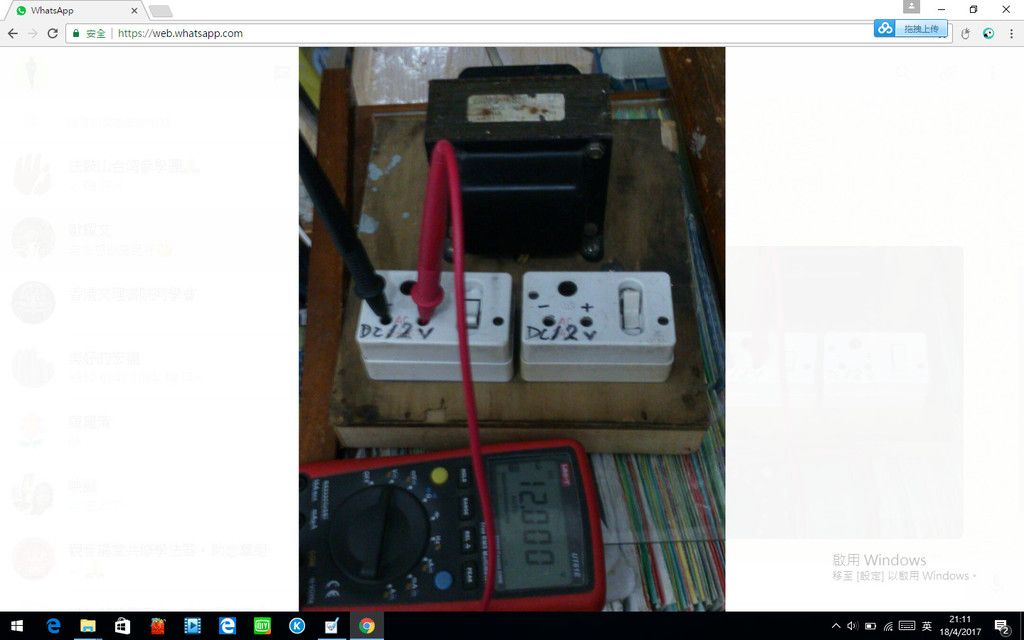

[/img]
舊的接駁是12V DC

新零件(同一型號)再接接駁Voltage 小了? 何解?
作者: 999067800    時間: 2017-7-25 21:32

本帖最後由 999067800 於 2017-7-25 21:37 編輯

你primary 係咪正50hz先?
除左頻率誤差, 重有TURN 數誤差, No 100per cent準
重有 copper loss , iron loss....
作者: raywan    時間: 2017-7-25 21:53

本帖最後由 raywan 於 2017-7-25 21:57 編輯

回覆 1# willchan


    你應該係用LM7812/LM7912?
我估應該係接左LM7812之後又再接LM7812,所以有1.25V壓降
如果你要dual DC12.00V output,兩粒7812一定要parallel 接,同時 DC input voltage一定要響12.0V+1.25V以上先可以穩壓12.0V輸出
作者: raywan    時間: 2017-7-25 22:00

你primary 係咪正50hz先?
除左頻率誤差, 重有TURN 數誤差, No 100per cent準
重有 copper loss , iron los ...
999067800 發表於 2017-7-25 21:32


佢行220VAC-->12/24VAC--->LM7812/LM7912穩壓-->12.00VDC
如果行鐵牛無可能輸出恆定12.00V
作者: willchan    時間: 2017-7-25 22:01

回覆  willchan


    你應該係用LM7812/LM7912?
我估應該係接左LM7812之後又再接LM7812,所以有1.25V壓降
...
raywan 發表於 2017-7-25 21:53


用LM7812,一粒LM7812,跟以前接法同一。
作者: raywan    時間: 2017-7-25 22:07

用LM7812,一粒LM7812,跟以前接法同一。
willchan 發表於 2017-7-25 22:01



    LM7812唔可以串接,一係你無接input/output capacitor
只可以DC 13.3Vinput先可以穩壓輸出
你接法應該係13~14VDC-->LM7812(output 12.0V)-->LM7812(output只有10.75V)
所以係應該接13~14VDC--->LM7812(output 12.0V)
                                          ^--->LM7812(output 12.0V)
作者: willchan    時間: 2017-7-26 08:09

LM7812唔可以串接,一係你無接input/output capacitor
只可以DC 13.3Vinput先可以穩壓輸出
你接法應 ...
raywan 發表於 2017-7-25 22:07



按此接
作者: trustme133    時間: 2017-7-26 08:30

加多一組係串接定並接先?
作者: trustme133    時間: 2017-7-26 08:36

你幅圖好易令人誤解.
cut左舊既再度.
都係咁咪壞件囉!
意思係鐵牛直接出新穩壓,舊既cut左線佢.
作者: Jip仔    時間: 2017-7-26 09:23

電容有無乾水?
作者: raywan    時間: 2017-7-26 11:30

按此接
willchan 發表於 2017-7-26 08:09



    check下in 有幾多volt,最少要有13.5V以上
如果input電壓正常,LM7812燒左,換過粒
作者: SAGAQWE    時間: 2017-7-26 11:46

[/img]
舊的接駁是12V DC

新零件(同一型號)再接接駁Voltage 小了? 何解?
willchan 發表於 2017-7-25 21:25


咁你何不詳細點, 去量度隻火牛嘅AC output幾多, 再詳細點用文字描述及影你怎接駁零件做整流穩壓至DC 12V, 相信這樣做才是問問題態度, 而不是由各人去猜估你是怎接駁吧.
作者: lnchu    時間: 2017-7-26 12:14

樓主不如買件萬用線路板,跟個線路圖銲好零件再試。
作者: Inti    時間: 2017-7-26 12:29

樓主就咁俾張咁o既相出來, 都唔知有無心搵人幫.
7812咩都唔加就咁俾個13v dc 去input, gnd 接gnd, output 已經係12v

玩野: 兩粒7812串埋都唔會係10.68v
[attach]1999708[/attach]
作者: fortresscar    時間: 2017-7-26 12:56

咁你何不詳細點, 去量度隻火牛嘅AC output幾多, 再詳細點用文字描述及影你怎接駁零件做整流穩壓至DC 12V, ...
SAGAQWE 發表於 2017-7-26 11:46


同意 +1
另外比多幾幅相D電子零件係點駁的
個個駁錯電路的人當初都係話跟足電路圖
再三check下就唔係咁講
作者: willchan    時間: 2017-7-26 13:17

你幅圖好易令人誤解.
cut左舊既再度.
都係咁咪壞件囉!
意思係鐵牛直接出新穩壓,舊既cut左線佢. ...
trustme133 發表於 2017-7-26 08:36


隻牛冇零件度12V AC
作者: willchan    時間: 2017-7-29 22:27

[/img]
舊的接駁是12V DC

新零件(同一型號)再接接駁Voltage 小了? 何解?
willchan 發表於 2017-7-25 21:25



已解决並加多一5v
