作者: 04xmas    時間: 2019-1-15 10:39     標題: 換HD PCB上的IC

已買了另一同型號PCB, 現要換圖中紅圈IC, 那裡有鋪可以做?[attach]2105107[/attach]

---

作者: chanmingfu    時間: 2019-1-15 11:02

have you try cleaning the 2 rows of pins next to chip?

---

作者: yinkiu602    時間: 2019-1-15 12:14




    You want to repair the PCB of your sata hdd? Maybe changing the rom chip to a working one is easier?

---

作者: 04xmas    時間: 2019-1-15 12:35

seem that my pcb bios is integrated in this IC, so i should change this IC instead of the missing rom chip.

---

作者: 04xmas    時間: 2019-1-15 12:41

回覆 2# chanmingfu

謝謝你的建議，其實我死HD是因為一次錯插另一外置火牛, 但我眼看不到任何chips爆了

此圖才是我壞了的PCB, 是否真的要換中間方型IC?

[attach]2105123[/attach]

---

作者: KinChungE    時間: 2019-1-15 17:23



呢D情況要師傅慢慢check先知, 有時可能幾樣野一齊壞都唔奇
唔好亂換, 否則換黎都冇用

個人估計係壞Fuse多D (左下/右下, SK字頭)

---

作者: 04xmas    時間: 2019-1-15 19:04

如果係壞fuse, 能否自己用他錶他到？ 另外換fuse是否比換中間粒ic穩陣d?

---

作者: harryytm    時間: 2019-1-15 19:41

本帖最後由 harryytm 於 2019-1-15 19:44 編輯

有啲WD HDD嘅BIOS寫咗落主控晶片，無獨立EEPROM可以換，壞咗主控基本上無得救。

自已睇條Link第二點
https://www.hddzone.com/hdd_pcb_bios_rom_chip_nvram.html

---

作者: 04xmas    時間: 2019-1-15 20:04

我只是插錯外置火牛，跟著便讀不到了，觀察上唔見有燒chip，所以應該冇壞main controller ic

---

作者: KinChungE    時間: 2019-1-15 20:05



用Resistance mode / Continuity mode
前者會顯示0 (0.x ohms)
後者會beep
如果前者出0L (Overload)或者後者唔響代表fuse已斷

---

作者: NOPSS    時間: 2019-1-16 01:54

要看你点插。

如果Gnd 变左入5v...

就算无表面伤行，入面已玩完。

簡單講：死99%....

5V 給12V 一定會出煙....都係死99.9%..

---

作者: NOPSS    時間: 2019-1-16 01:56

之前大陸JS 好興

隻HDD 剩一個月保修期，就用0.x 秒去接電，電死隻HDD 電路版...無表面傷行，點都夠吾到，然後換翻修品反來...

---

作者: chanmingfu    時間: 2019-1-16 08:44

回覆 5# 04xmas


Do yourself a massive favour. Can you upload photos to image hosting site? it would be helpful if you can scan the PCB with 400DPI (if you have not got a separate scanner then use a good camera) we need to see the part a bit better.  also, can you take a photo of the front cover of the HDD so we can see the model name... use image hosting site.  Think about how you can give the HDD the best chance is very important.

---

作者: 04xmas    時間: 2019-1-16 09:11

thanks chanmingfu.

I will do it tonight.

---

作者: jackwong717    時間: 2019-1-16 14:46





參考下....我咩都唔識.....亂撞下
    https://www.hkepc.com/forum/viewthread.php?tid=2116197

https://www.hkepc.com/forum/viewthread.php?tid=2124952

---

作者: 04xmas    時間: 2019-1-16 22:21

本帖最後由 04xmas 於 2019-1-17 10:49 編輯

感激所有師兄的幫忙, 或者我係呢度再描述一次我死碟的經過.

我本身有兩個3.5寸外置盒, 有次我攪亂了兩隻外置盒的火牛開機, 好快便聞到濃味, 我即熄機從此便再讀唔到, 但我細心看pcb上的chips又唔見爆，所以現想換另一塊同型號pcb再換埋粒main controller 希望
讀得返.

我用相機將我新配及壞的pcb都影左幾張高清圖, 睇下有冇師兄比到建議小弟, 感激感激!

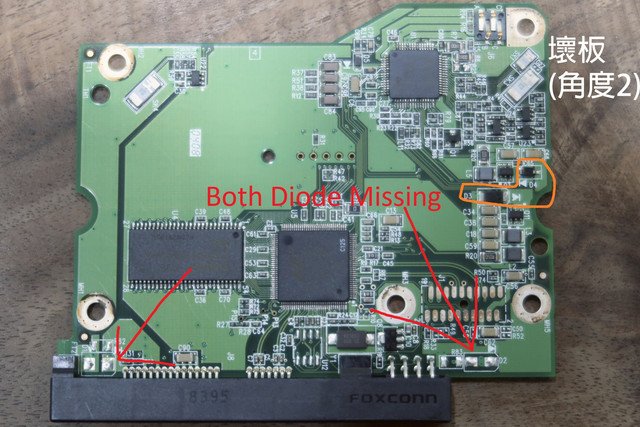

圖1:
https://app.box.com/s/wwq0usdtolvklvioit9j1d70phvrsolq

圖2:
https://app.box.com/s/hjnabssljl2r9boq8sxywk90aet48ypi

圖3:
https://app.box.com/s/tramvenpwej7ungmsmakyyn5cb4ltq2v

圖4:
https://app.box.com/s/nd28o03mebary4wsafj9uvcr3xf7co1r

圖5:
https://app.box.com/s/s1fc3ijs57xacvfb489ryng9sknxtbyz

圖6:
https://app.box.com/s/ucuhdld6jjedg964l6stu26nbb7g2k2a

---

作者: kamcm    時間: 2019-1-17 09:51



X2..
如果係比錯電壓真係99%...好大機會死埋 Controller ...
呢個情況如果粒BIOS 係分開的... 換BIOS 上好主板係好大機會有救...
但樓主粒Bios 係同 Controller 二合一. 一死Controller 就跟本冇得救

---

作者: kamcm    時間: 2019-1-17 10:00



D圖全部失焦

---

作者: raym123    時間: 2019-1-17 11:39



睇下嗰 2隻 火牛 好嗎?

---

作者: chanmingfu    時間: 2019-1-17 19:53

本帖最後由 chanmingfu 於 2019-1-17 19:59 編輯

can you check if the D3 is directely connectted to D1 or D2?  if not then this Green HDD really cut cost to go green.



Open this link for full size image:
https://ibb.co/gR3D1Ms

---

作者: 04xmas    時間: 2019-1-17 21:08

剛用他錶他過D3分別都有駁到D1及D2，
這表示什麼？

---

作者: 101monster    時間: 2019-1-25 11:51

本帖最後由 101monster 於 2019-1-25 11:59 編輯

Bios同主控芯片合—的HDD，唯一希望係淨燒fuse，換fuse都唔得就唯有放棄，
不過你買左電路板，又唔想搞太多野的話，可以去深水埗搵維修手機的街邊檔幫手換，但唔保證換左就OK，
事關駁錯電時首當其衝的第一個重要零件就係最硊弱的主控芯片，而唔係fuse，燒fuse的原因通常係fuse後面的零件燒左，電流過載再燒fuse，

最近剛剛同時間燒左2只4t雞兩只4t豬,換電路板之前試過換fuse，4只都唔得，其中3只通電後主控芯片嚴重發熱，另一只通電睃間冒煙燒斷底板銅箔。

via HKEPC Reader for Android

---

作者: 04xmas    時間: 2019-1-26 21:09

其實我有冇方法可以測試到有冇燒到fuse
