作者: smallone 時間: 2019-5-6 13:59 標題: [求指點] 維修Sharp LCD LC-32Z33H
本帖最後由 smallone 於 2019-5-26 16:41 編輯
近日 部tv壞了。 症狀： 開著tv後 約10 秒內會 自動熄機，機前面板只有紅燈亮著 (無閃動的). 及後跟上網資訊 入service menu睇下有什麼問題， 入就入咗 但唔識 (附圖)
， 請 各路 c hing 指教下service menu 有無 提及是什麼問題？ 謝謝[attach]2124679[/attach]
[attach]2124680[/attach]
https://ibb.co/nC1pdd7
https://ibb.co/F5Y0dfg
26 may 2016

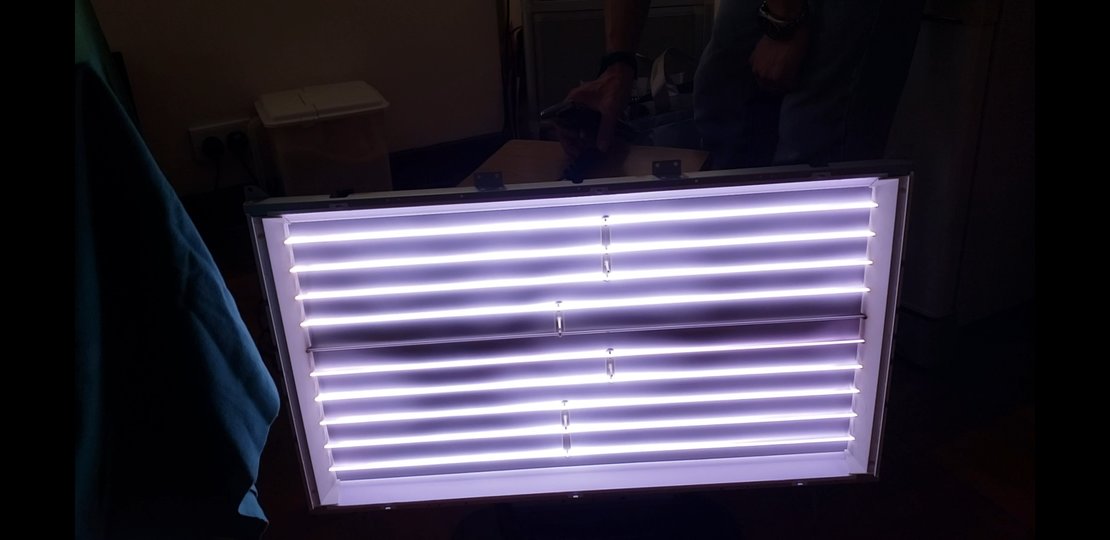

趁今天有時間 膽粗粗，拆入電視心臟。 發現 一條ccfl不著！ 我估計 問題是她！！ 大家點睇？
https://ibb.co/KFcNZ5M
作者: skyfall 時間: 2019-5-6 14:44
回復 1 #smallone
咁奇怪嘅，自動熄咗機應該冇曬顯示，唔明白點解仲可以顯示倒service menu的內容。
via HKEPC Reader for Android
作者: billyck2 時間: 2019-5-6 15:01
回復 smallone
咁奇怪嘅，自動熄咗機應該冇曬顯示，唔明白點解仲可以顯示倒service menu的內容。
via HKE ...
skyfall 發表於 2019-5-6 14:44
因為老婆餅冇老婆...
作者: smallone 時間: 2019-5-6 15:37
回覆 2# skyfall
我就在這幾秒時間內 用手機錄影。 這兩幅相是錄影cap出來的
。作者: hongkongfun 時間: 2019-5-6 15:56
試看第46頁的 Trouble shooting 有冇幫助
或跟第47頁再 reset 部電視
https://www.manualslib.com/manua ... html?page=46#manual
.
作者: skyfall 時間: 2019-5-6 16:00
本帖最後由 skyfall 於 2019-5-6 16:07 編輯
回覆 skyfall
我就在這幾秒時間內 用手機錄影。 這兩幅相是錄影cap出來的 。 ...
smallone 發表於 2019-5-6 15:37
試下熄咗機之後再按開關掣，如果部著得返，就係電源管理方面設定出咗問題，可以參考說明書第廿八頁重新設定。
這裡有中文版說明書
http://www.go-gddq.com/down/2012-01/12011407437449.pdf
via HKEPC Reader for Android
作者: ghost2377 時間: 2019-5-6 16:51
會唔會係爆cap呀！
作者: 1chi 時間: 2019-5-6 17:01
折開檢查睇下線路板焊錫有沒鬆焊
via HKEPC IR Pro 3.4.0 - Android(2.3.4)
作者: ANWKLO 時間: 2019-5-6 17:10
本帖最後由 ANWKLO 於 2019-5-6 17:22 編輯
近日 部tv壞了。 症狀： 開著tv後 約10 秒內會 自動熄機，機前面板只有紅燈亮著 (無閃動的). 及後跟上網資 ...
smallone 發表於 2019-5-6 13:59
"機前面板只有紅燈亮著 (無閃動的)"
開機蓋睇下供電板電容有無大肚
高電壓, 小心觸電作者: 孤兒仔 時間: 2019-5-6 17:18
原本唔係因改錯Setting而出問題點解去搞個Setting
似電容漏水多啲，或者成塊電源板夠期
作者: lcm9833 時間: 2019-5-6 17:37
有機會係IC TNY264AP 壞,
https://badcaps.net/forum/showthread.php?t=24435&page=3
作者: smallone 時間: 2019-5-6 18:20
本帖最後由 smallone 於 2019-5-6 19:02 編輯
試看第46頁的 Trouble shooting 有冇幫助
或跟第47頁再 reset 部電視
hongkongfun, thanks a lot, However,
page 46 (manual page 45) - Power is suddenly turned off: -
• The unit's internal temperature has increased.Remove any objects blocking the vent or clean.
- no temperature issue (i.e. 涼機下開機)
• Check the power control setting. (See pages 27 and 28.)
- my TV power off shorter than the prescribed time.
• Is the sleep timer set? (See page 27)
- my TV power off shorter than any sleep timer setting
page 47 (manual page 46) - reset
I will try later.
作者: smallone 時間: 2019-5-6 18:25
本帖最後由 smallone 於 2019-5-6 19:02 編輯
試下熄咗機之後再按開關掣，如果部著得返，就係電源管理方面設定出咗問題，可以參考說明書第廿八頁重新設 ...
skyfall, thanks alot.
應該不是 電源管理。
每次按機身開關都是 幾秒後 (好明顯短過任何電源管理設定) 自動關機。
作者: smallone 時間: 2019-5-6 18:27
本帖最後由 smallone 於 2019-5-6 19:01 編輯
"機前面板只有紅燈亮著 (無閃動的)"
開機蓋睇下供電板電容有無大肚 高電壓, 小心觸電 ...
abwjklo, thanks.
睇吾到有 大肚CAP.
現補post 開蓋後 cap 圖
https://ibb.co/nC1pdd7
https://ibb.co/F5Y0dfg
https://ibb.co/KFcNZ5M
作者: skyfall 時間: 2019-5-6 18:39
回復 13 #smallone
如果重設番出廠設定都唔得，就可能係線路板上的電容或IC或某些零件影響，可以的話就拆開睇睇啲零件有冇異樣。
via HKEPC Reader for Android
作者: smallone 時間: 2019-5-6 18:39
折開檢查睇下線路板焊錫有沒鬆焊
via HKEPC IR Pro 3.4.0 - Android(2.3.4)
1chi 發表於 2019-5-6 17:01
good idea
作者: smallone 時間: 2019-5-6 19:07
原本唔係因改錯Setting而出問題點解去搞個Setting
似電容漏水多啲，或者成塊電源板夠期 ...
孤兒仔 發表於 2019-5-6 17:18
請問電路板會有夠期
?作者: 孤兒仔 時間: 2019-5-6 19:17
請問電路板會有夠期 ?
smallone 發表於 6/5/2019 07:07 PM
電源板唔會夠期，電腦火牛可以做一世保
作者: wyhui5124 時間: 2019-5-6 19:56
有可能係CCFL問題,令power supply overload cut機,要試就要拆開CCFL connector,睇吓會唔會長期開倒綠燈
作者: ANWKLO 時間: 2019-5-6 22:07
abwjklo, thanks.
睇吾到有 大肚CAP.
現補post 開蓋後 cap 圖
smallone 發表於 2019-5-6 18:27
相片影得好清楚
, 搵唔到你部機同一型號service manual
https://elektrotanya.com/showres ... ria=tv&kat2=all
作者: ghost2377 時間: 2019-5-6 22:40
開得著十幾秒，即係背光同屏幕無問題，強制關機只諗到電源組突然罷工
作者: hkghost 時間: 2019-5-6 23:07
電源控制版，淘塊回來試下，幾拾蚊人仔。
作者: skyfall 時間: 2019-5-6 23:23
近日 部tv壞了。 症狀： 開著tv後 約10 秒內會 自動熄機，機前面板只有紅燈亮著 (無閃動的). 及後跟上網資 ...
smallone 發表於 2019-5-6 13:59
根據說明書第13頁，説明「紅燈亮著」表示電視機是處於備用狀態而不是熄機。
為何開機約10秒後便會自動進入備用狀態呢？是否開機後電視機接收不到電視視頻訊號而自動進入備用狀態呢？
via HKEPC Reader for Android
作者: lcm9833 時間: 2019-5-7 00:19
情況似IC7101的TNY274PN Power Integrations 有問題，可試吓換左去。
作者: smallone 時間: 2019-5-7 11:28
本帖最後由 smallone 於 2019-5-7 11:59 編輯
根據說明書第13頁，説明「紅燈亮著」表示電視機是處於備用狀態而不是熄機。
為何開機約10秒後便會自動進 ...
skyfall 發表於 2019-5-6 23:23
接收不到訊號不會10秒內 自動轉去備用狀態 (應該不會咁快)
作者: smallone 時間: 2019-5-7 11:29
情況似IC7101的TNY274PN Power Integrations 有問題，可試吓換左去。
lcm9833 發表於 2019-5-7 00:19
Thanks for your advice.
即係邊粒??
作者: smallone 時間: 2019-5-7 11:33
開得著十幾秒，即係背光同屏幕無問題，強制關機只諗到電源組突然罷工 ...
ghost2377 發表於 2019-5-6 22:40
圖1 好似右手邊中間 部份 暗o左DD
請問 c hing 你點睇 ?
作者: BT 時間: 2019-5-7 12:02
https://www.youtube.com/watch?v=iIfdf0ut4Po
可以參考一下
作者: skyfall 時間: 2019-5-7 13:03
本帖最後由 skyfall 於 2019-5-7 13:10 編輯
回復 28 #BT
似為自己賣廣告多啲。
via HKEPC Reader for Android
作者: skyfall 時間: 2019-5-7 13:28
接收不到訊號不會10秒內 自動轉去備用狀態 (應該不會咁快)
smallone 發表於 2019-5-7 11:28
試下檢查線路板的焊點有冇鬆，最好用十倍或以上的放大鏡，因為有時鬆脫得不太明顯，用肉眼很難察覺到。
via HKEPC Reader for Android
作者: ghost2377 時間: 2019-5-7 16:26
接收不到訊號會藍屏/黑屏但中間會出[無訊號]牌
利申:我三部電視接收不到訊號會係咁
作者: skyfall 時間: 2019-5-7 17:13
本帖最後由 skyfall 於 2019-5-7 17:19 編輯
我嗰兩部電視，同你嗰三部一樣，收唔到信號出藍屏，屏幕顯示無信號。
via HKEPC Reader for Android
作者: smallone 時間: 2019-5-7 19:13
回復 BT
似為自己賣廣告多啲。
via HKEPC Reader for Android
skyfall 發表於 2019-5-7 13:03
The youtube channel sells parts, but it has little tips.
作者: lcm9833 時間: 2019-5-7 19:18
回覆 25# smallone
係呢粒
[attach]2124918[/attach]
作者: skyfall 時間: 2019-5-7 20:41
The youtube channel sells parts, but it has little tips.
smallone 發表於 2019-5-7 19:13
初時在手機睇，只見晝面漆黑一片，睇唔到啲細節，後來在電腦睇才睇得清個晝面。雖然有點商業味，都要俾個讚佢。
via HKEPC Reader for Android
作者: smallone 時間: 2019-5-8 00:40
回覆 smallone
係呢粒
lcm9833 發表於 2019-5-7 19:18
Thz alot
作者: dadadede 時間: 2019-5-8 02:30
回覆 smallone
係呢粒
lcm9833 發表於 2019-5-7 19:18
可能連格嚟果兩粒光耦都有問題..
作者: smallone 時間: 2019-5-8 12:02
可能連格嚟果兩粒光耦都有問題..
dadadede 發表於 2019-5-8 02:30
thanks for your advice
作者: smallone 時間: 2019-5-9 13:48
thanks, advices from ghost2377 & skyfall
作者: smallone 時間: 2019-5-10 11:26
好似找到問題所在。我在以下網址找不到我TV model，但找到類似model “Sharp LC-32D44E Service Manual .pdf”:- https://www.smarttvmanuals.net/s ... anuals-fault-codes/
我TV 症狀好似是這問題: -
[11] Lamp error detection (page 3-24) at “Sharp LC-32D44E Service Manual .pdf”
作者: skyfall 時間: 2019-5-10 13:23
背光燈在開機後自動熄滅主要有2個原因
1. 高壓板(背光燈控制板)
2. 背光燈 -- 如果真的壞背光燈，更換步驟便很繁複了
首先按照手冊提供的解決方法，不行的話才考慮換零件。
作者: dadadede 時間: 2019-5-10 16:55
abwjklo, thanks.
睇吾到有 大肚CAP.
現補post 開蓋後 cap 圖
smallone 發表於 2019-5-6 18:27
(睇吾到有 大肚CAP. ), 有d良心電容壞咗容值低咗好多, 目測唔到, 焊佢出嚟用cap表測為準.. 最近整野換過幾粒都喺沒脹.壞cap..
作者: wyhui5124 時間: 2019-5-10 17:32
假如唔係拍攝原因,呢部份背光CCLF好似有問題
[attach]2125565[/attach]
作者: skyfall 時間: 2019-5-10 18:10
本帖最後由 skyfall 於 2019-5-10 18:15 編輯
貌似背光管燒黑咗。
我拆過部22"LED電視就只有頂部和底部各一支，32"中間有冇就唔清楚了。
作者: dadadede 時間: 2019-5-10 18:20
死cap通常熱力做成, 沒脹的話, 先測附近最受熱嘅位置, 續個排除.
作者: ANWKLO 時間: 2019-5-10 18:29
本帖最後由 ANWKLO 於 2019-5-10 18:31 編輯
(睇吾到有 大肚CAP. ), 有d良心電容壞咗容值低咗好多, 目測唔到, 焊佢出嚟用cap表測為準.. 最近整野換過 ...
dadadede 發表於 2019-5-10 16:55
的確目測電容大肚未必睇得出, ， 要測量5VS/12V/24V有無足額輸出
電容規格一般可用5000小時, 電視機日日開, 用得5年以上都差唔多開始不足.之前部42"電視機用了5年只有橙燈開唔著, 供電板電容大肚唔明顯, 換了電容又生返
舊電容
[attach]2125580[/attach][attach]2125581[/attach]
換了新電容
[attach]2125582[/attach][attach]2125583[/attach]
作者: hkghost 時間: 2019-5-11 10:07
wait result ............
作者: dadadede 時間: 2019-5-11 18:44
的確目測電容大肚未必睇得出, ， 要測量5VS/12V/24V有無足額輸出 電容規格一般可用5000小時, 電視機 ...
ANWKLO 發表於 2019-5-10 18:29
勁.! 修好. 帥兄你呢d 日系黑金剛電容邊道買 平唔平
作者: ANWKLO 時間: 2019-5-11 21:12
本帖最後由 ANWKLO 於 2019-5-11 21:13 編輯
勁.! 修好. 帥兄你呢d 日系黑金剛電容邊道買 平唔平
dadadede 發表於 2019-5-11 18:44
灣仔寶昌樓上舖, 當時買$2粒, 買了幾粒唔使＄10攪返掂，不是普通電容嗎
作者: tcbyxo 時間: 2019-5-11 21:38
回覆 49# ANWKLO
CHING 請問寶昌地舖無左，是否搬左上樓上舖？
請問係原址幾樓？
作者: ANWKLO 時間: 2019-5-11 21:44
本帖最後由 ANWKLO 於 2019-5-11 21:47 編輯
回覆 ANWKLO
CHING 請問寶昌地舖無左，是否搬左上樓上舖？
請問係原址幾樓？ ...
tcbyxo 發表於 2019-5-11 21:38
搬左樓上舖多年, 原址灣仔譚臣道樓上, 唔記得幾樓, 睇水牌
作者: dadadede 時間: 2019-5-11 23:55
本帖最後由 dadadede 於 2019-5-11 23:57 編輯
灣仔寶昌樓上舖, 當時買$2粒, 買了幾粒唔使＄10攪返掂，不是普通電容嗎 ...
ANWKLO 發表於 2019-5-11 21:12
https://ec5.me/25280805 呢間 ? 我唸 $2粒應該喺堅野(Nippon 日系黑金剛電容), 都好過去鴨記街檔買一樣.$2.
作者: ANWKLO 時間: 2019-5-12 08:44
呢間 ? 我唸 $2粒應該喺堅野(Nippon 日系黑金剛電容), 都好過去鴨記街檔買一樣.$2. ...
dadadede 發表於 2019-5-11 23:55
正是這間, 我係灣仔買好方便, 原來電容係好野來.
記得換完電容開機的顏色同光澤都好過之前, 可能之前唔足夠電力勉強開到機有關.
作者: dadadede 時間: 2019-5-13 01:00
本帖最後由 dadadede 於 2019-5-13 01:02 編輯
正是這間, 我係灣仔買好方便, 原來電容係好野來.
記得換完電容開機的顏色同光澤都好過之前, 可能之前唔 ...
ANWKLO 發表於 2019-5-12 08:44
岩岩發現以前謝斐道間高峰都搬咗 樓上鋪..http://www.wxdjs.com/products.ph ... tid=248&lang=tc
作者: ANWKLO 時間: 2019-5-13 10:12
岩岩發現以前謝斐道間高峰都搬咗 樓上鋪..
dadadede 發表於 2019-5-13 01:00
搬咗係原鋪對面樓上好幾年了, 如果係自己物業, 多數出租地鋪, 自己就搬上樓上.
作者: edgeyim 時間: 2019-5-13 11:25
搬咗係原鋪對面樓上好幾年了, 如果係自己物業, 多數出租地鋪, 自己就搬上樓上. ...
ANWKLO 發表於 2019-5-13 10:12
無幾年，18年頭搬的。
作者: smallone 時間: 2019-5-13 16:07
假如唔係拍攝原因,呢部份背光CCLF好似有問題
wyhui5124 發表於 2019-5-10 17:32
i think it is the problem !!
作者: smallone 時間: 2019-5-26 17:10
本帖最後由 smallone 於 2019-5-27 15:30 編輯
26 may 2016
趁今天有時間 膽粗粗，拆入電視心臟。 發現 一條ccfl不著！ 我估計 問題是她！！ 大家點睇？
作者: kamcm 時間: 2019-5-26 17:58
26 may 2016
趁今天有時間 膽粗粗，拆入電視心臟。 發現 一條ccfl不著！ 我估計 問題是她！！ 大家點睇？ ...
smallone 發表於 2019-5-26 17:10
唔好接唔著果條 ccfl
作者: smallone 時間: 2019-5-27 11:59
本帖最後由 smallone 於 2019-5-27 14:08 編輯
唔好接唔著果條 ccfl
kamcm 發表於 2019-5-26 17:58
c hing, 你意思係: 拆o左果條唔著個條 ccfl先, 睇o下會唔會轉頭關機?
作者: dadadede 時間: 2019-5-28 23:58
本帖最後由 dadadede 於 2019-5-29 00:54 編輯
c hing, 你意思係: 拆o左果條唔著個條 ccfl先, 睇o下會唔會轉頭關機?
smallone 發表於 2019-5-27 11:59
我唸, 佢意思喺唔好插壞果條燈管, 因為插住時, protect IC 個某腳,例如: FO. 電壓/電流..回路detect error就會啟動保護....通常高手整都會張那腳硬short落地嚟跳過保護試機.
作者: smallone 時間: 2019-5-29 10:24
我唸, 佢意思喺唔好插壞果條燈管, 因為插住時, protect IC 個某腳,例如: FO. 電壓/電流..回路detect erro ...
dadadede 發表於 2019-5-28 23:58
謝謝 ching. 明白。 已訂ccfl.
作者: smallone 時間: 2019-6-2 17:52
電視醒返！！謝謝 各路 c hing.
之前有c hing 問： 如只拆咗壞個條ccfl, 會唔會自動熄，答案係：都係自動熄機。
拆下ccfl時 (已經好小心), 機板上的膠扣即斷。所以放棄換上10條新ccfl, 只好換咗1條上去。 等買到膠扣或諗到辦法解決先 安裝餘下9條。
作者: YES_MAN 時間: 2019-6-2 18:01
恭喜
大團圓結局
作者: wyhui5124 時間: 2019-6-2 19:40
電視醒返！！謝謝 各路 c hing.
之前有c hing 問： 如只拆咗壞個條ccfl, 會唔會自動熄，答案係：都係自動 ...
smallone 發表於 2019-6-2 17:52
恭喜師兄搞掂,上網睇過D資料,原來CCFL有粒電阻detect current,假如某一條CCFL open circuit冇/低current就會隔一段時間後shutdown部電視
作者: dadadede 時間: 2019-6-3 02:18
謝謝 ching. 明白。 已訂ccfl.
smallone 發表於 2019-5-29 10:24
恭喜完修, 原來沒左條CCFL會影響到成個hight/low signal, 掉回保護IC, 岩搵到原來可以用粒150K 10W 水泥電阻做個假負載, https://wenku.baidu.com/view/b2ace59e80eb6294dc886c09.html 可以咁樣試機, 唔洗硬short落GND.
作者: smallone 時間: 2019-6-3 13:21
本帖最後由 smallone 於 2019-6-3 13:26 編輯
手術已完成。
TV 板上卡扣
[attach]2130315[/attach]
換上單枝ccfl
[attach]2130316[/attach]
因只換上單枝ccfl, 中間部份特別光
[attach]2130317[/attach]
作者: smallone 時間: 2019-6-3 15:25 標題: 看TV 效果
本帖最後由 smallone 於 2019-6-3 15:29 編輯
看TVB 效果
作者: csk101 時間: 2019-6-3 15:33
拆左點解唔一次過换
作者: smallone 時間: 2019-6-3 16:40
拆左點解唔一次過换
csk101 發表於 2019-6-3 15:33
拆下ccfl時 (已經好小心), 機板上的膠扣即斷。所以放棄換上10條新ccfl, 只好換咗1條上去。 等買到膠扣或諗到辦法解決先 安裝餘下9條
