作者: thumbsup 時間: 2020-3-16 14:03 標題: 想做一個活動掛牆琴架。大家可唔可以望下幅設計圖睇下有咩可以改善
提示: 作者被禁止或刪除 內容自動屏蔽
作者: denc 時間: 2020-3-16 14:29
直接淘依隻,或跟佢個設計自已做.
https://detail.tmall.com/item.htm?id=609951312621
[attach]2181405[/attach]
作者: thumbsup 時間: 2020-3-16 15:47
提示: 作者被禁止或刪除 內容自動屏蔽
作者: denc 時間: 2020-3-16 16:17
唔該晒！ 呢張枱比咗好多靈感我。尤其係佢收埋喺一個密封嘅櫃入面可以防塵呢樣嘢十分好！
...
thumbsup 發表於 2020-3-16 15:47
淘好似有一套依啲五金件買,你可以搵搵!
但你個琴應該唔輕,鉸位有lock都未必稳.
作者: thumbsup 時間: 2020-3-16 17:32
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-16 17:45
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-3-17 04:11
本帖最後由 1qwer 於 2020-3-17 04:28 編輯
唔知 ching E 個架係咪整比細路仔用，若係的話最好設計成有得調較高低(例如固定位可以用類似萬能角鐵那種有"卡"位的)，咁日後長高了也可調，唔洗再整。
另外我覺得係幅牆凸嚿野出黎，行出行入可能好易撞到，有需要可以加D防撞邊位。又或者塊版唔好用一塊過的 I 形，改用有立體感的半圓柱形/ 半弧形。下面係示意圖︰
https://upload.cc/i1/2020/03/17/GQBcHC.jpg
最後係樹幹頂端和底部(加翻/ 畫翻)成棵樹出黎，令張臺溶入到整成房間之中。一邊練琴，一邊感受大自然的氣息，下一個莫札特就係咁樣誕生咗。
https://upload.cc/i1/2020/03/17/vj7F0d.jpg
作者: thumbsup 時間: 2020-3-17 13:23
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-17 13:27
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-17 17:08
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-17 18:08
[attach]2181605[/attach]回覆 1# thumbsup
決定如何設計同你個琴尺寸有關，為何要做吊柜？，可考慮下面做個柜仔放琴普之類又可更稳陣。
大約是這樣
作者: chow.cc 時間: 2020-3-17 18:23
自問自答：
原來有啲咁嘅嘢
thumbsup 發表於 2020-3-17 17:08
唔駛用泥Ｄ‧吊柜底前邊装條排較就好穩
作者: thumbsup 時間: 2020-3-17 19:28
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-17 19:33
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-17 19:34
回覆 13# thumbsup
如果用夾板會輕好多，你可以用雙面白膠板，側面用熱溶膠邊。高壓板勁重，易變形。
作者: 1qwer 時間: 2020-3-17 19:55
回覆 8# thumbsup
三分真七分搞笑啦。獻醜了，哈哈。
嘜原來是固定高度，真係你唔講我都唔知，謝謝指教。
不過老老實實，買一個下面果D琴架會唔會更好？不用搞咁多野。
https://upload.cc/i1/2020/03/17/JGYfPi.jpg
https://upload.cc/i1/2020/03/17/GYcuhC.png
作者: 1qwer 時間: 2020-3-17 20:02
回覆 11# kswong8d
ching 你E個設計睇落幾好，但是若果無螺絲上落幅牆到，拉個琴落黎果吓好易冧落黎(好似係)。
作者: kswong8d 時間: 2020-3-17 20:27
回覆 17# 1qwer
高柜通常都要係柜頂要加個L碼。宜家都係咁指引。
作者: thumbsup 時間: 2020-3-17 23:46
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-3-18 03:37
回覆 18# kswong8d
收到 ching ，多謝提點。安全第一。
作者: 1qwer 時間: 2020-3-18 03:40
回覆 19# thumbsup
原來係咁。若果比着我，可能聶係床邊就算。哈哈。
作者: thumbsup 時間: 2020-3-18 06:54
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-18 17:18
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-18 17:52
本帖最後由 kswong8d 於 2020-3-18 17:56 編輯
回覆 23# thumbsup
我會咁造，左右夾上下板，背板用六分板，直接上落牆，下面較位加一塊板或鋁板補強。
接起枱腳可作鏡或相架。
[attach]2181766[/attach]
[attach]2181767[/attach]
作者: thumbsup 時間: 2020-3-18 18:29
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-18 18:59
回覆 25# thumbsup
因為你個琴 米三濶，腳離地最多29吋左右，想接起好似佢咁有D難度，90度吊較唔駛開槽。
我張圖係跟足你尺寸，你可參考。
作者: thumbsup 時間: 2020-3-18 19:14
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-18 19:32
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-18 19:41
本帖最後由 kswong8d 於 2020-3-18 19:43 編輯
[attach]2181783[/attach]回覆 27# thumbsup 門較可選百頁，或 排較
作者: thumbsup 時間: 2020-3-18 19:44
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-18 20:55
回覆 30# thumbsup
[attach]2181801[/attach]明未？
作者: kswong8d 時間: 2020-3-18 21:01
回覆 30# thumbsup
其實另外有一個方法，不過枱腳要裝入幾寸。
條木方係T字位上螺絲固定支橫桿，開腳後轉九十度，頂住枱㡳。
[attach]2181802[/attach]
作者: thumbsup 時間: 2020-3-18 21:54
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-18 21:56
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-18 22:19
回覆 34# thumbsup
會彈琴嘅人思想敏銳，舉一反三，這小東西應該難唔倒你。
作者: thumbsup 時間: 2020-3-18 22:38
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-3-18 23:50
回覆 22# thumbsup

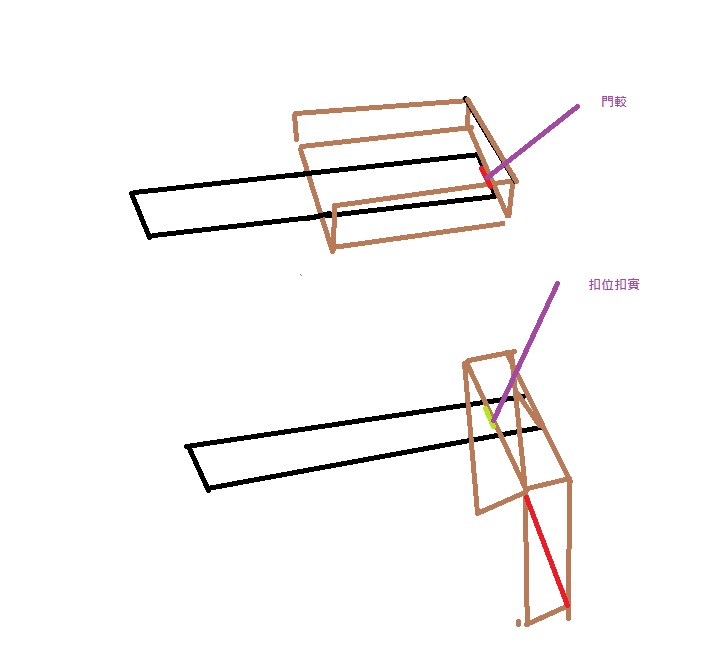

有無諗過成個櫃框當腳咁做，咁就唔會凸隻腳出離。下面是一個誇張畫法的示意圖，希望你睇得明。
https://upload.cc/i1/2020/03/18/0Q9XGI.jpg
作者: thumbsup 時間: 2020-3-19 00:24
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-3-19 01:38
本帖最後由 1qwer 於 2020-3-19 01:41 編輯
回覆 38# thumbsup

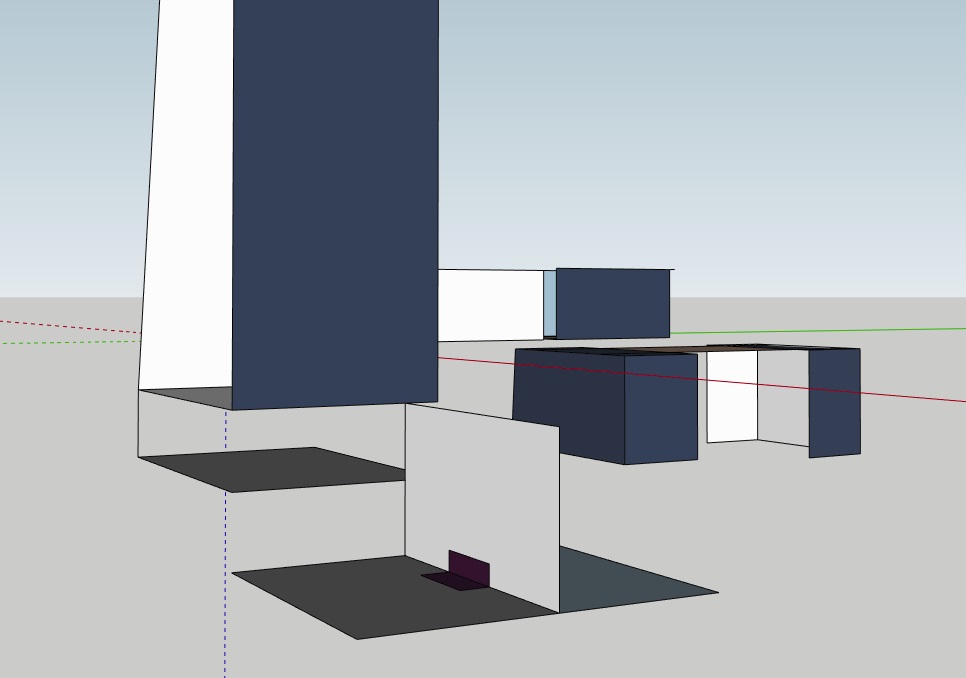

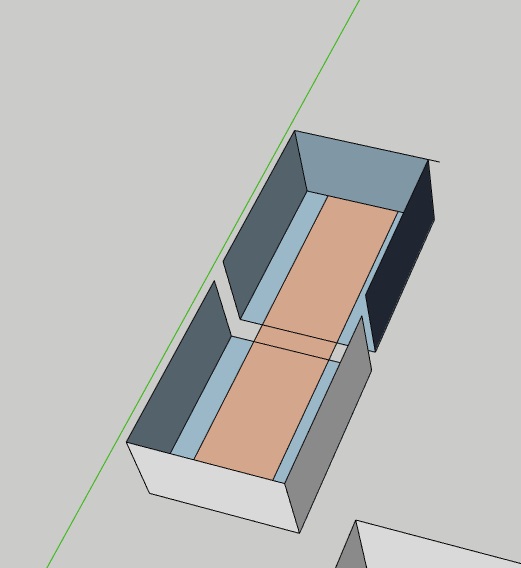

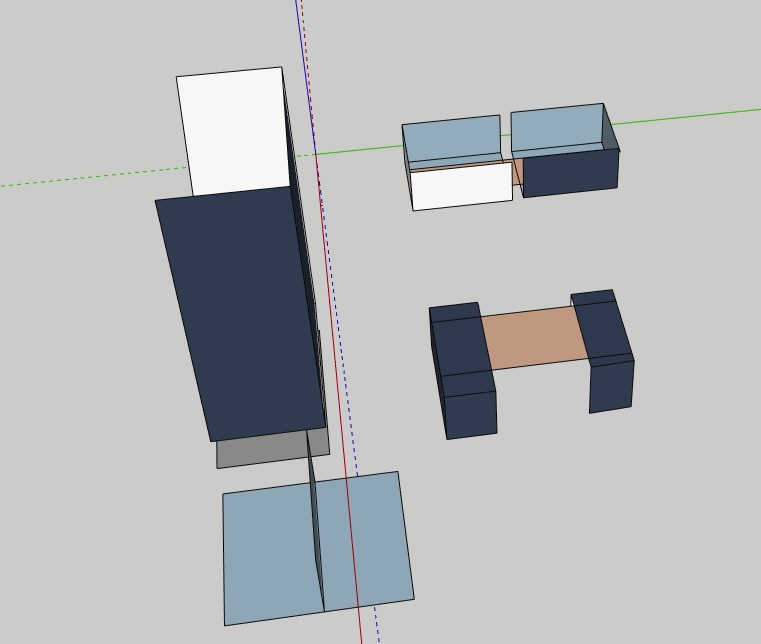

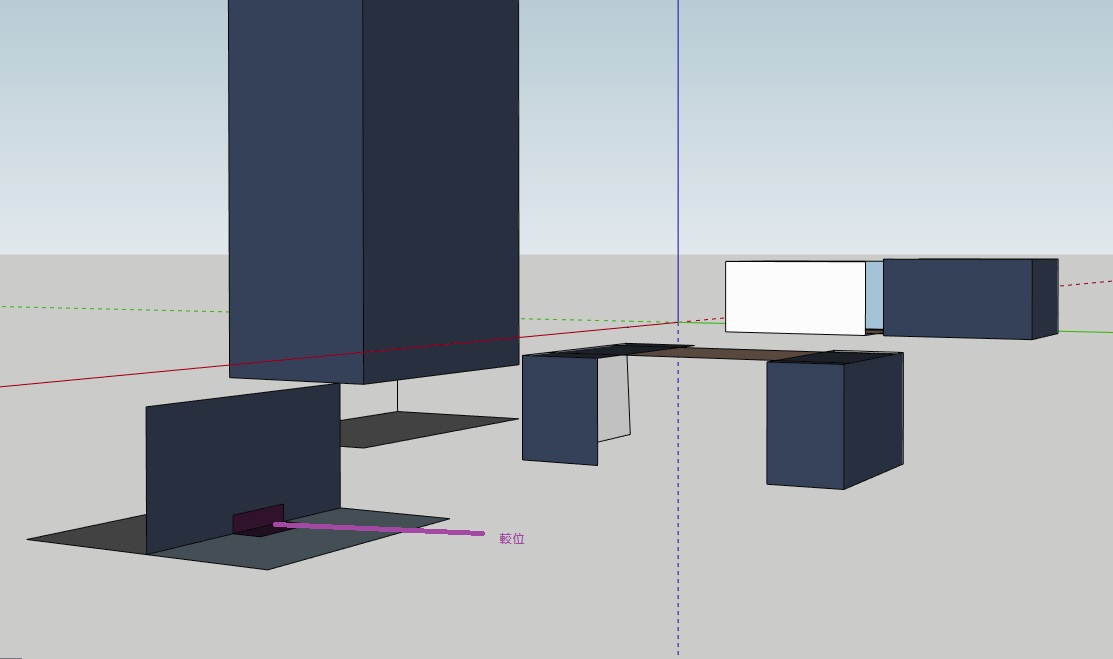

右邊大概係咁樣，左邊可以唔做腳，但大約意思就是將個櫃的主體變腳︰
https://upload.cc/i1/2020/03/19/vw8xjM.jpg
https://upload.cc/i1/2020/03/19/eElVW8.jpg
https://upload.cc/i1/2020/03/19/IVR1Q0.jpg
https://upload.cc/i1/2020/03/19/GJTrUs.jpg
https://upload.cc/i1/2020/03/19/qupT9Q.jpg
作者: thumbsup 時間: 2020-3-19 06:17
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-3-19 06:48
本帖最後由 1qwer 於 2020-3-19 07:07 編輯
回覆 40# thumbsup

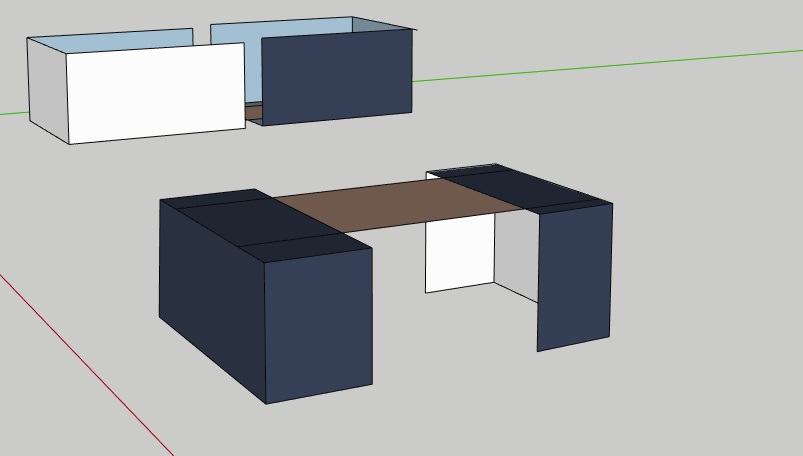

首先看圖二，個櫃未裝落幅牆時就係咁樣，咖啡色的板放琴(係一塊獨立的板)，下面果兩嚿野你可以想像一個長方體切開一半，唔要塊面板，就係咁樣。然後張咖啡色板放落個對切的方長形度，如下圖︰
之後張長方體向內 90 度轉，就會變成下圖的樣子
然後要點樣上落幅牆呢？好簡單，只要在牆上加一塊橫版(圖中最深灰色果塊)，個櫃就可棟上去。連接方法就係 _口口口 (圖中那個 _|_ 形) ，兩面都裝排較。
大約係咁，主要是會浪費了放琴那塊板的長度 (睇你個櫃會造幾厚而定)。
0rz.....
其實我還有一個設計係愧放琴嘅板會自動升上黎(用四分一圓鐵片加點機械裝置)，然後只用櫃邊做腳。不過有點複雜，唔知點畫。
作者: thumbsup 時間: 2020-3-19 07:10
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-3-19 07:21
回覆 42# thumbsup

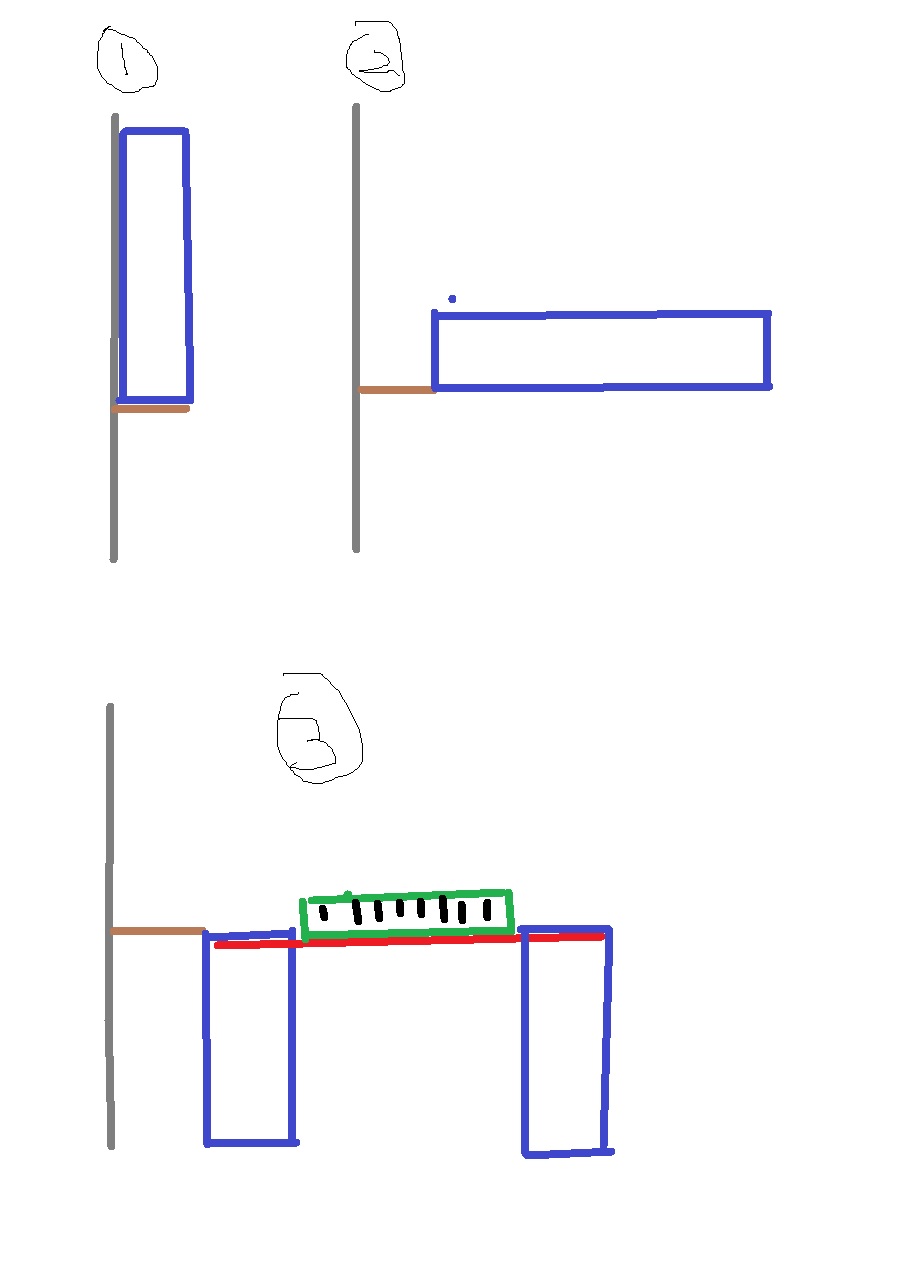

咁樣比較易明︰
https://upload.cc/i1/2020/03/19/3OizK0.jpg
0rz...
作者: thumbsup 時間: 2020-3-19 07:26
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-19 07:30
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-3-19 07:36
回覆 44# thumbsup

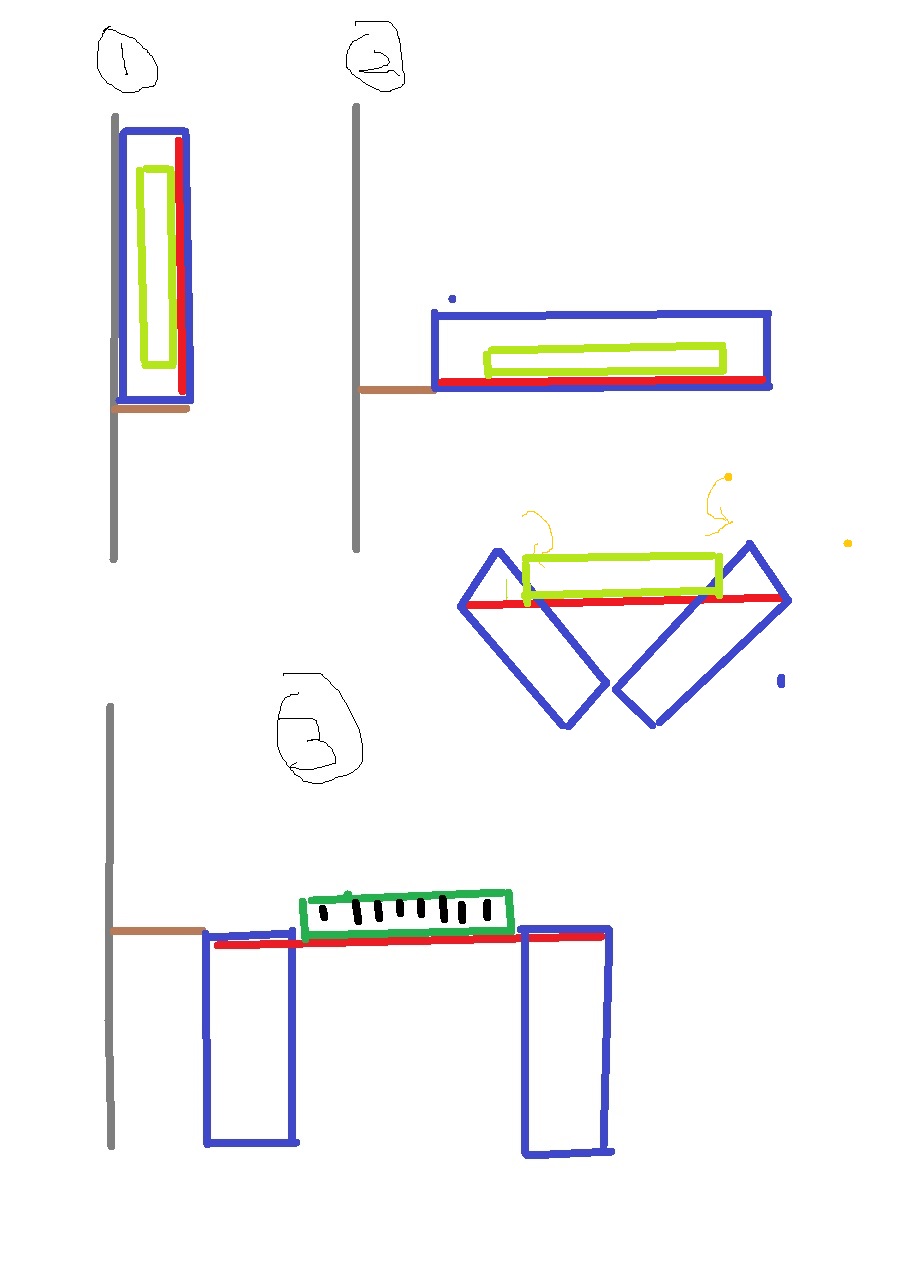

其實左邊果個可以唔要，計設成黐係幅牆度，右邊果個可以設計成向外翻，就唔會浪費放琴那塊板的長度。
https://upload.cc/i1/2020/03/19/8qTezG.jpg
0rz...
作者: thumbsup 時間: 2020-3-19 07:43
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-3-19 07:51
本帖最後由 1qwer 於 2020-3-19 08:10 編輯
回覆 47# thumbsup

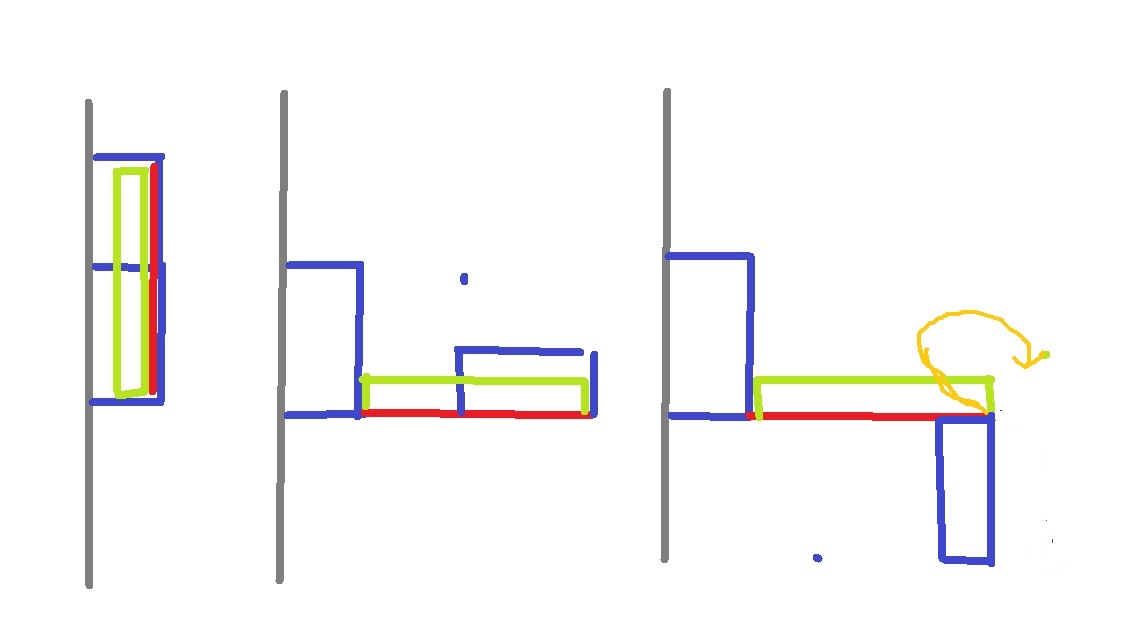

等等。你睇埋我依個改進版先啦︰
https://upload.cc/i1/2020/03/19/SkHT7b.jpg
好處係唔會多隻腳，腳與櫃一體化，外觀特別簡潔，清理容易。
作者: thumbsup 時間: 2020-3-19 08:07
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-19 08:13
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-3-19 08:15
回覆 49# thumbsup
多謝參觀。
其實我主要係想用個邊位的板來造腳，而唔係成個半櫃。但是只用邊位的板的話，D較唔知可以點整。
0rz....
作者: thumbsup 時間: 2020-3-19 08:17
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-19 12:41
回覆 52# thumbsup
有些細節想討論下:
[attach]2181878[/attach]
1: 跟你尺寸，除非個琴盡量偏向左邊，有可能開合時撞到頂板。
[attach]2181880[/attach]
2: 因為要水平開合，似乎用百頁較會較好。
[attach]2181882[/attach]
3: 接起後㡳部要計算夾板厚度(我這圖是 3/4" 六分板)
[attach]2181884[/attach]
[attach]2181885[/attach]
跟足你尺寸示意圖
上面只是我個人意見
作者: zoulo 時間: 2020-3-19 13:22
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-19 13:59
安裝喺櫃底同琴板底會美觀啲，但比夾板邊頂住，你可能關不上門。
作者: xiao 時間: 2020-3-19 14:01
回覆 thumbsup
有些細節想討論下:
1: 跟你尺寸，除非個琴盡量偏向左邊，有可能開合時撞到頂板。
2: ...
kswong8d 發表於 2020-3-19 12:41
老闆專業, 請問用啥軟體做成的
作者: zoulo 時間: 2020-3-19 14:08
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-19 14:24
回覆 57# zoulo
[attach]2181896[/attach]
我估樓主想咁，平㡳，但會頂住。
[attach]2181897[/attach]
看來只有咁裝。
[attach]2181898[/attach]
如果用排較會比較實淨。當打開時螺絲成 90度，承托力會比下面上好。
作者: thumbsup 時間: 2020-3-19 15:21
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-19 15:37
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-19 17:13
[attach]2181936[/attach]回覆 60# thumbsup
枱濶大於 140cm
作者: denc 時間: 2020-3-19 18:13
唔識彈琴,不過有無諗過個琴咁近櫃邊,會唔會撞手?
作者: 1qwer 時間: 2020-3-19 18:51
同樣唔識彈琴,不過有無諗過日後會換新琴，個櫃洗唔洗做大小小?
作者: thumbsup 時間: 2020-3-19 18:52
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-19 19:09
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-3-19 19:41
回覆 64# thumbsup
香港成兩萬蚊呎樓，梗係1個cm都要計到盡。
作者: thumbsup 時間: 2020-3-19 21:13
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-3-19 23:09
提示: 作者被禁止或刪除 內容自動屏蔽
作者: antonythk 時間: 2020-3-19 23:16
本帖最後由 antonythk 於 2020-3-19 23:30 編輯
[attach]2182041[/attach]
[attach]2182042[/attach]
琴的重量加上槓桿效果，開合位的鉸位頂得順，安裝的櫃門板都頂唔順，開得多都會爆開。
一係用大門咁厚的櫃門板，一係就用金屬
鉸門參考
https://m.tb.cn/h.V4qH9aL?sm=4bb25f
作者: thumbsup 時間: 2020-3-20 17:40
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-4-14 13:14
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-4-14 13:31
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-4-15 23:05
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-4-15 23:15
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ginastar 時間: 2020-4-16 08:05
我覺得個架最受力係背板，用成塊18mm夾板的話，係穩陣但增加不少重量。
點組合，可睇下片，都學到野
https://www.youtube.com/watch?v=GNCxnbjyePw
作者: ww9876 時間: 2020-4-16 08:21
本帖最後由 ww9876 於 2020-4-16 08:30 編輯
#53樓第2幅圖果2個鉸位會出事。當落地支柱唔小心掃開，塊橫板會將2個鉸位撬甩。
建議用#23樓圖，D位用360度排鉸，再用2條斜臂作限位。
via HKEPC Reader for Android
作者: ww9876 時間: 2020-4-16 08:49
本帖最後由 ww9876 於 2020-4-16 08:57 編輯
圖中藍色呢塊係背板，我諗住去木行買塊單面防火板面嘅 18mm 夾板，四塊板圍住佢砌個框啱啱好。。
請教各 ...
thumbsup 發表於 2020-4-15 23:15
如果你用斜臂，最受力係最頂2個角位。
如果冇，你塊底板要借2塊側板力，最後都係最頂2個角位。唔講靚仔，可以考慮頂角位用厚L長碼，一邊用爆炸鏍絲連背板入牆，另一邊過山鏍絲固定側板。又或者可以用釘膠加大量T釘先將側板固定在厚背板，工夫多左。
利申:我只係一個DIY。
via HKEPC Reader for Android
作者: thumbsup 時間: 2020-4-16 09:24
提示: 作者被禁止或刪除 內容自動屏蔽
作者: thumbsup 時間: 2020-4-16 10:05
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-4-16 10:35
本帖最後由 kswong8d 於 2020-4-16 11:18 編輯
把想像實踐是DIY一個重要元素，也是樂趣所在，我7年未買過傢私，全部自己做，總之自己收貨，有些邊做邊改，有些用落唔滿意再改，排較我首次用都心大心細，怕唔夠力，但佢螺絲位多，上齊都好穩陣。呢隻上開門有5呎半闊，吊左兩年有多，螺絲都生銹都冇出問題。
[attach]2187503[/attach]
[attach]2187504[/attach]
作者: thumbsup 時間: 2020-4-23 13:17
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kswong8d 時間: 2020-4-23 13:37
回覆 81# thumbsup
如果整好個柜身，試下用住排較先。
作者: thumbsup 時間: 2020-5-16 22:52
提示: 作者被禁止或刪除 內容自動屏蔽
作者: chow.cc 時間: 2020-5-16 23:04
只爭個橫恤lock住度門，同一個氣壓支撐做拉落琴板時嘅緩衝。仲有就係琴板下面嘅小心地滑支撐架。
呀，仲有 ...
thumbsup 發表於 2020-5-16 22:52
放棄用油压撑吧!
以你個柜嘅比例.要用好重磅好長嘅先夠力支撑‧
不過到時又變咗個木柜/螺絲位唔惦!
作者: thumbsup 時間: 2020-5-16 23:09
提示: 作者被禁止或刪除 內容自動屏蔽
作者: chow.cc 時間: 2020-5-16 23:17
諗住只係用作緩衝之用，即係拉落嚟時慢慢落，唔會一下子跌落嚟，隻手唔使咁累。
去到水平位下面會有一個 ...
thumbsup 發表於 2020-5-16 23:09
咁油压撑要買支長D嘅‧收過山螺絲.
好似有隻緩衝撑‧唔係油压‧用摩擦力嘅!
放落有阻力‧拉上沒有‧
作者: thumbsup 時間: 2020-5-16 23:20
提示: 作者被禁止或刪除 內容自動屏蔽
作者: chow.cc 時間: 2020-5-16 23:24
本帖最後由 chow.cc 於 2020-5-16 23:32 編輯
麻煩你可唔可以幫我搵下條link？我搵咗好耐都搵唔到，油壓支撐其實只係無選擇中嘅選擇。 ...
thumbsup 發表於 2020-5-16 23:20
https://detail.tmall.com/item.ht ... skuId=4351673761681
向上推用

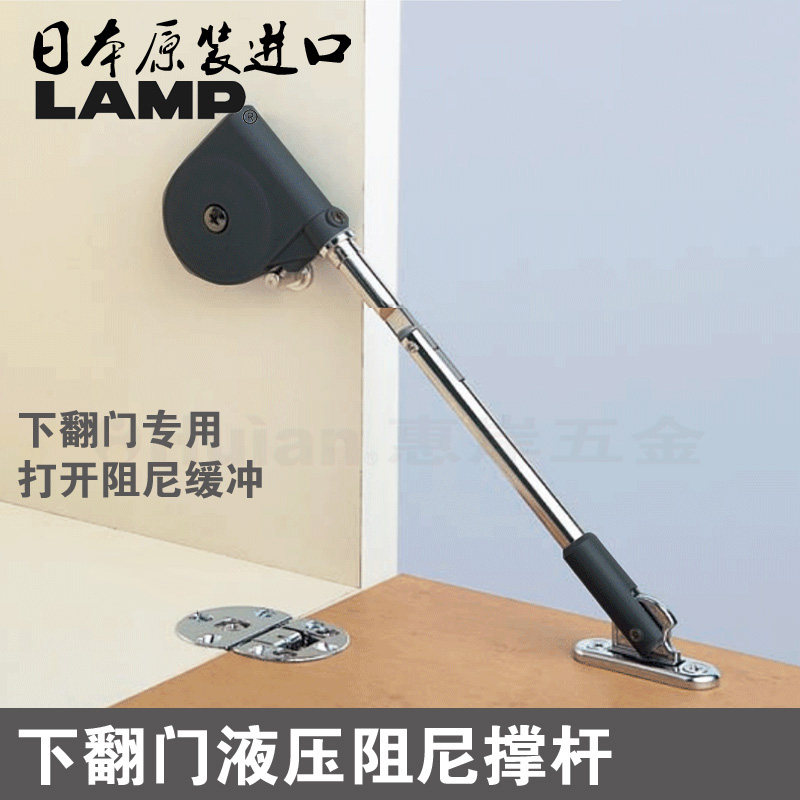

https://item.taobao.com/item.htm ... ;abbucket=18#detail
向下用‧啱你
唔知有冇大支尺寸啱你要求‧
作者: thumbsup 時間: 2020-5-16 23:35
提示: 作者被禁止或刪除 內容自動屏蔽
作者: chow.cc 時間: 2020-5-16 23:41
賣家話唔得。
thumbsup 發表於 2020-5-16 23:35
或都用鉄練或繩之類缚住面板上內面‧設計裝置自動或手動缓缓下降
作者: thumbsup 時間: 2020-5-16 23:50
提示: 作者被禁止或刪除 內容自動屏蔽
作者: chow.cc 時間: 2020-5-17 00:01
還以為好重‧而家用緊個keyboard有成20kg
如果只係幾kg‧買支大少少嘅油压撑附助算了‧
作者: thumbsup 時間: 2020-5-17 00:41
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 1qwer 時間: 2020-5-17 00:53
還以為好重‧而家用緊個keyboard有成20kg
如果只係幾kg‧買支大少少嘅油压撑附助算了‧ ...
chow.cc 發表於 2020-5-17 00:01
20kg 的 keyboard ，令我想起下圖的機殼。
https://upload.cc/i1/2020/05/17/1kq0mT.jpg
作者: chow.cc 時間: 2020-5-17 01:14
20kg 的 keyboard ，令我想起下圖的機殼。
1qwer 發表於 2020-5-17 00:53
搞錯咗‧係30kg先啱!
作者: 1qwer 時間: 2020-5-17 01:20
搞錯咗‧係30kg先啱!
chow.cc 發表於 2020-5-17 01:14
ching 請教一下，你覺得 keyboard 嘅輕重對彈琴有無影響呢？
作者: chow.cc 時間: 2020-5-17 01:31
ching 請教一下，你覺得 keyboard 嘅輕重對彈琴有無影響呢？
1qwer 發表於 2020-5-17 01:20
點解有D數碼鋼琴會咁重?因為裏面放了大量金屬為每個key配重不同重量‧
令到每個key嘅重量‧手感‧回彈感接近傳统鋼琴
作者: 1qwer 時間: 2020-5-17 01:36
點解有D數碼鋼琴會咁重?因為裏面放了大量金屬為每個key配重不同重量‧
令到每個key嘅重量‧手感‧回彈感接 ...
chow.cc 發表於 2020-5-17 01:31
原來係咁，謝謝。日後若有機會買琴會多加注意。
作者: ghost2377 時間: 2020-5-17 02:15
雖然好核凸，但ching有無考慮滑輪平衡鉈原理?
作者: 別問我是誰 時間: 2020-5-17 02:51
主要唔係驚唔夠力佢跌落嚟，只係想幫輕下手。所以鐵鏈嗰啲唔太適合。
設計自動/手動緩緩下降？例如點做 ...
thumbsup 發表於 2020-5-16 23:50
https://item.taobao.com/item.htm ... ;abbucket=18#detail
