標題: 求鋰電池充電器外加充滿電指示燈線路圖 [打印本頁]

---

作者: btchanchan    時間: 2020-4-27 01:19     標題: 求鋰電池充電器外加充滿電指示燈線路圖

淘左隻 cheap cheap 理髮器
[attach]2189797[/attach]

充電時著綠燈, 但充滿時不會熄滅或轉色
[attach]2189798[/attach]

請高手教路, 可否在輸入電原外加充滿電指示燈?
只需要簡單顯示, 例如充電時著燈, 充滿熄滅即可
謝謝各位 CHing

---

作者: HK2046    時間: 2020-4-27 01:40

飛科剃頭刀推剪
通常平價電髮鏟都 唔係跟鋰電池的
多數都係1.2x2 2.4V
我當年買的海爾電髮剪 普通Ni-cd電池x2已經玩完

之前修理 電鬚刨有淨鋰電池
就更換咗落去3.7電髮鏟變咗飛咁快
呢度嘅師兄係有3.7服降壓至 3V電子板
(有冇師兄幫助淘寶找一找我找不到)呢一塊得唔得
https://detail.tmall.com/item.ht ... s=1&abbucket=10

[attach]2189799[/attach]
[attach]2189801[/attach]
[attach]2189800[/attach]

---

作者: HK2046    時間: 2020-4-27 01:46

我這個充電時的指示線路 原廠預設 沒有 問題
充電可使用普通usb 5.V充電火牛 充3.5鋰電池
使用火牛自動cut電 但心理上都係一兩個鐘頭好去熄咗佢

---

作者: HK2046    時間: 2020-4-27 01:54

正式做法

電子板2 鋰電池充電板
是從淘寶最原始塑膠 充電寶裏面拆出嚟
可以將usb插嘴 焊接成你現在電發展的插嘴in5V
輸出3.7部分就可以連在你的鋰電池
線路板亦都有充電顯示LED燈
視乎你喜歡diy的程度
然後電池再連接去降壓板變成2.4 V to Moter
[attach]2189802[/attach]
[attach]2189803[/attach]

---

作者: billyck2    時間: 2020-4-27 01:55

cheap得過呢隻小米映趣內置鋰電TYPE C接口
[attach]2189804[/attach]

---

作者: HK2046    時間: 2020-4-27 02:03

買到近代產品用鋰電池真係一勞永逸、使乜搞咁多嘢

via HKEPC Reader for Android

---

作者: dadadede    時間: 2020-4-27 02:04

用電制計時器, set只定時間後cut電.

---

作者: mrkongkee    時間: 2020-4-27 03:20

本帖最後由 mrkongkee 於 2020-4-27 03:23 編輯

呢啲唔得咩？
[attach]2189813[/attach]
[attach]2189812[/attach]

---

作者: hon829    時間: 2020-4-27 11:15

簡單串隻電流錶最易mon.

---

作者: laueye    時間: 2020-4-27 11:21

之前都有整過支推剪,又係用nicd
後來見買過支都係廿幾蚊
仲有得換18650
除非手上有零件，否則換左佢化算d

---

作者: 炎冬    時間: 2020-4-27 12:40




    用劵後49又幾抵玩, 有沒買來用過好不好?

---

作者: btchanchan    時間: 2020-4-27 13:04



謝謝 CHing 的回答，你的建議不但改善充電指示燈，還改善電池容量。

你的意思是否:
從鋰電池充電板輸入5V充電，然後鋰電池充電板的輸出，電鬚刨鋰電池和降壓板的輸入一起並聯，則降壓板會有2.4V輸出到電髮鏟的 motor?

---

作者: btchanchan    時間: 2020-4-27 13:11



謝謝 CHing 的建議，由於不清楚知道電池仍有多少電量，所以難以 set 定充電時間。

---

作者: btchanchan    時間: 2020-4-27 13:18



謝謝 CHing 的建議，這方法改動最少，值得考慮
當電流下降接近 0mA 就代表充滿

---

作者: btchanchan    時間: 2020-4-27 13:25

原來 FLYCO FC5808 理髮器都係用 兩粒 1.2V  Ni-MH 電池

[attach]2189876[/attach]

[attach]2189877[/attach]

---

作者: billyck2    時間: 2020-4-27 14:41



一般用足夠有凸,係防水差D,冇得全身水洗,同少左刀刃固定,冇得效伸縮

---

作者: ghost2377    時間: 2020-4-27 18:56

回覆 5# billyck2

https://item.taobao.com/item.htm ... amp;_u=r20gd2h22fa0
直接用這個，1蚊唔使，充電紅充完藍，岩晒我Ｄ色弱人仕

---

作者: billyck2    時間: 2020-4-27 19:13



MICRO OUT哂啦

[attach]2189934[/attach]

---

作者: btchanchan    時間: 2020-4-27 19:59



我都有買

[attach]2189939[/attach]

不過 FLYCO FC5808 理髮器係用 兩粒 1.2V  Ni-MH 電池
而且理髮器裡面已有充電板，5V 輸入
這款 18650 锂电池保护板似乎不合我用

---

作者: ghost2377    時間: 2020-4-27 21:14

本帖最後由 ghost2377 於 2020-4-27 21:21 編輯

回覆 18# billyck2
無話OUT唔OUT嘅，未必家家有TYPE C線<<<我老豆同外父屋企都無，自備轉換頭
MICRO相反9X%家庭有。
仲有，呢塊板俾大電反而会因OVERHEAT而降低效能，所以MICRO夠用

---

作者: ghost2377    時間: 2020-4-27 21:19

回覆 19# btchanchan

其實1.2v Ni-MH 電池容量細，充電慢，充滿可能唔夠剃個陸軍裝，修下髮腳可能夠，我都改用18650了，純粹建議下啫

---

作者: HK2046    時間: 2020-4-27 22:53



唔該師兄 就係緊急時搵唔到呢塊嘢
鋰電池 充電 保護板 1元 042020 深圳錦勝電子

---

作者: HK2046    時間: 2020-4-27 22:58



一早就係話咗鎳氫電池

充電火牛輸出5v 接入第1塊  [1元 鋰電池 充電 保護板 去電池]
再由 電池頭尾 接第2塊 [降壓板 2.4V電流] 去摩打

---

作者: HK2046    時間: 2020-4-27 23:00

如果你唔將你電池直接接摩打
都可以用不過變咗保時捷咁快
所以先正常地叫你減壓至2.4V變返做的士
符合原先設計要求

---

作者: btchanchan    時間: 2020-4-28 00:27



明白晒, 謝謝 CHing
由於是剛剛新買, 暫時不打算作出太大修改

我見原裝鎳氫電池只有 800mAh, 使用時間都有45分鐘
如果換上 eneloop 或 enelong 鎳氫電池, 使用時間可以延長1倍有多至2小時

---

作者: HK2046    時間: 2020-4-28 01:03

換上 eneloop
原來你要求咁低乜都唔使整

---

作者: nganshiu    時間: 2020-4-28 09:04




"由於是剛剛新買, 暫時不打算作出太大修改"
    "使用時間都有45分鐘"
"原裝鎳氫電池只有 800mAh"

看火牛差電電流XmA, 800mAh / XmA ~=Y hours.

放電差Y個鐘, 放電.
如少過40分鐘set長少少時間....
約數, 不需太準確~

---

作者: nganshiu    時間: 2020-4-28 09:13




    超頻~ 30%
如我原裝是鋰電, 感到好靜但太慢, 可超幾多?有配件?
RIWA RE-750A $80

---

作者: nganshiu    時間: 2020-4-28 09:18




    剪2個鐘頭~~不了!
好處: 隨時可用, 不太走電.

---

作者: btchanchan    時間: 2020-4-28 12:31



換上 eneloop 只係初步構想
充電時間仍然有問題 (當然可以 set timer 解決)
但放電(使用時間)就比較麻煩

換鋰電池真係一勞永逸
請問 CHing 你用邊種鋰電池, 有冇 link 介紹?
我估 18650 太大粒, 唔夠位放, 而且仲要放充電板, 降壓板

---

作者: btchanchan    時間: 2020-4-28 12:52



原裝火牛輸出 5V 1200mA
照計數, 唔使 1小時已經差滿
但說明書話要差 8小時

[attach]2190095[/attach]

---

作者: billyck2    時間: 2020-4-28 13:50


充電唔係睇你隻牛,係睇你受電方控制佢食幾多電
唔係你比隻10A牛佢,咪叭叭聲?..........................................................爆炸,如果比咩食咩的話

---

作者: btchanchan    時間: 2020-4-28 16:45



我都明白

只係估唔到原裝 1200mA 火牛, 充電板只食 100mA 電

---

作者: billyck2    時間: 2020-4-28 16:53


以前D傻充,基本係唔會停,但充電流得百幾ma
係比你長插

---

作者: btchanchan    時間: 2020-4-28 17:04



所以就算換上 eneloop 充電池, 分分鐘都會俾D傻充過充

最切底做法都係要換鋰電池
電量多D, 充放電管理得好D

---

作者: nganshiu    時間: 2020-4-28 22:39



會不會因為共用零件, 減低生產儲存成本?
放電, 差1小時看看是否滿?


或者不是傻充, 係智能快充!

---

作者: btchanchan    時間: 2020-4-29 01:16



而家我個問題就正正係唔知佢幾時差滿電

---

作者: billyck2    時間: 2020-4-29 01:48


買個炬為USB電流錶,佢好多型號都有,當充滿電充唔入就會自動停

https://juweicn.taobao.com/shop/ ... number_id=703475217

---

作者: nganshiu    時間: 2020-4-29 11:59




    8樓有CHING 教了你.
亦可
放電後差Y個鐘, 放電.
如少過40分鐘set長少少時間....
約數, 不需太準確~

---

作者: btchanchan    時間: 2020-4-29 12:18



謝謝 CHing

呢個方法都幾好
唔使剪斷電源線再焊 USB 插頭, 冇創傷性
不過要慢慢做實驗

---

作者: dadadede    時間: 2020-4-29 16:54



個150/180w負載器扣減30券到4月尾..

---

作者: billyck2    時間: 2020-4-29 17:45

本帖最後由 billyck2 於 2020-4-29 17:50 編輯


樓煮要係係呢D,負載儀對佢可能唔多岩洗

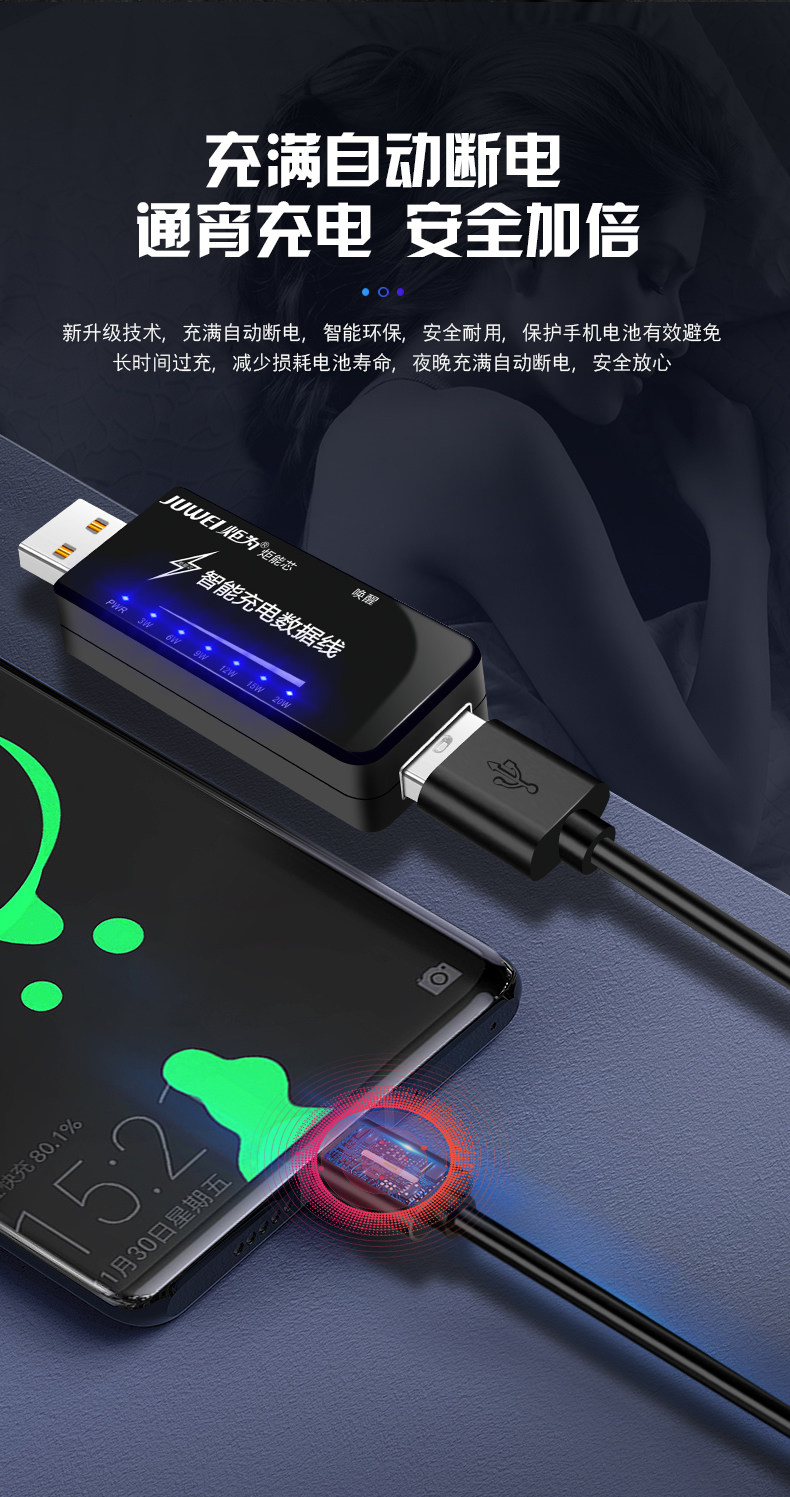

炬为智能自动断电数据线 苹果iPhone安卓usb检测仪type-c充电器线



PS:負載儀30券已經收左皮,而家只有3蚊券
[attach]2190344[/attach]

---

作者: dadadede    時間: 2020-4-29 18:18



另一間叫: 炬為電器技術創新產品..... 仲有,198減30

---

作者: btchanchan    時間: 2020-4-29 19:31



謝謝 CHing 好介紹

這個炬为智能自动断电数据线應該足夠我用

另外, 我還有古老手提吸塵機, 手提電鑽
原裝係用 NiCd 電池, 我改用鋰電池
但 2串/3串平衡充保護板又係冇差電指示燈

我要買多三幾隻智能自动断电数据线先夠用
