作者: ANWKLO 時間: 2020-5-28 13:18 標題: 風扇電路板水入唔轉
話說上星期風扇好多塵洗機, 唔小心漏水入電路板, 開唔到機, 用抽濕機抽乾後, 開到機, 之後幾日有時開到有時開唔到, 今日開極都開唔到
現在開機時, 所有燈會閃一下, 同時有蜂鳴聲, 扇業轉少少, 用手幫幫助就轉到, 但是一按風速/定時/擺頭就停機, 請問同電容有無關係
[attach]2195886[/attach]
[attach]2195887[/attach]
[attach]2195888[/attach]
作者: skyfall 時間: 2020-5-28 13:34
本帖最後由 skyfall 於 2020-5-28 13:36 編輯
可能microswitch裡面仲有水氣，試下用風筒吹一吹睇下有冇改善。
via HKEPC Reader for Android
作者: diputs 時間: 2020-5-28 13:44
回覆 1# ANWKLO
有蜂嗚聲好大機會係摩打繞組漏電或同時通電，正常工作狀態下PCB上的TR2, TR3, TR4 (多係triac)於同一時間應只有一粒會導通，如果全通或兩粒同時通，都會起蜂鳴聲。因繞組內有短路(或漏電)產生。
建議拔除插蘇，將PCB銅皮面及零件面用棉花棒點火酒清抹
(尤其於MCU脚位及引至triac的銅皮及電阻脚焊點)，減低漏電引致誤觸發機會，如故障仍未能被移除，可能該3粒triac中有一粒已被擊穿，或MCU已損壞(可從相對風速LED顯示判斷)。
作者: morris 時間: 2020-5-28 14:18
本帖最後由 morris 於 2024-3-22 13:01 編輯
......
作者: ANWKLO 時間: 2020-5-28 15:26
可能microswitch裡面仲有水氣，試下用風筒吹一吹睇下有冇改善。
via HKEPC Reader for Android ...
skyfall 發表於 2020-5-28 13:34
風筒吹完有改善, 即刻開到機
作者: ANWKLO 時間: 2020-5-28 15:32
回覆 ANWKLO
有蜂嗚聲好大機會係摩打繞組漏電或同時通電，正常工作狀態下PCB上的TR2, TR3, TR4 (多係tri ...
diputs 發表於 2020-5-28 13:44
用棉花棒點火酒清抹過(尤其於MCU脚位及引至triac的銅皮及電阻脚焊點)
按風扇面板制可以轉速度, 相對風速LED顯示會亮
可是搖控只可以開機, 其他不可以控制(速度, 擺頭同時間)
作者: ANWKLO 時間: 2020-5-28 15:35
PCBA甩晒D線加防潮珠放入密實袋擺幾日再睇吓。
morris 發表於 2020-5-28 14:18
之前冇拆開機蓋抽濕, 現在拆開機蓋, 抽濕機出風口對正PCB抽緊.
作者: xiao 時間: 2020-5-28 17:11
太陽底下 暴曬三天 反面再曝曬三天
作者: nganshiu 時間: 2020-5-29 05:01
用99%乙醇脫水可以嗎?
作者: ANWKLO 時間: 2020-5-29 09:45
太陽底下 暴曬三天 反面再曝曬三天
xiao 發表於 2020-5-28 17:11
近來落雨冇太陽
作者: diputs 時間: 2020-5-29 20:23 標題: 刪除
本帖最後由 diputs 於 2020-5-29 20:39 編輯
網絡剛出錯
作者: diputs 時間: 2020-5-29 20:35
回覆 6# ANWKLO
先將遥控換新电池試試；同時用手机/相机查看，當按不同的遥控掣時，遥控的紅外LED有無發光。
都唔得，可用竹/木牙簽點火酒刷洗相中橙線處，以避免接脚間漏電影響MCU接收遥控信號。
[attach]2196152[/attach]
仍唔得就要在有關紅外接收IC及MCU各接脚度電壓，甚至用示波器查問題。
作者: xiao 時間: 2020-5-29 21:47
近來落雨冇太陽
ANWKLO 發表於 2020-5-29 09:45
電烤箱90度一小時試試
作者: ANWKLO 時間: 2020-5-30 10:06 標題: ˊ
本帖最後由 ANWKLO 於 2020-5-30 11:18 編輯
回覆 ANWKLO
先將遥控換新电池試試；同時用手机/相机查看，當按不同的遥控掣時，遥控的紅外LED有無發光。 ...
diputs 發表於 2020-5-29 20:35
用手机查看，當按不同的遥控掣時，遥控的紅外LED有發光, 遥控掣只可以開機, 不可以關機(速度制/時間制/擺頭制冇反應)
1. 用風筒吹完PCB, 可以開機, 係慢速, 按面板制可以轉中高低速度, 相對風速LED顯示會亮, (面板時間制/擺頭制冇反應), 可是隔一陣再按速度制會關機
跟著開到機, 係慢速, 按面板制速度制會關機.
用風筒吹完PCB一陣又loop 返去 1. 試過幾次都是不停loop.
於是前日安裝返部機, 可以開機, 係慢速, 可是今日又開唔到機了
淘寶有电风扇万能电脑板遥控改装板电路板控制板通用维修板带控制器遥控 , 換板可能會簡單的, 不過我塊PCB冇標示中高低速度(紅色圓圈), 風扇擺頭(黃色圓圈), 唔確定怎樣接
[attach]2196233[/attach]
(由 HKEPC Android 手機版 發出)
作者: ANWKLO 時間: 2020-5-30 10:15
電烤箱90度一小時試試
xiao 發表於 2020-5-29 21:47
試過手機底板壞到開唔到機, 用電烤箱烤20秒底板, 開到機幾小時, backup所有相片同資料, 跟著自動關機, 再烤都開唔到機了
作者: ANWKLO 時間: 2020-5-30 11:38
好奇怪, 今早紅雨好潮濕, 開唔到機, 開抽濕機抽佢兩個鐘又開到機
作者: skyfall 時間: 2020-5-30 12:29
本帖最後由 skyfall 於 2020-5-30 12:43 編輯
有些零件是緊貼線路板的(黃色電容和L3)，水份散發較慢，會否仍未乾透而影響正常運作呢？
按風速鍵後關機，可檢查按鍵阻值是否正常。
via HKEPC Reader for Android
作者: morris 時間: 2020-5-30 13:11
本帖最後由 morris 於 2024-3-22 13:01 編輯
......
作者: diputs 時間: 2020-5-30 19:07
本帖最後由 diputs 於 2020-5-30 19:09 編輯
回覆 14# ANWKLO
原來PCB的摩打公共線係接啡色線(L，火線)，而交流電源中性線(N)應接PCB上整流後濾波電容470uF的+極。可參考下圖
[attach]2196319[/attach]
[attach]2196321[/attach]

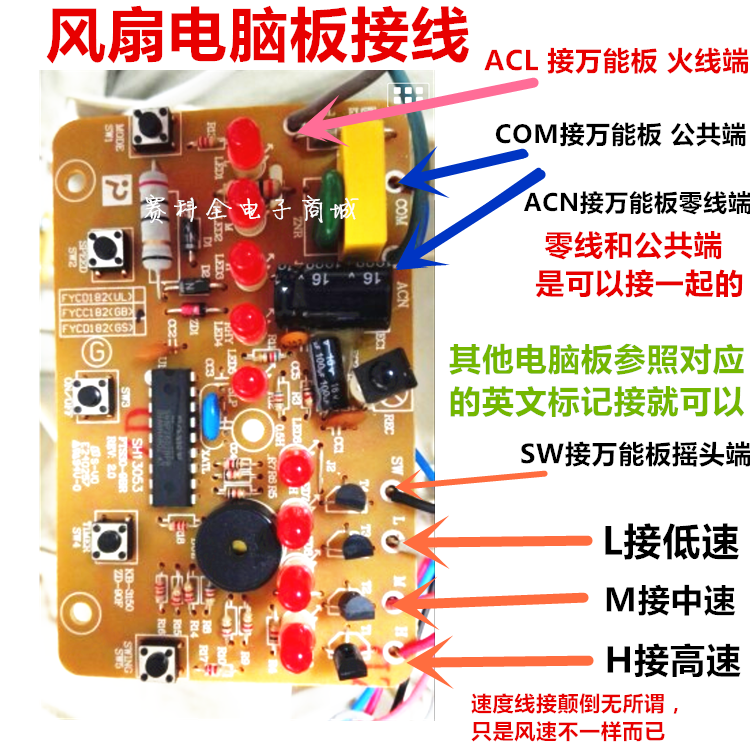

好似跟逃店通用風扇遥控板接線指示：馬達公共端接ACN (交流電源N線)唔相同，不過4線插頭中的白線應係風葉摩打公共端，而相中接同步摇頭馬達的黑線相接(紫圈)，其他紅、藍、黑線相應連接至通用底板的低、中、高速接線端。
作者: diputs 時間: 2020-5-30 19:30
如樓主有能力焊甩原底板上粒MCU(唔損壞)亦可試吓移除粒MCU，再用棉花/紙巾浸亞司通或濃酒精，一塊咁敷係PCB上覆蓋MCU所有焊脚位，希望d漏電物質能被溶解後，焊片位的絕緣度能恢復正常，處理後可用電阻錶量度MCU焊片間電阻是否高於5M作證實。
作者: ANWKLO 時間: 2020-5-30 21:23
有些零件是緊貼線路板的(黃色電容和L3)，水份散發較慢，會否仍未乾透而影響正常運作呢？
按風速鍵後關機， ...
skyfall 發表於 2020-5-30 12:29
已經用抽濕機抽左6個鐘, 又用風筒吹過.
要拆機先"檢查按鍵阻值"
作者: ANWKLO 時間: 2020-5-30 21:25
零件D罅有水有時係要好長時間先揮發倒，焗爐抽濕機好難長開，所以放入密實袋加防潮珠至少擺番十日八日係比 ...
morris 發表於 2020-5-30 13:11
多謝提醒
要甩線先"放入密實袋加防潮珠"
作者: ANWKLO 時間: 2020-5-30 21:51
回覆 ANWKLO
原來PCB的摩打公共線係接啡色線(L，火線)，而交流電源中性線(N)應接PCB上整流後濾波電容470 ...
diputs 發表於 2020-5-30 19:07
多謝師兄圖文並茂
原來PCB的摩打公共線係接啡色線, 理應係(L，火線) , 可是PCB寫住AC-N 就奇怪
要拆機用他錶他下先確定是否(L，火線), 同埋3條線(紫圈)是否相通作者: ANWKLO 時間: 2020-5-30 21:53
如樓主有能力焊甩原底板上粒MCU(唔損壞)亦可試吓移除粒MCU，再用棉花/紙巾浸亞司通或濃酒精，一塊咁敷係PCB ...
diputs 發表於 2020-5-30 19:30
未必有能力
作者: ANWKLO 時間: 2020-5-30 22:29
回覆 ANWKLO
原來PCB的摩打公共線係接啡色線(L，火線)，而交流電源中性線(N)應接PCB上整流後濾波電容470 ...
diputs 發表於 2020-5-30 19:07
差的唔記得, 把風扇淘寶買, 原本2腳插頭, 改左3腳插頭, 現時啡色線係(L，火線)
所以原來PCB的摩打公共線係接啡色線可以係(L，火線)或者(N線)
作者: 別問我是誰 時間: 2020-5-31 01:46
差的唔記得, 把風扇淘寶買, 原本2腳插頭, 改左3腳插頭, 現時啡色線係(L，火線)
所以原來PCB的摩 ...
ANWKLO 發表於 2020-5-30 22:29

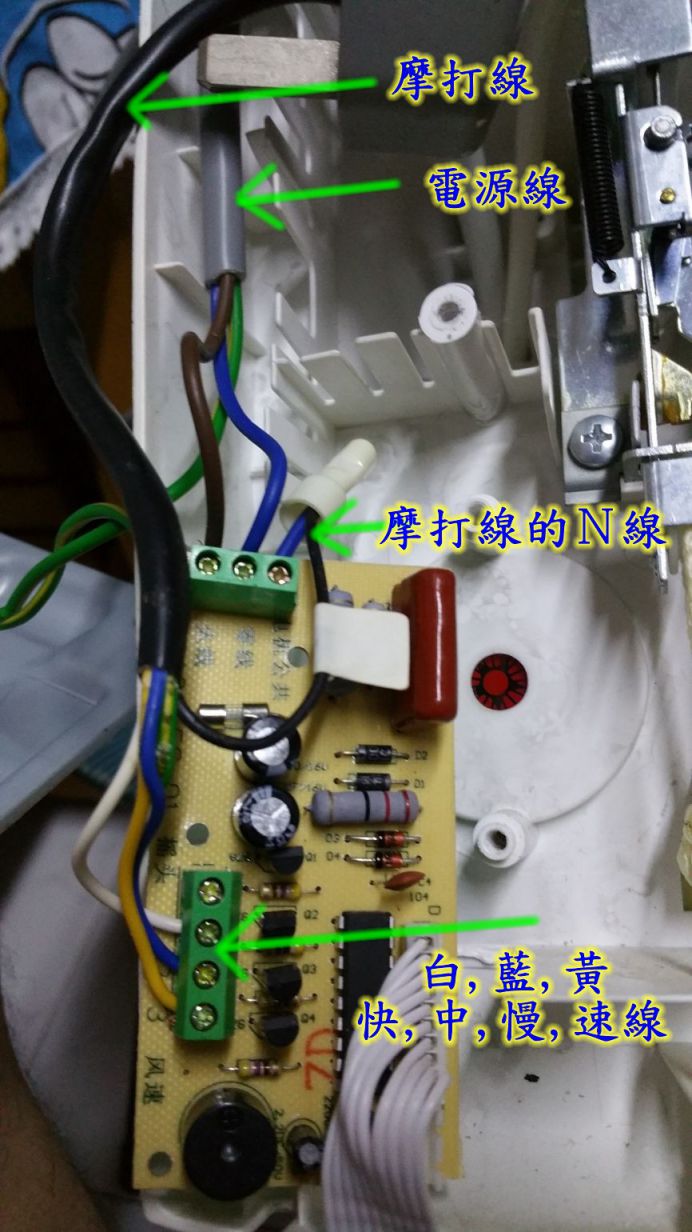

真係壞咗整唔掂 不如買過塊搖控板換咗佢 我換咗就咁 仲有個無線搖控的
無實體制 只有搖控 最平 ¥9.90 買到
有實體制 + 搖控 都只係 ¥13.50
https://item.taobao.com/item.htm ... p;abbucket=6#detail
https://item.taobao.com/item.htm ... p;abbucket=6#detail
有實體制 + 搖控
https://item.taobao.com/item.htm ... p;abbucket=6#detail
作者: diputs 時間: 2020-5-31 09:33
本帖最後由 diputs 於 2020-5-31 09:36 編輯
回覆 23# ANWKLO
[attach]2196415[/attach]
以減少觸電危險機會，可能需注意電器何個接電端/位接L，那個接N，但對於電路正常工作，反接亦無妨，就如雙絶緣電器，無論電掣(開關)接L或N都一樣安全。
作者: ANWKLO 時間: 2020-5-31 11:20
本帖最後由 ANWKLO 於 2020-5-31 12:25 編輯
用放大鏡睇真的, 原來係呢兩粒330K電阻燒左
[attach]2196424[/attach]
[attach]2196423[/attach]
作者: ANWKLO 時間: 2020-5-31 11:42
真係壞咗整唔掂 不如買過塊搖控板換咗佢 我換咗就咁 仲有個無線搖控的
無實體制 只有搖控 最平 ...
別問我是誰 發表於 2020-5-31 01:46
壞咗整唔掂都要買過塊搖控板換咗佢, 暫時未攪清楚如何接線
作者: ANWKLO 時間: 2020-5-31 11:56
回覆 ANWKLO
以減少觸電危險機會，可能需注意電器何個接電端/位接L，那個接N，但對於電路正常工作，反接 ...
diputs 發表於 2020-5-31 09:33
即是原本啡色線接PCB的AC-N, 唔拆機剪2腳插頭, 換3腳插頭啡色線接L, 還以為啡色線必定接PCB的AC-L, 原來唔係
不過雙絶緣電器又安全
作者: 別問我是誰 時間: 2020-5-31 15:34
壞咗整唔掂都要買過塊搖控板換咗佢, 暫時未攪清楚如何接線
ANWKLO 發表於 2020-5-31 11:42
作者: C_Law 時間: 2020-5-31 16:10
本帖最後由 C_Law 於 2020-5-31 16:11 編輯
用放大鏡睇真的, 原來係呢兩粒330K電阻燒左
ANWKLO 發表於 2020/5/31 11:20
燒到短路 or 開路？
這兩粒電阻作用係當把風扇完全斷電時(拔了插蘇)幫附近粒黃色方形 1μ0 電容放電，如果變開路，不會影響到操作，只係斷電後粒電容會較長時間保持在高電壓。
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: ANWKLO 時間: 2020-5-31 18:18 標題: 開路, 他錶度出來數值大過330K好多?
燒到短路 or 開路？
這兩粒電阻作用係當把風扇完全斷電時(拔了插蘇)幫附近粒黃色方形 1μ0 電容放電，如 ...
C_Law 發表於 2020-5-31 16:10
(由 HKEPC Android 手機版 發出)
作者: ANWKLO 時間: 2020-5-31 19:09
別問我是誰 發表於 2020-5-31 15:34

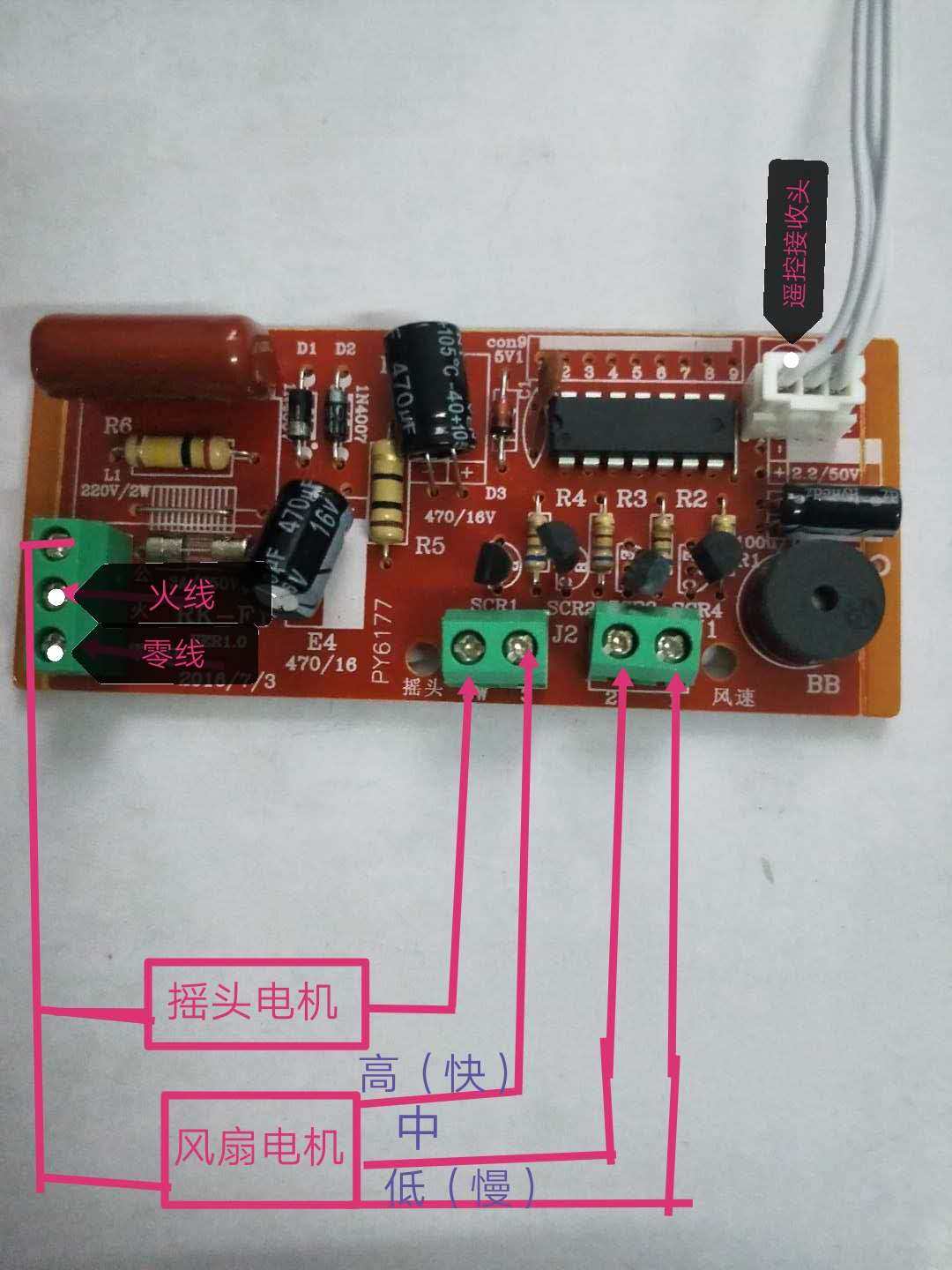

請問這樣接線是否正確
原本PCB:
黃色, 粉紅色是搖頭同步電機, 黃色白色相通.
紅色, 藍色, 黑色係風扇電機, 高中低速度, 淘寶網話接線顛倒冇問題
[attach]2196489[/attach]
作者: 別問我是誰 時間: 2020-5-31 19:24
本帖最後由 別問我是誰 於 2020-5-31 19:52 編輯
請問這樣接線是否正確
原本PCB:
黃色, 粉紅色是搖頭同步電機, 黃色白色相通.
紅色, 藍色, 黑色係風 ...
ANWKLO 發表於 2020-5-31 19:09
搖頭駁線位 只會接一條線
如你幅圖 灰色電線係摩打 N 線 就駁去粉紅色線位置
摩打 N 線 連同搖頭摩打是但一條線 一齊打孖駁去粉紅色駁位
紅色, 藍色, 黑色係風扇電機, 高中低速度, 淘寶網話接線顛倒冇問題
係無問題 試咗有錯可以再掉 錯咗只不過可能出現
按開機時 中速 再按 底速 再按 高度
只係次序掉亂咗 可隨時掉返
最重要係分清楚摩打線 邊三條肯定係速度 邊條肯定係 N
款款摩打既線顏色都唔同的 唔好諗住只跟顏色就啱
我把掛牆扇 快中慢速度線係 白 藍 黃
我把源運扇 快中慢速度線係 灰 紅 橙
作者: ANWKLO 時間: 2020-5-31 19:55
本帖最後由 ANWKLO 於 2020-5-31 20:00 編輯
搖頭駁線位 只會接一條線
如你幅圖 灰色電線係摩打 N 線 就駁去粉紅色線位置
摩打 N 線 連同搖頭摩 ...
別問我是誰 發表於 2020-5-31 19:24
即是這樣
[attach]2196494[/attach]
作者: 別問我是誰 時間: 2020-5-31 20:02
本帖最後由 別問我是誰 於 2020-5-31 20:05 編輯
即是這樣
ANWKLO 發表於 2020-5-31 19:55
肯定到灰色線係摩打 N 線的話 咁駁法係正確

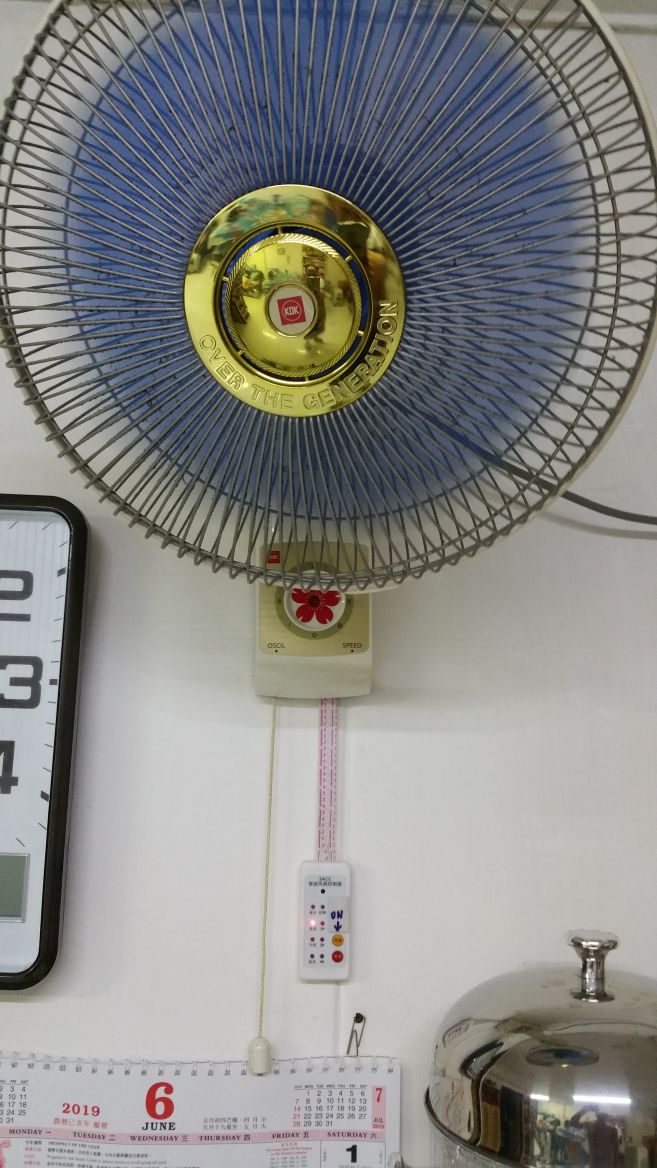

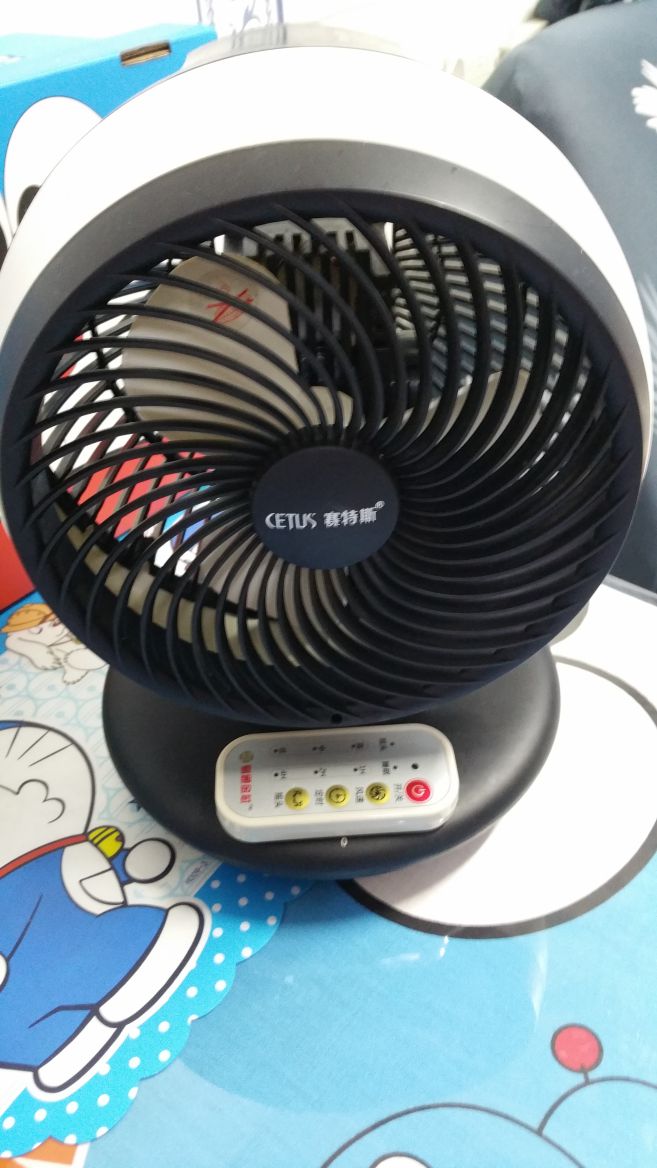

我屋企三把扇 都改哂搖控板
作者: diputs 時間: 2020-5-31 20:48
本帖最後由 diputs 於 2020-5-31 21:03 編輯
回覆 36# ANWKLO
[attach]2196504[/attach]

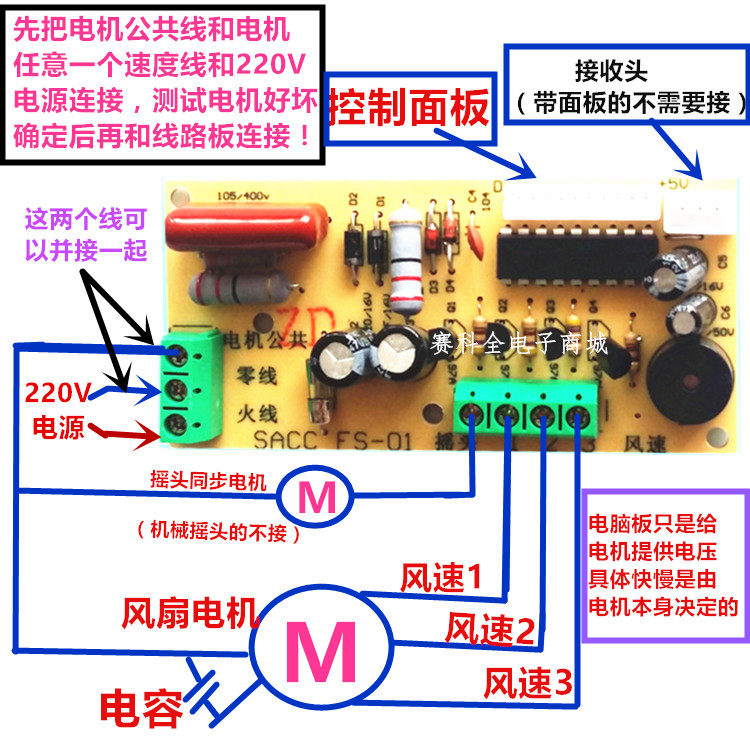

收到遥控底板後，要留意指示電源火線應接3位連接座的中點或下點，唔好攪錯。
如你係買圖中塊板，而中點接L火線，咁對上果點亦係L黎。
有懷疑就收到底板後，將銅皮面及零件面發放相上黎以確定。
[attach]2196507[/attach][attach]2196507[/attach]
作者: ANWKLO 時間: 2020-5-31 21:02
肯定到灰色線係摩打 N 線的話 咁駁法係正確
我屋企三把扇 都改哂搖控板
...
別問我是誰 發表於 2020-5-31 20:02
好工夫
穿入埋按鍵板作者: ANWKLO 時間: 2020-5-31 21:03
回覆 ANWKLO
收到遥控底板後，要留意指示電源火線應接3位連接座的中點或下點，唔好攪錯。
如你係買圖中 ...
diputs 發表於 2020-5-31 20:48
明白, 多謝提醒
作者: xiao 時間: 2020-5-31 22:55
試過手機底板壞到開唔到機, 用電烤箱烤20秒底板, 開到機幾小時, backup所有相片同資料, 跟著自動關機, 再 ...
ANWKLO 發表於 2020-5-30 10:15
如果那些按鍵開關有淋到水, 就直接換了再說. 或者挑開清理乾淨DOME SWITCH, 再加點凡士林修復.
作者: ANWKLO 時間: 2020-6-6 19:23
淘左這塊
万能风扇遥控改装板 落地扇电路板控制主板 电风扇通用电脑板, 火線, 公線相通.
[attach]2197616[/attach]
[attach]2197617[/attach]
作者: hon829 時間: 2020-6-6 19:51
淘左這塊
, 火線, 公線相通.
ANWKLO 發表於 2020-6-6 19:23
又係啲阻容降壓板, 唔知可以用幾耐
作者: ANWKLO 時間: 2020-6-6 22:18

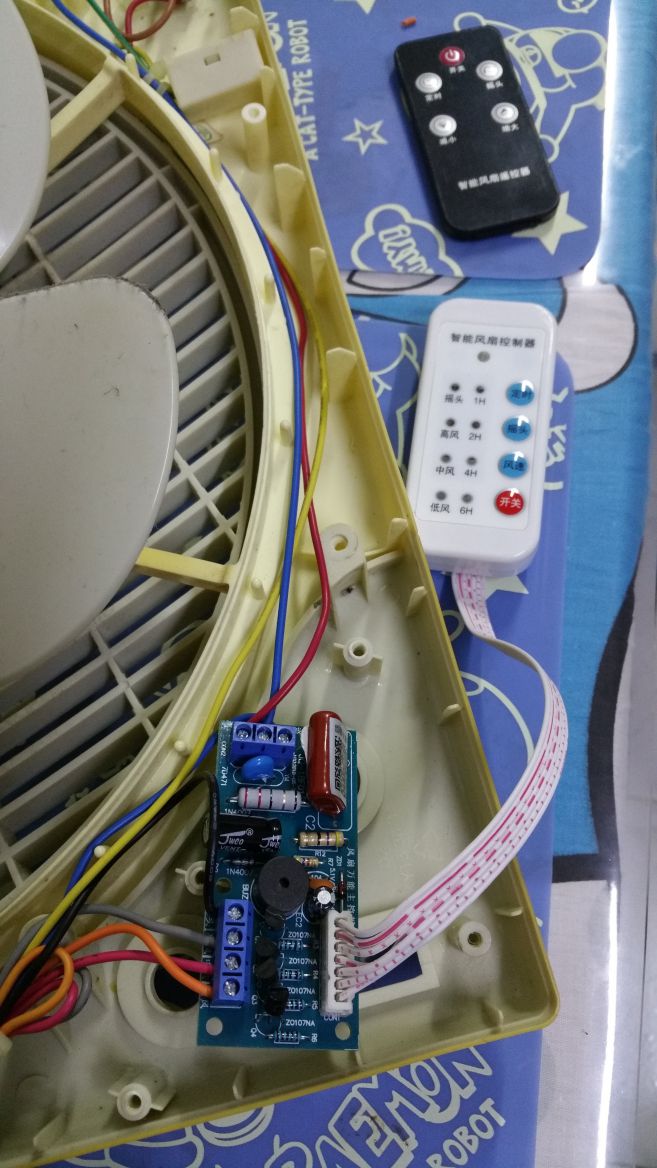

成功接駁開機

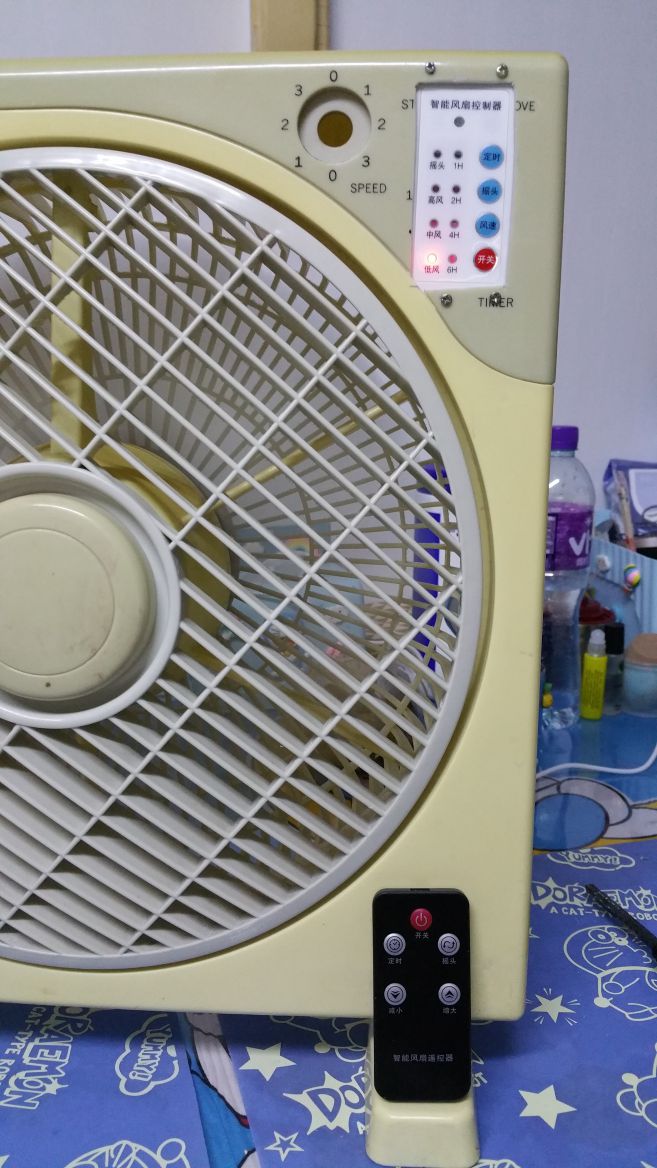

搖控遠距離都可以控制, 原本的搖控要好近先感應到, 多謝各位師兄幫助[attach]2197652[/attach]
作者: diputs 時間: 2020-6-6 22:35
本帖最後由 diputs 於 2020-6-6 22:38 編輯
風速快慢控制是否正確
作者: ANWKLO 時間: 2020-6-6 22:48 標題: 風速, 自然風, 擺頭, 正確, 定時未知?
風速快慢控制是否正確
diputs 發表於 2020-6-6 22:35
(由 HKEPC Android 手機版 發出)
