標題: 請教可否 DIY 維修 健身單車 - 斷帶無阻力 [打印本頁]

---

作者: dearkaki    時間: 2020-11-5 15:27     標題: 請教可否 DIY 維修 健身單車 - 斷帶無阻力

有部健身單車，OTO ZB-1000，早前踩踩下，突然無晒阻力
[attach]2228927[/attach]


家人鬆鑼絲打開主件，指發現有條皮斷了，情況如圖
可能就係因為佢斷咗，帶動唔到阻力輪

請問可否 DIY 換過條帶呢？
唔知那兒可配材料呢？ DIY唔知可否自己搞呢？

謝謝大家賜教



[attach]2228928[/attach]


[attach]2228929[/attach]


[attach]2228930[/attach]


[attach]2228931[/attach]

---

作者: kwliu    時間: 2020-11-5 15:45

DIY無話唔得, 睇你耐性.
都係嗰句, 帶條舊帶出去配
(望下條帶有無marking, 以前我配發電機水泵皮帶寫4PK885, 四坑帶長885mm)
去邊配就睇舊post:
https://www.hkepc.com/forum/view ... =1426788&page=1
https://www.hkepc.com/forum/view ... =2486838&page=1
留意裝返唔係咁易, 因為唔係開口帶, 要打散先可以裝, 仲要較tension.

---

作者: cyberyeah    時間: 2020-11-5 15:47

可以，你條帶叫230J,跟住數下有幾多係槽凸起嘅，4條嘅就買條4峰230J就得喇，淘寶的話就20至30元左右

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: dearkaki    時間: 2020-11-5 16:12






謝謝ching

---

作者: dearkaki    時間: 2020-11-5 16:13







wow～～ 勁，ching 好野，連 230J 都知（其實我都唔知，家人就咁WHATSAPP 嚟給我）

請問係咪 230J 都仲有分「幾多個峰」的呢？謝謝

---

作者: 別問我是誰    時間: 2020-11-5 16:42

本帖最後由 別問我是誰 於 2020-11-5 16:52 編輯

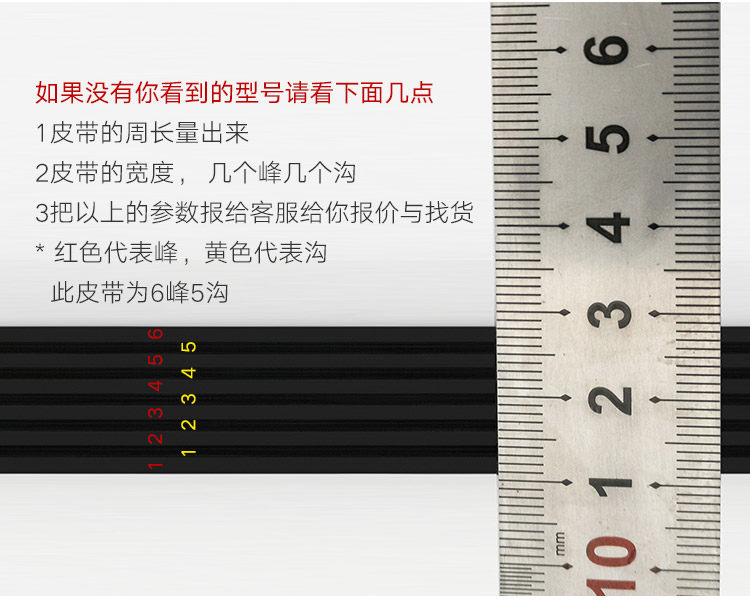

條帶印有個號碼　憑號碼去配就得

周一　我都去新填地街配咗條洗衣機坑帶

5PJE 1196　5P = 5峰4槽　1196 = 長度

新填地街買好很貴　淘　就平十倍以上



[attach]2228940[/attach]

[attach]2228941[/attach]

[attach]2228942[/attach]

[attach]2228943[/attach]

---

作者: dearkaki    時間: 2020-11-5 20:21




請問咁樣係咪做  3峰  呢？

---

作者: andysin    時間: 2020-11-5 21:48



師兄，係咪換過Bearing，個色好似唔係原裝?難唔難換?
我壞了同形號洗衣機既另一面Bearing，諗緊整定買過，(3年壞2次)

---

作者: 新自護軍    時間: 2020-11-5 22:31

回覆 2# kwliu


    +1
屋企都有部差唔多款
爆開咗個殼諗著去淘條皮帶返嚟換
望清楚部機
發覺係要成部拆散晒至換到(入到)條皮帶
難度極高
最尾咩都無搞到
變咗部練關節而唔係練力嘅單車機

---

作者: 別問我是誰    時間: 2020-11-5 22:38


我只換條帶　無換過 Bearing

早兩三年果部　叫樓下舖返嚟整　佢話換 Bearing 收費千一

所以我無換　買過新既算　都係二千零蚊

---

作者: 別問我是誰    時間: 2020-11-5 22:42

本帖最後由 別問我是誰 於 2020-11-5 22:44 編輯

https://s.taobao.com/search?q=%E ... 0201105&ie=utf8

---

作者: kwliu    時間: 2020-11-5 23:09



係Youtube睇咗啲換皮帶教學，如果無得直接拆膠飾板的話就要拆埋腳踏旋臂，拆旋臂要用扑頭同bearing puller, 樓主最好試拆下先，唔係有皮帶都無工具換。

---

作者: dearkaki    時間: 2020-11-6 16:18

感謝咁多位ching，淘寶訂了，到手 diy 再向大家跟進

---

作者: dearkaki    時間: 2020-11-21 23:20

皮帶已經運到手，但想拆開時，要拆成個腳踏，
這個凹了入去的六角匙帽，請問如何拆呢？
用什麼特別工具拆呢？
謝謝指導

---

作者: 1qwer    時間: 2020-11-21 23:35

回覆 14# dearkaki


    套筒，或者你可以試試用尖嘴鉗……

---

作者: dearkaki    時間: 2020-11-22 00:00





尖嘴鉗 試過唔得，夾唔實的

---

作者: 1qwer    時間: 2020-11-22 00:26

回覆 16# dearkaki

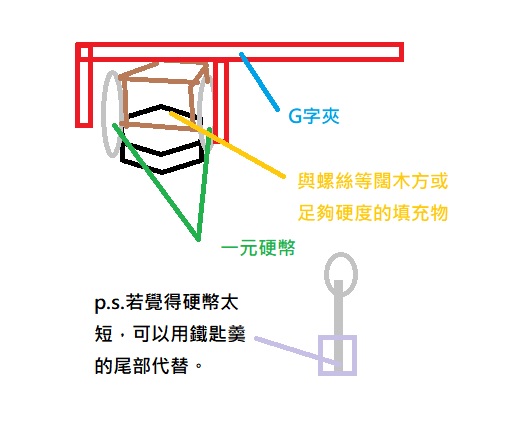

    https://upload.cc/i1/2020/11/22/uGMwle.jpg


ching 若果急用，可以試試自己 diy 上圖的工具，理論上應該得。

---

作者: hon829    時間: 2020-11-22 01:22

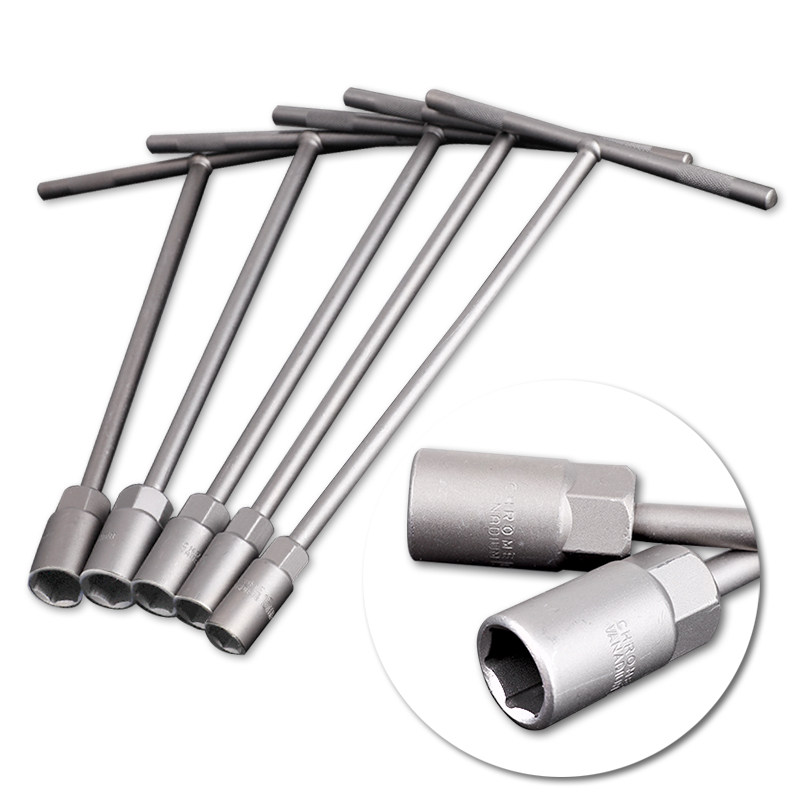

度六角絲帽對邊距離, 買相對(mm)的六角套筒:

---

作者: hkcheng    時間: 2020-11-22 23:13

師兄, 呢條皮帶我換過了. 甩咗粒鑼絲. 仲要bearing ＂找＂先拆到隻腳。。　都吾易攪。。之後仲有手尾。。因為之前果條斷得。　一定有原因。　半日行車都係呢Ｄ皮帶。　幾年都吾會斷。　你用隻腳，　居然可以整斷佢。　架單車入面既Alignment 多數有問題. 慢慢研究啦...

---

作者: dearkaki    時間: 2020-11-22 23:39




我估主要係老化，因坐底有5年啦

---

作者: kwliu    時間: 2020-11-23 21:25



如果係16mm或21mm的話用cheap cheap火咀通你估夠唔夠力？

---

作者: 威化餅    時間: 2020-11-23 21:29

本帖最後由 威化餅 於 2020-11-23 23:15 編輯

直接買一個哩d工具吧, 幾蚊 ...

---

作者: hon829    時間: 2020-11-23 22:40



正常這些位置不用博老命去收緊, 估有幾寸長把手應該鬆倒掛

---

作者: hon829    時間: 2020-11-23 22:46




唔明表達做啲咩

---

作者: liyee    時間: 2020-11-23 23:29

師兄請留意，應該係返牙螺絲

---

作者: 新自護軍    時間: 2020-11-24 15:28

本帖最後由 新自護軍 於 2020-11-24 15:40 編輯

回覆 20# dearkaki


    我覺得唔係
係設計問題
俾我架車你睇下
[attach]2232651[/attach]
2條皮帶設計(腳踩皮帶俾力阻力皮帶)
同我一樣係斷咗踩腳踏嗰條
明顯係設計差
阻力皮帶係得細輪轉大輪
腳踩皮帶就係大輪過中輪(呢個中輪係講緊位置唔係講大細)再去細輪至俾到力阻力帶
呢條帶易斷係關佢過中輪事(過中輪係會屈著條帶嚟過)
我條斷帶係會見到條帶兩面都有磨蝕
對返隔離條阻力帶係好唔同
.........

---

作者: 新自護軍    時間: 2020-11-24 15:34

本帖最後由 新自護軍 於 2020-12-8 15:49 編輯

.....
我理解係咁樣
腳踏->(中輪)紅圈->細輪(同阻力細輪同軸)->阻力輪
......個中輪係壓實皮帶可以食多啲個細輪(呢個係令到佢易斷過阻力帶)

[attach]2235559[/attach]

講漏咗2條皮帶係唔同長度(當時問過大賣家話2條係唔同嘅)

...........
我都係俾腳踏螺絲玩死咗(少踩單車唔知點換)

---

作者: scgaw2000    時間: 2020-12-8 12:52

我條皮帶上年都斷過一次。我係淘寶淘條帶返嚟，廿蚊唔洗，諗住自己拆機換。但我最後都係去到拆腳踏嗰下click住咗，換唔到落去。我有六角套筒，俾我擰到個粒嘢出嚟，但係拆唔到嗰腳踏出嚟。

結果我去咗 OTO 門市，放低幾嚿水，叫佢哋派人上嚟換。（可惜嗰次我冇記低佢係點換條帶，如果唔係我可以跟住做）

依家我又 feel 到條皮帶唔係好妥，諗住睇吓有冇人成功換到⋯⋯

如果真係設計問題，咁我就要諗吓買過部新嘅會唔會更化算。

---

作者: dearkaki    時間: 2020-12-8 12:58






我就係一直hea 住未買六角套筒，所以仲未開工 XD～～～

---

作者: 新自護軍    時間: 2020-12-8 15:28

本帖最後由 新自護軍 於 2020-12-8 15:50 編輯

thanks
......
啱啱去咗揾拆腳踏臂啲片睇
樓主可以睇下
https://www.youtube.com/watch?v=sKzszzwmX_8

---

作者: 新自護軍    時間: 2020-12-8 15:35




    https://www.youtube.com/watch?v=sKzszzwmX_8

---

作者: hon829    時間: 2020-12-8 20:28

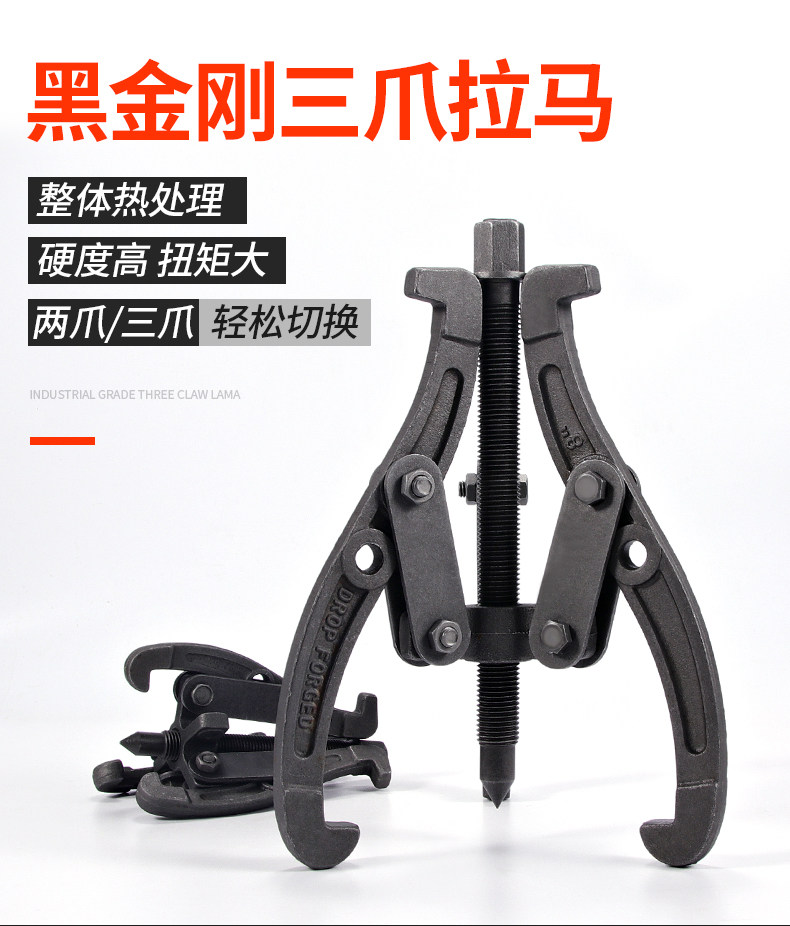

即係話腳踏與軸太good fit要用拉馬工具類去拆出來:

---

作者: dearkaki    時間: 2020-12-23 12:06

先謝謝大家指導，維修完成～ 向大家報告返先

喺淘寶買咗「套筒」，成功除咗腳踏支柄，可以打開膠殼
原來要成組轉盤拆出嚟，先套到新阻力帶
重上帶都要幾用力，幾累，但總算成功

再次感謝大家，又學多一樣野，謝謝～

---

作者: jerrychan0610    時間: 2020-12-23 12:09

要跑幾耐先會跑斷帶?

---

作者: dearkaki    時間: 2020-12-23 12:22






我估都起碼4、5年

---

作者: 新自護軍    時間: 2020-12-23 15:21

本帖最後由 新自護軍 於 2020-12-23 15:23 編輯


弓起弓起
    咦!
我嗰部同你有啲唔同喎(睇過原來同一個model冧把)
係咪2條皮帶一樣咁長???
仲有你部仲有無中間"細轆"(睇返我post28幅圖)???
我見你啲相就唔覺有喇???

---

作者: dearkaki    時間: 2020-12-23 15:39






2條皮帶一樣咁長?

有中間"細轆，攝住佢咁，用平嗰邊掂、唔係用坑連個轆的

---

作者: 新自護軍    時間: 2020-12-23 22:13




皮帶同一個型號???
記得我早兩年問過賣家
佢話兩條皮帶係唔同型號(我理解為唔同長度)
所以咁問

---

作者: 新自護軍    時間: 2020-12-23 22:17

本帖最後由 新自護軍 於 2020-12-23 22:19 編輯



我理解個中轆(紅圈)係咁用
圖上無中轆
圖下有中轆
壓扁條帶等佢食多啲力俾尾轆
所以呢條皮帶易斷過另一條(兩邊磨)
[attach]2239038[/attach]

---

作者: 新自護軍    時間: 2020-12-23 22:24

呢個理解係我試用其他物料嚟代替皮帶時覺得係咁
..........
等我仲以為佢有出改良版添

---

作者: dearkaki    時間: 2020-12-24 02:54







死，蠢咗，我無留意同影相添

---

作者: dearkaki    時間: 2020-12-24 02:55







yyyeessssss！ 我正係紅轆咁裝，壓住帶背

---

作者: xiao    時間: 2020-12-24 13:51

阻力輪如果可換成發電機, 控制發電的電流就有不同運動阻力負荷, 運動順便充電, 環保又不白浪費人肉瓦特, 不知道有沒有賣這類機器
