作者: C_Law    時間: 2021-4-4 01:04     標題: 巴蕉扇(12# 換板後重生)

本帖最後由 C_Law 於 2021-5-1 04:52 編輯

天氣轉熱，又係時間拎風扇出街用。但一個不小心用錯 19V 牛去充 ，之後就無反應了！
[attach]2256653[/attach]

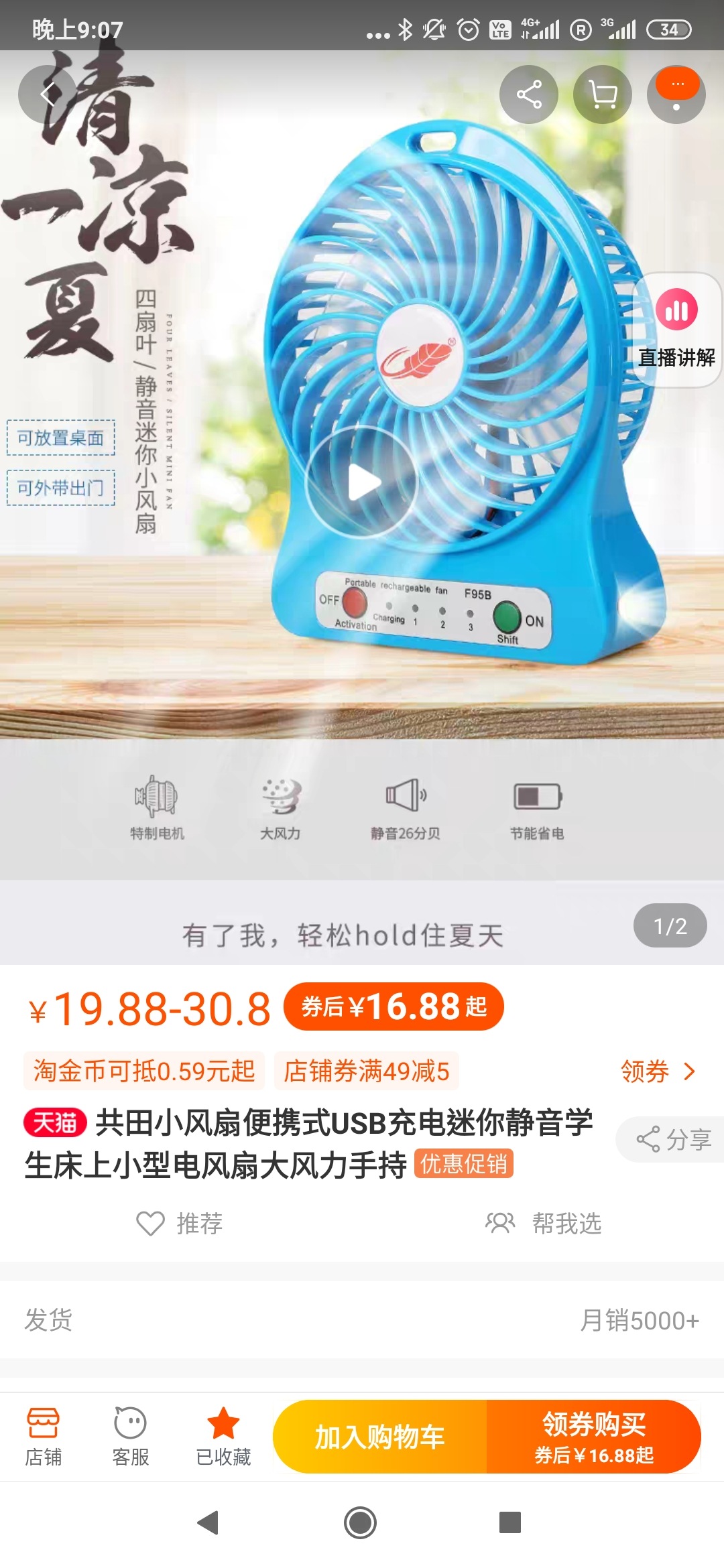

今年香港街賣這類扇 F95B 市價幾多呢？

拔出去摩打的插頭，駁 5V 入去係識轉，起碼摩打未死。淘寶睇過有齋線路板賣，但未計落香港的運費都要大約 ￥10 一塊(有標價平的，但要收大陸段運費，計起來其實都係一樣)。

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: hon829    時間: 2021-4-4 01:21

可能淨燒充電芯片tp4056而已

---

作者: C_Law    時間: 2021-4-4 01:58



左邊粒 Push switch 對上的 IC？

拆走這 IC 有無機會用得返把扇？
大不了用到無電時拆粒電放去其他充電器充電。

其實買過把新扇又或者換板都不貴，只係來得 DIY 區，都係手痕想搵事做！

如果不打算換板、又救不到塊舊板，有無提議，把舊扇的屍骸可以有什麼搞作？

---

作者: rwkero2    時間: 2021-4-4 02:15

就咁比5-9V入去紅黑線會唔會轉到, 之前執到一把正常拆開睇, 摩打果度有hall sensor負責換相, 跟住冇再研究落去

---

作者: kwliu    時間: 2021-4-4 05:12

回覆 1# C_Law

Micro USB接口點解會入到19V?
你試下bypass保護板線路睇下佢換檔同升壓有無問題。

---

作者: C_Law    時間: 2021-4-4 05:33

本帖最後由 C_Law 於 2021-4-4 05:47 編輯


以下舊 Post 的 4#、15#。
https://www.hkepc.com/forum/viewthread.php?fid=19&tid=2612420

之前整了抽線，讓 USB 錶頭可以量度一個 2 並 3 串 18650 的 Notebook 外置電池盒的輸入/輸出 A 數和 Wh，結果一時大頭蝦，搵返把巴蕉扇出來諗住充電時駁錯線，誤用 DC19V 火牛經個 USB 錶頭再駁 USB micro 線去巴蕉線。

好彩係駁錯風扇，以低價值的損失買到一個教訓，以後應該識得加倍小心。如果今次係駁錯手機就銀包大出血囉！

講開個外置電池盒，以下是之前做過的測試結果：
https://www.hkepc.com/forum/viewthread.php?tid=2613391

---

作者: hon829    時間: 2021-4-4 09:26




係! 跟跟IC part no.
USB 頭正常只入電俾4056, 故最大可能淨燒它

淘開買件4056充電板拆零件都幾低玩 但IC肚有散熱PAD焊接要點工夫吧
https://s.taobao.com/search?q=tp ... &sort=sale-desc

---

作者: kwliu    時間: 2021-4-4 10:46



如果插咗電池都無反應就應該唔只燒充電IC

---

作者: Dcup    時間: 2021-4-4 13:02

黎D燒得一定成抽燒，未見過只換IC就著得翻

---

作者: wyhui5124    時間: 2021-4-4 16:37

本帖最後由 wyhui5124 於 2021-4-4 16:39 編輯


電池管理有兩部份,Battery charging 同 Battery protection,線路大致係咁:
https://electronics.stackexchang ... ing-and-discharging

插電後,他一下電池+同MOSFET兩邊有冇電壓,假如一邊有一邊冇,可以試吓bypass咪粒MOSFET,睇吓著唔著
[attach]2256749[/attach]

---

作者: nganshiu    時間: 2021-4-4 18:14

巴蕉扇通常用耐了, 軸芯杯位有異響.
冇異響留返當零件

---

作者: C_Law    時間: 2021-5-1 03:56

本帖最後由 C_Law 於 2021-5-1 04:50 編輯

淘開其他東西，順便淘埋塊巴蕉扇的線路板。盛惠 ￥6.3/2塊，另加 ￥3.8 大陸段運費。

上面係新板，下面係原裝板。塊新板線路係單面，線路簡單好多。

手術前：
[attach]2261257[/attach]

手術後：
[attach]2261258[/attach]

手術後，三個風力都明顯比原裝板慢，不過我覺得好事，因為原本風力太猛，開大風，將把風扇放平滑檯面上，把扇會自己吹到自己跣走，換上新板後風力減弱，終於可以乖乖地企定定。

不插電池，經 USB 線供電，睇下電流量，首先係開細風：
[attach]2261259[/attach]

中風：
[attach]2261260[/attach]

大風：
[attach]2261261[/attach]

只係開粒 LED：
[attach]2261262[/attach]

充電中：
[attach]2261264[/attach]
充得好慢，粒電是放入 F12 充滿後，再係 F12 開了一個鐘，之後拆出來放入換新板後的 F95B 充電，電流只得 0.35A。原裝舊板燒之前無度過，所以無得比較，但係同樣狀態的電用同一個電源經 F12 充電，係超過 1A。

現在充了大約 100 分鐘 ，都只係充入了 2.2Wh。
(更新：終於充完變綠燈，總共用了 2h21m25s 充入了 2.52Wh！同 F12 比較，應該只需要大約 1h。)

原裝舊板遺照 ：
(Click 圖可放大)
[attach]2261263[/attach]

---

作者: kwliu    時間: 2021-5-1 05:12



新板cost down得好緊要，保護板同充電IC都似cut咗，無得改FB電阻去改輸出電壓。

---

作者: mdws2002    時間: 2021-5-1 07:28


新嗰塊似係山寨板而非原裝板。

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

---

作者: idolclub    時間: 2021-5-1 09:57


剛才也測了一下現時用緊的 F95B，不裝電池USB直接供電時的 1、2、3 檔電流分別是 0.29A、0.55A 和 1.06A，電池充電電流則是 0.6A

---

作者: hon829    時間: 2021-5-1 10:25

印象淨扇鴨街都只賣二三十蚊, 但淨山寨板都要近平價, 靈願買新算

---

作者: C_Law    時間: 2021-5-1 16:04

本帖最後由 C_Law 於 2021-5-1 16:57 編輯


Thx~~~
現在測試緊充滿電後留低電池在風扇內閒置會否走電。以前這把扇走電走得好快，如果留低電池在風扇內閒置，過一兩個禮拜就會走電走到開不著，所以以往一充完電就會攝張紙仔隔開電池正極和風扇的接電片，要用時才拿開張紙仔。

雖然 F12 和 F95B 是兩把不同扇，摩打也不同，不宜用作比較。但剛剛都手痕用把 F12 測試過，放粒充滿的電入去開中風半個鐘，然後充電，剛開始充電的電流係 1.2A，之後慢慢跌。至於不入電池直接用 USB 供電時開大、中、細風的電流分別大約是：1.3A、0.8A、0.35A。



這塊新板係山寨版的線路板。



近一兩個月都無出過鴨街，不知市價。

本來都打算如果要出鴨街就買過把新扇，但結果係先要去淘，既然淘開就淘塊板返來玩下。

---

作者: mouseman    時間: 2021-5-13 07:48



$30-45 for a new

---

作者: xiao    時間: 2021-5-13 11:20

全部都是磨掉IC碼的垃圾級設計嗎

---

作者: louishkepc2    時間: 2021-5-13 21:09



正品共田扇16.8一把 壞左換左佢啦
