作者: ylkyeung 時間: 2017-9-2 22:21 標題: EK M.2 NVMe 散熱片 簡單開箱及測試(Samsung SM961 & 960PRO 512GB)
本帖最後由 ylkyeung 於 2017-9-3 11:15 編輯

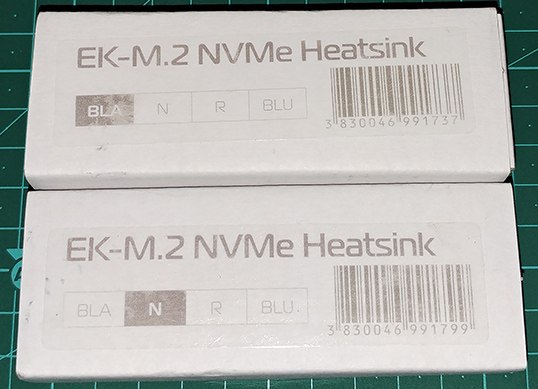

等左成個月，終於到手; 兩條連運費大約35USD。
原先八月中發貨，點知EK話材料供應商出問題，結果要遲多個星期先出貨。
SM961 512GB 簡單開箱及測試
Samsung 960Pro 512GB NVMe SSD 簡單開箱及測試

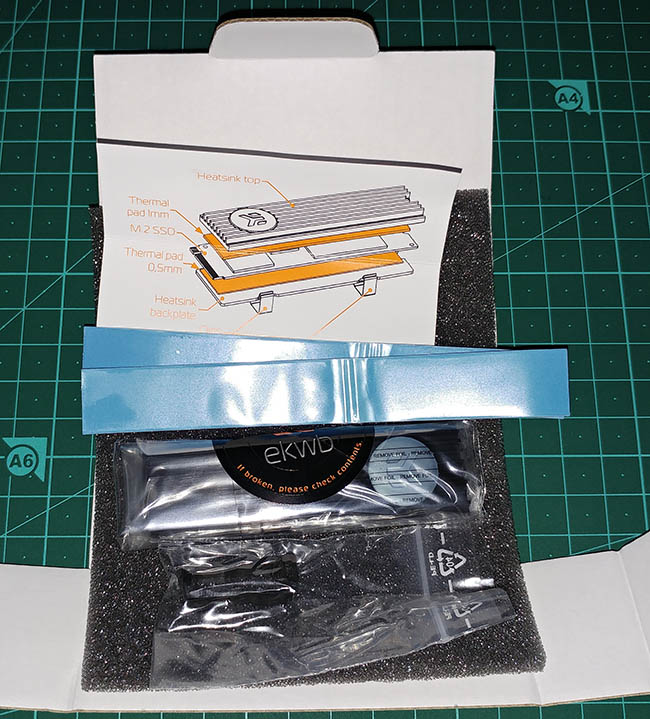

Thermal pad 有分 1mm同0.5mm厚

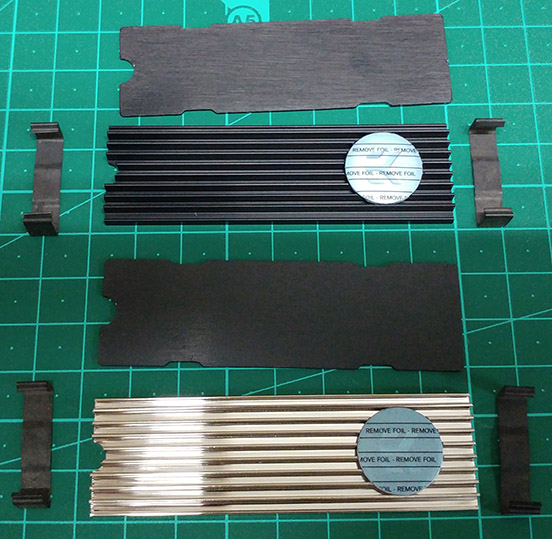

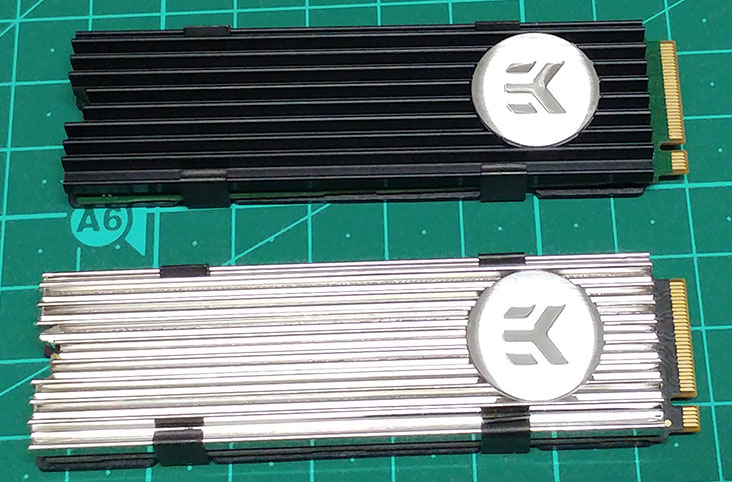

正面:
背面:

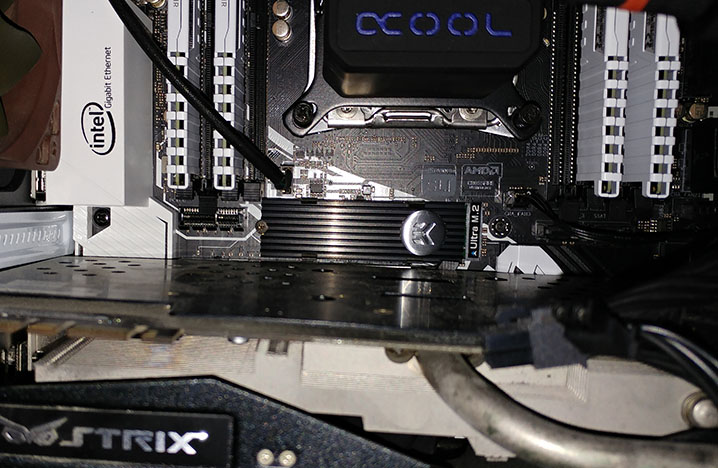

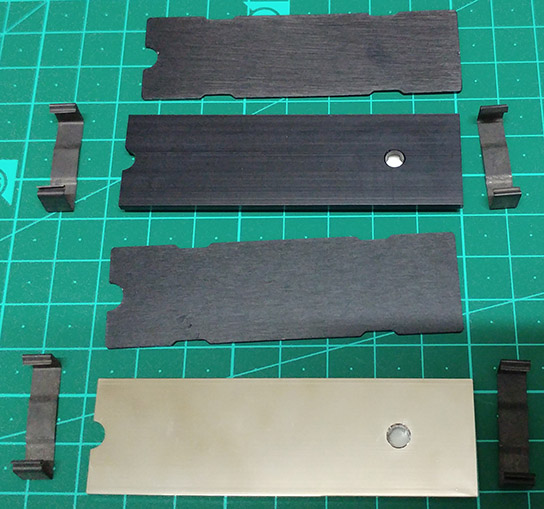

Thermal pad 有分 1mm同0.5mm厚, 好難扣實; 個尾位要對齊, 唔係上唔到螺絲。

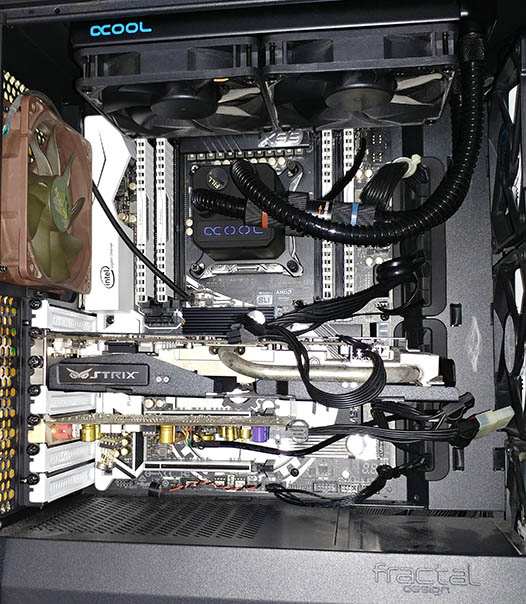

前3 12CM入風, 上2後1 12CM出風

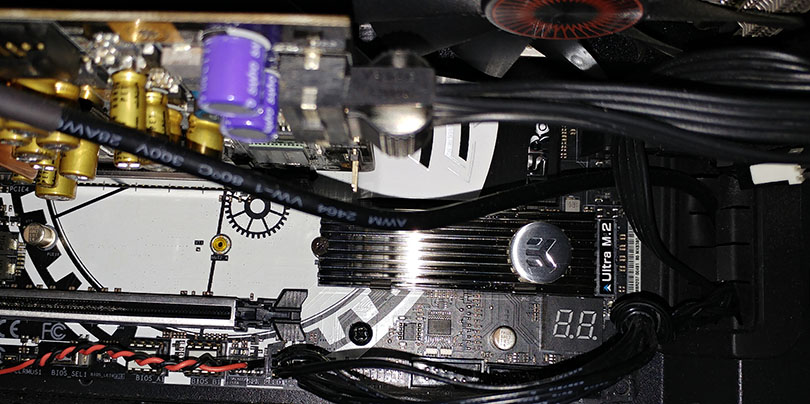

已貼實粒 Debug燈

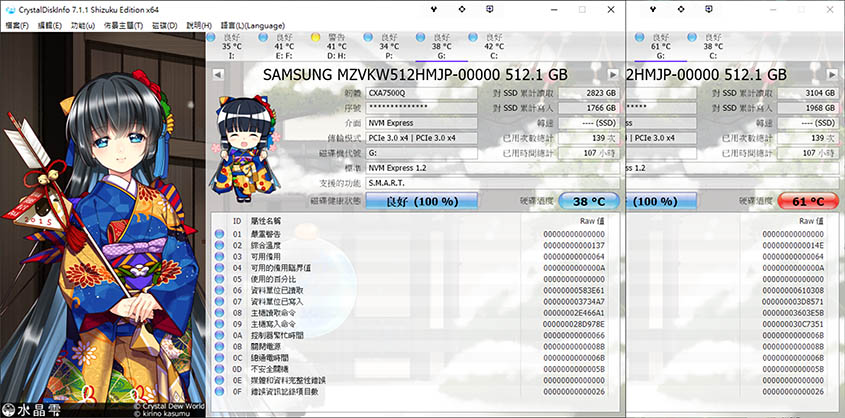

Samsung SM961 512GB 未裝散熱片(室溫~24℃) 23℃相差
Samsung SM961 512GB 已裝散熱片(室溫~29℃) 13℃相差

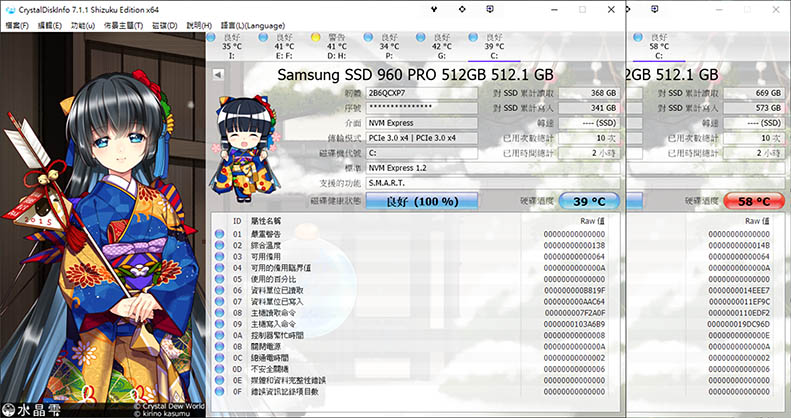

Samsung 960 PRO 512GB 未裝散熱片(室溫~24℃) 19℃相差

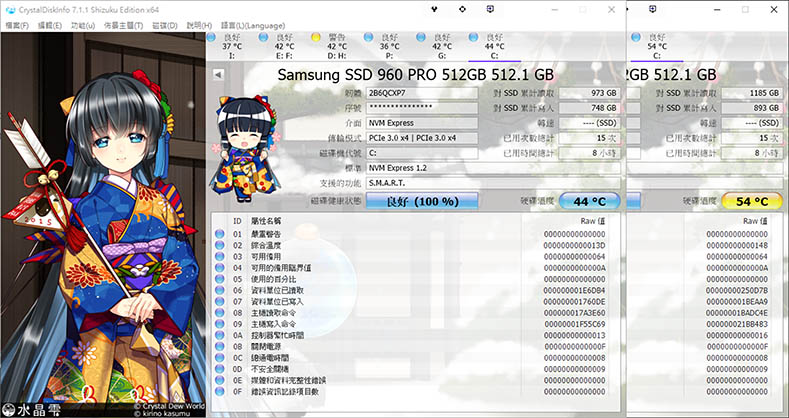

Samsung 960 PRO 512GB 已裝散熱片(室溫~29℃) 11℃相差
PLEASE NOTE:
The heatsink is compatible with all single sided type 2280 M.2 NVMe SSDs (22mm wide, 80mm long).
The heatsink is compatible with M.2 (NGFF) connectors 4.2mm height (as seen from examples).
It's mandatory to mount thermal pads on both sides of the M.2 NVMe SSD.
Config:
CPU: Intel E5-2678v3 12C24T 2.5GHz @3.3GHz
Display: ASUS GTX970 STRIX
MB: ASRock X99 Taichi
RAM: Corsair Vengeance LPX DDR4 2666MHz 32GB Kit (4x8GB) @2133MHz
NVMe SSD: SuperMicro SM961 512GB, Samsung 960Pro 512GB
SSD: Intel 730 480GB, 240GB
HDD: WD Black 1TB,640GB
PSU: Corsair RM750 (80 PLUS Gold)
Sound Card: ASUS Xonar Essence STX (2x OPA627SM + 2x AD827SQ)
HS: Alphacool eisbaer 240
Case: Fractal Design Define C (Window)
OS: Windows 10 Pro
圖片附件: 1.jpg (2017-9-2 22:20, 118.08 KB) / 下載次數 142https://www.hkepc.com/forum/attachment.php?aid=2008820&k=bd095acfbb48de040288167df84b5048&t=1781432281&sid=28juZnY67f
圖片附件: 3.jpg (2017-9-2 22:20, 132.87 KB) / 下載次數 138https://www.hkepc.com/forum/attachment.php?aid=2008821&k=d991e2ac6e2575fec339104f80c135a3&t=1781432281&sid=28juZnY67f
圖片附件: 11.jpg (2017-9-2 22:20, 128.46 KB) / 下載次數 117https://www.hkepc.com/forum/attachment.php?aid=2008822&k=e4ae3732c3944c875ca390826809a44e&t=1781432281&sid=28juZnY67f
圖片附件: 13.jpg (2017-9-2 22:20, 109.13 KB) / 下載次數 152https://www.hkepc.com/forum/attachment.php?aid=2008823&k=2e035679a0d002c2975a9dd096af709e&t=1781432281&sid=28juZnY67f
圖片附件: 15.jpg (2017-9-2 22:20, 119.44 KB) / 下載次數 144https://www.hkepc.com/forum/attachment.php?aid=2008824&k=291c4f540dd3218d0d42952152919ab0&t=1781432281&sid=28juZnY67f
圖片附件: 21.jpg (2017-9-2 22:20, 125.83 KB) / 下載次數 125https://www.hkepc.com/forum/attachment.php?aid=2008825&k=2084e7815254b75fb2ab16e7f1f3f9dd&t=1781432281&sid=28juZnY67f
圖片附件: 23.jpg (2017-9-2 22:20, 119.48 KB) / 下載次數 157https://www.hkepc.com/forum/attachment.php?aid=2008826&k=076ac5fc90d8e3c217230cacf58c4031&t=1781432281&sid=28juZnY67f
圖片附件: 25.jpg (2017-9-2 22:20, 124.9 KB) / 下載次數 149https://www.hkepc.com/forum/attachment.php?aid=2008827&k=da134d5e928529b6924106972ecc2a50&t=1781432281&sid=28juZnY67f
圖片附件: 960Pro_with-EK_29C.jpg (2017-9-2 22:20, 112.27 KB) / 下載次數 112https://www.hkepc.com/forum/attachment.php?aid=2008828&k=e26ebc80727d7d91bb71fa2757442afd&t=1781432281&sid=28juZnY67f
圖片附件: 960Pro_without-EK_24C.jpg (2017-9-2 22:20, 113.23 KB) / 下載次數 135https://www.hkepc.com/forum/attachment.php?aid=2008829&k=5941caacfc0b8f191c6157794360ee52&t=1781432281&sid=28juZnY67f
圖片附件: SM961_with-EK_29C.jpg (2017-9-2 22:20, 116.69 KB) / 下載次數 145https://www.hkepc.com/forum/attachment.php?aid=2008830&k=5fa64243eeac303d2f56d7e65cdf3da5&t=1781432281&sid=28juZnY67f
圖片附件: SM961_without-EK24C.jpg (2017-9-2 22:20, 116.57 KB) / 下載次數 145https://www.hkepc.com/forum/attachment.php?aid=2008831&k=df1e67bad94a00d9725bbe4ffb07072e&t=1781432281&sid=28juZnY67f
作者: housing 時間: 2017-9-3 03:09
我都等緊兩件EK散熱，早兩日謂已寄出。
作者: strivekin2 時間: 2017-9-3 07:47
等左成個月，終於到手; 兩條連運費大約35USD。
原先八月中發貨，點知EK話材料供應商出問題，結果要遲多個星 ...
ylkyeung 發表於 2017-9-2 22:21
師兄，用咩程式可以睇溫度?
作者: 135799 時間: 2017-9-3 10:51
近排有意升級參考下都吾錯
作者: ylkyeung 時間: 2017-9-3 11:12
回覆 3# strivekin2
CrystalDiskInfo
作者: rt6688 時間: 2017-9-3 12:42
回覆 strivekin2
CrystalDiskInfo
ylkyeung 發表於 2017-9-3 11:12
師兄M2有冇撕貼子?
作者: ylkyeung 時間: 2017-9-3 13:01
回覆 6# rt6688
無撕貼子, 直接貼上Thermal pad
作者: gpad3 時間: 2017-9-3 18:12
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ylkyeung 時間: 2017-9-3 18:39
回復 8 #gpad3
導熱膠（圖2藍色膠貼）
