標題: [操作疑難] TS-453Be用淘淘PCIe卡安裝M.2 SSD建立volume(更新:3D打印直擋片) [打印本頁]

---

作者: wannasmile    時間: 2018-4-30 12:17     標題: TS-453Be用淘淘PCIe卡安裝M.2 SSD建立volume(更新:3D打印直擋片)

本帖最後由 wannasmile 於 2018-12-20 14:58 編輯

一直對453Be無M.2 slot耿耿於懷, 剛剛上淘訂左張29.9人仔M.2 card, 準備將OS轉4.3.3, 用來建立SSD volume, 再轉回4.3.4。

買了NVMe SSD, 已成功建立volume, 主要用來放VM, 使VM效能加快。

(2018-12-20)

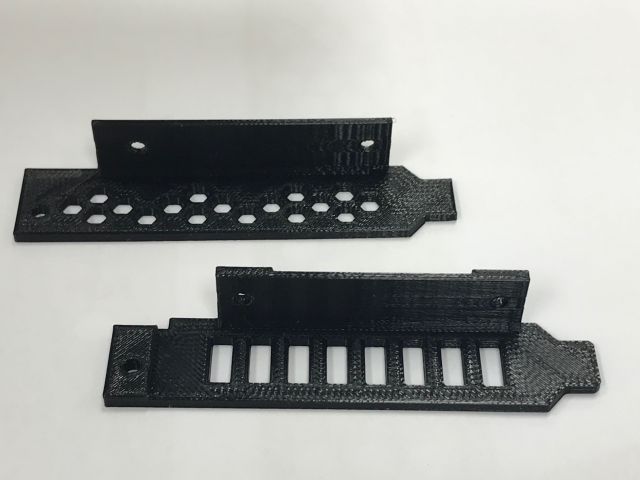

另外自製了PCIe直擋片。

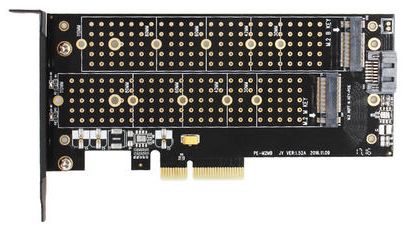

圖片附件: M2card.jpg (2018-4-30 12:17, 24.32 KB) / 下載次數 124
https://www.hkepc.com/forum/attachment.php?aid=2056007&k=88a13ae6955f255014e94c947169fb5b&t=1781904468&sid=VGWM0baS0c



圖片附件: bracket.jpg (2018-12-20 11:25, 33.24 KB) / 下載次數 116
https://www.hkepc.com/forum/attachment.php?aid=2100120&k=d4b17bfdb472176a85aaeb169be0042a&t=1781904468&sid=VGWM0baS0c

---

作者: mateddy    時間: 2018-4-30 13:30

LM 等報告
傳聞 third party M.2 card 只可以做 cache，唔可以起 volume 或 qtier⋯⋯

---

作者: tfkong    時間: 2018-4-30 13:44

留名also,

我都買左2條cheap cheap M2 256GB, 想部分做volume 裝系統和apps,  同時又想做埋cache,  但cache w+r,  必需要用RAID 1. 咁既要求係米最少要3條/個SSD先做到呢？

---

作者: kofz    時間: 2018-4-30 16:58



    係

淨係 cache w+r 已經必須兩條

---

作者: 5qg    時間: 2018-4-30 19:18

回覆 3# tfkong


師兄, TS-473 內置的2個 M2. SSD , 是可以做 系統安裝, 咁4個SATA HD storage data only.
Is it right?

---

作者: tfkong    時間: 2018-4-30 23:01

我用TS-673;  依家係用內置2個M2 做個RAID1 裝統，其他bay儲野。

但聽上面Ching咁講，會轉策略，改做裝多隻SATA 2.5 SSD裝系統，2個M2 RAID 1 做 cache R/W.

---

作者: tfkong    時間: 2018-4-30 23:04



You are right.  The machine can be operated with this setting (i.e., two M2 for system installation,  other harddisk for data storage).

---

作者: 【聰仔】    時間: 2018-5-1 02:09



    塊擋版如果係圖咁樣，應該插唔入喎

via HKEPC IR Pro 3.2.0 - iOS(2.2.1)

---

作者: 5qg    時間: 2018-5-1 12:22

本帖最後由 5qg 於 2018-5-1 12:34 編輯

回覆 7# tfkong


  師兄, 系統M.2 SSD 其實用256GB 都夠用, 是嗎? 你的M2.SSD 是什麼BRAND & MODEL 有沒有加Heatsink?＿

---

作者: tfkong    時間: 2018-5-1 14:25

M2 256GB裝系統同apps係夠用，不過裝左系統就唔可以攞黎用cache,  要用另一條M2黎做cache (read only), 如果要做 read/write cache,  咁就要兩條M2 行RAID 1, 咁系統同apps就要搵另一個SSD裝了。

我M2用micron 1100 256GB, 加了heatsink, 不過痴得唔係好貼，應該會買過啲導熱膠和橡筋再痴好啲。

---

作者: 5qg    時間: 2018-5-1 14:55

回覆 10# tfkong


read/write cache 是好重要嗎?
我自己一個人用多, 是不是沒有必要呢?

---

作者: wannasmile    時間: 2018-5-1 15:03

http://www.hkepc.com/forum/viewthread.php?fid=219&tid=2413561

此處師兄講一條SSD都可設定Cache Read/Write

---

作者: tfkong    時間: 2018-5-1 17:09

可能心理大過需要。

---

作者: tfkong    時間: 2018-5-1 17:10



    多謝資料提供，如果得可以慳返個Bay

---

作者: tfkong    時間: 2018-5-1 17:21

[quote]回覆  tfkong


read/write cache 是好重要嗎?
我自己一個人用多, 是不是沒有必要呢? ...

現在部TS-673, 單機用Win 7 經 LAN (已set 埋LACP)  upload/download SSD to SSD 都係得80MB/s左右。 我都未確認係米有需要用cache.  應該先搞好個network再決定。

雖然部機係跟優惠平左，但呢個performance真係唔太滿意。

---

作者: stanley_chung    時間: 2018-5-1 18:19

隻router 也可能會影響performance. 80M/s 也唔錯，試下copy 單個10G 以上file，可能會快d.
copy file (file station / SMB), 我覺得read / write cache 沒有特別大幫忙，畢竟NAS 的CPU 不是太強。假如你用VM , read / cache or Qtier 會覺得明顯分別，但不要跟desktop 用VM 去比較，因為兩者的硬件規格不同

---

作者: Freak    時間: 2018-5-1 20:17



我都有453BE, 但買了一張單SLOT M2咭用, 而家成功要黎做R/W CACHE. 我之前都有諗過買呢張雙SLOT咭, 但呢張咭一個SLOT係PCIE NVME, 另一個係SATA, 我有D懷疑SATA果個SLOT會唔會用唔到, 等樓主報告...

---

作者: tfkong    時間: 2018-5-1 20:34

提供多啲資料給大家參考：

剛剛再試：

PC - HP Microserver Gen8 (G1610T; 16GB ram; SSD=OCZ  Dencste351M16; LAN teaming tx=1Gbps rx=2Gbps)  connect to Netgear GS108T (LACP disable)

NAS - Qnap TS-673 (8GB ram, M2 SSD=Mircon 1100x2 RAID 1;  LAN 1&2 port trunking; Balance-alb mode)  connect to Netgear GS108T (LACP enable)

Router/firewall - Netgear SRX5308 (係呢個case,  我覺得用乜router也分別不大)

8~10MB的jpg檔；約100個； 經Win7 Network互抄；約75~80 MB/sec

150~180 MB的mp4 檔；約10個；經Win7 Network互抄；約105~110MB/sec

個人結論：
1. Port trunking + LACP, 係單機對單機情況下，transfer rate 無improvement
2. 現在主流機械harddisk的transfer rate應該可以超過125MB/sec,  所以樽頸都係係network speed到，估計NAS就算開SSD cache, 係互抄file 方面，transfer rate results應該同上面差唔多。
3. 或許用了SSD cache可能對NAS內部應用或photostation preview會有幫助，這點希望有Ching分享。謝謝。

---

作者: avboy99    時間: 2018-5-1 21:06

留名also,

---

作者: tongkai    時間: 2018-5-1 21:21

本帖最後由 tongkai 於 2018-5-1 21:23 編輯

VM=CPU>SSD>RAM
我由 M.2 cache 轉番 Volume
P.S. 每一次 snap shot 如果 volume 用 cache 會清空全部 cache 一次
P.P.S, VM 重度使用者, 等 682T +10G  upgrade

---

作者: schmike    時間: 2018-5-2 17:52



    我隻453一月買
上星期死左無反應
新機又話張m2卡死

via HKEPC IR Pro 3.3.1 - Android(2.3.0)

---

作者: stanley_chung    時間: 2018-5-3 11:07

回覆 21# schmike
用原廠PCIe card ??

---

作者: schmike    時間: 2018-5-3 18:38



    原廠qm2

via HKEPC IR Pro 3.3.1 - Android(2.3.0)

---

作者: wannasmile    時間: 2018-5-3 21:02

已成功用淘淘平PCIe卡建立SSD volume。

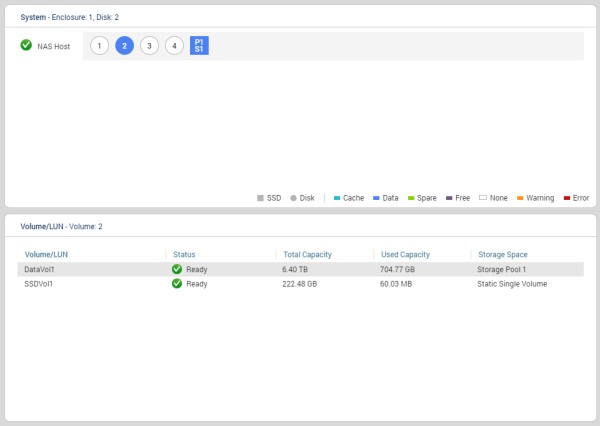

圖片附件: SSDvol.jpg (2018-5-3 21:02, 18.87 KB) / 下載次數 67
https://www.hkepc.com/forum/attachment.php?aid=2056780&k=af1c83947b533faf9eb79fb1278f4a97&t=1781904468&sid=VGWM0baS0c

---

作者: schmike    時間: 2018-5-3 21:42



    淘左邊隻？

via HKEPC IR Pro 3.3.1 - Android(2.3.0)

---

作者: wannasmile    時間: 2018-5-3 21:50

#1 有圖

---

作者: schmike    時間: 2018-5-3 21:53



    行唔行到Qtier?

via HKEPC IR Pro 3.3.1 - Android(2.3.0)

---

作者: wannasmile    時間: 2018-5-3 22:02

建立volume時有Qtier選項, 但我沒有選用Qtier

---

作者: tfkong    時間: 2018-5-3 22:30

你叫買原廠卡既情何以堪

---

作者: stanley_chung    時間: 2018-5-4 08:50

#1 顯示雙slot PCIe card, system 只睇到一個？原廠PCIe card 插一條M.2 SSD, 另一個會顯示empty.

---

作者: stanley_chung    時間: 2018-5-4 09:02

平均有100MB/sec, 算唔錯.

---

作者: wannasmile    時間: 2018-5-4 09:21




一條NVMe, 另一條係SATA, 只能用SATA CABLE插SATA SLOT用。所以原廠始終有優勢的, 但價錢貴幾十倍。

---

作者: stanley_chung    時間: 2018-5-4 09:22

回覆 32# wannasmile
多謝分享。

---

作者: vacun    時間: 2018-5-4 09:26

Lm follow post and Thx Ching share^^

---

作者: chiman83    時間: 2018-5-4 09:32

呢張單slot唔知有無ching試過

https://detail.tmall.com/item.ht ... skuId=3761432083061

---

作者: wannasmile    時間: 2018-5-4 09:38

其實淘仔呢類卡, 只係將PCIe轉接到NVMe SSD上, 基本上不需要電子零件的, 所以分別不大, 有D貴少少的有電源電路, 可提供較大電流。

---

作者: Freak    時間: 2018-5-4 09:52

回覆 35# chiman83 用緊一張單slot 都係淘返黎 原本用來做rw cache 但效率好低 而家轉佢做system vol, 反而仲實際

---

作者: wannasmile    時間: 2018-5-4 10:05




我的HD的R/W都能在100MB/s, 冇諗過用SSD cache(除非升級10GB LAN), 所以都係將SSD建storage volume。
另外先試建立thick volume, 個overhead好大, 未見官先打八十, 我條256GB剩下約160GB可用, 於是設定static volume。

---

作者: chiman83    時間: 2018-5-4 10:08

本帖最後由 chiman83 於 2018-5-4 10:09 編輯

回覆 37# Freak


我而家部253be直頭係vol 1插ssd裝系統同app
vol2插hdd放data....  但用vol 1 SSD行VM  win7/10都比想像中慢

所以先考慮再加PCIe SSD......

---

作者: Freak    時間: 2018-5-4 10:44

回覆 39# chiman83 其實果部nas只係一部atom 快極有限 換ssd都無補於事

---

作者: Freak    時間: 2018-5-4 10:47

我見到佢個sys reserved 用左成70gb, 唔知reserve咩會用成70gb咁多

---

作者: wannasmile    時間: 2018-5-4 11:21




    所以我用static volume, 基本上可全部容量用盡, 而且又是最快的。

---

作者: stanley_chung    時間: 2018-5-4 12:29

回覆 41# Freak
應該是system disk , 因為會包括 apps.
我reverse 了 150G！！

---

作者: Freak    時間: 2018-5-4 12:31

回覆 43# stanley_chung 我都想知佢rev咁多黎做咩 windows 10加埋堆program先30gb有找 qts要70gb擺咩要咁多位？

---

作者: Freak    時間: 2018-5-4 12:34

回覆 42# wannasmile 其實未介vol出黎前 qts都係容許我整一個max 145gb vol出黎 不論thick,定static, 當然thick vol後再係vol內食多我17gb唔知做咩

---

作者: wannasmile    時間: 2018-5-4 12:44




    你個SSD本身有幾多容量?

---

作者: Freak    時間: 2018-5-4 12:51

回覆 46# wannasmile 256gb

---

作者: wannasmile    時間: 2018-5-4 12:54

我都係256GB的, volume有238GB可用。
試了windows 7 VM 2 cores，在HDD開機需39秒, 在SDD需28秒。

---

作者: chiman83    時間: 2018-5-4 13:17

回覆 48# wannasmile

ching想問你個VM win7開唔開到音效?
我唔知點解WIN XP / 7 /10 都係無左聲
上一個版本連windows都裝唔到

---

作者: wannasmile    時間: 2018-5-5 15:49

加呢粒野就可以出聲。


圖片附件: usbaudio.jpg (2018-5-5 15:48, 9.12 KB) / 下載次數 72
https://www.hkepc.com/forum/attachment.php?aid=2057160&k=1bb7b8e413ad1d2b6ad5eb77a452fc07&t=1781904468&sid=VGWM0baS0c

---

作者: chiman83    時間: 2018-5-5 21:42

本帖最後由 chiman83 於 2018-5-5 21:44 編輯


ching我意思係內聯或街外用ie/safari連入vm無聲
都唔知邊度set錯野～

---

作者: wannasmile    時間: 2018-5-6 15:52

我試過用browser出唔到聲, 用spice就OK。

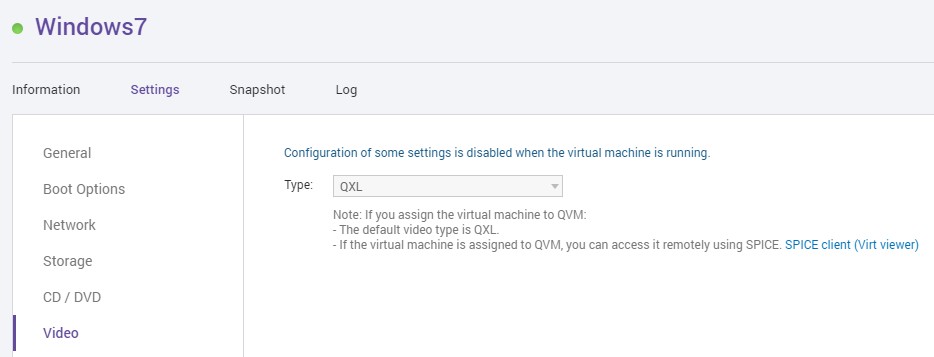

圖片附件: spice.jpg (2018-5-6 15:52, 29.24 KB) / 下載次數 87
https://www.hkepc.com/forum/attachment.php?aid=2057436&k=76ce67611ed499aa0cbe1c3e31e9726a&t=1781904468&sid=VGWM0baS0c

---

作者: avboy99    時間: 2018-5-7 10:39

回覆 1# wannasmile


想問有沒有設定RAID 1 (Mirror) ?

因為兩張卡都不同速度影響性能表現.

---

作者: wannasmile    時間: 2018-5-7 15:02

只用了一張NVMe SSD咭, 用作store volume

---

作者: CDman    時間: 2018-5-8 13:50

回復 54 #wannasmile

想請問ching買咗邊張 nvme m2?
正諗緊用bx300 480gb (會用咗一個bay) 定入一條nvme加淘淘nvme card

Thanks

via HKEPC Reader for Android

---

作者: wannasmile    時間: 2018-5-8 14:38

本帖最後由 wannasmile 於 2018-5-8 14:40 編輯

我用平平的ADATA SX6000, 行NVMe的, 不佔用SATA位。

---

作者: CDman    時間: 2018-5-8 14:57




    I see. Thanks Ching

---

作者: CDman    時間: 2018-5-17 16:30

成功用4.3.3 setup咗vol on 3rd party pci-e to m.2 card

但係條m. 2 成62 度好似好熱咁

via HKEPC Reader for Android

---

作者: wannasmile    時間: 2018-5-17 16:40

有冇散熱片, 我張M.2唔過40度。

---

作者: CDman    時間: 2018-5-17 17:30

用左跟條SSD 嗰塊. 可能唔夠..

---

作者: kwaang24    時間: 2018-5-17 23:38




    有冇話買邊隻散熱片好

---

作者: wannasmile    時間: 2018-5-18 12:56

本帖最後由 wannasmile 於 2018-5-18 12:58 編輯

我用跟PCIe卡既散熱片, 鐵片上有通風孔的。

你張PCIe鐵片有冇通風孔的? 通風孔作用很大的。

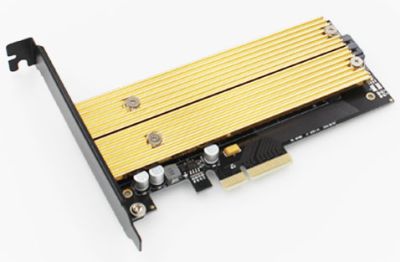

圖片附件: m2heatsink.jpg (2018-5-18 12:55, 13.32 KB) / 下載次數 57
https://www.hkepc.com/forum/attachment.php?aid=2059699&k=abd0514a0e4c8ec0273573170d5b964c&t=1781904468&sid=VGWM0baS0c



圖片附件: HHHL.jpg (2018-5-18 12:55, 9.75 KB) / 下載次數 58
https://www.hkepc.com/forum/attachment.php?aid=2059700&k=f11ff74d7ef0752c0120290f3ed4a875&t=1781904468&sid=VGWM0baS0c

---

作者: CDman    時間: 2018-5-21 09:47

本帖最後由 CDman 於 2018-5-21 10:38 編輯

加左3粒細細粒 HEATSINK 去SSD, 由62度落返到52
加多2粒去到 48度

---

作者: Ycofish    時間: 2018-5-21 09:52

係味一定要降返4.3.3先玩到？

---

作者: wannasmile    時間: 2018-5-21 10:52

先轉到4.3.3, 然後建立storage volume, 然後轉回4.3.4, 你建立的storage volume就可用, 過程好快。

---

作者: Ycofish    時間: 2018-5-24 13:20

本帖最後由 Ycofish 於 2018-5-24 13:24 編輯

師兄，點樣安裝到淘淘ｐｃｉｅ卡張鐵片？？？，

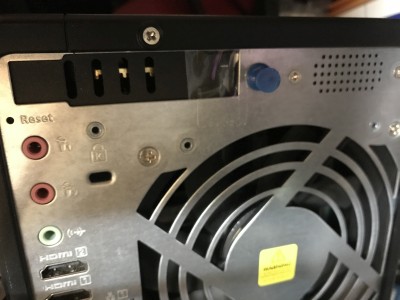

圖片附件: IMG_6756.JPG (2018-5-24 13:24, 121.07 KB) / 下載次數 63
https://www.hkepc.com/forum/attachment.php?aid=2060964&k=ca3b1e48433e585f53e371560396f2a1&t=1781904468&sid=VGWM0baS0c

---

作者: wannasmile    時間: 2018-5-24 21:44

本帖最後由 wannasmile 於 2018-5-25 08:25 編輯

抝直塊鐵片, 然後裝上去。

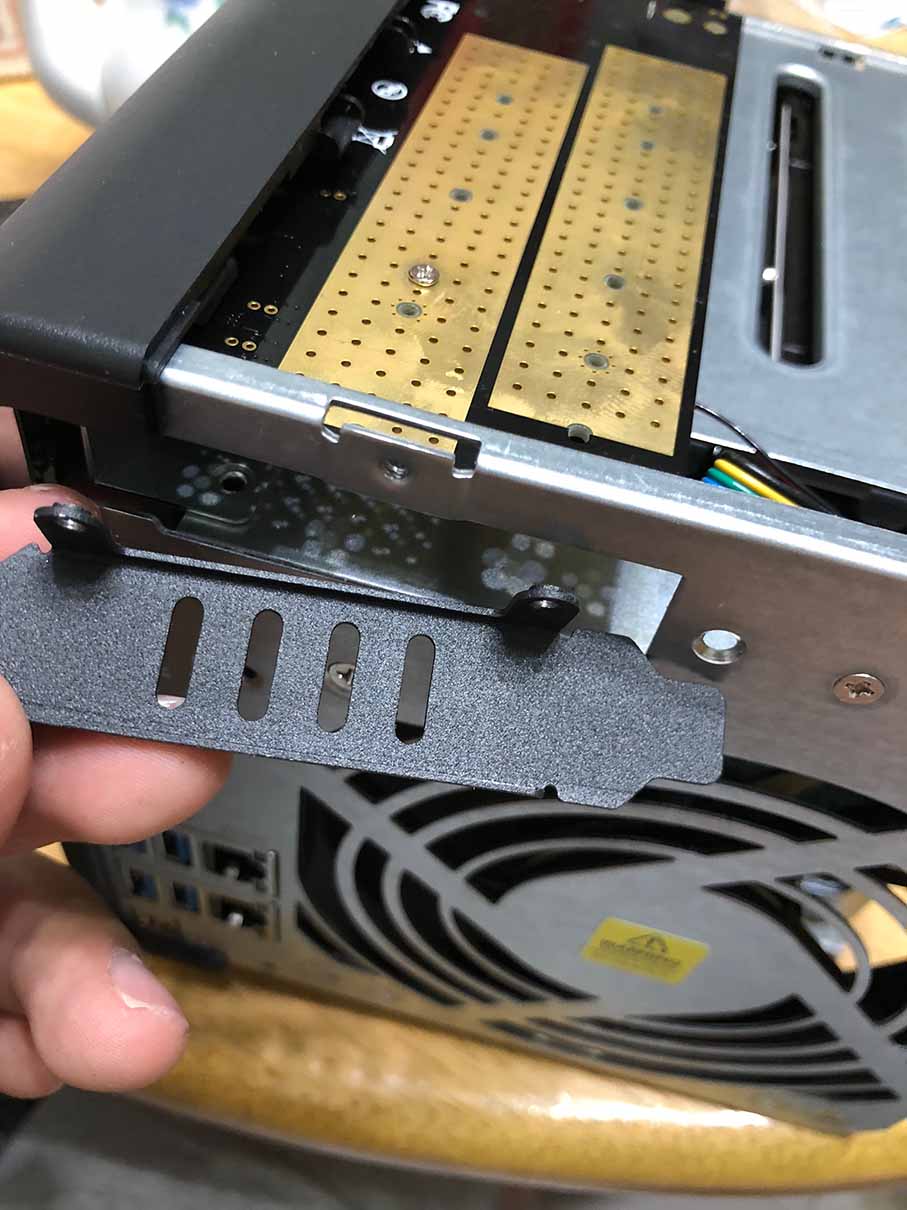

圖片附件: back.jpg (2018-5-24 21:43, 40.26 KB) / 下載次數 67
https://www.hkepc.com/forum/attachment.php?aid=2061037&k=7d4bc8cdb7f27865c3cec19158c6b6ea&t=1781904468&sid=VGWM0baS0c

---

作者: Ycofish    時間: 2018-5-25 10:22

本帖最後由 Ycofish 於 2018-5-25 11:08 編輯

453be 份doc寫住得一個pcie 2.0 x2,但事實上係味 pcie x4?


左x

---

作者: wannasmile    時間: 2018-5-25 12:09

本帖最後由 wannasmile 於 2018-5-25 12:11 編輯

-PCIe 2.0 表示version 2.0, 基本傳送速度為500MB/s (可理解為車速)
-x2 表示傳送LANE數目(可理解為馬路的行車線)
-PCIe 2.0 x2, 表示底板插槽的最高傳速度為 1000MB/s
-如果PCIe卡為3.0 x4, 它會自動降速到2.0  x2, 依然可用的, 不用擔心。
-至於PCIe槽左旁的小槽, 我也不大清楚, 你可試下問下廠方。

---

作者: Ycofish    時間: 2018-5-25 13:41

回覆 69# wannasmile

但係x2 x4唔係有分size咩

---

作者: wannasmile    時間: 2018-5-25 14:29

x2 slot而家已經好少用, 一般都用x4大小的slot, 但速度依然是x2的, 而大部分PCIe卡都可以向下兼容的,  x4 卡插入 x2速度的slot, 會自動行 x2的。(4條行車線突然前面修路而收窄為2線, 車輛依然會繼續行的, 只是流量會減慢)

---

作者: lkikl    時間: 2018-5-26 00:43



有冇話邊個version?定個個都得?

---

作者: wannasmile    時間: 2018-5-26 23:05

4.3.3.xxxx都可以起volume, 4.3.4.xxxx都可以用。

---

作者: pocari168    時間: 2018-12-20 02:03


師兄想請問ssd做cache同ssd做system volume分別大嗎？我用緊453Be想裝m2 ssd, 想睇下效能差得遠唔遠！謝謝你

via HKEPC Reader for Android

---

作者: tongkai    時間: 2018-12-20 08:34

volume 可以做 storage, cache 唔可以~

回覆 74# pocari168

---

作者: pocari168    時間: 2018-12-21 22:55

回復 75 #tongkai

師兄咁用了ssd volume system是否快好多？

via HKEPC Reader for Android

---

作者: laicphk    時間: 2020-7-26 14:44

有冇人知部453be 升左上4.4.3仲裝唔裝到呢個pcie>ssd?
