標題: [操作疑難] 去邊度搵TS469 PRO 火牛？ [打印本頁]

---

作者: ahllau    時間: 2018-12-6 19:34     標題: 去邊度搵TS469 PRO 火牛？

公司隻 TS469 PRO 突然死亡，雖然已經即刻買隻新既換番哂HDD入去俾番同事用，但都研究下部機因乜而死。

試完後發現係死火牛(底板無燈著), 上淘佬買過一隻有12pin 頭駁HDD bay款既發現都唔得。睇清楚原來原本果隻既型號既線的顏色都同新果隻唔同。依家新火牛駁完只有底板著而碟唔著。請問除左原廠仲有邊度有得配？

via HKEPC Reader for Android

---

作者: pctine    時間: 2018-12-6 19:40

本帖最後由 pctine 於 2018-12-6 19:42 編輯


線唔同色應該唔緊要. ts-469 pro 我捻係一般嘅 ATX 火牛. 唔一定底板死咗.

ts-469 pro 有 vga port. 不如直接駁 lcd 睇吓.

---

作者: ahllau    時間: 2018-12-6 21:03


師兄多謝你回覆, 但閣下似乎唔認識部機。部機係用緊1U size 牛 唔係ATX 牛。
部機唔著插乜野VGA/HDMI 線都無用。我一換火牛部機就即刻著仲唔係壞牛係乜。依家係因為Qnap 既SATA cage 要用專用12pin 插所以攪唔掂。係淘寶買既時候都專登搵隻唔係Molex 及 SATA 頭而係特別 12pin 的, 但都係唔啱。

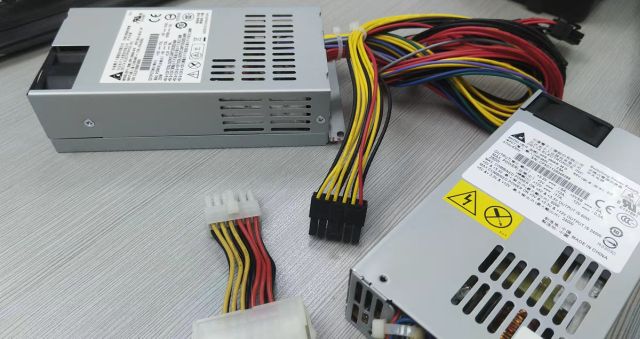

上面果隻係淘淘既, 下面果隻係壞既原裝; 留意兩個12pin 頭既線


圖片附件: 1523697650_2.jpg (2018-12-6 20:59, 45.55 KB) / 下載次數 70
https://www.hkepc.com/forum/attachment.php?aid=2097325&k=d7355663a63081fcd181375a7ae340c8&t=1781382159&sid=7MXQOqFGdm

---

作者: pctine    時間: 2018-12-6 21:15



最緊要係確定 NAS 主板冇問題先. 不如將 SATA backplane 拆除, NAS 直駁 LCD. 先睇吓有冇開機畫面.

---

作者: ahllau    時間: 2018-12-6 21:49


換左火牛就著，可以用Qfinder搵到，可以經網頁去到，我就唔相信底板有咩事

好明顯係個Cage攞唔到電

via HKEPC Reader for Android

---

作者: pctine    時間: 2018-12-6 21:57



恭喜晒 :-)

---

作者: tingcrab    時間: 2018-12-6 22:16

回復 3 #ahllau

呢隻牛新高登有得賣(扶手電梯上一樓，過咗回手cpu/底板/ram舖之後某右邊間舖)，我自己砌NAS時買過並發現我自己S記NAS都係一樣用同款1U牛…

via HKEPC Reader for Android

---

作者: kofz    時間: 2018-12-6 23:23



    我部 TVS-871

原廠牛係 FSP 1U

via HKEPC IR Pro 3.4.0 - Android(2.3.4)

---

作者: 炎冬    時間: 2018-12-6 23:54




    公司野去原廠換啦..一隻牛, 唔會收你幾千蚊下?

---

作者: ahllau    時間: 2018-12-7 07:31

本帖最後由 ahllau 於 2018-12-7 08:19 編輯
1) 一早已經換左隻新既NAS行番D HDD, 係公司立場已經做左replacement 。依家條"屍"已經無正式用途而只係留黎當玩及睇下有無得整
2) 晨咁早已經無保, 大致都知原廠要約七舊水起換過隻火牛, 咁既價錢只為整番隻淘汰出黎既士啤野?

---

作者: ahllau    時間: 2018-12-7 07:35



唔該師兄
我買果隻淘淘有講係S記啱用, 但我見D線既顏色唔同, 懷疑兩個牌子既插頭雖然相同但實際有分別

---

作者: 炎冬    時間: 2018-12-7 09:43




    你咪用隻舊NAS用來做新NAS的Schedule Backup Solution都可以, 如果你已有其他Backup方案, 真係留來玩下~

---

作者: ahllau    時間: 2018-12-7 09:58

所以咪睇下有無得平平地換隻牛用唔用得番囉
只係連淘淘買既都唔啱咁啫

---

作者: ThomasYau    時間: 2018-12-7 11:04

red +5v, yellow +12v, black ground
你唔睇就換落去, 可能已經電死咗 backplane

---

作者: ahllau    時間: 2018-12-8 10:52



多謝師兄指點
果然係D 線問題, 的確係試裝後電死左野, 不過無電死backplane, 而係電死左隻碟
自己跟番原裝顏色線駁過之後依家就個cage 都著番咧
暫時試一隻碟先, 希望從此多個玩具

---

作者: ThomasYau    時間: 2018-12-8 16:23

回覆 15# ahllau


    玩具私有化

---

作者: dickson_chan    時間: 2018-12-8 22:03


我都有隻469L唔着，應該都係死火牛，請問師點樣自己駁24pin線(佢24pin好似唔係standard)

via HKEPC Reader for Android

---

作者: ahllau    時間: 2018-12-9 11:21

本帖最後由 ahllau 於 2018-12-9 11:25 編輯


底板果條唔洗改
Cage 果條先係重點, 我部469 Pro 個cage 係12pin, 而原裝火牛係24轉12pin, 無SATA/Molex 頭
所以上淘淘搵隻1U牛而自稱"專用"牛有12pin 直出的
我買果款應該係S記用, 除左條12pin 仲有一條8pin
條原裝12pin線只用紅黃黑三色, 我理解只係紅黃供電不同, 黑係唔洗理
所以改法就係跟原廠牛既12pin 顏色線照駁
原廠既12pin 一面全黑, 另一邊係3紅3黃
將隻新牛既紅/黃色跟住駁便可

尋日証實左之前無改線所以電死左第一隻碟, 改完線再另搵隻舊碟一駁就用到哂所有野。依家搵緊D碟出黎裝落部玩具度玩

---

作者: 炎冬    時間: 2018-12-9 11:33




    Good~~~~~

---

作者: pockchop    時間: 2018-12-9 15:34



師兄你淘番來隻牛噪音大嗎？可否pm條link給我？

---

作者: dickson_chan    時間: 2018-12-9 16:13

師兄可否pm條link給我？請問改線要用到邊D工具？謝謝

---

作者: pockchop    時間: 2018-12-9 17:06

本帖最後由 pockchop 於 2018-12-9 17:25 編輯


我代樓主答吓⋯

想整靚佢可用Molex extraction tool+pin（淘佬有齊）, 亦可以簡單d剪斷佢扭埋d銅線+熱縮通

樓主個case有機會剪斷其中兩條黃色已經攪掂

---

作者: ahllau    時間: 2018-12-9 18:27



https://item.taobao.com/item.htm?spm=a1z09.2.0.0.59f62e8dbvB5tw&id=550408190378&_u=9860boq2e5e

試左幾日都幾靜

---

作者: ahllau    時間: 2018-12-9 18:34

本帖最後由 ahllau 於 2018-12-9 18:54 編輯


我就咁剪左然後駁埋就算

兩條黃色+一條紅色, 因為淘淘果隻12pin 有一條紅色, 但唔啱位置所以都要改。所有其他紅色由條8pin 果度換過黎

---

作者: pockchop    時間: 2018-12-9 18:42



Thanks

---

作者: pockchop    時間: 2018-12-9 18:47



係喎，睇錯方向

---

作者: dickson_chan    時間: 2018-12-13 12:37


已淘，到咗之後試試，謝謝

via HKEPC Reader for Android

---

作者: pockchop    時間: 2019-1-4 13:43



師兄成功未

---

作者: dickson_chan    時間: 2019-1-5 17:23

回復 28 #pockchop

已成功

via HKEPC Reader for Android
