標題: [操作疑難] DS416play(link aggregation) + 2.5Ge Switch 做唔做到單線1Gb up? [打印本頁]

---

作者: wunit    時間: 2021-2-20 00:12     標題: DS416play(link aggregation) + 2.5Ge Switch 做唔做到單線1Gb up?

設備如下
Switch 2.5Gb + 1Gb port (Support 802.3ad) (未決定入唔入手)
PC有2.5Gb LAN Card
DS416play 有兩個可以行到 link aggregation的1Gb port [SSDx1 + HDDx3(Raid-5)]

線材你當我用CAT-6啦 (我話用CAT-5e又會有CAT678魔人來插.....明明手上用緊的CAT-5e行到上7Gb......)

DS416play link aggregation之後, 同PC之間的單線(single thread)傳送做唔到到1Gb以上的效果 (明白扣埋overhead一定唔足2Gb)
唔係1+1=2, 係2=2......

---

作者: klmok    時間: 2021-2-20 16:22

單一部機傳送是沒有變化的，link aggregation的作用是當多人使用時不需要分享單一1G LAN，可以多一條1G可以使用，但係每一條LAN最高速度都只是 1G

---

作者: KinChungE    時間: 2021-2-22 22:36

做唔到
因為分流通常係用IP或MAC Address黎分
同一部機會用死同一個lan, 鎖死1Gbps

---

作者: mcmug0928    時間: 2021-2-23 20:26

本帖最後由 mcmug0928 於 2021-2-23 20:30 編輯

回覆 1# wunit


SMB 多通道設定可以超過1Gb的....


這youtube有教學 ,要用putty ssh 入NAS 打D 指令
https://www.youtube.com/watch?v=jO17WRu9UKs&t=359s


我用部 DS 412+試過係得....

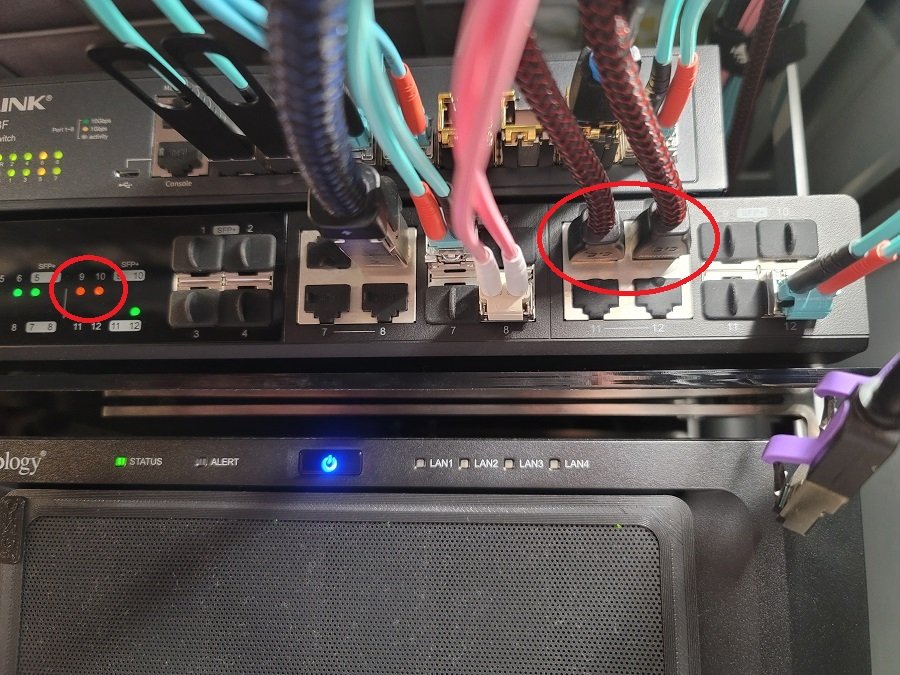

DS 412+插兩條LAN 線, 不需要特別設定


之後兩條LAN 線插左去QNAP multi 10G switch
兩條LAN 線同時行緊1Gb的


我跟youtube 設定完後
我PC 個邊就10Gbe lan 線直去QNAP 10G switch

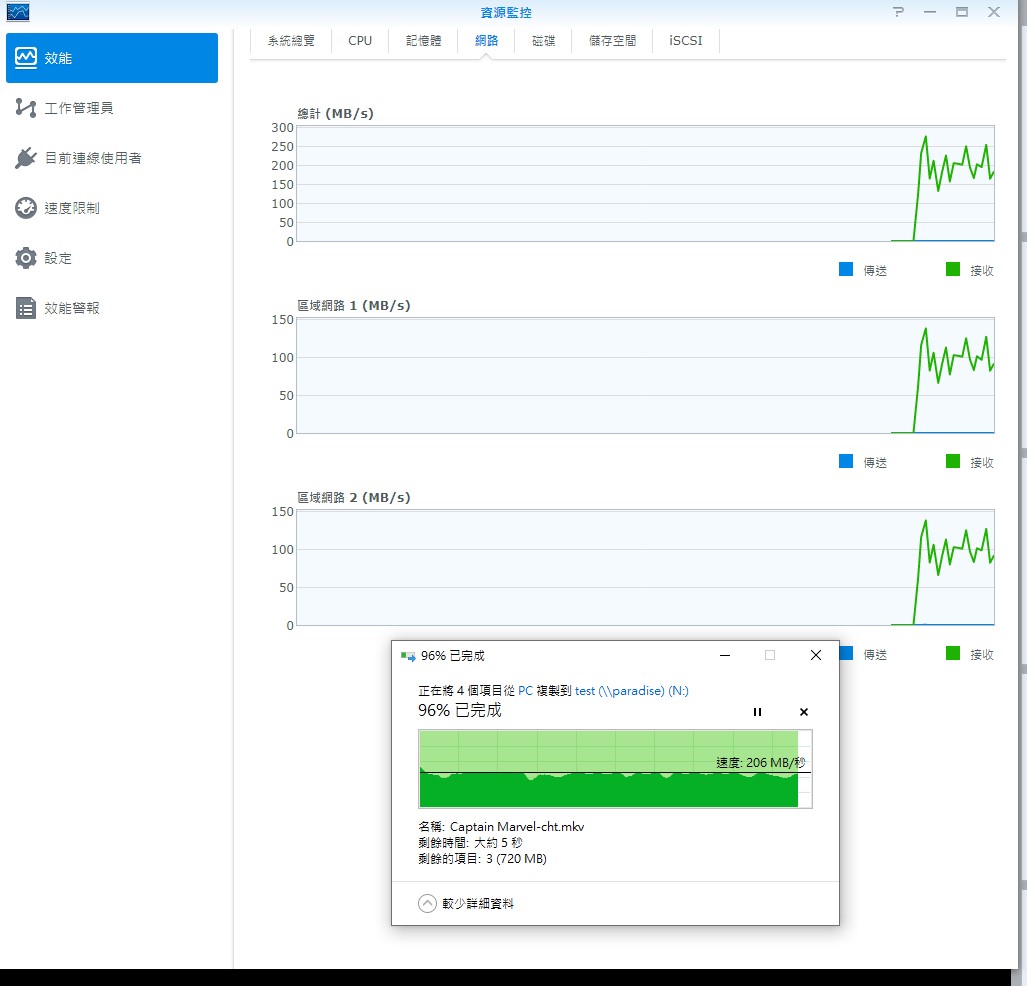

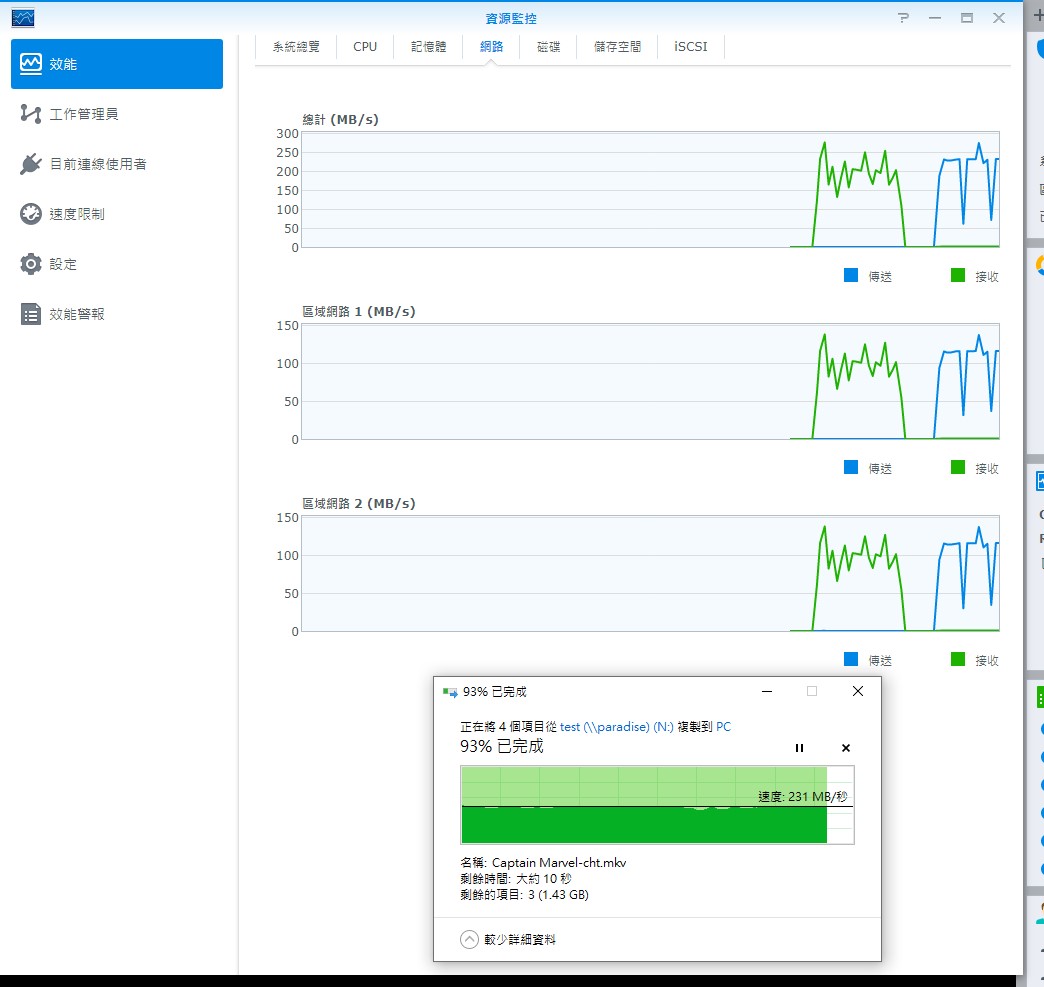

分別由 PC 抄去NAS 和 NAS 抄去PC 一個20G file都可以超過Giga lan 速度

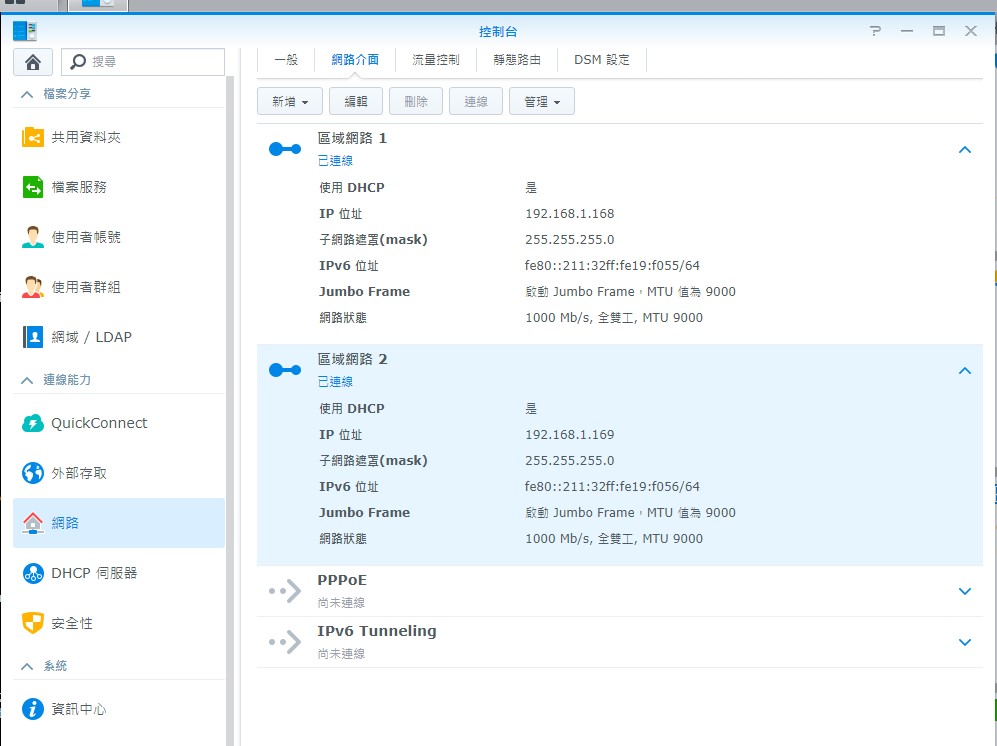

圖片附件: 螢幕擷取畫面 2021-02-23 194936.jpg (2021-2-23 20:14, 95.92 KB) / 下載次數 105
https://www.hkepc.com/forum/attachment.php?aid=2250520&k=e2d3a6ca160d5aeb992aa26133acaa75&t=1781088388&sid=2Nz5qXeqaE



圖片附件: 20210223_200136.jpg (2021-2-23 20:18, 144.86 KB) / 下載次數 118
https://www.hkepc.com/forum/attachment.php?aid=2250521&k=7ae2d9b3ef49b2380d30dad9db7e86b6&t=1781088388&sid=2Nz5qXeqaE



圖片附件: 螢幕擷取畫面 2021-02-23 195514.jpg (2021-2-23 20:24, 103.92 KB) / 下載次數 106
https://www.hkepc.com/forum/attachment.php?aid=2250522&k=f4dd1a18a9ef5a5b8e2e42348d7a4393&t=1781088388&sid=2Nz5qXeqaE



圖片附件: 螢幕擷取畫面 2021-02-23 195732.jpg (2021-2-23 20:25, 116.58 KB) / 下載次數 106
https://www.hkepc.com/forum/attachment.php?aid=2250523&k=9cf47508d7ae93e71fa24ae80e639253&t=1781088388&sid=2Nz5qXeqaE

---

作者: wunit    時間: 2021-2-24 00:35



哇! 開心大發現

依家哩個config連AX Client都有得加速

---

作者: kelkmk    時間: 2021-2-24 08:08



唔行 link aggregation 先得?

---

作者: wunit    時間: 2021-2-24 08:56



SMB multichannel係用兩粒IP行, 唔使link aggregation

---

作者: KinChungE    時間: 2021-2-24 11:25



SMB Multichannel係要兩個lan唔同IP
你LACP左反如會得翻1Gbps

---

作者: kelkmk    時間: 2021-2-24 12:47



即係pc嗰邊都要行兩個lan port？

---

作者: wunit    時間: 2021-2-24 14:42




AX同2.5Gb

---

作者: tongkai    時間: 2021-2-24 16:02

我之前都搞過  link aggregation, 不過唔會快好多, 而家只係 switch 去 switch 先搞, 其他 1G, 10G 算吧~~因為搞多左過 vlan, 快唔上去

---

作者: kelkmk    時間: 2021-2-24 17:09

本帖最後由 kelkmk 於 2021-2-24 17:21 編輯



    我剛剛試完, 完全無分別

PC 10GB lan card > AX86u 2.5GB
NAS 920+ > AX86u lan port x2


PS: 20210204 1718 更新, 原來save 唔到NAS個File,

PC (SSD)> NAS (8TBx3 no ssd cash) ~ 140MB/s
NAS (8TBx3 no ssd cash) > PC (SSD)  ~ 200MB/s

---

作者: wunit    時間: 2021-2-24 18:02



因為上到2Gb時個Bottleneck已經去返NAS個 SATA controller / Raid

---

作者: kelkmk    時間: 2021-2-24 18:23




    其實所有數字都已經高咗一倍

---

作者: mcmug0928    時間: 2021-2-25 20:58

本帖最後由 mcmug0928 於 2021-2-25 21:38 編輯

回覆 9# kelkmk



如果你PC 有兩個LAN port 都可以的....
先插好兩條LAN 線去PC ,

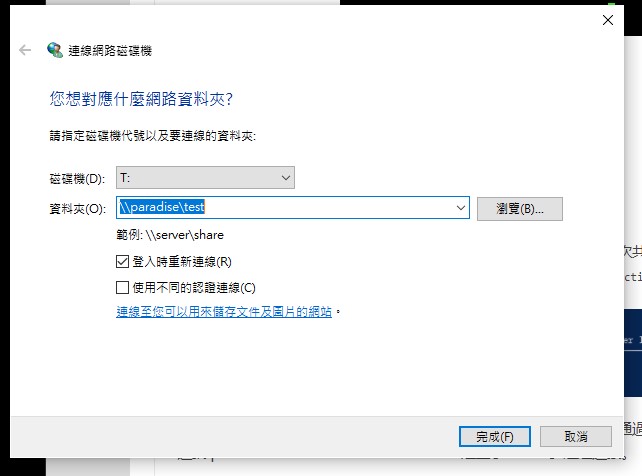

之後PC端連線你NAS網絡磁碟機...就可以啟動到SMB3多通道

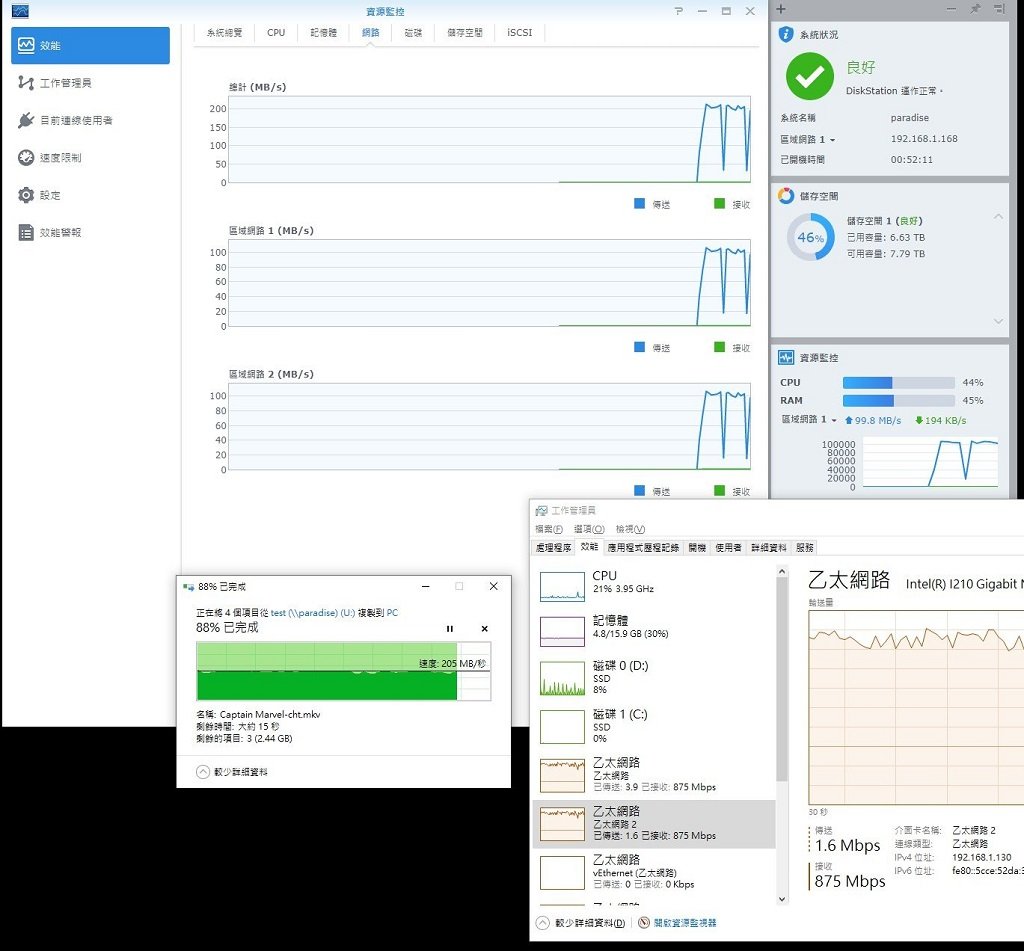

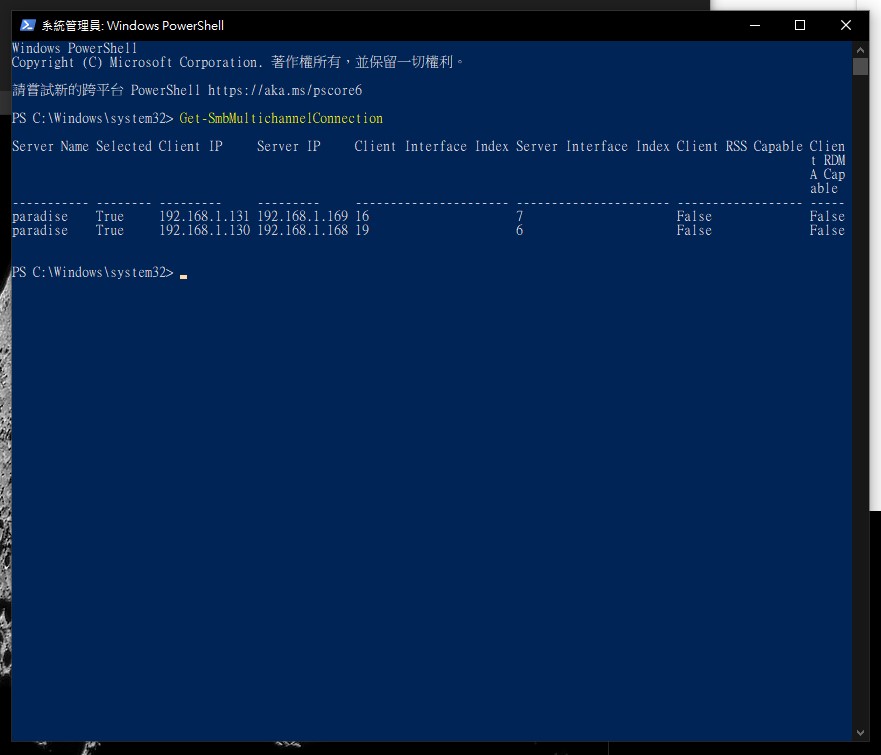

以管理員權限開PowerShell , 執行:  Get-SmbMultichannelConnection  確認啟動到就好似下圖這樣...

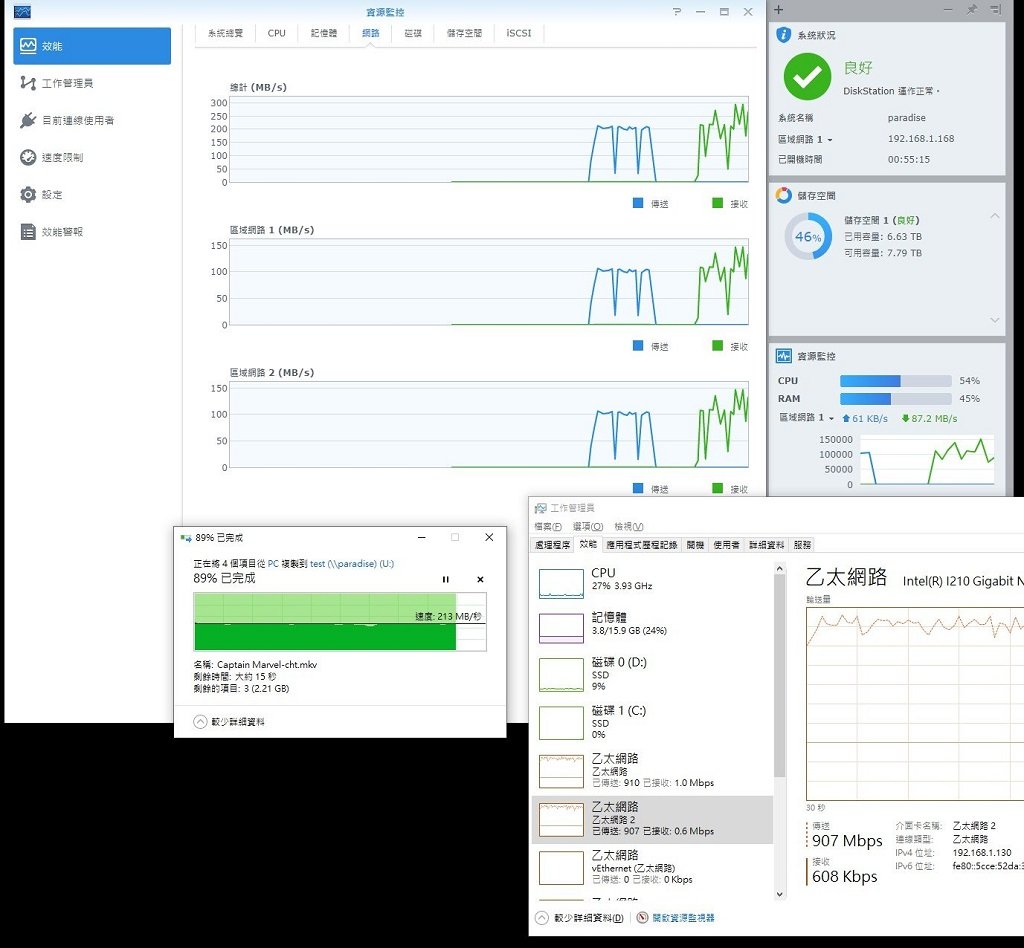

成功的話就可以用晒PC 端和NAS端兩條Giga Lan ..



圖片附件: 螢幕擷取畫面 2021-02-25 203057.jpg (2021-2-25 20:43, 38.32 KB) / 下載次數 80
https://www.hkepc.com/forum/attachment.php?aid=2250725&k=c3b1f0cde4edb24fe9e3322c4fd71cc5&t=1781088388&sid=2Nz5qXeqaE



圖片附件: 螢幕擷取畫面 2021-02-25 202003.jpg (2021-2-25 20:50, 65.72 KB) / 下載次數 74
https://www.hkepc.com/forum/attachment.php?aid=2250726&k=cee3dd80a89ba9744f65fb48aa8b7584&t=1781088388&sid=2Nz5qXeqaE



圖片附件: 螢幕擷取畫面 2021-02-25 202223.jpg (2021-2-25 20:58, 106 KB) / 下載次數 79
https://www.hkepc.com/forum/attachment.php?aid=2250727&k=d11b328be60408dd09c34aa3f4541991&t=1781088388&sid=2Nz5qXeqaE



圖片附件: 螢幕擷取畫面 2021-02-25 202522.jpg (2021-2-25 20:58, 107.35 KB) / 下載次數 81
https://www.hkepc.com/forum/attachment.php?aid=2250728&k=551256344ea88d1e6c830924d3c48051&t=1781088388&sid=2Nz5qXeqaE

---

作者: kelkmk    時間: 2021-2-27 10:38

唔知係唔係咁啱得咁橋, 我隻920+設定完之後行共用資料夾同步出Shared Folder Sync failed to sync task [XXXX] to [XXX.XXX.XXX.XXX]. (error code: 30)

---

作者: kelkmk    時間: 2021-2-27 13:42

我最後要將我隻DS920+剷機裝過

好彩我有多一份backup

---

作者: mcmug0928    時間: 2021-2-27 16:28

回覆 16# kelkmk


re Sync 過都唔得嗎?

---

作者: mcmug0928    時間: 2021-2-27 18:10

回覆 5# wunit

理解唔到點解開咗SMB multichannel NAS  經AX WIFI download 到PC 會快咗....
但我在另一部 10Gbe NAS 用光纖去10Gbe router 經AX WIFI download 到PC又無怏到.....

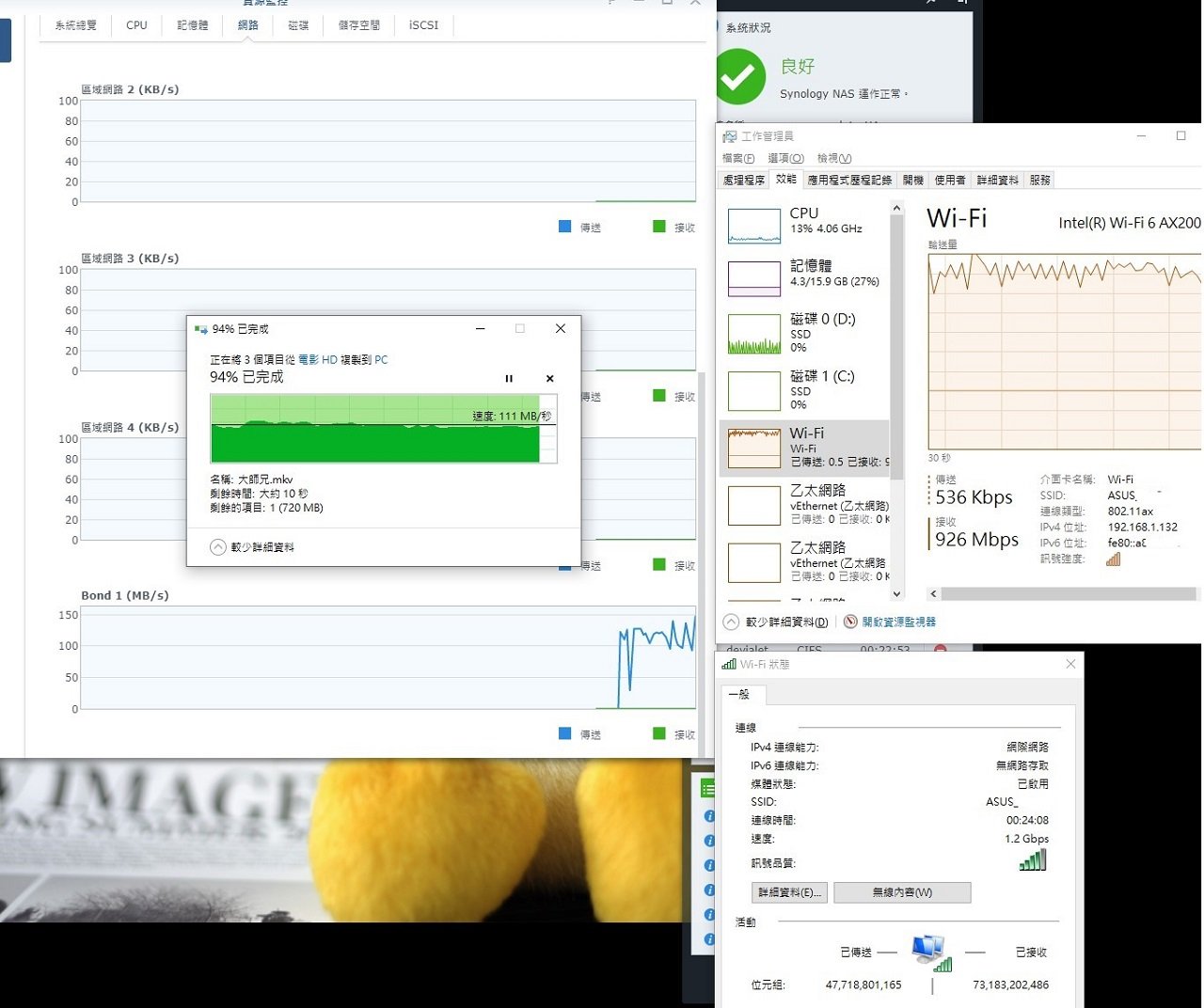

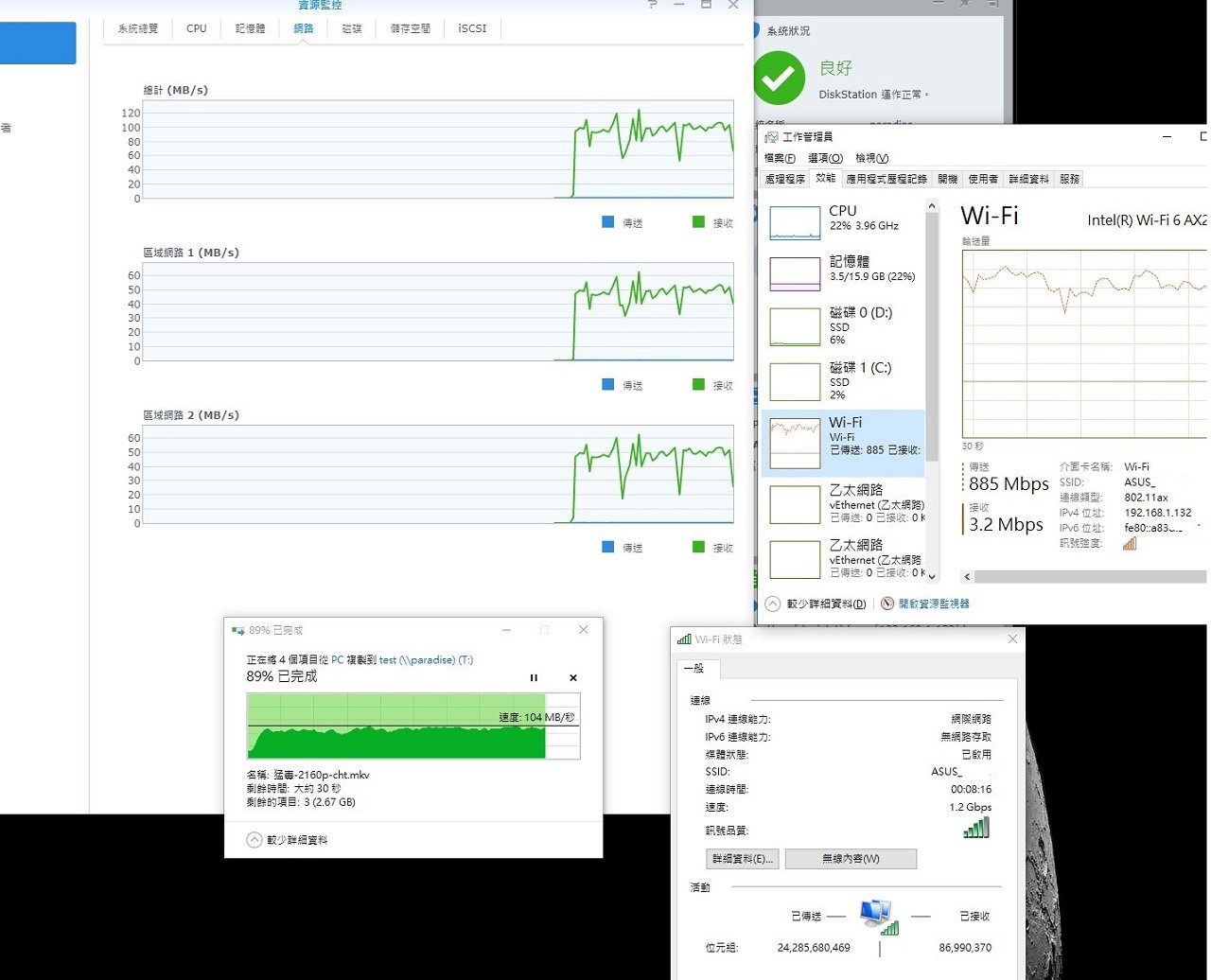

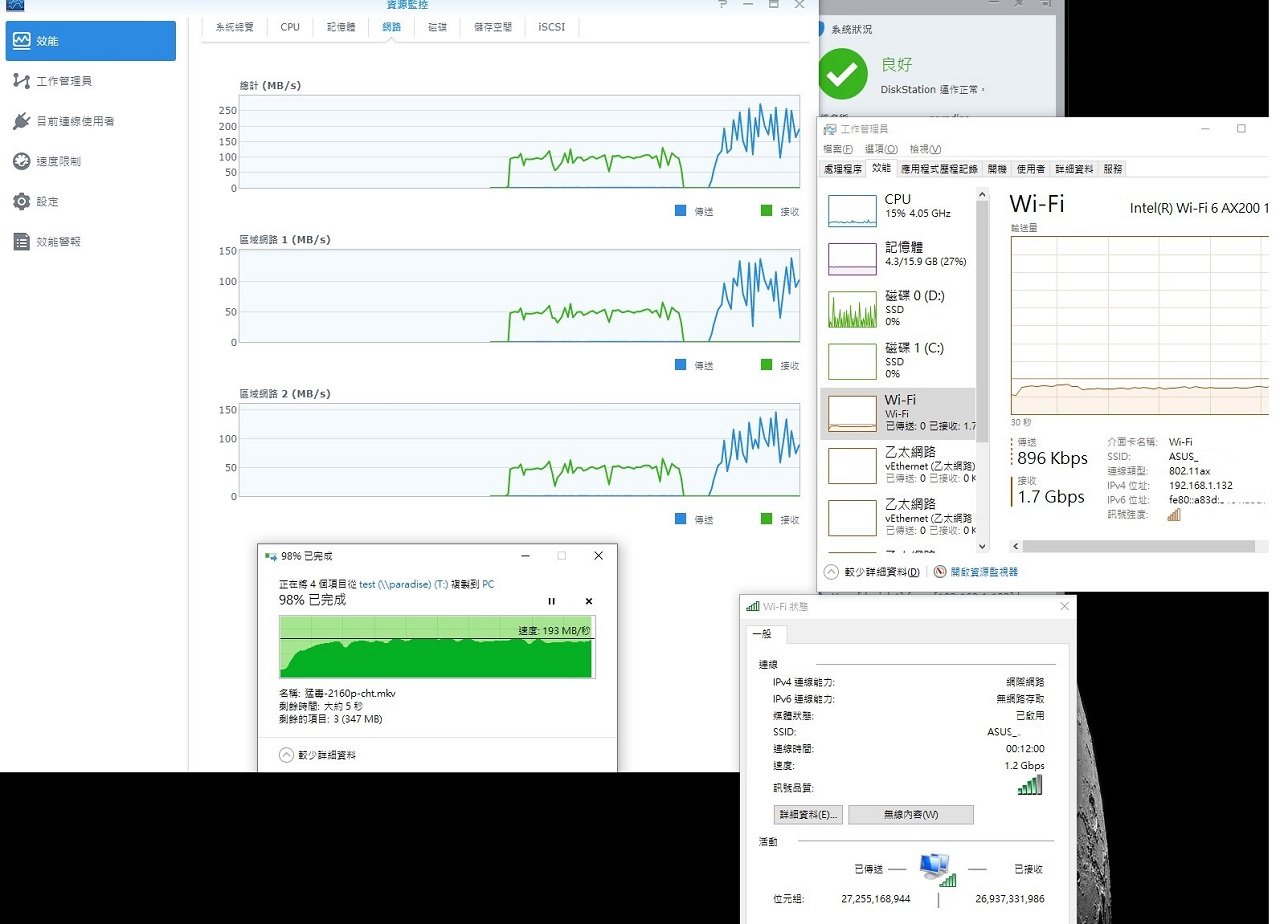

SMB multichannel NAS  經AX WIFI 去 PC



PC經AX WIFI 去SMB multichannel NAS



10Gbe NAS 用光纖去10Gbe router 經AX WIFI 去 PC


圖片附件: 螢幕擷取畫面 2021-02-27 172856.jpg (2021-2-27 18:07, 122.09 KB) / 下載次數 80
https://www.hkepc.com/forum/attachment.php?aid=2250999&k=4c2339a42dc50c55f8e4ea4fdcfc180a&t=1781088388&sid=2Nz5qXeqaE



圖片附件: 螢幕擷取畫面 2021-02-27 172511.jpg (2021-2-27 18:09, 136.95 KB) / 下載次數 71
https://www.hkepc.com/forum/attachment.php?aid=2251000&k=51835b9b16175e8dfb1375ea53ec5428&t=1781088388&sid=2Nz5qXeqaE



圖片附件: 螢幕擷取畫面 2021-02-27 174057.jpg (2021-2-27 18:10, 149.96 KB) / 下載次數 83
https://www.hkepc.com/forum/attachment.php?aid=2251001&k=ae228a34e6b7a486c59b26a3a68477c0&t=1781088388&sid=2Nz5qXeqaE

---

作者: kelkmk    時間: 2021-2-27 18:19

本帖最後由 kelkmk 於 2021-2-27 18:21 編輯



佢又唔係完全唔得, 我開一個全新folder, 如果淨係放一啲txt file落去就冇問題, 唔超過50kb嘅jpeg都已經過唔到.

鬼到爆

---

作者: wunit    時間: 2021-2-27 21:36



似係睇出發點, 手持兩個IP(或Network Adapter)的人會嘗試用多個IP去connect對方
如果PC AX加多個IP比佢唔合得唔得.....或者AX同有線一齊connect去同一個subnet唔知又得唔得

---

作者: wunit    時間: 2021-3-2 22:41

本帖最後由 wunit 於 2021-3-2 23:19 編輯

SMB Multi Channel實測總結

一句 :
1. NAS的CPU夠力的話SMB Multi Channel快過Link Aggregation
2. SMB Multi Channel會受NAS CPU繁忙程度影響
3. SMB Multi Channel起跑速度頭10秒有D過山車, 測試中唔係一下就上到190MB/s (可能係因為我PC果面係LAN+WiFi關係)

PC(SSD), NAS -> DS416play(4隻7200轉Raid-5), Router -> AX86U

Case 1
----------------------------------------
PC (Win 10)
- LAN 2.5G --> ON
- AX 1.2G --> off

NAS (DS416play with SMB Multi Channel Enabled)
- LAN1 1G --> ON
- LAN2 1G --> ON

由Windows Explorer進行(單個File傳送)
- Copy file from PC to NAS --> 98 MB/s
- Copy file from NAS to PC --> 190 MB/s
----------------------------------------

Case 2
----------------------------------------
PC (Win 10)
- LAN 2.5G --> off
- AX 1.2G --> ON

NAS (DS416play with SMB Multi Channel Enabled)
- LAN1 1G --> ON
- LAN2 1G --> ON

由Windows Explorer進行(單個File傳送)
- Copy file from PC to NAS --> 98 MB/s
- Copy file from NAS to PC --> 120 MB/s
----------------------------------------

Case 3
----------------------------------------
PC (Win 10)
- LAN 2.5G --> ON
- AX 1.2G --> ON

NAS (DS416play with SMB Multi Channel Enabled)
- LAN1 1G --> ON
- LAN2 1G --> ON

由Windows Explorer進行(單個File傳送)
- Copy file from PC to NAS --> 165 MB/s
- Copy file from NAS to PC --> 190 MB/s
----------------------------------------

Case 4
----------------------------------------
PC (Win 10)
- LAN 2.5G --> ON
- AX 1.2G --> off

NAS (DS416play without SMB Multi Channel Enabled)
- LAN1+LAN2 1G+1G --> Link Aggregation

由Windows Explorer進行(單個File傳送)
- Copy file from PC to NAS --> 98 MB/s
- Copy file from NAS to PC --> 98 MB/s

由Windows Explorer進行(兩個File同時傳送)
- Copy file from PC to NAS --> 120 MB/s
- Copy file from NAS to PC --> 170 MB/s
----------------------------------------
