作者: Jip仔 時間: 2021-10-16 00:05 標題: 分享QNAP NAS TS-453 Pro 簡單維修分享（非專業） 多圖
本帖最後由 Jip仔 於 2021-10-16 00:21 編輯
今次嚟一部QNAP TS-453 Pro
開機後一直停留在System Booting...畫面
據用家說懷疑喺炒咗DOM想我幫手
取出DOM檢查過見到基本 BOOT機嘅嘢（暫時當喺正常）
跟住度吓 LPC Pin1 Cock嘅輸出
見2.35V稍稍偏高
Debug下面2個數字無顯示
隨即在LPC加上100 ohm電阻
見到降到1.35V
及Debug已經有數字但跑到18就停下來
NAS仍然着唔到機
可能個別CPU體質有所不同
為方便調試PIN1所以在LPC加番排針方便更換電阻
終於取得一個阻值可以開到機了，見到DOM識得閃
即係CPU正常工作
插入HDMI線連上Monitor
見到QNAP Logo
LOAD 咗一陣又見到爆緊 Linux 系統
因未加 HDD所以無法偵測到 HDD
立即按POWER掣關機
裝好 4個HDD開幾
見到系統每個步驟直至完成
HDMI 提示要裝 HDSTATION
返回QNAP管理畫面
覺得Q對細容量HDD不太友善
有2隻80G、1隻160G、1隻1TB
用1TB做系統之後
打算用餘下3隻建RAID5
應該可以取得約160GB
真係事與願違
實際喺唔得嘅
逼住要建JBOD有271GB都算啦
點知系統保留咗25％空間
最後實際可用只有39GB
真係有點R頭
圖片附件: 00.jpg (2021-10-15 23:57, 132.04 KB) / 下載次數 176https://www.hkepc.com/forum/attachment.php?aid=2287777&k=3997c7bcbca6ea26f19867351d621fd8&t=1781430266&sid=3sOSxzjA3V
圖片附件: 01.jpg (2021-10-15 23:57, 148.34 KB) / 下載次數 182https://www.hkepc.com/forum/attachment.php?aid=2287778&k=91ee16156a2d90c113221043e8915647&t=1781430266&sid=3sOSxzjA3V
圖片附件: 02.jpg (2021-10-15 23:57, 144.47 KB) / 下載次數 183https://www.hkepc.com/forum/attachment.php?aid=2287779&k=fcd58797d1c8f64f0f83f9907ed1b11e&t=1781430266&sid=3sOSxzjA3V
圖片附件: 03.jpg (2021-10-15 23:58, 148.9 KB) / 下載次數 189https://www.hkepc.com/forum/attachment.php?aid=2287780&k=e4b84a11890ae40803f66238d5c6b52f&t=1781430266&sid=3sOSxzjA3V
圖片附件: 04.jpg (2021-10-15 23:58, 140.24 KB) / 下載次數 181https://www.hkepc.com/forum/attachment.php?aid=2287781&k=942c082c5dcff654cadfeded8fcaaef5&t=1781430266&sid=3sOSxzjA3V
圖片附件: 05.jpg (2021-10-15 23:58, 139.64 KB) / 下載次數 185https://www.hkepc.com/forum/attachment.php?aid=2287782&k=884e1a16ea47909c72aed530c99087b4&t=1781430266&sid=3sOSxzjA3V
圖片附件: 06.jpg (2021-10-15 23:58, 100.79 KB) / 下載次數 174https://www.hkepc.com/forum/attachment.php?aid=2287783&k=b5179bc777daf53535600893509479cd&t=1781430266&sid=3sOSxzjA3V
圖片附件: 07.jpg (2021-10-15 23:58, 52.53 KB) / 下載次數 172https://www.hkepc.com/forum/attachment.php?aid=2287784&k=147023a3ecb449f5d75cf140f338f69e&t=1781430266&sid=3sOSxzjA3V
圖片附件: 08.jpg (2021-10-15 23:58, 75.16 KB) / 下載次數 180https://www.hkepc.com/forum/attachment.php?aid=2287785&k=14ea227a3699abfc228d572a4a965c4b&t=1781430266&sid=3sOSxzjA3V
圖片附件: 09.jpg (2021-10-15 23:58, 142.91 KB) / 下載次數 227https://www.hkepc.com/forum/attachment.php?aid=2287786&k=6fb0c23fae08fc2956ee5a787bf89b17&t=1781430266&sid=3sOSxzjA3V
圖片附件: 10.jpg (2021-10-15 23:59, 69.23 KB) / 下載次數 172https://www.hkepc.com/forum/attachment.php?aid=2287787&k=1e4eaaf4a1c6e547b8627d898af19e35&t=1781430266&sid=3sOSxzjA3V
圖片附件: 11.jpg (2021-10-15 23:59, 140.21 KB) / 下載次數 161https://www.hkepc.com/forum/attachment.php?aid=2287788&k=0a9497000a938d1839479f6f1ca61f65&t=1781430266&sid=3sOSxzjA3V
圖片附件: 12.jpg (2021-10-15 23:59, 68.52 KB) / 下載次數 155https://www.hkepc.com/forum/attachment.php?aid=2287789&k=4be527edba804cbb914800fb370789a5&t=1781430266&sid=3sOSxzjA3V
圖片附件: 13.jpg (2021-10-15 23:59, 100.9 KB) / 下載次數 186https://www.hkepc.com/forum/attachment.php?aid=2287790&k=46021b0e0abb16b7cbc8131e197a5aa7&t=1781430266&sid=3sOSxzjA3V
圖片附件: 15.jpg (2021-10-15 23:59, 105.69 KB) / 下載次數 165https://www.hkepc.com/forum/attachment.php?aid=2287792&k=3d3489ec2a765742b9af5adeab69fc06&t=1781430266&sid=3sOSxzjA3V
圖片附件: 20QNAP-Desktop.jpg (2021-10-15 23:59, 103.48 KB) / 下載次數 182https://www.hkepc.com/forum/attachment.php?aid=2287793&k=09fab331755171205574a4a417e45ce6&t=1781430266&sid=3sOSxzjA3V
圖片附件: 21QNAP-StoragePool.png (2021-10-15 23:59, 66.18 KB) / 下載次數 191https://www.hkepc.com/forum/attachment.php?aid=2287794&k=8b8a9ff800cbc828930240f113ec7a05&t=1781430266&sid=3sOSxzjA3V
圖片附件: 22QNAP-StoragePool-JBOD.png (2021-10-16 00:00, 68.72 KB) / 下載次數 171https://www.hkepc.com/forum/attachment.php?aid=2287795&k=6a80801a29ee48903125f302240ffe79&t=1781430266&sid=3sOSxzjA3V
圖片附件: 23QNAP-StoragePool-JBOD-summary.png (2021-10-16 00:00, 65.23 KB) / 下載次數 181https://www.hkepc.com/forum/attachment.php?aid=2287796&k=11ae020abfb777d56c0a765caf206340&t=1781430266&sid=3sOSxzjA3V
圖片附件: 24QNAP-ShareFolder-V2.jpg (2021-10-16 00:00, 133.88 KB) / 下載次數 167https://www.hkepc.com/forum/attachment.php?aid=2287797&k=853d5e938bf0c35c9a4a43490507eb34&t=1781430266&sid=3sOSxzjA3V
圖片附件: 25QNAP-StoragePool-Manager.png (2021-10-16 00:00, 70.07 KB) / 下載次數 173https://www.hkepc.com/forum/attachment.php?aid=2287798&k=f086f16a6ec37565a242f983556518e5&t=1781430266&sid=3sOSxzjA3V
圖片附件: 14a.jpg (2021-10-16 00:21, 143.9 KB) / 下載次數 169https://www.hkepc.com/forum/attachment.php?aid=2287802&k=b902fc1d2f5a205c4e5bb4eec0e416c5&t=1781430266&sid=3sOSxzjA3V
作者: vtrchan 時間: 2021-10-16 15:27
回覆 1# Jip仔
LPC問題真係好奇怪，公司有兩部453 Pro同期買，一部一直無事，一部用左4年就出事⋯⋯屋企用果部853 Pro 當年2016年二手買時都已經中左, 我估上手都係用左1年度就放棄⋯⋯
Synology嘅SHR係佢好大嘅優點，我部主力NAS用嘅HDD都係雜牌軍咩牌子咩size都有，得SHR先可以用盡D位，其他牌子NAS就做唔到啦～
作者: Jip仔 時間: 2021-10-16 21:30
1TB容量差不多15％用唔到
真喺非常之難理解
作者: KinChungE 時間: 2021-10-16 21:44
https://www.qnap.com/en/how-to/f ... stem-reserved-space
QNAP storage reserved space
About 70 GB for each storage pool, and 20 GB for each static volume.
QNAP RAID reserved space
One percent of the total capacity of each RAID group is reserved, with an upper limit of 150 GB per group.
作者: 炎冬 時間: 2021-10-18 01:19
今次嚟一部QNAP TS-453 Pro
開機後一直停留在System Booting...畫面
據用家說懷疑喺炒咗DOM想我幫手
取出 ...
Jip仔 發表於 2021-10-16 00:05
請問LPC電壓要幾多V才可以開到機?
我公司部453Pro都是以上問題, 不過我都加了個100 ohm電阻搞掂, 不過當時電壓加完好像去到1.7V左右
作者: Jip仔 時間: 2021-10-18 09:04
本帖最後由 Jip仔 於 2021-10-18 09:05 編輯
要視乎CPU及主板體質
沒有一個標準答案
所以我裝番排針來試的
作者: kkhkkh 時間: 2022-2-20 01:33
Hi 師兄, 我部251C都出左同一個問題
不過我搵唔到LPC個pin係邊? 我upload左幅圖上黎
圖片附件: 12.jpg (2022-2-20 01:31, 136.49 KB) / 下載次數 143https://www.hkepc.com/forum/attachment.php?aid=2307483&k=ff86ff541800ef5010d8f18838a4ce58&t=1781430266&sid=3sOSxzjA3V
作者: sk2k 時間: 2022-2-20 15:46
我部 TS-251+ 尋晚突然響 alarm 話 sys fan 唔轉, 拆出黎清下塵之後點知就 boot 唔起 4紅燈, 無 beep 聲 .. 岩岩見到呢個 post 再 google 下, 應該好大可能同一問題, 而家試下 fix ... 本來諗住出去買隻 S 記 220/720 ... 如果 fix 得返就 backup date 再頂多陣先..
作者: kkhkkh 時間: 2022-2-20 16:35
回覆 8# sk2k
你係咪岩岩update左firmware? 我up完幾日就出事
作者: sk2k 時間: 2022-2-20 18:50
回覆 9# kkhkkh
有 up, 早排見成日有被 hack 事件, 所以見有upgrade 都會 up ..
唔知關唔關事..
作者: sk2k 時間: 2022-2-20 19:03
Hi 師兄, 我部251C都出左同一個問題
不過我搵唔到LPC個pin係邊? 我upload左幅圖上黎 ...
kkhkkh 發表於 2022-2-20 01:33
https://forum.qnap.com/viewtopic ... 153678&start=90
" .... Connect the pin 2 and 3 of the DEBUGCN1 connector on the 251C with 100Ohms and it should do the trick ......"
祝好運 ...
作者: sk2k 時間: 2022-2-20 21:06
回覆 8# sk2k
重生了 ...!

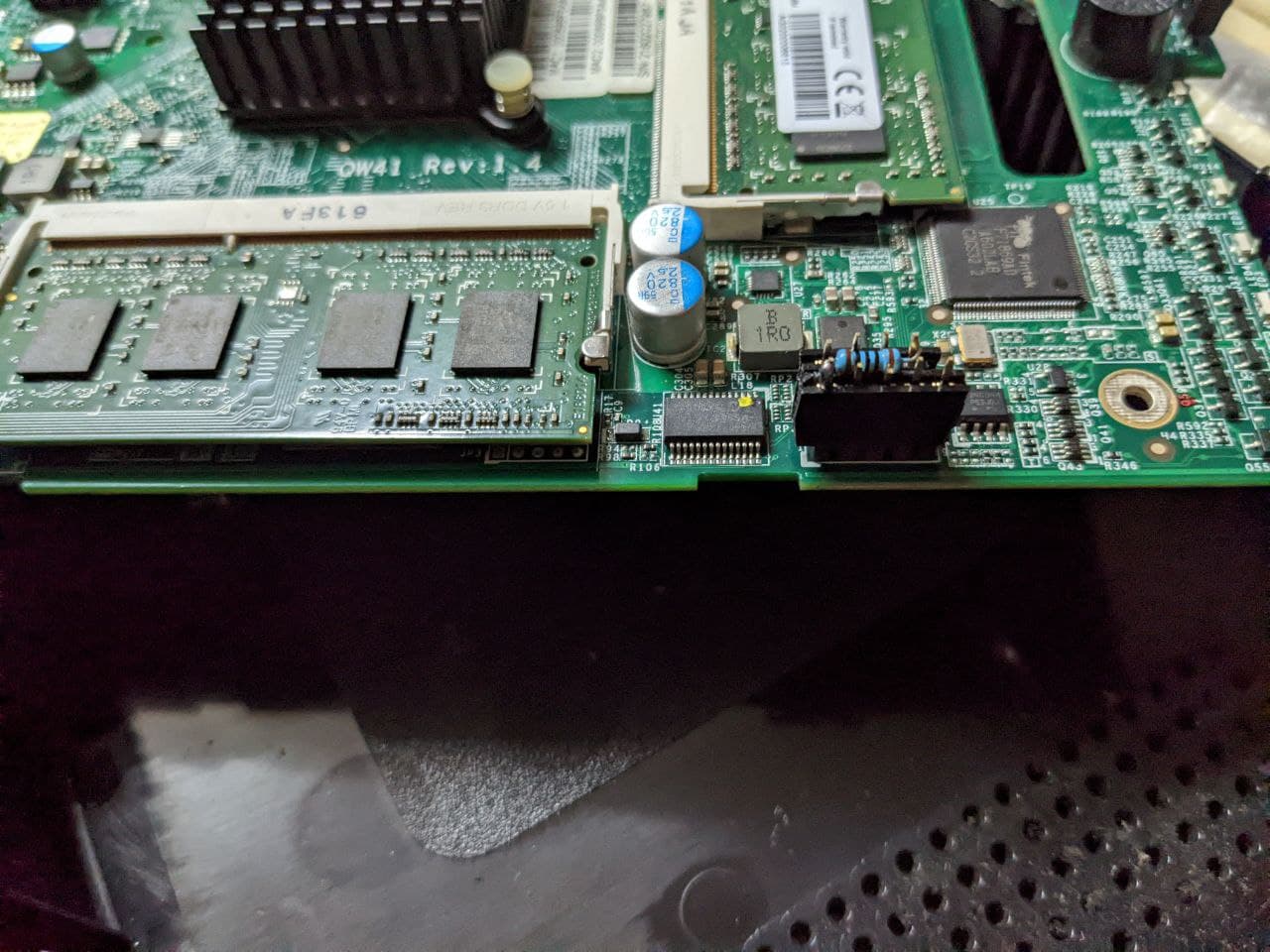

圖片附件: photo_2022-02-20_21-01-59.jpg (2022-2-20 21:05, 148.56 KB) / 下載次數 80https://www.hkepc.com/forum/attachment.php?aid=2307594&k=57ca3b018aa92018b684063ac4469457&t=1781430266&sid=3sOSxzjA3V
作者: shal 時間: 2022-2-21 08:42
我果部453pro 都出現System Booting...畫面
我用 100omh 電阻短接1同8 就攪掂左
作者: kk30 時間: 2022-2-21 11:16
大家啲100omh電阻係邊度買
作者: bedragon29 時間: 2022-2-21 11:31
大家啲100omh電阻係邊度買
kk30 發表於 2022-2-21 11:16
華X, 但買電阻有最低消費，唔得10元定5元。
作者: kenjiwu 時間: 2022-2-21 14:13
回覆 sk2k
你係咪岩岩update左firmware? 我up完幾日就出事
kkhkkh 發表於 2022-2-20 16:35
死啦. 岩岩今朝UP左個firmware.
作者: kkhkkh 時間: 2022-2-21 22:47
回覆 11# sk2k
唔該哂先, 我睇佢塊版同我個塊都唔一樣, short左pin2同3都boot唔到機......
作者: Jip仔 時間: 2022-2-22 09:26
回覆 7# kkhkkh
唔影張高清圖睇吓嗎
作者: kkhkkh 時間: 2022-2-22 10:31
回覆 18# Jip仔
https://ibb.co/j43xLpG
依部有size限制, 我upload左去上面link
thx!
作者: Jip仔 時間: 2022-2-22 12:56
本帖最後由 Jip仔 於 2022-2-22 13:09 編輯
回覆 Jip仔
依部有size限制, 我upload左去上面link
thx!
kkhkkh 發表於 2022-2-22 10:31
睇得明就識做

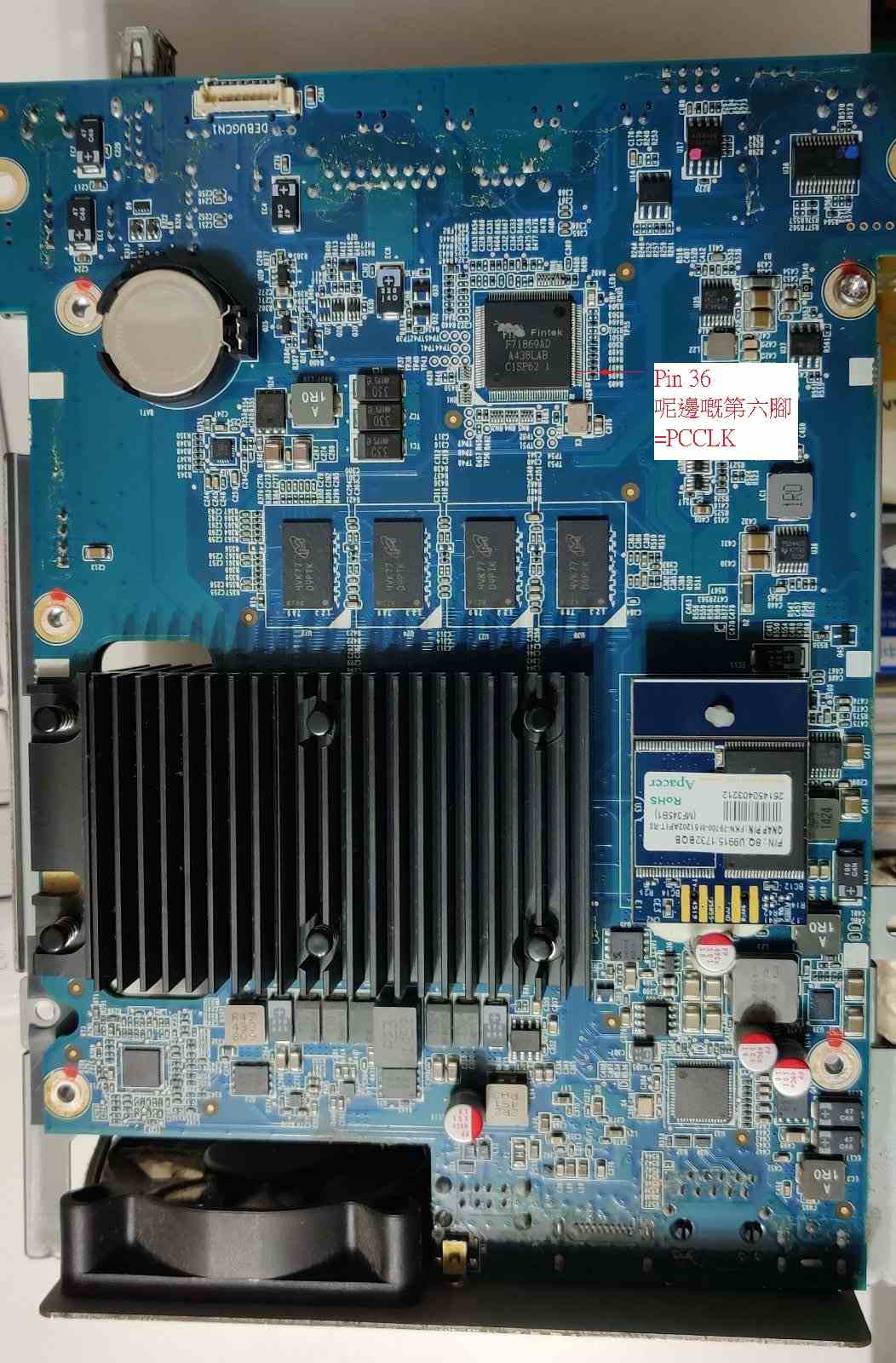

F71869A Pin38 = PCCLK
圖片附件: f71869A-Pin36 (1).jpg (2022-2-22 12:55, 148.17 KB) / 下載次數 59https://www.hkepc.com/forum/attachment.php?aid=2307801&k=7a59a3585611cdbc5e0a9a20efe4bb7c&t=1781430266&sid=3sOSxzjA3V
作者: Jip仔 時間: 2022-2-22 13:10
幅圖打錯Pin36
應該喺Pin38至真
作者: kkhkkh 時間: 2022-2-22 13:33
回覆 21# Jip仔
Thx, 上QNAP forum睇過另一邊落GND, 即係焊落邊個位好?
作者: Jip仔 時間: 2022-2-22 15:04
無所謂
方便焊接就得
作者: 炎冬 時間: 2022-2-23 01:54
我果部453pro 都出現System Booting...畫面
我用 100omh 電阻短接1同8 就攪掂左
shal 發表於 2022-2-21 08:42
我好像接了1同10PIN..
作者: 炎冬 時間: 2022-2-23 01:55
大家啲100omh電阻係邊度買
kk30 發表於 2022-2-21 11:16
我TB買.....
作者: shal 時間: 2022-2-23 08:22
大家啲100omh電阻係邊度買
kk30 發表於 2022-2-21 11:16
淘寶
作者: shal 時間: 2022-2-23 08:25
我好像接了1同10PIN..
炎冬 發表於 2022-2-23 01:54
1/10 ,1/8 都得
我睇外國synology forum 兩個都有人試過
因為我個pin 10 唔上石 ，所以試下pin 8
作者: bctwbctw 時間: 2022-3-1 16:23
回覆 23# Jip仔
師兄, 我有貨Qnap壞咗! Pm咗你...謝。
作者: sbg 時間: 2022-4-12 10:49
回覆 Jip仔
Thx, 上QNAP forum睇過另一邊落GND, 即係焊落邊個位好?
kkhkkh 發表於 2022-2-22 13:33
請問樓主QNAP係咪復活
作者: kkhkkh 時間: 2022-5-1 13:51
回覆 29# sbg
放棄, 掉左
作者: Jip仔 時間: 2022-5-1 14:02
有點可惜
作者: MW2003 時間: 2022-5-1 15:12
留名作為紀錄, 可能日後需要搵師兄維修！
作者: 金比 時間: 2022-5-1 16:37
有部TVS-872XT 開機底板著紅燈, 唔知有冇得整
作者: fung155 時間: 2022-8-11 17:41
我出咗要幾耐先會壞？但係有正常使用lcd>>>>>>>>>
