標題: [開箱] QNAS Mini (3D打印6盤位NAS機箱)+ N100 [打印本頁]

---

作者: MAX100    時間: 2023-10-2 21:39     標題: QNAS Mini (3D打印6盤位NAS機箱)+ N100

本帖最後由 MAX100 於 2023-10-2 22:12 編輯

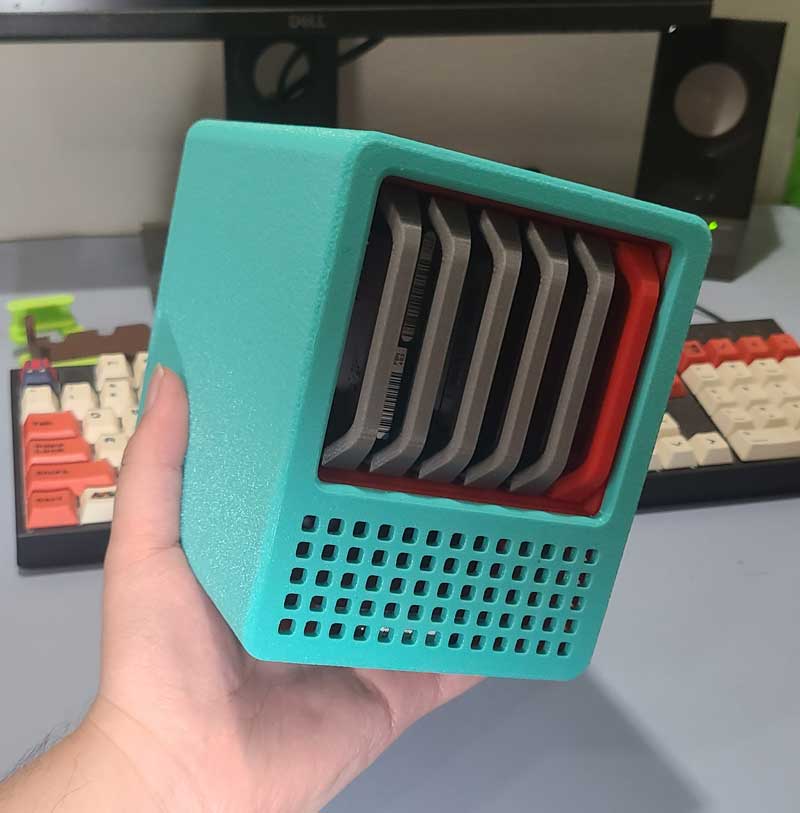

B站有人設計呢款3D打印NAS機箱， 可以裝6+1個2.5 SSD/HDD
https://www.bilibili.com/video/B ... c4be7afa20f015b0df6


Github 有Bom表，教你買零件
https://github.com/thunder439/QNASMINI/tree/main

原作者原設計係用暢網P2 J4105 開發版，底板無預留位置裝散熱扇

閑魚有人賣緊改良加高左2CM既機箱，夠位裝散熱扇俾P5 N100開發版
我部機都係用呢個改良版機箱


全部零件, N100, 16G DDR 5, HR4 2T, Micon 1100 2T, Intel 330 120G


圖片附件: QNASMINI_small.jpg (2023-10-2 21:36, 45.19 KB) / 下載次數 386
https://www.hkepc.com/forum/attachment.php?aid=2391246&k=0a49de65660c3cac936fc469a5cd89c9&t=1790294229&sid=2NBPnKOo5F



圖片附件: FullSizeRender-12_small.jpg (2023-10-2 21:36, 84.85 KB) / 下載次數 405
https://www.hkepc.com/forum/attachment.php?aid=2391250&k=f6ae41fe0594af8894124a93c3161e50&t=1790294229&sid=2NBPnKOo5F



圖片附件: IMG_2747_small.jpg (2023-10-2 21:36, 72.23 KB) / 下載次數 379
https://www.hkepc.com/forum/attachment.php?aid=2391253&k=e79888193da5ed7e2dd63186d142b837&t=1790294229&sid=2NBPnKOo5F

---

作者: MAX100    時間: 2023-10-2 21:39

本帖最後由 MAX100 於 2023-10-2 22:10 編輯

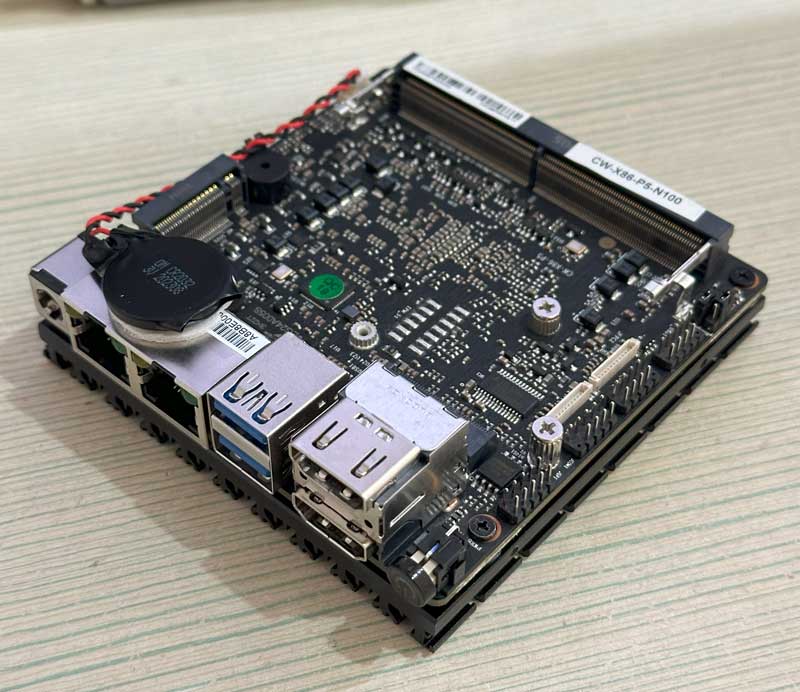

暢網P5 N100開發版, 2.5G lan *2, usb 3.0*2, HDMI *2 (both 4K 60)

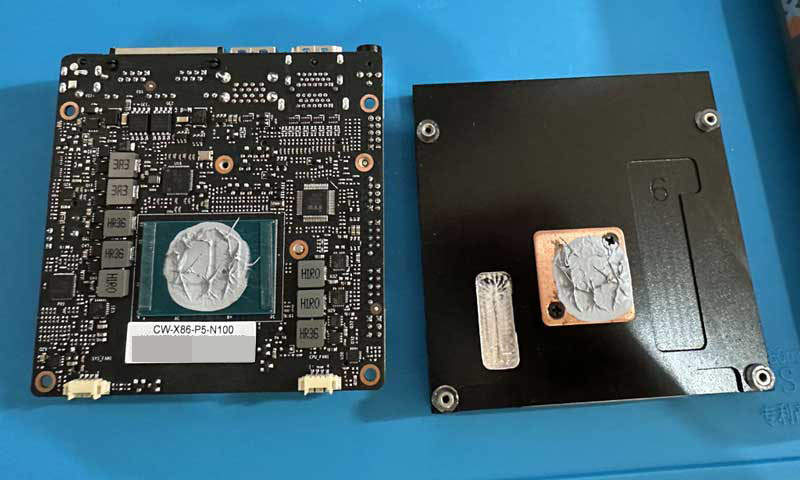

拆開只有一大舊散熱膏，其他地方無散熱處理


自己換左PTM7950，另加散熱貼

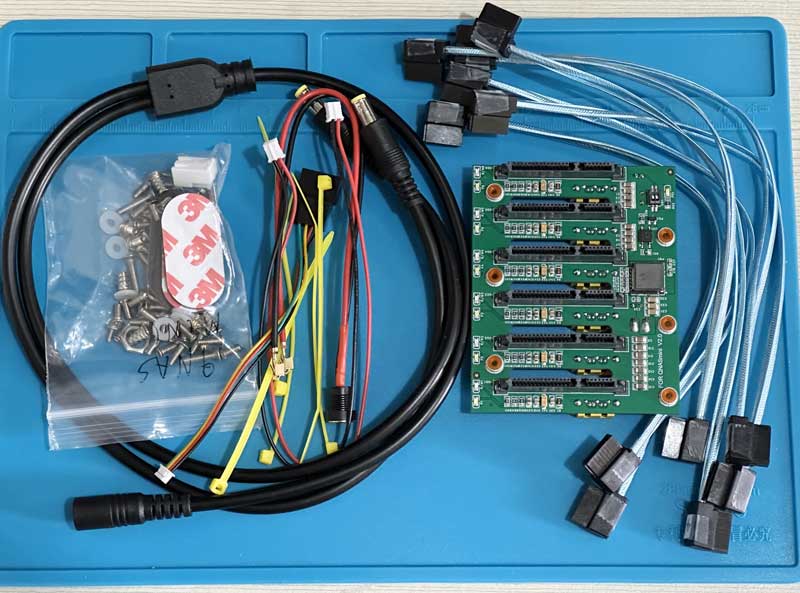

閑魚有現成6 SATA背板同配件包賣 210人仔

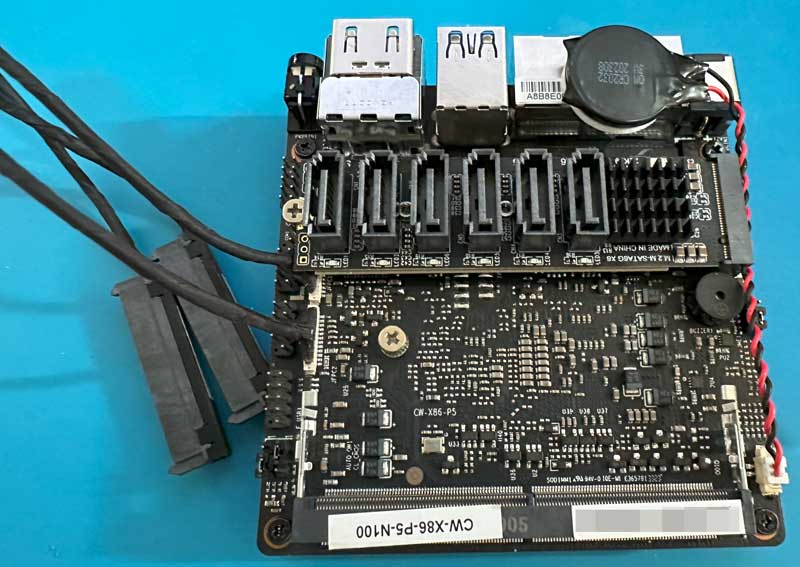

底板裝賣M.2 轉 6 SATA，連底板內置2 SATA總共支援8個SATA

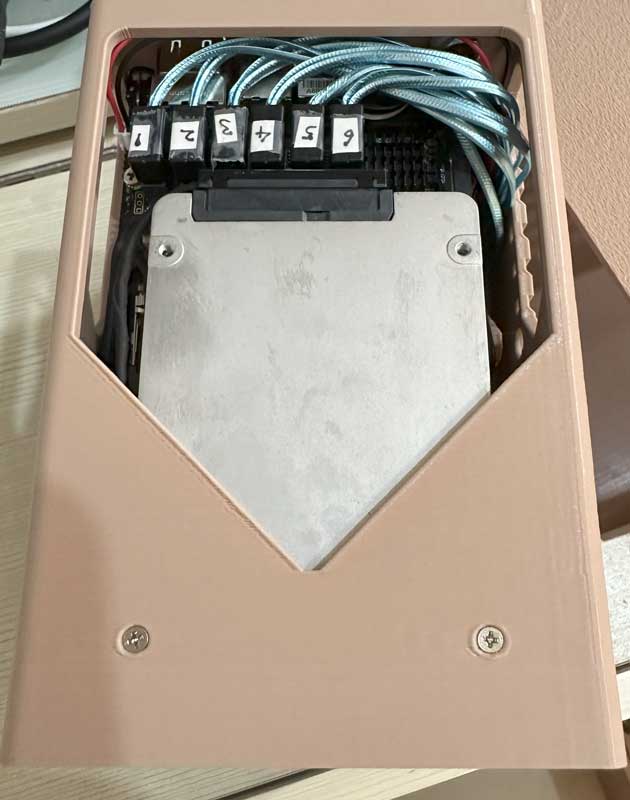

機箱可以裝多兩隻 7mm SSD


圖片附件: IMG_2724_small.jpg (2023-10-2 21:41, 75.22 KB) / 下載次數 342
https://www.hkepc.com/forum/attachment.php?aid=2391255&k=2402c94596aaadba13ee4d3d1d3113b6&t=1790294229&sid=2NBPnKOo5F



圖片附件: FullSizeRender-5_small.jpg (2023-10-2 21:41, 91.06 KB) / 下載次數 342
https://www.hkepc.com/forum/attachment.php?aid=2391256&k=1e09eb8f4a2615dcb5fa73d862aabc2b&t=1790294229&sid=2NBPnKOo5F



圖片附件: IMG_2728_small.jpg (2023-10-2 21:42, 99.78 KB) / 下載次數 352
https://www.hkepc.com/forum/attachment.php?aid=2391257&k=1d582109fabc060da41196ef1df32bbd&t=1790294229&sid=2NBPnKOo5F



圖片附件: FullSizeRender-7_small.jpg (2023-10-2 21:42, 73.15 KB) / 下載次數 383
https://www.hkepc.com/forum/attachment.php?aid=2391258&k=c760f661b47fdf166078f4c323f2a6ef&t=1790294229&sid=2NBPnKOo5F



圖片附件: IMG_2731_small.jpg (2023-10-2 21:43, 70.63 KB) / 下載次數 522
https://www.hkepc.com/forum/attachment.php?aid=2391259&k=562f8abc8479488239f4671b542b126c&t=1790294229&sid=2NBPnKOo5F



圖片附件: IMG_2750_small.jpg (2023-10-2 21:44, 40.99 KB) / 下載次數 362
https://www.hkepc.com/forum/attachment.php?aid=2391260&k=377ef7592a10da7fe252d345d0439050&t=1790294229&sid=2NBPnKOo5F

---

作者: MAX100    時間: 2023-10-2 21:41

本帖最後由 MAX100 於 2023-10-2 22:15 編輯

Size對比圖，左邊係DS923+, 右邊係QNAS Mini , 放到8個SATA真係好迷你,
比好多2 tray 3.5 NAS都要細



圖片附件: IMG_2752_small.jpg (2023-10-2 21:45, 26.22 KB) / 下載次數 348
https://www.hkepc.com/forum/attachment.php?aid=2391261&k=cd62ffb5741f5bdb84ff7f72691f2e40&t=1790294229&sid=2NBPnKOo5F

---

作者: MAX100    時間: 2023-10-2 21:49

本帖最後由 MAX100 於 2023-10-2 22:18 編輯

B站另外有詳細整機教學for P5 N100開發版，原版P2 J4105都係一樣咁裝，只係同步針腳個位唔同：

上集：
https://www.bilibili.com/video/B ... c4be7afa20f015b0df6

下集：
https://www.bilibili.com/video/B ... c4be7afa20f015b0df6

跟著步驟唔難砌，最煩係太多種唔同螺絲，要用好多時間搵齊配對

---

作者: MAX100    時間: 2023-10-2 22:06

本帖最後由 MAX100 於 2023-10-2 23:56 編輯

所有零件from JD, PDD, 閑魚同淘寶 (sorry 啦，香港代理們）
部機純粹見佢幾得意，手痕整部玩下，OS 仲研究緊點整

全部零件唔計SSD 約1300人仔
如果用原作者版本整J4125 + 8G ram，我計過大約1100人仔以內可以整到

---

作者: rfdingo    時間: 2023-10-2 23:16

6隻碟疊埋........

---

作者: eastaegis122    時間: 2023-10-2 23:30

嘩，師兄堅

---

作者: MAX100    時間: 2023-10-2 23:51

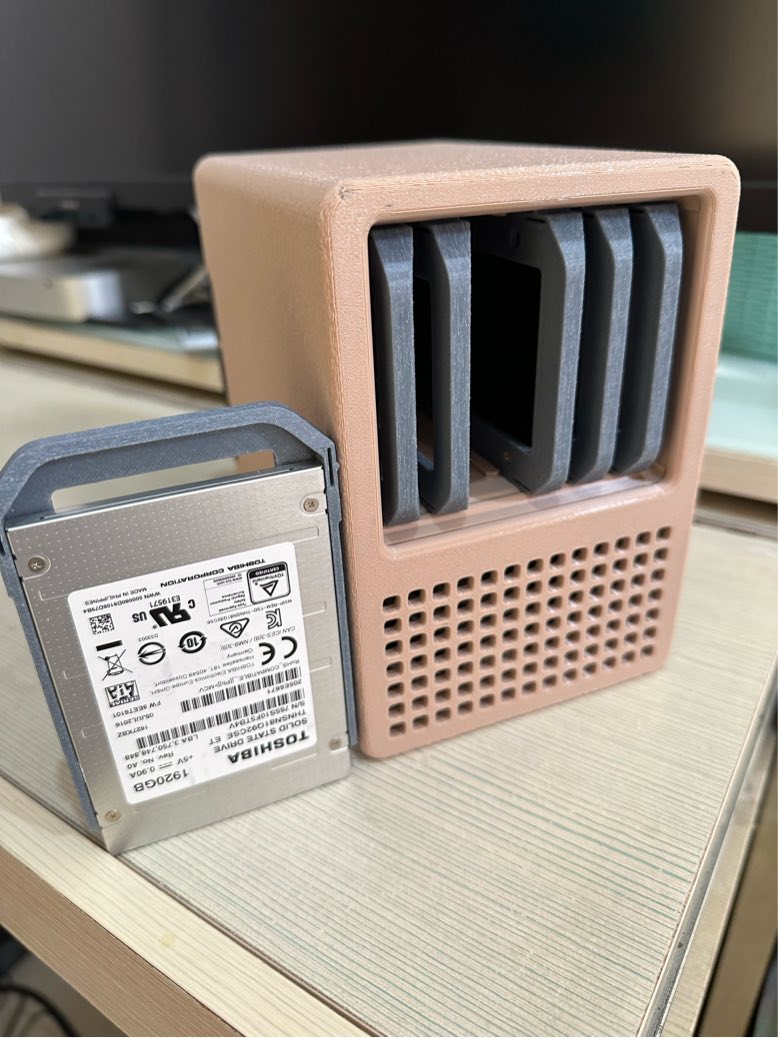

6隻碟各自有tray  可以抽出來，如果全7mm SSD 唔會好迫
有足夠有氣流




via HKEPC IR 5.1.14 - iOS(5.1.1F)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(BF0FF).jpg (2023-10-2 23:48, 127.94 KB) / 下載次數 345
https://www.hkepc.com/forum/attachment.php?aid=2391269&k=1ec12b695392c7887e7392e0dd11b30e&t=1790294229&sid=2NBPnKOo5F

---

作者: pbodq    時間: 2023-10-3 00:05

本帖最後由 pbodq 於 2023-10-3 00:25 編輯

我好奇N100 full load下的6w TDP, 在整機30w的壓力情況下, heat sink fan可以壓到幾多度, 我見有d原廠殼的片, 只能keep到94C，我就覺得果d廠case唔合格．用過幾年呢類產品, 長開第三年熱死的有2次。
呢個打印case的通風/風壓掂唔掂? 有無溫度測試?

-----------

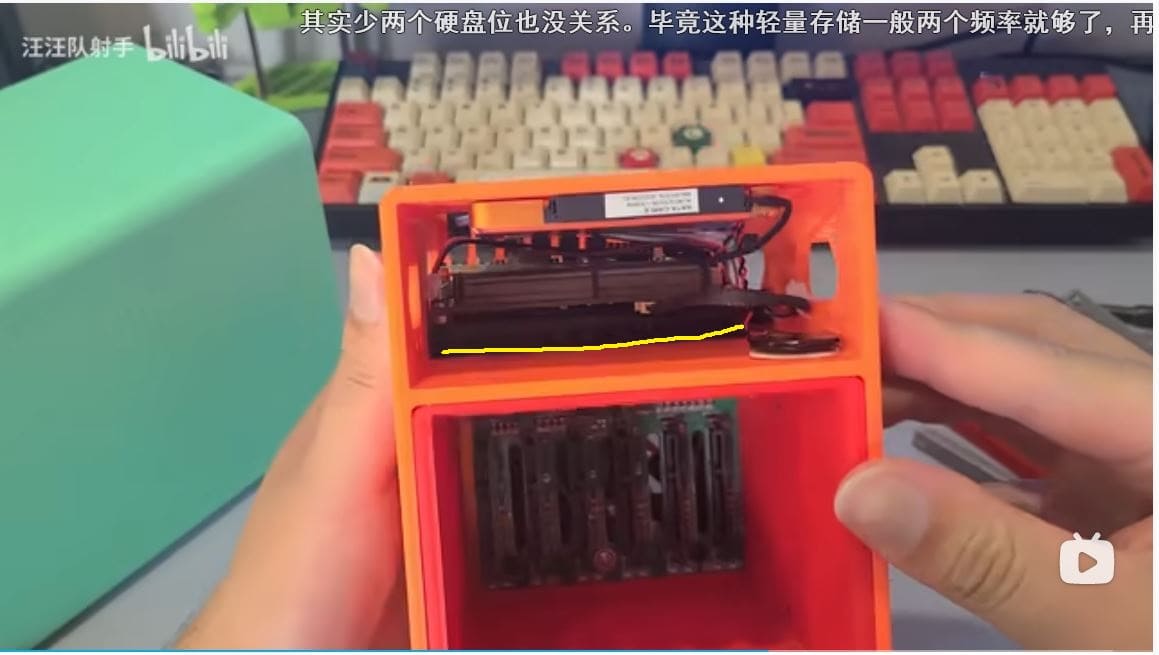

見到了, CPU得呢條罅進風, 很擔心...等實測



圖片附件: N100.jpg (2023-10-3 00:24, 61.13 KB) / 下載次數 340
https://www.hkepc.com/forum/attachment.php?aid=2391270&k=b316b4dbcf9dd966e89f9b7cace85906&t=1790294229&sid=2NBPnKOo5F

---

作者: MAX100    時間: 2023-10-3 06:41


你Cap 圖呢個係原設計，原本俾 J4125用，所以只有heatsink, 同埋下面唔係密封，其實有風道通去機背散熱扇抽風

N100 好多人試左，都話heatsink 一定要另加散熱扇，唔係會勁熱，所以改良版會加高少少，俾位裝多一把8010 散熱扇上heatsink

我兩把散熱扇都係抽風，風道係前入後出
裝 win 11試下著機，普通loading,  CPU 40-45左右

via HKEPC IR 5.1.14 - iOS(5.1.1F)

---

作者: fakeman    時間: 2023-10-3 08:52




    你當佢無就得嘞，講真設計一個殼唔係純粹裝得落就算數，好似你咁講要做到合理氣流同散熱，呢 d 流體力學嘢係要計數要做 simulation，我唔覺得呢類小作會有做到

---

作者: hisashix    時間: 2023-10-3 10:34

如果可以改用n300 or n305 就正

---

作者: MAX100    時間: 2023-10-3 11:11



同款板有出N305, 不過勁熱，個箱會頂唔順

---

作者: s84292    時間: 2023-10-3 13:20



你呢個係另一個版本，舊版黎
自己改2把8/9CM風扇 塞落去應該唔會有咩問題

30W 輕輕鬆鬆

---

作者: MAX100    時間: 2023-10-3 13:36



好多人裝都係兩把ID-Cooling 8010就算
我驚散熱唔夠力，機箱後抽扇用番BOM表既ARCTIC F8 8025扇，CPU用ID-Cooling 8010 抽風
氣流夠晒，而且好靜

---

作者: s84292    時間: 2023-10-3 14:05



一把都OVERKILL，先得個30-40W

最緊要裝返塊隔塵，唔係清死人

---

作者: dcpad    時間: 2023-10-3 17:35

打算全sate ssd?

---

作者: MAX100    時間: 2023-10-3 18:26

本帖最後由 MAX100 於 2023-10-3 18:27 編輯

本身有幾隻Sata SSD

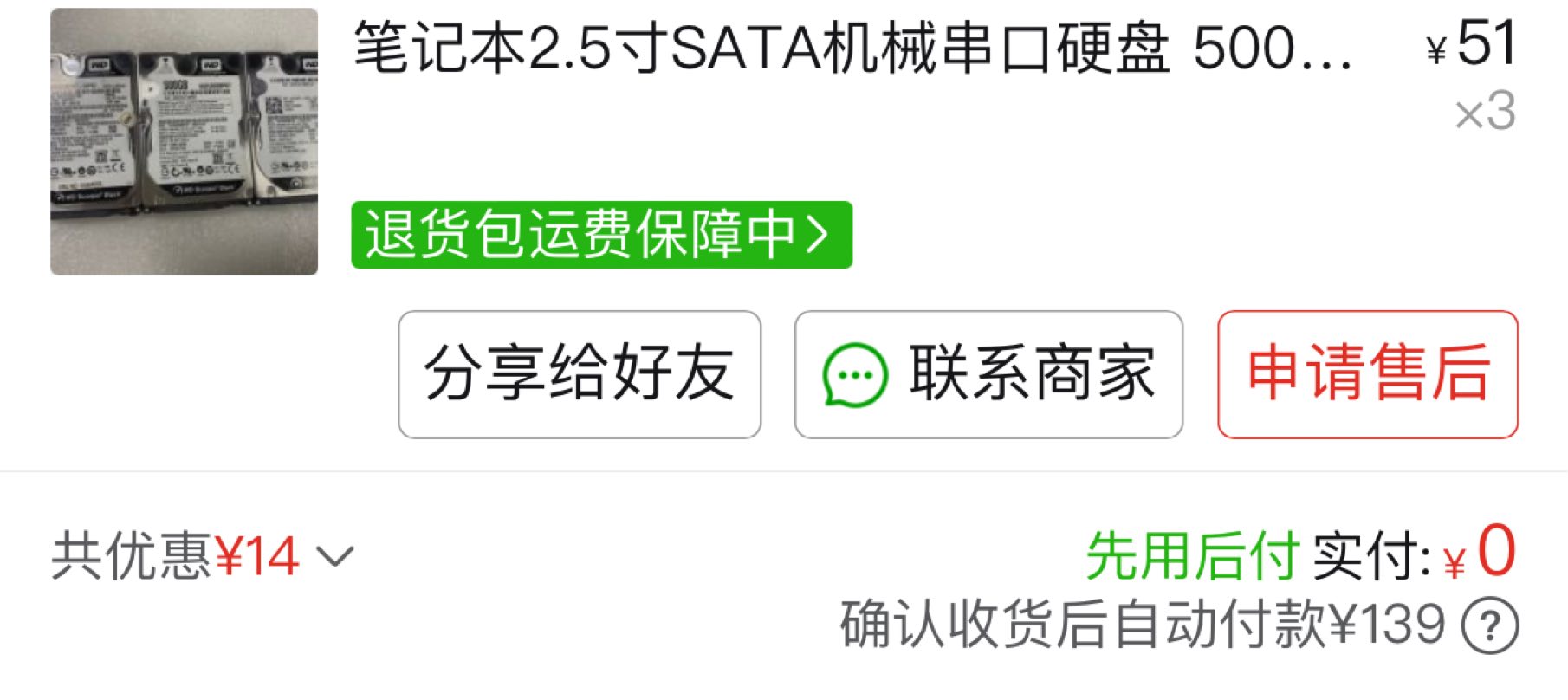

另外去PDD 執左3隻 二手WD black 500G HDD
139人仔買到3隻




其實呢部機我純粹想學下裝唔同既NAS系統，暫時重要野唔會裝落去著

via HKEPC IR 5.1.14 - iOS(5.1.1F)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(0AB95).jpg (2023-10-3 18:23, 128.26 KB) / 下載次數 231
https://www.hkepc.com/forum/attachment.php?aid=2391340&k=eba27aa73f308c7d27b26d028e15288a&t=1790294229&sid=2NBPnKOo5F

---

作者: S.Bruce    時間: 2023-10-4 10:56

Qnas 我看成Qnap NAS ......

---

作者: k1412    時間: 2023-10-4 16:11

幾有趣既project
不過重點都係pcie to 6sata轉接卡度, 其實用intel nuc厚版改裝都得

---

作者: MAX100    時間: 2023-10-4 19:56

本帖最後由 MAX100 於 2023-10-4 20:39 編輯


6 SATA背板有條同步電源線要插到底板上，唔知Intel NUC有無呢個插頭

---

作者: alisontcf    時間: 2023-10-5 00:57

本帖最後由 alisontcf 於 2023-10-5 01:06 編輯

之後有係 YT 睇過有人介紹QNAS，唔知樓主可唔可以分享下個箱係唔係真係咁ok? d 位啱唔啱，就唔就位，同埋會唔會太熱? 因為我都想試下 DIY NAS. 如果 mix 2.5 SATA HDD & SSD 會唔會保險d?

---

作者: dcpad    時間: 2023-10-5 19:10

M.2轉6 sata呢塊嘢使唔使另外供電？
大陸實踐出m.2轉4 nvme 是不夠電, 破解之法是自己diy 供電

---

作者: MAX100    時間: 2023-10-5 20:51

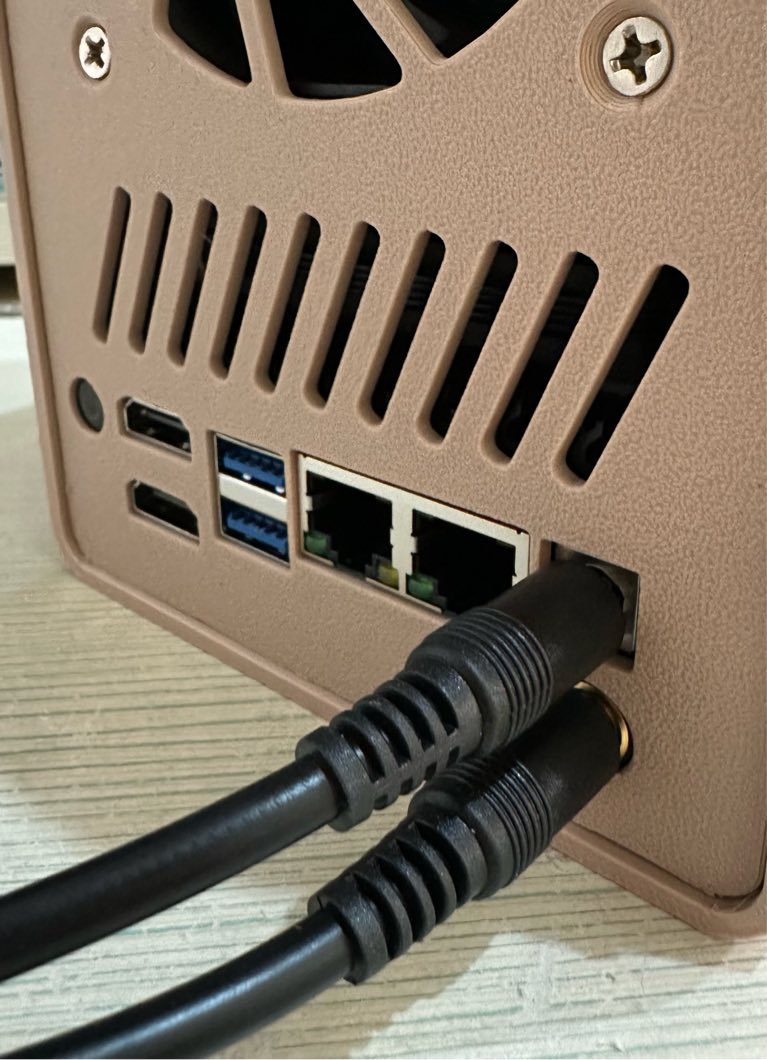

M2 to 6 sata 張卡唔洗另外供電，6 sata 背板要另外供電俾sata Ssd / HDD，火牛駁條一出2 Y線就得




via HKEPC IR 5.1.14 - iOS(5.1.1F)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(79A5B).jpg (2023-10-5 20:49, 130.33 KB) / 下載次數 219
https://www.hkepc.com/forum/attachment.php?aid=2391604&k=dab9cf8ce2e039eaa0352dad0c09de06&t=1790294229&sid=2NBPnKOo5F

---

作者: MAX100    時間: 2023-10-5 20:59

本帖最後由 MAX100 於 2023-10-5 21:02 編輯

8025扇做主力機箱抽風，另加8010做CPU heat sink 散熱係OK既

QNAS 機身細，風道夠集中，我放隻手係箱前面會感覺到氣流流動

如果跟足原作者做3D 打印，螺絲同接位應該係幾準的
因為係3D打印，成品質素真係好睇你去邊到印
我依家幫襯閑魚賣家，我覺得一般，唔上螺絲有少少鬆

當然呢類diy NAS都係玩下好了，唔好當佢做主力NAS

via HKEPC IR 5.1.14 - iOS(5.1.1F)

---

作者: MAX100    時間: 2023-10-5 21:01


4 個M2 個方案我都有考慮過，但係就算解決到供電，SSD散熱都係一個好大問題

via HKEPC IR 5.1.14 - iOS(5.1.1F)

---

作者: k1412    時間: 2023-10-6 14:34

本帖最後由 k1412 於 2023-10-6 14:49 編輯

回覆 21# MAX100

其實我係指可用Intel NUC(8代厚版)改裝做 7 BAY既NAS, 而唔係用黎直接代替N100放落QNAS Mini

如果你指俾電去SSD部份, Intel NUC底板有USB接口, 訂番條USB轉SATA電線係可行既


圖片附件: usb-sata.jpg (2023-10-6 14:33, 29.46 KB) / 下載次數 236
https://www.hkepc.com/forum/attachment.php?aid=2391692&k=a73ba73cc7f1ecbc3a097580c88d6f38&t=1790294229&sid=2NBPnKOo5F

---

作者: upsagel    時間: 2023-10-9 20:55




    我見過youtube有人講專登將pcie4.0插轉SATA3卡，將SSD速度壓低來減少熱力
一聼落好似好反智
但youtuber分析又不無道理，因爲除非上10GbE，否則其實NVME SSD大多數的速度都係浪費。

---

作者: wingOsky    時間: 2023-10-31 15:53

本帖最後由 wingOsky 於 2023-10-31 16:40 編輯

回覆 1# MAX100


    我早排係yt見到佢都有興趣，請問你個加高版裝n100洗唔洗改i/o d 位？

ps:見到背板好fit,正

---

作者: jackwong717    時間: 2023-10-31 19:01

回復 29 #wingOsky

買成品唔使慢慢執

Note 11 pro 5G

---

作者: MAX100    時間: 2023-10-31 22:45


無野要改喎，買番來就咁裝就得

via HKEPC IR 5.1.14 - iOS(5.1.1F)

---

作者: 風十三    時間: 2023-10-31 22:55

我流連咸魚，成日都見到呢類3D列印成品，最常見係洋垃圾伺服器電源，改成顯示卡用電源。

---

作者: MAX100    時間: 2023-10-31 23:02

本帖最後由 MAX100 於 2023-10-31 23:05 編輯

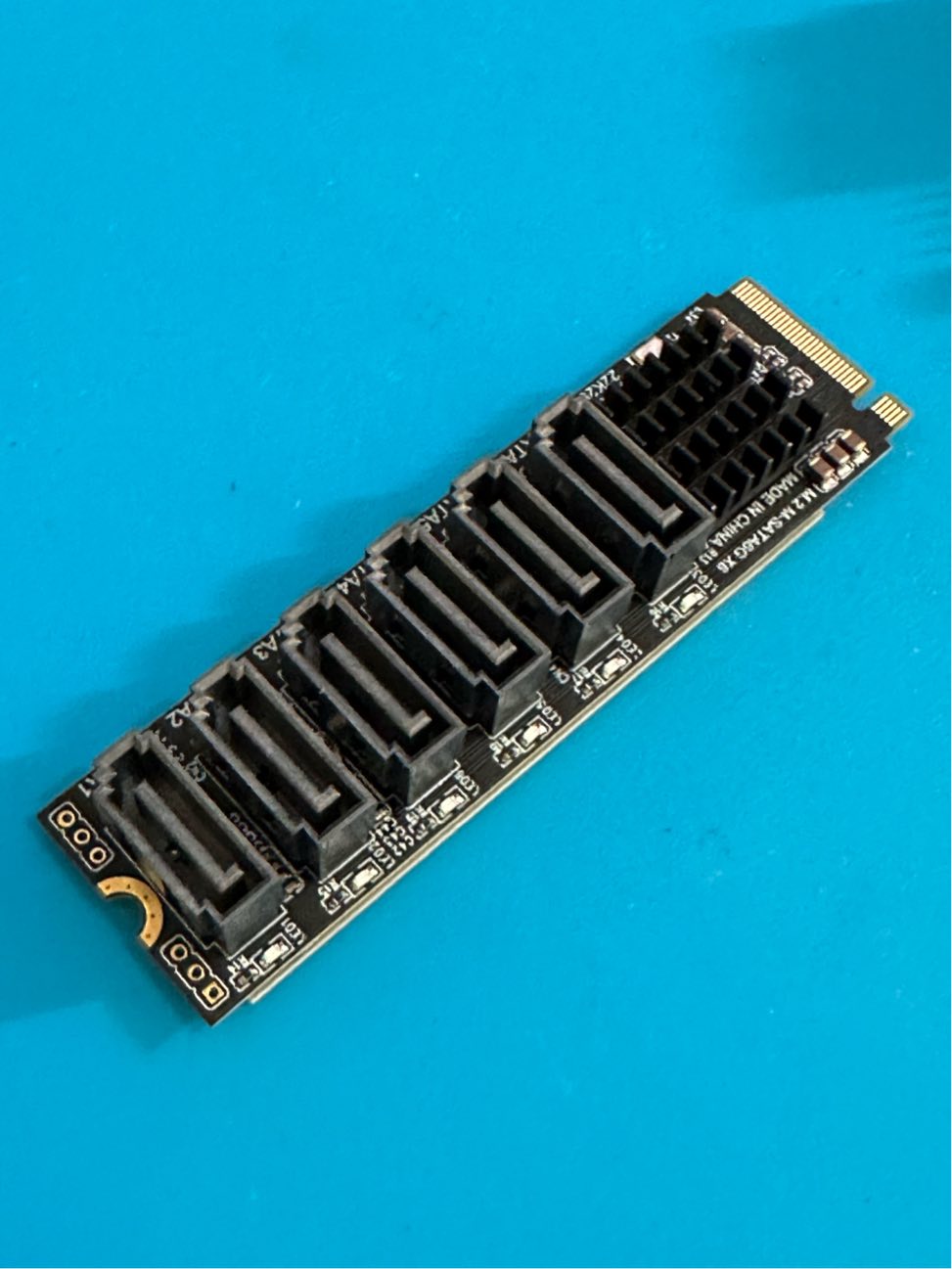

有興趣自己裝來玩下既朋友，提下大家，條M.2 轉6 SATA 有6粒 LED 燈，用來顯示SSD/HD 讀取

勁鬼光，有loading 就不停閃，夜晚好擾民
又無關燈jumper, 我自己用黑色電線膠紙封死佢

塊玩家定制SATA 背板一樣有loading 燈，但有 jumper 可以選擇關燈





圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(9D030).jpg (2023-10-31 22:51, 116.43 KB) / 下載次數 294
https://www.hkepc.com/forum/attachment.php?aid=2395345&k=e5471aa7ce03fd90b19f7b6f42531a50&t=1790294229&sid=2NBPnKOo5F



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(8CCE8).jpg (2023-10-31 23:05, 139 KB) / 下載次數 299
https://www.hkepc.com/forum/attachment.php?aid=2395350&k=6722057cb599dc77ba78e2ecff68fea2&t=1790294229&sid=2NBPnKOo5F

---

作者: fred2088    時間: 2023-11-2 12:53

羊899, 不用改

[youtube]Xn-f20wJNb8[/youtube]

---

作者: bbsunny    時間: 2023-12-23 12:41




    我都想買哩個，但係啲人又話散熱有問題。

---

作者: MAX100    時間: 2023-12-23 15:38



個殼仲衰過3D打印，隨時一抽就爛
https://youtu.be/SGE5op_bvPg?si=Dnkzos27YoRGOn2g&t=113

---

作者: 口o口    時間: 2023-12-23 20:34




    用幾年一老化就GG..
