作者: wsoft2002 時間: 2014-5-14 15:14 標題: Kossel 砌機分享 [新增: 打印機校正-- 自動篇]
本帖最後由 wsoft2002 於 2014-5-30 12:10 編輯
小弟見到衆多HKEPC師兄砌Kossel, 令到小弟有小小身痕， 而架尚未砌完的MM依舊放係架到，而turn機王又指出MM在設計上有所不足，令到繼續興趣大減 (對不起同學會的師兄，我部MM爛尾了！幾時又一齊出黎吹吓水呢？)。經粗略估計、只要買過D鋁及印新膠件,其它就用返部MM果D零件(當然是我估計錯誤啦，點只要買鋁一樣丫)。
事前編
由於Kossel Mini 的打印面積太细，砌部 Mini 出黎實比老虎鬧、做乜整多部，重要印细左，於是決定要砌部大D，起碼印得大過閃猪，就可以駁返佢 . . . 新E部可印得大過部閃豬架！
於是開始上網找大部Kossel的BOM，最重要係想知個架及幾支臂的長度，而其它部份除皮帶外(皮帶就架高度X2再加DD就實無問題)，應該同一般Kossel應該是無分別的。
结果大部Kossel的BOM就找不到，但好好彩比我找到一個Kossel計算機，只要輸入你想要的打印面積，佢就可計出個架及臂的長度，點知入完之後、嚇一跳， 嘩！我想要有一立方尺的打印面積姐，計出黎部機高過一米，橫要七佰多mm, 如果砌左出黎一定比人丙到九彩、同時部機一定無得留低！
於是又停左落黎，但依然比蟲咬，咬左個幾禮拜後，終於自我妥協，不如整細D啦，但起碼要有MM的打印面積，又計一輪後，一部高八佰幾，闊三佰幾的加大版Kossel計畫正式拍板。
買料編
買料前有樣重要野要做，就係計吓有什麼要買，由於唔係好放心個計算機D長度，於是走上thingiverse找左套用2020套件，跟住滙入左sketchup,係sketcup畫左架機出黎，用作模擬碳纖管的所需長度，结果係我多舊魚，計算機是正確的！
唔知點解老外D 2020鋁 同天朝果D不一樣，鋁中間個孔係4.3mm, 而國内果D係5mm(好在有上次砌MM的經驗，唔係又中招)，所以要改返膠件上 D 4.3孔做M6孔, 另外原板係設計比光桿用，多左幾8mm個孔，所以一次過封埋佢。跟住係數洞洞，計下要買幾多螺絲、螺母。再求其下載一個Kossel BOM黎睇吓，原來都重要買多十九幾樣野，唔係E到寫了，有興趣的話，睇我個BOM啦！講明先，果D唔係推薦店舖，只係今次我幫親佢姐，另外個BOM唔包準嫁，另外個BOM下半部份係我無買的(無顏色個D)，只供參考！至於買料過程都係在某寶左搜右搜，比錢埋單，集運到港。
追加:
關於碳纖維管的購買，如果計算机告訴你須要200mm長，而E個長度係包括左部份5347的長度，兩邊計算在內的5347長度共约33mm，所以買170mm碳纖維管就足夠，但記住唔好買短，長D無所謂，因為管的長度可在固件修改的，如果短左就有可能邊位印唔到嫁。
在印膠件前，先同部舊欵單頭閃豬做個小手術先(大手術就留番砌完Kossel先做)，就係換條內藏PTFE的綱管及換個0.5mm咀咀，先可用PLA打印，用0.5咀是希望D膠件可以實淨D，我用0.4mm層高及四十巴仙填充打印。 當時亦劃左兩欵滑輪架，不過後期見到個全打印滑塊，把它改成 2020 全打印滑塊，就用住佢先，如果效果唔好先再試番滑輪，再唔得先轉直線導軌。
至於砌機架身就無乜特别，記得把2020鋁D中間孔攻M6牙。
電子部份就睇住E兩張圖就成:
直得一提的是，如果你用12V供電，就看一看RAMPS板上個D1位有沒有二極管，如果沒有就加粒IN4004上去，這樣就可以供電給MEGA2560喇!
固件篇
能用在Kossel上的固件主要有兩個，分別係 Marlin 及Repetier。 而 Marlin 又有好幾個由不同高人所修改的版本。
但無論您用那一個版本，你都需要在你的電腦安裝 Arduino IDE. 我安裝了 1.0.5 版，可以在此下載，安裝同一般程式没分別、所以不多說了。
首先運行一次 IDE， 點選"Tools" ， 再選 "Serial Port"， 記下顯示中的 Com Port, 接着關關 IDE.
現在我們要下載Kossel 的固件了，我是用 RichCattell 高人的修改版，可以在下列的連结下載
https://github.com/RichCattell/Marlin/releases/tag/v1.04
相關的討論在此
https://groups.google.com/forum/#!topic/deltabot/SrmxHMxdgBE
下載之後把它解壓，把入面的資料夾 "Marlin-1.04" 整個復制到"我的文件匣"中的"Anduino"資料夾入面，跟住把資料夾 "Merlin-1.04" 更改名稱為 "Marlin"。
現在把RAMPS 板及LCD 接上 Mega 2560後 (其它的零件可稍後才裝上)，才用USB 連上電腦，稍等一會、等電腦加装驅動程式後， 就可以再次運行 IDE，現在點選 IDE 的選項 "Tools", 接着選 "Arduino Mega 2560 or Mega ADK"，重新再點選"Tools"， 選擇 " Serial Port"， 點選新出現的com port.
現在載入固件至IDE中，點選"File" 及 "Open"，打開"Marlin"資料夾，選擇及打開"Marlin.ino"。你會看見一個新視窗，這就是固件的原碼了，通常我們只須修改"Configuration.h"把你的Kossel參數輸入就成。現在切換至頁面"Configuration.h"那頁，跟着我會介绍一些比較重要的參數。
第86行: #define DEFAULT_DELTA_DIAGONAL_ROD 217.5
這是碳纖維管的長度，量度是由一端5347的孔中央至另一邊5347的孔中央。
第89行: #define DELTA_SMOOTH_ROD_OFFSET 156.4
這是由effector中央至2020鋁中央之距離。
第92行: #define DELTA_EFFECTOR_OFFSET 24
這是由effector中央至連接碳纖管螺絲中央的距離。
第95行: #define DELTA_CARRIAGE_OFFSET 24
這是由2020鋁至滑塊連接碳纖管螺絲中央的距離。
以上四個參數比較重要，看看下圖有助你明白。
第107行: #define BED_DIAMETER 170
你的打印床半徑，這是自動校準時用的。
第111至115行:
#define Z_PROBE_OFFSET {0, 10, -5.6, 0}
#define Z_PROBE_DEPLOY_START_LOCATION {20, 96, 30, 0}
#define Z_PROBE_DEPLOY_END_LOCATION {5, 96, 30, 0}
#define Z_PROBE_RETRACT_START_LOCATION {49, 84, 20, 0}
#define Z_PROBE_RETRACT_END_LOCATION {49, 84, 1, 0}
以上是自動校準的設定，留待下回解說。
第333至336行:
#define X_MAX_POS 90
#define X_MIN_POS -90
#define Y_MAX_POS 90
#define Y_MIN_POS -90
以上設定的是你的打印範圍，如果你的打印直徑為200mm,那改為 x_max及y_max為100， x_min 及y_min 為-100， 因為中央是0。
第352行: #define MANUAL_Z_HOME_POS 258
你機器的最高打印高度。
第360行: #define DEFAULT_AXIS_STEPS_PER_UNIT {80, 80, 80, 439.5}
這是設定步進馬達行1mm的行程，會根據所用的齒輪、皮帶、微步設定等等而有所改變，按這兒進入計算機，自己算算吧！
頭三個是x,y 及z， 最後一個是膠料擠出機，一般來說Kossel上的xyz是一樣的，至於擠出機的那個數值如可測量，留待日後再說(如果你不是便用行星齒輪步進為擠出機，建議你把它先改為100，留待日後校準)
第417行: //#define REPRAP_DISCOUNT_SMART_CONTROLLER
如果你佩備了這個LCD，請把開頭的"//"删去。
[追加兩個都幾重要的參數
第116行: #define AUTOCALIBRATION_PRECISION 0.03
依個係自動調機的誤差範圍, 0.03 即是系統會繼續調機直至誤差範圍在+-0.015內又或者逹到99次。
第136行: #define AUTOLEVEL_GRID 24
依果係設定每次探針試探的距離, 原文是說這數值不可大過半徑除3, 我使用後覺得用除4比較安全。
請把需要修改的參數改好後，按IDE界面上的Upload鍵，等一會你會看見板上會有綠燈閃阿閃，跟着LCD上應該有顯示了。恭喜你，你的第一次上載固件成功了。現在可以把電子部份裝上機身了!
你的畫面會與這個有別!
註:其它可用固件(歡迎提供)
Repetier
官網: http://www.repetier.com/documentation/repetier-firmware/
下載: http://www.repetier.com/firmware/v091/
Marlin - Johann C. Rocholl
下載: https://github.com/jcrocholl/Marlin
軟件篇
除了固件外，你還須要在電惱安裝軟件，用作控制打印及處理立體模型(不是劃立體模型啊！)，而這類軟件有不少的選擇(有收費及免費)，每個都有自己的特色，各位以後不防試多幾個找個合心意的。
現在我會以Pronterface做例子，選它並不代表它是最好，只不過是我正使用它作調機，及其界面還算簡潔易用(這是個人感覺而已)。
首先當然是下載網址:
http://koti.kapsi.fi/~kliment/printrun/
選擇你所需版本，下載及安裝吧！
下圖是其介面解說
1. com port 選擇 (同IDE果個一樣)
2. 連接速度選擇 (如你没有更改固件中的預設值，就選250000吧)
3. 連接/斷開 打印機
4. x,y,z 的運行速度
5. 控制x,y,z的移動
6. 温度及熱床的控制
7. 手動出膠的長度及速度控制
8. 温度表
9. 三維模型預覽
10. 自定功能鍵區(調機時十分好用)
11. 印表機回饋訊息區
12. 命令輸入區
當設定好com port及速度， 按連接後，稍等一會，你應該看見右手的訊息區有訊息出現，同時左手面的控制區會變得比較深色，這表示你已經成功連接印表機。
你是不是想立刻打印呢！
不過各位同志，砌機尚未完功、同志仍需努力！
好了，現在我們製造幾個功能鍵，以便接着來的調機過程舒適一些。
首先我們要計算兩组坐標，一组是最接近X柱的坐標，另一组是最接近Y柱的坐標。
首先你要知道打印床的半徑, 我們稱它為R。
X柱座標组公式
X座標 = -R * cos(30)
Y座標 = -R * sin(30)
Y柱座標组公式
X座標 = R * cos(30)
Y座標 = -R * sin(30)
實例示範
假設印床半徑是 135mm
X柱座標组
X座標 = -135 * cos(30) = -116.91
Y座標 = -135 * sin(30) = -67.5
Y柱座標组
X座標 = 135 * cos(30) = 116.91
Y座標 = -135 * sin(30) = -67.5
(聰明的你,是不是發覺計一組就成了)
現在首先要建立指令集
按"Settings"，選"Macros"， 點選"New"
在視窗中輸入名稱後按OK鍵
在視窗中輸入指令後按Save鍵
按自定功能鍵區的"+"鍵，第一行輸入鍵的名稱，第二行輸入剛建立的指令集名稱，接着按OK.
你的巳建立了第一個功能鍵，我們還須造多數個。不過現在讓我們修正MoveXTower指令集，一樣是"Settings" >" Macros", 跟着我們點選"MoveXTower".
MoveXTower (記得替換你的X柱组座標)
G28
G1 X[你的X柱X座標] Y[你的X柱Y座標] Z5 F5000
MoveYTower(記得替換你的Y柱组座標)
G28
G1 X[你的Y柱X座標] Y[你的Y柱Y座標] Z5 F5000
MoveZTower(記得替換你的印床半徑)
G28
G1 X0 Y[你的印床半徑] Z5 F5000
MoveCenter
G28
G1 X0 Y0 Z5 F5000
指令解說:
G28 這是命令打印頭移到最高，直至碰到三個限位器。
G1 是命令打印頭移到指定坐標，頭三個是X,Y及Z，我就不多說了，直得一提的是床正中央的X及Y坐標是0，Z是零時應該是剛好在印床上(這是我們調機的第一個目標)。而F則是移動速度。
另外為什麼把Z設定為5，而不是0，這是因為如果設定為0，有好大機會你的印頭會撞上印床。
其它打印程序(歡迎提供)
Cura
https://www.ultimaker.com/pages/our-software
MatterControl
http://www.mattercontrol.com/
(這軟件個有一個全軟件自動水平方案,不過Kossel應該用不到這方案,但有 XY Rep-rap的師兄,不防看看)
https://www.youtube.com/watch?v=qJar_49dAQo
OctoPrint
http://octoprint.org/
Repetier Host
http://www.repetier.com/documentation/repetier-host/
調教篇
限位器測試
現在請把Pronterface與Kossel的連接斷開(按Disconnect鍵)及把Kossel的電源關上。然後用手把X, Y, Z 柱上的滑塊向下移動约10mm及收起Z探針(如有的話)
現在請把Kossel開動及連接Pronterface。當成功連接後請在Pronterface的命令輸入區中輸入M119及點"Send"鍵， 回饋訊息中區將會顯示各限位器的狀態，如下圖红色方格的內容
請留意如果你的固件設定正確，就只會顯示 X_max , Y_max Z_max 及 Z_min, 如果出現 X_min 及Y_min 就代表你的固件設定錯誤，請修改固件的pins.h文件的363行及369行，把數值改為-1後，重新上載至Mega2560，方可繼續。
另外請留意各限位器的傳回狀態，X, Y, Z max 的狀態必須為open, 而z_min 的值为 TRIGGERED， 如果你的返回數值不是這樣，那麼你的限位器接駁錯誤了，請修正。
現在測試各限位器是否正常工作，首先手動觸發X柱的限位器並且不要放開，再使用 Pronterface 再次把M119指令送出，傳回的 X_max 數值會由open改變為 TRIGGERED, 請按照此方法輪流測試 Y 及 Z 的限位器，最後把探針放下及用M119測試其數值會否改變，一切正常後我們點選 Pronterface 移動控制區中的小屋子圖示(红色三角位置)或送出一個G28指令，你的打印機的印頭會移動到上方，直至觸發全部限位器後停下。
現在請使用移動控制區中的Z控制(藍色長方型)把印頭高度下降约100mm, 然後使用X及Y的控制移動印頭，看看是否暢順正確，按-X時向左行(靠往X柱)，+X時向在行(靠往Y柱)，+Y時向後(往Z柱)，-Y時向前，一切滿意後我們便可進行下一步。
Z探針較準
請準備纸一張(普通影印纸)放在印床上，然後執行之前準備的巨集"MoveCenter"或在命令區先輸入及執行G28，隨後再執行G1 X0 Y0 Z5 F5000。打印頭會下降至你固件中預設的打印高度減5mm，現在使用控制區的Z下降控制元件逐次下降1mm 或 0.1mm(視乎印頭高度)，印頭下降時請左右移動纸張，直至感覺到纸張有阻力、但又不至於把纸張卡住。如果降到最低依然未能到達纸張上，請先目測印頭至印床的距離，然後在命令區輸入及執行 M666 H[你預設的打印高度 + 目測的高度 ]，然後由執行巨集"MoveCenter"那裡重新開始。
現在執行命令 M114, 並記下Z值(第一個Z值)，後在命令區輸入及執行 M666 H[你固件中預設的打印高度 - 剛記下的Z值 ]，然後由執行 G28 及 G1 X0 Y0 Z0 F5000， 這時印頭應剛好在纸張上，同時移動纸張時會如之前的阻力，否則請重新調教。
現在把印頭升高10mm (可用控制元件或輸入命令)，放下Z探針，使用下降1mm元件直至Z探針剛好碰到印床，之後改用下降0.1mm元件及使用 M119 指令查看Z探針(Z_min)的狀態，直到探針狀態改變後，使用M114查看及記下這個Z值。斷開Pronterface的連接，啟動IDE及修改固件中的111行第三個值，而第一個及第二個值是由印頭中心起計至探針中央的X，Y 偏離值。
[追加 探針的 X Y 偏移値的測量
首先把印頭移至 X0 Y0 Z0 (G1 X0 Y0 Z0 F8000),在印床上印咀所在的地方上做個標記,把印頭升高約5mm(使用移動控制), 把探針放下,再使用移動控制把探針移動至剛才的標記上, 現在使用M114指令查看, 其中列出的X及Y值便是你所需的XY偏移値.
第112及113行是自動改下探針動作的位置:
#define Z_PROBE_DEPLOY_START_LOCATION {20, 96, 30, 0}
印頭先移到座標x29, y96, z30
#define Z_PROBE_DEPLOY_END_LOCATION {5, 96, 30, 0}
然後横移至x5以完成放下探針的動作
第114及115行自行收起探針
#define Z_PROBE_RETRACT_START_LOCATION {49, 84, 20, 0}
印頭移到座標x49, y84, z20
#define Z_PROBE_RETRACT_END_LOCATION {49, 84, 1, 0}
印頭下降至z1, 再上升回z20.
以上四行可按需要自行修改。
固件修改後，請重新上載至打印機。使用Pronterface連接打印機後，在命令區執行 M502 及 M500 指令(把剛修改的設定載入及儲存)。
打印機校正
自動篇
小弟選擇RichCattell的版本, 因為他引入了全自動的校正
,使用方法如下
首先運行一次G30指令,看看大至情况、探針會探測床上的七個位置、而每個位置必須連續傳回兩相同的值才算完成(或用最大限制測試値的最後的探測值), 最理想的情況是每點只測兩次,已我的機子為例,每點測試約二至五次, 如果你的測試需要測十多次才完成一點的測試、即表示你的硬件上有缺陷, 可能是虛位問題, 皮帶太鬆, 質量差的微動開關等等, 強烈建議你把問題修好才繼續.
現在只須輸入指令 G30 A 即可開始自動校正, 而運行時間頗長的, 自動校正後你可使用 M500指令把結果儲起至EEPROM、否則關機後就會消失.
修改紀錄
14 May : 追加 碳纖維管的購買
15 May : 追加 兩個都幾重要的固件參數
30 May : 追加 探針 X Y 偏移值
待續 . . . .
圖片附件: kossel_01.jpg (2014-5-14 15:08, 105.03 KB) / 下載次數 238https://www.hkepc.com/forum/attachment.php?aid=1673493&k=267295569122b906dcfa64fc3fbf058e&t=1781964268&sid=4sHzAAKIrj
圖片附件: Arduinomega1-4connectors.png (2014-5-14 15:08, 90.9 KB) / 下載次數 186https://www.hkepc.com/forum/attachment.php?aid=1673494&k=ddb753f22ac6128fc0a44ec4dbbe5e61&t=1781964268&sid=4sHzAAKIrj
圖片附件: ramps_in4004.jpg (2014-5-14 15:08, 116.19 KB) / 下載次數 188https://www.hkepc.com/forum/attachment.php?aid=1673495&k=ace938882fd7ac8f0f96a89c818f1b2a&t=1781964268&sid=4sHzAAKIrj
圖片附件: draw.jpg (2014-5-14 15:18, 148.97 KB) / 下載次數 153https://www.hkepc.com/forum/attachment.php?aid=1673497&k=33d804c8ed7402129bfc7d5d979fe628&t=1781964268&sid=4sHzAAKIrj
圖片附件: Kossle_marsure.jpg (2014-5-14 21:53, 88.8 KB) / 下載次數 152https://www.hkepc.com/forum/attachment.php?aid=1673624&k=520de88628a6a870f7778608a7fc6ef2&t=1781964268&sid=4sHzAAKIrj
圖片附件: ide.jpg (2014-5-14 22:00, 130.54 KB) / 下載次數 184https://www.hkepc.com/forum/attachment.php?aid=1673625&k=cf5eca66564fb1d5949fbcba100d3b89&t=1781964268&sid=4sHzAAKIrj
圖片附件: KosselScreen.jpg (2014-5-15 01:18, 136.99 KB) / 下載次數 167https://www.hkepc.com/forum/attachment.php?aid=1673710&k=db5e138fc7a9b6630e2c2fade623b25a&t=1781964268&sid=4sHzAAKIrj
圖片附件: pronterface.jpg (2014-5-15 15:53, 120.11 KB) / 下載次數 161https://www.hkepc.com/forum/attachment.php?aid=1673858&k=ed566285b4c6346384b34506d10b23bb&t=1781964268&sid=4sHzAAKIrj
圖片附件: p_macro-1.jpg (2014-5-15 16:44, 49.45 KB) / 下載次數 152https://www.hkepc.com/forum/attachment.php?aid=1673864&k=7a37680201eb54b88c8806f26add53cc&t=1781964268&sid=4sHzAAKIrj
圖片附件: p_macro-2.jpg (2014-5-15 16:44, 10.67 KB) / 下載次數 172https://www.hkepc.com/forum/attachment.php?aid=1673865&k=0a358c06e464dfd04f0e46d1489f828e&t=1781964268&sid=4sHzAAKIrj
圖片附件: p_macro-3.jpg (2014-5-15 16:44, 21.87 KB) / 下載次數 165https://www.hkepc.com/forum/attachment.php?aid=1673866&k=a2cea7c93f84d04892c3c3045a55bdf1&t=1781964268&sid=4sHzAAKIrj
圖片附件: p_macro-4.jpg (2014-5-15 16:44, 20.31 KB) / 下載次數 193https://www.hkepc.com/forum/attachment.php?aid=1673867&k=462af84bc0f221f008d628cf69a34083&t=1781964268&sid=4sHzAAKIrj
圖片附件: p_connect.gif (2014-5-15 19:33, 143.06 KB) / 下載次數 155https://www.hkepc.com/forum/attachment.php?aid=1673914&k=db7c94d61902c84e55f08e5ad80dc711&t=1781964268&sid=4sHzAAKIrj
圖片附件: endstop-allopen.gif (2014-5-16 22:41, 149.17 KB) / 下載次數 186https://www.hkepc.com/forum/attachment.php?aid=1674404&k=b433f33b6de052e87b70025eaaa13c11&t=1781964268&sid=4sHzAAKIrj
圖片附件: endstop-xtrig.gif (2014-5-16 22:41, 135.13 KB) / 下載次數 155https://www.hkepc.com/forum/attachment.php?aid=1674405&k=9d0168609a192739b575302426cc9666&t=1781964268&sid=4sHzAAKIrj
圖片附件: endstop-zprob.gif (2014-5-16 22:41, 131.73 KB) / 下載次數 180https://www.hkepc.com/forum/attachment.php?aid=1674406&k=5646043562d65fead5c510d7225a6825&t=1781964268&sid=4sHzAAKIrj
圖片附件: ctr-panel.jpg (2014-5-16 22:41, 33.08 KB) / 下載次數 142https://www.hkepc.com/forum/attachment.php?aid=1674407&k=756f602b48506f94db2b834d42095c66&t=1781964268&sid=4sHzAAKIrj
作者: Offer 時間: 2014-5-14 15:22
本帖最後由 Offer 於 2014-5-15 00:00 編輯
小弟見到衆多HKEPC師兄砌Kossel, 令到小弟有小小身痕， 而架尚未砌完的MM依舊放係架到，而turn機王又指出MM ...
wsoft2002 發表於 2014-5-14 15:14
咁多字但字字帶毒，搞到我想拆MM跟著你而且甘多编有関砌Kossel 的貼文暫時你呢编是寫得比较详尽的值得新手參考
努力！
(Sent from HKEPC iPhone app)
作者: 絕對好奇 時間: 2014-5-15 02:33
回覆 1# wsoft2002
嘩！有無咁喬呀！明知我想砌部大size嘅Kossel，
師兄就出呢個post！仲講到咁詳細，攪到我都即刻攞把尺出嚟左度右度，
連版主師兄都話想砌，攪到我周身痕，唉！毒引發作好難頂呀！
ps：大大力支持師兄出post！
作者: prof2034 時間: 2014-5-15 07:41
上面個LCD Module自己焊個喎，好似重用咗大啲畫面。係邊位師兄嘅作品呀？
作者: wsoft2002 時間: 2014-5-15 09:49
回覆 3# 絕對好奇
係E處一向都係、人人毒我 我毒人人!
師兄D post 都毒左唔小人啦!
當日比人毒到、無左第一次
第一次係淘寶買野、第一次過幾千蚊此人充值, 當時真係又驚又喜(驚個幾千蚊凍過水、喜就係見到部機果陣), 如果個時好似E家香港有人賣閃豬就好了!
作者: wsoft2002 時間: 2014-5-15 10:29
回覆 4# prof2034
E塊 係當時砌MM用的LCD,係塊 128 x 64點陣, 與現時流行 20字 x 4行的分別是12864能出圖及畫面大D、但畫面更新比2004慢.
我係跟住同學會D師兄、依樣葫蘆!
作者: wsoft2002 時間: 2014-5-15 11:46
回覆 2# Offer
板主, 我會盡力寫架啦,希望遲D可以加精啦!
作者: Offer 時間: 2014-5-15 12:34
回覆 Offer
板主, 我會盡力寫架啦,希望遲D可以加精啦!
wsoft2002 發表於 2014-5-15 11:46
(Sent from HKEPC iPhone app)
作者: shaqiu 時間: 2014-5-15 15:11
回覆 4# prof2034
那个是12864， marlin 本身就支持这个， 可惜资源消耗太大， 用在kossel上不合适。
delta机的计算量大， 用12864有严重的停顿问题， 建议楼主还是换回2004
作者: CARO 時間: 2014-5-15 21:32
專業掃盲帖
作者: Offer 時間: 2014-5-15 21:34
專業,要加分
作者: wsoft2002 時間: 2014-5-15 23:12
其實小弟希望各位師兄能幫手看看有什麼不足、錯誤或建議, 等這篇文章變得更好.
這亦是小弟第一次長篇大論之作,自知錯漏在所難免、敬希四方君子賜教.
作者: dtom 時間: 2014-5-15 23:49
嘩, 呢編實要入精華
作者: lawhun0083 時間: 2014-5-16 00:34
好難解毒
睇黎都要落手砌下新機啦
CHING 的文章非常值得參考
作者: mming1106 時間: 2014-5-16 02:41
本帖最後由 mming1106 於 2014-5-16 03:00 編輯
我都刨下先
Pronterface點樣整個打印範圍做圓型?
同埋點樣設定打印範圍中心係0位?
現在0位在左下角
圖片附件: 擷取.JPG (2014-5-16 02:59, 127.04 KB) / 下載次數 100https://www.hkepc.com/forum/attachment.php?aid=1674105&k=63923c13cf8ed4df050954996af47e36&t=1781964268&sid=4sHzAAKIrj
作者: kevinlo 時間: 2014-5-16 09:01
回覆 15# mming1106
用2014-03 月新版Pronterface 可以Set 圓型, 但我都未搵到點樣放係0位
作者: kevinlo 時間: 2014-5-16 09:31
我都刨下先
Pronterface點樣整個打印範圍做圓型?
同埋點樣設定打印範圍中心係0位?
現在0位在 ...
mming1106 發表於 2014-5-16 02:41
揾到啦。
https://github.com/kliment/Print ... md#build-dimensions
Build Dimension 要set (我係17cm 玻璃）
170x170x220-85-85+0
作者: kevinlo 時間: 2014-5-16 12:37
揾到啦。
Build Dimension 要set (我係17cm 玻璃）
170x170x220-85-85+0
kevinlo 發表於 2014-5-16 09:31
我只係Set 到圓形, 仲未擺到係中心位.....
作者: kevinlo 時間: 2014-5-16 13:07
回覆 18# kevinlo
小喇叭 , 俾佢玩左成朝....
就算係 Printer Settings 剔左 "Circular build platform" , 都唔會識Show 圓形
要係 User Interface -> Main Visualization 選 "3D" 先會識Show 圓形
另外 , 我一直以為係Set X Home Pos. 同 Y Home Pos. , 原來係要Set X Offset 同 Y Offset 先識置中......
圖片附件: 2.png (2014-5-16 13:00, 78.73 KB) / 下載次數 91https://www.hkepc.com/forum/attachment.php?aid=1674231&k=6a103bfa9f4e774c7e5eb1d771605293&t=1781964268&sid=4sHzAAKIrj
圖片附件: 3.png (2014-5-16 13:00, 76.41 KB) / 下載次數 101https://www.hkepc.com/forum/attachment.php?aid=1674232&k=320a84ebc1a170a0b159f1c18beba1ce&t=1781964268&sid=4sHzAAKIrj
圖片附件: 1.png (2014-5-16 13:04, 131.08 KB) / 下載次數 82https://www.hkepc.com/forum/attachment.php?aid=1674241&k=15c326e9b68d0c2c8b0c204ba4551ee2&t=1781964268&sid=4sHzAAKIrj
作者: 167pk 時間: 2014-5-16 13:13
提示: 作者被禁止或刪除 內容自動屏蔽
作者: mming1106 時間: 2014-5-16 15:30
回覆 19# kevinlo
正
作者: kkf0706 時間: 2014-5-17 01:07
大家好, 小弟新手一名~~
今日砌好部Kossel Mini, 入埋Marlin,
但遇到一啲問題...
就係係未正正式式tune機之前, 打好咗基本尺寸。
之後打G28, 但三個Tower郁係一齊向下行......
係咁撞玻璃......
師兄知唔知點解??
Thanks. =]
作者: mming1106 時間: 2014-5-17 01:09
回覆 22# kkf0706
試下三隻摩打線插反轉插
作者: kkf0706 時間: 2014-5-17 01:21
我而家係跟呢幅圖插, 就"藍紅綠黑"咁插。
反轉係指"黑綠紅藍"?? =]
圖片附件: Sample.PNG (2014-5-17 01:19, 140.92 KB) / 下載次數 91https://www.hkepc.com/forum/attachment.php?aid=1674466&k=dec80b01ca78f370507acfa5c95378ca&t=1781964268&sid=4sHzAAKIrj
作者: kevinlo 時間: 2014-5-17 01:35
我而家係跟呢幅圖插, 就"藍紅綠黑"咁插。
反轉係指"黑綠紅藍"?? =]
kkf0706 發表於 2014-5-17 01:21
係 , 我之前都試過, 插錯左, 倒轉行, 調返轉插就正常返
作者: kkf0706 時間: 2014-5-17 09:44
謝謝師兄, 倒轉插真係Work~~ ^^
Thanks~~
等我繼續Tune先~~
作者: prof2034 時間: 2014-5-17 13:46
點解條線係打交义呢。正常板同步進排列都係A+A-B+B-，運作正反向就喺config改。
via HKEPC Reader for Android
作者: benng1hk 時間: 2014-5-19 19:38
本帖最後由 benng1hk 於 2014-5-19 19:42 編輯
小弟見到衆多HKEPC師兄砌Kossel, 令到小弟有小小身痕， 而架尚未砌完的MM依舊放係架到，而turn機王又指出MM ...
wsoft2002 發表於 2014-5-14 15:14
一切正常後我們點選 Pronterface 移動控制區中的小屋子圖示(红色三角位置)或送出一個M28指令
師兄打錯野...係G28
另外..幾時寫到調X,Y,Z,E
作者: wsoft2002 時間: 2014-5-20 17:30
本帖最後由 wsoft2002 於 2014-5-20 18:06 編輯
回覆 28# benng1hk
睇左幾次都睇漏
唔該矖!
如果你係用小弟推介的固件、改好Z探針後可用 M30 全自動調教, 效果視乎砌機的精確度(使用結果有好有唔好)
用法:
先行 M30 一次看看有没有問題
然後可執行 M30 A (會行很久的!)
如如果你有碳管的精確長度、就可用
M30 D123.45 A (把123.45換成你的管子長度)
題外話,如果每探一個位置次次都要探七至八下以上、那你的Z探好大機會是不精准!
作者: benng1hk 時間: 2014-5-20 18:00
回覆 benng1hk
睇左幾次都睇漏
唔該矖!
如果你係用小弟推介的固件、改好Z探針後可用 M3 ...
wsoft2002 發表於 2014-5-20 17:30
其實小弟既AUTO LEAVING 比我整到唔岩位..
暫用G28 頂住先
另外..好多師兄話我部野失步..
我仲研究緊...
另外多謝師兄提示
作者: sunwz 時間: 2014-5-26 14:27
作者: wsoft2002 時間: 2014-5-30 12:12
新増 打印機校正 - 自動篇
作者: benng1hk 時間: 2014-6-14 07:20
本帖最後由 Offer 於 2014-6-14 08:12 編輯
小弟見到衆多HKEPC師兄砌Kossel, 令到小弟有小小身痕， 而架尚未砌完的MM依舊放係架到，而turn機王又指出MM ...
wsoft2002 發表於 2014-5-14 15:14
http://*********.com/thread-30486-1-1.html
師兄...你依篇野係唔係比國內抄左上去定...係你自己POST上去??
*************
其他討論区的連结已由版主移除
版主示
作者: Offer 時間: 2014-6-14 08:13
師兄...你依篇野係唔係比國內抄左上去定...係你自己POST上去??
*************
其他討論区的連结 ...
benng1hk 發表於 2014-6-14 07:20
呢个大陸讨论区已经不是第一次這樣做
作者: benng1hk 時間: 2014-6-14 08:18
呢个大陸讨论区已经不是第一次這樣做
Offer 發表於 2014-6-14 08:13
SORRY...
開左人地個FORUM網址出黎= =""
咁應該要佢地加轉載字眼..
作者: Offer 時間: 2015-5-4 13:16
今日睇返原來我之前做漏野
係加漏了
作者: palpatrick 時間: 2015-5-4 15:43
這篇有毒! 人人毒我, 我毒人人!
作者: marschung 時間: 2017-2-6 21:50
你好~~~ 我用我的KOSSEL MINI 照上述SETTING~~~ 去到第107行: #define BED_DIAMETER 170
你的打印床半徑，這是自動校準時用的。
是半徑 還是直徑????
作者: ustkl 時間: 2017-2-6 22:18
回覆 38# marschung
直徑
作者: marschung 時間: 2017-2-6 23:27
回覆 39# ustkl
THX . 但唔知係唔係我SET 錯~~~ 衝左出Y柱外-.- 又撞到玻璃
作者: vvserpent 時間: 2017-2-7 20:08
回覆 40# marschung
當時你比咩COMMAND 部機 , 想佢做咩? G28 HOME 正唔正常? 用咩FIRMWARE ?
暫時想到要CHECK 既基本野.
1. X/Y/Z tower 唔好搞錯
2. X/Y/Z end-stop 是否正常
3. Step per unit 是否正確
4. Z height 是否正確
5. StepMotor 轉向正常是否正確
作者: marschung 時間: 2017-2-13 16:39
回覆 marschung
當時你比咩COMMAND 部機 , 想佢做咩? G28 HOME 正唔正常? 用咩FIRMWARE ?
暫時想到 ...
vvserpent 發表於 2017-2-7 20:08
1. X/Y/Z tower 唔好搞錯 / OK
2. X/Y/Z end-stop 是否正常 /OK
3. Step per unit 是否正確 ? 唔識計??請問有無教學?
4. Z height 是否正確 /OK
5. StepMotor 轉向正常是否正確 /OK
作者: vvserpent 時間: 2017-2-13 20:04
我都係用ONLINE Calculator .
http://www.prusaprinters.org/calculator/
作者: marschung 時間: 2017-2-14 11:13
我都係用ONLINE Calculator .
vvserpent 發表於 2017-2-13 20:04
THX
作者: palpatrick 時間: 2017-2-14 19:44
本帖最後由 palpatrick 於 2017-2-18 13:56 編輯
有無諗過用Atom firmware 代替跟機Marlin呢？
應該難唔到師兄們!
後加：-
可能我寫得唔夠詳細，我嘅意思係，坊間咁多marlin版本，
選用Atom (Marlin) 會否比較簡單可取，因為好多跟機marlin版本
都比較舊也好少會有更新，取用Atom 版給kossel mini 改動會比較少及快達到成果！

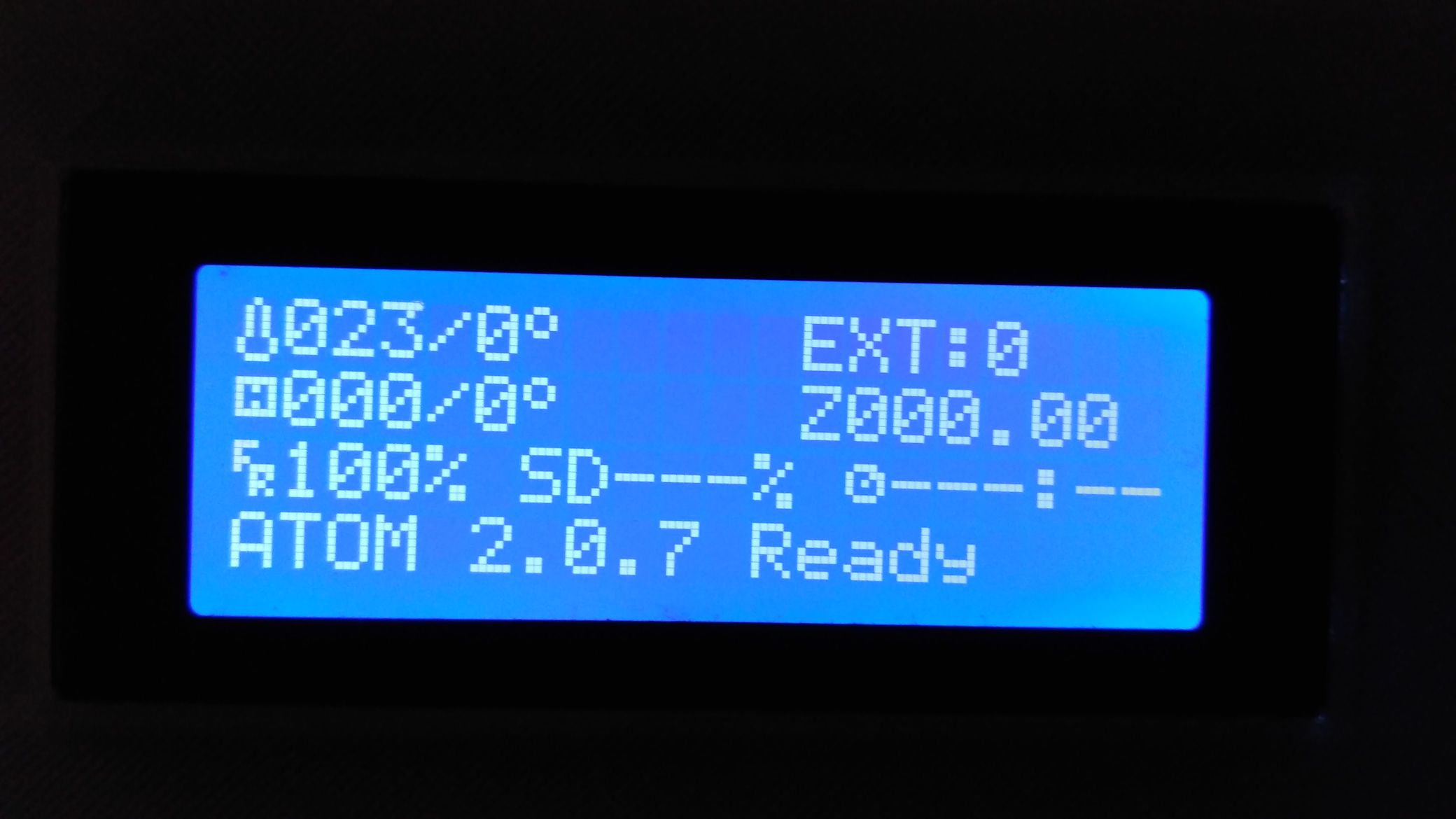

現在可用版本係2.0.7, 主要修改一下configuration.h 及 pin.h 已經可以即時用到！
autobed leveling, goto Z, filament load/unload.......etc.
戰鬥碗
圖片附件: IMG-20170218-WA0002.jpg (2017-2-18 13:56, 127.66 KB) / 下載次數 96https://www.hkepc.com/forum/attachment.php?aid=1961103&k=41d276e56ed271d79f2ee64292a51e76&t=1781964268&sid=4sHzAAKIrj
作者: lcm77 時間: 2017-2-15 22:56
提示: 該帖被管理員或版主屏蔽
作者: marschung 時間: 2017-2-18 19:20
回覆 45# palpatrick
直接去ATOM DL???
作者: palpatrick 時間: 2017-2-18 20:12
本帖最後由 palpatrick 於 2017-2-18 21:30 編輯
回復 47 #marschung
Yes!
轉用後，實在印得幾好!
戰鬥碗
作者: marschung 時間: 2017-2-22 19:26
今日又多一個問題~~ X Y 柱同Z柱係 Z0時~
同中心點相差1mm 左右-.-" SET 到我頭暈了
作者: ustkl 時間: 2017-2-22 19:29
回覆 49# marschung
其實呢個唔係咁重要, 最重要是平台調好平,印野唔好變形。
作者: qkuser 時間: 2017-2-22 20:29
回覆 48# palpatrick
今個星期等我又tune 返好部kossel 先,之前換左金屬支架後都無搞過,因為塊玻璃爛左,呢幾日終於有時間,買返塊220mm 玻璃
作者: bam1a 時間: 2017-2-22 20:33
M666嗰陣發現咗一個問題
就係係X同Y軸之間個位一直離地，冇辦法有效貼住個平面
我用0.3mm一層80*80正方形印，XYZ柱個位置基本無問題，左右邊條“|”，上面“_”係無事
但係下面“_”就達到0.4mm左右，用手好輕易抽起
想問下解決佢除咗提升個圓周之外，係咪可以用richcattel marlin個個ABC option？（記得叫XYZ tower position adjustment）
作者: ustkl 時間: 2017-2-22 21:29
回覆 52# bam1a
有用我果塊野調平嗎?
作者: bam1a 時間: 2017-2-22 21:44
回覆 bam1a
有用我果塊野調平嗎?
ustkl 發表於 22/2/2017 23:29
冇，因為我冇線插佢，唔係一早整左個件用佢
via HKEPC Ionic Reader v1.6.0 - Android
作者: palpatrick 時間: 2017-2-22 21:57
本帖最後由 palpatrick 於 2017-2-22 21:58 編輯
回覆 51# qkuser
師兄快D tune 返部機啦！cheap料都印到幾OK嫁！
作者: qkuser 時間: 2017-2-22 22:07
回覆 55# palpatrick
印得很好
我懶人, 都係諗住tune 返基本野,然後行g29 算了.
作者: qkuser 時間: 2017-2-23 10:05
剛剛睇返一些新主板資料,呢家d arm32 主板好似好正,又有touch screen , 彩色介面 , wifi usb sd 全部都支持 ,有小小衝動換主板
作者: bam1a 時間: 2017-2-23 10:49
本帖最後由 bam1a 於 2017-2-23 12:54 編輯
剛剛睇返一些新主板資料,呢家d arm32 主板好似好正,又有touch screen , 彩色介面 , wifi usb sd 全部都支持 ...
qkuser 發表於 23/2/2017 12:05
32bit可以有效兼容delta其實唔多
目前大陸自行研發嘅板, delta調教功能無咩進階function可言
目前比較多支援嘅應該係smoothieboard(同佢堆clone), 支援arduino due+SMART RAMPS/RAMPS-FD嘅firmware
作者: qkuser 時間: 2017-2-23 10:55
本帖最後由 qkuser 於 2017-2-23 11:02 編輯
回覆 58# bam1a
我見那塊 lerdge , 好似唔錯,自家firmware . 不過仲睇緊,諗住還定都要tune 機,順便執好d .
唔知有無師兄有興趣,我最多做白老鼠玩下
作者: bam1a 時間: 2017-2-23 11:14
回覆 bam1a
我見那塊 lerdge , 好似唔錯,自家firmware . 不過仲睇緊,諗住還定都要tune 機,順便執好d . : ...
qkuser 發表於 23/2/2017 12:55
我睇唔到佢個firmware documentation,確認唔到佢有好似M666個類手動調較,假如你有興趣,隨你啦,我都唔係好了解佢
作者: ustkl 時間: 2017-2-23 11:39
回覆 60# bam1a
這點我有同感。雖然Hardware 上32bit 板係強好多。但firmware 上 Mega2560 的 marlin 和 repetier 就成熟好多。尤其是 Repetier firmware 嘅功能同設定係果D閉源32bit 板係冇得比。至於運算力, 8bit 板行Delta 都尚算足夠。我set 左D機行1/32 micro step 都仲頂得住。
至於colour touch screen, 都係睇睇廠家功力。有D野可能會方便在, 有D野可能會比2004 LCD更差。
作者: qkuser 時間: 2017-2-23 14:52
本帖最後由 qkuser 於 2017-2-23 14:54 編輯
回覆 61# ustkl
之前用 Mega2560 感覺有點慢,打印過程反應也會變得很慢,,所以先諗住試下新野,乜都玩下
呢家FDM 看似成熟很多了,國內自家的firmware 看似也做得很不錯.
作者: ustkl 時間: 2017-2-23 15:23
回覆 62# qkuser
有冇試過Repetier firmware?
作者: qkuser 時間: 2017-2-23 16:17
回覆 63# ustkl

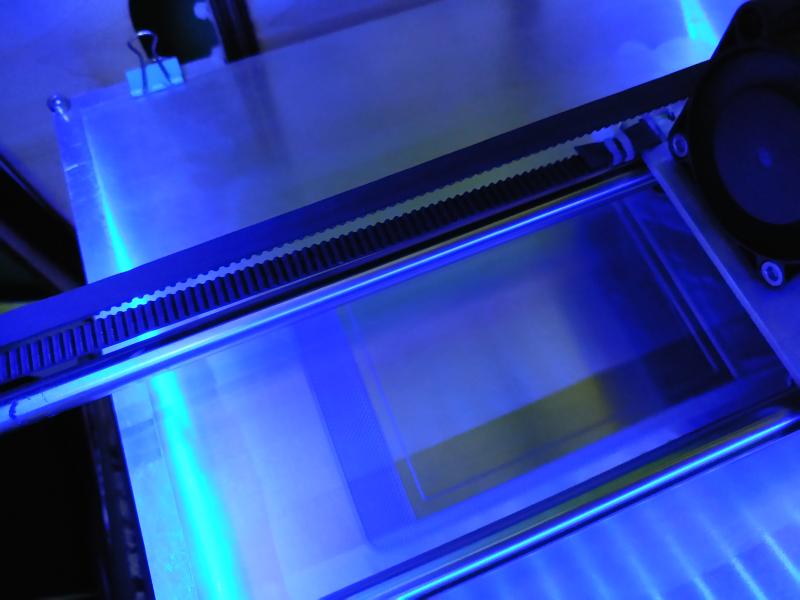

早期的Repetier 試過,今個期星期六再試試新版Repetier,呢家用另一部機印緊配件俾kossel ,準備星期六執執部機
圖片附件: IMG_20170223_161325.jpg (2017-2-23 16:16, 47.1 KB) / 下載次數 150https://www.hkepc.com/forum/attachment.php?aid=1962468&k=076412dce0fe2bcfe9e50cba0382ec8e&t=1781964268&sid=4sHzAAKIrj
作者: ustkl 時間: 2017-2-23 16:45
回覆 64# qkuser
Repetier V0.92 之後 的 Delta 功能好很多。又有online tools 做晒D setting.
作者: qkuser 時間: 2017-3-1 11:57
本帖最後由 qkuser 於 2017-3-1 12:00 編輯

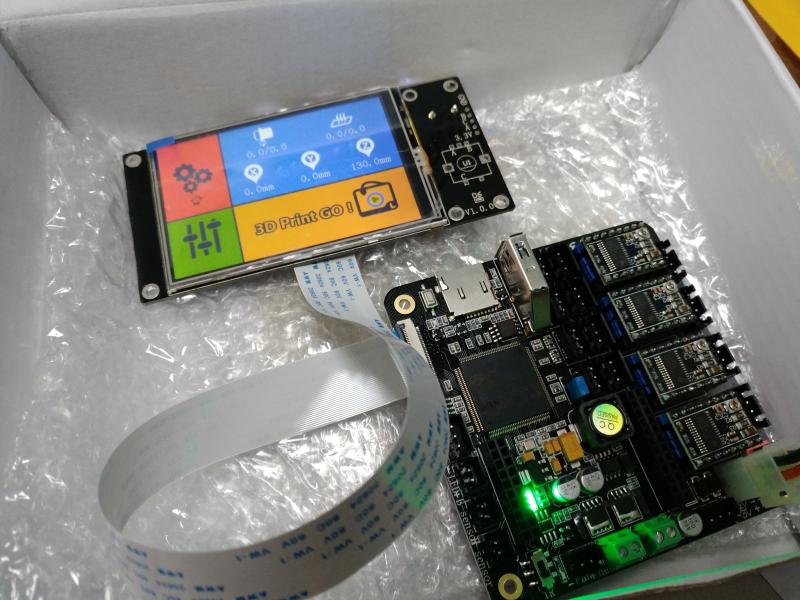

始終忍唔到手,心動不如馬上行動
不需要連接電腦可以調好所有參數,O岩我懶人
圖片附件: IMG_20170301_115310.jpg (2017-3-1 11:56, 80.34 KB) / 下載次數 135https://www.hkepc.com/forum/attachment.php?aid=1963815&k=2a044908d236eef914073c332fa92e5b&t=1781964268&sid=4sHzAAKIrj
作者: qkuser 時間: 2017-3-12 18:04

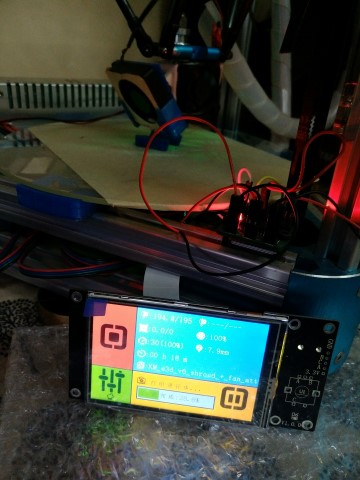

終於換好主板,試用下再比評價.
圖片附件: IMG_20170312_175823.jpg (2017-3-12 18:04, 65.65 KB) / 下載次數 158https://www.hkepc.com/forum/attachment.php?aid=1966479&k=eba454bcaeadeb204f641553e0647fe5&t=1781964268&sid=4sHzAAKIrj
