作者: kfceric 時間: 2016-4-18 13:27 標題: 我的New Flying Extruder設計
各個ching，我的Flying extruder 已經完成，有興趣 Load 下來試試。已經用緊，用了幾天，看來不錯。
http://www.thingiverse.com/thing:1498859
1) 有手動推動膠料功能。
2) 可單手換料。
3) 有近端送料的好處，未買軟料測試，應付會有幫助。
作者: ustkl 時間: 2016-4-18 15:11
回覆 1# kfceric
有冇片睇。作者: bam1a 時間: 2016-4-18 15:56
小小提議
可唔可以用連接軌道同皮帶個4個螺絲孔做連接？
感覺可以提升兼容性（尤其係mini kossel同佢堆變種機）
作者: kfceric 時間: 2016-4-18 16:26
回覆 2# ustkl
好的，今天印野時拍個片分享下
作者: g2david 時間: 2016-4-18 17:13
用35定42呢
作者: kfceric 時間: 2016-4-18 17:22
用42，我用35MM長。
作者: kfceric 時間: 2016-4-18 18:17
回覆 2# ustkl
Ching. 已經加了Youtube: https://www.youtube.com/watch?v=RR4rB6lN8hU
作者: COOJ 時間: 2016-4-18 20:03
整體改善如何？
作者: palpatrick 時間: 2016-4-18 20:49
可唔可以影下上兩層後飛得快d既片睇下?
好以咁呢! WASP
https://www.youtube.com/watch?v=uG-yoiFV85c
作者: bam1a 時間: 2016-4-18 21:25
見到另一種flying extruder設計
的確如同我之前所講，用皮帶位個螺絲做連接頭
http://www.thingiverse.com/thing:1357140
作者: kfceric 時間: 2016-4-19 00:07
回覆 9# palpatrick
拍片D野，我識條鐵。
作者: kfceric 時間: 2016-4-19 00:09
回覆 10# bam1a

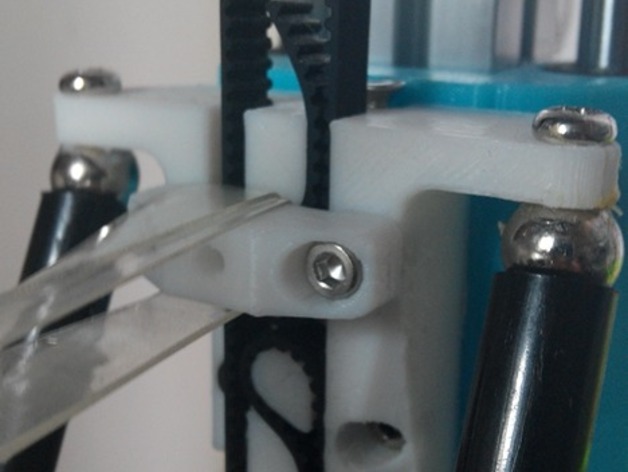

已經做左個Adapter，各位 Ching 吾想拆機再裝Carriage，試下這個。
http://www.thingiverse.com/thing:1499900
作者: kfceric 時間: 2016-4-19 00:12
回覆 8# COOJ
暫時來講，主要係出料好左，吾會因為條膠管在高位時彎曲度比較急時加大阻力。
作者: COOJ 時間: 2016-4-19 00:45
回覆 13# kfceric
如果直接安上去hotend度會唔會震得好勁
eg.:http://e3d-online.com/Titan-Extruder
作者: kfceric 時間: 2016-4-19 01:17
這個便變成近端出料，但Detal的好處是運動部份輕，可以快速移動，如果做近端，加上馬達會太重，離心力會很大。只可以行慢速。
但flying的重心在中心點，即使個effector好快移動，但個exturder只移動很小，所以沒有離心力的問題。可能對馬達會負荷大些小，但由3個馬達平分，應該不會太大。暫時未發現問題，可能我的馬達全部都裝了風扇不等吹，吾覺熱左。
作者: COOJ 時間: 2016-4-19 02:10
回覆 15# kfceric
咁等我諗下用呢舊野改去flying extruder
https://www.youtube.com/watch?v=BbdQMXuTpbU
作者: mooninman 時間: 2016-4-19 15:01
本帖最後由 mooninman 於 2016-4-19 15:02 編輯
最好有片睇下
我都整緊
不過有個問題
當佢不停空移時上方Extruder會彈彈下
隻送絲管又硬 攪到HOTEND會震
作者: kfceric 時間: 2016-4-19 19:23
個E3D打印頭要Lock死，因為個auto level時個E3D要移動來觸發個制，但打印時最好Lock死，打印會比較準。我的new effector有兩個膠件，直放時做auto level，橫放時便可 lock死個頭。
作者: mooninman 時間: 2016-4-19 21:02
本帖最後由 mooninman 於 2016-4-19 21:09 編輯
個E3D打印頭要Lock死，因為個auto level時個E3D要移動來觸發個制，但打印時最好Lock死，打印會比較準。我的 ...
kfceric 發表於 2016-4-19 19:23
唔係AUTOLEVEL果到震 我早就冇用AUTO
係整個擠出頭會搖 因為MM果種擠出機個魚眼重心低 上面一比力就會有輕微不垂直
我覺得換番原始果種高重心(魚眼係上面) 用近程效果應該會更好
定係用靚魚眼會好D 可以完全緊密 有冇介紹下
作者: kfceric 時間: 2016-4-19 23:53
佢個魚眼吾止鬆，重有個中心吾係好正中，我換左魚眼和杆後，完全吾同晒。
作者: kfceric 時間: 2016-4-20 00:00
如果你用佢個effector，又吾用佢個auto level，都係lock死個自動調平個螺絲，確定條管移動時個頭吾會移動。還有每組杆上下都加橡根把每對杆拉緊，這樣個頭會比較冇咁鬆。
作者: fred2088 時間: 2016-5-7 21:03
回覆 1# kfceric
Similar One ...
http://diy3dprinting.blogspot.hk ... lying-extruder.html
作者: kfceric 時間: 2016-5-8 18:11
其實我係參考這個的https://www.youtube.com/user/wasprojecteam
作者: ustkl 時間: 2016-5-13 12:12

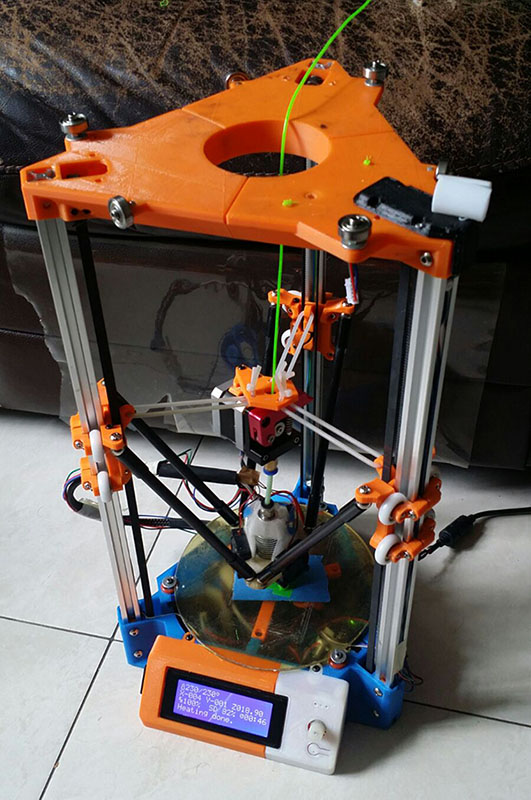

人fly 我又fly, 仲試埋軟料。
圖片附件: IMG-20160513-WA0006.jpg (2016-5-13 12:11, 134.17 KB) / 下載次數 37https://www.hkepc.com/forum/attachment.php?aid=1888745&k=858efe375a5e988a2e7c73e6fae83a11&t=1781681615&sid=14FRwBE5OSM
圖片附件: IMG-20160513-WA0010.jpg (2016-5-13 12:11, 111.77 KB) / 下載次數 40https://www.hkepc.com/forum/attachment.php?aid=1888746&k=00a521eeb495e78720fe5f384ef3e1b7&t=1781681615&sid=14FRwBE5OSM
作者: palpatrick 時間: 2016-5-13 13:35
回覆 24# ustkl
I believe i can fly!
I believe P仔 can touch the sky!
作者: littlebat 時間: 2016-5-13 19:44
正呀！我近排仲妄想遠程玩flexible，飽受挫敗中...
via HKEPC Reader for Android
作者: palpatrick 時間: 2016-5-14 11:14
本帖最後由 palpatrick 於 2016-5-14 13:57 編輯
回覆 12# kfceric
我都飛埋一份！多謝師兄個Adapter !
軟料應用！ Before ／ After
作者: ustkl 時間: 2016-5-14 16:28
回覆 27# palpatrick
改善不小
,你印幾快?層厚?作者: mooninman 時間: 2016-5-14 16:48
回覆 kfceric
我都飛埋一份！多謝師兄個Adapter !
軟料應用！ Before ／ After
...
palpatrick 發表於 2016-5-14 11:14
送料機有冇STL
作者: palpatrick 時間: 2016-5-14 16:48
0.2 mm layer
0.8 mm wall
20 m/s speed
230 ℃
作者: ustkl 時間: 2016-5-14 17:00
回覆 30# palpatrick

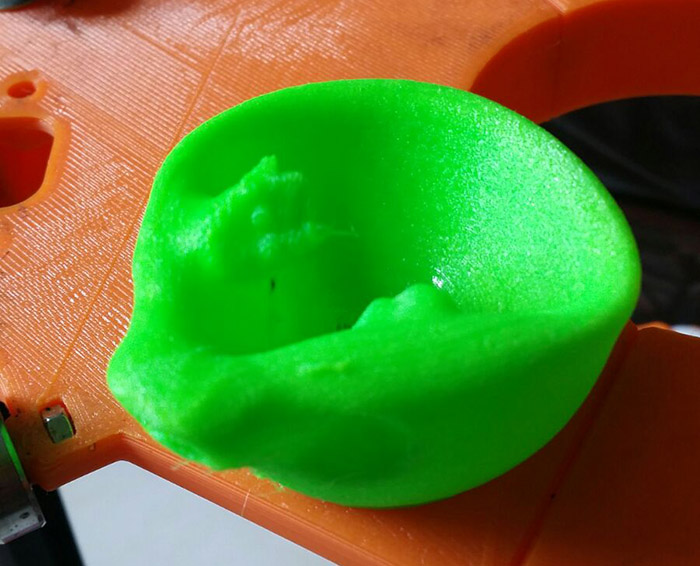

我呢隻
0.1 mm layer
0.8 mm wall
18 mm/s speed
230 ℃
slicer cura
圖片附件: IMG-20160513-WA0010.jpg (2016-5-14 17:01, 111.77 KB) / 下載次數 42https://www.hkepc.com/forum/attachment.php?aid=1889130&k=7e6857c7c0160e77a6c4e67d3af25619&t=1781681615&sid=14FRwBE5OSM
作者: palpatrick 時間: 2016-5-14 17:02
本帖最後由 palpatrick 於 2016-5-16 11:53 編輯
記得download埋師兄個adapter喎!
Flying Extruder found on #Thingiverse
http://www.thingiverse.com/thing:1562531
去片
YouTube
作者: kfceric 時間: 2016-5-14 22:03
我都未有時間去買軟料試試。
