標題: [操作疑難] 步進motor駁線問題 [打印本頁]

作者: kmb182    時間: 2016-4-20 14:03     標題: 步進motor駁線問題

各位師兄
我買左塊Mega 2560
入埋Marlin
做測試時, 所有senser, 發熱頭都無問題
但去到試stepper motor時就出事啦
點試佢都唔識轉, 用手摸個motor時feel到佢係有電到, 但就好似頂死左咁, 轉唔到
想問有無師兄知道點解...

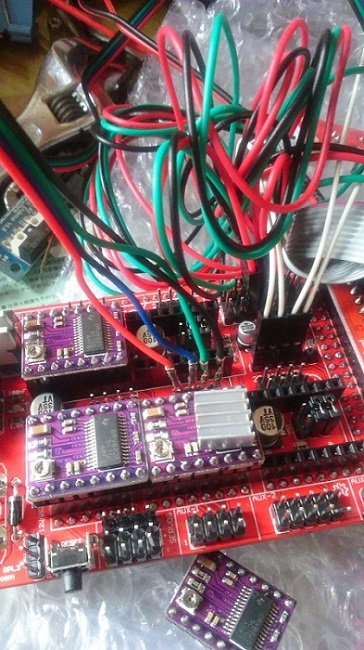

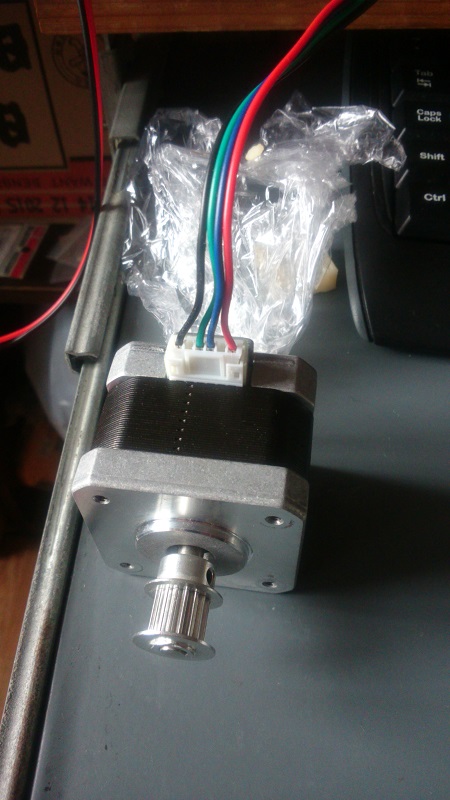

圖為motor接線, 唔知有無錯? 謝
2016-4-20 13:57
2016-4-20 13:57


圖片附件: DSC_0054.JPG (2016-4-20 13:57, 118.58 KB) / 下載次數 12
https://www.hkepc.com/forum/attachment.php?aid=1883219&k=f36ad220b36bdb2c8da120b4ad082fca&t=1611080480&sid=dqNvF62BHx



圖片附件: DSC_0055.JPG (2016-4-20 13:57, 144.92 KB) / 下載次數 11
https://www.hkepc.com/forum/attachment.php?aid=1883220&k=69d5b2a9a7886c6f4e7376105f22f302&t=1611080480&sid=dqNvF62BHx


作者: ustkl    時間: 2016-4-20 16:34

線看來冇接錯,可能係電壓未較好,仲有要插埋endstop先可以正常運作。
作者: jerrychan0610    時間: 2016-4-20 16:39

d接线位好易短路
作者: bam1a    時間: 2016-4-20 17:06

1.條線唔實正,導致個有電源冇信號/有信號無電源
2.無跟足商家個排線標準
3.stepper瓜咗
(motor其實好少瓜柴)
作者: manqwe    時間: 2016-4-21 00:31

唔插線,搵個鉗大力夾轉下支軸,轉順先插電再試
作者: manqwe    時間: 2016-4-21 00:33

另外你插底板無膠套,有幾會short circuit
作者: Roz    時間: 2016-4-26 18:37

接駁錯誤 駁錯 漏線 都有可能出問題
另外, 就算接駁正確,speed 過高 (mm/s )都會出現類似情況
作者: fred2088    時間: 2016-4-26 19:58

回復 1 #kmb182

先用 RAMPS TEST CODE 試吓先!
