作者: ustkl 時間: 2016-5-6 00:26 標題: Delta 3D printer 幾何變形修正方法
本帖最後由 ustkl 於 2016-8-31 22:01 編輯
相信不少Ching都遇到一個問題,。Delta機X與Y的比例不對。印20mm方糖兩邊總是有誤差。就算度出來滿意,只要印一個小弟的劣作"討厭的八掛",再量一量,就會發現還有很多改進空間。
要改善除左砌好D部機外都不是沒有辦法,不過首先要符合幾點。
1. Z尺吋要調好
2. 用有 tower Radius correction / delta tower offset 的firmware.
3. 可靠的 Auto bed level (G29)
這裏會以 RichCattell Marlin v1.04為基楚
https://github.com/RichCattell/Marlin/releases/tag/v1.04
首先畫一個底部和X水平的正六角形, 對邊距離=Delta Radius厚約2-3mm
印完之後度對邊尺寸。如果 X tower A 面向的對邊距離短了多少就在 I (Tower A radius correction) 加返多少。
例如短了0.8mm 就打 M666I 0.8 反之多了0.8mm 就打 M666I -0.8
J(Y tower B) K(Z tower C)如此類推。

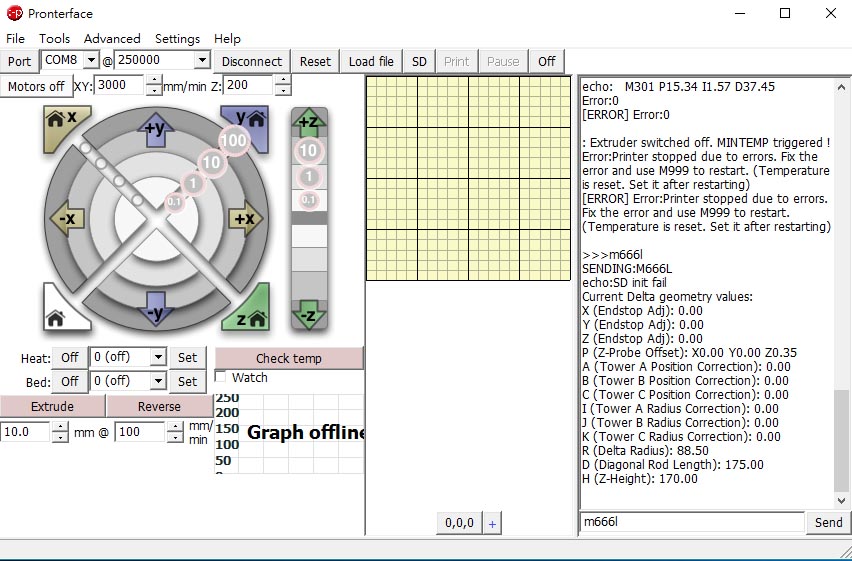

RichCattell Marlin
X tower A M666I +- xxx
Y tower B M666J +- xxx
Z tower C M666K +- xxx
如果是用Smoothieware
X tower A M665A +- xxx
Y tower B M665B +- xxx
Z tower C M665C +- xxx
最後當然要 M500 save eeprom
再印一個試下你會發覺改善不少
(由 HKEPC Android 手機版 發出)
圖片附件: delta correct.jpg (2016-5-6 00:25, 134.39 KB) / 下載次數 200https://www.hkepc.com/forum/attachment.php?aid=1886836&k=af9db9ee079f739c4c611bcb22bde3e3&t=1781495761&sid=484AxLaGKK
作者: whitechunk 時間: 2016-5-6 14:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: vvserpent 時間: 2016-5-6 15:41
謝謝, 之前我只會用G30A 去做基本tuning. 原來仲有咁TOOLS 可以用.
剛GOOGLE , 搵到份PDF. 大家用RICHCATTEL MARLIN 既同學, 可能有用.
Marlin Auto Calibration
作者: bam1a 時間: 2016-5-6 17:58
謝謝, 之前我只會用G30A 去做基本tuning. 原來仲有咁TOOLS 可以用.
剛GOOGLE , 搵到份PDF. 大家用RICHCA ...
vvserpent 發表於 2016-5-6 15:41
哇...
我嗰陣喪tune都無呢張PDF睇架
你邊度搵到架
作者: ustkl 時間: 2016-5-6 18:24
回覆 3# vvserpent
睇完你個pdf, 發現自已攪錯D野
, 已更正。A,B,C是smootieware 的value, marlin 是用I,J,K
作者: verystrong1991 時間: 2016-5-8 13:15
有冇"討厭的八掛"
想試下睇下部機點
thanks
作者: ustkl 時間: 2016-5-8 13:33
本帖最後由 ustkl 於 2016-5-8 15:15 編輯
回覆 6# verystrong1991
在這裏
http://www.thingiverse.com/thing:1003556
(由 HKEPC Android 手機版 發出)
作者: kfceric 時間: 2016-5-14 23:06
我的Detal 機，在240mm時，XY 大約有1-2mm左右的差異，我是用赤兔主板的，有沒有方案可以改善？好像用不到樓主的方案。
作者: g2david 時間: 2016-5-14 23:10
The height of three endstops are not the same
作者: ustkl 時間: 2016-5-15 01:18
本帖最後由 ustkl 於 2016-5-15 01:31 編輯
回覆 9# g2david
調完之後D endstop 參數會唔同咗要調過, 可能四點永遠調唔返。所以要有可用的G29 autolevel 來修正。
