作者: Super169 時間: 2017-5-12 14:02 標題: 巴黎鐵塔又再反轉 - 點樣起佢底?
大約 三年半前, 小弟用隻豬去挑戰 巴黎鐵塔, 慘敗收場.
http://www.hkepc.com/forum/viewthread.php?fid=259&tid=2013052

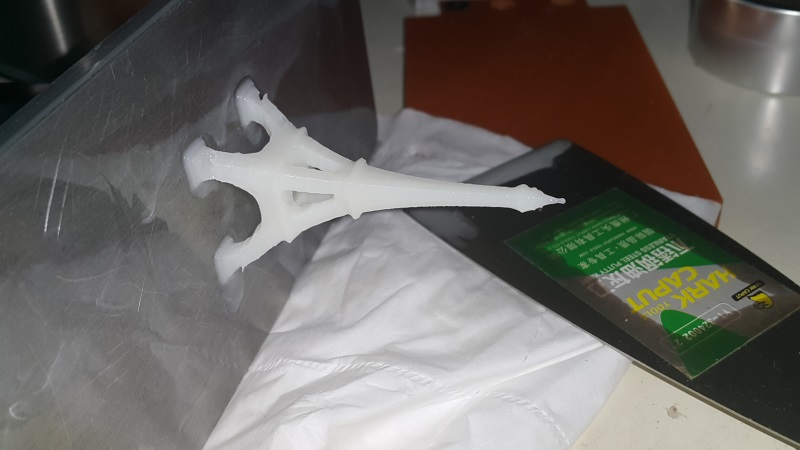

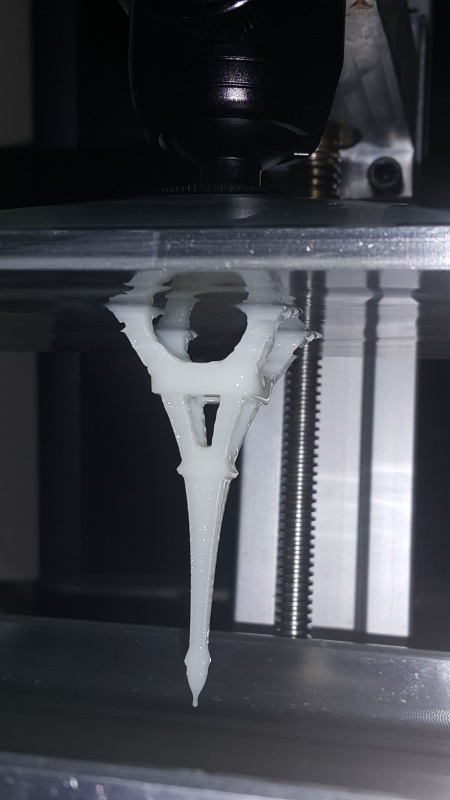

今年豬老了, 用 X 仔去挑機, 縮成 5cm 高, 挑戰一下 X 仔既能力. 夜晚開機, 第朝睇結果.
今朝一早起身, 同當年一樣, 遠看成形.
不過D腳仔有D唔靚, 成身樹脂, 唔知掂唔掂.
拆左個平台出黎, 睇落唔錯, 攞個剷出黎起佢底.
知佢D腳都係幼柱組成, 唔敢用力, 只係用陰力推推推, 但真係好實, 推我好辛苦.

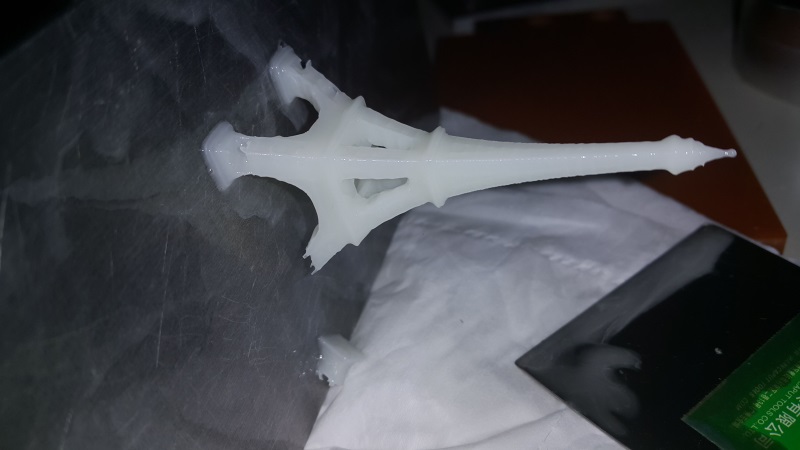

初時都幾順, 鬆左兩隻腳, 去到第三隻...剷剷剷..得左, 但收唔切手, 推多左, 斷了.

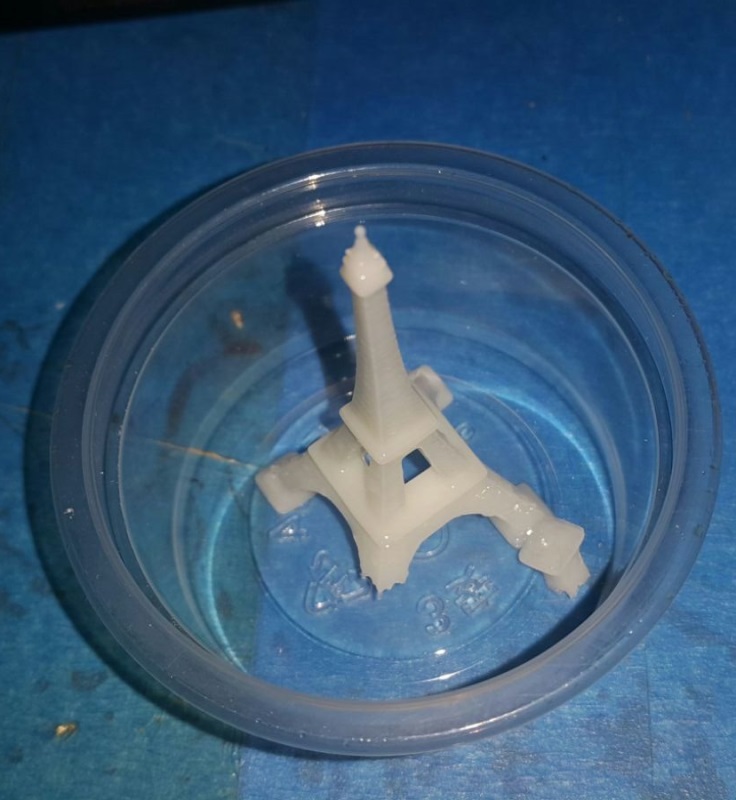

最後, 第四隻腳都出埋, 結果三缺一.
由於攪左一輪, 趕住返工, 未有時間超佢再固化了. 今晚再睇下印成點.
不過, 好想問問大家, 對住呢D由幼柱組成既野, 有乜野好方法起底?
諗過最簡單係加塊底板比佢, 起塊底板肯定易好多, 但就失去左鐵塔既真諦.
以前用 FDM, 痴太實可以用冷凍既方法, 平台同佢收縮唔同而自動甩件.
唔知 UV 樹脂有無類似既方法, 可以安全甩件呢?
圖片附件: 20170512-001.jpg (2017-5-12 14:01, 67.99 KB) / 下載次數 47https://www.hkepc.com/forum/attachment.php?aid=1982135&k=b29dfe88d9c83c661a68366518968ac2&t=1781795572&sid=13FZ1wdfoQY
圖片附件: 20170512-002.jpg (2017-5-12 14:01, 74.4 KB) / 下載次數 57https://www.hkepc.com/forum/attachment.php?aid=1982136&k=e31d1dcf7359aa513100e8d7f6d0acbc&t=1781795572&sid=13FZ1wdfoQY
圖片附件: 20170512-003.jpg (2017-5-12 14:01, 59.91 KB) / 下載次數 42https://www.hkepc.com/forum/attachment.php?aid=1982137&k=2bfbb88092a0fc59f7a246fd0df70f0c&t=1781795572&sid=13FZ1wdfoQY
圖片附件: 20170512-004.jpg (2017-5-12 14:01, 115.52 KB) / 下載次數 53https://www.hkepc.com/forum/attachment.php?aid=1982139&k=570adca222a8e2f121d2cefeb65da85e&t=1781795572&sid=13FZ1wdfoQY
作者: marcowing 時間: 2017-5-12 15:14
界刀.
作者: Offer 時間: 2017-5-12 15:23
睇泥好像呢只膠冇detail
作者: Super169 時間: 2017-5-12 16:00
睇泥好像呢只膠冇detail
Offer 發表於 2017-5-12 15:23
未肯定, 因為表面其實好多樹脂液, 要等超完至知. 不過從尋日既雀寵去估, D 柱應該唔會好得去邊. 粗左封哂都唔奇.
之前用屎料印完, 細既窿都會填左, 要超完至見.
有可能Z升得唔夠, 我只係用 5 / 3, 有D層數未完成甩膜.
今晚試下加大D Z lift 再印雀寵, 睇下有無改善.
作者: Super169 時間: 2017-5-12 16:01
界刀.
marcowing 發表於 2017-5-12 15:14
界刀夠力嗎? 我怕界開左D膠.
食得好實, 我都剷得幾辛苦, 太大力怕一下就斷, 只可以陰陰力, 就住就住去, 點知都係失手.
作者: marcowing 時間: 2017-5-12 16:15
夠薄夠硬度,攝左落件一推就甩.佢送把刀可以車左落垃圾筒,太軟又長唔好用,又磨得唔好.
作者: kmb182 時間: 2017-5-12 18:01
想問下白色膠係邊到買到??
用黎做模型岩哂
作者: iovoi 時間: 2017-5-12 18:22
我以前係用呢個方法嘅。
youtube片
作者: necbbc 時間: 2017-5-12 19:15
本帖最後由 necbbc 於 2017-5-12 19:24 編輯
仲可以加片底，一般我全部模型也會加。無咁易爛
樓主購了3台，請問是否部部打印出來的效果也是一樣?
作者: Super169 時間: 2017-5-12 22:35
我以前係用呢個方法嘅。
iovoi 發表於 2017-5-12 18:22
唔該哂.
幾好喎, 又學到野, 先入塊刀片仔開個口入剷. 不過, 要買番幾塊呢D刀片先.
作者: Super169 時間: 2017-5-12 22:36
仲可以加片底，一般我全部模型也會加。無咁易爛
樓主購了3台，請問是否部部打印出來的效果也是一樣? ...
necbbc 發表於 2017-5-12 19:15
因為人地無加底板都印到拆到, 所以想挑戰下自己.
我只係買左一台 屎既, 不過就買哂三家既料黎比較.
作者: iovoi 時間: 2017-5-12 23:17
唔該哂.
幾好喎, 又學到野, 先入塊刀片仔開個口入剷. 不過, 要買番幾塊呢D刀片先. ...
Super169 發表於 2017-5-12 10:35 PM
五金舖有得賣。
作者: 3D_DIY 時間: 2017-5-13 14:55
因為人地無加底板都印到拆到, 所以想挑戰下自己.
我只係買左一台 屎既, 不過就買哂三家既料黎比較. ...
Super169 發表於 2017-5-12 22:36
3家嘅料????好捨得喎
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: Super169 時間: 2017-5-13 15:13
3家嘅料????好捨得喎
via HKEPC Ionic Reader v1.6.0 - iPhone
3D_DIY 發表於 2017-5-13 14:55
貨比三家 吖嘛.
作者: Offer 時間: 2017-5-14 14:46

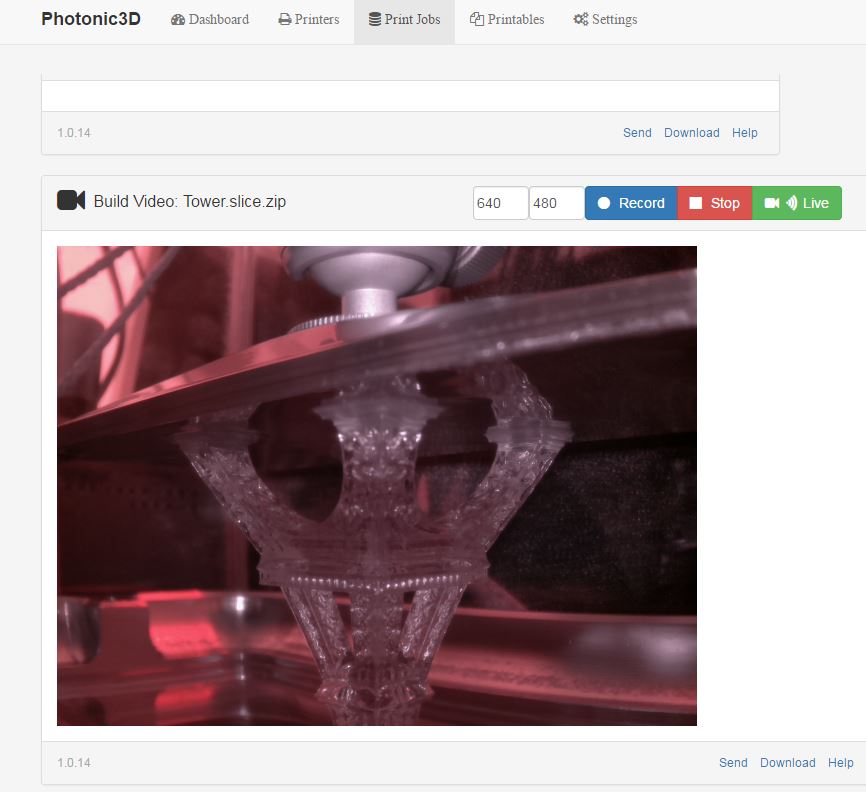

圖片附件: 12345.JPG (2017-5-14 14:46, 67.96 KB) / 下載次數 31https://www.hkepc.com/forum/attachment.php?aid=1982627&k=d13ef1d83cc45fe27913864ef0b835ae&t=1781795572&sid=13FZ1wdfoQY
作者: Super169 時間: 2017-5-14 16:19
Offer 發表於 2017-5-14 14:46
我都印緊, 今次改用 9000 料印.
作者: Offer 時間: 2017-5-14 16:38
我都印緊, 今次改用 9000 料印.
Super169 發表於 2017-5-14 16:19
我用屎来印
作者: bam1a 時間: 2017-5-14 16:43
我用屎来印
Offer 發表於 14/5/2017 18:38
咁勁？
原來佢除咗係FDM嘅雛形之外，原來仲係resin系嘅雛形
作者: Super169 時間: 2017-5-14 18:37
本帖最後由 Super169 於 2017-5-14 19:54 編輯
我用屎来印
Offer 發表於 2017-5-14 16:38

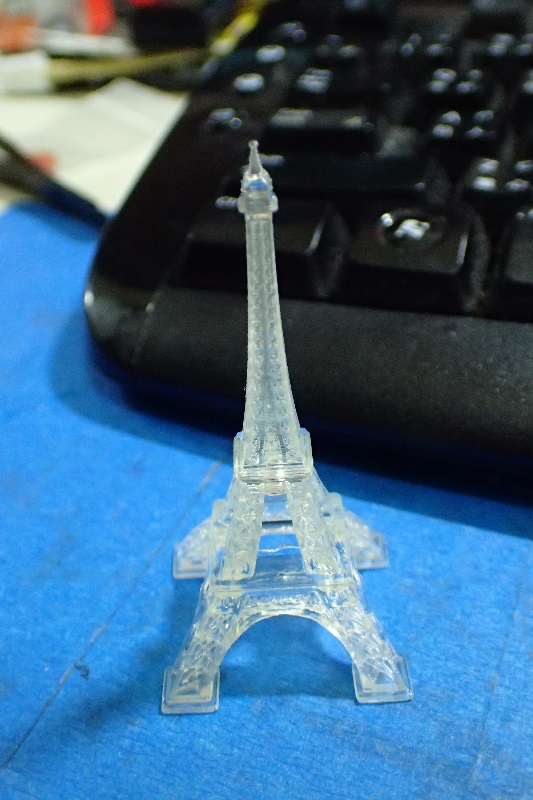

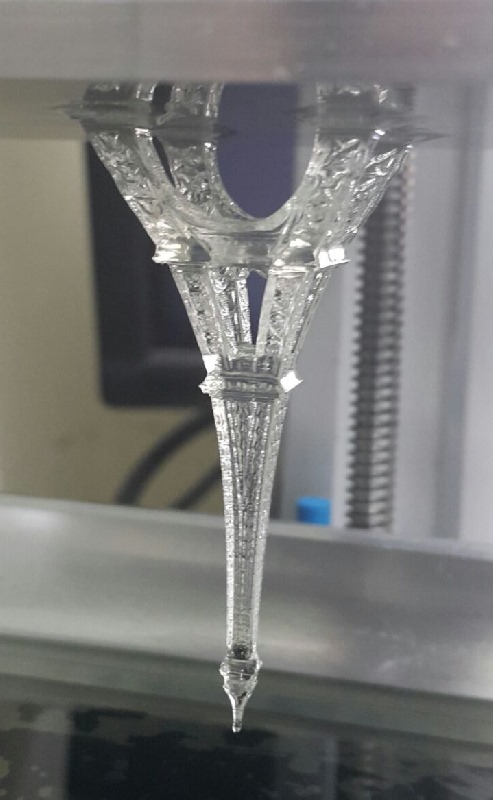

屎同科白我都失敗, tune 唔掂. 剛剛用 900 印完:
就咁睇OK, 不過好似 D 柱中間好似有塊樸連埋左, 但唔係好肯定會唔會係痴住左既液態樹脂.
成功拆出黎, 刀片真係好方便, 正!

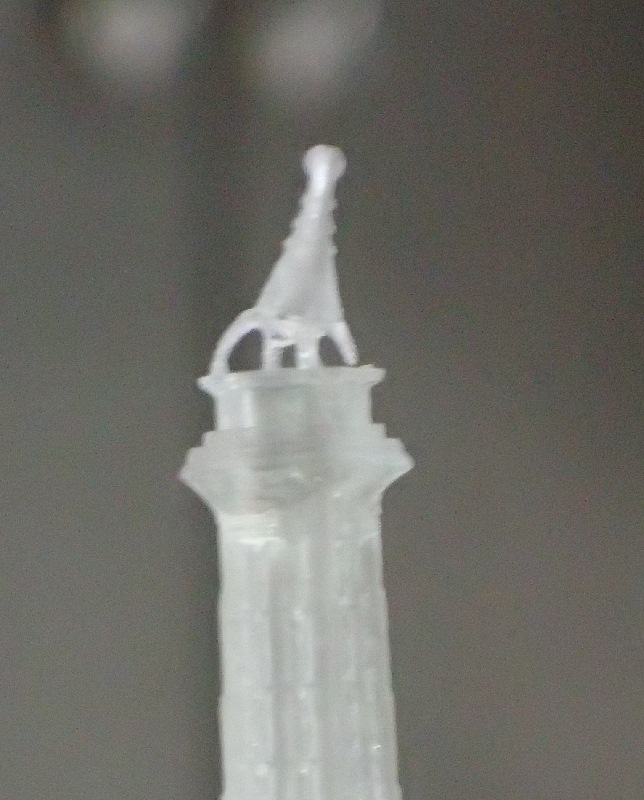

不過, 細心睇, 個頂已經出左事, 四條支柱, 拉斷左兩條....個頂斜左去一邊, 失敗了.
Zoom 得太大, 仲要係透明好難 focus, 不過都睇到點解斜左.
固化完, 只係最底果層係軟既, 可以推灣佢, 而且睇到一條條柱, 第二層開始, 感覺上已經多左D野, 將D柱連成一體, 第三層更加明顯變成一舊了. 散光嚴重, 要試下減光再印.
圖片附件: 20170514-002.jpg (2017-5-14 18:36, 67.71 KB) / 下載次數 30https://www.hkepc.com/forum/attachment.php?aid=1982671&k=6a685c661de7e584138e7cbad0a00fe5&t=1781795572&sid=13FZ1wdfoQY
圖片附件: 20170514-003.jpg (2017-5-14 19:14, 140.84 KB) / 下載次數 29https://www.hkepc.com/forum/attachment.php?aid=1982673&k=0613232fb585e52eb282c4e0e0303d28&t=1781795572&sid=13FZ1wdfoQY
圖片附件: 20170514-004.jpg (2017-5-14 19:54, 139.05 KB) / 下載次數 34https://www.hkepc.com/forum/attachment.php?aid=1982679&k=761905ad10794dffb99a45c445dc4bd1&t=1781795572&sid=13FZ1wdfoQY
作者: Offer 時間: 2017-5-15 15:40

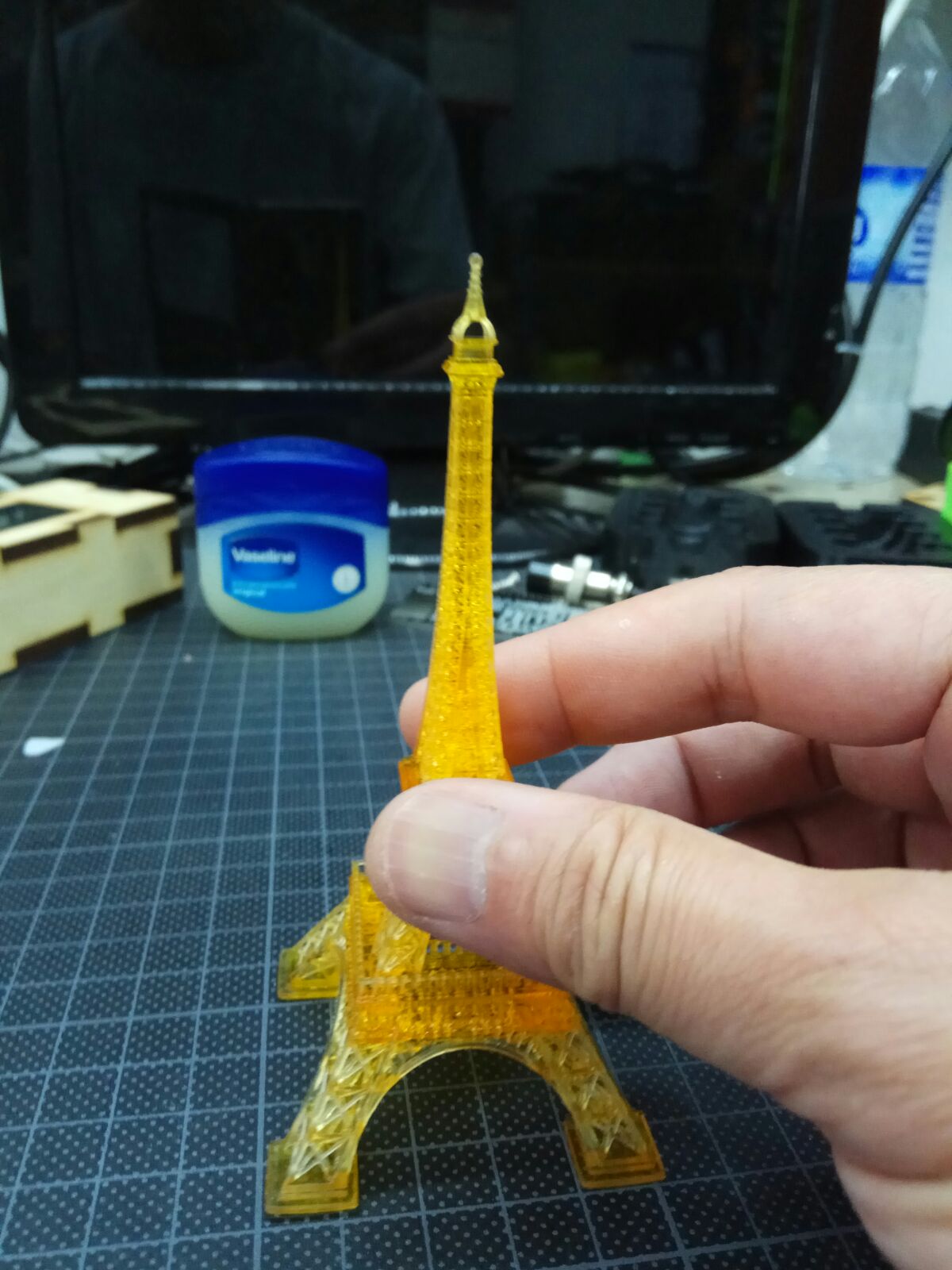

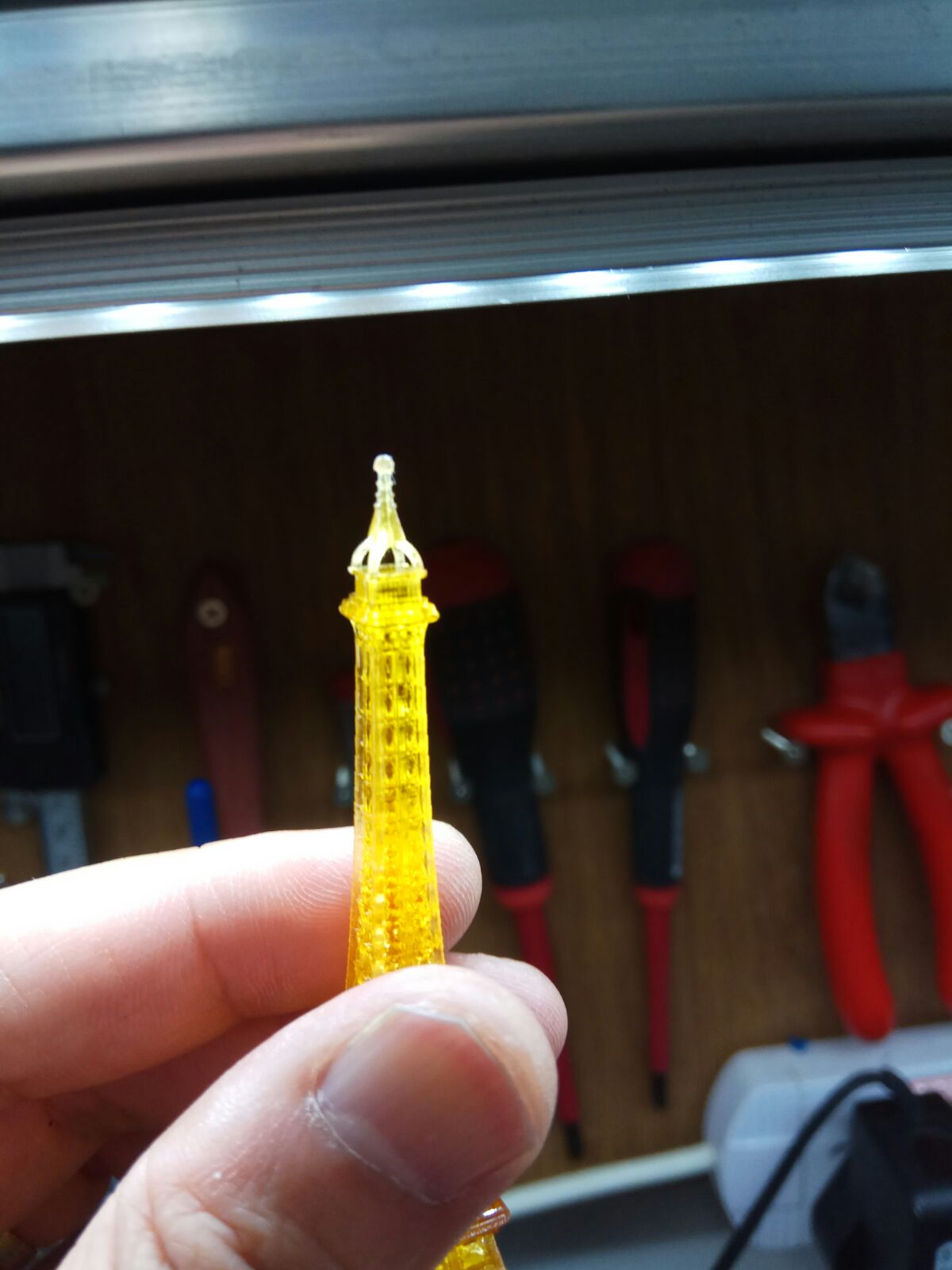

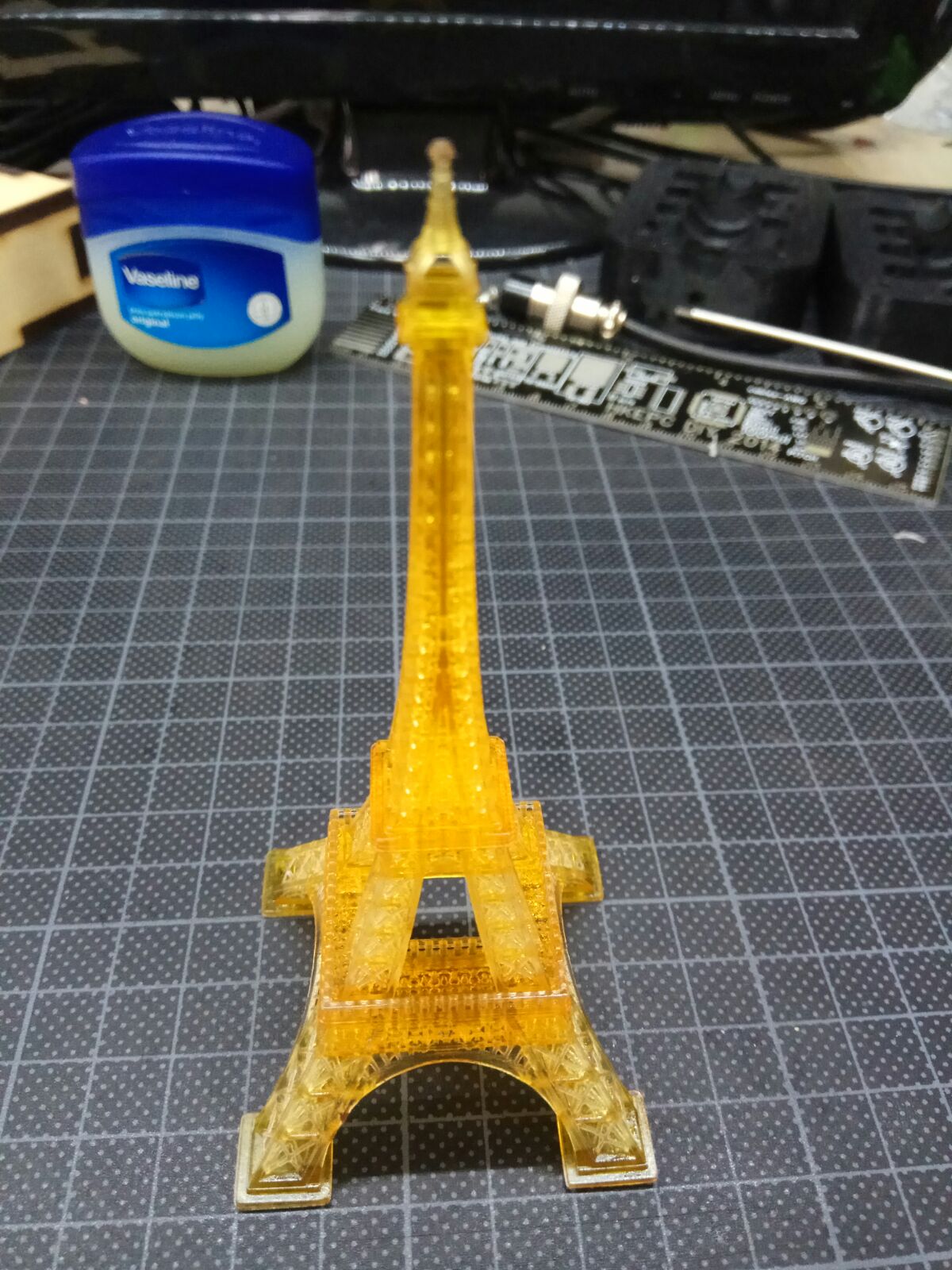

圖片附件: WhatsApp Image 2017-05-15 at 3.37.39 PM (3).jpeg (2017-5-15 15:40, 120.22 KB) / 下載次數 30https://www.hkepc.com/forum/attachment.php?aid=1982801&k=6961b9b3e3089e7c8577c5163fc61fa9&t=1781795572&sid=13FZ1wdfoQY
圖片附件: WhatsApp Image 2017-05-15 at 3.37.39 PM (4).jpeg (2017-5-15 15:40, 293.22 KB) / 下載次數 25https://www.hkepc.com/forum/attachment.php?aid=1982802&k=a7498c5685d22f35f2fba569f99a41da&t=1781795572&sid=13FZ1wdfoQY
圖片附件: WhatsApp Image 2017-05-15 at 3.37.39 PM (8).jpeg (2017-5-15 15:40, 180.87 KB) / 下載次數 27https://www.hkepc.com/forum/attachment.php?aid=1982803&k=e46995e607109bdc00bf8a891cce4676&t=1781795572&sid=13FZ1wdfoQY
作者: Super169 時間: 2017-5-15 15:53
Offer 發表於 2017-5-15 15:40
嘩.....ching 舊屎好勁.
我D屎咇唔到咁靚, 點解你舊屎勁我咁多既.
作者: Offer 時間: 2017-5-15 16:17
回覆 21# Super169
比較熱氣
作者: 3D_DIY 時間: 2017-5-23 22:37
Offer 發表於 2017-5-15 15:40
CHING你哋嘅鐵塔喺幾大㗎？我都嚟挑戰吓先
作者: Offer 時間: 2017-5-23 23:06
CHING你哋嘅鐵塔喺幾大㗎？我都嚟挑戰吓先
3D_DIY 發表於 2017-5-23 22:37
50x50x110
作者: Super169 時間: 2017-5-24 01:39
本帖最後由 Super169 於 2017-5-24 01:41 編輯
50x50x110
Offer 發表於 2017-5-23 23:06
Oh...唔怪得你印得咁靚了, 我係縮左 50% 的.
第一次縮淨 5cm 高完全失敗, 之後都係用 50%. 大約係 27x27x60.
朋友部 MQ, 連 5cm 都掂.
作者: 3D_DIY 時間: 2017-5-28 22:01
報告---試印咗兩次都失敗
(印一次要7~8個鐘
)
Printer: X-Cube 30W
Resin---科白
Slicer: Print studio
Size: (org)35x35x77.5；(enlarge 1.5)52.5x52.5x116
Slice Height (mm) : 0.05
Exposure Time For First Layers (ms): 60000
Exposure Time (ms): 6000
Lift Speed (mm/m): 25 + 50
Z Lift Distance (mm):10 + 6
Printer: X-Cube 30W
Resin---X-Cube (yellow)
Slicer: Print studio
Size: (org)35x35x77.5；(enlarge 1.5)52.5x52.5x116
Slice Height (mm) : 0.05
Exposure Time For First Layers (ms): 60000
Exposure Time (ms): 6000
Lift Speed (mm/m): 25 + 50
Z Lift Distance (mm):10 + 6
唔知點解印印會咁，剩下的都留在料糟內（未check到問題所在）

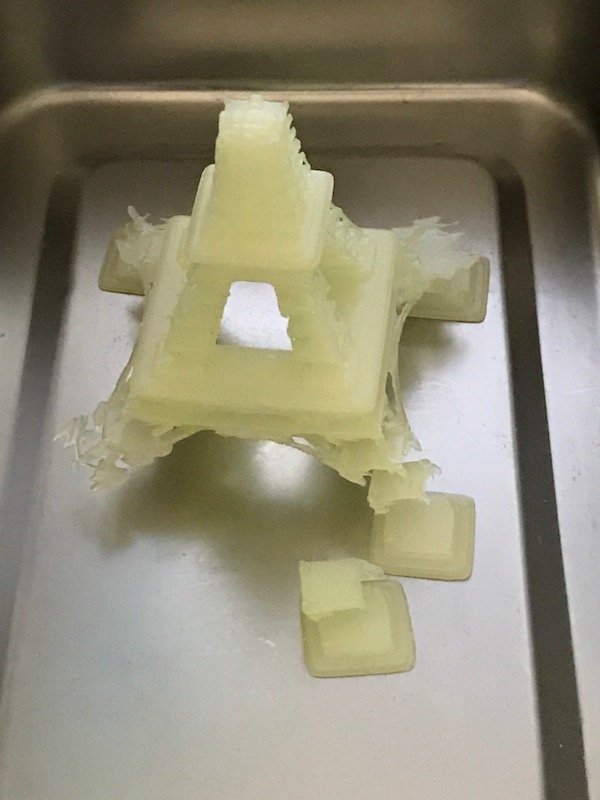

圖片附件: [化後，無曬detail] IMG_7245.jpg (2017-5-28 21:44, 81.65 KB) / 下載次數 33https://www.hkepc.com/forum/attachment.php?aid=1985944&k=499e1ac3ac06747c31f32289c38baa12&t=1781795572&sid=13FZ1wdfoQY

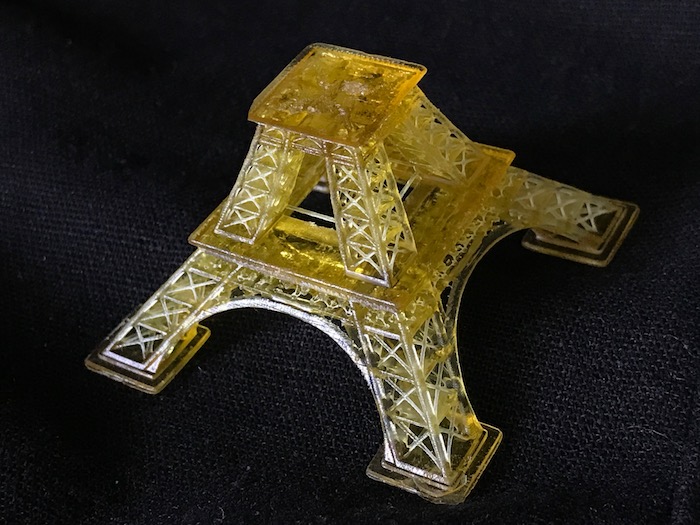

圖片附件: [detail出曬] IMG_7247.jpg (2017-5-28 21:44, 120.43 KB) / 下載次數 27https://www.hkepc.com/forum/attachment.php?aid=1985945&k=ebc8f4541b5a6c1d426f152c994fbad9&t=1781795572&sid=13FZ1wdfoQY

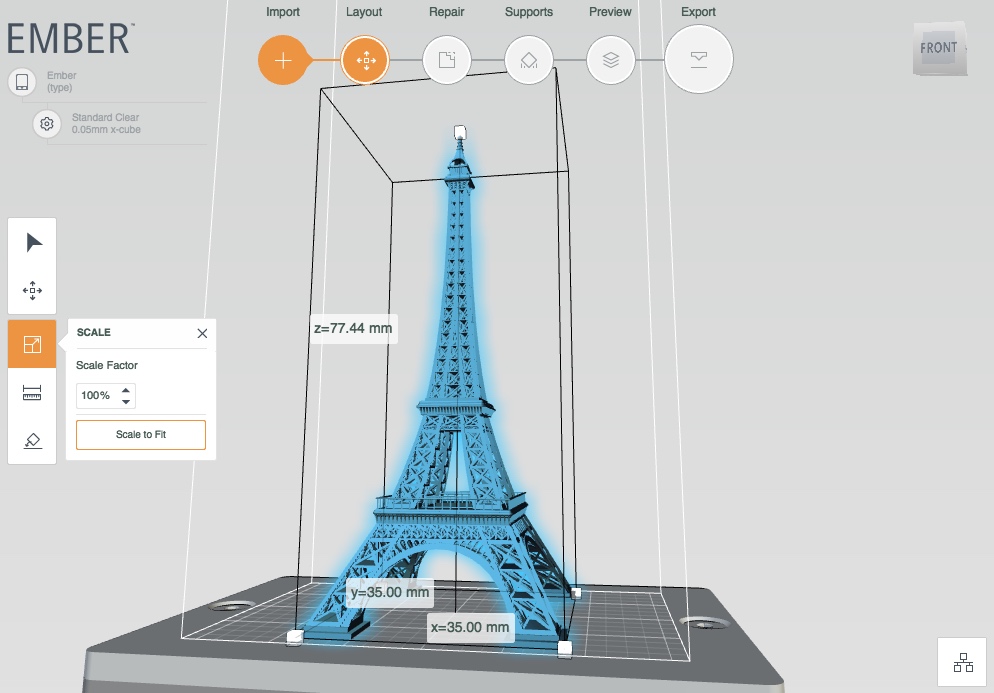

圖片附件: [原圖] 螢幕快照 2017-05-23 下午10.33.46.jpg (2017-5-28 21:45, 125.48 KB) / 下載次數 38https://www.hkepc.com/forum/attachment.php?aid=1985946&k=74ad3b284f9bd33fff391cd378404221&t=1781795572&sid=13FZ1wdfoQY

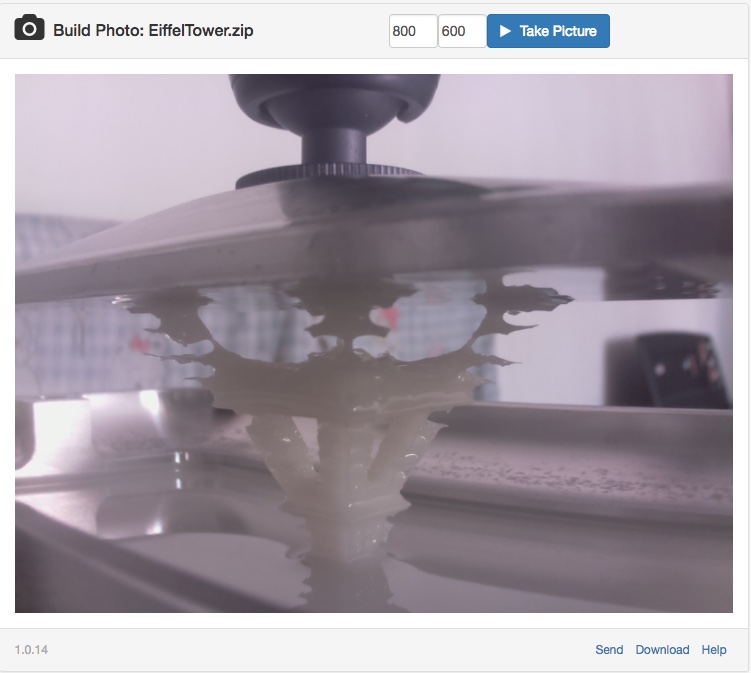

圖片附件: [溶曬，要再試過setting] 螢幕快照 2017-05-27 下午4.26.09.jpg (2017-5-28 21:49, 82.86 KB) / 下載次數 31https://www.hkepc.com/forum/attachment.php?aid=1985947&k=dfeb892e4681cb1608b13edc8587d867&t=1781795572&sid=13FZ1wdfoQY
作者: Super169 時間: 2017-5-28 23:54
報告---試印咗兩次都失敗 (印一次要7~8個鐘)
Printer: X-Cube 30W
Resin---科白
Slicer: ...
3D_DIY 發表於 2017-5-28 22:01
縮 50% 喇, 快好多, 更有挑戰性. 我地都係用呢個呎吋的.
科白我都放棄了....
作者: Offer 時間: 2017-6-3 11:31

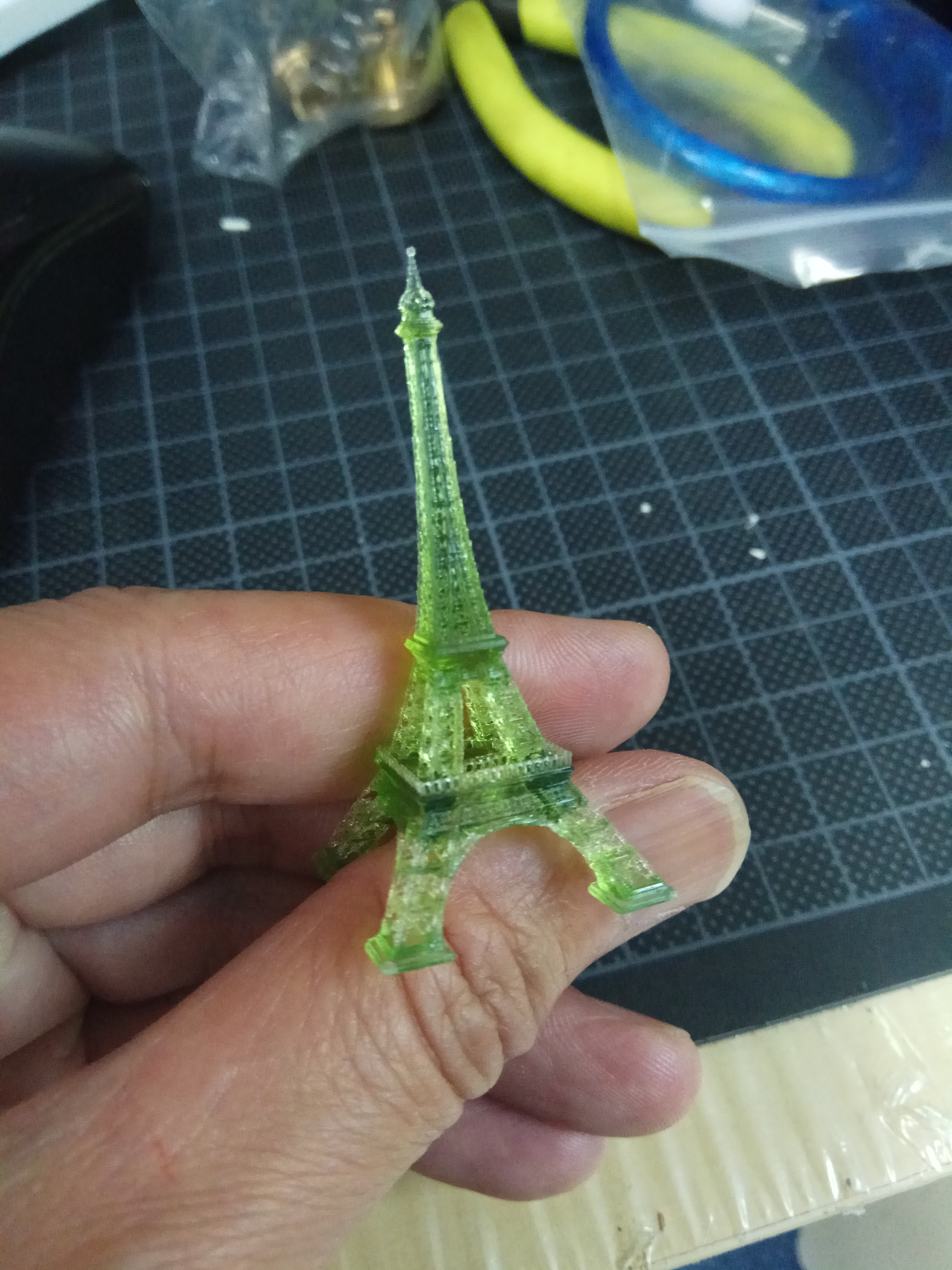

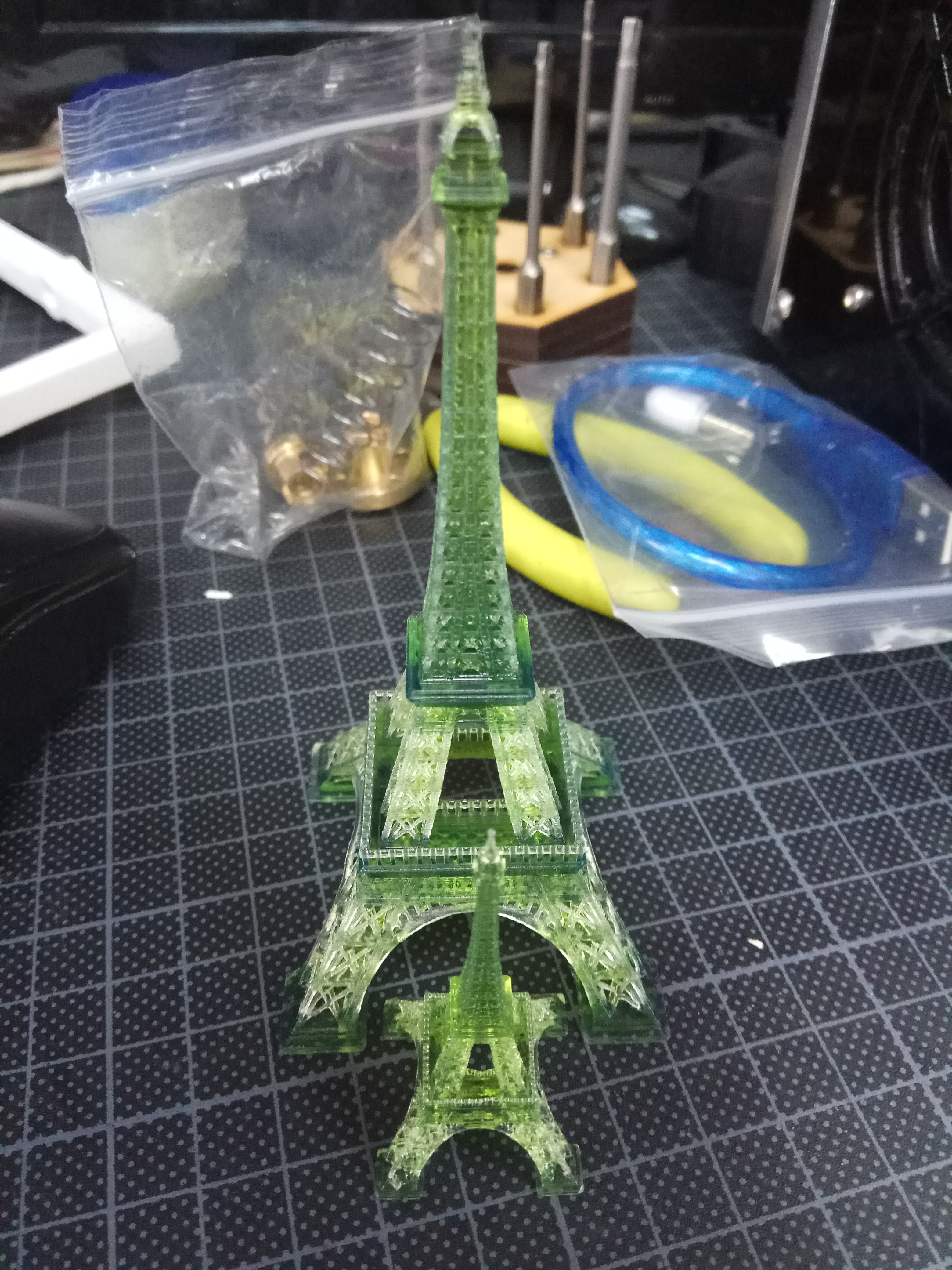

圖片附件: IMG_20170603_112848.jpg (2017-6-3 11:30, 1.81 MB) / 下載次數 29https://www.hkepc.com/forum/attachment.php?aid=1987233&k=c8461d961003a7810b157bc3957346fb&t=1781795572&sid=13FZ1wdfoQY
圖片附件: IMG_20170603_112918.jpg (2017-6-3 11:30, 2.2 MB) / 下載次數 38https://www.hkepc.com/forum/attachment.php?aid=1987234&k=a510922206b9fe3b274f40764a25fa7d&t=1781795572&sid=13FZ1wdfoQY
作者: bam1a 時間: 2017-6-3 18:11
回覆 28# Offer
一忽白一忽綠嘅
唔通係溝得唔勻?
仲有細塔好似印唔曬detail咁?
作者: Offer 時間: 2017-6-3 18:28
回覆 Offer
一忽白一忽綠嘅
唔通係溝得唔勻?
仲有細塔好似印唔曬detail咁? ...
bam1a 發表於 2017-6-3 18:11
No,no
影得吾好,實物好靚
作者: KinChungE 時間: 2017-6-3 19:19
回覆 Offer
一忽白一忽綠嘅
唔通係溝得唔勻?
仲有細塔好似印唔曬detail咁? ...
bam1a 發表於 2017-6-3 18:11
我覺得係當幾層膠疊埋你就覺得綠
比較空心既地方就覺得白
作者: bam1a 時間: 2017-6-3 20:17
我覺得係當幾層膠疊埋你就覺得綠
比較空心既地方就覺得白
KinChungE 發表於 3/6/2017 21:19
應該係呢個緣故
作者: ngkf 時間: 2017-6-3 23:13
Offer 發表於 2017-6-3 11:31
Offer 師兄，請問你用邊個STL ? 我試咗兩個，最好都係印到兩層。謝謝
作者: 3D_DIY 時間: 2017-6-4 17:42
Offer 發表於 2017-6-3 11:31
欄杆好難印，用原廠料都印未印到，Zspeed要幾慢至啱呢？
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: Super169 時間: 2017-6-4 20:51
Offer 師兄，請問你用邊個STL ? 我試咗兩個，最好都係印到兩層。謝謝
ngkf 發表於 2017-6-3 23:13
我係用呢個既: https://www.thingiverse.com/thing:912478
縮 50% 印, 不過唔知 Offer 係咪用同一個, 但印到細塔已經好勁.
作者: Offer 時間: 2017-6-4 22:51
我係用呢個既:
縮 50% 印, 不過唔知 Offer 係咪用同一個, 但印到細塔已經好勁. ...
Super169 發表於 2017-6-4 20:51
EiffelTower_fixed.zip (2.16 MB)
附件: EiffelTower_fixed.zip (2017-6-4 22:50, 2.16 MB) / 下載次數 61https://www.hkepc.com/forum/attachment.php?aid=1987583&k=494926d703fbaac49e6102622683ddbe&t=1781795572&sid=13FZ1wdfoQY
作者: ngkf 時間: 2017-6-5 09:06
師兄真係好勁。
EiffelTower_fixed.zip 我有試過， 我無hardware改機， 用屎料連第一增都過唔到。
作者: Super169 時間: 2017-6-5 09:29
Offer 發表於 2017-6-4 22:51
我同你用埋同一個 模型, 我用 9000 D 欄杆都係出唔到, 內欄得一條橫無左直杆, 外欄更加係無左. ching d 幼線出得好掂, 可唔可以 post 你既設定比大家試下.
作者: 3D_DIY 時間: 2017-6-5 13:32
我同你用埋同一個 模型, 我用 9000 D 欄杆都係出唔到, 內欄得一條橫無左直杆, 外欄更加係無左. ching d ...
Super169 發表於 2017-6-5 09:29
我已用屎印都喺印唔到欄杆，case同你一樣只有內欄條橫杆
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: ngkf 時間: 2017-6-13 17:44
之前印極都印唔到， 放低咗一輪。 無本事改硬件。 所以只有在軟件方面著手。
前幾日啲起心肝， 在法國國會大選前再拿來印。
一開始就印返之前無咁精細的版本 "Final_Eiffel_Tower_Simplified.STL" ， 由印到兩層塔，竟然變成印到成個塔。
信心返咗嚟， 再挑戰一下Offer師兄放出嚟嗰個，由原本第一層都印唔到， 變成印到成個塔。

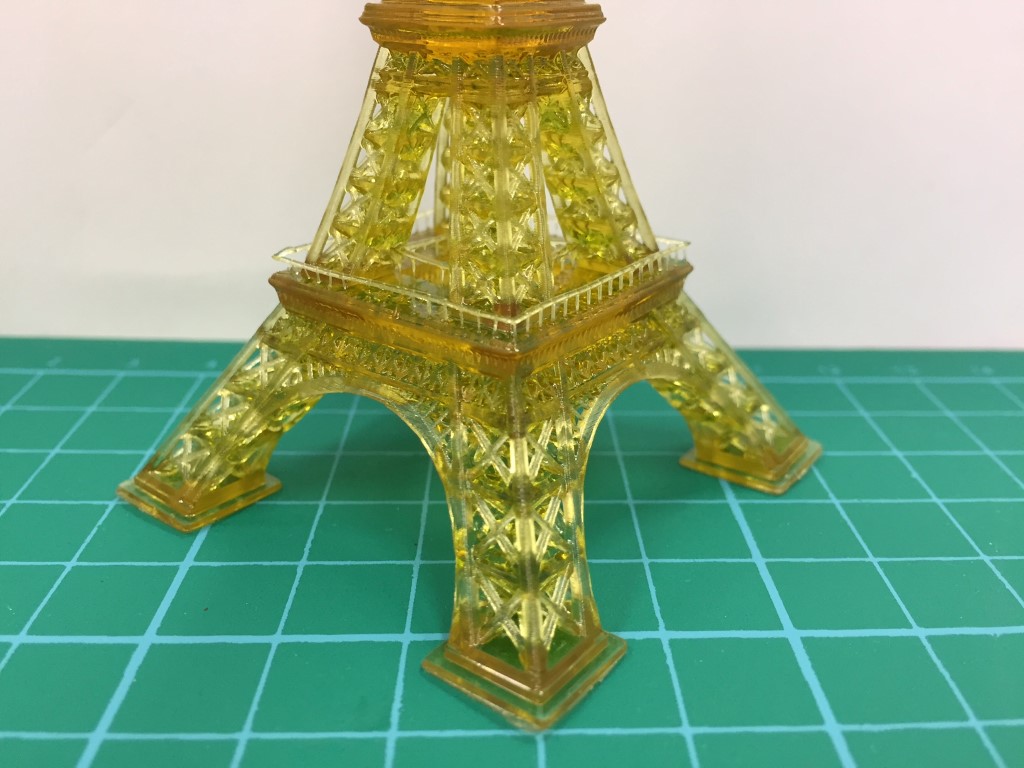

細節位。 外， 內欄都印到， 欄實物好似條毛咁幼， 少少爛就因為我手指硬， 自己整爛。
EiffelTower_fixed
Printer: X-Cube 30W
Resin---X-Cube (yellow)
Slicer: Creative Workshop
Size: 50x50x110
Slice Height (mm) : 0.05
Exposure Time For First Layers (ms): 90000
Exposure Time (ms): 12000
Lift Speed (mm/m): 30 + 60
本身有軟改HDMI boost =5, 同之前唔同的， 就係加大咗個exposure time， 將個向下的Lift Speed 轉到同向上一樣（請爬返手巴手關於靜音文章）， 同用開嗰條cheap cheap 0.35m 扁HDMI 線。 換咗Offer 師兄介紹嗰條0.75m HDMI 線(爬返手巴手Offer師兄介紹).
圖片附件: image2_m.jpg (2017-6-13 16:08, 110.61 KB) / 下載次數 37https://www.hkepc.com/forum/attachment.php?aid=1989622&k=e2fb3f3e1014eb9772850f6fb2cc610d&t=1781795572&sid=13FZ1wdfoQY
圖片附件: image3_m.JPG (2017-6-13 16:09, 137.9 KB) / 下載次數 38https://www.hkepc.com/forum/attachment.php?aid=1989623&k=3cd40a64544d804fff0e87bd87248504&t=1781795572&sid=13FZ1wdfoQY
作者: ngkf 時間: 2017-6-14 13:59

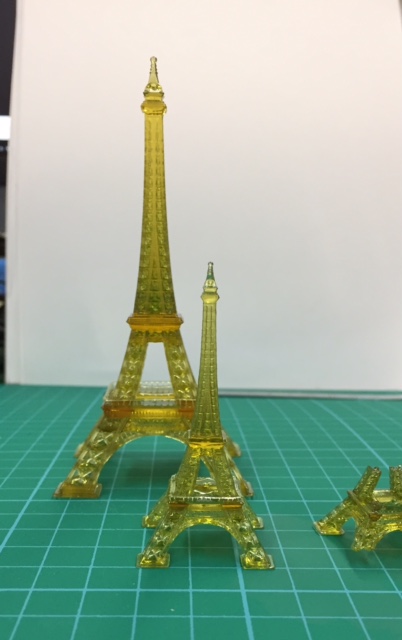

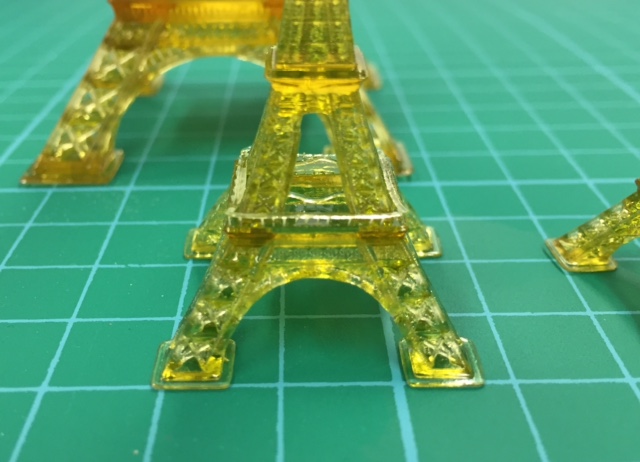

試一試， scale 50， 睇下print成點。
結果係成功的。
條欄， 全部成型，不過可惜另一邊print 爛。 巳經非常滿意了。
圖片附件: Pic1.jpg (2017-6-14 13:56, 66.73 KB) / 下載次數 41https://www.hkepc.com/forum/attachment.php?aid=1989770&k=f24731af9f84f8614d8cadb47543e1b3&t=1781795572&sid=13FZ1wdfoQY
圖片附件: Pic2.jpg (2017-6-14 13:57, 90.61 KB) / 下載次數 71https://www.hkepc.com/forum/attachment.php?aid=1989771&k=a47af0978fde5186a55c9d21fd4b47fd&t=1781795572&sid=13FZ1wdfoQY
作者: Super169 時間: 2017-6-14 14:08
試一試， scale 50， 睇下print成點。
結果係成功的。
條欄， 全部成型，不過可惜另一邊print 爛。 巳 ...
ngkf 發表於 2017-6-14 13:59
我慘過你好多, 無左外欄同埋內欄無左直杆. 不過, 你每層曝光比我長好多, 我只係用5-6秒, 等我又試下先.
作者: Super169 時間: 2017-6-21 22:25
試一試， scale 50， 睇下print成點。
結果係成功的。
條欄， 全部成型，不過可惜另一邊print 爛。 巳 ...
ngkf 發表於 2017-6-14 13:59

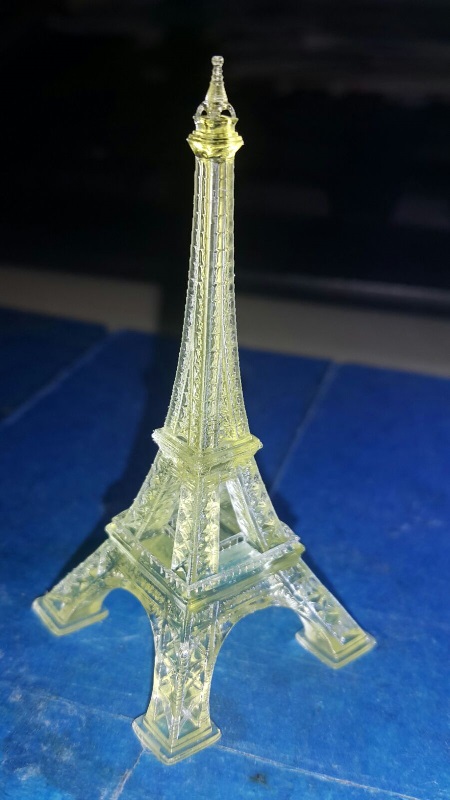

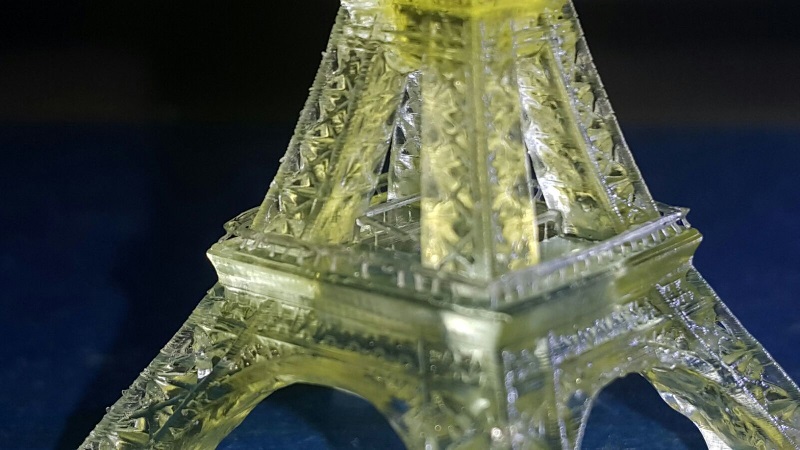

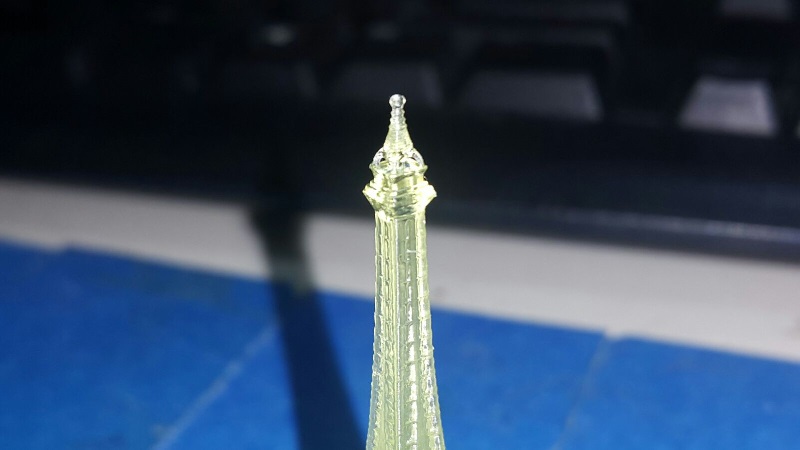

唔該哂, 跟足你既設定, 印到了, 連內欄同直杆都有.
印完睇OK既, 可能唔知點樣整到, 條欄灣左. 但明顯見到內外欄都有直杆既....D 杆超幼.
個頂今次無斷腳了, 四支健全.
圖片附件: 20170621-003.jpg (2017-6-21 22:23, 53.33 KB) / 下載次數 40https://www.hkepc.com/forum/attachment.php?aid=1991444&k=cd86ad9e31cd93852d9a92782a5540a6&t=1781795572&sid=13FZ1wdfoQY
圖片附件: 20170621-002.jpg (2017-6-21 22:23, 111.8 KB) / 下載次數 50https://www.hkepc.com/forum/attachment.php?aid=1991445&k=f86f152e2c924d42db793a852e64d81f&t=1781795572&sid=13FZ1wdfoQY
圖片附件: 20170621-001.jpg (2017-6-21 22:23, 86.05 KB) / 下載次數 55https://www.hkepc.com/forum/attachment.php?aid=1991446&k=7fb68d452d3223f8c7e3d78973d4c133&t=1781795572&sid=13FZ1wdfoQY
作者: ngkf 時間: 2017-6-22 22:34
回覆 43# Super169
相當唔錯!
作者: diy0627 時間: 2017-6-28 23:03

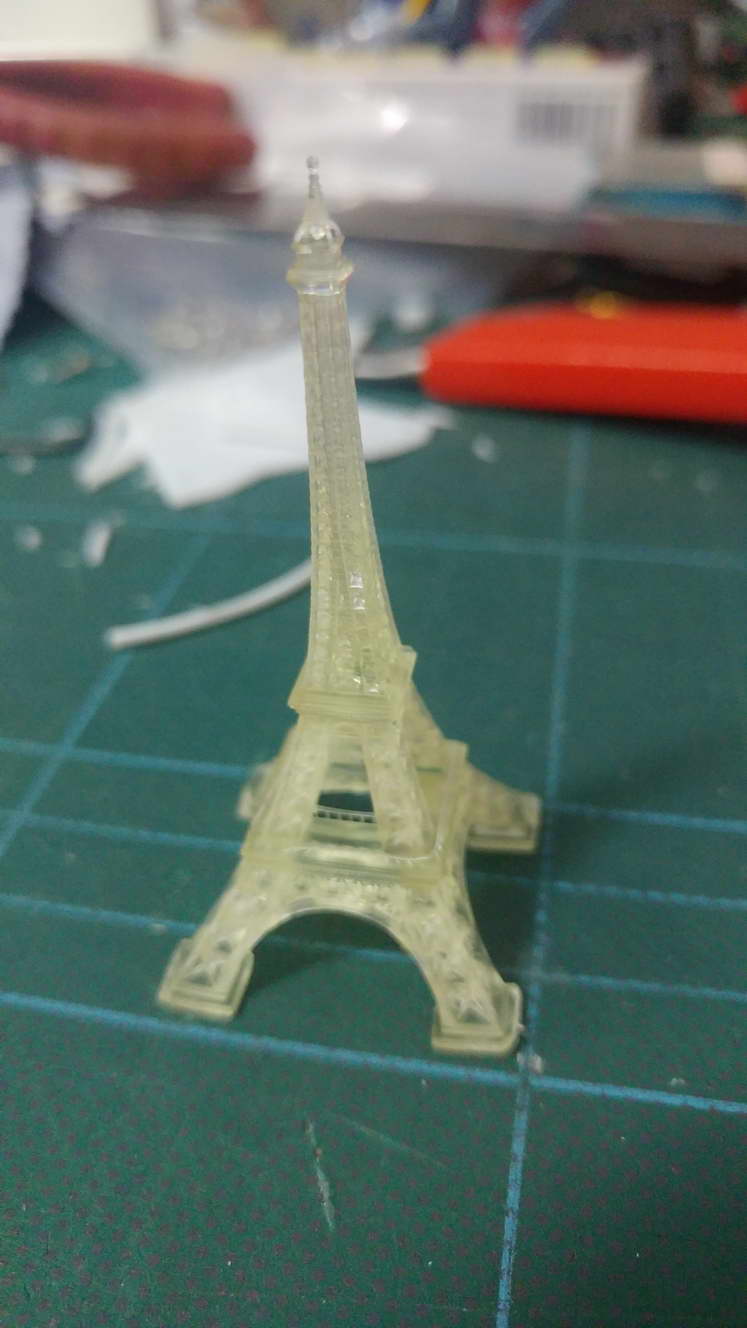

維修後再來, 50%打印 , 叫做OK, 幼條都是出不到
圖片附件: test.jpg (2017-6-28 23:02, 70.73 KB) / 下載次數 49https://www.hkepc.com/forum/attachment.php?aid=1993333&k=fb12d7e4f77524248da049f32c9b5177&t=1781795572&sid=13FZ1wdfoQY
作者: Super169 時間: 2017-6-28 23:24
維修後再來, 50%打印 , 叫做OK, 幼條都是出不到
diy0627 發表於 2017-6-28 23:03
ching 攞去邊度維修, 整左D乜野? 你內欄都印到喎.
作者: diy0627 時間: 2017-6-28 23:31
回覆 46# Super169
之前爆screen 換screen 者 (應該是說第一祼跑時其實已壓到邊邊不自覺, 之後先出事)
因為相blur, 其實和大家一樣不是所有邊都齊靚....我估要堅挑戰, 要較到升降勁慢先有計...
