作者: MartinChiu 時間: 2017-7-29 10:41 標題: 分享一下用miniq 3 2K & DIY 8.9" 2K 的打印件
本帖最後由 MartinChiu 於 2017-7-29 12:43 編輯
很久沒有出post, 分享一下用miniq 3 2K & DIY 8.9" 2K 的打印件
PS : 其實我不想壓太細, 因為會看不到detail,給愛聞相的人請到
http://www.martinchiu.com/3dprint/miniq_and_DIY/Big%20File/
作者: MartinChiu 時間: 2017-7-29 10:42
本帖最後由 MartinChiu 於 2017-7-29 10:44 編輯
作者: MartinChiu 時間: 2017-7-29 10:47
作者: Offer 時間: 2017-7-29 10:51
本帖最後由 Offer 於 2017-7-29 11:30 編輯
Please resize your photos
http://www.martinchiu.com/3dprint/miniq_and_DIY/
作者: MartinChiu 時間: 2017-7-29 11:17
回覆 4# Offer
done
作者: sayslient 時間: 2017-7-29 11:24
MartinChiu 發表於 2017-7-29 10:47
good
作者: Offer 時間: 2017-7-29 11:33
本帖最後由 Offer 於 2017-7-29 11:37 編輯
由於相片 太大 會影響 網友 的數據 流量
http://www.martinchiu.com/3dprint/miniq_and_DIY/
所以把閣下的貼文屏閉
--------
版主示
作者: MartinChiu 時間: 2017-7-29 11:40
由於相片 太大 會影響 網友 的數據 流量
所以把閣下的貼文屏閉
--------
版主示 ...
Offer 發表於 2017-7-29 11:33
已經壓小了
作者: Offer 時間: 2017-7-29 11:42
已經壓小了
MartinChiu 發表於 2017-7-29 11:40
Sorry, 雖然已經由10M一張壓成1M一張 但係體積仍然太大了
作者: MartinChiu 時間: 2017-7-29 11:43
Sorry, 雖然已經有十M一張壓成一M一張 但係體積仍然太大了
Offer 發表於 2017-7-29 11:42
Haha >_<
作者: Offer 時間: 2017-7-29 11:46
Haha >_
MartinChiu 發表於 2017-7-29 11:43
Use this tool
http://www.rw-designer.com/picture-resize
作者: MartinChiu 時間: 2017-7-29 11:56
Use this tool
Offer 發表於 2017-7-29 11:46
我只是壓得不太小, 我現在再去壓一下, 小弟用lightroom
作者: kfceric 時間: 2017-7-29 11:59
其實用連結去web drive 便可，吾洗下下轉檔，不過Ching D 完成品好毒，相片都好有水準。
作者: Offer 時間: 2017-7-29 12:01
我只是壓得不太小, 我現在再去壓一下, 小弟用lightroom
MartinChiu 發表於 2017-7-29 11:56
800 x 600 around 200k
作者: MartinChiu 時間: 2017-7-29 12:04
800 x 600 around 200k
Offer 發表於 2017-7-29 12:01
已壓了 W800px thanks
作者: ustkl 時間: 2017-7-29 12:24
回覆 13# kfceric
你跟返相片個website 睇,就知點解D相咁正
作者: fred2088 時間: 2017-7-29 12:25
回覆 12# MartinChiu
用 XNview set DPI, 再resize ...
作者: kfceric 時間: 2017-7-29 12:37
厚來專業人仕影，Ching都幾落本。
作者: MartinChiu 時間: 2017-7-29 12:39
回覆 MartinChiu
用 XNview set DPI, 再resize ...
fred2088 發表於 2017-7-29 12:25
其實我不想壓太細, 因為會看不到detail
給愛聞相的人請到
http://www.martinchiu.com/3dprint/miniq_and_DIY/Big%20File/
作者: kfceric 時間: 2017-7-29 12:39
原本係自己影，影相和成品都好店。
作者: MartinChiu 時間: 2017-7-29 12:44
原本係自己影，影相和成品都好店。
kfceric 發表於 2017-7-29 12:39
thanks
作者: 3D_DIY 時間: 2017-7-29 15:02
原本係自己影，影相和成品都好店。
kfceric 發表於 2017-7-29 12:39
D相真喺好Pro，lighting又正
這請問用什麼resin印？另想知部8.9"可印幾大幾高?
作者: MartinChiu 時間: 2017-7-29 15:44
D相真喺好Pro，lighting又正
這請問用什麼resin印？另想知部8.9"可印幾大幾高? ...
3D_DIY 發表於 2017-7-29 15:02
Thanks a lot! 完子LCD 9000 ,LCD 5100
8.9 " 192x120x200mm
作者: saviowong 時間: 2017-7-29 15:49
ching啲prints真係好正，影得又pro, 一直都見你喺fb group share啲相，終於都喺度見到你啲大作!正!
想請教吓隻異形喺有無得download?
作者: MartinChiu 時間: 2017-7-29 16:07
ching啲prints真係好正，影得又pro, 一直都見你喺fb group share啲相，終於都喺度見到你啲大作!正!
想請 ...
saviowong 發表於 2017-7-29 15:49
多謝師兄讚賞！大家交流下
https://www.myminifactory.com/object/alien-xenomorph-41364
作者: kfceric 時間: 2017-7-29 17:16
我都想搞部大尺寸的水機，ching 可否分享下部大機的資料。
作者: MartinChiu 時間: 2017-7-29 17:25
回覆 26# kfceric
我係facebook 有 share 部 ver 1.0
https://drive.google.com/open?id=0By83yYjEc_cvdkx3dWpqUDRPTzg
Ver 2.0 就不公開了
作者: freddy 時間: 2017-7-30 01:18
嘩, 嘩, 嘩, 好毒呀
Ching D 作品真係好正, 多謝你的分享
作者: MartinChiu 時間: 2017-7-30 11:59
嘩, 嘩, 嘩, 好毒呀
Ching D 作品真係好正, 多謝你的分享
freddy 發表於 2017-7-30 01:18
Many thanks
作者: bam1a 時間: 2017-7-30 12:46
本帖最後由 bam1a 於 2017-7-30 14:53 編輯
隻DIY幾正下,有無咩方法整到呢種唔過濾UV嘅mon同拆背光?
定係買咗D特定嘅UV LCD mon?
但8.9吋應該係用ipad嘅OEM料整...
PS:搵到呢2隻行MIPI線/HDMI嘅8.9" LCD mon
作者: 里克 時間: 2017-7-30 16:13
師兄D圖好精細
請問SLA機拆完支撐後 件野會不會好像FDM機這樣有缺憾?
作者: MartinChiu 時間: 2017-7-30 19:02
隻DIY幾正下,有無咩方法整到呢種唔過濾UV嘅mon同拆背光?
定係買咗D特定嘅UV LCD mon?
但8.9吋應該係用ipad ...
bam1a 發表於 2017-7-30 12:46
i 'm use JDI 8.9" this is normal lcd display for some cheap android pad
作者: MartinChiu 時間: 2017-7-30 19:04
師兄D圖好精細
請問SLA機拆完支撐後 件野會不會好像FDM機這樣有缺憾?
里克 發表於 2017-7-30 16:13
好小! 用 B9Creator 或者 autodesk print studio 加幾好
作者: 里克 時間: 2017-7-31 00:12
好小! 用 B9Creator 或者 autodesk print studio 加幾好
MartinChiu 發表於 2017-7-30 19:04
師兄怎樣處理支撐位置 有沒有相可以分享下成果？ 小弟想買部lcd sla玩下 但又怕太多支撐 搞到件野千瘡百孔
作者: MartinChiu 時間: 2017-7-31 07:32
師兄怎樣處理支撐位置 有沒有相可以分享下成果？ 小弟想買部lcd sla玩下 但又怕太多支撐 搞到件野千瘡百 ...
里克 發表於 2017-7-31 00:12
作者: alancck 時間: 2017-7-31 08:20
師兄啲圖咁高質量，我啲數據用爆晒啦
作者: Super169 時間: 2017-7-31 09:10
本帖最後由 Super169 於 2017-7-31 09:20 編輯
ching D 野 真係超正. 印得靚, 影相又靚. 羨慕死人喇.
自己 DIY 機都咁勁, 真係厲害.
唔知 ching 可唔可以分享一下 tune 機既心得, 等我地學習學習.
請問你用黎食住條直線導軌既螺母座, 係訂造定現成有既, 如果現成既, 唔知點叫呢?
作者: MartinChiu 時間: 2017-7-31 11:10
ching D 野 真係超正. 印得靚, 影相又靚. 羨慕死人喇.
自己 DIY 機都咁勁, 真係厲害 ...
Super169 發表於 2017-7-31 09:10
多謝欣賞！
個個叫聯軸器
作者: MartinChiu 時間: 2017-7-31 11:11
師兄啲圖咁高質量，我啲數據用爆晒啦
alancck 發表於 2017-7-31 08:20
加＄買數據
作者: diy0627 時間: 2017-7-31 11:44
只能說高手在民間... 唔知師兄這部野砌左幾錢左右?
大呎吋LCD 的確比較靈活, 不用每次都就住就住
作者: MartinChiu 時間: 2017-7-31 12:57
只能說高手在民間... 唔知師兄這部野砌左幾錢左右?
大呎吋LCD 的確比較靈活, 不用每次都就住就住 ...
diy0627 發表於 2017-7-31 11:44
Cost 3千幾人仔左右
作者: MartinChiu 時間: 2017-7-31 13:02
https://drive.google.com/open?id=0By83yYjEc_cvTkY4Z0trSkpOY1U
作者: diy0627 時間: 2017-7-31 13:04
好靚仔，師兄真係可以執套件來賣
作者: mqjyie 時間: 2017-7-31 13:21
師兄好犀利
印全透明曝光都準得好緊要
作者: bam1a 時間: 2017-7-31 13:50
本帖最後由 bam1a 於 2017-7-31 15:53 編輯
令人看見DIY LCD嘅未來真係欲罷不能
好想砌隻呀,但屋企張工作台俾部遊戲機同kossel塞滿位
btw,假如個Z電機用齒輪皮帶,性能會唔會差咗D?
仲有個背光底板係咪用UV LED條定係距陣板定係用一堆堆高出力LED?
作者: MartinChiu 時間: 2017-7-31 13:55
令人看見DIY LCD嘅未來真係欲罷不能
好想砌隻呀,但屋企張工作台俾部遊戲機同kossel塞滿位
b ...
bam1a 發表於 2017-7-31 13:50
絲桿好好多
尼度look look
https://drive.google.com/drive/f ... c_cvdkx3dWpqUDRPTzg
作者: MartinChiu 時間: 2017-7-31 13:57
好靚仔，師兄真係可以執套件來賣
diy0627 發表於 2017-7-31 13:04
作者: MartinChiu 時間: 2017-7-31 13:57
師兄好犀利
印全透明曝光都準得好緊要
mqjyie 發表於 2017-7-31 13:21
thanks
作者: Super169 時間: 2017-7-31 14:12
多謝欣賞！
個個叫聯軸器
MartinChiu 發表於 2017-7-31 11:10
唔該 ching 先, 不過我唔係指聯軸果舊.
我係指 你個法蘭螺母 裝落去果舊大四方座, 下面可以卡住直線導軌果舊.
我見通常都係要滑塊再加螺母座, 會高左好多, 你果舊好似係二合一既. 唔知係訂造定有得直接買既.
作者: MartinChiu 時間: 2017-7-31 14:26
唔該 ching 先, 不過我唔係指聯軸果舊.
我係指 你個法蘭螺母 裝落去果舊大四方座, 下面可以卡住直線導軌 ...
Super169 發表於 2017-7-31 14:12
直接買的！成條線軌包
作者: Super169 時間: 2017-7-31 14:30
直接買的！成條線軌包
MartinChiu 發表於 2017-7-31 14:26
唔該哂 ching,
你部機真係 tune 得好掂, 要慢慢向你偷下師, 希望可以改進下.
作者: MartinChiu 時間: 2017-7-31 16:51
唔該哂 ching,
你部機真係 tune 得好掂, 要慢慢向你偷下師, 希望可以改進下. ...
Super169 發表於 2017-7-31 14:30
大家交流下
作者: hon2013 時間: 2017-7-31 18:49
嘩正，啲大相真係纖毫畢現！
另外，點解機箱內用鏡面？
作者: bam1a 時間: 2017-7-31 20:30
嘩正，啲大相真係纖毫畢現！
另外，點解機箱內用鏡面？
hon2013 發表於 31/7/2017 20:49
似乎係彌補邊緣位置光度問題
作者: bam1a 時間: 2017-7-31 20:32
本帖最後由 bam1a 於 2017-7-31 23:43 編輯
絲桿好好多
尼度look look
MartinChiu 發表於 31/7/2017 15:55
唔...自制高W數嘅LED陣列
之前有無諗過用LED條做?
感覺佢好似容易D做均衡嘅背光同慳電小小
見你目前個隻陣列D光好似唔夠均勻先咁講
作者: 里克 時間: 2017-7-31 20:32
本帖最後由 里克 於 2017-7-31 20:37 編輯
MartinChiu 發表於 2017-7-31 07:32
謝謝師兄分享 呢件係咪用MINIQ3 同完子D resin印? 唔知大南街買的resin有冇呢個效果 因為完子D resin都500$RMB 以上 液體運香港又很多速運都不收
作者: kfceric 時間: 2017-7-31 20:36
用鏡聚焦係可以吾洗用咁大功率，有效D，不過會吾會個鏡會加快老化。這個尺寸直係正，實用好多。
作者: Offer 時間: 2017-7-31 20:57
謝謝師兄分享 呢件係咪用MINIQ3 同完子D resin印? 唔知大南街買的resin有冇呢個效果 因為完子D resin都500 ...
里克 發表於 2017-7-31 20:32
大南街買的HKD400 resin 係完子 9000 (500RMB)
作者: MartinChiu 時間: 2017-7-31 21:04
我地買完子D resin , LCD 9000 係 $200 人仔一瓶因為買過 miniQ
LCD-5100 $600人仔
作者: MartinChiu 時間: 2017-7-31 21:05
回覆 57# kfceric
So far 724 打了三個月, 未换個屏, 如果手殘另計
作者: MartinChiu 時間: 2017-7-31 21:06
謝謝師兄分享 呢件係咪用MINIQ3 同完子D resin印? 唔知大南街買的resin有冇呢個效果 因為完子D resin都500 ...
里克 發表於 2017-7-31 20:32
一半是MINI Q 打
一半8.9打
作者: MartinChiu 時間: 2017-7-31 21:06
resin 可用 4PX運
作者: 里克 時間: 2017-7-31 21:16
大南街買的HKD400 resin 係完子 9000 (500RMB)
Offer 發表於 2017-7-31 20:57
噢 我還以為大南街賣的resin 是X-CUBE機的原廠resin 那請問大南街是不是沒有賣水洗樹脂/賽尼龍? 我錯過了團購 看不到版大分享的GOOGLE資料
作者: 里克 時間: 2017-7-31 21:21
resin 可用 4PX運
MartinChiu 發表於 2017-7-31 21:06
謝謝師兄解決了我很多疑惑
作者: MartinChiu 時間: 2017-7-31 22:27
Try Light Blue Color resin,DIY 8.9" 2K 0.05mm Layer Height
作者: MartinChiu 時間: 2017-8-1 08:49
唔...自制高W數嘅LED陣列
之前有無諗過用LED條做?
感覺佢好似容易D做均衡嘅背光同慳電小小
見你目前個隻 ...
bam1a 發表於 2017-7-31 20:32
燈條火數太弱, 之前完子QQ群内有人失敗
作者: MartinChiu 時間: 2017-8-1 08:52
比個google group look look
我們做法九成是自製LED陣列
https://plus.google.com/communities/109609533907401814291
作者: ghost2377 時間: 2017-8-1 19:37
一成是???
作者: 里克 時間: 2017-8-1 20:28
resin 可用 4PX運
MartinChiu 發表於 2017-7-31 21:06

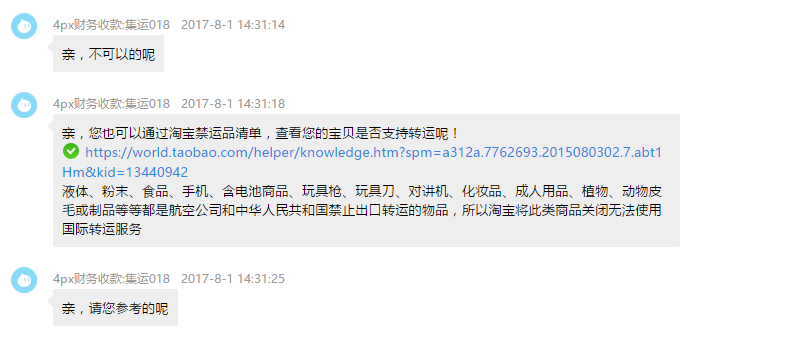

師兄 4PX說不可以=.= 是可以偷運嗎
圖片附件: qewqewq.PNG (2017-8-1 20:27, 40.27 KB) / 下載次數 25https://www.hkepc.com/forum/attachment.php?aid=2001522&k=fc24af08e7334aaac96bca06425b5c1e&t=1781433668&sid=57X6AvPLLF
作者: MartinChiu 時間: 2017-8-1 21:53
師兄 4PX說不可以=.= 是可以偷運嗎
里克 發表於 2017-8-1 20:28
我是連其他貨品一起集運
作者: 里克 時間: 2017-8-2 18:21
我是連其他貨品一起集運
MartinChiu 發表於 2017-8-1 21:53
多謝師兄解答 太好人了 難得
作者: ustkl 時間: 2017-8-3 14:42
Martin 兄, 請問你用的UVLED 波長多少? 每粒多少W呢?
LCD 有玻璃保護嗎?
作者: MartinChiu 時間: 2017-8-3 23:00
Martin 兄, 請問你用的UVLED 波長多少? 每粒多少W呢?
LCD 有玻璃保護嗎?
ustkl 發表於 2017-8-3 14:42
ustkl兄 3W 410-420nm 8p5s total 40 x 3W = 120W
無上保護
作者: ustkl 時間: 2017-8-3 23:51
本帖最後由 ustkl 於 2017-8-3 23:54 編輯
回覆 73# MartinChiu
原來用410-420, 而家D resin support 到真好
我早兩年試用405nm, 塊LCD淨係透到好少出來
真係要裸跑先有呢D質數呢!
作者: MartinChiu 時間: 2017-8-4 08:34
回覆 MartinChiu
原來用410-420, 而家D resin support 到真好
我早兩年試用405nm, 塊LCD ...
ustkl 發表於 2017-8-3 23:51
thanks a lot ^^
現在D resin support由 355~420nm都有
作者: bam1a 時間: 2017-8-4 14:19
見你係google group嗰個post有表明用過led燈罩，究竟燈罩個效益同無用有無乜分別？
作者: diy0627 時間: 2017-8-4 14:44
想知道這種列陣光, 是不是可免除透鏡? 另外光源分佈的影響會不會很大 ( 即是會不會很難調控, 還是串並好了, 通電開燈就OK? 燈珠之間隔距是否平均於LCD 面積就可??)
作者: MartinChiu 時間: 2017-8-4 16:37
見你係google group嗰個post有表明用過led燈罩，究竟燈罩個效益同無用有無乜分別？ ...
bam1a 發表於 2017-8-4 14:19
補光同防漏光，就係咁簡單
作者: MartinChiu 時間: 2017-8-4 16:40
想知道這種列陣光, 是不是可免除透鏡? 另外光源分佈的影響會不會很大 ( 即是會不會很難調控, 還是串並好了, ...
diy0627 發表於 2017-8-4 14:44
要加光杯，我是用45度的！很易控制！我印咁耐覺得同miniq無分別
作者: MartinChiu 時間: 2017-8-12 13:33
Some update print
https://plus.google.com/117632643705296981896/posts/5G6yLDYhLTX
作者: bam1a 時間: 2017-8-18 23:34
本帖最後由 bam1a 於 2017-8-19 01:37 編輯
可以試下同一隻色(尤其係D容易見紋理嘅顏色)係唔同機到印出來嘅效果?
感覺好多對比都係唔同色,好難判斷到mini q同你隻diy 8.9吋mon機嘅差別
仲有你新入貨嘅KS resin機
PS:再詳細咁check你D sample相,感覺白底睇細節好好多,黑色感覺小小難睇細節
作者: danny1974 時間: 2017-8-19 02:56
good
作者: MartinChiu 時間: 2017-8-19 11:34
可以試下同一隻色(尤其係D容易見紋理嘅顏色)係唔同機到印出來嘅效果?
感覺好多對比都係唔同色,好難判斷到mi ...
bam1a 發表於 2017-8-18 23:34
PS 個人style問題, 性格暗黒系, 8.9 & 5.5其實係兩個用途, 5.5 2K任何牌子都會靚D
有沒有到這兒看原大相片, 可以放到100%看
http://www.martinchiu.com/3dprint/miniq_and_DIY/Big%20File/
KS sparkmaker 是廠商給我測試^^
作者: 3D_DIY 時間: 2017-8-19 12:13
PS 個人style問題, 性格暗黒系, 8.9 & 5.5其實係兩個用途, 5.5 2K任何牌子都會靚D
有沒有到這兒看原 ...
MartinChiu 發表於 2017-8-19 11:34
正喎，廠商送機測試
via HKEPC Ionic Reader v1.7.0 - iPhone
作者: ustkl 時間: 2017-8-19 16:19
正喎，廠商送機測試
via HKEPC Ionic Reader v1.7.0 - iPhone
3D_DIY 發表於 2017-8-19 12:13
Martin 兄幫佢影返D相都抵返
作者: Offer 時間: 2017-9-2 08:13

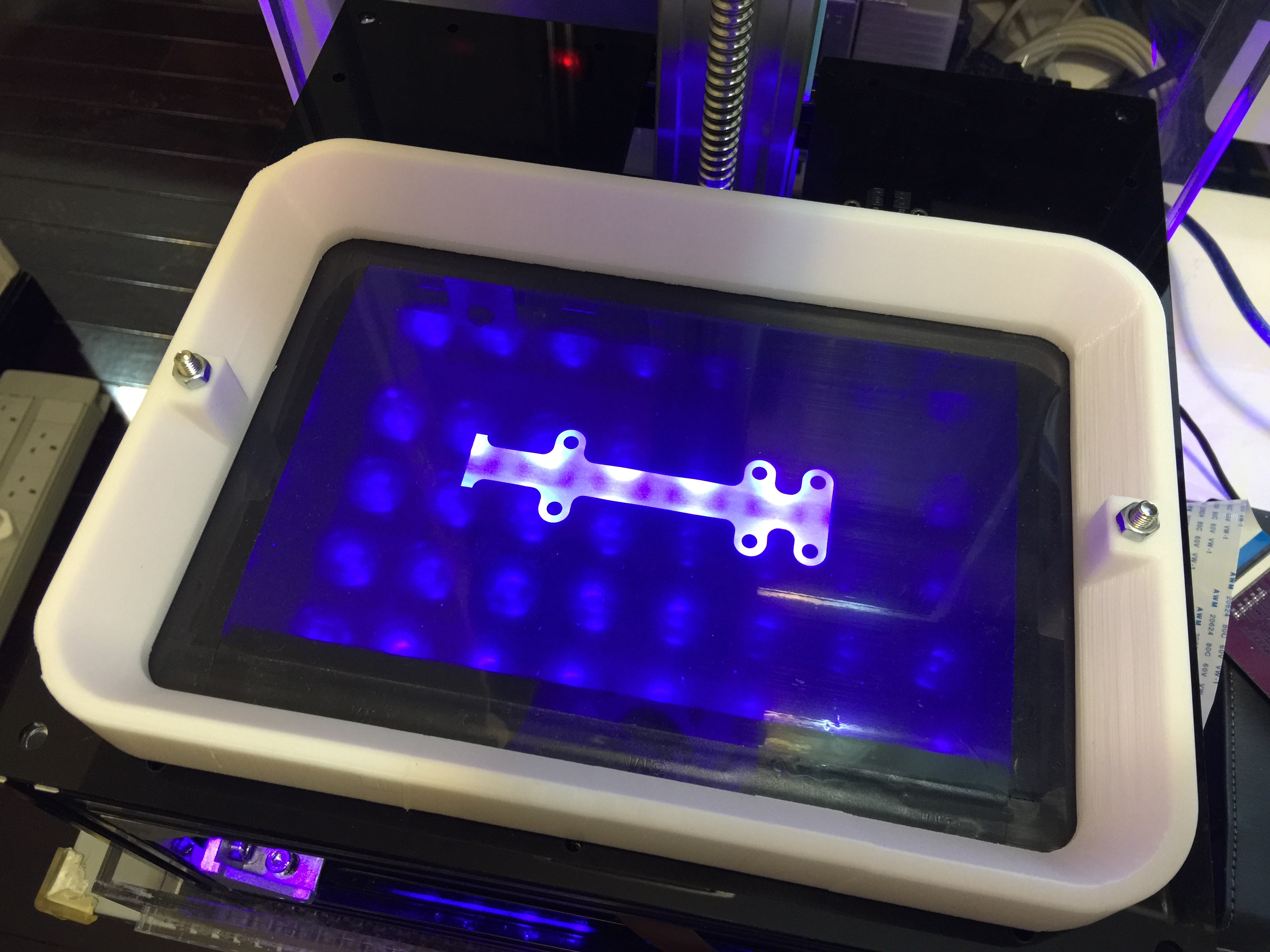

i 'm use JDI 8.9" this is normal lcd display for some cheap android pad
MartinChiu 發表於 2017-7-30 19:02
冇加任何濾鏡嗰啲光咪唔均勻囉?
圖片附件: IMG_0001.JPG (2017-9-2 08:13, 1.73 MB) / 下載次數 28https://www.hkepc.com/forum/attachment.php?aid=2008689&k=243270610b34723ac66438552ffd6dbd&t=1781433668&sid=57X6AvPLLF
作者: awless 時間: 2017-9-3 17:26
水機...細節度冇得頂
作者: MartinChiu 時間: 2017-9-9 01:15
回覆 86# Offer
現在的version已改了三個多月，以上是version 1的分享圖片，現在的已在用菲鏡，是不會不均
