作者: Super169 時間: 2017-8-19 18:19 標題: Solidworks 既 assembly 出 STL 可唔可以先 union 左既?
本帖最後由 Super169 於 2017-8-19 18:22 編輯
最近整緊 D 野, 有D part 由幾件 common parts 組成, 合成既時候, 有時會有 overlap 既地方.
就咁睇 assembly 無問題, 出 STL 就咁睇都係無問題.

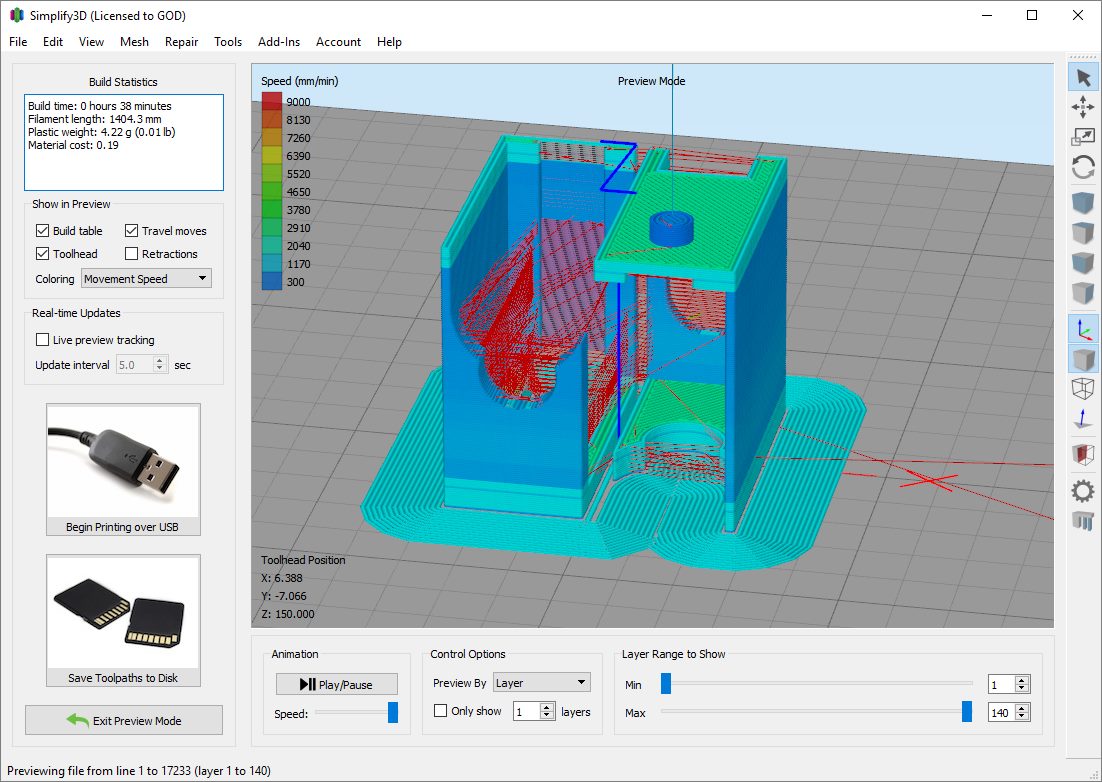

但出埋 gcode 至發覺, 同之前玩 SketchUp 一樣, 兩件野放埋, 唔係 union, 而係 XOR.
共用既地方便左吉既, 頭先一時無 check, 印完至發覺, 玩死.
我知 solidworks 獨立一件 parts 可以 union 哂 d body 先.
但係如果用 assembly 去組合, 好似無得 union .
因為 D parts 改緊, 有D common 野不斷重複用, 所以我多數用 assembly 夾埋, 一改就全部更新.

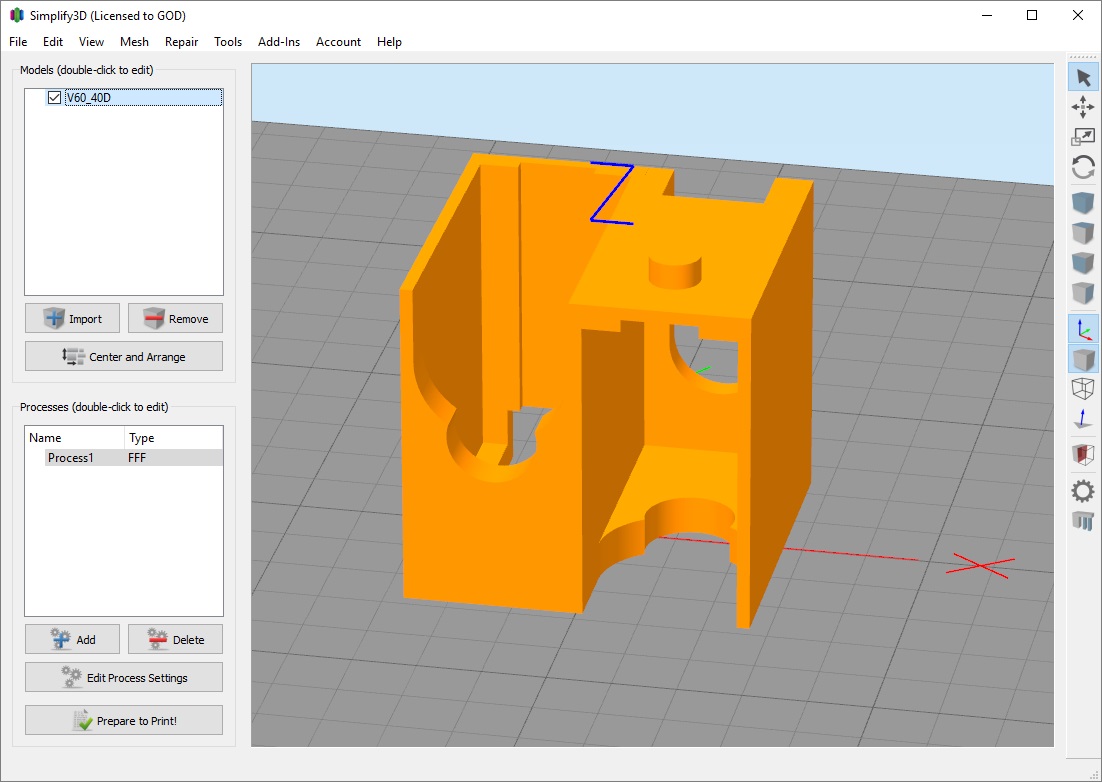

比如上面, 左右其實係同一件野, 只係轉個角度再拼埋就係. 同樣兩件野, 已經有好多組合.
但係如果用 parts 做, 一早夾哂入去 union 左, 每件變哂獨立既. 而且我都唔知點樣可以同一件野夾入去唔同位咁 merge.
可能係我用得唔好, 正路每件 parts 係獨立, 唔應該在 assembly 有 overlap, 但每次合併D位都唔同, 好難 set 咁多 config, 所以我係 mate 果下, set 距離去控制.
唔知可以點改善. 有無可能, 做完 assembly, 出 STL 果下先 union 左再去.
圖片附件: 20170819-001.jpg (2017-8-19 18:16, 137.98 KB) / 下載次數 38https://www.hkepc.com/forum/attachment.php?aid=2005584&k=e57c15de12c6b6296146444dd34971a0&t=1781790455&sid=RHqB8jtYc0
圖片附件: 20170819-002.jpg (2017-8-19 18:16, 144.95 KB) / 下載次數 41https://www.hkepc.com/forum/attachment.php?aid=2005585&k=bfc04fc7e716efa02fd1294bbb064a21&t=1781790455&sid=RHqB8jtYc0
作者: Super169 時間: 2017-8-19 18:44
好似 parts 入面 insert parts 都得. 不過, 唔知 insert 完, 點樣選用邊個 configuration.
因為 common 果件野, 本身都有幾個 config, 做 D 好 minor 既變化.
作者: SleepyPrince 時間: 2017-8-20 06:09
本帖最後由 SleepyPrince 於 2017-8-20 06:18 編輯
將個 asssembly save 做 sldprt 可以用返 part 嘅 union/combine
作者: Super169 時間: 2017-8-21 09:20
將個 asssembly save 做 sldprt 可以用返 part 嘅 union/combine
SleepyPrince 發表於 2017-8-20 06:09
唔該哂 ching, 原來 assembly 可以變番 part, 真係唔識添. 家陣 part insert part 都係搵唔到點轉另一隻 config. 如果做左 assembly 先就可以了. 不過, 唔知 save 做 parts 會唔會又變番 default.
今晚番去試試.
唔知直接用 part 去 insert part 果下, 有無得選 config 既?
