標題: 又再玩 Wireless 3D Printing $25 ... [打印本頁]

作者: fred2088    時間: 2018-12-1 22:23     標題: 又再玩 Wireless 3D Printing $25 ...

本帖最後由 fred2088 於 2019-12-30 20:11 編輯

幾年前 試 Wifi 3D File Printing ...
自己及看了師兄試了好多方法 :

0. 原機支援 WIFI 及 APPS 不用改 ...

1. WIFI SD CARD
    -不用改任何東西,
    -價錢貴, 32GB $300
    -不可經Internet 用

2. 用 ESP8266-01 WIFI / Bluetooth HC-05 BT 橋接去TX/RX,
https://www.hkepc.com/forum/redi ... 17&pid=34140569
    -價錢平 WIFI $20 / HC-05 $20
    -但都是要用電腦 WIFI/BT 連線
    -不可經Internet 用
    - 台灣教學

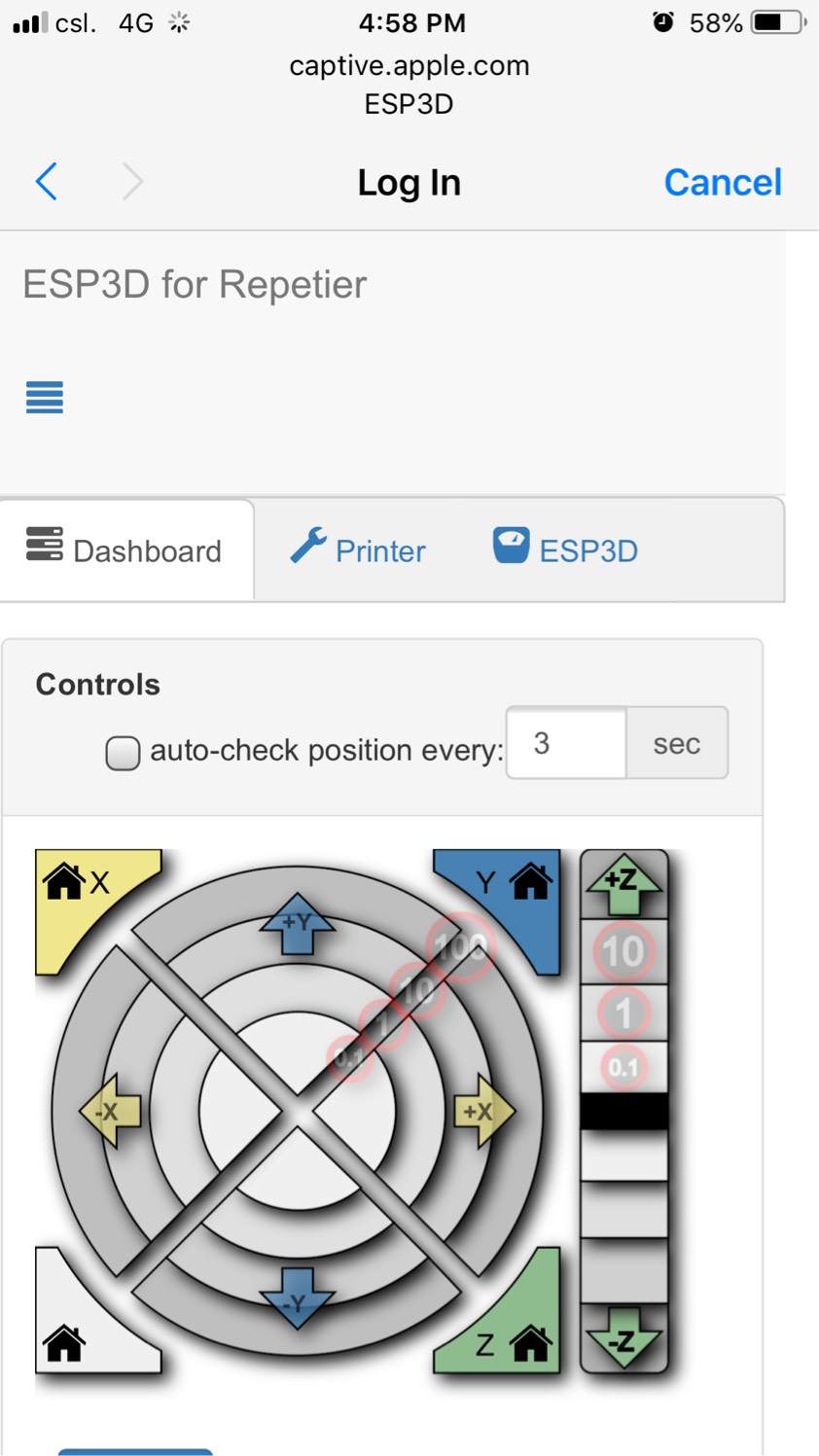

3. 用 ESP3D, ESP32 / ESP8266 web server - https://github.com/luc-github/ESP3D
     -價錢平 ESP3D $30 / ESP8266-12 $30
  -像 Octoprint 獨立運作,
   -最大 內存16M storage,
   -只Support upload gcode 去 主板的 SD, 好慢, 未 Support ESP8266/ESP32 連接的 SD,
    -可經 Internet 用, 要改 Router setting
    - ESP3D V3.0 開發中, 將可支援 內置SD卡

4. 用 OrangePiZero / PiZeroW / Pi2 / Pi3 安裝 Octoprint
    - 價錢貴及尺寸大
   - 有 Octolaspe
    - 獨立運作,
    - 上傳去 Pi 的 SD
    - 可加 2.8/3/4/5/7" Mon 及USB/Pi Camera
     - 有大量 Plugin https://plugins.octoprint.org/
    -可經Internet 用, 要改 Router setting, 或 安裝 Plugin

4.5  用 PiZeroW / Pi2 / Pi3 安裝 Repetier-Server https://www.repetier-server.com/download-repetier-server/
    - 價錢貴及尺寸大 PiZeroW $100 / Pi2 $200 / Pi3 $200
    - 獨立運作,
    - 上傳去 Pi 的 SD
    - 可控制多個一部3D打印機
    - 有免費版, 或$599 可安5部機
    - 可經Internet 用, 要改 Router setting

5. 用 OrangePiZero / PiZeroW / Pi2/ Pi3 安裝 Astroprint  或 用 AstroBox
    - 價錢貴及尺寸大 OrangePiZero $100 / PiZeroW $100 / Pi2 $200 / Pi3 $200 / AstroBox $1200
    - 獨立運作,
    - Gcode 上傳去 Pi 的 SD,
    - Image 安裝 https://astroprint.zendesk.com/h ... erry-Pi-and-pcDuino
    - AstroBox Touch https://store.astroprint.com/col ... for-your-3d-printer
   - 有雲切片(Cura / Slic3r) / Dashboard, Cloud Storage 2GB, Thingiverse MyMiniFactory direct print
    - 可加 2.8/3/4/5/7" Mon 及USB/Pi Camera
    -可經Internet 用

6. 用 Pi2/Pi3 或 Windows Tablet 安裝 Octoprint 加 Astroprint plugin -
     -價錢貴及尺寸大   PiZeroW $100 / Pi2 / Pi3 $250 / TB Win Tablet 7/8/9/10" $400 up
     -獨立運作,
    - 源碼安裝 https://octoprint.org/download/
    - Image安裝 PiZero W/Pi 2 / Pi3 Image OctoPi https://octoprint.org/download/
    - Image 安裝 Orange Pi Zero http://deloarts.com/en/3d-printing/octoprint-on-orange-pi-zero/
   - 源碼安裝 Windows  https://discourse.octoprint.org/ ... rint-on-windows/383
   - GCode上傳去 Pi 的 SD,
   - 有 Octolaspe
   - 有 雲切片(Cura/Slic3r)/Dashboard, Cloud Storage 2GB, Thingiverse direct print
    - 可加 2.8/3/4/5/7" Mon 及USB/Pi Camera (Windows Tablet 已有Camera 及 Touch Mon)
   -價錢貴及尺寸大
    -可經Internet 用

本來在年初試這個, 但半路停了, 現在有多餘的 Mega2560, wemos d1 mini 及 micro sd shield 在手, 所以又再試

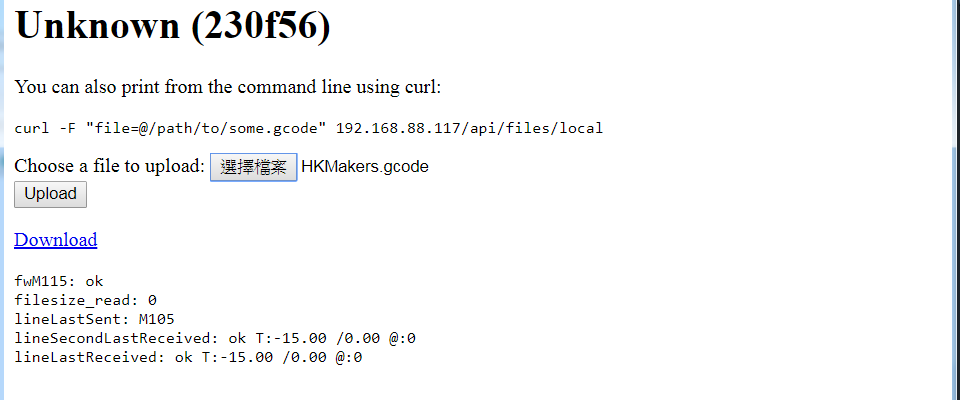

7. WirelessPrinting (https://github.com/probonopd/WirelessPrinting)
    -價錢平, Wemos d1 mini + micro sd sheild 只要 $25
    - 可用內存 4MB  或 加 TF 卡 (應可以32GB 或以下)
    - 直接在 Cura, S3D, Slic3r, CMD Line, Web Upload, 做 Cache
    - 但介面簡單及功能單一, 無得上傳定多幾個Gcode
    -不可經Internet 用
   - 無 Camera, 無 Touch Mon
2018-12-1 22:23


8. Linkit 7688 安裝 Octopi
    -價錢合理, LinkIT 7688 $130
    - 獨立運作,
    - Gcode 上傳去 Pi 的 SD,
    - Image 安裝

9. Cloud Platform with wifi control
https://www.hkepc.com/forum/redi ... 99&pid=38172371

10. 改用 ESP32 + ESP3D + WebUI + WIFI + BT + SD 主板 (2019/12)
    -價錢合理, RMB 150
    - All-in-One Marlin+Web+SD

11. 用 Kipper + Pi2/3/4 + Mega2560

圖片附件: hkmakers.png (2018-12-1 22:23, 21.49 KB) / 下載次數 17
https://www.hkepc.com/forum/attachment.php?aid=2096125&k=a1a8ffdab86de0331399b06415b57282&t=1579400070&sid=1s5EwFIlAI


作者: gulakpi    時間: 2018-12-2 09:13

對師兄的項目很有興趣,
現在是用"no.4", RPi 3+Octopi,  已比用SD card方便多了.
橫掂有 WeMOS mini及  ESP32在手, 也想試用.
體積可以小很多, 有空會試下, 可惜C++只懂皮毛!
作者: fred2088    時間: 2018-12-2 09:56

本帖最後由 fred2088 於 2018-12-2 09:57 編輯

回復 2 #gulakpi

加 astriprint plugin 可升去no. 6

另外no.7 ,如只是用,不用改任何東西!

via HKEPC Reader for Android
作者: gulakpi    時間: 2018-12-2 10:30

謝謝!
我也有裝Octoprint Anywhere, 但不常用.
要印長時間的, 會當日印到天光, 盡量少離家時打印!

對no.7很有興趣, 一定會試下!
師兄在用No.7嗎?
作者: fred2088    時間: 2018-12-2 16:09

回復 4 #gulakpi

剛試完,會改webui, 及功能,以 配合TinyBoy用

via HKEPC Reader for Android
作者: fred2088    時間: 2018-12-2 16:36

回覆 5# fred2088


去 Github 下載, 及    在 Arduino 安裝

1. ESPAsyncWebServer
2. ESPAsyncTCP
3. ESPAsyncWiFiManager

4. 再下載 WirelessPrinting 及 用 Arduino 開 ESP8266WirelessPrintAsync.ino

下傳至 Wemos d1 mini
接 TX, RX 去 3D Printer 的 RX, TX

Restart Wemos, 用 連接AutoConnectAP, 在192.168.4.1 設定用你的 Router ...
作者: gulakpi    時間: 2018-12-2 17:02

謝謝!
有Wemos D1 Mini在手,
今天不在家, 過兩天會試試,
有不明白的再請教!
我的3DP是Ender3, 應該可以吧!
作者: fred2088    時間: 2018-12-2 17:41

回覆 7# gulakpi


    有 TF card shield 會可以用 TF card, 沒有的話只可用內存
作者: gulakpi    時間: 2018-12-2 18:36

手上沒TF shield, 會試咗先, 買都好平,
要在Ender3的主板找Tx/Rx!
作者: fred2088    時間: 2018-12-2 18:52

回覆 9# gulakpi

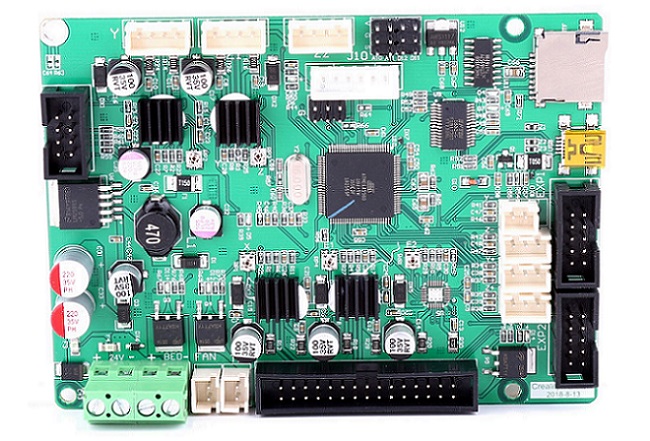

    Ender3 用什麼 主板 ?
作者: gulakpi    時間: 2018-12-2 19:30

應該是proprietary,  似乎沒有多出來的插座,
ISP 座應有Tx/Rx....
作者: gulakpi    時間: 2018-12-2 19:32

https://www.ebay.com/itm/Origina ... board-/223132876949
作者: fred2088    時間: 2018-12-2 20:41

回覆 12# gulakpi

   看看有無在 chip 引出來 ...


作者: fred2088    時間: 2018-12-3 10:09

本帖最後由 fred2088 於 2018-12-3 10:11 編輯

回覆 12# gulakpi

MELZI 1284P 板 ...

    https://github.com/luc-github/ESP3D/wiki/Creality-CR-10-Ender-3


作者: gulakpi    時間: 2018-12-3 11:12

謝謝啊!  會好好看看這文章!
我原來想利用ISP(那6pin插座)上的TxRx, 看來是應該不可以了.
也會先試座上的TxRx和板上圈的是否相通的!
Once again, thank you so much!
作者: fred2088    時間: 2018-12-4 21:10

本帖最後由 fred2088 於 2018-12-4 21:19 編輯

回覆 15# gulakpi

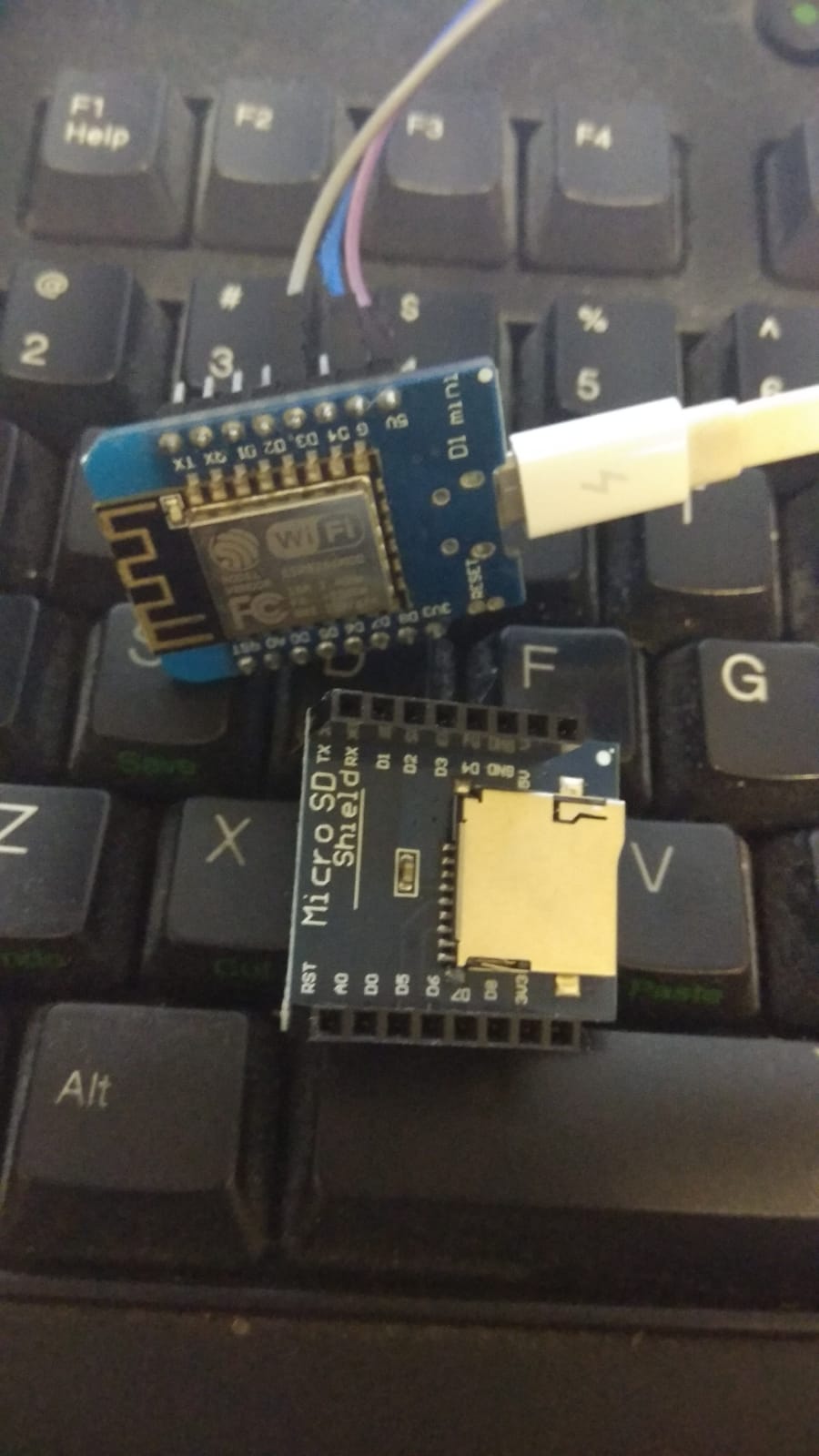

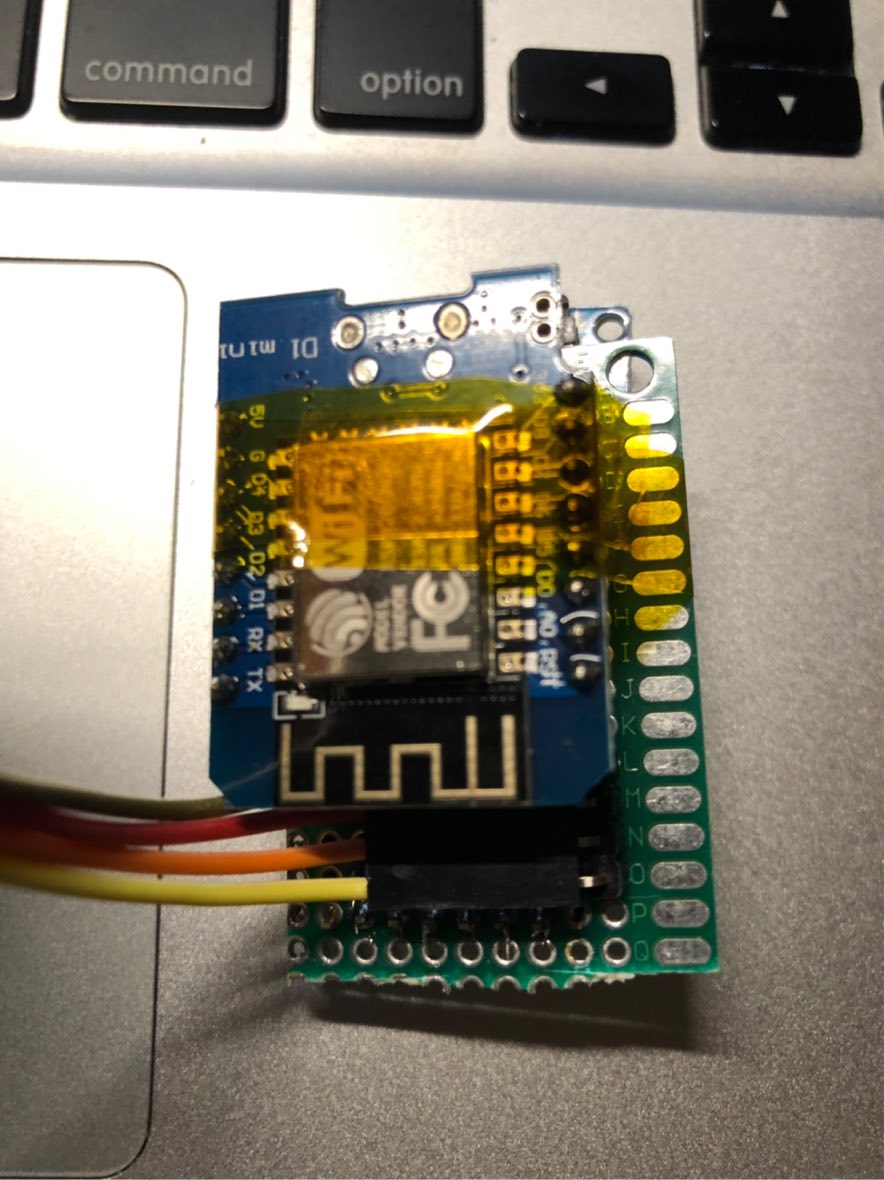

Wemos d1 mini + Micro SD Shield ... 單是 Wemos D1 mini 已可以玩 ...

2018-12-4 21:10


圖片附件: b4df9a20-aca3-49b8-aeee-fa6d56edd802.jpg (2018-12-4 21:10, 97.91 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2096781&k=2fca6e490201ab2677889497c29eff35&t=1579400070&sid=1s5EwFIlAI

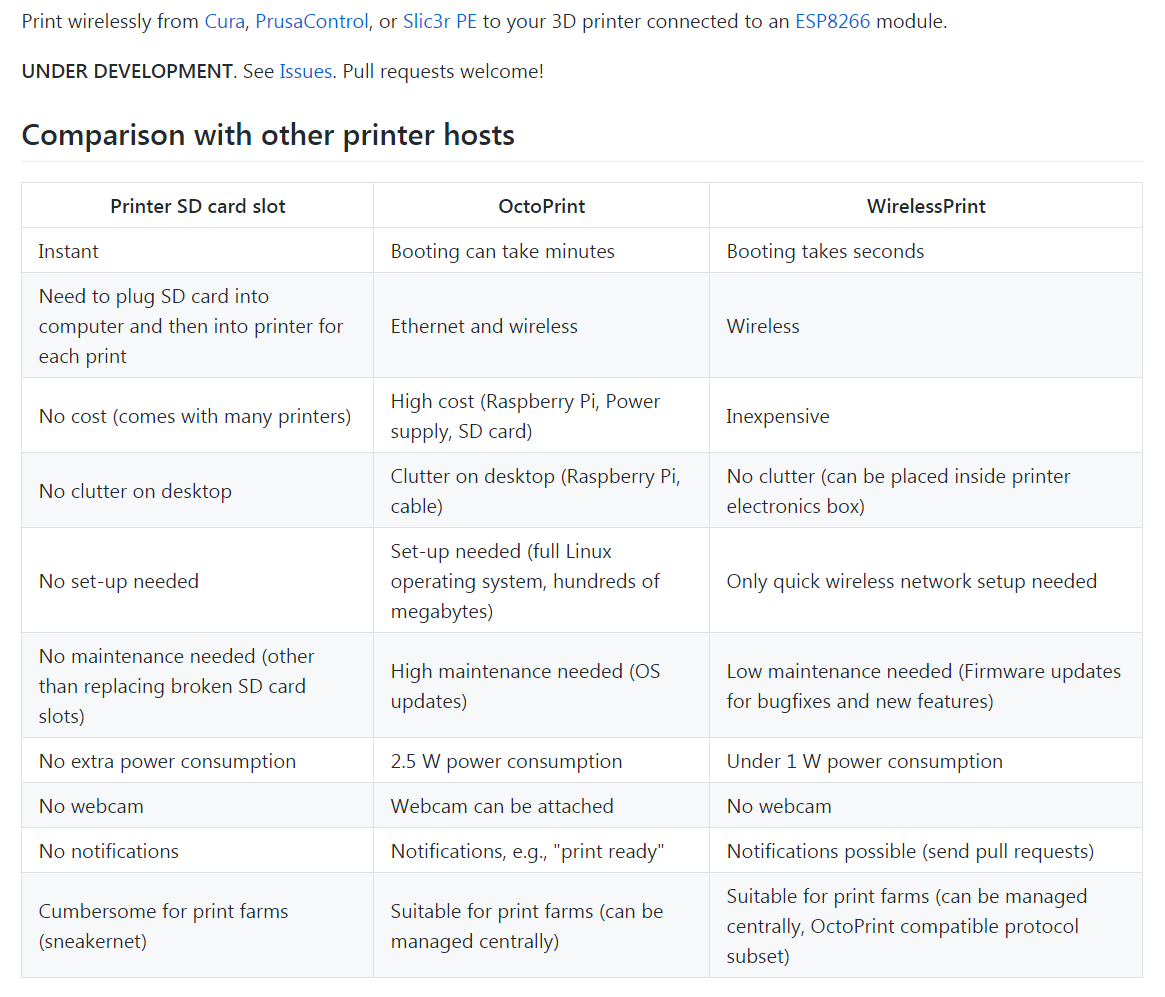

圖片附件: wireless printing.png (2018-12-4 21:19, 102.91 KB) / 下載次數 17
https://www.hkepc.com/forum/attachment.php?aid=2096782&k=de70054417712fb8d8834bcfabc4ba26&t=1579400070&sid=1s5EwFIlAI


作者: gulakpi    時間: 2018-12-5 19:33


謝謝!  明天要出門, 看來要下星期才會動手了!
看似很易, 但有以下疑問:
1.   我的Arduino IDE已可用來program Wemos D1 Mini, 應該是可以bypass instructions 的 steps 1-3.  直接去4來program Wemos.  對嗎? (https://github.com/luc-github/ESP3D/wiki/Install-Instructions)
2.  看師兄的相片, 是不用Wemos上的TxRx pins.  是我理解錯嗎?
先謝!
作者: fred2088    時間: 2018-12-5 21:33

本帖最後由 fred2088 於 2018-12-5 21:53 編輯

回覆 17# gulakpi
1~3是人手在 Github 下載的, 不是buildin library ... 如有的話便不用再安裝 ...

ESP3D 同 WirelessPrinting 是不同的

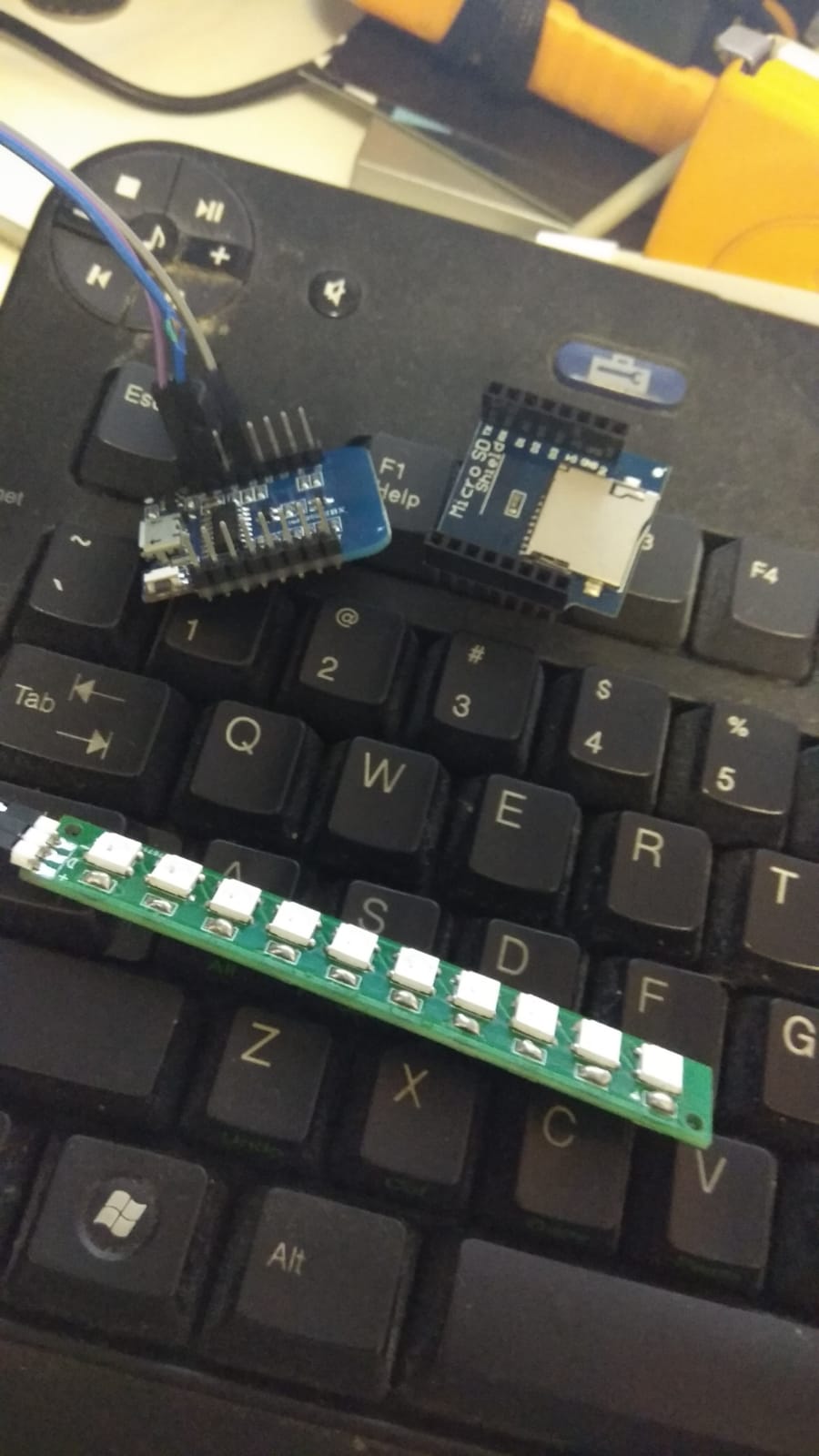

因為是玩 WS2812 3D打印機的進度燈 ...
2018-12-5 21:32


圖片附件: ca3d8cb2-0993-4d2f-80f5-2c861278bba2.jpg (2018-12-5 21:32, 105.41 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2097058&k=565e772d0e25238d4ddd295c01643e79&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2018-12-21 11:58

好用的 Octoprint Plugin

Complete Octolapse Guide - Tips, tricks and troubleshooting for 3D printing timelapses

[youtube]CjOIxKxb3h8[/youtube]
作者: palpatrick    時間: 2018-12-31 04:32

本帖最後由 palpatrick 於 2018-12-31 04:33 編輯
幾年前 試 Wifi 3D File Printing ...
自己及看了師兄試了好多方法 :

1. WIFI SD CARD
    -不用改任何東 ...
fred2088 發表於 2018-12-1 22:23

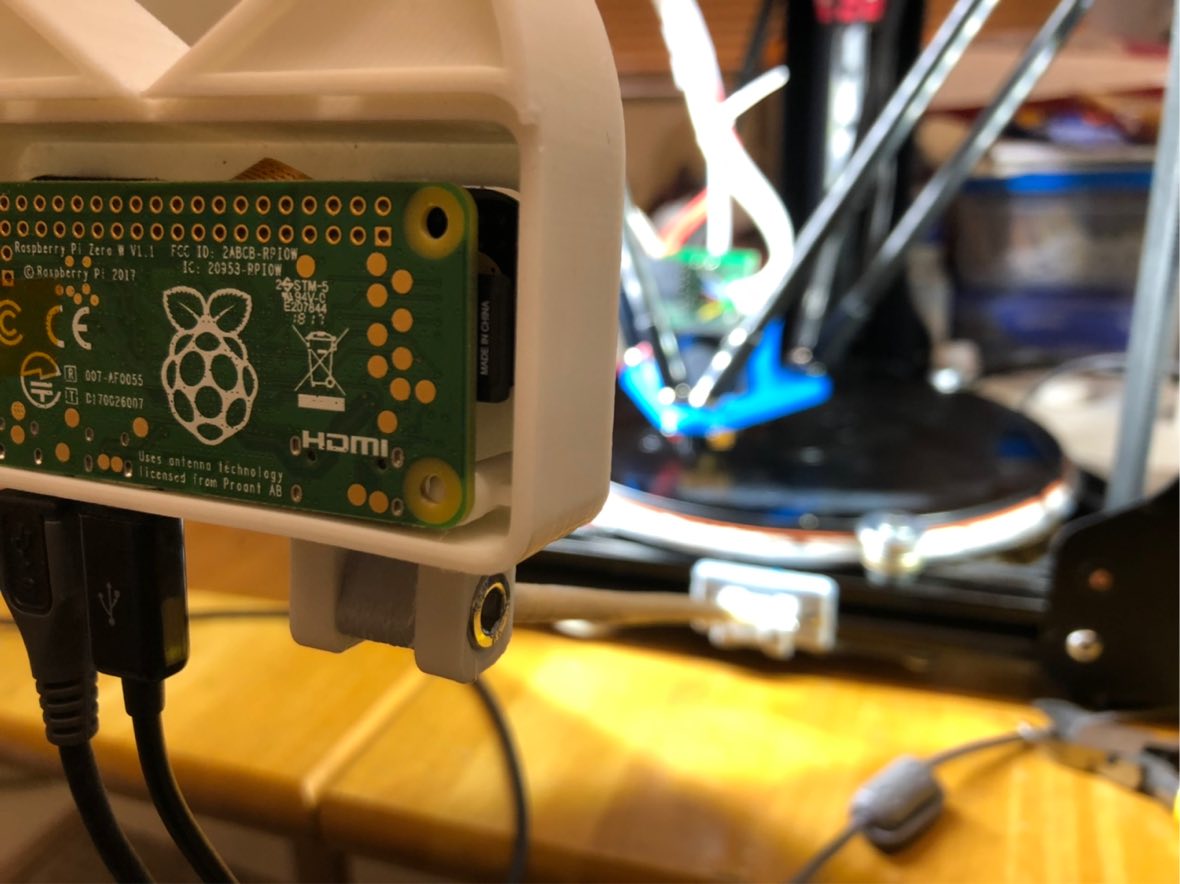

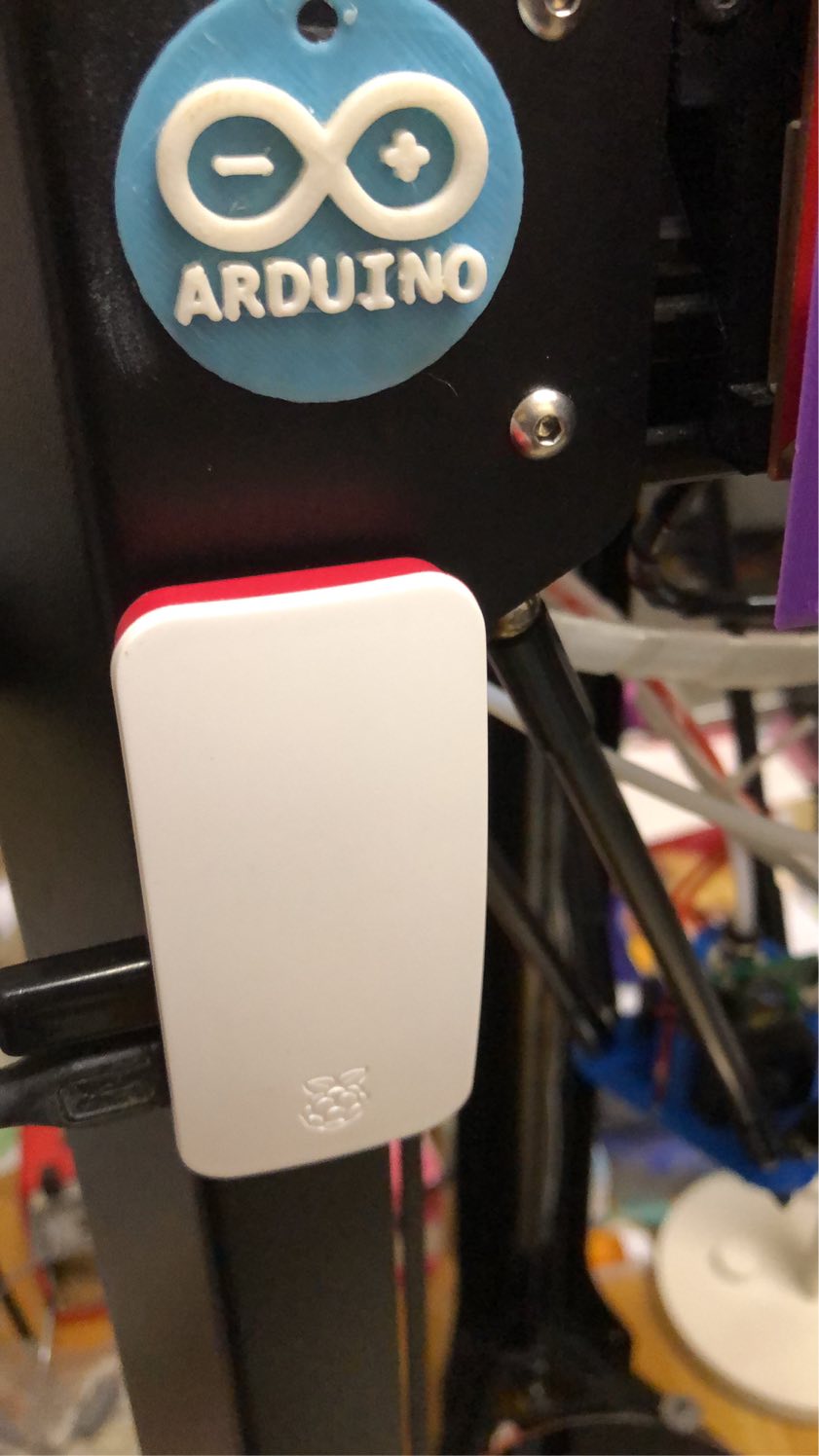

  試咗 4.5  用 PiZeroW 安裝 Repetier-Server 免費版
真係好過Octoprint 好多, send G-code, Time lapse 完全正常,
無delay 印件無粒粒。 值得試下!

[youtube]SkBbmth_v0U[/youtube]
作者: fred2088    時間: 2018-12-31 10:09

回覆 20# palpatrick

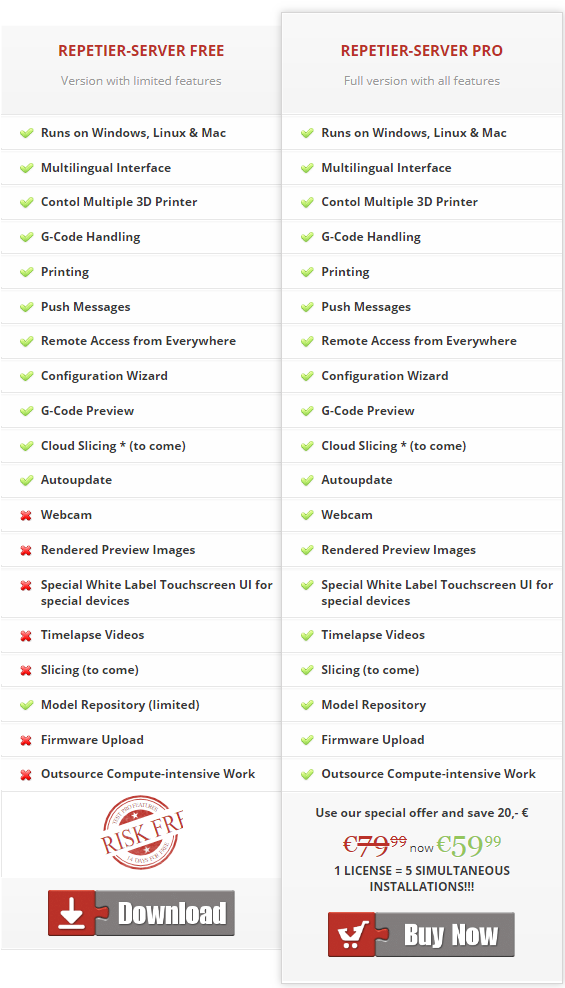

https://www.repetier-server.com/version-comparison/
自看了比較後,沒有再玩 ... 唔知free 版本的 webcam 及 timelaspe videos 幾時會停用 ...


2018-12-31 10:03


圖片附件: rs-free.png (2018-12-31 10:03, 90.35 KB) / 下載次數 18
https://www.hkepc.com/forum/attachment.php?aid=2102243&k=5a5cc75f8c045b98c426f195081ad88e&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-1-1 14:38

回覆 21# fred2088

分享一下 2015年為 Repetier-Server 中文化的檔案 ...

    https://drive.google.com/open?id=0B-KJg_fDNIe-RHh6dlJWbXdmdDA
作者: fred2088    時間: 2019-1-9 23:28

又分享一下 Octoprint 1.3.10 的 中文化 100%完成 - 香港版 ...
從簡體轉繁體,
改專用詞彙合香港用
餘下的再從 Google Translate 由英文轉去繁體

https://www.transifex.com/octoprint/octoprint/language/zh_HK/
作者: Yucie    時間: 2019-1-10 23:18

又分享一下 Octoprint 1.3.10 的 中文化 100%完成 - 香港版 ...
從簡體轉繁體,
改專用詞彙合香港用
餘 ...
fred2088 發表於 2019-1-9 23:28


師兄, 條LINK 404
作者: fred2088    時間: 2019-1-11 01:06

本帖最後由 fred2088 於 2019-1-11 01:08 編輯

回覆 24# Yucie

要login 才看倒 ...

唔 Login 只可看倒這個 ...
https://www.transifex.com/octoprint/octoprint/
作者: LingWuChung    時間: 2019-1-12 21:32

幾年前 試 Wifi 3D File Printing ...
自己及看了師兄試了好多方法 :

1. WIFI SD CARD
    -不用改任何東 ...
fred2088 發表於 2018-12-1 22:23

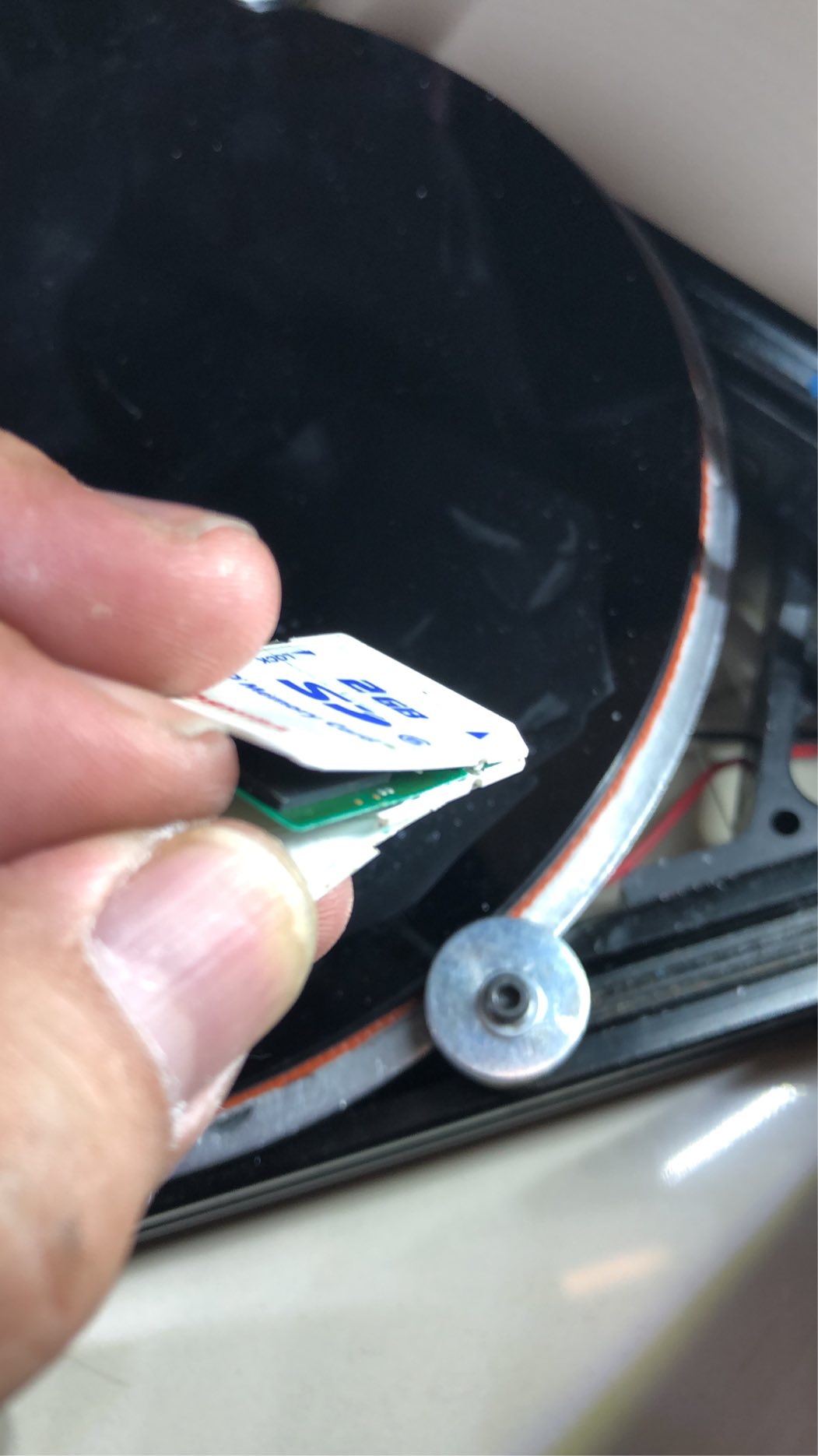

    想請問樓主,你用嘅sd卡係咩牌子咩型號?你用嚟插wifi sd部機又係咩機?
我前幾個月網上扒文,見人講toshiba w04可以改config file用嚟做wifi 3d 打印, (有啲文就話w03得,w04唔得)。於是我就買咗張w04 16Gb,照文改config file做可寫可讀,同埋改做access point及station。
改完之後,經wifi 寫讀冇問題。但係部3d printer冇detect到有卡。插返入電腦card reader就detect到。
我部機係tevo Michelangelo。

via HKEPC IR Pro 3.4.0 - Android(2.3.4)
作者: fred2088    時間: 2019-1-12 21:40

本帖最後由 fred2088 於 2019-1-12 21:47 編輯

回覆 26# LingWuChung

未玩過SD卡, 是在這裡看到有師兄用 ..

是什麼 Format ? 試吓 FAT32 ...

https://all3dp.com/1/tevo-michelangelo-3d-printer-review/
MKS Gen V1.0 motherboard

所以 SD Card 不是好方案 ...
作者: LingWuChung    時間: 2019-1-12 22:20

回覆  LingWuChung

未玩過SD卡, 是在這裡看到有師兄用 ..

是什麼 Format ? 試吓 FAT32 ...


MKS G ...
fred2088 發表於 2019-1-12 21:40


    Default已經係fat32.

via HKEPC IR Pro 3.4.0 - Android(2.3.4)
作者: fred2088    時間: 2019-1-12 22:29

回覆 28# LingWuChung


    未改之前呢 ?
作者: LingWuChung    時間: 2019-1-12 23:59

回覆  LingWuChung


    未改之前呢 ?
fred2088 發表於 2019-1-12 22:29


    Default setting係FAT32, 即係未改都係FAT32, 改係改入面有個config file, 應該唔駛format, 唔駛轉檔案系統。

via HKEPC IR Pro 3.4.0 - Android(2.3.4)
作者: fred2088    時間: 2019-1-13 00:02

回覆 30# LingWuChung

由頭到尾, 3D printer 都用不到張 SD卡 ?
作者: LingWuChung    時間: 2019-1-13 00:34

初初未改,未隊過入去,所以唔知認唔認到。
啱啱再隊入去pc確認多次檔案系統,都係fat32, 但係今次再插入部3d printer就用到喎?不過如果部3d printer冇關電源,就咁彈出卡再插入,咁就認唔到卡。要關電源再開才認到。


via HKEPC IR Pro 3.4.0 - Android(2.3.4)
作者: fred2088    時間: 2019-1-13 00:42

回覆 32# LingWuChung


    要按 Init SD card 或 入去按Refesh, 因為沒有 SD_detect pin, 所以要 人手 init ...
作者: LingWuChung    時間: 2019-1-13 01:31

本帖最後由 LingWuChung 於 2019-1-13 01:33 編輯
回覆  LingWuChung


    要按 Init SD card 或 入去按Refesh, 因為沒有 SD_detect pin, 所以要 人手 init ...
fred2088 發表於 2019-1-13 00:42


    我搵吓我部printer有冇你講嗰兩個option先,但係用普通sd card都係彈卡再插卡都自動認到,唔駛關機,唔駛再按啲咩。唔該哂師兄先。

via HKEPC IR Pro 3.4.0 - Android(2.3.4)
作者: fred2088    時間: 2019-1-16 12:32

Linkit 7688 安裝 Octopi
$130
作者: fred2088    時間: 2019-1-27 22:12

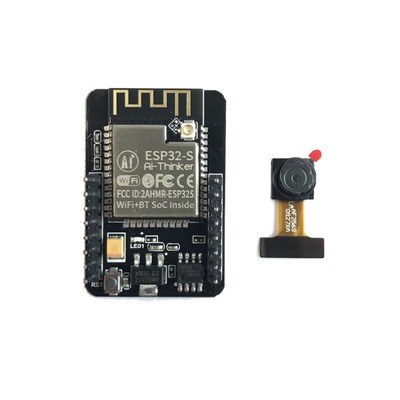

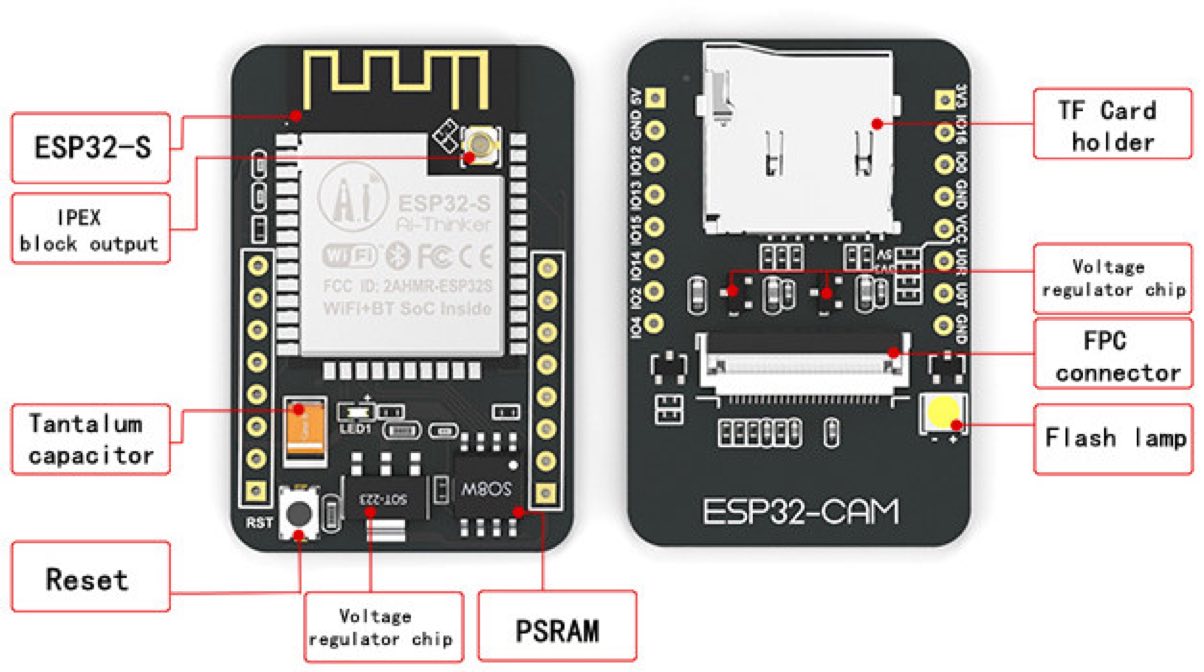

有望為 ESP3D 加入 內置鏡頭(ESP32-CAM) $50 左右 ...
2019-1-27 22:11


圖片附件: O1CN01ikg5OY265QYFtD2GC_!!135847610.jpg_400x400.jpg (2019-1-27 22:11, 20.02 KB) / 下載次數 13
https://www.hkepc.com/forum/attachment.php?aid=2107297&k=78a9428545678f15049ae2b882c3586c&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-2-12 21:14

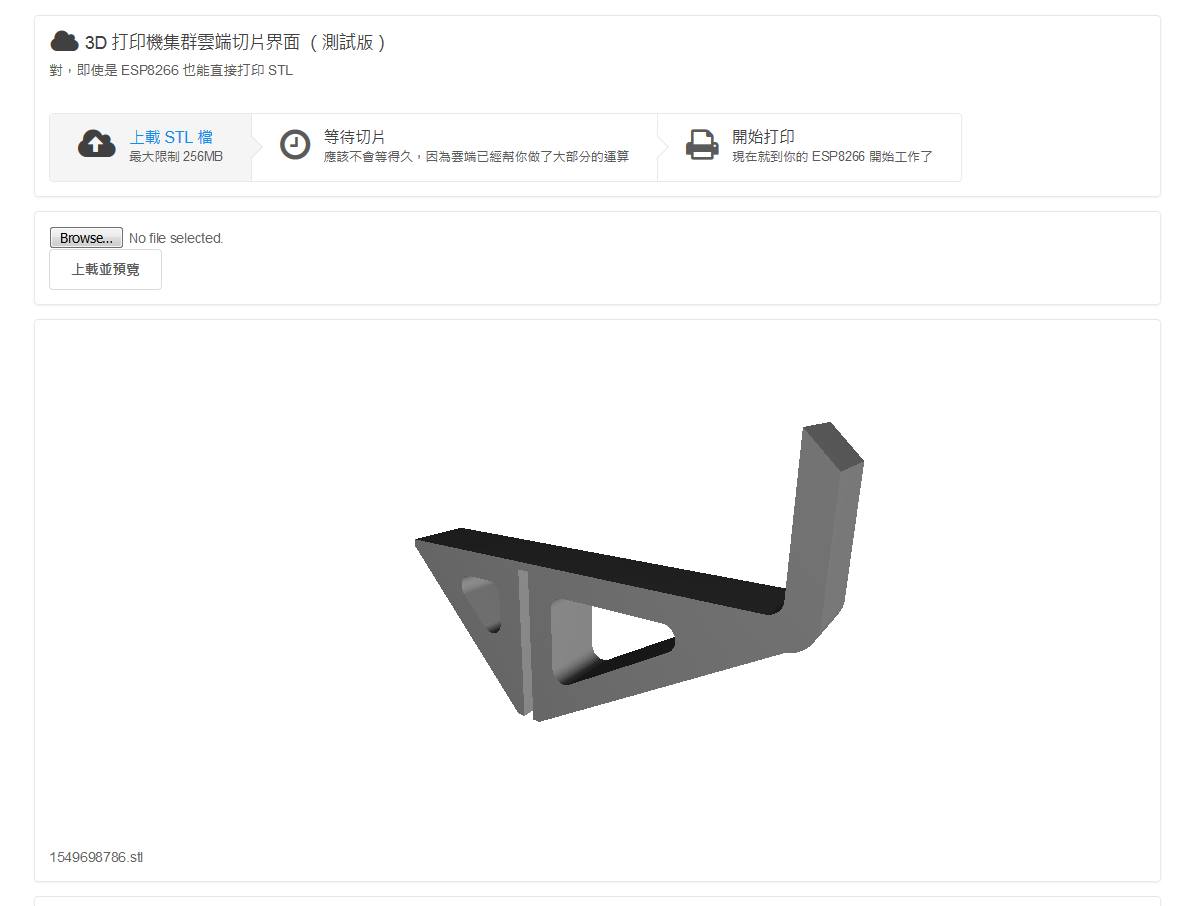

雲切片及 ESP32 Wifi Control 3D Printer 香港人開發中
可以 用 Pi3 同時為 4~5部 3D Printer 切片, 再 無線傳去 ESP32, 由 ESP32 做 Host 連線及控制3D打印機 ....
2019-2-12 21:10


https://www.facebook.com/toby.chui.7/posts/10211560212915780

圖片附件: 51922873_10211560209555696_4693039678335483904_o.jpg (2019-2-12 21:10, 41.55 KB) / 下載次數 12
https://www.hkepc.com/forum/attachment.php?aid=2109852&k=b57ec14243b7e9d5a4de107b42450b36&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-2-27 21:59

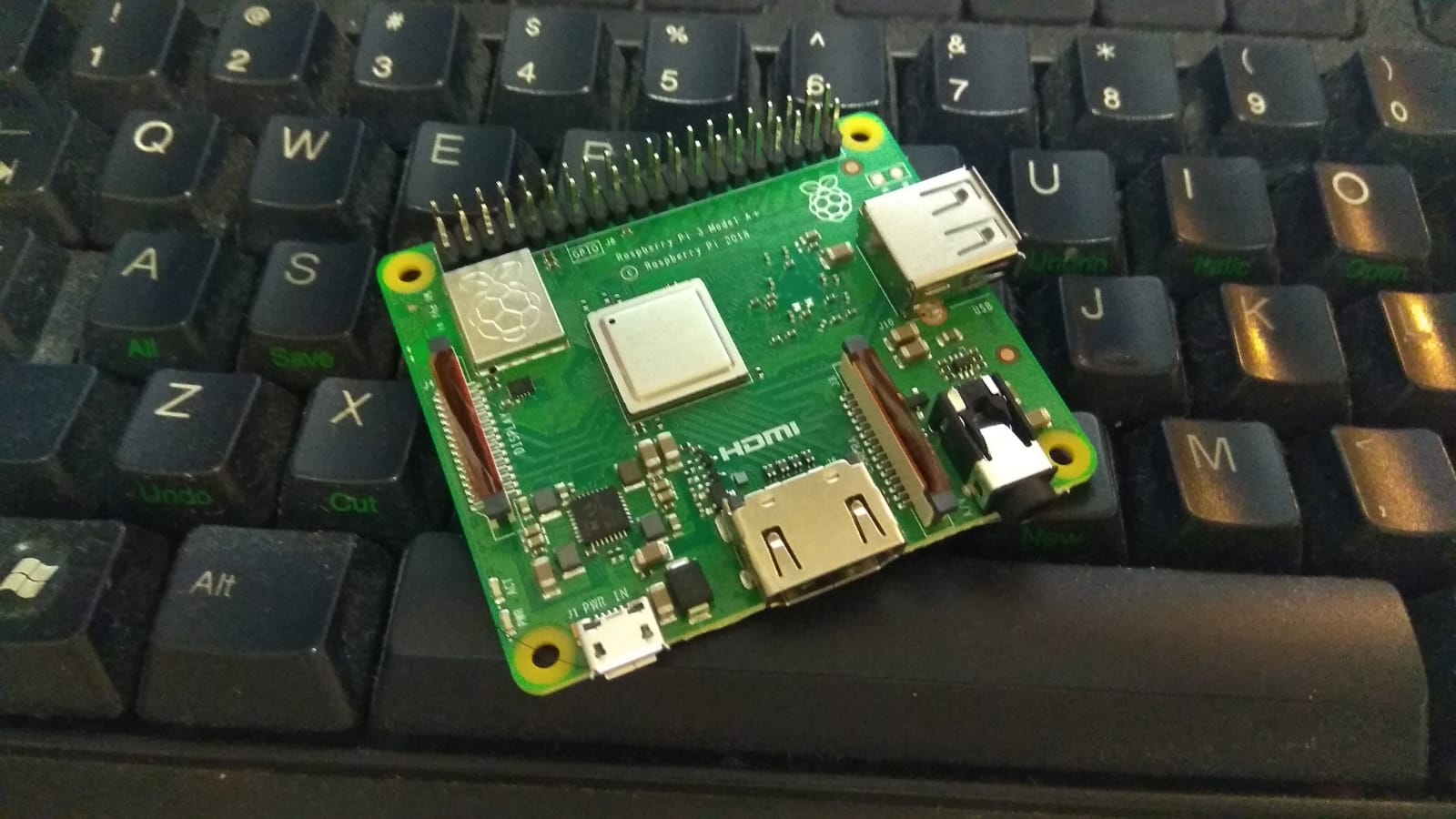

又買了Pi3A+ 用來試 Octoprint 及 Astroprint ...
WhatsApp Image 2019-02-27 at 21.56.50.jpg
2019-2-27 21:58


圖片附件: WhatsApp Image 2019-02-27 at 21.56.50.jpg (2019-2-27 21:58, 141.94 KB) / 下載次數 13
https://www.hkepc.com/forum/attachment.php?aid=2112262&k=86099231070beec0040d0ee6fcb7354c&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-3-11 16:21

回覆 37# fred2088

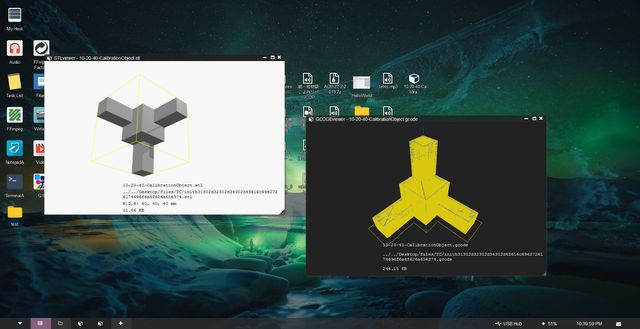

左:STLviewer,右:GCODEviewer

現在在 ArOZ Online 上面終於可以 Preview 3D 打印要用的檔案了,之後就是開發切片和傳送資料部分。
港人雲平台 - 3D打印只是其中一部份 ...
2019-3-11 16:19


圖片附件: 53654635_10211724238816325_8555773427149963264_o.jpg (2019-3-11 16:19, 37.11 KB) / 下載次數 14
https://www.hkepc.com/forum/attachment.php?aid=2114192&k=07f8d63f6c6eeb1d7388e7f157af6833&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-5-1 20:48

回覆 39# fred2088

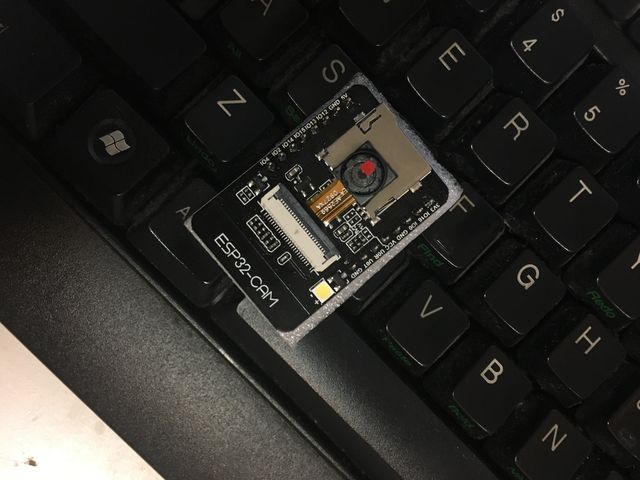

又要玩 ESP32-CAM 了, 到了成個月都未有時間玩 ...
2019-5-1 20:48


圖片附件: IMG_6631.JPG (2019-5-1 20:48, 54.46 KB) / 下載次數 14
https://www.hkepc.com/forum/attachment.php?aid=2123764&k=865c767ff39f65ea6d8fe546b1168d24&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-5-19 23:04

Astroprint 有$$$ 入 ... 可以用得過 ...

https://blog.astroprint.com/astr ... terprise-solutions/
作者: palpatrick    時間: 2019-5-23 12:59

本帖最後由 palpatrick 於 2019-5-23 18:16 編輯
Astroprint 有$$$ 入 ... 可以用得過 ...
fred2088 發表於 2019-5-19 23:04

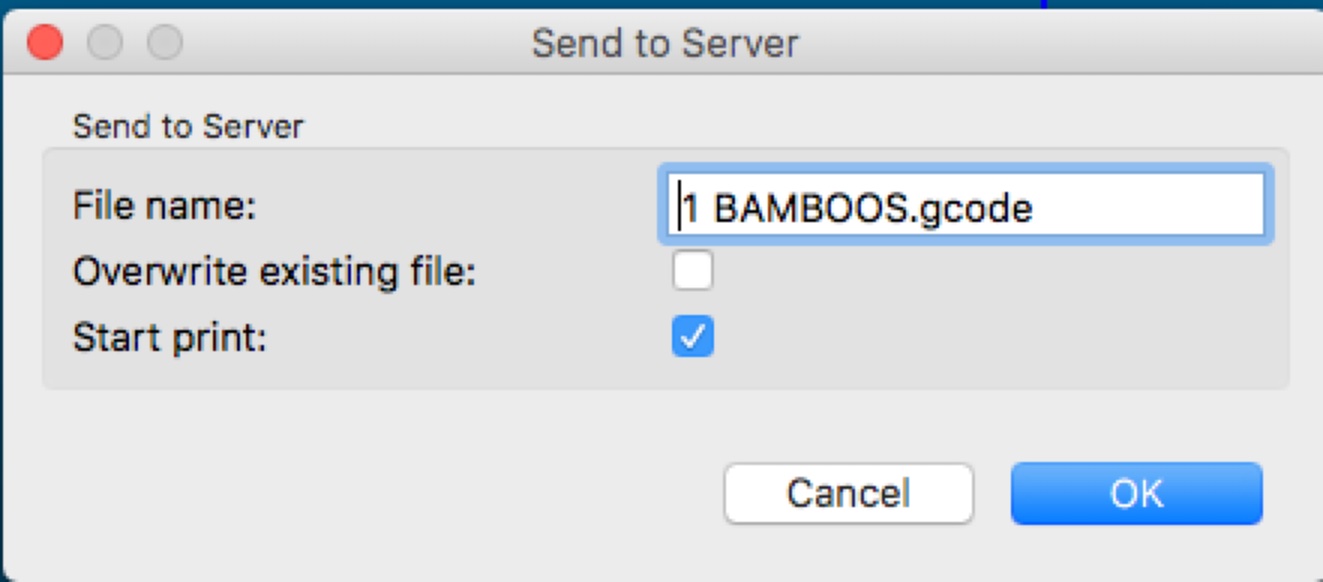

Repetier server都好用, 所以又係比$!

我已經用壞咗兩張SD卡, 又蚊又插, 所以切好Upload 上 repetier server 就簡單得多!

2019-5-23 12:59



via HKEPC IR Pro 3.5.1 - iOS(2.4.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(9689A).jpg (2019-5-23 12:59, 116.1 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2128168&k=fdf6ca6270bbee34927a2cc08781f881&t=1579400070&sid=1s5EwFIlAI


作者: palpatrick    時間: 2019-5-23 17:35

本帖最後由 palpatrick 於 2019-5-23 17:47 編輯

最終用Slic3r + Pi zero W + Octprint

因為我用開Slic3r , 仲support 一鍵upload + Print

自我感覺良好! 好似用緊廠機!

不過Pi zero w , 因為單核,所以開鏡頭就會delay,印到起粒粒!無計啦! 因為平!

話事話 repetier firmware 雖然唔多settings, 但勝在用delta機行得順過Marlin.

2019-5-23 17:24


2019-5-23 17:43



via HKEPC IR Pro 3.5.1 - iOS(2.4.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(36F39).jpg (2019-5-23 17:24, 82.07 KB) / 下載次數 18
https://www.hkepc.com/forum/attachment.php?aid=2128211&k=e5423beaa997ea346e7eddde02917896&t=1579400070&sid=1s5EwFIlAI



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(E6EC6).jpg (2019-5-23 17:43, 114.52 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2128215&k=d090bcacdafabffec2d39ee7d1aefe07&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-5-23 18:23

回復 43 #palpatrick

軟件的用家與玩家的分别

via HKEPC Reader for Android
作者: fred2088    時間: 2019-5-23 18:43

回覆 43# palpatrick

    這個可能合你用, 一樣是一鍵打印 ...

    https://www.hkepc.com/forum/redi ... 99&pid=37994376
作者: palpatrick    時間: 2019-5-24 21:05

本帖最後由 palpatrick 於 2019-5-24 22:17 編輯
回覆  palpatrick

    這個可能合你用, 一樣是一鍵打印 ...
fred2088 發表於 2019-5-23 18:43

插卡插到爆! 係時候用無線!
2019-5-24 21:05





via HKEPC IR Pro 3.5.1 - iOS(2.4.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(0CBE1).jpg (2019-5-24 21:05, 132.21 KB) / 下載次數 18
https://www.hkepc.com/forum/attachment.php?aid=2128396&k=b636d6bd4c3f20b163272242d5c44b5b&t=1579400070&sid=1s5EwFIlAI


作者: 驚你唔識    時間: 2019-5-25 04:18

幾年前 試 Wifi 3D File Printing ...
自己及看了師兄試了好多方法 :

1. WIFI SD CARD
    -不用改任何東 ...
fred2088 發表於 2018-12-1 22:23


師兄
我想幫我部CR10s Pro 裝 WIFI
師兄有邊種 WiFi 又快又可靠?又可以裝落 CR10S Pro

作者: fred2088    時間: 2019-5-25 08:47

本帖最後由 fred2088 於 2019-5-25 08:51 編輯

回復 47 #驚你唔識

影張CR10的主板看看?

最快可用是SD WIFI 卡....

買回來便可以用....
現在價錢應便宜了很多

via HKEPC Reader for Android
作者: 驚你唔識    時間: 2019-5-25 21:31

本帖最後由 驚你唔識 於 2019-5-25 21:48 編輯
回復 驚你唔識

影張CR10的主板看看?

最快可用是SD WIFI 卡....

買回來便可以用....
現在價錢應便宜 ...
fred2088 發表於 2019-5-25 08:47

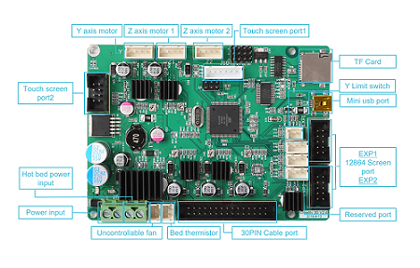

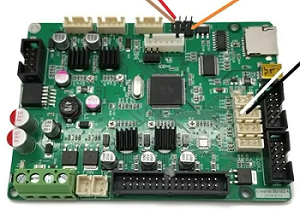

Creality V2.4 motherboard

2019-5-25 21:31


2019-5-25 21:45
2019-5-25 21:45



唔該晒師兄

圖片附件: Untitled.png (2019-5-25 21:31, 135.61 KB) / 下載次數 17
https://www.hkepc.com/forum/attachment.php?aid=2128627&k=e3448a591140d024914b5ece382fa2d3&t=1579400070&sid=1s5EwFIlAI



圖片附件: creality-v241-motherboard.jpg.png (2019-5-25 21:45, 147.61 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2128628&k=3d4bca588e2f33003437dbd0b788084d&t=1579400070&sid=1s5EwFIlAI



圖片附件: creality-v241-motherboard.jpg (2019-5-25 21:45, 143.89 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2128629&k=d8ec635a8908fc6b1bdeab8e103f978b&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-5-25 22:51

本帖最後由 fred2088 於 2019-5-25 23:13 編輯

回覆 49# 驚你唔識

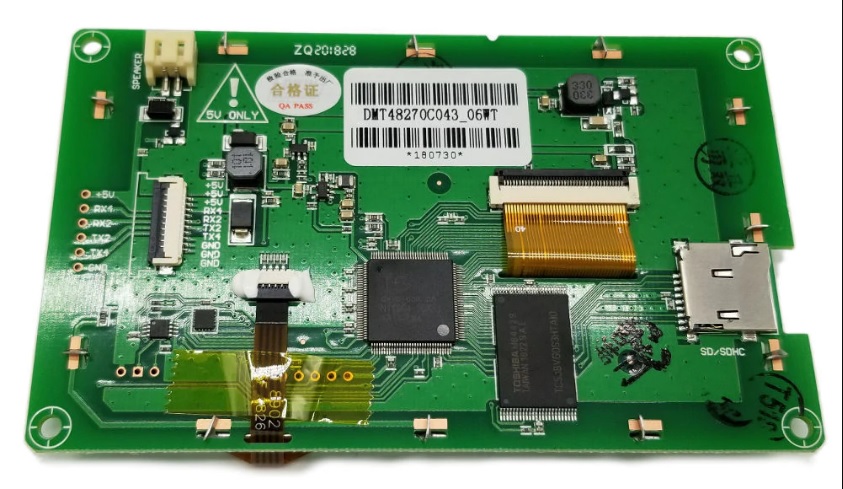

    用 Mega2560 MCU,

它是用串口 Touch 彩 Mon ... 有 Tx2,Rx2, Tx4, Rx4
TxRx 被 Touch Mon 用了, 所以可以用
1. wifi sd via sd slot
2. Octoprint+AstroPrint Plugin via usb
3. AstroBox, AstroTouchBox via usb
2019-5-25 23:10


圖片附件: cr10s.jpg (2019-5-25 23:10, 144.98 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2128648&k=01edb39e1a3f0a784b4c64b11087ee27&t=1579400070&sid=1s5EwFIlAI


作者: 驚你唔識    時間: 2019-5-25 23:31

回覆  驚你唔識


    用 Mega2560 MCU,

它是用串口 Touch 彩 Mon ... 有 Tx2,Rx2, Tx4, Rx4
TxRx 被 To ...
fred2088 發表於 2019-5-25 22:51


Thx 師兄
作者: palpatrick    時間: 2019-5-28 09:42

本帖最後由 palpatrick 於 2019-5-28 09:49 編輯
回覆  palpatrick

    這個可能合你用, 一樣是一鍵打印 ...
fred2088 發表於 2019-5-23 18:43


睇完片又幾容易喎!

[youtube]pJGBRriNc9I[/youtube]

via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: 驚你唔識    時間: 2019-6-4 19:59

回覆  驚你唔識


    用 Mega2560 MCU,

它是用串口 Touch 彩 Mon ... 有 Tx2,Rx2, Tx4, Rx4
TxRx 被 To ...
fred2088 發表於 2019-5-25 22:51

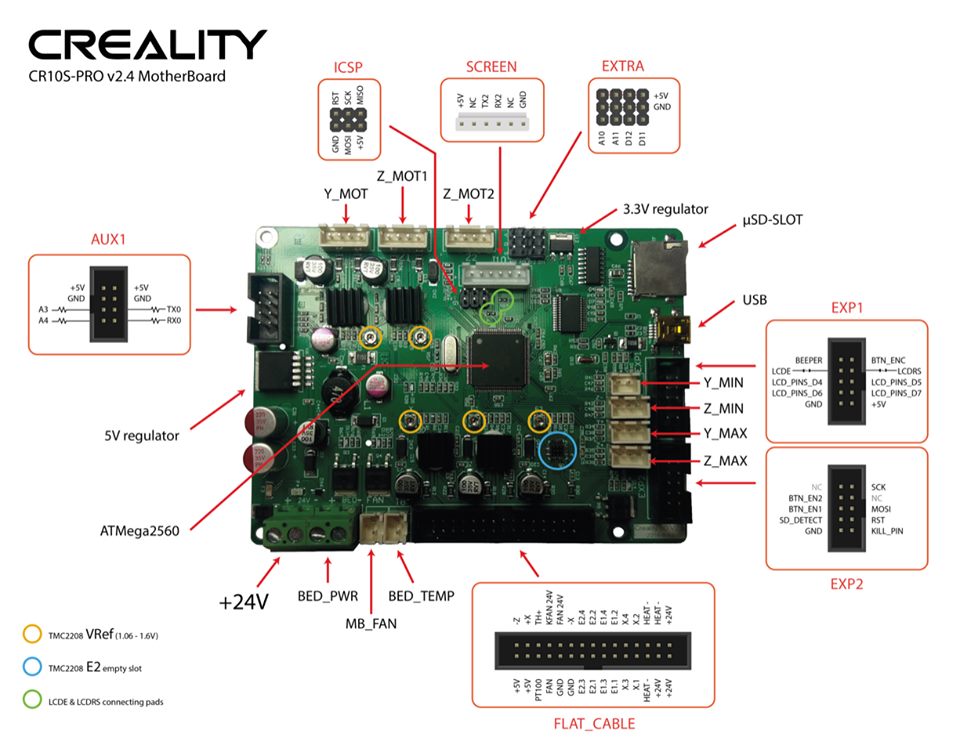

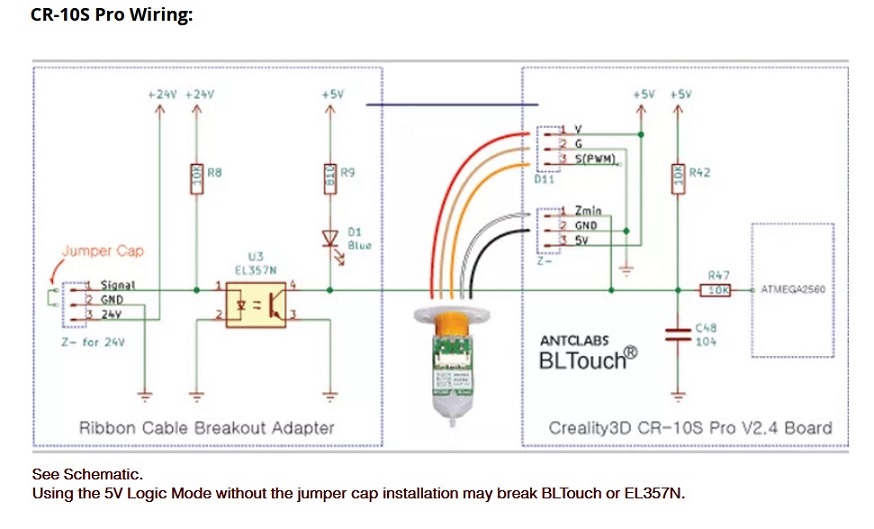

師兄請幫幫手

2019-6-4 19:55

上圖黑白線我知插邊但其他三條就唔太清楚, 可否指點迷津?
其他三條色線應該插下圖邊樹 ??
2019-6-4 19:57


圖片附件: Untitled.jpg (2019-6-4 19:55, 88.46 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2130628&k=02652f9a2d962cd67b7a21496157c5a3&t=1579400070&sid=1s5EwFIlAI



圖片附件: 62215210_301400857430752_1085908740500094976_n.jpg (2019-6-4 19:57, 94.1 KB) / 下載次數 20
https://www.hkepc.com/forum/attachment.php?aid=2130632&k=074ae7a26f2ac1843708074bc3be81f0&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-6-4 20:55

回覆 53# 驚你唔識

This ?

    [youtube]PLKEhdznVMY[/youtube]
作者: 驚你唔識    時間: 2019-6-4 22:00

回覆  驚你唔識

This ?

    [youtube]PLKEhdznVMY[/youtube]
fred2088 發表於 2019-6-4 20:55



    呢個youtube out of date 係BLTouch V2
我比你睇係V3 完全唔同
作者: fred2088    時間: 2019-6-4 22:33

回覆 55# 驚你唔識


    但你個圖的 Pin 是一樣 ?!
作者: xo_ox    時間: 2019-6-4 23:22

睇完片又幾容易喎!

[youtube]pJGBRriNc9I[/youtube]

via HKEPC IR Pro 3.5.1 - iOS(2.4.1) ...
palpatrick 發表於 2019-5-28 09:42



    How to do ?
作者: hklb    時間: 2019-6-5 00:48

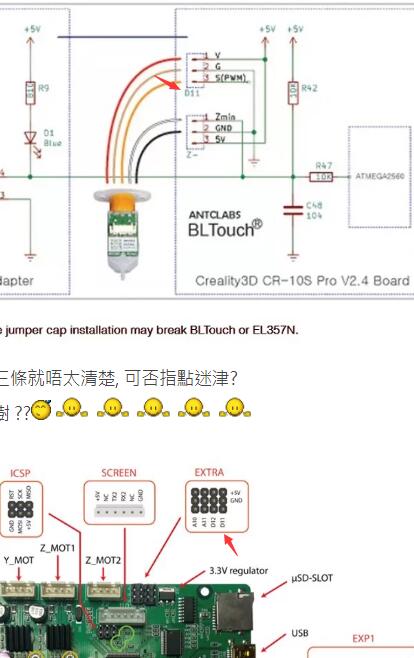

回覆 53# 驚你唔識
2019-6-5 00:48


圖片附件: QQ图片20190605004810.jpg (2019-6-5 00:48, 35.14 KB) / 下載次數 20
https://www.hkepc.com/forum/attachment.php?aid=2130674&k=15b5be8e06a696d201b704a688c170b5&t=1579400070&sid=1s5EwFIlAI


作者: 驚你唔識    時間: 2019-6-5 00:59

本帖最後由 驚你唔識 於 2019-6-5 01:00 編輯
回覆  驚你唔識


    但你個圖的 Pin 是一樣 ?!
fred2088 發表於 2019-6-4 22:33


Thx 師兄
作者: hklb    時間: 2019-6-5 01:13

回覆 55# 驚你唔識


    睇唔出v2 v3 有乜唔同喎
作者: palpatrick    時間: 2019-6-5 08:27

How to do ?
xo_ox 發表於 2019-6-4 23:22

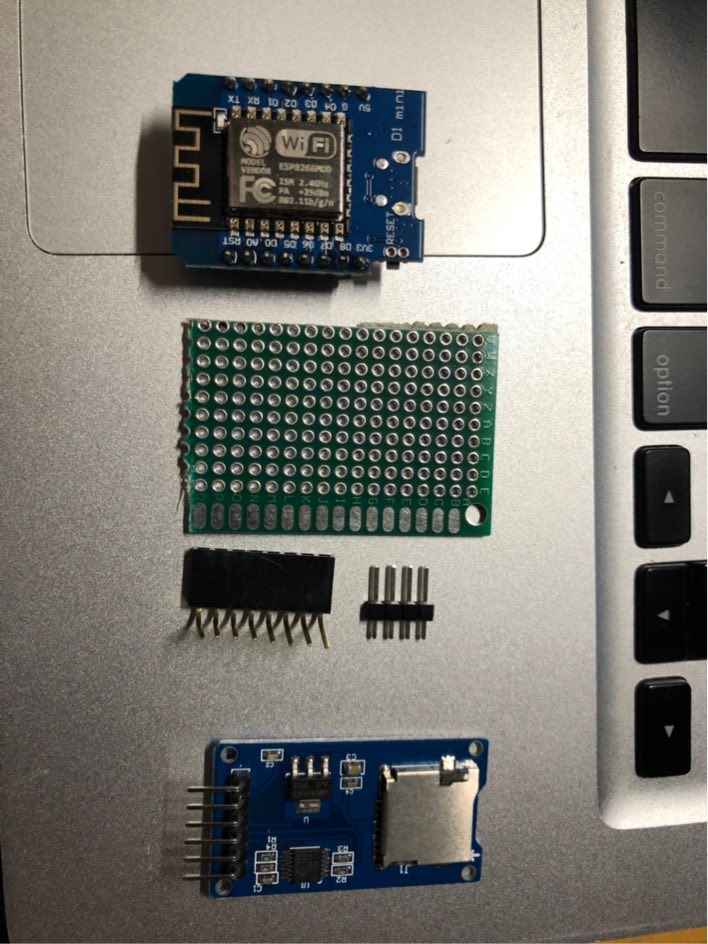

依家玩Wemos D1 mini, 尋晚合咗塊SD,
成功著咗, 但未印到file.

有無師兄指點一下迷津?

2019-6-5 08:26


圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(34EA9).jpg (2019-6-5 08:26, 126.1 KB) / 下載次數 11
https://www.hkepc.com/forum/attachment.php?aid=2130692&k=d9286d0e74f4a55374101b3009c2d3ac&t=1579400070&sid=1s5EwFIlAI


作者: xo_ox    時間: 2019-6-5 08:47

如何安裝? use arduino ide  to do?
作者: palpatrick    時間: 2019-6-5 08:53

如何安裝? use arduino ide  to do?
xo_ox 發表於 2019-6-5 08:47

係呀!

跟著做就得

解毒劑!
作者: palpatrick    時間: 2019-6-5 08:57

如何安裝? use arduino ide  to do?
xo_ox 發表於 2019-6-5 08:47

補返圖!

2019-6-5 08:57

2019-6-5 08:57


圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(1FD96).jpg (2019-6-5 08:57, 124.19 KB) / 下載次數 11
https://www.hkepc.com/forum/attachment.php?aid=2130696&k=d6e7246610e49adfe70a0606f6466df6&t=1579400070&sid=1s5EwFIlAI



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(4D937).jpg (2019-6-5 08:57, 138.61 KB) / 下載次數 11
https://www.hkepc.com/forum/attachment.php?aid=2130697&k=ec038ca3e82a238770861f8c26fdded6&t=1579400070&sid=1s5EwFIlAI


作者: palpatrick    時間: 2019-6-5 09:02

如何安裝? use arduino ide  to do?
xo_ox 發表於 2019-6-5 08:47

ESP8266 with Arduino IDE

https://www.instructables.com/id/Wemos-ESP8266-Getting-Started-Guide-Wemos-101/
作者: fred2088    時間: 2019-6-5 09:36

回復 61 #palpatrick

個紫色Cover 有D新的MacPro feel

via HKEPC Reader for Android
作者: fred2088    時間: 2019-6-5 09:37

回復 64 #palpatrick

Wemos有原裝 sd shield , 靚仔D...

via HKEPC Reader for Android
作者: xo_ox    時間: 2019-6-5 10:04

which one ? links?
作者: fred2088    時間: 2019-6-5 10:28

回覆 68# xo_ox

  在TB Search Wemos ESP8266 SD
    https://www.hkepc.com/forum/redi ... 99&pid=37994376
作者: fred2088    時間: 2019-6-5 10:30

本帖最後由 fred2088 於 2019-6-5 11:33 編輯

回覆 61# palpatrick

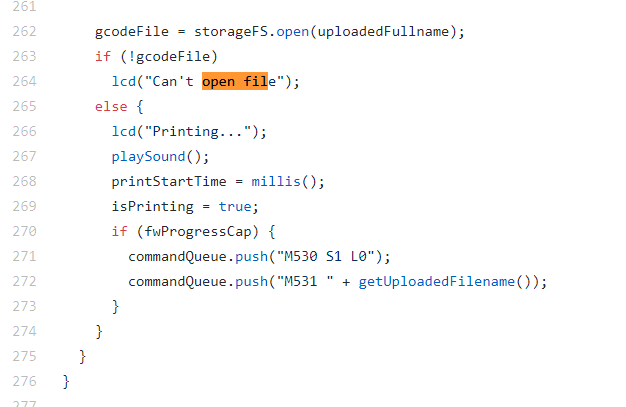

    無用 2004 Mon, 我用網頁上傳了Gcode 檔便開始印...

    找吓 Source 看看先 ...
2019-6-5 11:33


圖片附件: github.png (2019-6-5 11:33, 14.89 KB) / 下載次數 10
https://www.hkepc.com/forum/attachment.php?aid=2130718&k=baf9429f49a46126fa64b8814a94b3ee&t=1579400070&sid=1s5EwFIlAI


作者: palpatrick    時間: 2019-6-5 12:32

回復 palpatrick

Wemos有原裝 sd shield , 靚仔D...

via HKEPC Reader for Android
fred2088 發表於 2019-6-5 09:37

?我個垃圾缸仲有四五塊SD/TF  module.
作者: 驚你唔識    時間: 2019-6-5 14:33

回覆  驚你唔識


    睇唔出v2 v3 有乜唔同喎
hklb 發表於 2019-6-5 01:13


師兄有CR10S Pro ??
就係無先會話冇乜唔同 (上網 Check 過先去笑人啦 呢啲咪就係唔識但係扮勁囉 )
作者: hklb    時間: 2019-6-5 14:48

本帖最後由 hklb 於 2019-6-5 15:43 編輯

回覆 72# 驚你唔識


    ching 誤會, 我唔係笑人, 我睇過接線無分別, 又搵唔到有比較/ 尺寸資料, 我估應該係尺寸高低有啲出入, 可能要印過個接位唔定, 但都係估估下, 而ching 話好唔同先好奇問下, 文字簡略詞不達意請ching 勿要見怪
作者: carlchanhm    時間: 2019-6-5 16:22

ESP8266 with Arduino IDE
palpatrick 發表於 2019-6-5 09:02



Thx!

It work la ...
but now no sd slot in my board ...

Which  one is good for ESP3d ?
ESP32-CAM?
作者: carlchanhm    時間: 2019-6-5 16:23

師兄有CR10S Pro ??
就係無先會話冇乜唔同 (上網 Check 過先去笑人啦  呢啲咪就係唔識但 ...
驚你唔識 發表於 2019-6-5 14:33



    take some photos for your main board ...
      we could take a close look at it ...
作者: 驚你唔識    時間: 2019-6-5 16:54

take some photos for your main board ...
      we could take a close look at it ...
carlchanhm 發表於 2019-6-5 16:23



   The issue already solved by :  fred2088
and if u want the photo of the motherboard you can go back to page 6#
作者: palpatrick    時間: 2019-6-5 17:25

本帖最後由 palpatrick 於 2019-6-5 17:37 編輯
Thx!

It work la ...
but now no sd slot in my board ...

Which  one is good for ESP3d ?
ESP32- ...
carlchanhm 發表於 2019-6-5 16:22

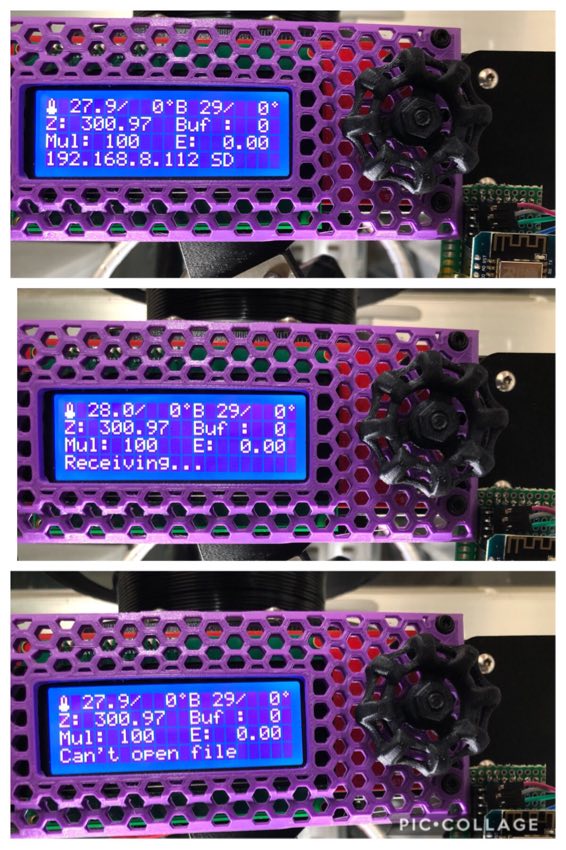

又真係幾好玩,幾秒就開到wifi, 仲可以開到Ramps 張SD卡,
只不過係Sili3r 未試到直印。多謝Fred 師兄推介!

2019-6-5 17:25


圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(278AD).jpg (2019-6-5 17:25, 143.44 KB) / 下載次數 13
https://www.hkepc.com/forum/attachment.php?aid=2130767&k=8c9b58b31dc2e5a54c3830200b807695&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-6-5 17:43

回復 77 #palpatrick

我都是跟國外的CHING 做的,
要ESP3D v3.0 才可以做到host mode 像octoprint, write to esp8266 sd card

via HKEPC Reader for Android
作者: palpatrick    時間: 2019-6-5 18:16

本帖最後由 palpatrick 於 2019-6-5 18:29 編輯

回覆 78# fred2088


    咁樣唯有用返wirelessPrinting, 又係跟機著wifi,一鍵Slicer print.

等ESP3D v.3.0 再玩! 依家堅快!切片打印一條龍。(SD又worked)

可以試想下可以一兩條script 同一時間send 比幾部機一齊印,真係慳到好多時間,
或者可以坐低send 去幾每部機一齊印分件仲正!

https://github.com/probonopd/WirelessPrinting

作者: palpatrick    時間: 2019-6-6 00:36

回覆 79# palpatrick

小小心得!價錢唔講大家心裏有數!

Wirelessprinting - boot 得最快政2-3秒,一鍵printing 吸引,support SD (可惜唔知係咪我張Wemos卡有問題,印咗兩次有一次自動停機就short short 地),放埋一邊有時間再玩!

ESP3D - boot 得快,4-5秒內, Support UI, 發展非常大,未來可以取代Octoprint, 可惜未support auto print. 未來會試下有卡有鏡!

Octoprint - 1-3 分鐘,內容强大,都係最穩定,暫時都會繼續用,可惜boot得太耐,最多唔息機!
作者: fred2088    時間: 2019-6-7 17:18

回覆 80# palpatrick


    可以留意吓 Pi 4 出 ...
作者: palpatrick    時間: 2019-6-8 03:37

回覆  palpatrick


    可以留意吓 Pi 4 出 ...
fred2088 發表於 2019-6-7 17:18

我想要這個!

Here

2019-6-8 03:37


圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(9F145).jpg (2019-6-8 03:37, 114.48 KB) / 下載次數 11
https://www.hkepc.com/forum/attachment.php?aid=2131359&k=8ccf7782e209d2be1c0ab7ce1cc9053f&t=1579400070&sid=1s5EwFIlAI


作者: fred2088    時間: 2019-6-8 11:24

本帖最後由 fred2088 於 2019-6-8 12:03 編輯

回覆 82# palpatrick


    鏡頭 ma ma 地 ...
作者: hklb    時間: 2019-6-8 14:32

不過如果用來望下進度應該都夠用,之前用pi 加埋octprint 可能唔知邊到開咗log,  放咗排張sd 就死咗,後來用小米cam 睇就算
作者: fred2088    時間: 2019-6-8 15:45

回覆 79# palpatrick

    ESP3D V3.0 的 進度 ...

    https://github.com/luc-github/ESP3D/issues/239
作者: fred2088    時間: 2019-6-8 21:21

本帖最後由 fred2088 於 2019-6-8 21:40 編輯

回覆 82# palpatrick



    可以玩吓 ESP32 CNC Shield 先 ...


    https://blog.hackster.io/the-upd ... r-sale-f37884e29105

GRBL for ESP32
https://github.com/bdring/Grbl_Esp32
作者: palpatrick    時間: 2019-6-8 22:01

回覆  palpatrick



    可以玩吓 ESP32 CNC Shield 先 ...




GRBL for ESP32
...
fred2088 發表於 2019-6-8 21:21

我諗用Ramps 拮線落ESP8266會快好多,又唔洗飛線lay 版, 唯一要考慮電壓問題,等我再諗清楚先!
作者: bam1a    時間: 2019-6-9 06:07

回覆  palpatrick


    鏡頭 ma ma 地 ...
fred2088 發表於 8/6/2019 13:24



唔...假如夾埋個視訊去同marlin並行好似有啲唔係好夠力咁
作者: fred2088    時間: 2019-6-9 09:00

回覆 88# bam1a


    ESP32 是 Dual Core + Ultra Low Power MCU ...
    但要高高手出手 ...
作者: xo_ox    時間: 2019-6-9 11:09

回覆  gulakpi
1~3是人手在 Github 下載的, 不是buildin library ... 如有的話便不用再安裝 ...

ESP3 ...
fred2088 發表於 2018-12-5 21:33



買了一片 , 請問如何設定?
Ardrino IDE loaded ESP3D , complied get error?!
作者: hklb    時間: 2019-6-9 14:21

回覆 90# xo_ox


    ching 你買邊塊?esp 系列好多款有小小出入
作者: hklb    時間: 2019-6-9 14:22

回覆 90# xo_ox


    ching 你買邊款? esp 系列好多款,其中有啲出入
作者: fred2088    時間: 2019-6-9 18:28

回覆 90# xo_ox


    error message ?
作者: xo_ox    時間: 2019-6-12 01:38

本帖最後由 xo_ox 於 2019-6-12 14:27 編輯
回覆  xo_ox


    error message ?
fred2088 發表於 2019-6-9 18:28



    原來 library 有問題。delete and reinstall ok la

thx
作者: xo_ox    時間: 2019-7-9 20:21

本帖最後由 xo_ox 於 2019-7-9 20:23 編輯

這個可wireless 抄檔案嗎?



作者: fred2088    時間: 2019-7-9 20:31

回覆 95# xo_ox


    https://blog.prusaprinters.org/e ... -flashair-sd-cards/
作者: xo_ox    時間: 2019-7-9 21:21

回覆  xo_ox
fred2088 發表於 2019-7-9 20:31




W04 Version cannot do this , only W03 works ...
作者: fred2088    時間: 2019-12-26 16:48

本帖最後由 fred2088 於 2019-12-26 16:49 編輯

現在 WIFI 有新的選擇 ...
改用有 WIFI 支援的主板

ESP32 主板是其中一個選擇 ...

改用 ESP32 + ESP3D + WebUI + WIFI + BT + SD 主板 (2019/12) RMB 150

可以 TF卡, USB, WIFI connect, Web Upload 去 SD..
作者: Offer    時間: 2019-12-26 16:56

現在 WIFI 有新的選擇 ...
改用有 WIFI 支援的主板

ESP32 主板是其中一個選擇 ...

改用 ESP32 + ESP3 ...
fred2088 發表於 2019-12-26 16:48


有冇link 參考下
作者: fred2088    時間: 2019-12-26 16:59

回覆 99# Offer
https://www.hkepc.com/forum/redi ... 38&pid=39029773

   https://item.taobao.com/item.htm ... p;abbucket=1#detail
    https://github.com/2081617/Potato-ESP32-3D-Printer-Controler





歡迎光臨 電腦領域 HKEPC Hardware (https://www.hkepc.com/forum/) Powered by Discuz! 7.2
