標題: [製成品] 朋友淘寶8xx 人仔的散件組裝機 [打印本頁]

作者: qkuser    時間: 2019-3-5 13:16     標題: 朋友淘寶8xx 人仔的散件組裝機

朋友買左部3d printer , 搞唔掂。拎來幫手搞下,其實都唔太差,整好都印得幾靚仔.
換左幾十元零件,成部反生左.

本來有熱床旳,但太雞俾我拆走左先,訂左塊新床未到.用我自己DIY的舊料玩住先.
2019-3-5 13:10

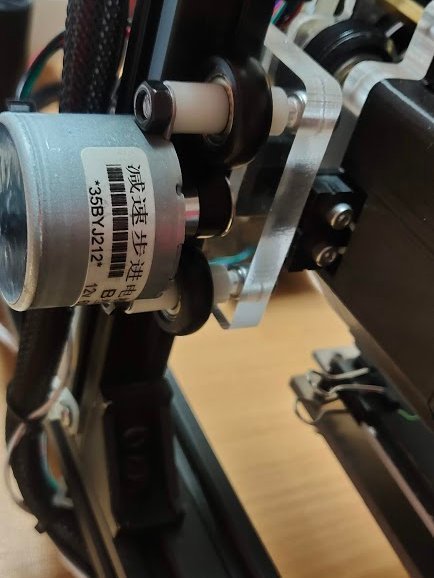

比較小見用這種減速馬達來做Z
2019-3-5 13:10

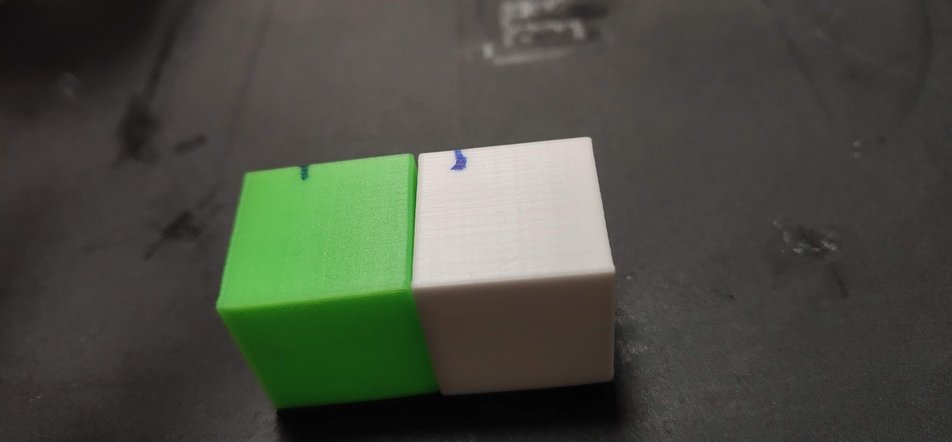

初步tune 好,印左兩個正方體, 卷膠係廢膠,放左幾年
2019-3-5 13:10

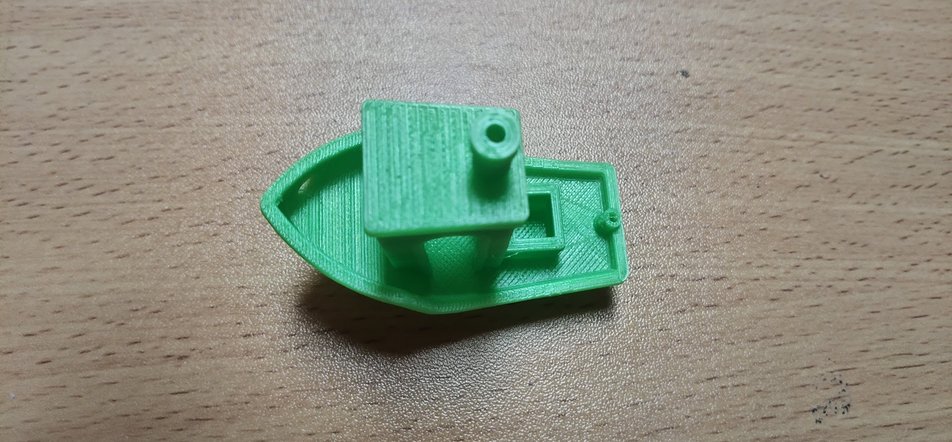

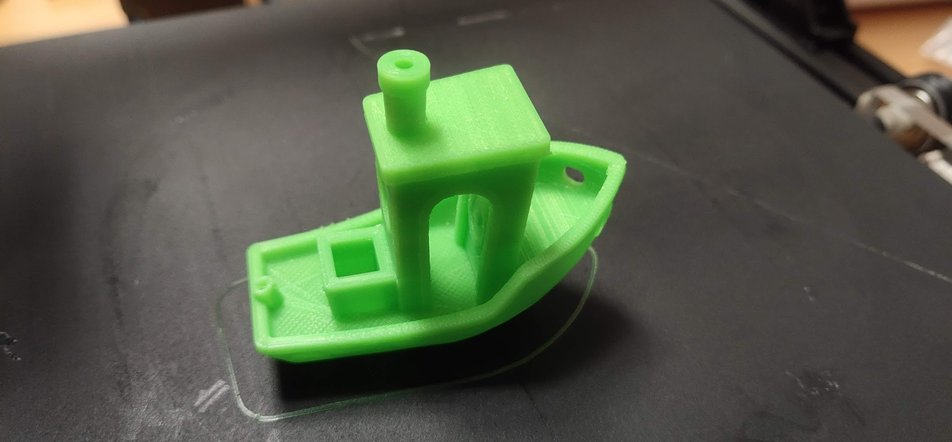

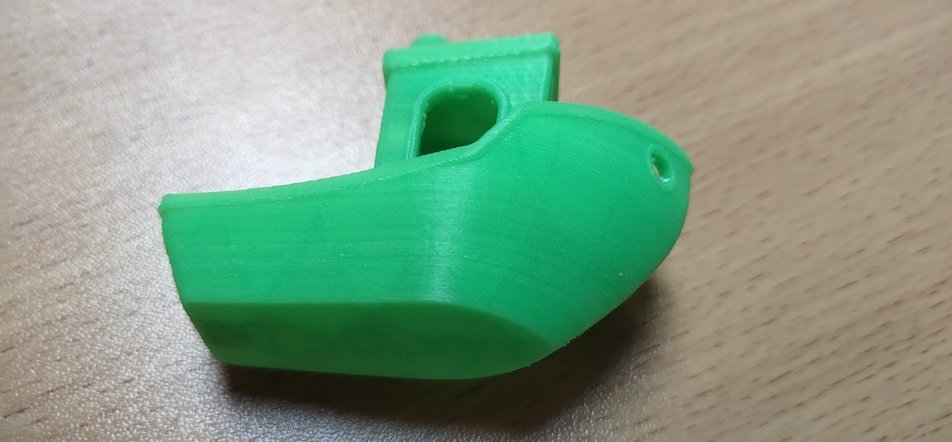

印隻船仔,都唔差。
2019-3-5 13:10

2019-3-5 13:10

2019-3-5 13:10

2019-3-5 13:10


圖片附件: 1.jpg (2019-3-5 13:10, 45.84 KB) / 下載次數 25
https://www.hkepc.com/forum/attachment.php?aid=2113236&k=ea98e1f2cf53b34d05b266c863b5213d&t=1581951935&sid=1100L4Mr4YD



圖片附件: 2.jpg (2019-3-5 13:10, 71.8 KB) / 下載次數 25
https://www.hkepc.com/forum/attachment.php?aid=2113237&k=2f74de2935e8e73b4cdcac3918c4be86&t=1581951935&sid=1100L4Mr4YD



圖片附件: 3.jpg (2019-3-5 13:10, 29.69 KB) / 下載次數 25
https://www.hkepc.com/forum/attachment.php?aid=2113238&k=57244b82163bffa371917a1f11b714e4&t=1581951935&sid=1100L4Mr4YD



圖片附件: ship.jpg (2019-3-5 13:10, 102.26 KB) / 下載次數 25
https://www.hkepc.com/forum/attachment.php?aid=2113239&k=e99c04804ef564bdbed321f807416e2e&t=1581951935&sid=1100L4Mr4YD



圖片附件: ship1.jpg (2019-3-5 13:10, 57.58 KB) / 下載次數 24
https://www.hkepc.com/forum/attachment.php?aid=2113240&k=8cdc5fce69339a17a1f641355776910c&t=1581951935&sid=1100L4Mr4YD



圖片附件: ship2.jpg (2019-3-5 13:10, 45.1 KB) / 下載次數 25
https://www.hkepc.com/forum/attachment.php?aid=2113241&k=43c19ddd72822e6729a4fea0f7ad5e7b&t=1581951935&sid=1100L4Mr4YD



圖片附件: ship3.jpg (2019-3-5 13:10, 57.81 KB) / 下載次數 24
https://www.hkepc.com/forum/attachment.php?aid=2113242&k=a840643f74b5f3936a9e502deff64363&t=1581951935&sid=1100L4Mr4YD


作者: hktvro    時間: 2019-3-5 17:08

嘩 !tune 得咁靚  直頭是8千元的机 你朋友真幸福!
作者: kofz    時間: 2019-3-5 18:13

嘩 !tune 得咁靚  直頭是8千元的机 你朋友真幸福!
hktvro 發表於 2019-3-5 17:08


    重點就係要識得 tune

唔識就奶硬野

via HKEPC IR Pro 3.4.0 - Android(2.3.4)
作者: qkuser    時間: 2019-3-5 18:24

回覆 2# hktvro

哈哈,咁又冇咁誇張,只係變返一部正常能用下的3d打印機。
作者: qkuser    時間: 2019-3-5 18:27

本帖最後由 qkuser 於 2019-3-8 11:12 編輯

回覆 3# kofz

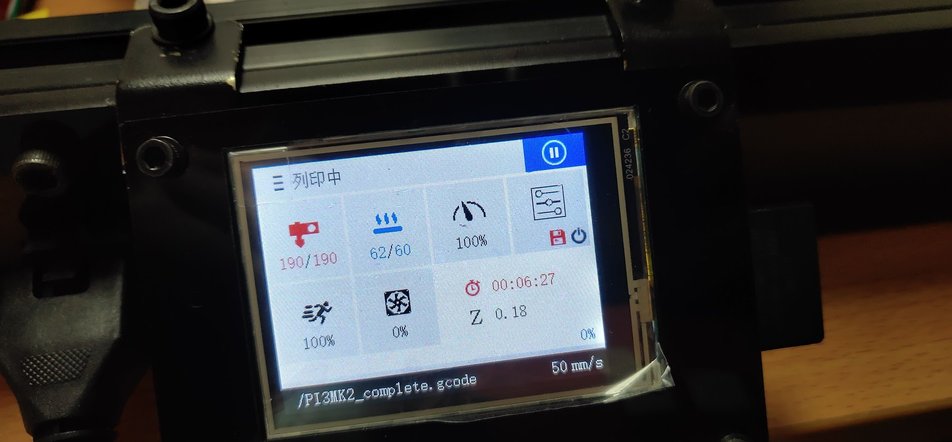

都係,不過咁平,料錢都差不多, 仲有個2.4寸彩色 tft touch screen
作者: Motti_sir    時間: 2019-3-5 19:09

1000蚊有咁靚我都入坑喇

via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: qkuser    時間: 2019-3-5 19:33

回覆 6# Motti_sir

咁你入左坑未 , 快d加入呢個大家庭啦
作者: xo_ox    時間: 2019-3-6 20:43

朋友買左部3d printer , 搞唔掂。拎來幫手搞下,其實都唔太差,整好都印得幾靚仔.
換左幾十元零件,成部反 ...
qkuser 發表於 2019-3-5 13:16



    請問這種機如何tune尺寸呢?
有部機tune來tune去,xyz 的尺寸都不準,
印圓型會變成鵝蛋形!?不明原因
作者: qkuser    時間: 2019-3-6 22:05

本帖最後由 qkuser 於 2019-3-6 22:08 編輯

回覆 8# xo_ox
你先印個正方體,看看XYZ 那一個不準.
最簡單先試試tune steps per mm

原來步進數值 x 原物件尺寸(mm) /  實際出來的物件尺寸(mm) = 校準後的步進數值
作者: qkuser    時間: 2019-3-7 12:12

本帖最後由 qkuser 於 2019-3-7 12:22 編輯

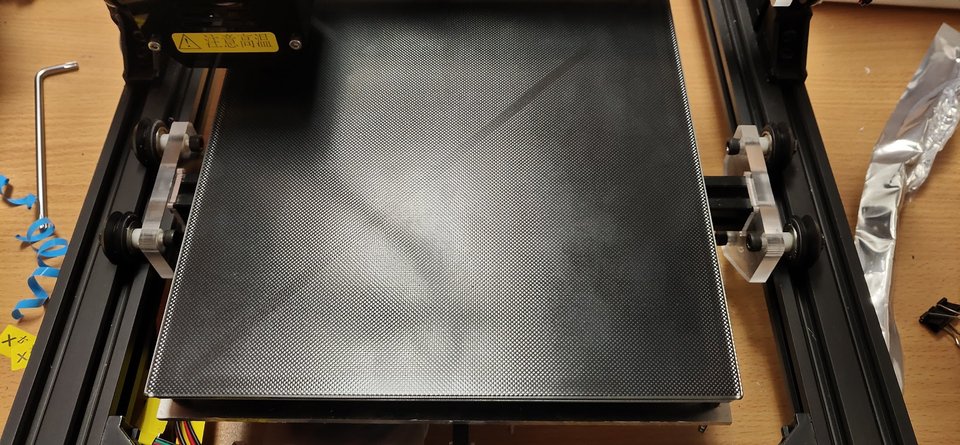

新床到左.
2019-3-7 12:10

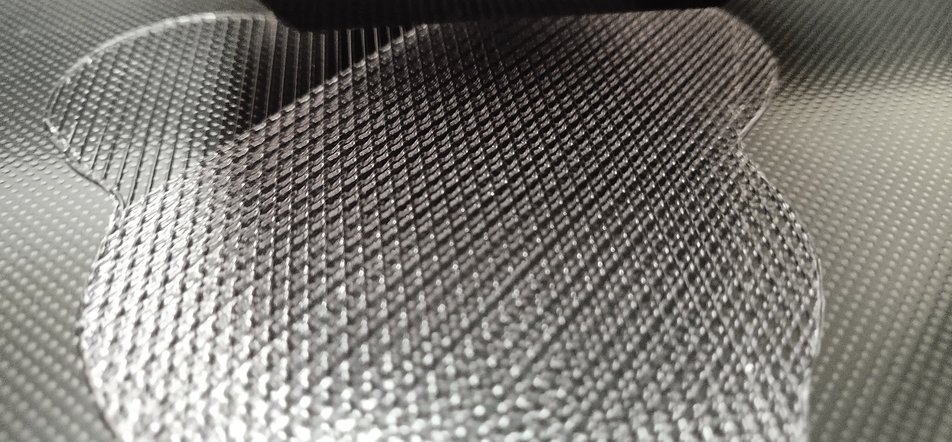

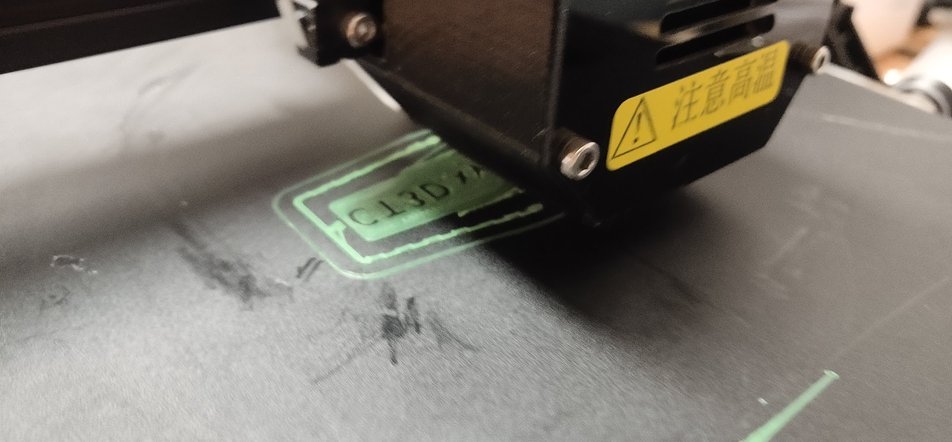

即刻安裝上去試下先 ( 第一層 Raft )
2019-3-7 12:10

2019-3-7 12:22

跟住再要整埋D cable chain 就應該搞掂晒了.

圖片附件: bed.jpg (2019-3-7 12:10, 123.39 KB) / 下載次數 18
https://www.hkepc.com/forum/attachment.php?aid=2113610&k=7bf964676a7dad1a720547e197f40b3a&t=1581951935&sid=1100L4Mr4YD



圖片附件: bed2.jpg (2019-3-7 12:10, 125.08 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2113611&k=b3606dc58b7a9920f8427e7c155a7d4a&t=1581951935&sid=1100L4Mr4YD



圖片附件: lcd.jpg (2019-3-7 12:22, 54.33 KB) / 下載次數 19
https://www.hkepc.com/forum/attachment.php?aid=2113612&k=a135927e31176e3011129432b923ff8d&t=1581951935&sid=1100L4Mr4YD


作者: fred2088    時間: 2019-3-7 13:43

回覆 10# qkuser


    好化萛 ... 300 x 300 mm ?
作者: qkuser    時間: 2019-3-7 14:07

回覆 11# fred2088
這片是220mm x 220mm , 同佢本身個尺寸一樣無改過,原本我都諗住買大塊d,偷盡d 位 , 但呢款再上就要到310x310 ,應該放唔落 ,所以都係用返原size
作者: xo_ox    時間: 2019-3-7 15:04

新床到左.

即刻安裝上去試下先 ( 第一層 Raft )


跟住再要整埋D cable chain 就應該搞掂晒了.:loveliness ...
qkuser 發表於 2019-3-7 12:12


"新床到左." what is it?
作者: g2david    時間: 2019-3-7 17:34

可否pm 條link
作者: qkuser    時間: 2019-3-7 18:05

回覆 14# g2david

你係想要床的link ?
作者: qkuser    時間: 2019-3-7 18:13

回覆 13# xo_ox

你想問塊新床有乜特別?
作者: xo_ox    時間: 2019-3-7 21:54

回覆  xo_ox

你想問塊新床有乜特別?
qkuser 發表於 2019-3-7 18:13



    both need!
作者: chitshun09    時間: 2019-3-8 10:14

both need!
xo_ox 發表於 2019-3-7 21:54



    me 2!!
作者: qkuser    時間: 2019-3-8 11:42

回覆 17# xo_ox

熱床無乜特別,只係一塊鋁基板熱床. 面的是晶格玻璃, 但這片晶格玻璃唔同普通的,會有一層持殊涂層,受熱時上面的孔會礦大,冷卻時會變細,所以當打印時熱床加熱孔礦大,但當冷卻時孔會變細,就會很容易把模型甩出來.
作者: tgo    時間: 2019-3-8 13:48

C兄,呢部睇落佔用唔少空間,有冇d 細footprint嘅推介?

回覆  Motti_sir

咁你入左坑未 , 快d加入呢個大家庭啦
qkuser 發表於 2019-3-5 19:33

作者: g2david    時間: 2019-3-8 14:08

回覆 15# qkuser


    8xx 機. 唔該師兄
作者: qkuser    時間: 2019-3-8 16:47

回覆 21# g2david

問朋友拎左條link pm 左你,現在799 不連屏, 觸控屏要加多百幾,可以自己分開買
作者: xo_ox    時間: 2019-3-8 16:57

回覆  g2david

問朋友拎左條link pm 左你,現在799 不連屏, 觸控屏要加多百幾,可以自己分開買 ...
qkuser 發表於 2019-3-8 16:47



    me too ... please
作者: qkuser    時間: 2019-3-8 16:58

回覆 23# xo_ox

pm 左.
作者: qkuser    時間: 2019-3-8 17:47

回覆 20# tgo
細機我只得一部,其實都唔太多選擇,所以都無乜提議. 呢度有TinyBoy  , 細機可留意下.
作者: qkuser    時間: 2019-3-8 17:50

本帖最後由 qkuser 於 2019-3-8 17:51 編輯

今天發現斷電續打功能不正常,重新把marlin 參數修改,再把觸模屏固件參數修改,呢家正常返。 可能仲會幫佢加埋斷料檢測,打印完成自動關機,無線打印/操作等功能。待續 ..
作者: ricoyoki    時間: 2019-3-8 18:21

回覆 1# qkuser

PM link PL
作者: jonahl    時間: 2019-3-9 14:09

這東西的保持力怎樣?
利申:
我部自組I3的保持力十分糟糕,基本上校正完,打印20-30個小時左右又開始要重新校正。
作者: qkuser    時間: 2019-3-9 14:45

本帖最後由 qkuser 於 2019-3-9 14:49 編輯

回覆 28# jonahl

咩原因要重新校正 ? 你係用咩平台? 現在使用新熱床和玻璃,暫時無需重新校準,印左幾次,每次幾個鐘. 不過呢塊玻璃很平整的,規格在最高最低位不超過0.1mm, 所以應該都唔洗點校準

P.S.: 跟機的熱床和玻璃好雞,唔夠平整,就算龍門架tune 到好好,都可能會有小小唔夠平,所以如果想頭幾層靚仔,一定要換
作者: jonahl    時間: 2019-3-9 14:54

回覆 29# qkuser


  一代的亞加力膠I3
都用了五年。

幾個位會出事,好似雙步進Z軸左右會慢慢出現誤差,
以及平台調平走位。
作者: qkuser    時間: 2019-3-9 15:03

回覆 30# jonahl

你的i3 Z 是那種驅動方式的? , 平台調平走位,可能和Z軸左右偏差有關,所以最好先解決左右Z誤差問題.
作者: jonahl    時間: 2019-3-10 00:25

回覆  jonahl

你的i3 Z 是那種驅動方式的? , 平台調平走位,可能和Z軸左右偏差有關,所以最好先解決左右Z誤 ...
qkuser 發表於 2019-3-9 15:03


Z軸是串聯步進兩個.
Z軸左右偏差是這種結構的死病,經過幾次開機關機就會自然出現。
不過都係果句,機都用了五年了。
作者: qkuser    時間: 2019-3-10 00:27

回覆 32# jonahl

哈哈,咁不如換部新機,呢家好多選擇,又易用.
作者: palpatrick    時間: 2019-3-10 15:00

me 2!!
chitshun09 發表於 2019-3-8 10:14

Me 3! Thank you!

via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: qkuser    時間: 2019-3-11 13:41

回覆 20# tgo

突然想起一部細機,以平價和細機來說,質素都ok 可接受 , 你自己可找找.
"创想三维CR-100"
作者: tgo    時間: 2019-3-11 15:17

唔該哂C Hing,研究下先。

回覆  tgo

突然想起一部細機,以平價和細機來說,質素都ok 可接受 , 你自己可找找.
"创想三维CR-100" ...
qkuser 發表於 2019-3-11 13:41

作者: aron1000    時間: 2019-3-15 13:01

依家淘寶機平平地都做得唔差
作者: Motti_sir    時間: 2019-3-15 13:57

回覆  Motti_sir

咁你入左坑未 , 快d加入呢個大家庭啦
qkuser 發表於 2019-3-5 19:33

Ching 可唔可以PM 淘寶link?
考慮入坑了

via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: aron1000    時間: 2019-3-18 00:35

淘寶大部份千零蚊ok, 我第一部都係人仔700蚊運埋落後香港1000蚊都唔使。出黎質數唔錯。用黎做第一批白老鼠都沒問題。第二部就可以夠錢出部靚機。兩部計埋都平過香港買多多聲。最好係有問題可以淘返d 零件自己裝返。無得輸。
作者: ustkl    時間: 2019-3-18 01:47

回覆 39# aron1000

你而家識玩先可以咁講, 每個人能力和運氣都唔同, 你用得OK唔代表其他人也OK.. 野野靠Chings 無贘支援並不是辦法。亦都好多朋友淨係想用機, 唔想成日和機博鬥。

有不少朋友向樓主求Link, 覺得幾舊水玩3DP好抵。不過都冇留意係樓主個friend玩唔掂先俾佢攪。除非有樓主咁嘅friend 幫你執手尾, 一係有好多時間磨, 否則不要浪費果一千幾百了。

淘宝乜野都平, 要search 599 699 都有。個人建議冇budget 淨係夠淘, 儲多幾百入台完蛋三好過。
作者: fred2088    時間: 2019-3-18 11:07

本帖最後由 fred2088 於 2019-3-18 11:31 編輯

回覆 10# qkuser


有誠意 !!!    這個 Touch Mon 都唔錯呀 !!! 我們都有用 ...

    不過你的是大PCB ,  顯屏不是置中的,
    我們要求他們再做過 細PCB 及 把顯屏置中... (就是用家與設計者的不同要求 ... )

    彩色 Touch Control
    英文,繁體, 簡體 介面, 可自定其他語文 (但要你自己改 ... )
    可繁簡體中文Gcode檔名, 長檔名,
    在畫面預覽Gcode模型
    有內置SD模組, 可加外置SD 模組 (不用 顯屏放梗一邊... )
    設定多層換絲 (6 層 -自動暫停, 打印時設定, 可以用完6層再改)
    自動關機
    一鍵暫停換絲
    意外無電續印
     熱床/熱頭 溫度圖表
     不用 打印機資源 , Delta機或Scara手臂機 用都不會令 Firmware 不夠力 出現問題
     SD 卡升級 顯屏固件
     配合 Marlin 可顯示進度 LED ( 我們要求廠家加的功能 ... )
作者: fred2088    時間: 2019-3-19 22:51

回覆 41# fred2088


    加幅圖先 ...
2019-3-19 22:51


圖片附件: IMG-6580.JPG (2019-3-19 22:51, 38.41 KB) / 下載次數 15
https://www.hkepc.com/forum/attachment.php?aid=2115865&k=02db96cb62c8b046bcbf8a4d169abca4&t=1581951935&sid=1100L4Mr4YD


作者: qkuser    時間: 2019-3-19 23:23

回覆 42# fred2088
唔錯,你呢個幾多吋的?
作者: fred2088    時間: 2019-3-19 23:31

回覆 43# qkuser


    2.4寸 ...
作者: qkuser    時間: 2019-3-19 23:42

回覆 44# fred2088

好似仲有無線模組,你可以試埋個wifi 功能
作者: fred2088    時間: 2019-3-19 23:43

回覆 45# qkuser

3.5寸才有 ...
作者: qkuser    時間: 2019-3-20 00:00

回覆 46# fred2088
好似係,記錯左
作者: qkuser    時間: 2019-3-20 11:32

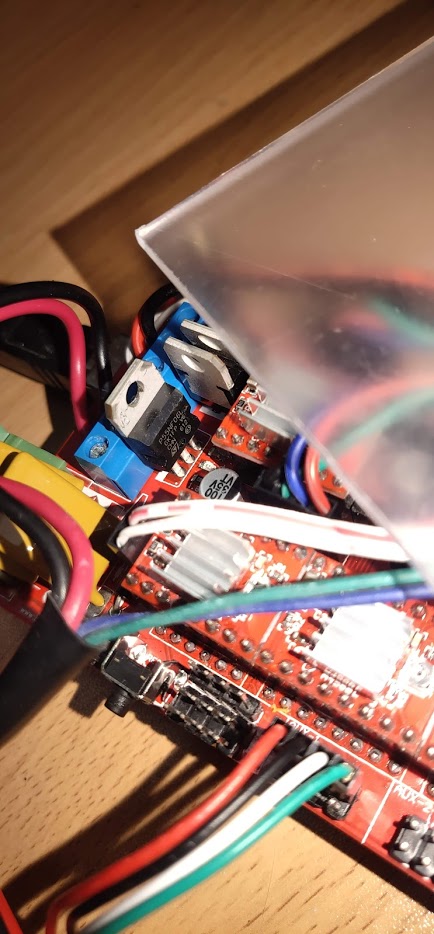

之前沒注意,今天意外發現,點解塊RAMPS 好似咁熱情, 即刻用熱像儀照一照,嘩。。。從熱像儀看到,其實除了fet 要換,連接電源輸入位也可能順便換埋去.
但用舊床時都無咁熱,明明舊床同新床功率差不多, 可能係舊床唔足功率,果然係虛不受補,塊RAMPS 的mosfet唔係好頂得住
要換床的自己注意一下
咁點好呢? 唔想再外加電路壙流, 但手上又沒有低壓大電流的fet .只好等下次入倉順手拎幾粒出來. 遲下再搞.
2019-3-20 11:24

2019-3-20 11:25


圖片附件: mosfet.jpg (2019-3-20 11:24, 98.61 KB) / 下載次數 15
https://www.hkepc.com/forum/attachment.php?aid=2115923&k=5ea37e65daa25ad659f6cb53cacdde5c&t=1581951935&sid=1100L4Mr4YD



圖片附件: IR_0051.jpg (2019-3-20 11:25, 45.09 KB) / 下載次數 14
https://www.hkepc.com/forum/attachment.php?aid=2115924&k=57e37d92ea51246875d285e29c96c72f&t=1581951935&sid=1100L4Mr4YD


作者: g2david    時間: 2019-3-20 11:35

回覆 48# qkuser


    用relay 先得
作者: qkuser    時間: 2019-3-20 11:39

回覆 49# g2david

唔想多夠野 可以唔洗,換fet 就ok . 粒p55nf06l 太雞.
作者: g2david    時間: 2019-3-21 09:40

回覆 50# qkuser


    加heatsink.
作者: qkuser    時間: 2019-3-21 09:46

回覆 51# g2david
都有諗過,但heatsink 可能都仲要加多把風扇仔先掂,換粒fet 2 元搞掂,我有零件的,但要入倉拎。
我手上只有高壓fet , 600V 以上的
作者: g2david    時間: 2019-3-21 10:04

我都有, 你要可以寄給你
作者: qkuser    時間: 2019-3-21 10:07

回覆 53# g2david

謝師兄,應該唔駛住,我呢個星期入倉拎出來就可以了.
作者: wsqws    時間: 2019-5-12 00:04

請問師兄仲可唔可以PM提供淘寶link,最近想入坑。

唔該哂。
作者: 3D_DIY    時間: 2019-5-12 12:10

求機link, PM please

via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: wingww    時間: 2019-5-24 07:59

求機link, PM please
作者: iamredfox    時間: 2019-5-31 00:02

師兄:
   求機link, PM please!

謝謝!
作者: hktungfai    時間: 2019-6-6 13:58

師兄,求機link,PM please!
作者: cyc1880    時間: 2019-6-26 08:43

qkuser 師兄:

求機link, 謝謝!
作者: enights    時間: 2019-7-3 12:59

師兄,求機link,THZ
作者: Offer    時間: 2019-7-3 13:23

要link請自行PM樓主,不用在此通知其他人


*********
版主示
作者: fred2088    時間: 2019-8-11 20:14

回覆 41# fred2088

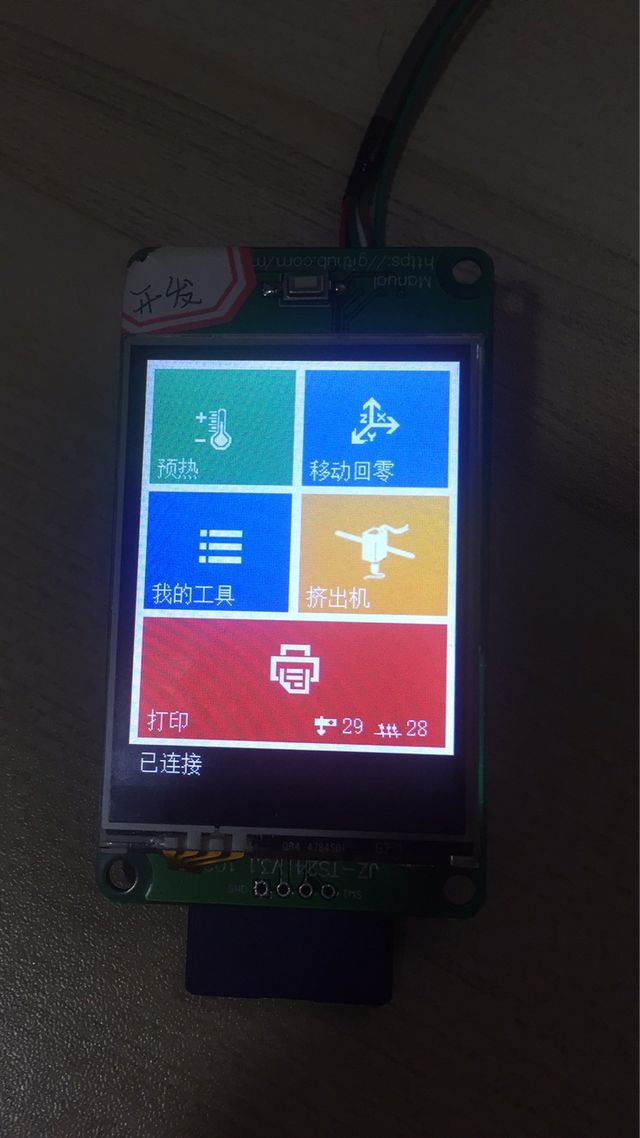

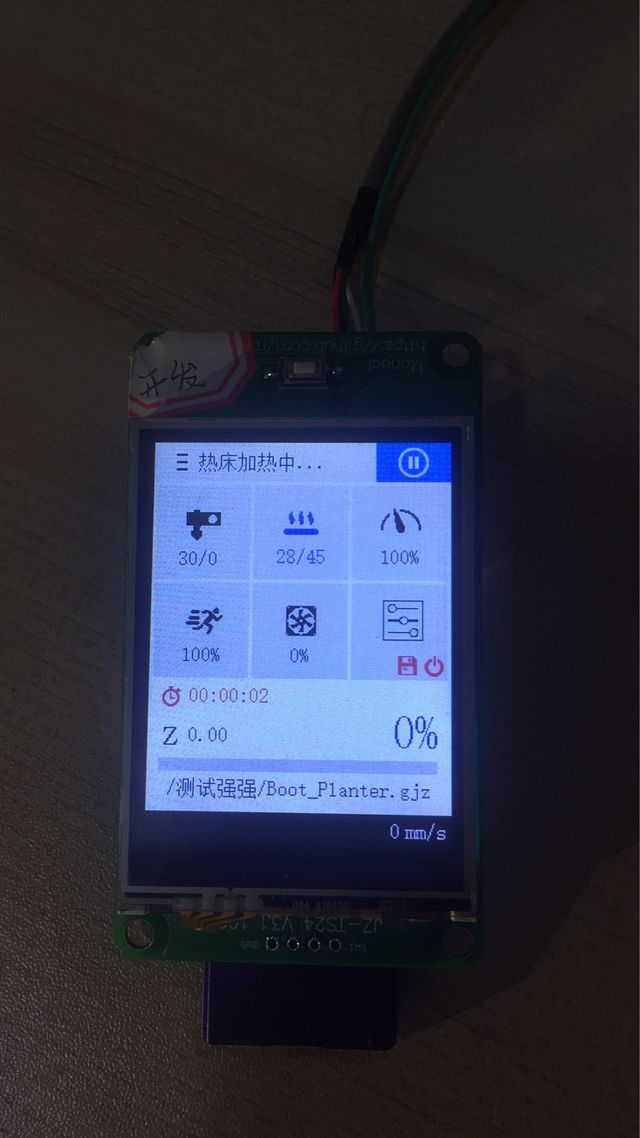

    這個 Mon 原來可直放 設定 ...
2019-8-11 20:14


圖片附件: JZ-TS24-3____(2.4)_portrait1.jpg (2019-8-11 20:14, 67.26 KB) / 下載次數 22
https://www.hkepc.com/forum/attachment.php?aid=2143301&k=4850fc39c10b9979aacbc1b04a8f0571&t=1581951935&sid=1100L4Mr4YD



圖片附件: JZ-TS24-3____(2.4)_portrait2.jpg (2019-8-11 20:14, 66.61 KB) / 下載次數 21
https://www.hkepc.com/forum/attachment.php?aid=2143302&k=fe3273404c6dd7b8e040dfff0fe96b17&t=1581951935&sid=1100L4Mr4YD


作者: palpatrick    時間: 2019-8-14 10:40

本帖最後由 palpatrick 於 2019-8-14 10:46 編輯
回覆  fred2088


    這個 Mon 原來可直放 設定 ...
fred2088 發表於 2019-8-11 20:14

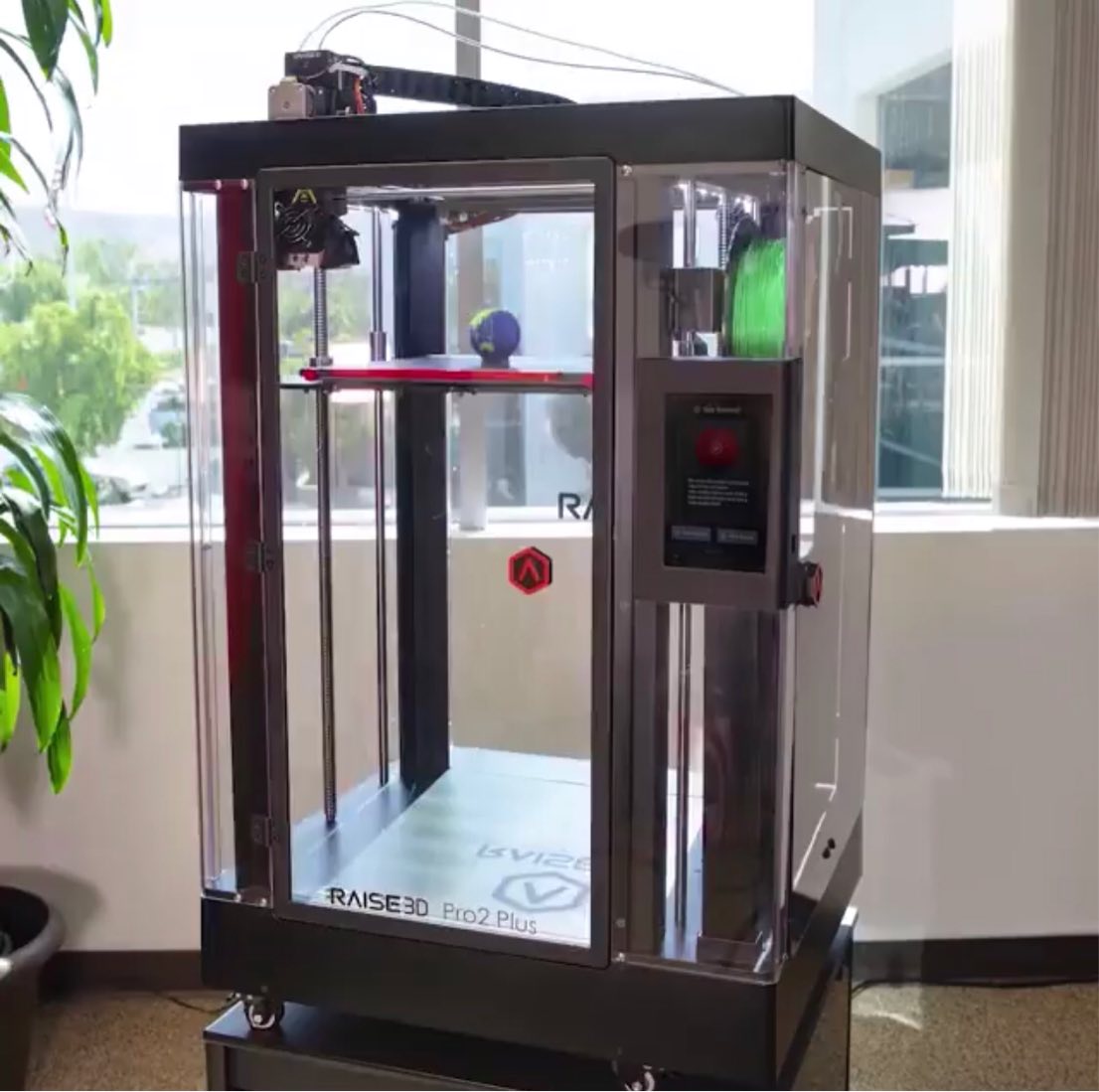

可以當升降機panel 用!仲有個緊急掣!


例子:

2019-8-14 10:40


圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(780F1).jpg (2019-8-14 10:40, 119.32 KB) / 下載次數 18
https://www.hkepc.com/forum/attachment.php?aid=2143779&k=f3a25ad753a6cb661f49d08c59c4abc7&t=1581951935&sid=1100L4Mr4YD


作者: fred2088    時間: 2019-8-14 12:48

回覆 64# palpatrick


    RAISE 的好像是 7寸 Andriod Pad ...
