作者: Yucie 時間: 2020-5-8 01:55 標題: 窗花晒衫桿
香港D 屋又細, 落雨室內晒衫又無位.

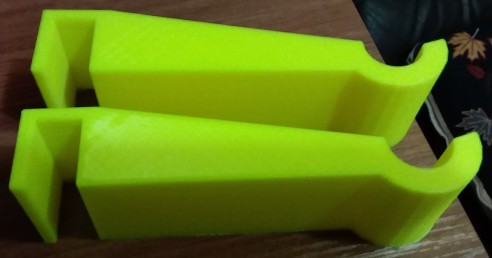

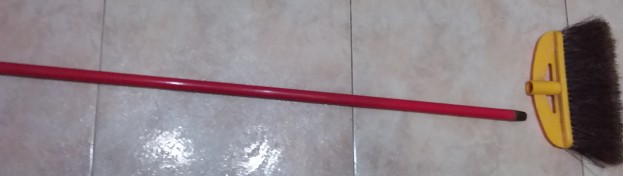

望住隻窗花靈機一觸, 印左2 個支撐工具及用掃把一把立馬成為晒衫桿.

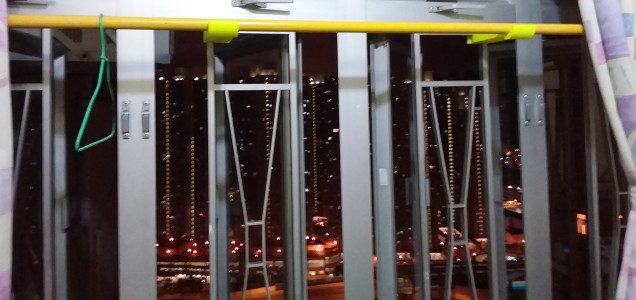

將支撐工具扣係窗花, 再將拆下來掃把柄放上去, 就成位一個室內晒衫桿
用完拆返落來, 唔阻外觀, 掃把仲可以一物二用.
有需要既朋友可以自己印.
下載地址
圖片附件: 20200508_010021.jpg (2020-5-8 01:51, 46.26 KB) / 下載次數 154https://www.hkepc.com/forum/attachment.php?aid=2191977&k=d25a6fadd76582c1d34a75214264de83&t=1781477482&sid=1gjN2Jpmimo
圖片附件: 20200508_010114.jpg (2020-5-8 01:52, 18.9 KB) / 下載次數 145https://www.hkepc.com/forum/attachment.php?aid=2191978&k=34eccfbd3ef35915ea383c76dc516570&t=1781477482&sid=1gjN2Jpmimo
圖片附件: 20200508_010333.jpg (2020-5-8 01:52, 20.98 KB) / 下載次數 177https://www.hkepc.com/forum/attachment.php?aid=2191979&k=d8d38a37db4277506faaad564aec6c46&t=1781477482&sid=1gjN2Jpmimo
作者: t9097 時間: 2020-5-8 09:52
提示: 作者被禁止或刪除 內容自動屏蔽
作者: t9097 時間: 2020-5-8 10:04
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Yucie 時間: 2020-5-8 10:30
單點唔太受力的，你見D狗臂/L架至少有兩個螺絲位，另外最好係做三角支撐，3d filament 本身強度同金屬差好 ...
t9097 發表於 2020-5-8 09:52

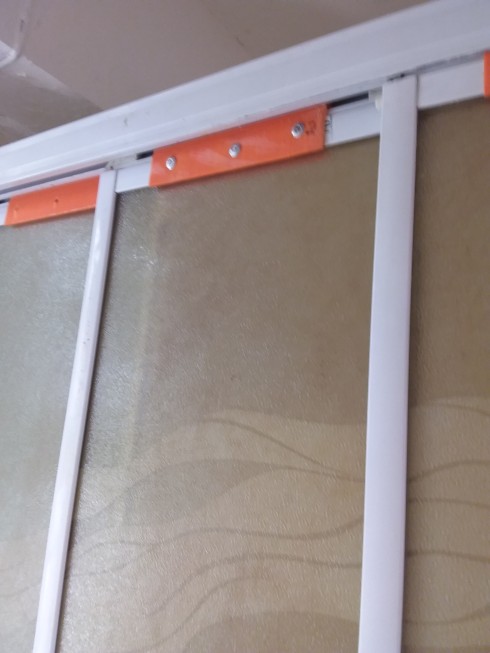

我知道D 料強度無金屬咁強, 不過我之前印左個企缸浴屏路軌爛左, 自己畫完用ABS 印左個來用.
都好實剩, 所以先整個晒衫桿來用
晒衫桿我卡住L 位仲好FIT , 試過用少少力都無事, 應該頂到10幾件衫, 如果爛左都係跌係屋內,
當下做實驗
圖片附件: 20200416_174203a.jpg (2020-5-8 10:29, 44.98 KB) / 下載次數 133https://www.hkepc.com/forum/attachment.php?aid=2191999&k=a9d7af7c53f43f52aa92009e59bad236&t=1781477482&sid=1gjN2Jpmimo
作者: whitelove1 時間: 2020-5-8 10:53
你屋企會唔會大風入屋，我怕大風D都頂唔住。
作者: t9097 時間: 2020-5-8 10:53
提示: 作者被禁止或刪除 內容自動屏蔽
作者: qkuser 時間: 2020-5-8 10:57

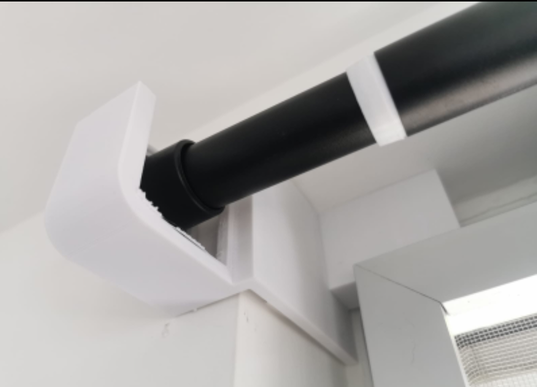

我都整過d 咁O既野，不過我係用來掛窗簾杆。廢事釘牆,咁整都好穩陣
圖片附件: Screenshot_20200508-104201.png (2020-5-8 10:56, 110.26 KB) / 下載次數 152https://www.hkepc.com/forum/attachment.php?aid=2192005&k=a04266d37c59991a5a4f3473f7759095&t=1781477482&sid=1gjN2Jpmimo
作者: Yucie 時間: 2020-5-8 10:58
本帖最後由 Yucie 於 2020-5-8 11:06 編輯
你屋企會唔會大風入屋，我怕大風D都頂唔住。
whitelove1 發表於 2020-5-8 10:53
好天當然唔會用呢個野, 有晒衫架都用咩.
我怕落雨晒衫無位, 先印個來用, 隻窗都關大半, 我估都唔會超級大風掛?
作者: Yucie 時間: 2020-5-8 11:04
你個路軌係直線拉力，衫架係槓桿。
t9097 發表於 2020-5-8 10:53
咁又係, 當做下實驗 OTL
如果有小型CNC用鋁做支撐架就正羅
唔知自己DIY 部50CMX50CM 既CNC 難唔難.......
作者: Yucie 時間: 2020-5-8 11:12
我都整過d 咁O既野，不過我係用來掛窗簾杆。廢事釘牆,咁整都好穩陣
qkuser 發表於 2020-5-8 10:57
如果再加摩打, 咁未可以自動拉窗簾?作者: t9097 時間: 2020-5-8 11:17
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Yucie 時間: 2020-5-8 11:23
我唔係話3d printing /abs唔可以用，只係你個設計冇考慮實際力學問題。
t9097 發表於 2020-5-8 11:17
我知你講印大D 三角型會食力好多, 不過印咁大個既話,
一來唔知要印幾耐
, 二來我怕睇唔到個卡位難裝
所以粗粗地印左呢個野
作者: qkuser 時間: 2020-5-8 11:38
我知你講印大D 三角型會食力好多, 不過印咁大個既話,
一來唔知要印幾耐, 二來我怕睇唔到個卡 ...
Yucie 發表於 2020-5-8 11:23

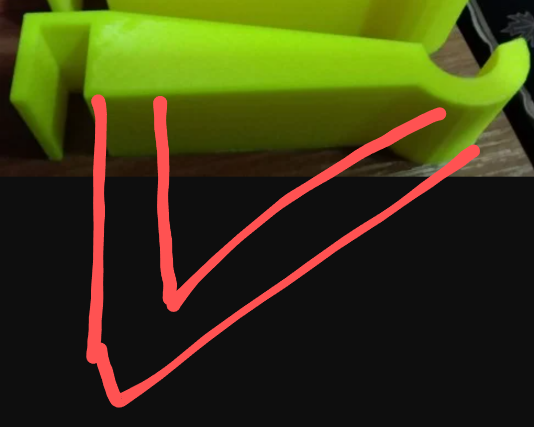

如果加返個支撐會受力好多， 始終未乾d 衫都幾重下
圖片附件: Screenshot_20200508-113258~4.png (2020-5-8 11:37, 84.13 KB) / 下載次數 121https://www.hkepc.com/forum/attachment.php?aid=2192016&k=a1931c912ae9286f9f1c5ffcba1d694e&t=1781477482&sid=1gjN2Jpmimo
作者: t9097 時間: 2020-5-8 11:41
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Yucie 時間: 2020-5-8 11:45
如果加返個支撐會受力好多， 始終未乾d 衫都幾重下
qkuser 發表於 2020-5-8 11:38
我畫之前都有想過你咁, 不過我未印之前, 我想過咁印可能好難最準個卡位(由下向上望住來掛)所以放棄左
宜家我未試過可以掛到幾多衫, 等用果時再報告惦唔惦, 斷左可能只比大家笑一笑
作者: Yucie 時間: 2020-5-8 11:51
冇話過要改大，你唔去唸點改當然唔知要印幾耐，如果改完好好多的話印耐少少有問題嗎？
另外你而家都裝到 ...
t9097 發表於 2020-5-8 11:41
YES SIR, 等試完呢個野惦唔惦
唔惦再改良, 我印呢個野都印左5 個鐘. 唔係印公仔都唔想印咁耐羅
作者: chow.cc 時間: 2020-5-8 12:06
個窗花口螺絲食得好少‧‧本身都唔係好穩‧
重掛咁多嘢上去‧好易整爛個窗花喎!
作者: Yucie 時間: 2020-5-8 12:08
個窗花口螺絲食得好少‧‧本身都唔係好穩‧
重掛咁多嘢上去‧好易整爛個窗花喎! ...
chow.cc 發表於 2020-5-8 12:06
無3D PRINTER 之前, 我呀媽都係一個窗花掛1,2 件衫十幾年
而家咁做會唔會重左好多頂唔順, 未試真係答唔到
作者: t9097 時間: 2020-5-8 12:17
提示: 作者被禁止或刪除 內容自動屏蔽
作者: chow.cc 時間: 2020-5-8 12:18
無3D PRINTER 之前, 我呀媽都係一個窗花掛1,2 件衫十幾年
而家咁做會唔會重左好多頂唔順, 未試真係答唔到 ...
Yucie 發表於 2020-5-8 12:08
就咁掛D衫上去當然冇問題‧D力係向下‧
加個架上去‧D力變咗向外拉‧好易拉鬆螺絲‧個架深度越大越..易鬆
作者: Yucie 時間: 2020-5-8 12:24
唔駛睇住印的，訓醒可以收貨。
t9097 發表於 2020-5-8 12:17
最慘我部3D PRINTER 係睡房, 熱就一齊熱, 嘈就只可忍.......
地方細, 無計
作者: t9097 時間: 2020-5-8 12:24
提示: 作者被禁止或刪除 內容自動屏蔽
作者: chow.cc 時間: 2020-5-8 12:29
好似上面有排打橫開的氣窗，掛上嗰度好似好好多。
t9097 發表於 2020-5-8 12:24
係‧掛係窗框都唔錯!
作者: Yucie 時間: 2020-5-8 12:30
好似上面有排打橫開的氣窗，掛上嗰度好似好好多。
t9097 發表於 2020-5-8 12:24
普通情況下, 高過頭要搵野踏住先去到果個高度裝支撐架, 唔方便用完即拆
而且又唔打算長期掛係度, 只係落下雨無位晒衫時幫補下, 所以就設計成咁
設計唔好請大家見諒
作者: chow.cc 時間: 2020-5-8 12:36
, 所以就設計成咁
設計唔好請大家見諒
Yucie 發表於 2020-5-8 12:30
唔關你事‧只怪窗框用料太薄‧
作者: xo_ox 時間: 2020-5-8 13:25
Test ! and let us the result
作者: Yucie 時間: 2020-5-8 16:37

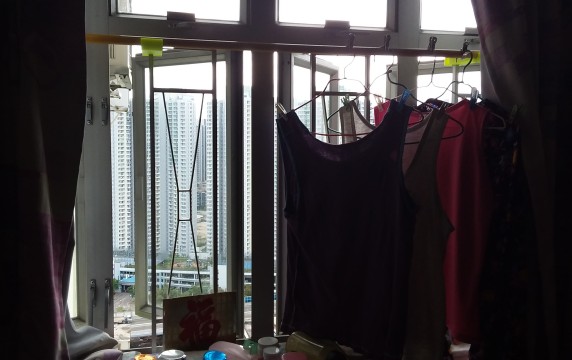

剛剛試左吊4 件衫無左3 份 1 支柄, 我然後我再試用了按下去(我估4-5KG 力)都好穩陣
可能夏天D 衫薄無咁重, 我估就算加多10年衫都可以頂得住
圖片附件: 20200508_162759a.jpg (2020-5-8 16:33, 42.23 KB) / 下載次數 187https://www.hkepc.com/forum/attachment.php?aid=2192059&k=0a7752f5a345fbe6fafed91c330e1852&t=1781477482&sid=1gjN2Jpmimo
