標題: [操作疑難] 係咪壞底板? [打印本頁]

作者: -13-    時間: 2021-1-9 06:04     標題: 係咪壞底板?

本帖最後由 -13- 於 2021-1-9 07:39 編輯

主角係一部好舊既DELTA
形號係biqu magician

主要有幾個情況出現:
1.有時開始PRINT就縮埋一邊,到左END都唔識停
2.有時PRINT到一半會完全停頓,噴頭自然冷卻,

TOUCH MON有反應,但篤多幾吓會話系統繁忙(唔知忙緊乜)

如果以上兩個情況無發生
打印大致正常,成品質素都唔錯
但好大機會發生另一個情況

3.PRINT完之後唔識AUTO HOME
即係噴頭停響印件既最後位置,然後自然冷卻
試過第二朝起身,成個噴咀埋左響印件入面

拆左塊板出黎,係連驅動都焊死既一體板黎
TOUCH MON又係訂造
所以如果要換板既話就要換埋MON
除左板之外,我都有懷疑過係咪隻12V10A火牛唔穩定
但諗唔到方法測試(有他錶但唔識用)

有冇師兄可以比吓意見或者分享吓經驗?
作者: wl00154014    時間: 2021-1-9 10:49

咩機,板係邊隻,有無相睇睇?
作者: t9097    時間: 2021-1-9 11:15

回覆 1# -13-

可以清下底板D麈,如果摸落去辣手的話加多把風扇吹下。
至於火牛有冇Spare 12v 牛試下?5A或以上都ok的。
搞唔掂就問下間廠可唔可以配返塊底板, 相信都係100蚊到。
作者: ustkl    時間: 2021-1-9 14:23

本帖最後由 ustkl 於 2021-1-9 14:27 編輯

似係read error, 換過張SD卡試下, 冇就format 一次
作者: -13-    時間: 2021-1-9 14:34

本帖最後由 -13- 於 2021-1-9 14:35 編輯


2021-1-9 14:27

2021-1-9 14:27

2021-1-9 14:27

2021-1-9 14:27

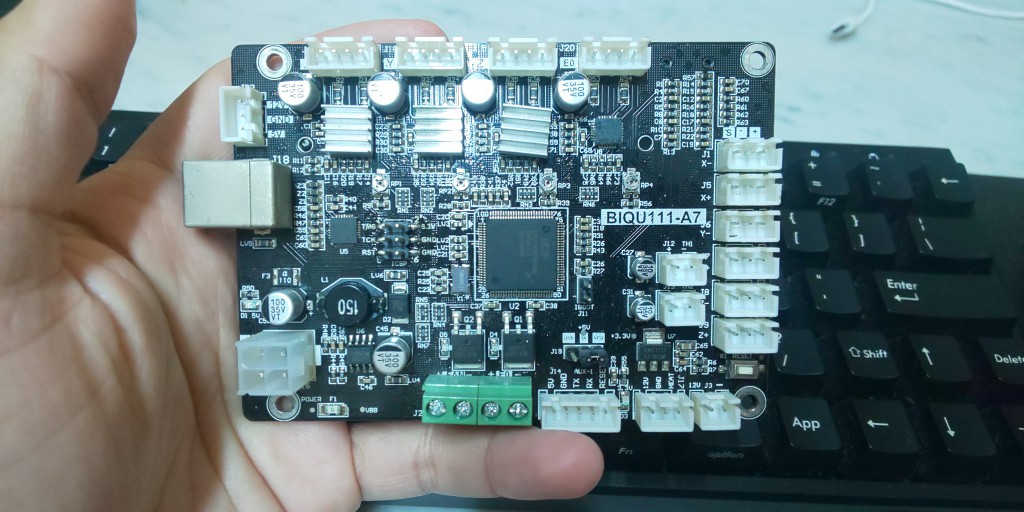

塊板拆出黎既時候臘臘令 完全無塵
不過諗落過熱都有可能,試一試改裝風扇先

5A就夠啦? 不過搵哂全屋最多都係得12V3A
跟住靈機一觸加把心一橫
......不如改裝電腦火牛試吓
轉頭報告

如果真係去到換板
就換番啲大路底板啦
官方果邊問嘢完全唔覆0RZ

READ ERROR !?
講開張卡真係成日接觸不良
即刻去試試!!!

圖片附件: DSC_0366.jpg (2021-1-9 14:27, 143.71 KB) / 下載次數 2
https://www.hkepc.com/forum/attachment.php?aid=2242556&k=e5165a8873fed4d3570a46cc4380f41b&t=1614840545&sid=VlwbtBAguy



圖片附件: DSC_0367.jpg (2021-1-9 14:27, 130.44 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2242557&k=62441802367a7990e3aed5d61b244623&t=1614840545&sid=VlwbtBAguy



圖片附件: DSC_0368.jpg (2021-1-9 14:27, 111.76 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2242558&k=06d2ede0b252eaca52b5dd3d8e88a94d&t=1614840545&sid=VlwbtBAguy



圖片附件: DSC_0369.jpg (2021-1-9 14:27, 94.21 KB) / 下載次數 2
https://www.hkepc.com/forum/attachment.php?aid=2242559&k=6141dba444f05725d61ebc36fbac4285&t=1614840545&sid=VlwbtBAguy


作者: -13-    時間: 2021-1-9 19:19

本帖最後由 -13- 於 2021-1-9 19:40 編輯

做左以下一大堆動作

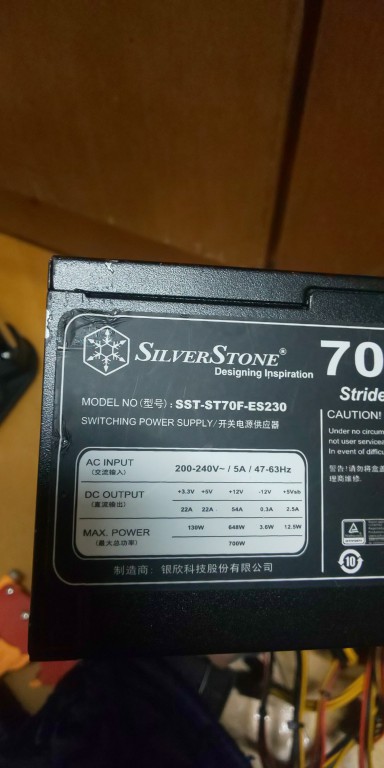

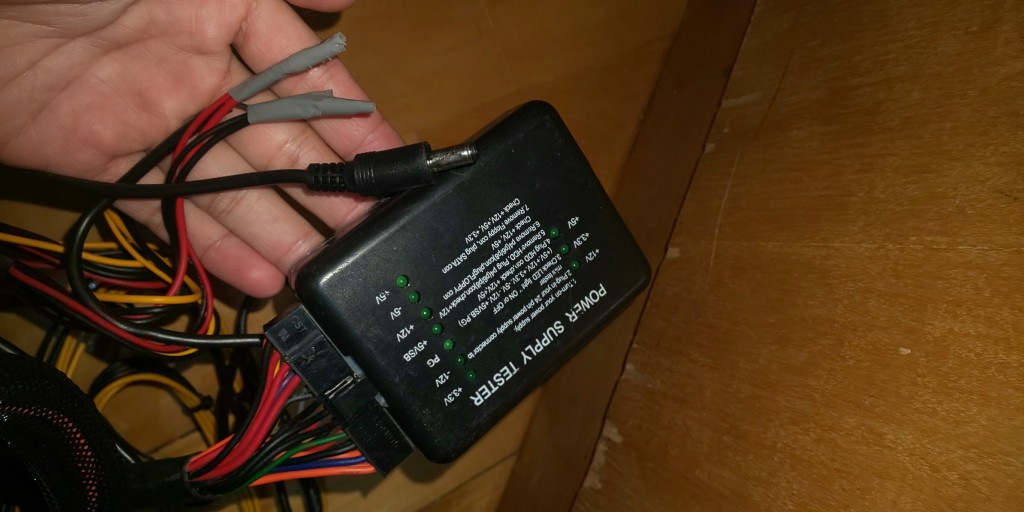

1.將電腦火牛4P頭轉做5.5X2.1頭
2021-1-9 18:53

2021-1-9 18:53

PS.圖中駁紅色線係錯誤做法XD
原來果條5V黎
不過用5V都著到機,只係唔夠力推犘打
之後改番駁黃色線
但睇黎唔關火牛事

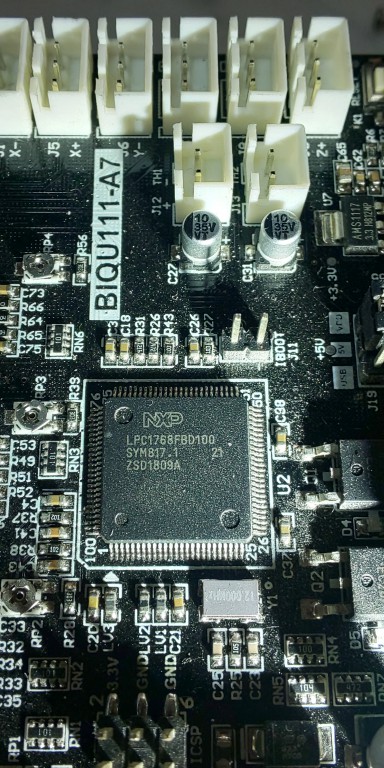

2.幫CPU加左散熱
2021-1-9 18:53


3.換左另一張記憶卡->出現過一次印印吓停左
再換另一張記憶卡->都有印印吓停左既情況出現
同一個GCODE
而家再試印緊第二個GCODE
睇吓會唔會再停+印完識唔識AUTO HOME

PS.呢部機有專用版本既CURA
但有時會印容量奇細既GCODE
例如正常7000KB 佢會出66KB

4.調平調左粒幾鐘0RZ
響調平過程中發現
唔識停END STOP既問題
原來係導管太長AUTO HOME果陣夾住左

PS.都仲係唔平(燦笑

圖片附件: DSC_0370.jpg (2021-1-9 18:53, 130.11 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2242604&k=49828a695838646957b5514158f36ec5&t=1614840545&sid=VlwbtBAguy



圖片附件: DSC_0371.jpg (2021-1-9 18:53, 59.22 KB) / 下載次數 2
https://www.hkepc.com/forum/attachment.php?aid=2242605&k=c6b50d227ff3aefe6fe5f8d27d1f3452&t=1614840545&sid=VlwbtBAguy



圖片附件: DSC_0372.jpg (2021-1-9 18:53, 99.31 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2242606&k=ccdf7907b321dd932bbc8de214795534&t=1614840545&sid=VlwbtBAguy


作者: ustkl    時間: 2021-1-9 20:32

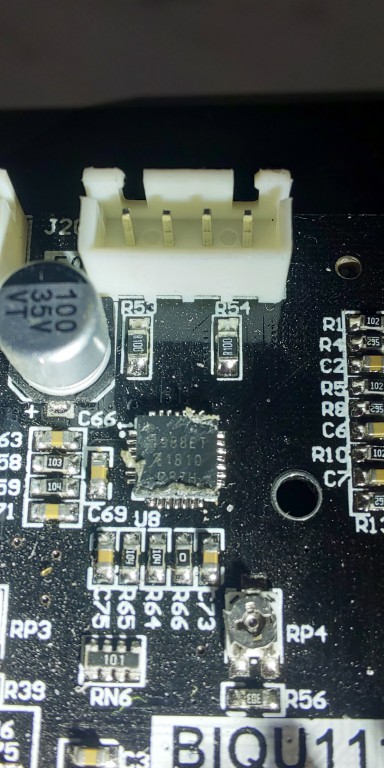

塊主板最右手邊嗰一粒stepper drive 冇左塊散熱片, 應該係extruder. 仲有唔好忘記你部機除左主板仲有一塊LCD. 我覺得LCD有問題的可能性更高.
作者: -13-    時間: 2021-1-9 21:08

塊主板最右手邊嗰一粒stepper drive 冇左塊散熱片, 應該係extruder. 仲有唔好忘記你部機除左主板仲有一塊LC ...
ustkl 發表於 2021-1-9 20:32



OH~果粒晶片都要散熱器?
咁就頭痕喇,手頭上果啲用哂
而且咁細粒=.=
要再搵搵先得

LCD出問題?
可唔可以講多少少?
完全無諗過有機會係LCD 囧RZ

暫時印左三四次圓餅未見有停機情況
而家再試印啲大啲既嘢

搵吓有冇嘢代替到散熱片先=.=
作者: t9097    時間: 2021-1-9 21:21

你DlY電源最緊要睇清楚pinout  同用multimeter check 下先,另外heatsink 呢樣野你印到咁上下 揾手摸下辣手至考慮加啦。
作者: -13-    時間: 2021-1-9 21:44

本帖最後由 -13- 於 2021-1-9 21:56 編輯
你DlY電源最緊要睇清楚pinout  同用multimeter check 下先,另外heatsink 呢樣野你印到咁上下 揾手摸下辣手 ...
t9097 發表於 2021-1-9 21:21



有隻他錶響屋企
但我唔識用

大電唔夠膽搞
5V 12V先夠膽亂咁搞吓XD

溫度我再觀察吓先0.0
作者: ustkl    時間: 2021-1-9 23:45

本帖最後由 ustkl 於 2021-1-9 23:46 編輯

睇你之後啲圖散熱片又走返出嚟

你呢個時得時唔得嘅情況,好大機會係讀取問題或者信號傳送問題, sd插座應該放喺lcd上面, lcd又要經過條線電線落主板 所以呢兩個地方出問題嘅機會最大。 塊底板會壞嘅零件多數係stepper driver, 或者發熱頭嘅Mos管。 呢啲嘢如果係壞嘅話通常就一定乜都做唔到, 好少話係時得時唔得。

via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: wl00154014    時間: 2021-1-10 00:04

回覆 5# -13-

   唔似壞
    覺得係本身印個檔案有問題
作者: -13-    時間: 2021-1-10 03:09

本帖最後由 -13- 於 2021-1-10 03:10 編輯

MON同SD係一體式
五芯包哂TOUCH MON同埋SD
都幾犀利-.-

印緊件8粒鐘既件
暫時印到33%無事無幹仲印得好靚

既然有嘢壞就用唔到
咁睇落真係似GCODE或者讀卡問題
竟然唔係壞底板0.0...

唔該哂各位師兄
我再試試佢
