作者: ustkl 時間: 2021-6-6 05:26 標題: P仔 CoreXY 登場
本帖最後由 ustkl 於 2021-6-6 18:21 編輯
承蒙各位師兄師姐嘅眷顧, P仔響本地3DP界都算係佔咗一小片位置. 呢幾年都踢咗唔少新手入坑. 雖然有一部分玩兩玩就放埋一邊, 不過亦都有朋友因為部機嘅啟蒙發展咗自己嘅事業出嚟, 都算老懷安慰啦.
不過而家啲大陸機越嚟越平, 而且已經脫離咗垃圾嘅階段. 亦都多咗好多代理唔使上淘寶隔山買牛. 所以競爭都好大, 論規格表面上P仔真係輸蝕左少少嘅 (講到表現就當然唔係啦)
搞咗咁多年入門Delta都係求變嘅時候啦, 雖然之前搞過高級大部嘅Delta, 不過覺得Delta越大部就會越高, 感覺越阻地方. 諗諗下都係四方形面積比較實用, 就不如試下搞CoreXY 啦.
自己嘅設計取向一向都係目標為本簡單直接. 設計嘅過程嘅後段就係將啲嘢盡量簡化, 越簡單鑊氣氣就會越少, 部機就會越好用 (當然有用嘅嘢係唔會刪除啦)
其實驟眼睇都係四四方方, 究竟又有乜嘢特別之處呢.
圖中係200mm版本, 簡單解釋一下結構, 其實都係好普通嘅底面兩塊鋁合金Cutsheet中間夾住啲類型材, 花多少少用2040型材會穩陣好多左右再加多條橫樑噉就超硬淨啦. P系列設計都有一個特點, 就係攞位攞到幾盡下, 打印尺寸204x204mm, 但係機身框架佔地只有320x340mm

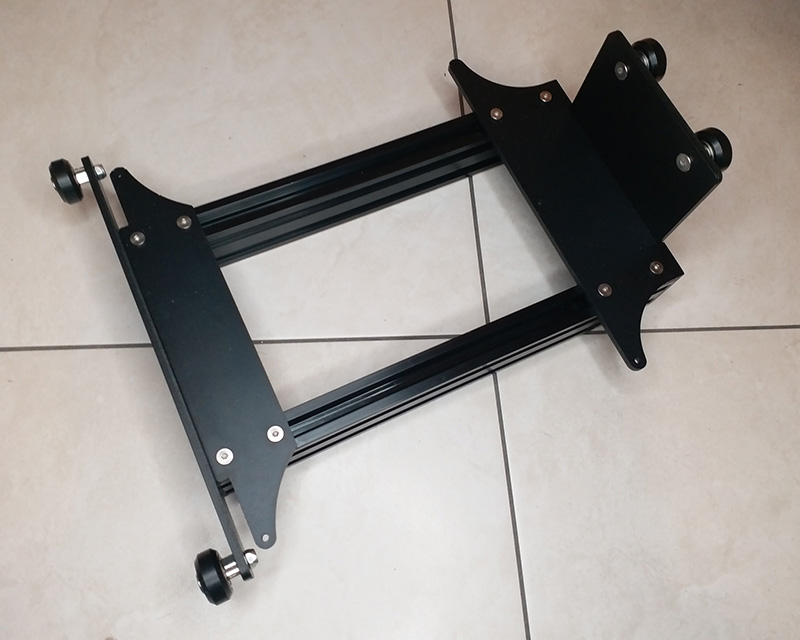

呢部機最大嘅特點就係個Z平台, 有別於一般機器用光軸, 用上Openbuild 滑輪, 而且係前2後4 共六個. 所以無論前後左右方向都Guide住咗, 唔會好似以前用光軸嗰啲成個平台可以搖下搖下. 個平台由2040型材同埋cutsheet組成所以好穩陣, 一條螺絲桿就可以順滑升降, 放喺左邊, 因為嗰度係成個平台邊緣嘅中心點, 放響嗰度剛性就最高啦.

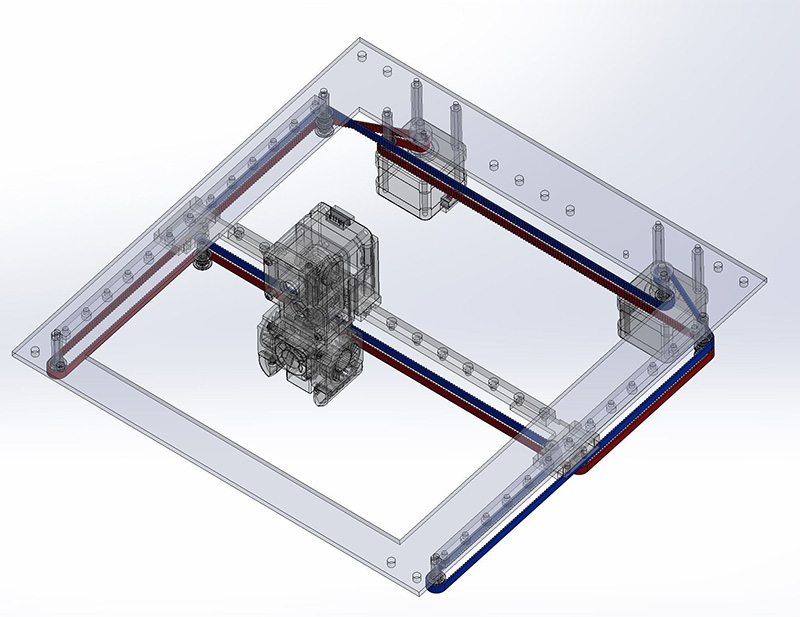

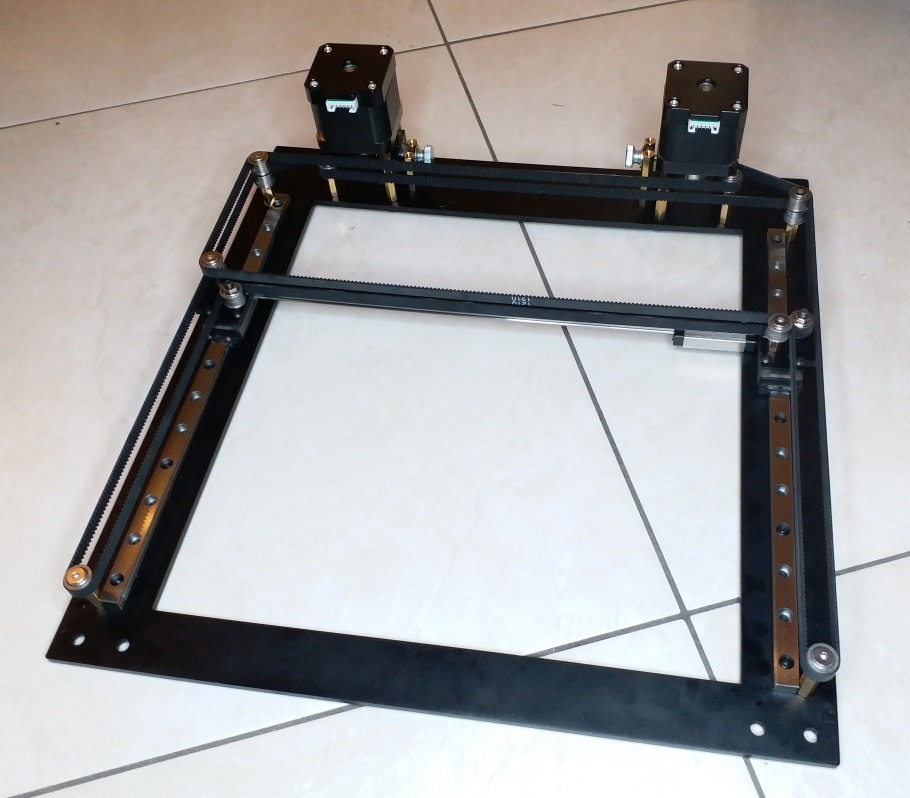

至於Corexy 部分, 好簡單咁將直線導軌上落塊板度, 安裝惰輪Bearings利用了 唔同長度嘅銅柱. 呢部分已經將零件數量減至最少啦. 不過有樣野唔慳得, 圖中呢個係比較先進嘅Corexy 皮帶路徑. 優點係摩打動力點同埋印頭拉力點兩邊嘅皮帶長度相約, 唔會一邊好長一邊好短所以拉力會比較平均, 因為噉樣用長咗100mm皮帶同埋用多咗8個惰輪Bearings.

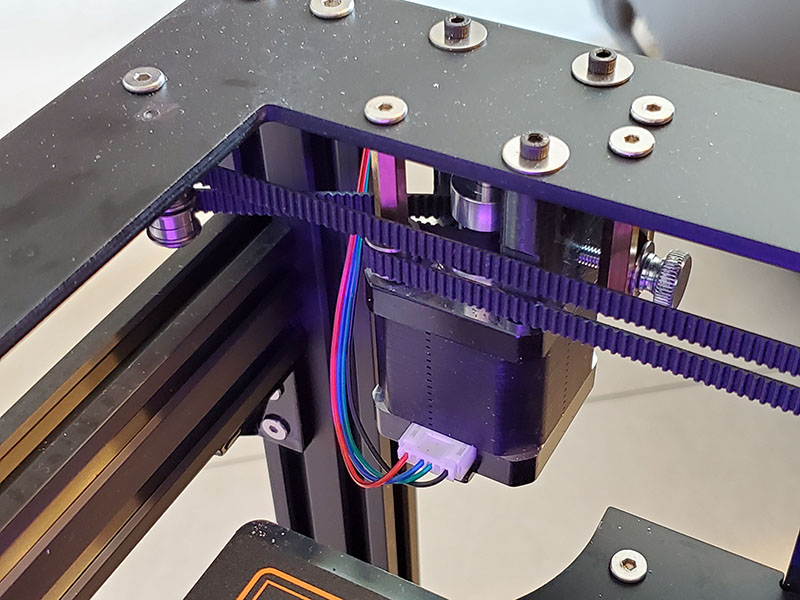

略為鬆一鬆固定摩打嗰三口螺絲, 再用粒用手擰螺絲就可以調校皮帶鬆緊, 調好之後上返實個摩打就完成, 都算做幾方便啦

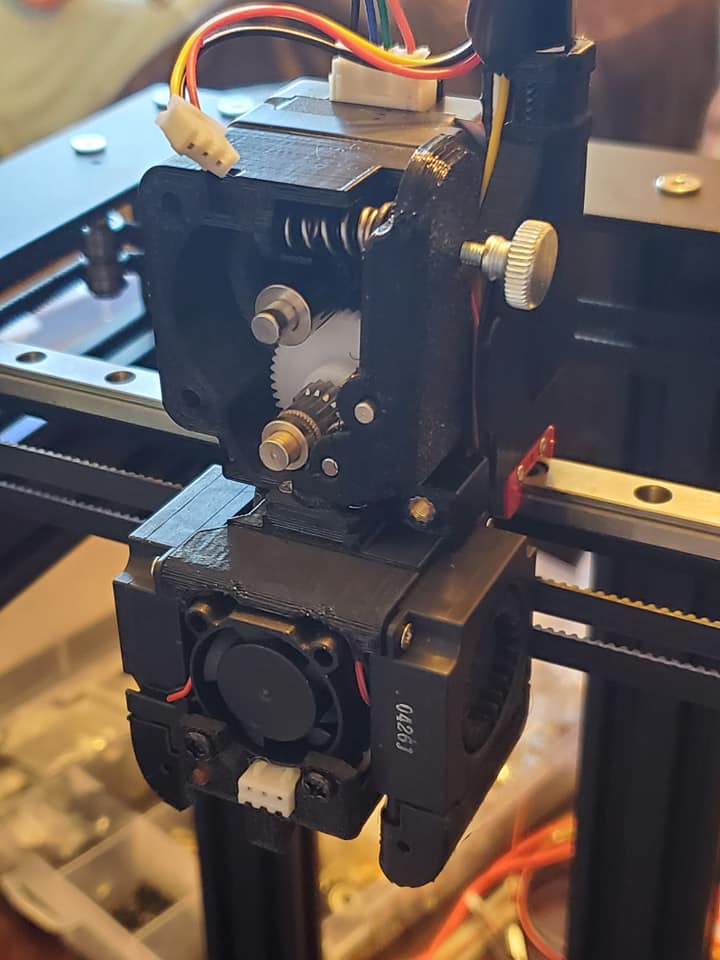

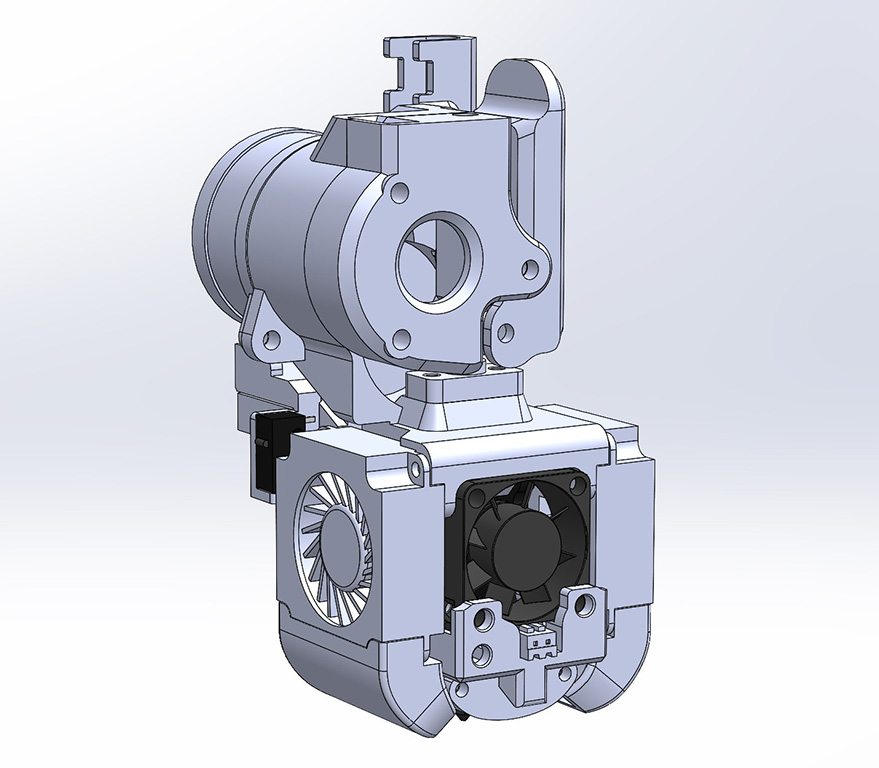

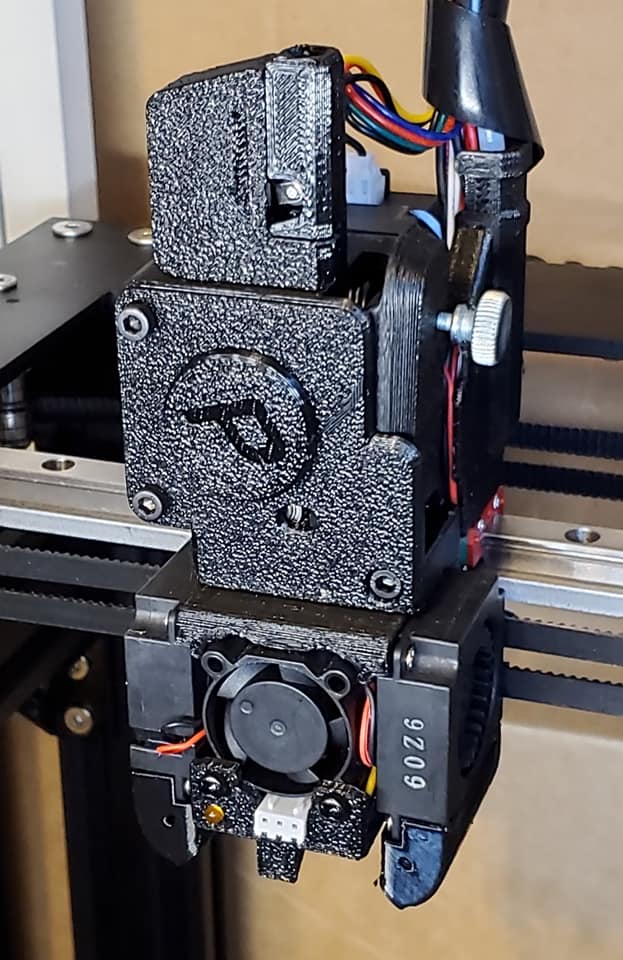

打印機嘅核心, 呢個亦都係花得最多時間設計嘅一部分, 今次連extruder 都整合一齊, 採用了BMG dual gear 那套齒輪，但佈局略為修改， 推料齒與打印頭的距離比原版BMG更近， 按住入料亦都比原本的拉開入料順手, 重量會盡量偷輕, 大約300g左右, 已經包括了Hotend 同埋三把風扇. 頭頂插上度身訂造的斷物料偵測器. 摩打軸心插上一件膠件顯示運作狀態.

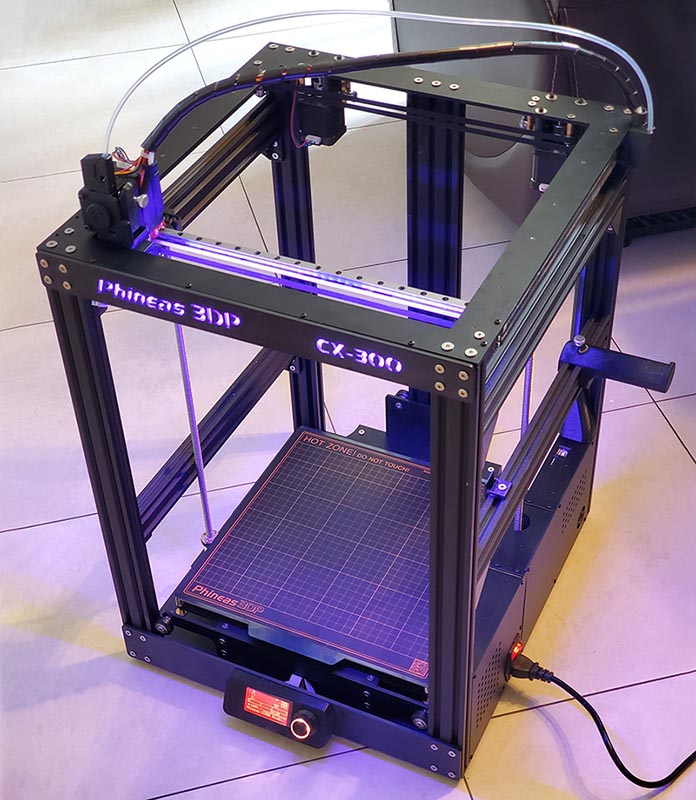

呢張圖係能夠印300x300啲大版本, 設計套路同200大致一樣, 不過因為部機大左有d部分需要加強, 每邊加多一條橫樑, 後邊中間柱改用2060, 前面上下亦都用上了兩片鋁合金cutsheet加強剛性. 由於設計攞位攞得好盡,佔地比只能印250x250 的Ender 6更小.

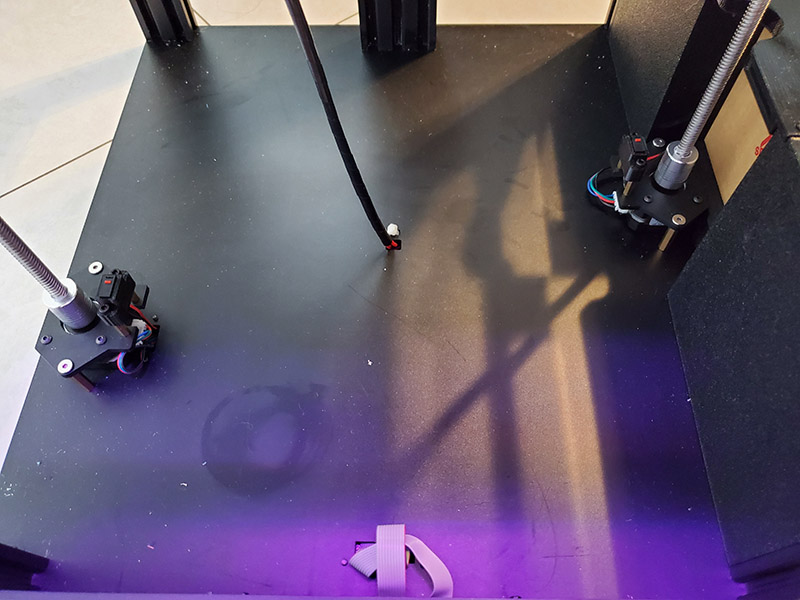

部機大咗就要用兩條螺絲桿先至夠穩陣, 點解一前一後嘅?當然係好啲先至敢擺啦. 細心留意嘅話有兩條螺絲桿亦都有兩個endstop switch. 呢部機係Z Home max嘅

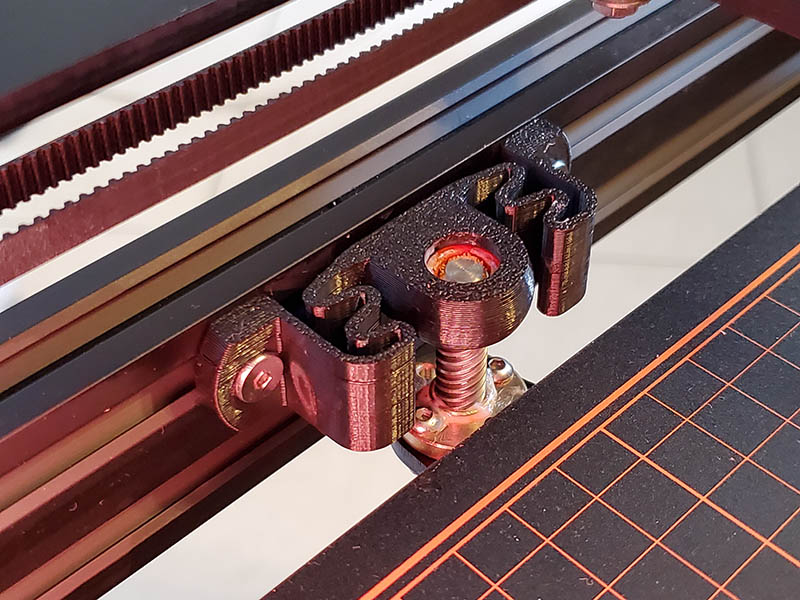

很多朋友都將Z wobble 歸咎了螺絲桿。其實主要原因都係Z 管得唔夠硬， 被螺絲桿的螺紋帶住走。只要管好Z滑動， 並且給螺絲桿有一點浮動空間就可以大大改善， 其實好多機器螺絲桿個頂都係好自由咁冇任何管束， 不過由於呢部機係home max, 個平台home落到底條螺絲桿頭可能會搖得好勁, 雖然對功能冇任何影響但係唔好睇所以整嚿咁嘅嘢略為管束下佢。

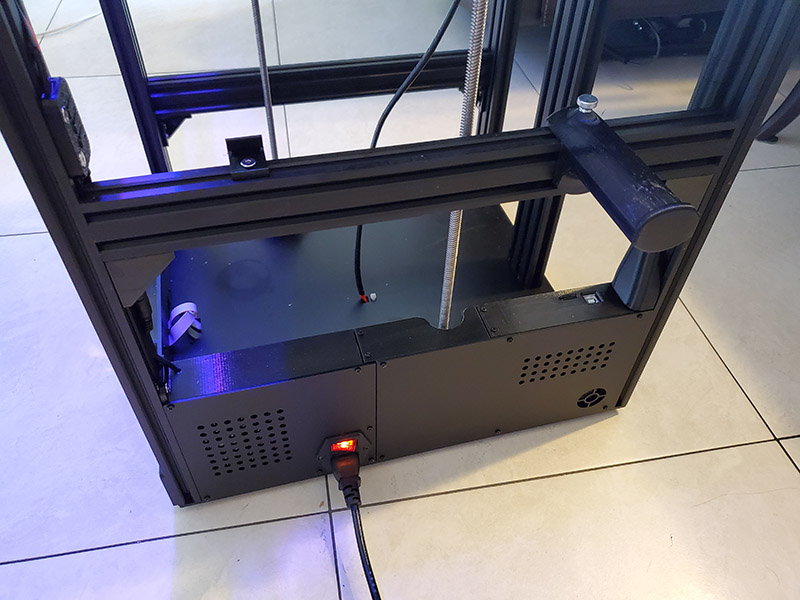

右邊兩條鋁型材之間有很多空位用嚟放電源電子元件就剛剛好。電線膠料放曬響右邊, 左邊同背脊就可以拍埋牆啦

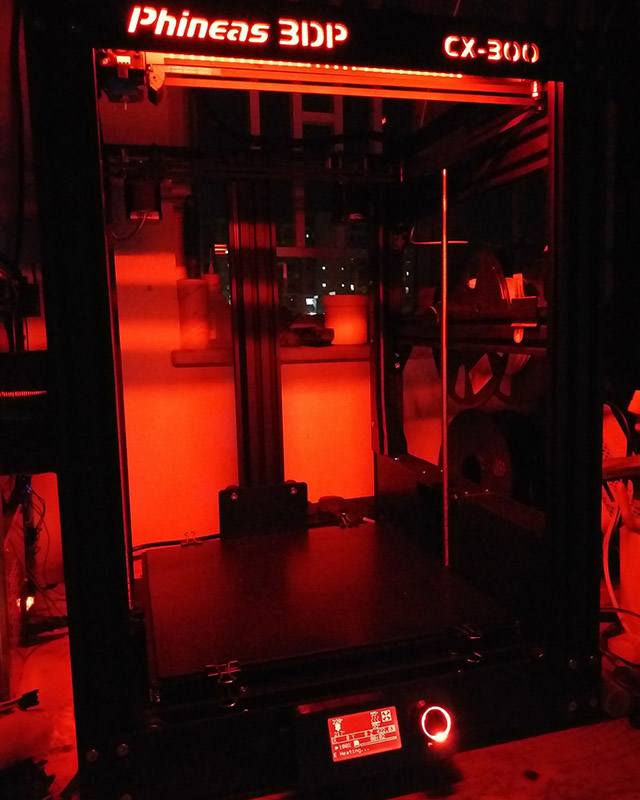

由於所費無幾, 所以加左條RGB燈條, 當堂sharp醒咗, 除咗可以照平台仲可以照招牌. 正正經經用嘅話可以Set白燈, 當然仲可以set紅橙黃綠青藍紫亦都可以set 變色閃燈呼吸燈等等(不過很抱歉冇ARGB變色走馬燈) 真係夠曬光污染啦.
搞得CoreXY, 當然仲會再諗下新搞作, 之前玩過一輪切換式雙頭Delta, 不過搞搞下就冇搞. 唔知點解, 印單色係唔會覺得淨係得一隻色, 不過印雙色嘅時候就會覺得”淨係得兩隻色咋”.
不過響Delta玩多過兩隻色真係有啲難度(唔好同我講用大文頭).. 唯有寄望CoreXY.喇.
圖片附件: 20210604_124832.jpg (2021-6-6 05:16, 132.77 KB) / 下載次數 299https://www.hkepc.com/forum/attachment.php?aid=2266785&k=ed7165487cd8c890d82e076ff20ac70e&t=1782022090&sid=3sP3sPw27q
圖片附件: 20210604_125050.jpg (2021-6-6 05:16, 119.49 KB) / 下載次數 329https://www.hkepc.com/forum/attachment.php?aid=2266786&k=378aada72efc80e1ce4c762cfcdcfeae&t=1782022090&sid=3sP3sPw27q
圖片附件: 20210604_125119.jpg (2021-6-6 05:16, 127.94 KB) / 下載次數 281https://www.hkepc.com/forum/attachment.php?aid=2266787&k=7b12ccedc5d78764e9e2d96c2a828b7e&t=1782022090&sid=3sP3sPw27q
圖片附件: 20210604_125140.jpg (2021-6-6 05:17, 138.13 KB) / 下載次數 268https://www.hkepc.com/forum/attachment.php?aid=2266788&k=71e4a617111d3b436eeb0a2e260bf042&t=1782022090&sid=3sP3sPw27q
圖片附件: 20210604_125348.jpg (2021-6-6 05:17, 129.94 KB) / 下載次數 294https://www.hkepc.com/forum/attachment.php?aid=2266789&k=408ddaf5c7cbffbc5d1e6b99ac164092&t=1782022090&sid=3sP3sPw27q
圖片附件: 101796494_10220787406852990_8756652088420728832_n.jpg (2021-6-6 05:17, 126.79 KB) / 下載次數 252https://www.hkepc.com/forum/attachment.php?aid=2266790&k=c89fb37a207aed8932170001337a9e9c&t=1782022090&sid=3sP3sPw27q
圖片附件: 121055349_1823961654409652_3033789740714410007_n.jpg (2021-6-6 05:17, 139.68 KB) / 下載次數 290https://www.hkepc.com/forum/attachment.php?aid=2266791&k=6b48a8dec660aca579db347d66d9d161&t=1782022090&sid=3sP3sPw27q
圖片附件: 124911142_1856578481147969_7477660879948759059_n.jpg (2021-6-6 05:17, 132.78 KB) / 下載次數 299https://www.hkepc.com/forum/attachment.php?aid=2266792&k=730993ec73b72deb2c9cc4007259425b&t=1782022090&sid=3sP3sPw27q
圖片附件: 137541308_1906694732803010_4374255564434010354_n.jpg (2021-6-6 05:17, 119.87 KB) / 下載次數 294https://www.hkepc.com/forum/attachment.php?aid=2266793&k=6b3ddffa518da0e130eddef7e51f0ef2&t=1782022090&sid=3sP3sPw27q
圖片附件: 125132146_1855594027913081_8389477398337201125_n.jpg (2021-6-6 05:17, 116.73 KB) / 下載次數 295https://www.hkepc.com/forum/attachment.php?aid=2266794&k=7e77cb070b3ddf7f1eb58f1cecb50074&t=1782022090&sid=3sP3sPw27q
圖片附件: 189126616_10223637642267094_1686483973770368530_n.jpg (2021-6-6 05:18, 87.46 KB) / 下載次數 283https://www.hkepc.com/forum/attachment.php?aid=2266795&k=ba2ce0e90f2e787a2e01aa2424f165d5&t=1782022090&sid=3sP3sPw27q
圖片附件: 194360358_10223637641947086_12295450243178038_n.jpg (2021-6-6 05:18, 58.34 KB) / 下載次數 272https://www.hkepc.com/forum/attachment.php?aid=2266796&k=9d825fff07d375937525f04e17aa5417&t=1782022090&sid=3sP3sPw27q
作者: alancck 時間: 2021-6-6 11:02
ching嘅機係要啲初哥
受夠淘佬啲三尖八角平價機，
至知ching嘅機係物有所值，
而且香港係靠質素建立品牌，
鬪平鬪賤唔會係香港嘅強項，
ching對3d打印嘅貢獻有目共睹
作者: ustkl 時間: 2021-6-6 12:59
本帖最後由 ustkl 於 2021-6-6 23:06 編輯
回覆 2# alancck
平價大陸機已經進步咗好多, 不過都要睇下你識唔識玩同埋好唔好彩, 因為QC bug 點都會有, 新手係好難察覺. 以 Ender 3為例子, 有啲朋友買咗返去可以爽爽用, 有啲朋友買咗返去印極都係一pat屎調唔到平. 可能主要原因都係嗰批滑輪嘅質素.
之前出過Post, 發現市面上能夠買到嘅滑輪普遍都有以下問題, , 如果你識解決嘅話. 啲轆仔可以爽到直線導軌噉. 如果你部機粒粒個車轆都perfect噉就恭喜你啦. 萬一有幾個有一啲虛位. 如果響Y平台, 由於Ender3只係夾住一條2040嘅型材 (3 Pro 改咗用4040) 響滑輪夾住咁窄嘅嘢去承托一個20幾cm嘅平台. 滑輪有一小點虛位平台就會放大, 所以搞到有啲師兄調極都唔平要成日再調過.
不過CR嗰啲轆仔都算係幾好架啦, 再平一個級數嗰啲,啲轆仔可能off centre, 響條路軌行嘅時候一路瞌下瞌下添啦. (據我所知嗰啲轆仔嘅生產過程, 首先係啤出嚟, 之後會用車床車返圓個外皮. 如果為左省成本skip左呢個步驟個轆就有可能唔夠圓)
除此之外呢啲機都係預你會改裝, 無論係花大錢改裝定係動腦筋用少少錢改裝. 改裝方法可以話係層出不同, 我去過一個台灣FB Group, 居然有人覺得啲轆係冇可能搞掂時光倒流整咗套光軸改裝套件, 竟然真係會有人買. 其實我響大小討論區同埋FB Group 都提供過一啲唔使點樣花錢嘅解決方法, 不過而家嘅資訊量實在太大所以應該石沉大海有緣先至會見到.
作者: -13- 時間: 2021-6-7 08:15
請問第一張圖係咩畫圖軟件黎?
作者: HK_MUSIC 時間: 2021-6-7 13:28
可能有好多啲師兄係想由200*200升級去300*300
作者: ustkl 時間: 2021-6-8 10:37
本帖最後由 ustkl 於 2021-6-9 02:37 編輯
回覆 5# HK_MUSIC
用開100嗰啲想升級做200, 用開200嗰啲想升級做300. 正所謂一寸長一寸強, 不過首先要諗下自己有冇位擺先. 雖然P仔的機位已經攞到好盡, 都避免唔到300版本睇落都幾大部.
不過哩個只係感覺, 可能一台300嘅龍門機成個晾衫架噉樣睇落冇咁阻埞, , 事實上佔地係多好多尤其是要預埋平台移動嘅位置.
作者: ustkl 時間: 2021-6-8 10:37
回覆 4# -13-
Solidwork
作者: -13- 時間: 2021-6-8 17:19
回覆 -13-
Solidwork
ustkl 發表於 2021-6-8 10:37
多謝指教
作者: Super169 時間: 2021-6-9 19:28
回覆 HK_MUSIC
用開100嗰啲想升級做200, 用開200嗰啲想升級做300. 正所謂一寸長一寸強, 不過首先要諗下 ...
ustkl 發表於 2021-6-8 10:37
我用緊 300x300x400 既龍門機, 因為係平台移動, 佔地好大, 前後係要預 600 有多.
如果 CoreXY 既結構, 應該可以省地方D.
雙頭做得好, 都吸引架, 唔一定話有雙就要三既.
主要係想用另一個頭印 support, 有時拆 support 拆到想換機既. 不過, 水溶既 support 料都仲係好貴.
家陣買料全買白色, 要色就自己噴, 反正幾多色都唔會夠, 除非你做到自己溝色.
作者: ustkl 時間: 2021-6-10 19:39
本帖最後由 ustkl 於 2021-6-10 23:05 編輯
回覆 9# Super169
如果玩雙頭, 最好嘅方法就係IDEX, 即係有兩個頭喺X獨立行走, 可以完全杜絕閒置打印頭漏膠嘅汙染. 而家淘寶要搵隻依類型嘅機都唔難, 都係四五千人仔. 不過全部都係龍門機.
Delta 只可以玩切換雙頭, 雖然閒置嘅頭會升起, 不過亦會有漏膠嘅狀況. 如果是Corexy, 還有一種方法就係玩Toolchanger, 不過玩得Toolchanger就唔會淨係玩兩隻料咁大嘥.
PVA 呢一樣嘢我都試過兩三間, 當然都係淘寶貨. 不過呢樣野真係好麻煩成日都要保持乾燥, 開一陣間就會軟曬好難印. 最大一個問題就係佢同PLA唔係好黐, 有時一啲面積較小嘅support好容易印印下甩咗出嚟. 嬲嬲地用返普通料做support 算數.
作者: cad96 時間: 2021-6-12 16:21
雖然未用過你啲機, 但都有推介畀朋友認識你啲機.
作者: dtom 時間: 2021-6-13 08:19
好似第一次見你個LOGO，加油！
發揮香港精益求精既精神！
除左雙X獨立頭，都見過有人做到自動成組噴頭換
不過彈弓接點選擇少又貴
而且駁住40W/50W，接點長期用又唔知有無氧化問題
作者: ustkl 時間: 2021-6-13 11:34
回覆 11# cad96
多謝支持
作者: ustkl 時間: 2021-6-13 11:36
本帖最後由 ustkl 於 2021-6-16 23:08 編輯
回覆 12# dtom
多謝支持
你見嗰隻有金屬接點, 應該係手動換嘅畀你方便唔使駁過曬電線, 應該唔係用嚟轉色. 至於自動換嘅而家最積極搞緊嘅係E3D toolchanger. 基本上啲電線係駁死曬所以唔會有氧化問題 https://e3d-online.com/pages/toolchanger
作者: netmen 時間: 2021-6-15 12:32
CX 200 個尺寸真係對我來講正爆 , 細機冇乜人做 , 應該話又細又印到大件的無詳人做, 如果係5月發布就好了.... , 5月初入左部差不多結構的 , 機身細你小小 , 但只能印120X120 , 依家仲調整緊
PS : 好奇CX200 係幾錢 , 散件自己砌定係整機賣 ?
作者: ustkl 時間: 2021-6-15 19:19
本帖最後由 ustkl 於 2021-6-15 20:07 編輯
回覆 15# netmen
年初已經低調推出了, 暫時只有已經砌好咗嘅版本,
價錢唔方便直接講, 只可以話同行滑輪嘅 ender6 香港代理行貨嘅價錢差不多.
P仔已經有自己嘅地盤, 銷售嘅嘢會去返嗰度處理, 呢度純粹係分享設計同技術.
作者: super_fatman 時間: 2021-6-16 17:56
先祝P仔家族繁衍子孫興旺.
好奇問吓 Z 唔用埋 Linear Rail 而用Openbuild?
作者: ustkl 時間: 2021-6-16 23:04
本帖最後由 ustkl 於 2021-6-16 23:08 編輯
回覆 17# super_fatman
多謝支持
原因好簡單, 三條 Rail 淘寶平價貨都要百幾2百. 六個轆仔只係 6x3=$18包埋螺絲都係廿零. 其實效果可以話係冇乜分別. 除此之外又要嘥咗啲位安置三條 Rail, 無形中又會浪費左打印空間, 一係整大D部機.
可能會有人問做乜XY又用Rail? 因為乾手淨腳囉
作者: alancck 時間: 2021-6-17 07:24
其實想問好耐，大部分嘅xy機都係升降平台，
但係平台越印就越重同越唔平衡，
咁樣唔係越容易影響精度咩？
作者: ustkl 時間: 2021-6-17 11:31
本帖最後由 ustkl 於 2021-6-17 11:32 編輯
回覆 19# alancck
而家咁樣整個平台200機都差唔多1kg, 300機超過1kg. 如果印野上去, 除非你係印好大件實心嘢, 最多都係幾百克, %計都唔係多好多. 都係嗰句最緊要個Z Guide 得好就唔需要擔心呢啲問題. 有用過CX 比較過其他機就會發覺個Z除咗螺絲桿必然有嘅虛位之外(地心吸力會強制貼向下的)真係搖唔到任何嘅搖動空間.
印越高越唔穩定呢個係任何一部FDM都會面對嘅問題. 印高瘦嘅嘢一定會有影響. 龍門機因為Y平台會前後喐所以影響比較大. Delta 平台完全固定理論上影響最細. 不過都避免唔到打印頭移動嘅時候會推喐件膠. 至於Z平台升降嘅機. 由於平台只會上下移動理論上唔會搖到件野情況應該同Delta分不大. 至於而家得好hit嗰部Voron 2.4 升降XY點解好似睇落咁穩陣. 原因唔係升降XY, 而係佢用咗四條直線導軌四條皮帶四個摩打噉都唔穩陣就真係要好好檢討一下啦.
作者: ustkl 時間: 2021-6-18 01:00
本帖最後由 ustkl 於 2021-6-18 01:59 編輯
AutoLevel 當然會係CX 嘅標準配備, 雖然而家比較流行BL-Touch 類型嘅伸縮式探針, 或者係接近開關. 不過我仍然認為最好最準最直接嘅就係P仔一路用開嗰種薄膜開關式調平感應器.
調平感應器雖然原理不變, 但係經歷咗幾年已經發展到第五代 (上舊下新)
要裝上機, 首先要將調平感應器裝在這個膠件上
裝上咗就係噉嘅樣
CX200 會進行25點調平, CX300 49點, 雖然都要花一啲時間, 但係做一次之後有排都唔使做.
https://youtu.be/dyf69SjeXUw
[youtube]dyf69SjeXUw [/youtube]
這種方法比較直接準確, 但係就需要人手裝拆調平感應器. 如果唔記得裝頂多一開始就error, 都冇乜所謂最多裝返好再做多次嗻, 如果用完唔記得掹跟住走去印嘢就可能會有麻煩, 會印曬落塊感應器度黐到成個嘴都係.
不過新機當然會有solution避免呢啲事發生啦, 如果有細心留意裝咗上膠件嘅調平感應器張圖, 就會發覺有三條針腳. 多咗嗰一條其實用嚟接駁斷料感應器. 如果插咗個開關嘅話就會判定為無入到料, 部機就唔會畀你印野. 噉就唔使驚印曬落塊野度啦.
用完塊野插返響右邊呢個位度, 咁就唔會咁易唔見喇.
作者: ustkl 時間: 2021-6-28 12:20
本帖最後由 ustkl 於 2021-6-28 12:25 編輯
整咗一個蚊頭嘅effector膠件, 見識一下蚊頭係唔係真係咁神奇.
不過嗰支係老翻效能應該會打一點折扣
作者: ustkl 時間: 2021-9-20 18:01
本帖最後由 ustkl 於 2021-9-30 12:17 編輯
研究緊做一支hotend. 而家整到七七八八會逐漸公布細節
作者: bam1a 時間: 2021-9-20 18:40
懷疑緊hkepc個圖server係咪死咗
作者: xo_ox 時間: 2021-9-21 08:38
懷疑緊hkepc個圖server係咪死咗
bam1a 發表於 2021-9-20 18:40
看不到 ?
作者: ustkl 時間: 2021-9-21 11:16
本帖最後由 ustkl 於 2021-9-21 14:59 編輯
較早之前幾年前upload左上EPC嘅舊圖唔見曬, 不過已修維復走返曬出嚟. 至於我呢個post, 部分嘅圖片係Google photo link出來. 現在仍然正常見到.
我另外一個P仔舊post, 有部分嘅相(主要響2017-2019)因為懶直接喺FBcopy link 出來, 可能FB內部更新咗link, 所以嗰一堆相唔見曬, 呢個唔關EPC嘅事嘅. 搵日抽啲時間換返啲相先. 不過睇唔到張相唔知邊張打邊張
作者: ustkl 時間: 2021-9-24 18:20
回覆 24# bam1a
我發覺用EPC 官方android APP 係睇唔到upload上epc server嘅圖片. 反而外連嗰啲睇到
作者: xo_ox 時間: 2021-9-24 19:02
回覆 bam1a
我發覺用EPC 官方android APP 係睇唔到upload上epc server嘅圖片. 反而外連嗰啲睇到 ...
ustkl 發表於 2021-9-24 18:20
所以我把圖片放在thingiverse.com
作者: Offer 時間: 2021-9-29 14:31
較早之前幾年前upload左上EPC嘅舊圖唔見曬, 不過已修維復走返曬出嚟. 至於我呢個post, 部分嘅圖片係Google ...
ustkl 發表於 2021-9-21 11:16
我都有好多舊圖唔見咗
作者: bam1a 時間: 2021-9-29 20:22
回覆 bam1a
我發覺用EPC 官方android APP 係睇唔到upload上epc server嘅圖片. 反而外連嗰啲睇到 ...
ustkl 發表於 24/9/2021 20:20
啱啱先check到個問題所在，唔係個epc 個薯仔ser事
似係個防毒軟件同個瀏覽器有啲唔夾，冇辦法獲得網頁嘅TLS cert導致冇辦法存取，熄咗個protection或者換個瀏覽器就無事
所以有機會係防毒軟件嘅程式防火牆問題
作者: ustkl 時間: 2021-11-18 22:32
本帖最後由 ustkl 於 2021-11-18 23:31 編輯
新片速遞, 有啲航拍feel
https://youtu.be/YSn5_CsSVEU
[youtube]YSn5_CsSVEU [/youtube]
作者: ustkl 時間: 2021-12-5 13:52
雖然而家用緊嗰個Autolevel 已經可以可靠地完成任務, 不過已經用咗好幾年係時候思考下有冇更加好嘅方法.
https://youtu.be/by9B5fdDhZs
[youtube]by9B5fdDhZs [/youtube]
作者: ustkl 時間: 2022-2-28 15:06
CX200 Klipper 臨時setup, 各位有興趣嘅朋友可以參考下。 好簡單畫咗件mount 上塊樹莓派3B落橫樑嗰度， 本來跟機嗰條冇乜用嘅usb線終於派用場用嚟連接樹莓派同埋主機板。 至於樹莓派電源方面利用咗原本RGB燈個24V output 接駁一塊DC-DC降壓板 輸出5v micro USB 供電。 硬件設定其實好簡單。 買咗張相嘅嘢就可以升級。當然長遠嚟講係要整番靚仔啲, 最低限度畀返個盒塊樹莓派。
圖片附件: 274352899_2219990828140064_1846175511296260176_n.jpg (2022-2-28 15:06, 140.6 KB) / 下載次數 139https://www.hkepc.com/forum/attachment.php?aid=2308591&k=04e82c381eb6c0e030dab1104890999f&t=1782022090&sid=3sP3sPw27q
作者: jonline 時間: 2022-3-5 09:46
CX200 Klipper 臨時setup, 各位有興趣嘅朋友可以參考下。 好簡單畫咗件mount 上塊樹莓派3B落橫樑嗰度， 本 ...
ustkl 發表於 2022-2-28 15:06
用5V會有低電壓警告嗎？
作者: t9097 時間: 2022-3-5 15:18
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ustkl 時間: 2022-3-5 18:01
本帖最後由 ustkl 於 2022-3-5 21:57 編輯
用5V會有低電壓警告嗎？
jonline 發表於 2022-3-5 09:46
用呢個從來都冇低電壓警告, 反為最初用usb外置火牛就有。 成日有句話你曾幾何時唔夠4.65V.
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: ustkl 時間: 2022-3-6 18:11
本帖最後由 ustkl 於 2022-3-6 18:13 編輯
呢個係另外一部機嘅setup, 用咗有電壓顯示嘅降壓板. 不過呢塊大塊好多.
圖片附件: 275059723_2228366330635847_800527020100159685_n.jpg (2022-3-6 18:09, 133.28 KB) / 下載次數 142https://www.hkepc.com/forum/attachment.php?aid=2309459&k=58d7b822edece0be953bdd118f3be99b&t=1782022090&sid=3sP3sPw27q
作者: super_fatman 時間: 2022-3-6 18:27
Raspberry Pi 唔係可以用 GPIO 供電?
作者: xo_ox 時間: 2022-3-6 18:40
呢個係另外一部機嘅setup, 用咗有電壓顯示嘅降壓板. 不過呢塊大塊好多.
ustkl 發表於 2022-3-6 10:11
可以使用Lan網端口, 代替 Wifi, 不喜歡wifi ...
作者: ustkl 時間: 2022-3-6 19:04
本帖最後由 ustkl 於 2022-3-6 19:07 編輯
回覆 38# super_fatman
https://tw.lbrbroadcast.com/8284 ... rewire-power-MGBZEP
無論你用乜嘢方法輸入電力都係要預備一個火數夠嘅5V電源
.
作者: super_fatman 時間: 2022-3-6 20:00
回覆 super_fatman
無論你用乜嘢方法輸入電力都係要預備一個火數夠嘅5V電源
. ...
ustkl 發表於 2022-3-6 19:04
只係奇怪點解既然已經要駁線, 唔直接插去 GPIO, 又要整多個 USB 頭啫....
作者: xo_ox 時間: 2022-3-6 20:26
只係奇怪點解既然已經要駁線, 唔直接插去 GPIO, 又要整多個 USB 頭啫....
super_fatman 發表於 2022-3-6 12:00
PI 需要大約5V ~2A
作者: ustkl 時間: 2022-3-6 23:20
只係奇怪點解既然已經要駁線, 唔直接插去 GPIO, 又要整多個 USB 頭啫....
super_fatman 發表於 2022-3-6 20:00
其實好多情況用pi 都用唔著啲gpio. 一般用klipper 都唔需要。 usb頭反而係一個更加方便嘅電源。
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: dtom 時間: 2022-3-30 09:55
P仔機有無呢個問題呢
[youtube]G9i6LccK_qo[/youtube]
作者: ustkl 時間: 2022-3-30 16:00
本帖最後由 ustkl 於 2022-3-30 18:59 編輯
P仔機有無呢個問題呢
dtom 發表於 2022-3-30 09:55
多謝關心先, 如果係p仔delta嘅話, 我近排都有幫啲想升級方P Corexy 嘅朋友回收啲舊P仔修理番再搵買家, 基本上部機唔小部分係會損耗唯獨呢啲轆都仲係靚靚仔仔唔需要換, 可能因為個loading唔大， 損耗唔算明顯， 反而用得耐仲圓咗順咗。
至於大小方P, 由於轆仔只係用響Z, 所以都唔算太操勞。 應該唔會有呢個問題。 而且我用嘅轆都嚴格挑選過質素都算係咁。
至於其他平價淘寶機，真係唔知用咗乜嘢料啦。
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: ustkl 時間: 2022-7-3 15:35
順應下潮流
圖片附件: sss.jpg (2022-7-3 15:34, 132.85 KB) / 下載次數 176https://www.hkepc.com/forum/attachment.php?aid=2328835&k=fa2ff392c01b309a6fb27adb20ba04e1&t=1782022090&sid=3sP3sPw27q
作者: xo_ox 時間: 2022-7-3 16:36
順應下潮流
ustkl 發表於 2022-7-3 07:35
Orbiter or BMG type?
作者: ustkl 時間: 2022-7-3 20:09
Orbiter or BMG type?
xo_ox 發表於 2022-7-3 16:36
motor10齒帶50齒, BMG類似。
作者: ustkl 時間: 2022-7-7 16:22

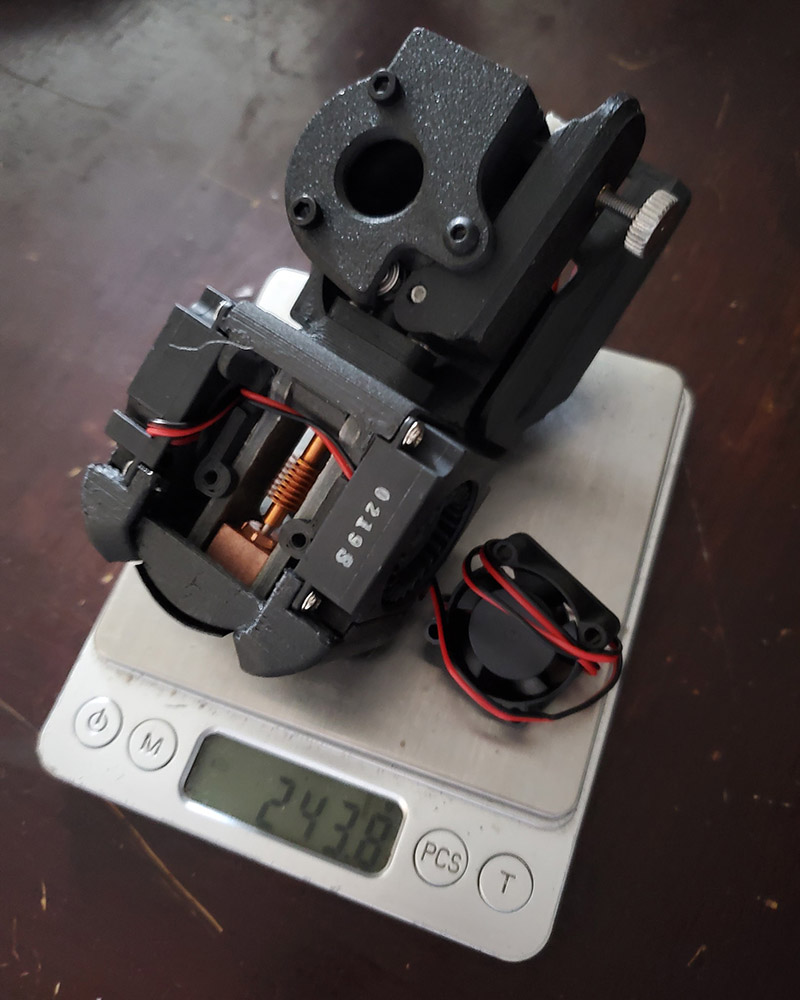

終於明白點解有啲人本身已經好瘦, 但係成日都話要減肥係乜嘢心態
圖片附件: 292210142_2324554977683648_7999295243848639101_n.jpg (2022-7-7 16:22, 143.09 KB) / 下載次數 187https://www.hkepc.com/forum/attachment.php?aid=2329436&k=dac321017f1f56f211b94321c674dfbf&t=1782022090&sid=3sP3sPw27q
作者: jonline 時間: 2022-7-8 10:24
身上咁多補品，無可能輕
作者: xo_ox 時間: 2022-7-8 23:56
本帖最後由 xo_ox 於 2022-7-8 16:05 編輯
所有都放入便差唔多，要輕只可遠程加一個hotend 小風扇，及遠程印件風扇，像247那樣。
[youtube]lm7-8X9kcqM[/youtube]
作者: ustkl 時間: 2022-7-9 13:59
嚟緊呢期CX200會有幾個大嘅更新, 呢個係其中一個.
圖片附件: 292188182_2326189277520218_8723575795917935732_n.jpg (2022-7-9 13:59, 133.42 KB) / 下載次數 232https://www.hkepc.com/forum/attachment.php?aid=2329686&k=675449228d6da3892ba62f4a8d7138a8&t=1782022090&sid=3sP3sPw27q
作者: ustkl 時間: 2022-7-10 16:38
本帖最後由 ustkl 於 2022-7-10 16:42 編輯
延續上一個post，講清楚啲改咗乜嘢。主要係條皮帶反轉咗嚟裝，有牙嘅面向外。 呢個改動可以令到大部分惰輪接觸到皮帶無牙嗰一面。 理論上係會順滑一啲。
當然唔係淨係反轉條皮帶就算啦摩打嘅位置調教皮帶鬆緊嘅方法都要有所改動， 所以而家摩打略為扭一扭角度安裝 。
New
Old
圖片附件: 292422718_2327102510762228_892290601440362321_n.jpg (2022-7-10 16:38, 117.26 KB) / 下載次數 219https://www.hkepc.com/forum/attachment.php?aid=2329846&k=a37410f76284dfad0cf4dd31a0b39032&t=1782022090&sid=3sP3sPw27q
作者: ustkl 時間: 2022-8-4 21:14
本帖最後由 ustkl 於 2022-8-6 02:35 編輯
https://youtu.be/Zbwmmy4ryts
[youtube]Zbwmmy4ryts [/youtube]
CX200 終於加上piezo sensor autolevel. 跟之前ma_hty 分享嘅有啲唔同. 佢嗰個應該係分析震動狀態來作為觸發. 所以佢就咁黐一片piezo sensor 響平台上面就可以. 我呢個係傳統裝法, 純粹檢測撞嗰下突然產生嘅電壓. 裝咗四片piezo sensor在Z平台和熱床中間. 咁樣嘅話機械方面複雜少少, 不過Program 只需要一個好簡單嘅 "knock" 就可以搞掂 piezo sensor 電線亦都唔需要做任何屏蔽.
至於調靈敏度方面, 最初版本每次都要重新燒錄程序. 後來發覺用一條pin 輸入一個電壓作為參考就可以用呢個控制靈敏度. 利用主機板嘅 free pin 改為風扇輸出, 產生pwm信號, 跟住用一粒電容同一粒電阻嘅 low pass filter 拉返佢變成一個電壓, 再利 analog 輸入作為數據參考. 只要更改呢把風扇嘅強弱就可以改變靈敏度. 由於新版本嘅CX 改用咗 Reprap fimware. 要做呢啲動作只要喺web control就搞得掂.
各位有興趣嘅話日後可以分享多啲細節
