作者: dcc2000 時間: 2018-5-18 23:03 標題: 小米60W 6 ports 1 PD + 1 QC3.0 + 4x2.4A 充電器不專業測試

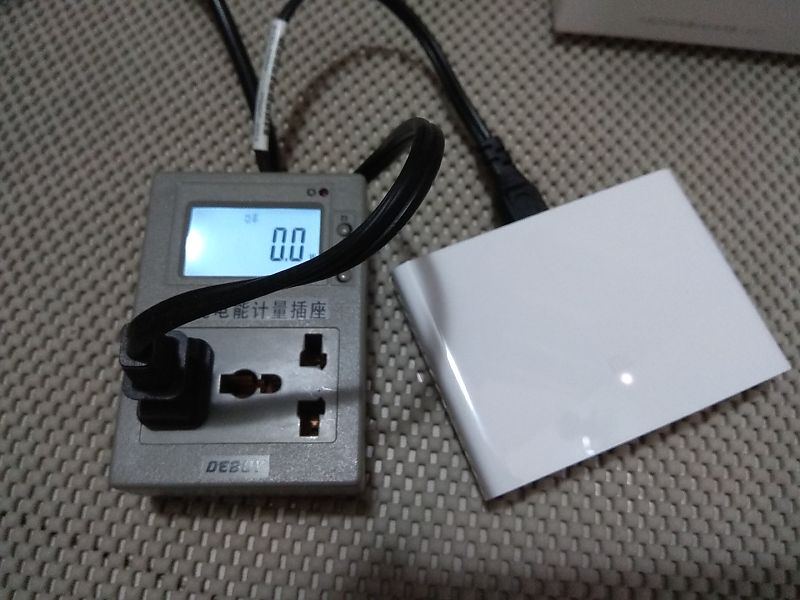

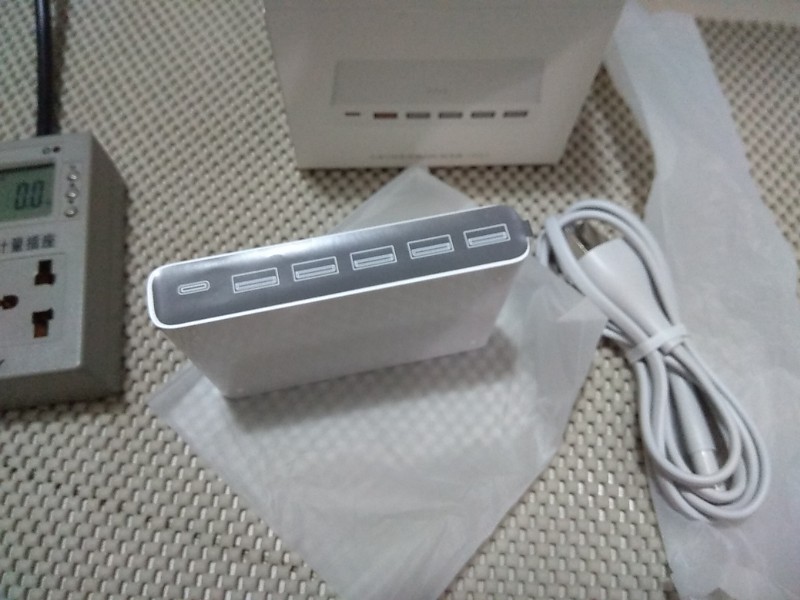

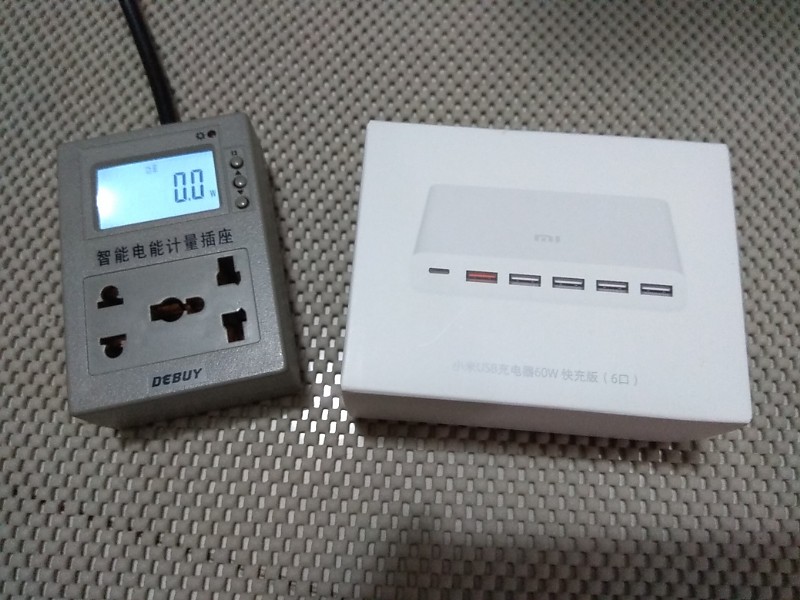

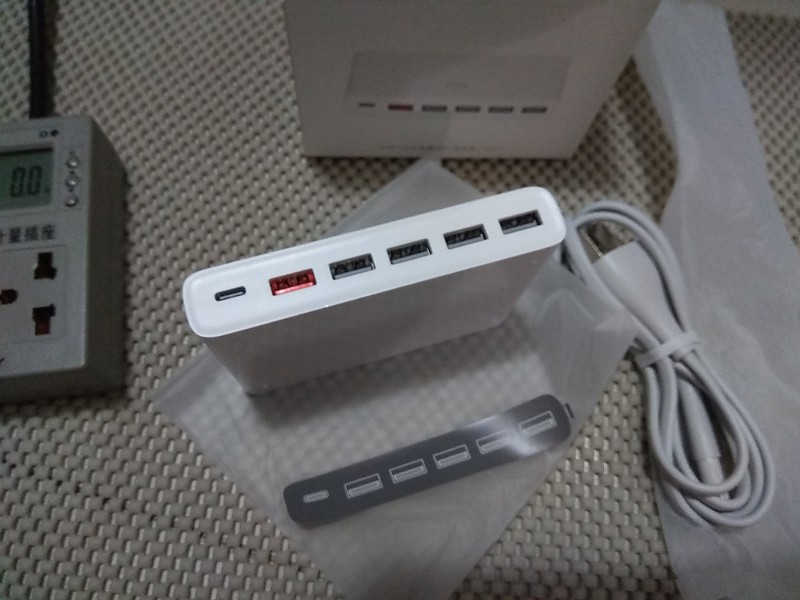

呢隻小米60W 6 ports已買(用)咗一段時間，見得閑，攞佢做個不專業測試。
事先講明，冇 "專業儀器"，純係DIYer級測吓，測試結果僅供 "參考"，至於有較高要求，例如要做埋果d咩峰值階波、紋波之類嘅測試，可以忽略呢個post喇！
圖片附件: 60w_01.jpg (2018-5-18 23:01, 111.47 KB) / 下載次數 124https://www.hkepc.com/forum/attachment.php?aid=2059798&k=f76173914d2357a7da65e439cebd1e01&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_02.jpg (2018-5-18 23:02, 89.4 KB) / 下載次數 148https://www.hkepc.com/forum/attachment.php?aid=2059799&k=cecff7f223fa0938c78e4a9b995ed32f&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_03.jpg (2018-5-18 23:02, 87.74 KB) / 下載次數 107https://www.hkepc.com/forum/attachment.php?aid=2059800&k=8ca859e0c4dc07ea6c0e05cb3ef4be35&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_04.jpg (2018-5-18 23:02, 67.5 KB) / 下載次數 101https://www.hkepc.com/forum/attachment.php?aid=2059801&k=e6744959d64bacfa35b22c6a6579e455&t=1781639757&sid=tbkPPPoSs
作者: dcc2000 時間: 2018-5-18 23:08
本帖最後由 dcc2000 於 2018-12-6 14:45 編輯

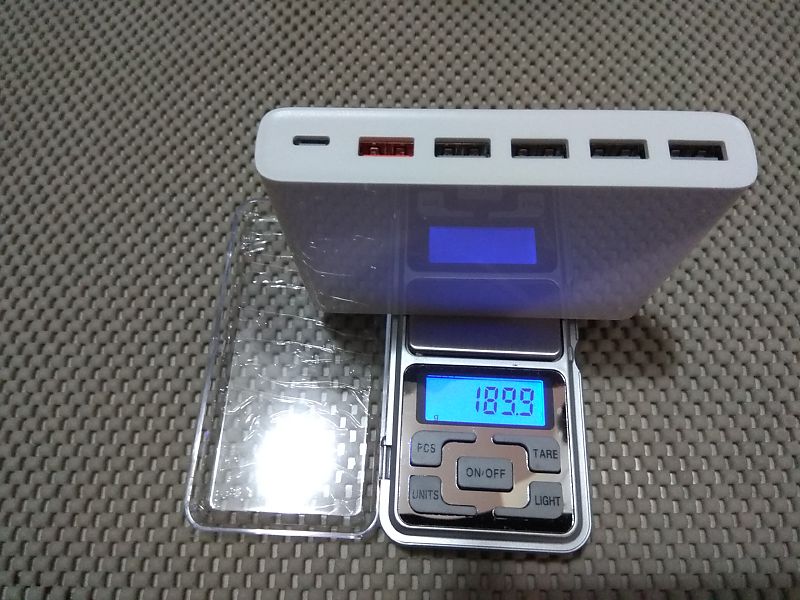

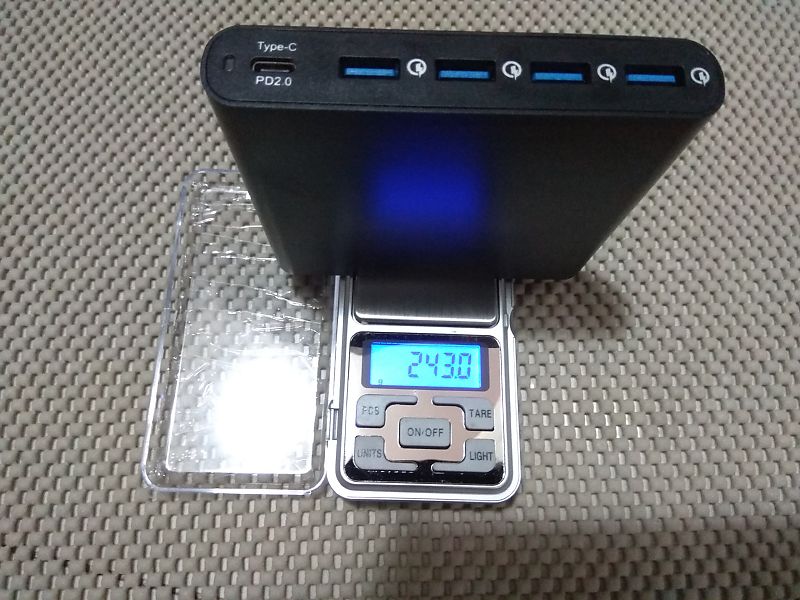

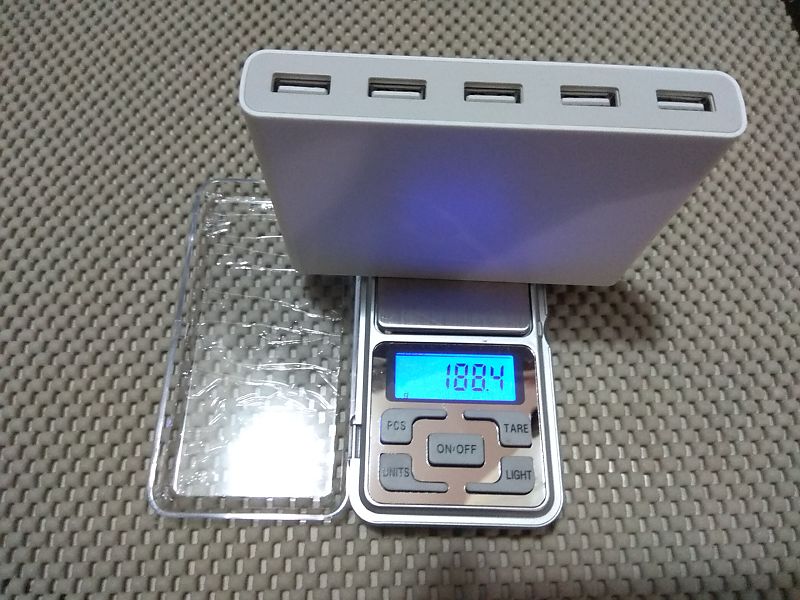

同另外兩款多ports牛比較

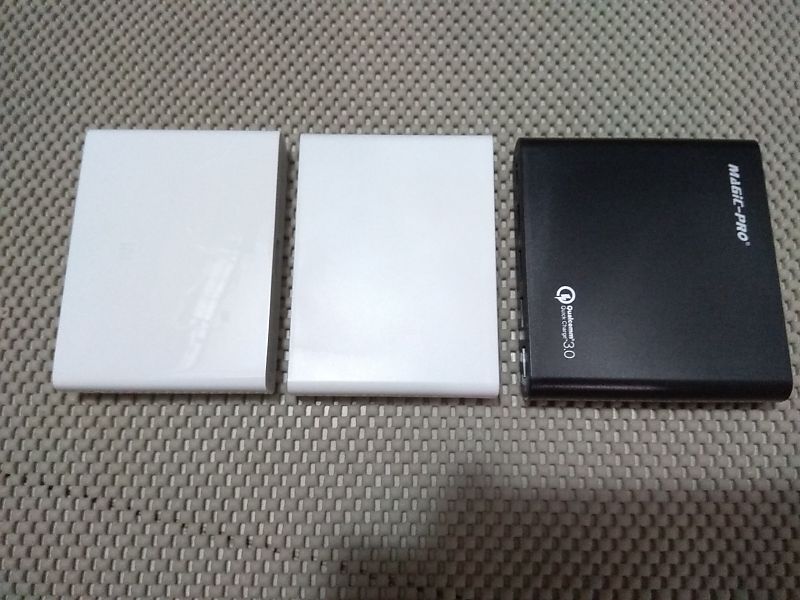

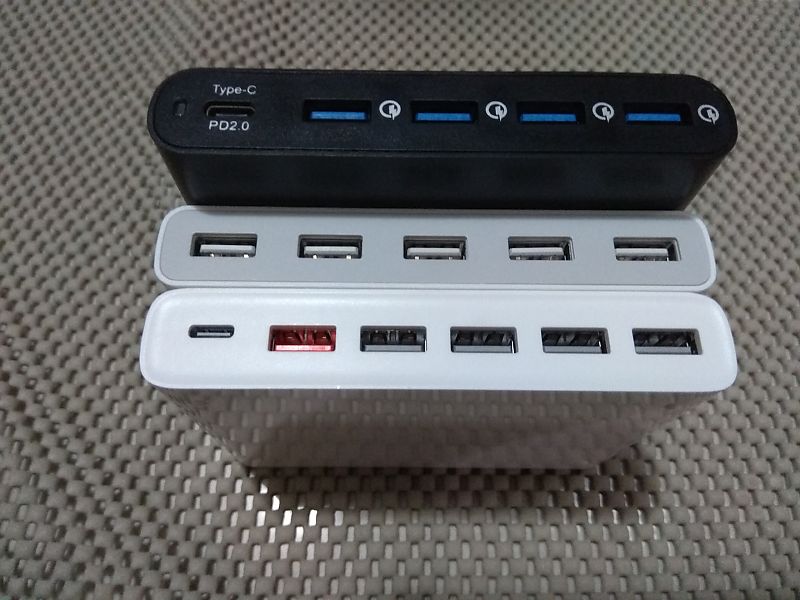

左(下)，小米60W。中(中)，青米65W。右(上)，Q5PD。
圖片附件: IMG_20180510_050213_resized.jpg (2018-5-18 23:06, 77.91 KB) / 下載次數 123https://www.hkepc.com/forum/attachment.php?aid=2059802&k=1e42b970f024ee00e51d0f25f2823afb&t=1781639757&sid=tbkPPPoSs
圖片附件: IMG_20180510_050309_resized.jpg (2018-5-18 23:06, 72.74 KB) / 下載次數 116https://www.hkepc.com/forum/attachment.php?aid=2059803&k=6935075ea003b788aceda0a47711d2c8&t=1781639757&sid=tbkPPPoSs
圖片附件: IMG_20180510_050434_resized.jpg (2018-5-18 23:06, 92.73 KB) / 下載次數 128https://www.hkepc.com/forum/attachment.php?aid=2059804&k=9d097e1c6b86cb2cdedf037a3a31a43a&t=1781639757&sid=tbkPPPoSs
圖片附件: IMG_20180510_050455_resized.jpg (2018-5-18 23:08, 92.05 KB) / 下載次數 115https://www.hkepc.com/forum/attachment.php?aid=2059805&k=d91e31969cb9e3b43435e96466994855&t=1781639757&sid=tbkPPPoSs
圖片附件: IMG_20180510_050527_resized.jpg (2018-5-18 23:08, 94.88 KB) / 下載次數 112https://www.hkepc.com/forum/attachment.php?aid=2059806&k=e9ff7a0a5ff7d6375e48c6178406f64e&t=1781639757&sid=tbkPPPoSs
作者: dcc2000 時間: 2018-5-18 23:18

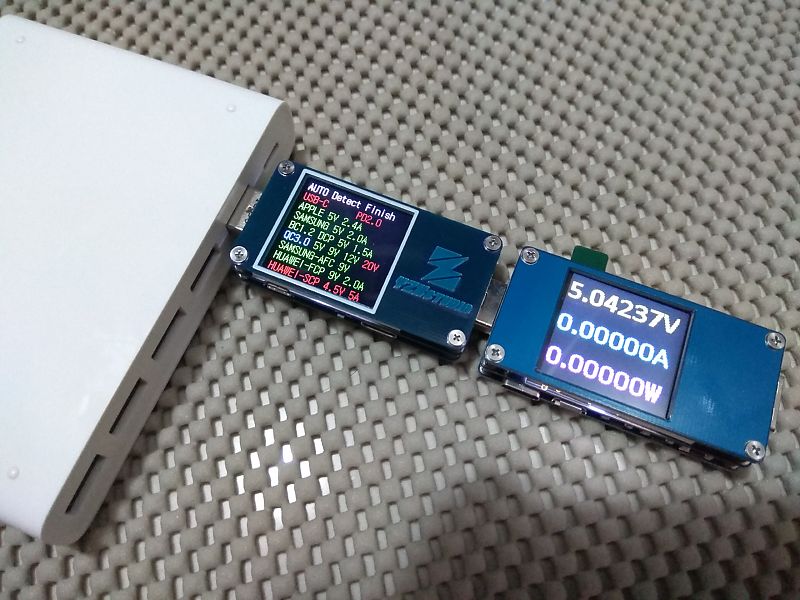

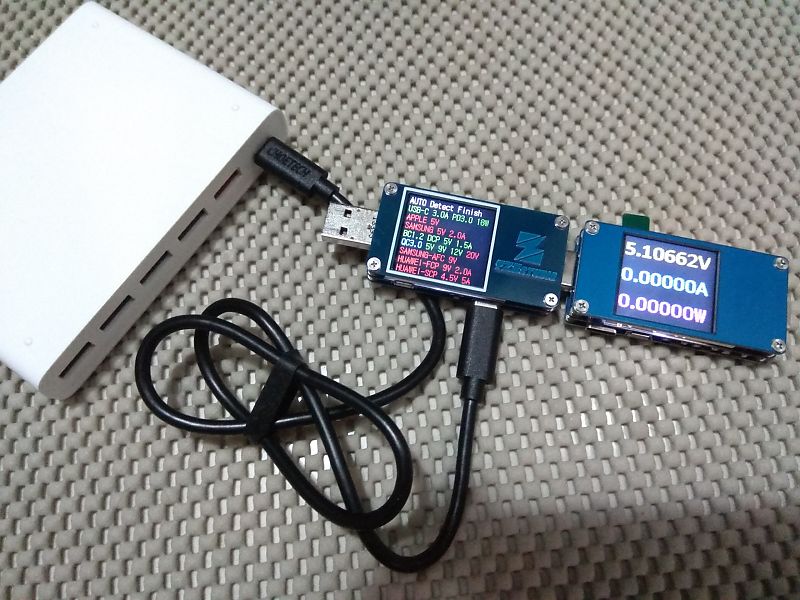

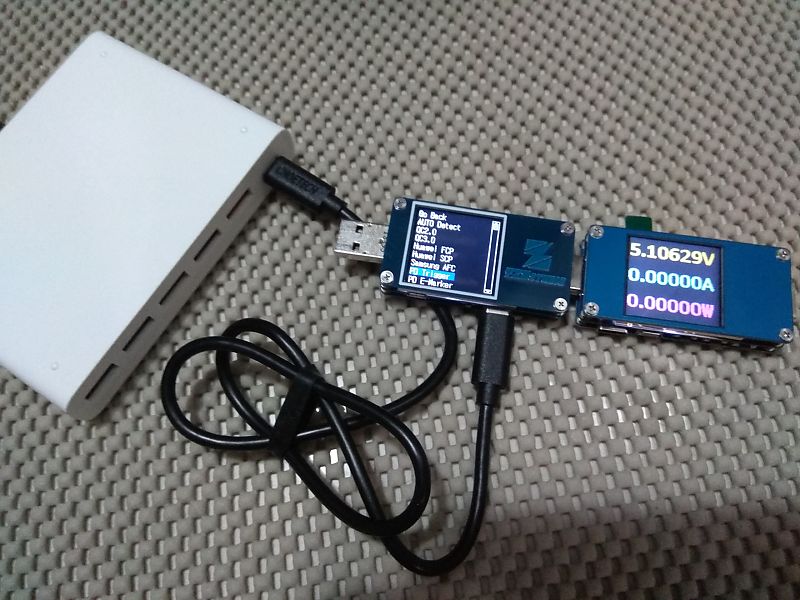

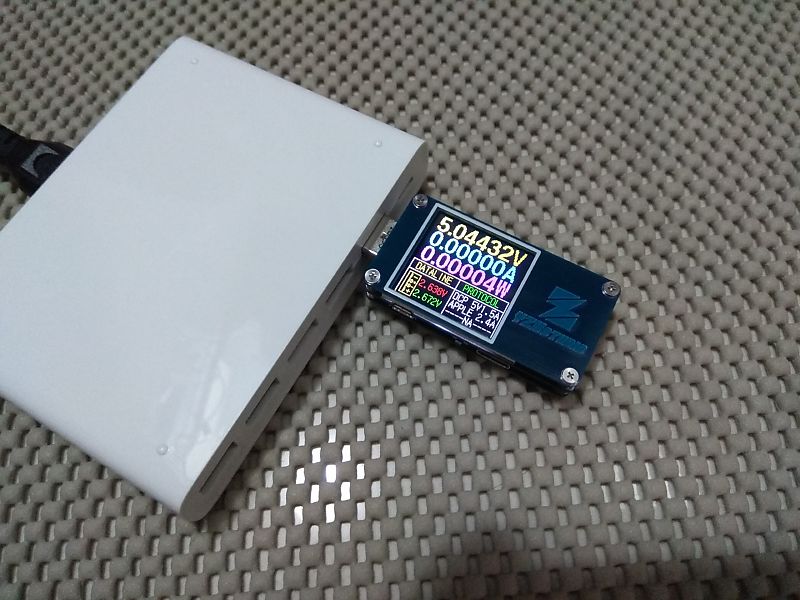

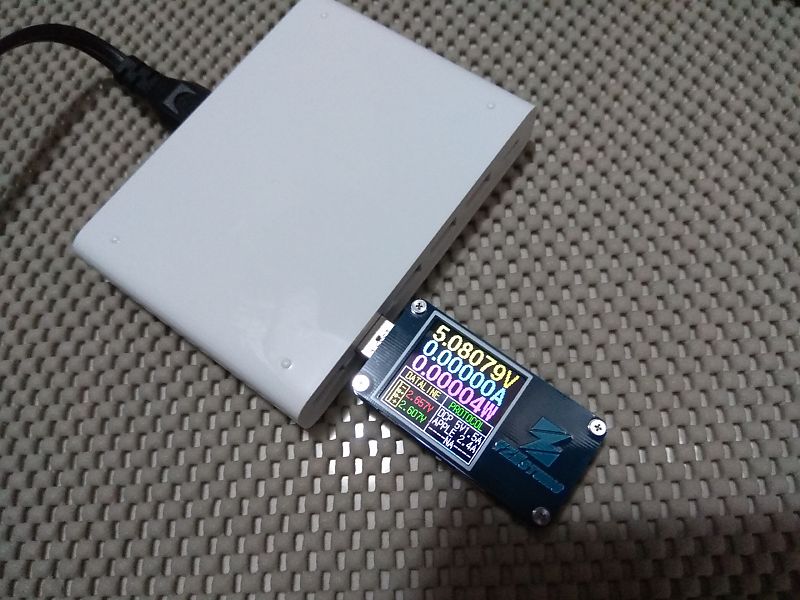

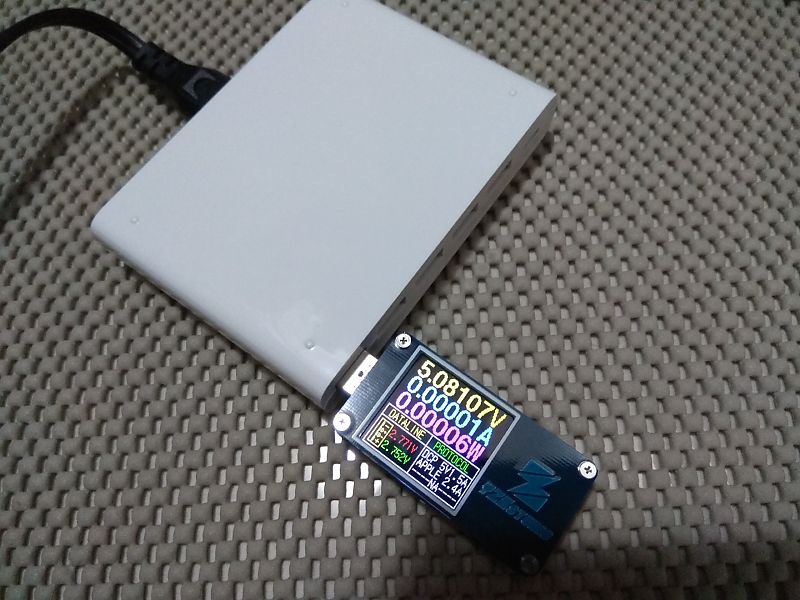

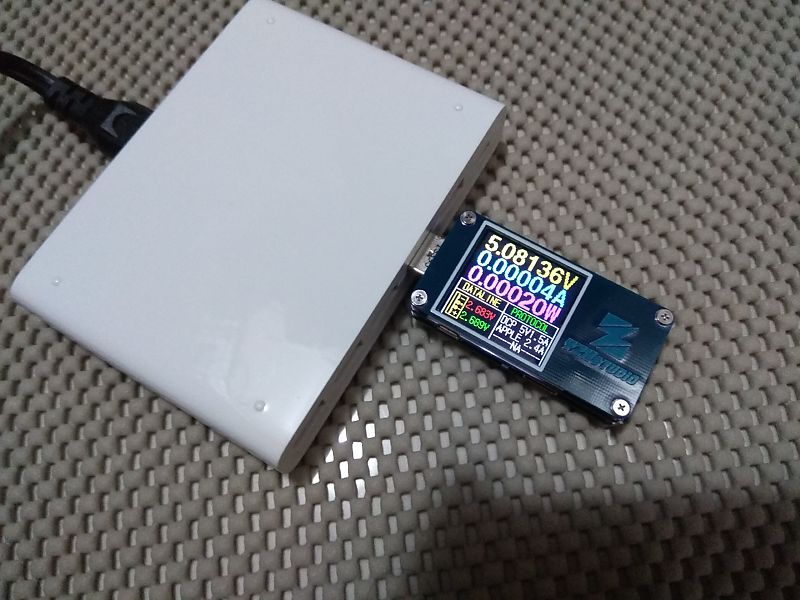

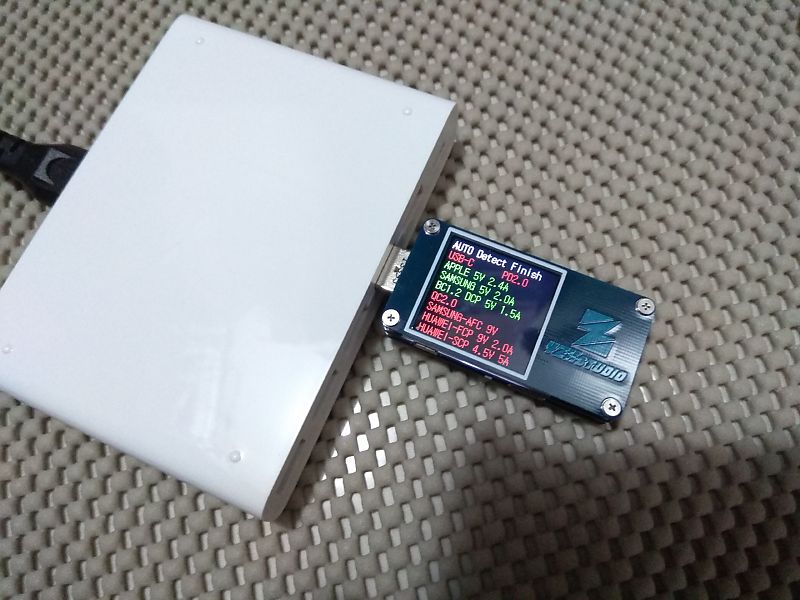

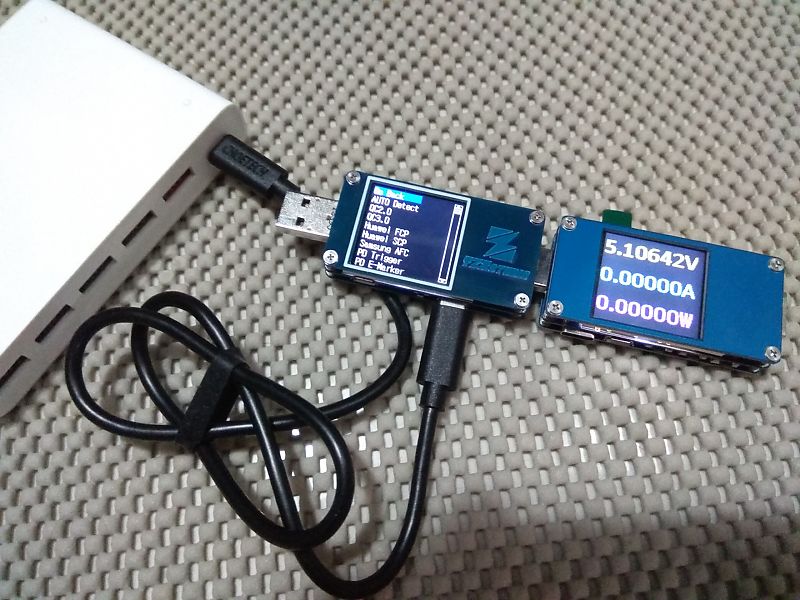

首先check吓可支持嘅充電協議。
圖片附件: 60W_04.jpg (2018-5-18 23:12, 67.5 KB) / 下載次數 135https://www.hkepc.com/forum/attachment.php?aid=2059818&k=3a50f7e7fbed91d238d3611d96f4bf38&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_05.jpg (2018-5-18 23:16, 81.59 KB) / 下載次數 99https://www.hkepc.com/forum/attachment.php?aid=2059819&k=32d7a248ff1975b2a3cb8db9bbf00fad&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_u_dect.jpg (2018-5-18 23:16, 89.89 KB) / 下載次數 134https://www.hkepc.com/forum/attachment.php?aid=2059820&k=261de0d514b1779d882590b4db410955&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_08.jpg (2018-5-18 23:16, 76.95 KB) / 下載次數 112https://www.hkepc.com/forum/attachment.php?aid=2059821&k=9c37fdf504907d22c54e47e419586b17&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_09.jpg (2018-5-18 23:16, 76.09 KB) / 下載次數 105https://www.hkepc.com/forum/attachment.php?aid=2059822&k=9639e8cfd764a0df078cdd68c3d6ef38&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_10.jpg (2018-5-18 23:16, 81.11 KB) / 下載次數 111https://www.hkepc.com/forum/attachment.php?aid=2059823&k=c2394cbbdf31993c5bc0a2e287148abb&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_11.jpg (2018-5-18 23:16, 82.54 KB) / 下載次數 98https://www.hkepc.com/forum/attachment.php?aid=2059824&k=087ebefdd41c5f35e56c5c11bb2855fb&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_dect1.jpg (2018-5-18 23:16, 100.58 KB) / 下載次數 108https://www.hkepc.com/forum/attachment.php?aid=2059825&k=7c57ab474297df73a919616ea6408b13&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_dect2.jpg (2018-5-18 23:16, 101.42 KB) / 下載次數 116https://www.hkepc.com/forum/attachment.php?aid=2059826&k=78a9b8fdfedba1fbb08e3a2885d20c85&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_u2_dect.jpg (2018-5-18 23:18, 74.94 KB) / 下載次數 112https://www.hkepc.com/forum/attachment.php?aid=2059828&k=a9b035e46c29ee1d988a88795d029d80&t=1781639757&sid=tbkPPPoSs
作者: rfdingo 時間: 2018-5-18 23:19
我都剛買左黎用，唔知耐唔耐用作者: 135246 時間: 2018-5-18 23:22
Tell me more, tell me more
Did you get very far?
作者: dcc2000 時間: 2018-5-18 23:22
本帖最後由 dcc2000 於 2018-5-23 23:45 編輯
PD port支持PD 2.0 (18W)，QC2.0/3.0 (18W)，其實亦支持apple 2.4A，睇稍後測試。
QC3.0 port支持QC2.0/3.0，華為FCP 9V，三星AFC 9V，apple 2.4A

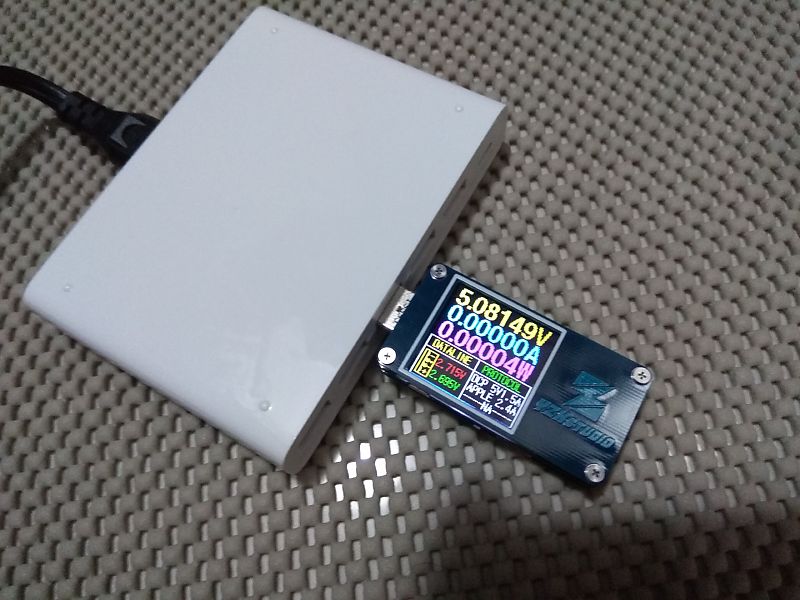

2.4A port支持apple 5V 2.4A，DCP 5V 1.5A，三星5V 2A
作者: dcc2000 時間: 2018-5-18 23:31

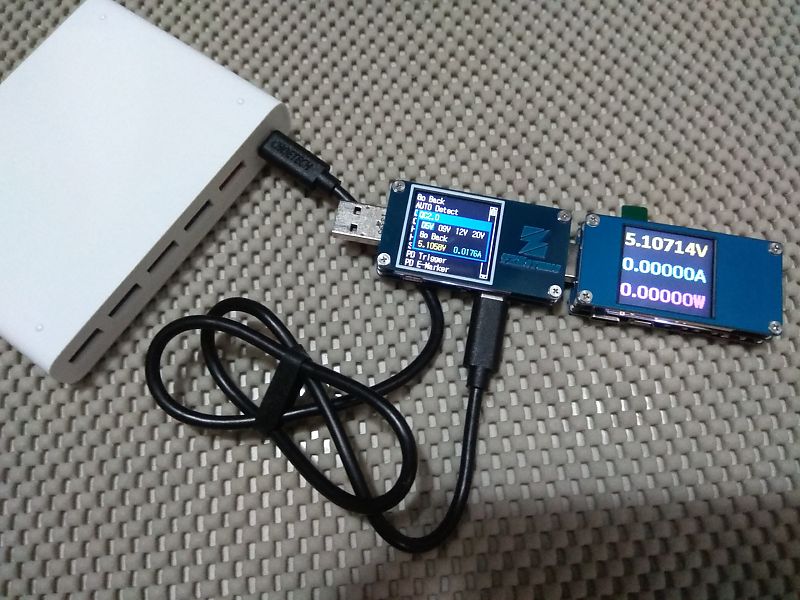

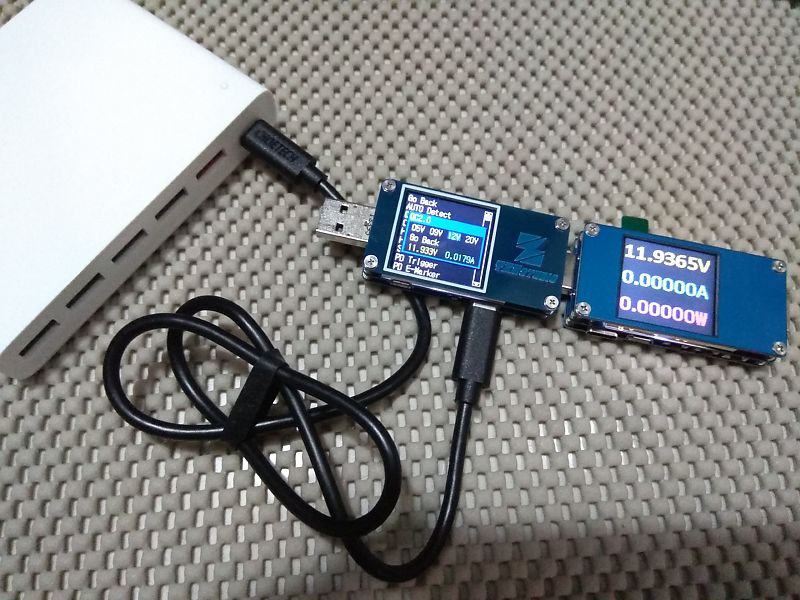

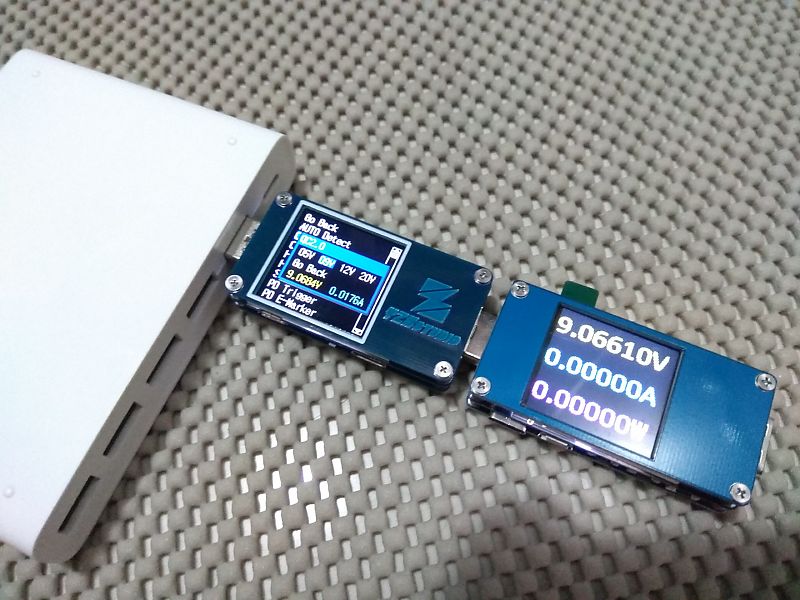

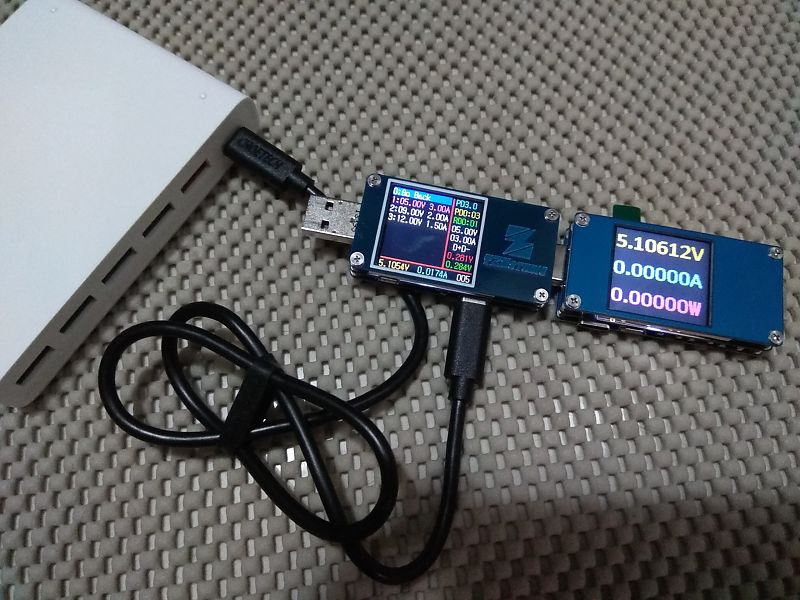

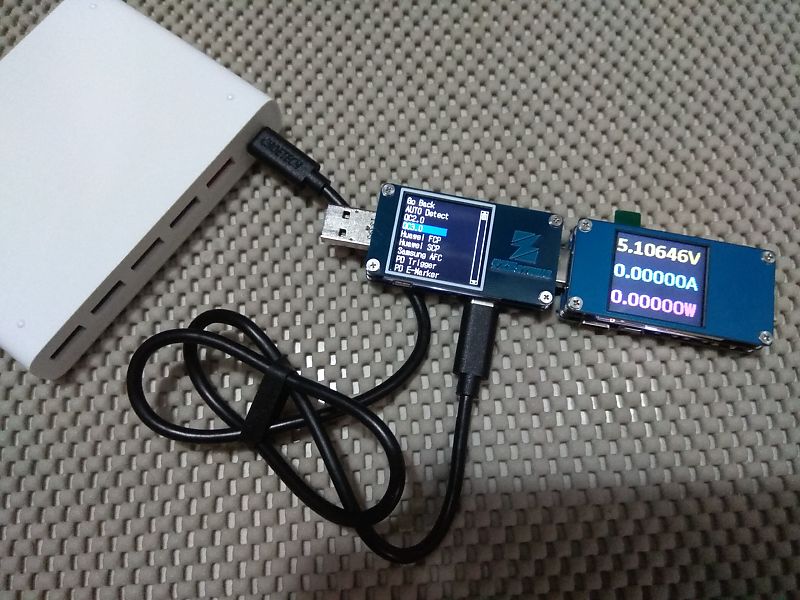

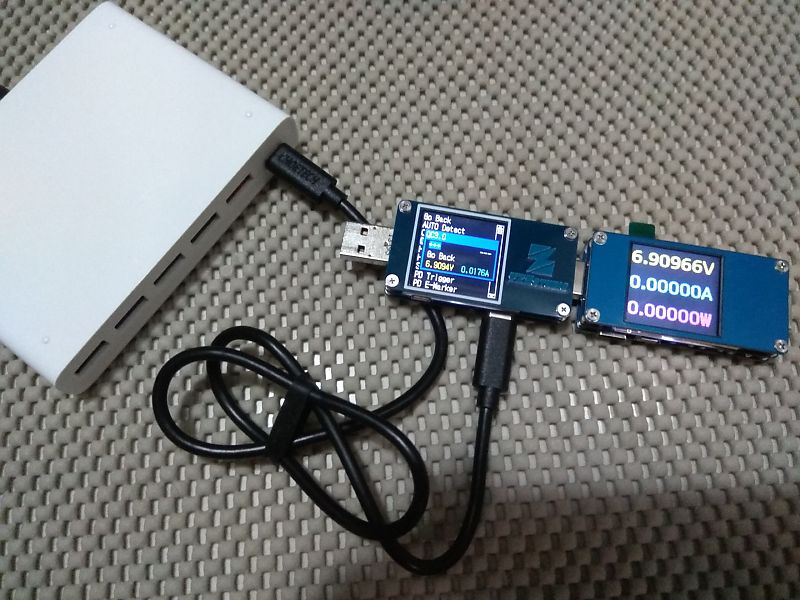

PD port測試
QC2.0

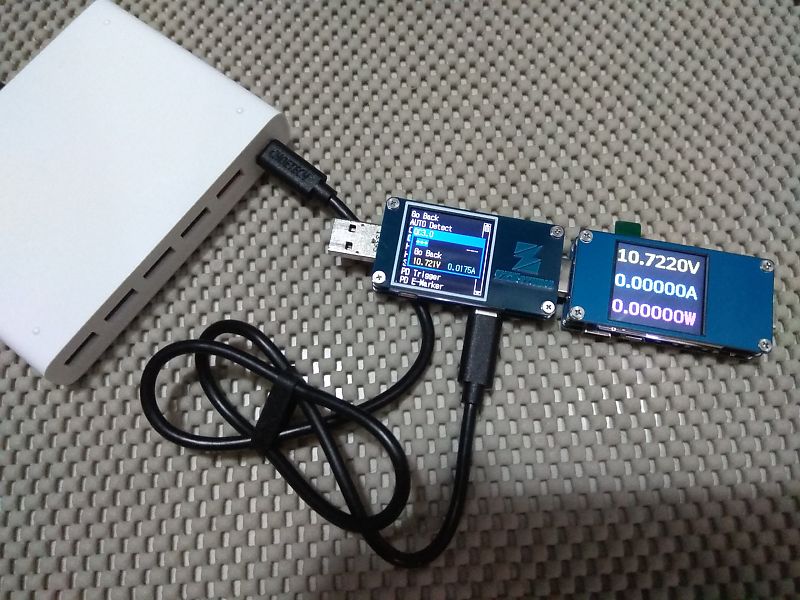

QC3.0

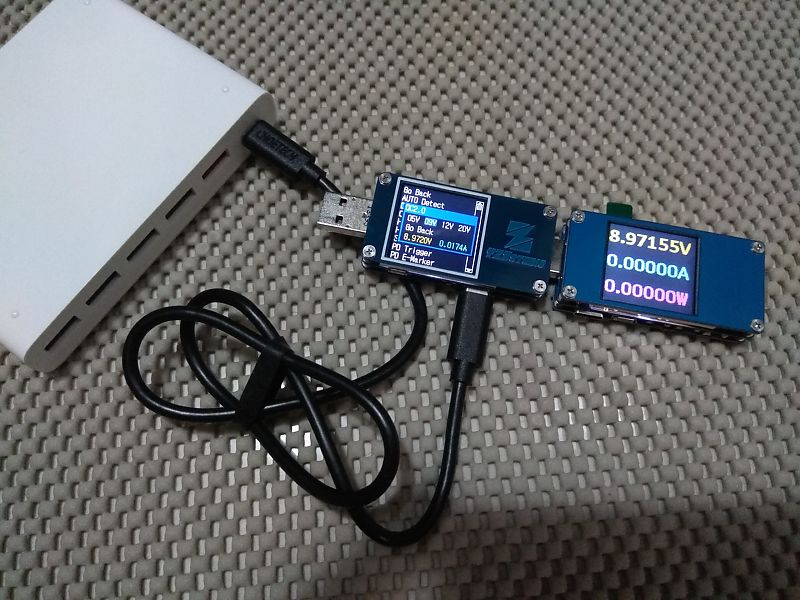

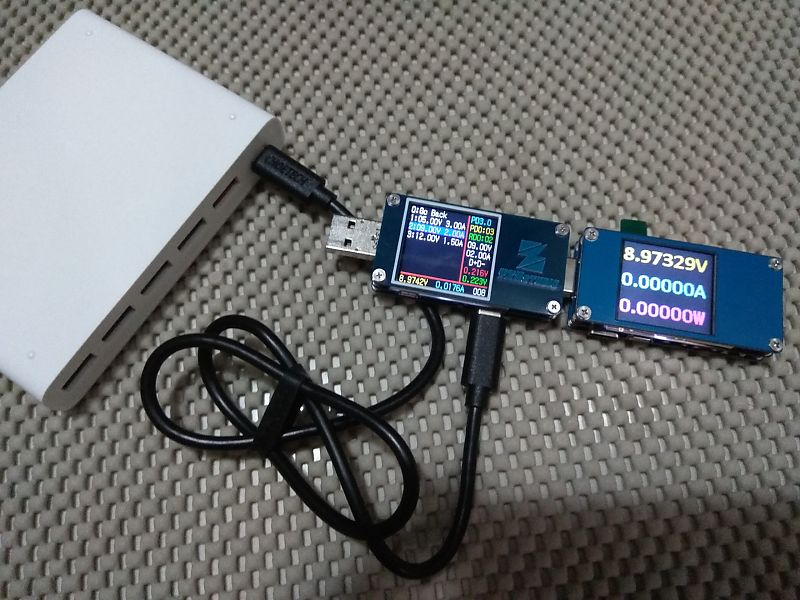

PD
圖片附件: 60w_c_qc2_5v.jpg (2018-5-18 23:27, 94.79 KB) / 下載次數 105https://www.hkepc.com/forum/attachment.php?aid=2059830&k=55c93688431241a22e7ba5452131219e&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_qc2_12v.jpg (2018-5-18 23:27, 98.96 KB) / 下載次數 95https://www.hkepc.com/forum/attachment.php?aid=2059831&k=2b0306f7624ab2d4095435308397259c&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_qc2_9V.jpg (2018-5-18 23:27, 97.72 KB) / 下載次數 112https://www.hkepc.com/forum/attachment.php?aid=2059832&k=4cfc68d5e6cfee1482315376e5db3b20&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_qc3_5v.jpg (2018-5-18 23:28, 95.54 KB) / 下載次數 109https://www.hkepc.com/forum/attachment.php?aid=2059833&k=7f72d9735771fd4ceb0974b98ccf7aed&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_qc3_7v.jpg (2018-5-18 23:28, 95.59 KB) / 下載次數 103https://www.hkepc.com/forum/attachment.php?aid=2059834&k=2a941f13e7bd9563d8c86b7010270844&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_qc3_10v.jpg (2018-5-18 23:28, 98.71 KB) / 下載次數 102https://www.hkepc.com/forum/attachment.php?aid=2059835&k=9da421afd15ae5853269f553d2c4cb5c&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_pd_dect.jpg (2018-5-18 23:30, 92.43 KB) / 下載次數 134https://www.hkepc.com/forum/attachment.php?aid=2059836&k=ac5fd9fcb5be9c126f11b36448fa0786&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_pd_5v.jpg (2018-5-18 23:30, 94.72 KB) / 下載次數 114https://www.hkepc.com/forum/attachment.php?aid=2059837&k=9e3b3b95041d3873bb63509e5f3c5c8c&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_pd_9v.jpg (2018-5-18 23:30, 93.37 KB) / 下載次數 120https://www.hkepc.com/forum/attachment.php?aid=2059838&k=01bdd493a1b9d5b5fc9d22474c555541&t=1781639757&sid=tbkPPPoSs

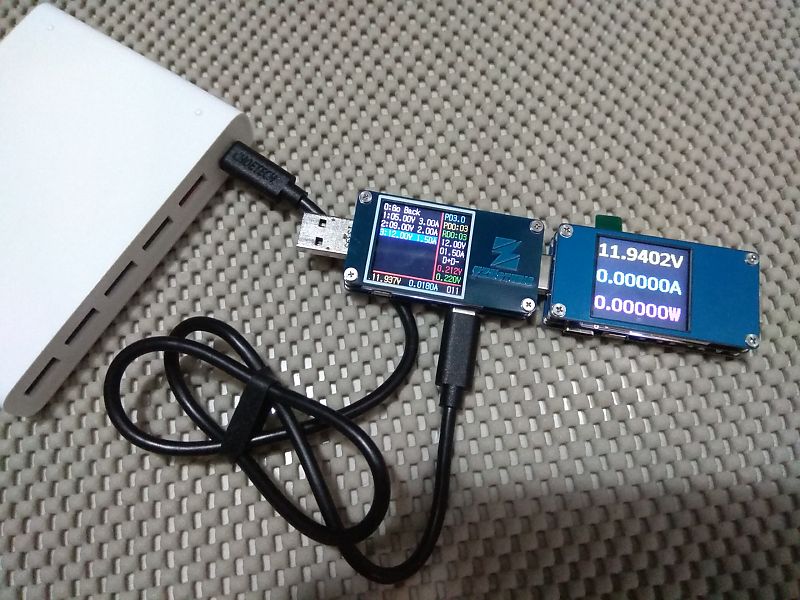

圖片附件: 60w_c_pd_12v.jpg (2018-5-18 23:30, 101.31 KB) / 下載次數 95https://www.hkepc.com/forum/attachment.php?aid=2059839&k=9841c6cf42e44898928ae2b66e1efb7b&t=1781639757&sid=tbkPPPoSs
作者: dcc2000 時間: 2018-5-18 23:45

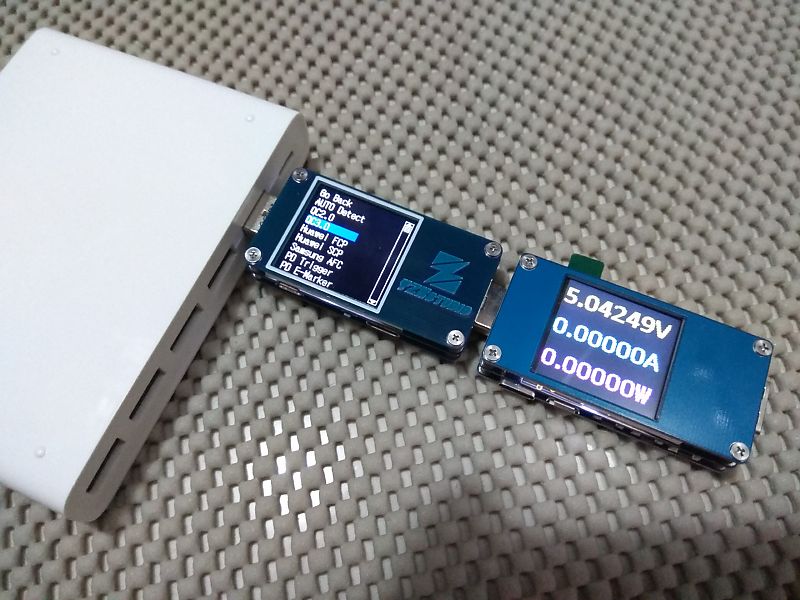

QC3.0 port
支持apple 5V 2.4A，DCP 5V 1.5A，三星5V 2A

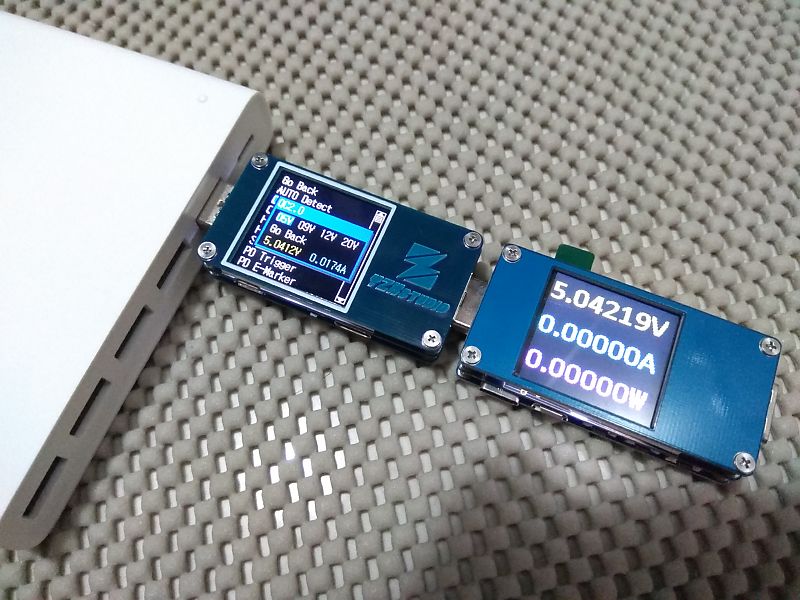

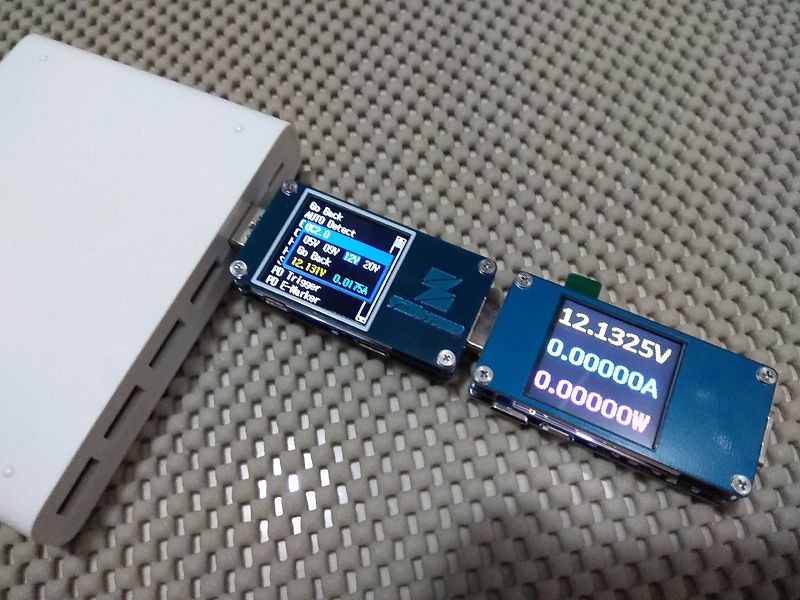

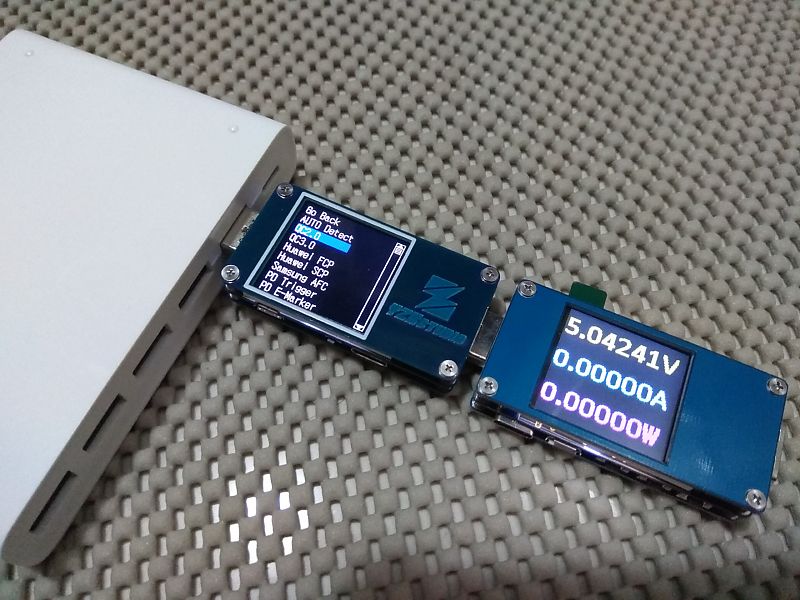

QC2.0

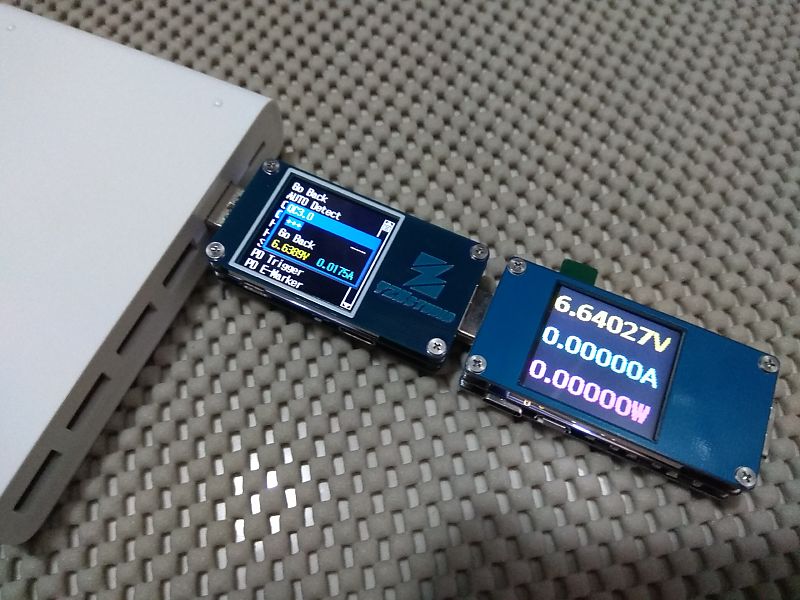

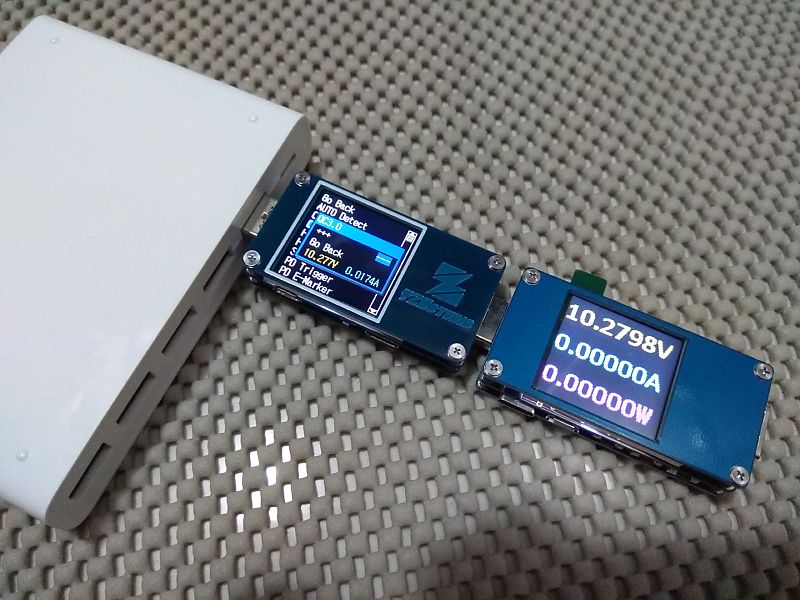

QC3.0

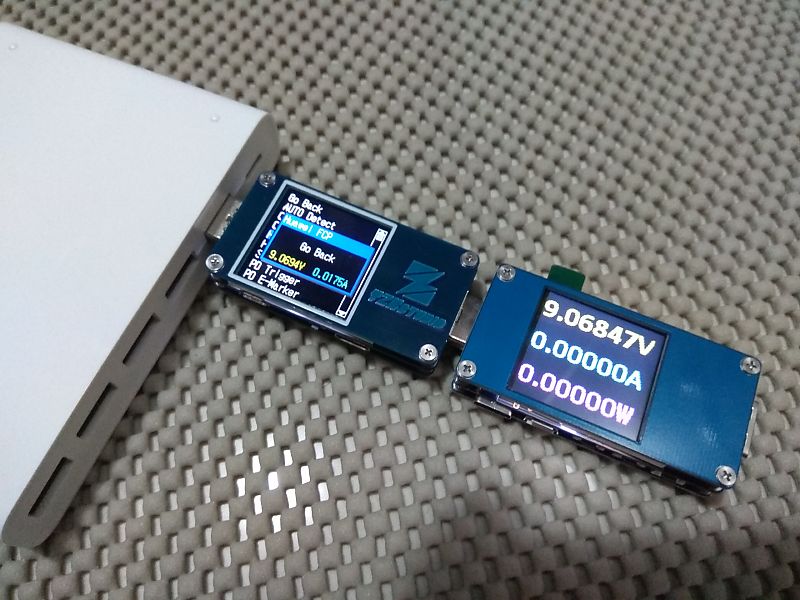

華為FCP 9V

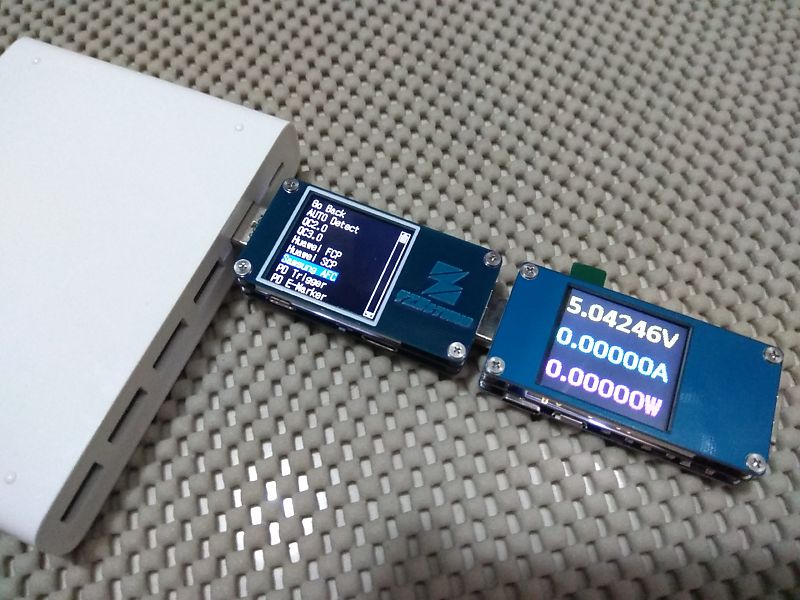

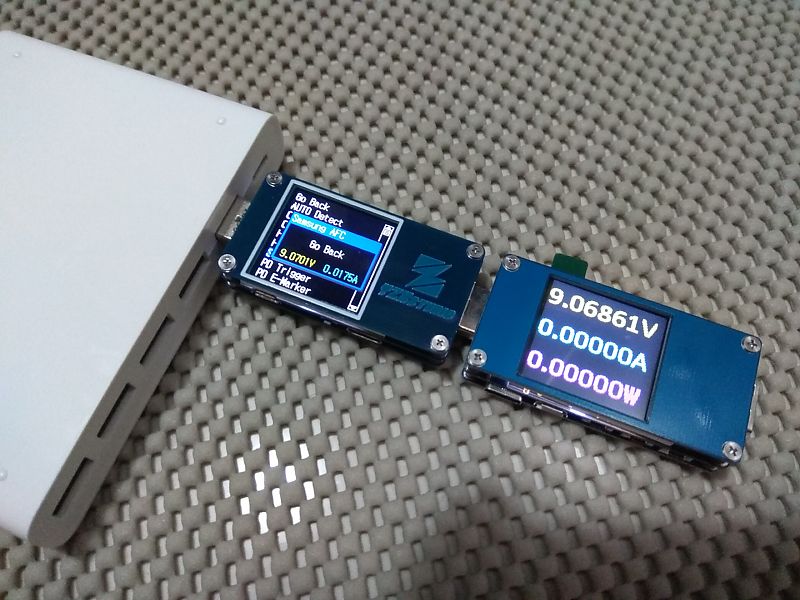

三星AFC 9V
圖片附件: 60w_u_qc2_0.jpg (2018-5-18 23:40, 90.14 KB) / 下載次數 90https://www.hkepc.com/forum/attachment.php?aid=2059843&k=d80e49a65ce81895b4abeb5b9748d353&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_u_qc2_5v.jpg (2018-5-18 23:40, 93.81 KB) / 下載次數 106https://www.hkepc.com/forum/attachment.php?aid=2059844&k=950b9d9f62113635fd769daf6a621d47&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_u_qc2_9V.jpg (2018-5-18 23:40, 89.59 KB) / 下載次數 108https://www.hkepc.com/forum/attachment.php?aid=2059845&k=cd744b4915c416e80ca140376e6fd327&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_u_qc2_12V.jpg (2018-5-18 23:40, 86.76 KB) / 下載次數 115https://www.hkepc.com/forum/attachment.php?aid=2059846&k=9ef86b25b8d36c7a0862d5158eadeebd&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_u_qc3_5v_01.jpg (2018-5-18 23:42, 87 KB) / 下載次數 115https://www.hkepc.com/forum/attachment.php?aid=2059847&k=c0e11b74326742fdd91ab65343cb198d&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_u_qc3_06v.jpg (2018-5-18 23:42, 83.83 KB) / 下載次數 137https://www.hkepc.com/forum/attachment.php?aid=2059848&k=ffe742e6215c9c5c3b4ea397e432ba7e&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_u_qc3_10v.jpg (2018-5-18 23:42, 88.79 KB) / 下載次數 130https://www.hkepc.com/forum/attachment.php?aid=2059849&k=235732749076d209f4fbd2186d74ddbc&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_fcp_5v.jpg (2018-5-18 23:43, 89.2 KB) / 下載次數 115https://www.hkepc.com/forum/attachment.php?aid=2059850&k=d4a266bdee52ad19518a764d168ddd97&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_fcp_9v.jpg (2018-5-18 23:43, 86.83 KB) / 下載次數 116https://www.hkepc.com/forum/attachment.php?aid=2059851&k=0133fa941c5d979731b41b384664220b&t=1781639757&sid=tbkPPPoSs

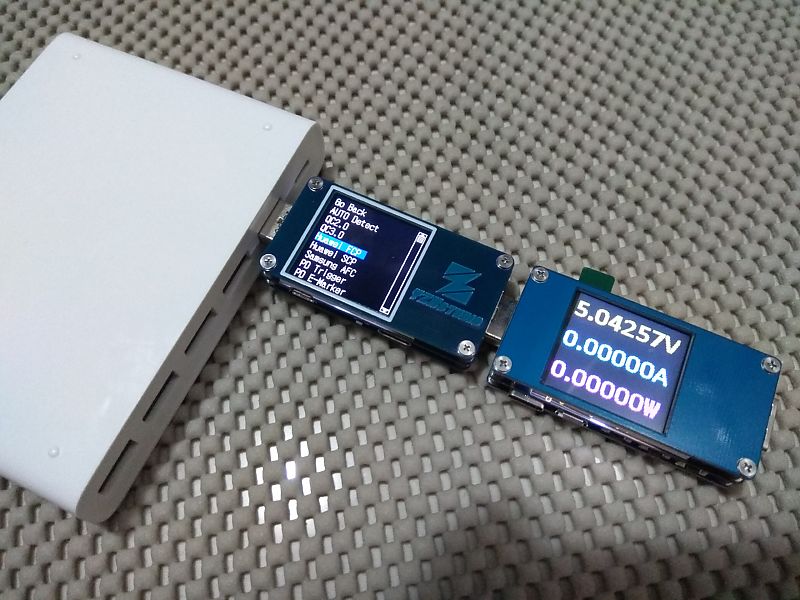

圖片附件: 60W_afc_5v.jpg (2018-5-18 23:44, 85.04 KB) / 下載次數 93https://www.hkepc.com/forum/attachment.php?aid=2059852&k=fd4e5af027e760c2edf95a23159b685a&t=1781639757&sid=tbkPPPoSs
圖片附件: 60W_afc_9v.jpg (2018-5-18 23:44, 89.26 KB) / 下載次數 111https://www.hkepc.com/forum/attachment.php?aid=2059853&k=711708439c0ae4a9064a82679fac7d8c&t=1781639757&sid=tbkPPPoSs
作者: dcc2000 時間: 2018-5-18 23:57

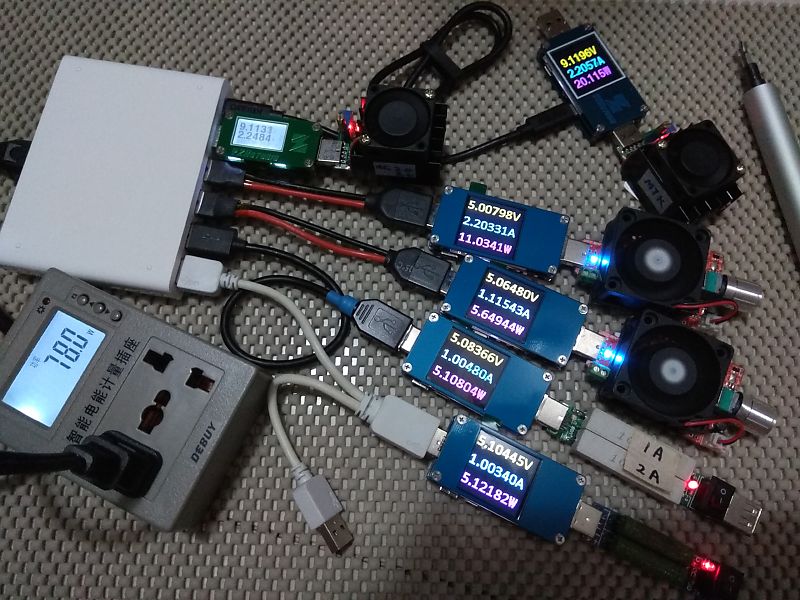

先上張full-load測試圖先，其它個別port嘅快叉/loading測試，要整理一吓圖片再上。
總輸出67.5W，耗電78W，效率大概86.56%。
20.115W + 20.490W + 11.034W + 5.649W + 5.108W + 5.122W
圖片附件: 60w_z_all_load.jpg (2018-5-18 23:57, 111.26 KB) / 下載次數 107https://www.hkepc.com/forum/attachment.php?aid=2059855&k=b4ef7bb827a8b60a30b0644904eb4000&t=1781639757&sid=tbkPPPoSs
作者: dcc2000 時間: 2018-5-19 00:16
本帖最後由 dcc2000 於 2018-5-19 00:48 編輯

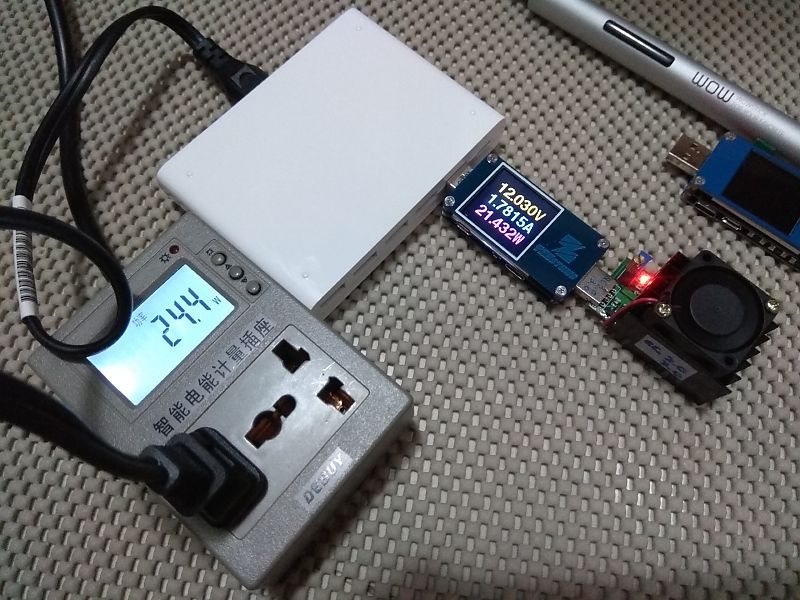

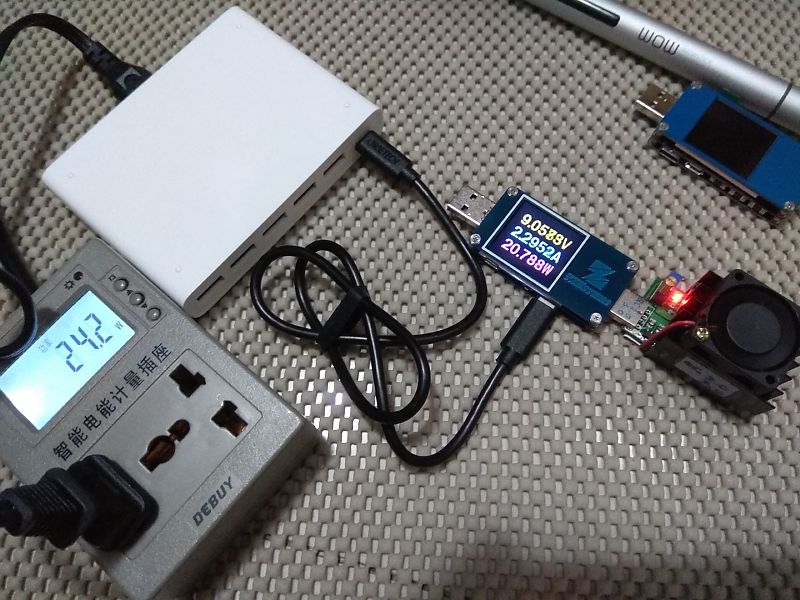

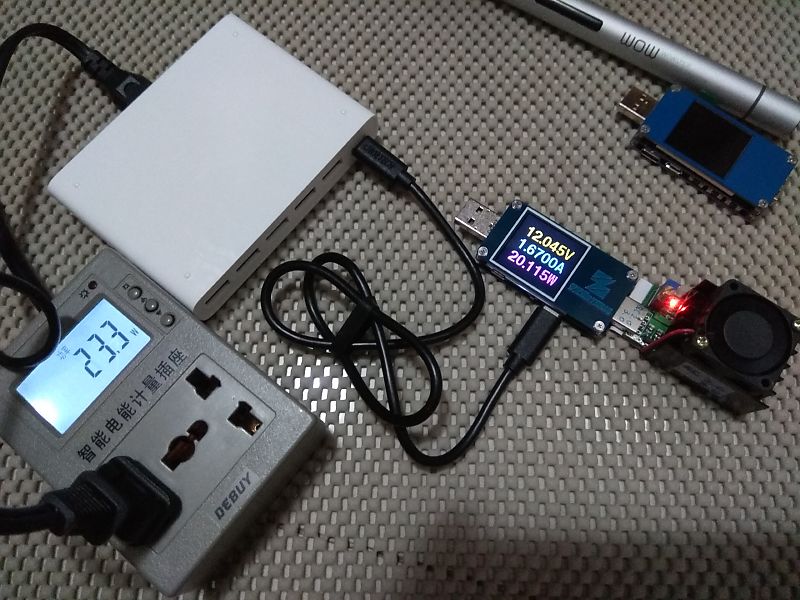

PD port負載測試
QC3.0 port負載測試

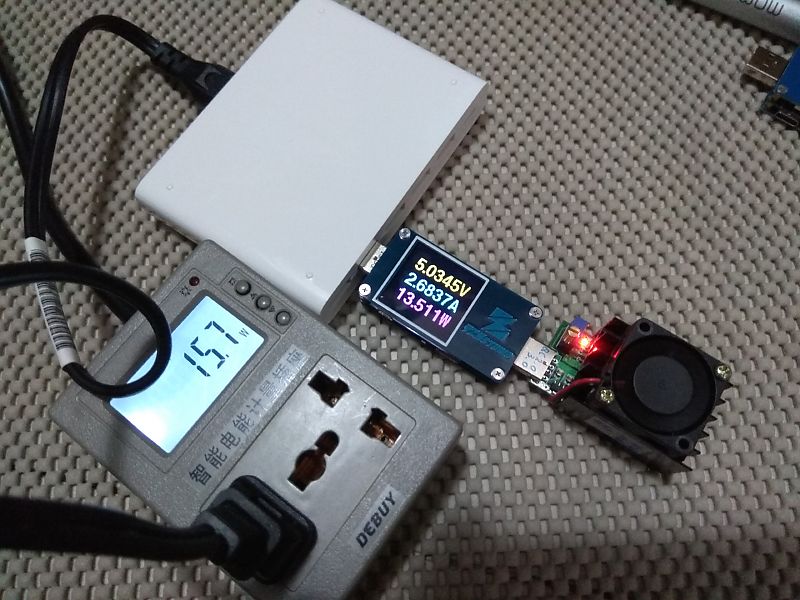

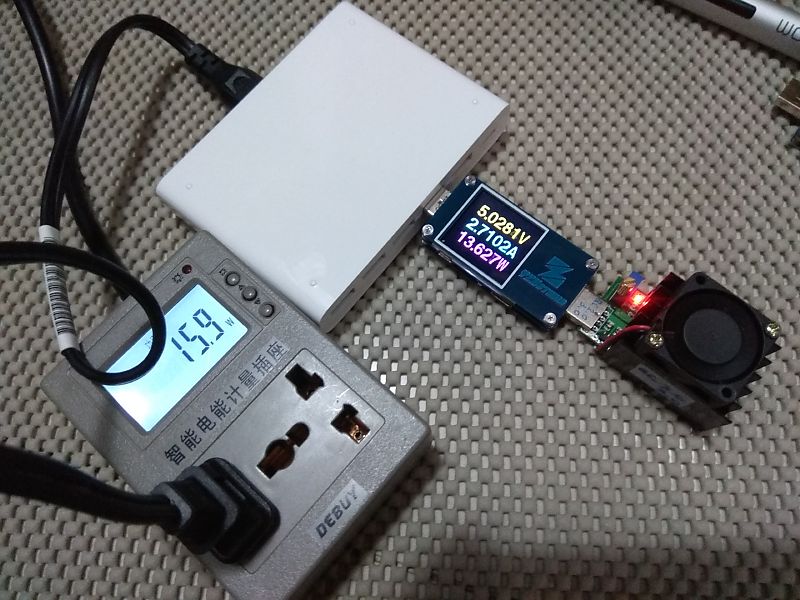

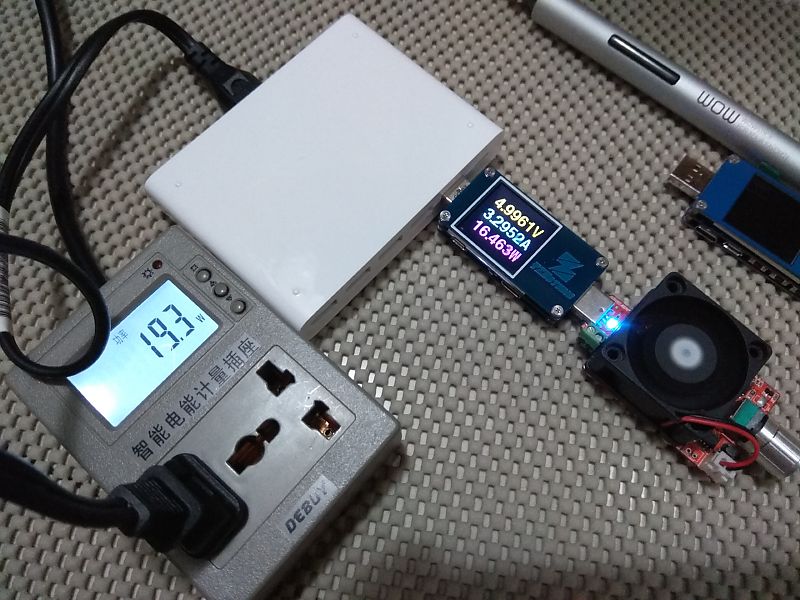

5V port負載測試

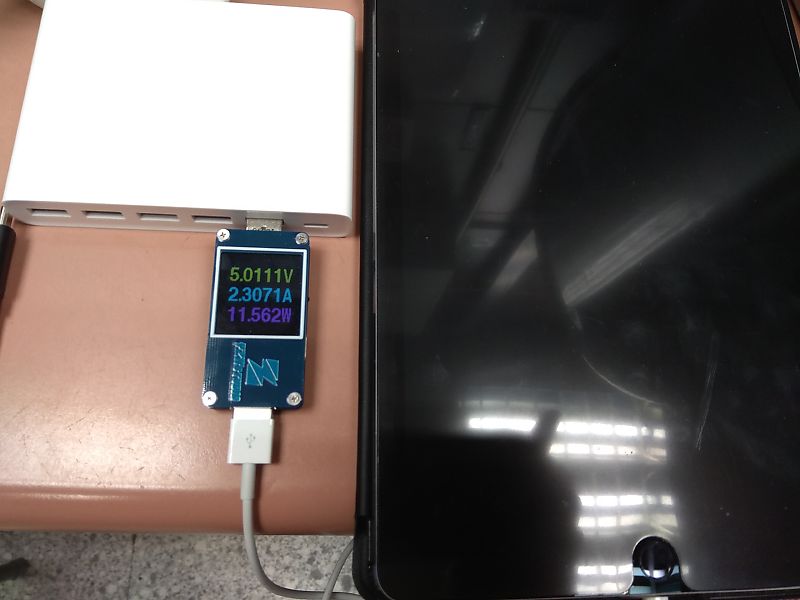

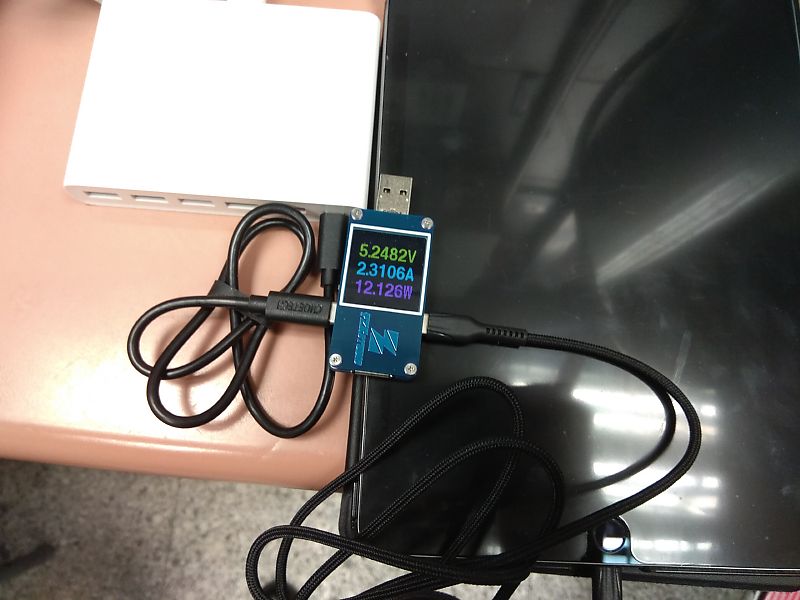

USB port 及PD port叉ipad pro，都可以5V 12W
假如用apple原裝type-C to lightning線，插PD port，可以行9V快叉 (iphone 8 及 iphone X)，IOS11.3之前嘅version，用副廠type-C to lightning線亦可以行9V快叉

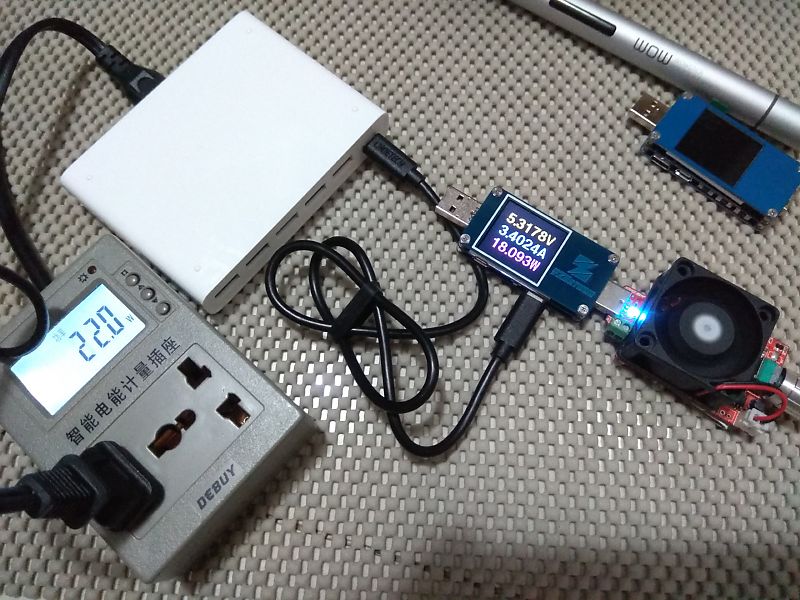

圖片附件: 60w_c_load_5V.jpg (2018-5-19 00:08, 110.69 KB) / 下載次數 100https://www.hkepc.com/forum/attachment.php?aid=2059857&k=2f3d7193fae2bbba98b262e13bcd6241&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_load_9v.jpg (2018-5-19 00:08, 104.38 KB) / 下載次數 109https://www.hkepc.com/forum/attachment.php?aid=2059858&k=64dacf26837ef9987bd81f9ee955ec17&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_c_load_12v.jpg (2018-5-19 00:08, 101.68 KB) / 下載次數 110https://www.hkepc.com/forum/attachment.php?aid=2059859&k=0f86eb862da7f2438a94d197905dbc43&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_u_qcload_5v.jpg (2018-5-19 00:10, 99.29 KB) / 下載次數 96https://www.hkepc.com/forum/attachment.php?aid=2059860&k=dc4bb0d86413cfef079aaf2f743cd172&t=1781639757&sid=tbkPPPoSs

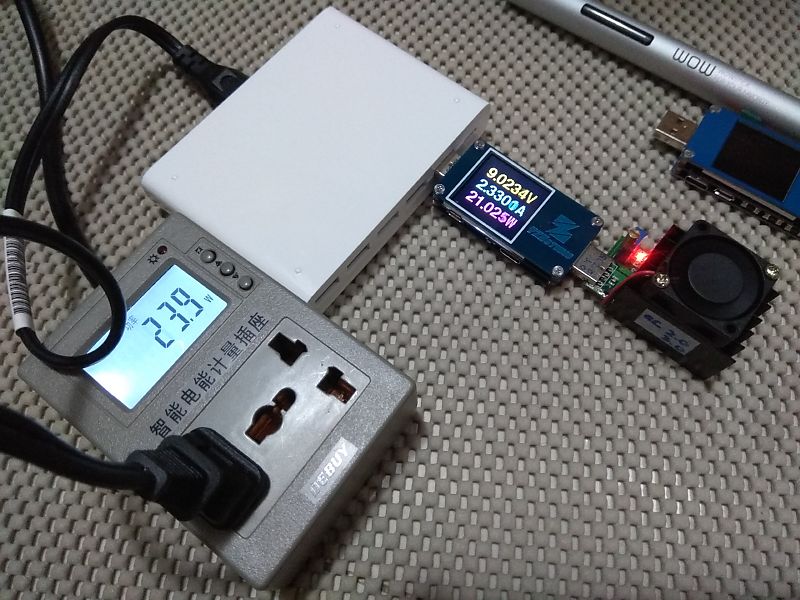

圖片附件: 60w_u_qcload_9v.jpg (2018-5-19 00:10, 102.92 KB) / 下載次數 122https://www.hkepc.com/forum/attachment.php?aid=2059861&k=244e09ac26b969db8ace71459e03c699&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_u_qcload_12v.jpg (2018-5-19 00:10, 103.79 KB) / 下載次數 133https://www.hkepc.com/forum/attachment.php?aid=2059862&k=a8f4d4a8825744b191baaffa9cb0ab2f&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_u2_load.jpg (2018-5-19 00:11, 97.04 KB) / 下載次數 98https://www.hkepc.com/forum/attachment.php?aid=2059866&k=84f45730752187ba43db55d6e360bd56&t=1781639757&sid=tbkPPPoSs
圖片附件: 60w_u4_load.jpg (2018-5-19 00:11, 94.5 KB) / 下載次數 128https://www.hkepc.com/forum/attachment.php?aid=2059867&k=5cc48b468f3c872753dcc3e2ec39a516&t=1781639757&sid=tbkPPPoSs
圖片附件: IMG_20180510_153348_resized.jpg (2018-5-19 00:13, 41.83 KB) / 下載次數 108https://www.hkepc.com/forum/attachment.php?aid=2059869&k=68ecaa2d83013bc463debc0d042219f7&t=1781639757&sid=tbkPPPoSs
圖片附件: IMG_20180510_153514_resized.jpg (2018-5-19 00:18, 57.27 KB) / 下載次數 111https://www.hkepc.com/forum/attachment.php?aid=2059870&k=8930d591a084d138693832aa1d12a69d&t=1781639757&sid=tbkPPPoSs
作者: dcc2000 時間: 2018-5-19 00:37
本帖最後由 dcc2000 於 2018-5-19 01:54 編輯
呢款小米6 ports叉機，基本上足功率，支持多種快叉協議(QC3.0 port用FP6601Q識別芯片)。
每個port都有獨立over-load保護，超載時會限壓(降壓)或暫時cut輸出(短路時)，建議用質素較好嘅type-C或USB-A線，因線芯內部正負極短路落CC(type-C port)或D+D-，係有可能導至燒粒識別芯片。
唔支持MTK-PE+，及另類低壓大電流快叉協議，例如華為嘅SFCP、OPPO嘅VOOC，OnePlus嘅DASH。
作者: dcc2000 時間: 2018-5-19 01:18
呢款6 ports牛嘅設計稍為跟唔上PD多組電壓及大功率嘅大方向(只係得5V/9V/12V 3組電壓及18W)，市場對像似係for叉手機而已，而價錢(129人仔)，某程度上反影咗佢可以提供嘅功能。
遲吓做埋果隻暫時功能算最全面嘅magic xxx Q5PD(原LVSUN產品)，1 PD (5V/9V/12V/15V/18V/20V 3A) + 4 QC3.0。
不過呢款多ports牛個type-C port，只係support QC2.0，而其餘4個QC3.0/2.0 ports亦唔support華為FCP及三星AFC 9V快叉協識，華為及三星部份只support自家快叉協議嘅devices，插Q5PD就未必可以行9V快叉喇！
最重要睇自己用途同需要，平與貴未必係重點！
作者: a2468 時間: 2018-5-19 07:46
香港邊度買小米6 ports叉機.唔該.
作者: rfdingo 時間: 2018-5-19 08:31
香港應該無行貨
我自己就淘的
百2幾人仔
主力充手機等抵玩
作者: dcc2000 時間: 2018-5-19 18:47
香港邊度買小米6 ports叉機.唔該.
a2468 發表於 2018-5-19 07:46
大陸小米官網，或小米淘佬旗艦店。
作者: blkbd5 時間: 2018-5-19 19:56
大陸小米官網，或小米淘佬旗艦店。
dcc2000 發表於 2018-5-19 18:47
支持測試，師兄好心機
作者: 風十三 時間: 2018-5-20 13:57
支持，今日去衝了。
作者: iamredfox 時間: 2018-5-21 22:28
呢隻小米60W 6 ports已買(用)咗一段時間，見得閑，攞佢做個不專業測試。
事先講明，冇 "專業儀器"，純係DIY ...
dcc2000 發表於 2018-5-18 23:03
師兄：
請問這個夠力充 Macbook 嗎？
謝謝！
作者: dcc2000 時間: 2018-5-22 02:56
師兄：
請問這個夠力充 Macbook 嗎？
謝謝！
iamredfox 發表於 2018-5-21 22:28
佢個PD最高只出到20W左右，應急吊命着住部機應該可以，但未必可以叉電。
作者: iamredfox 時間: 2018-5-22 18:07
回覆 19# dcc2000
Thx, 多謝師兄！
作者: kyle1358 時間: 2018-5-23 10:47
Ching 有冇電洗聲? 如果有吵勁唔勁?
via HKEPC Reader for Android
作者: dcc2000 時間: 2018-5-23 21:02
Ching 有冇電洗聲? 如果有吵勁唔勁?
via HKEPC Reader for Android
kyle1358 發表於 2018-5-23 10:47
Switching牛或多或少梗會有，呢隻有少少，不過其實好細聲，差不多貼埋去先聽到，5~10cm以外應該已聽唔到。
作者: 肥寶 時間: 2018-5-23 22:20
竟然有power-z表
作者: dcc2000 時間: 2018-5-23 23:50
竟然有power-z表
肥寶 發表於 2018-5-23 22:20
唔係power-z，係yzx
作者: 肥寶 時間: 2018-5-24 09:11
唔係power-z，係yzx
dcc2000 發表於 2018-5-23 23:50
7電先啱
作者: dcc2000 時間: 2018-5-24 11:56
7電先啱
肥寶 發表於 2018-5-24 09:11
yzx再加上寨上寨嘅飛龍更貼切。。
