作者: dcc2000 時間: 2019-4-4 03:53 標題: Magic Fox 15000mAh 45W PD 移動電源不專業測試
之前幫朋友買咗隻小米3 20000mAh 45W PD尿袋(人仔199)，功能同做工唔錯，只可惜確係又大又重，携帶唔算方便。

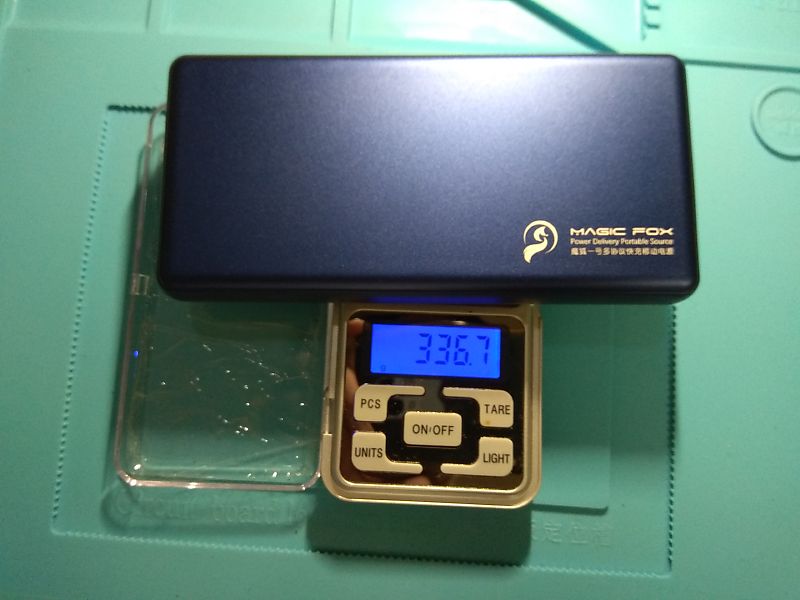

見呢隻Magic Fox 45W比小米及紫米10輕同薄，15000mAh容量，算係多一個選擇。

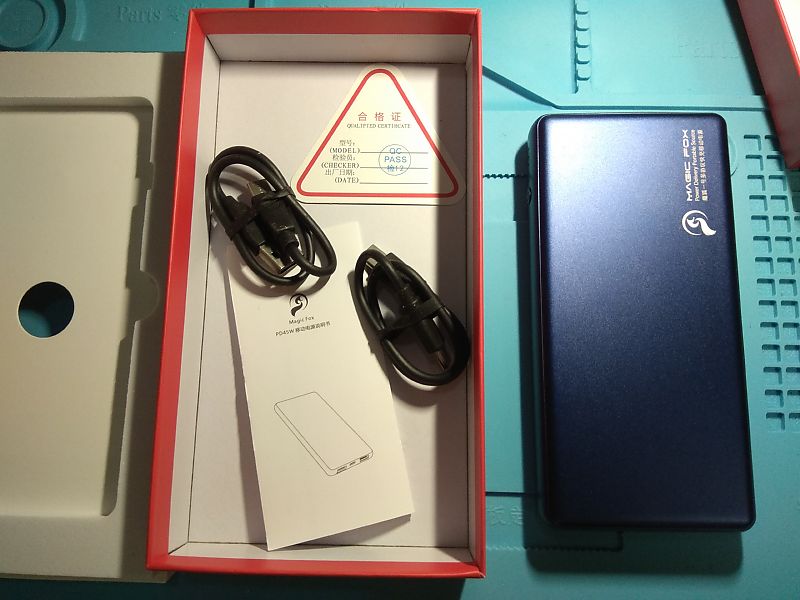

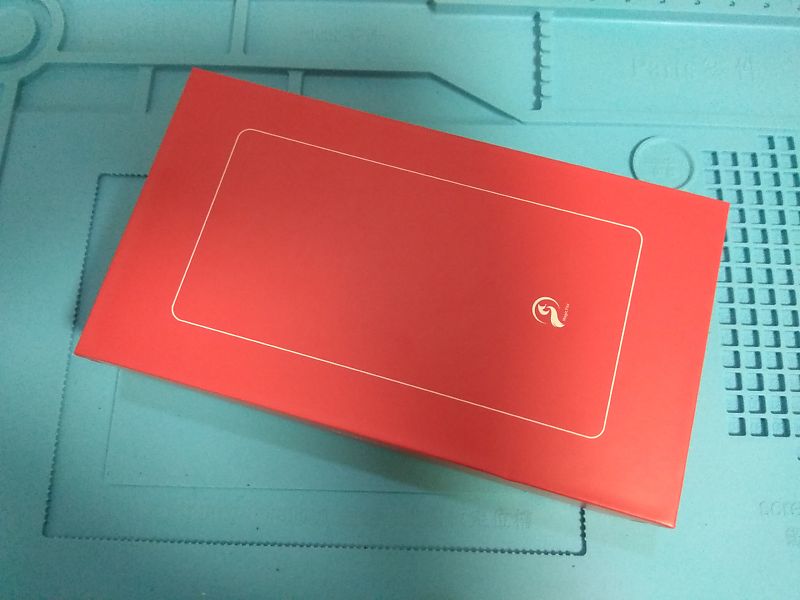

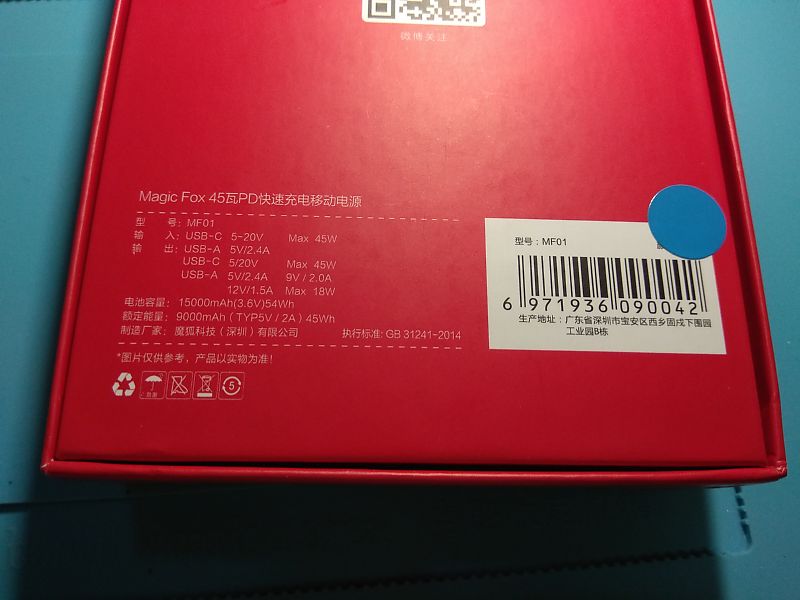

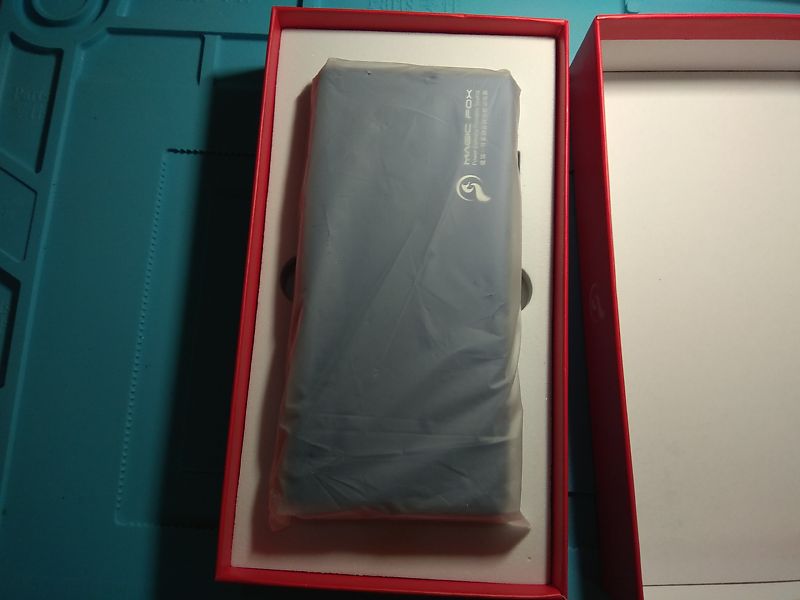

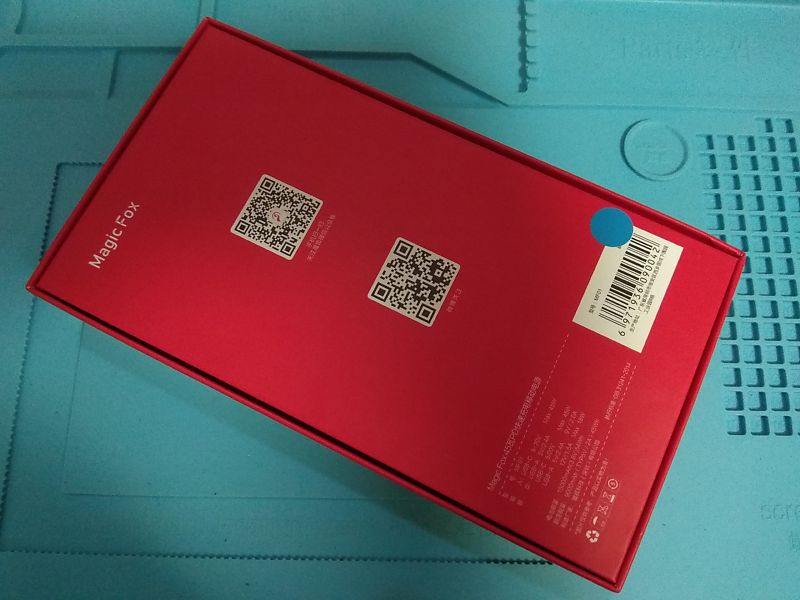

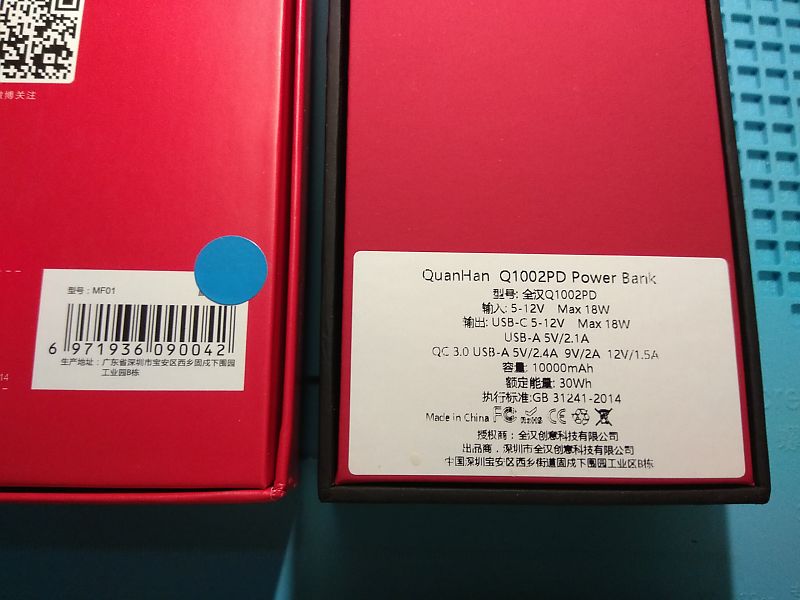

熟口熟面嘅packing，生產地址同之前有師兄介紹過嘅 "全漢" 尿袋相同，配兩條短線。

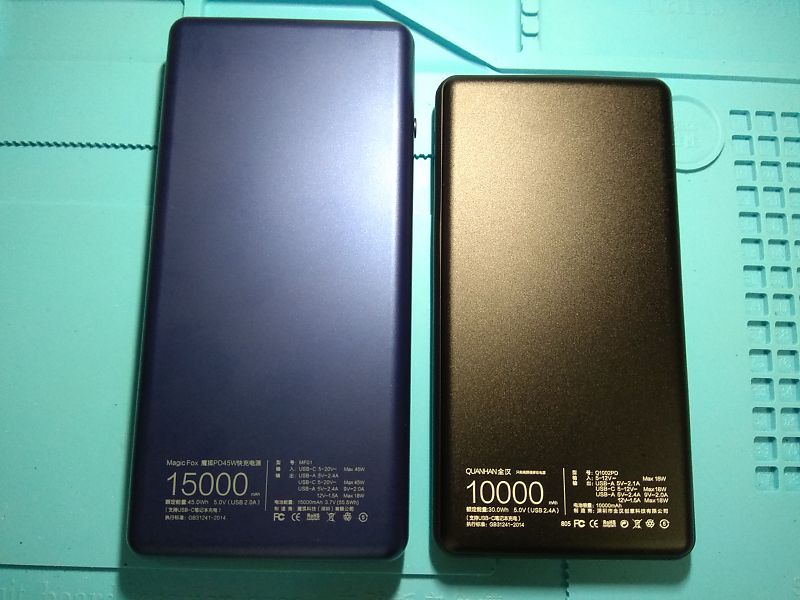

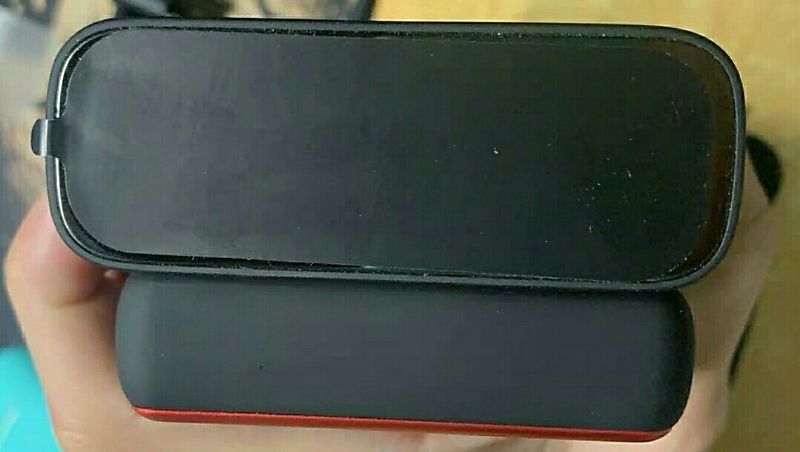

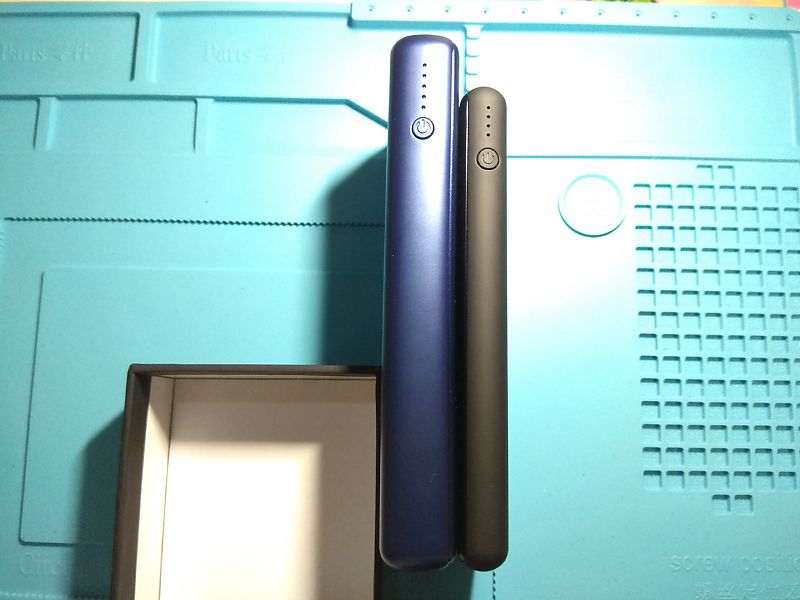

與全漢1002PD、紫米10、小米3對比。

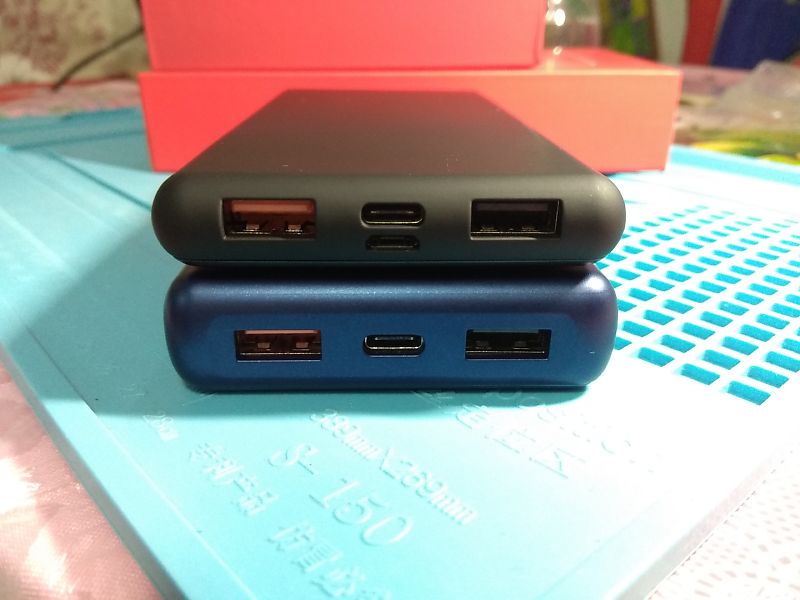

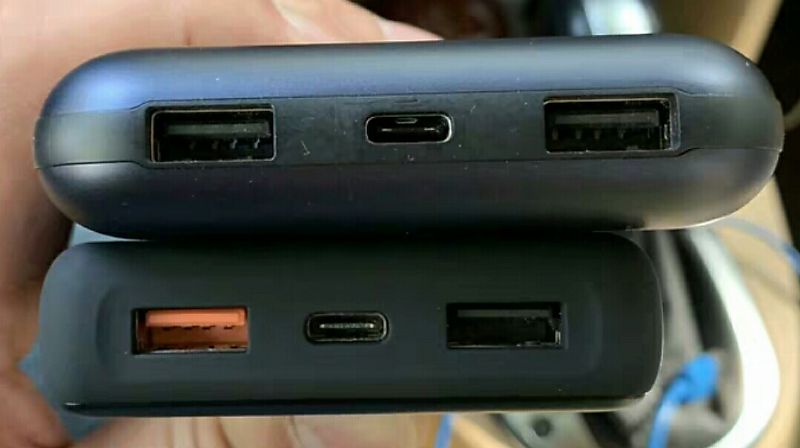

1 PD IN/OUT + QC 3.0 + USB 5V，總共3個ports。

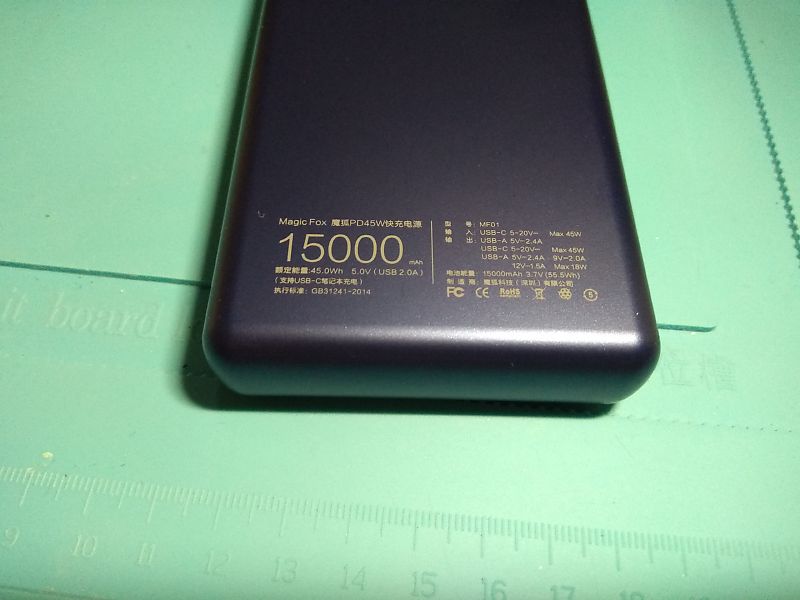

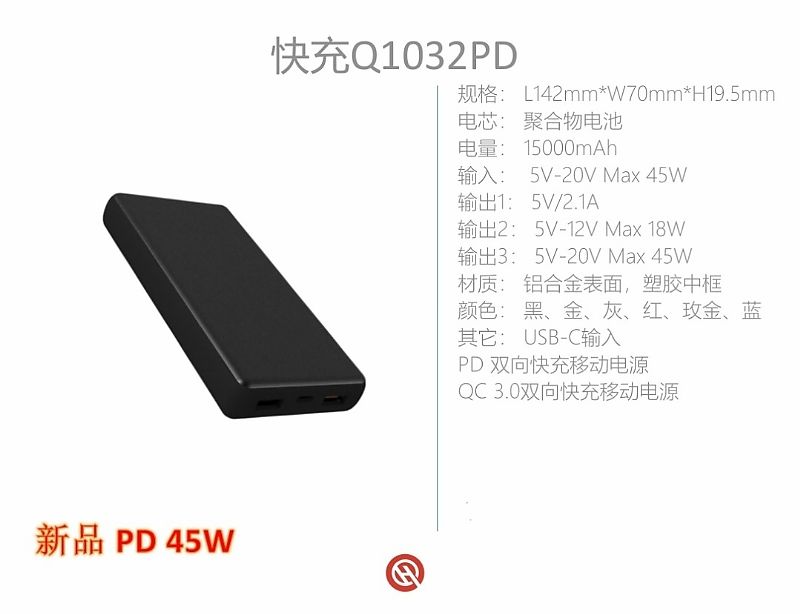

睇外觀同spec，同全漢Q1032PD基本上一樣。
圖片附件: IMG_20190403_213709_resized.jpg (2019-4-4 03:49, 46.92 KB) / 下載次數 103https://www.hkepc.com/forum/attachment.php?aid=2118518&k=6c33959e779910dd51d9a5ae8288bbaa&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_213720_resized.jpg (2019-4-4 03:49, 58.41 KB) / 下載次數 106https://www.hkepc.com/forum/attachment.php?aid=2118519&k=ea2f79a8d62c9228e0e963d04fdcbd5c&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_214019_resized.jpg (2019-4-4 03:49, 51.7 KB) / 下載次數 90https://www.hkepc.com/forum/attachment.php?aid=2118520&k=033c5ab32f5ad6b971d2321f22f1be3d&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_214212_resized.jpg (2019-4-4 03:49, 61.49 KB) / 下載次數 97https://www.hkepc.com/forum/attachment.php?aid=2118521&k=ce282099297cdb916c71efb6e6a1d882&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_214315_resized.jpg (2019-4-4 03:49, 37.81 KB) / 下載次數 88https://www.hkepc.com/forum/attachment.php?aid=2118522&k=4e5958bfd2575ac8460baa9fe583c83e&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_214427_resized.jpg (2019-4-4 03:49, 65.14 KB) / 下載次數 77https://www.hkepc.com/forum/attachment.php?aid=2118523&k=07984e36b191e1f3b4dd5bf8665712e0&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190404_010425_resized.jpg (2019-4-4 03:49, 45.57 KB) / 下載次數 95https://www.hkepc.com/forum/attachment.php?aid=2118524&k=3c0e890b819c7b1966bb20595aa17bde&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_215737_resized.jpg (2019-4-4 03:49, 49.81 KB) / 下載次數 89https://www.hkepc.com/forum/attachment.php?aid=2118525&k=5b12b786498a4e8559fdb67bcd17b0ea&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_214725_resized.jpg (2019-4-4 03:49, 66.52 KB) / 下載次數 80https://www.hkepc.com/forum/attachment.php?aid=2118526&k=734ce30566328445995761407709cfca&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_215017_resized.jpg (2019-4-4 03:49, 50.12 KB) / 下載次數 92https://www.hkepc.com/forum/attachment.php?aid=2118527&k=f550e96e5f81f7c9924b808b26130e5f&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_215409_resized.jpg (2019-4-4 03:49, 51.74 KB) / 下載次數 94https://www.hkepc.com/forum/attachment.php?aid=2118528&k=6f121bcd75670ac55153f63b545a2e1d&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190404_023536_resized.jpg (2019-4-4 03:49, 35.26 KB) / 下載次數 105https://www.hkepc.com/forum/attachment.php?aid=2118529&k=0fa97ae3687759c8d96a1735e3efe095&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190404_023612_resized.jpg (2019-4-4 03:49, 34.7 KB) / 下載次數 90https://www.hkepc.com/forum/attachment.php?aid=2118530&k=3f61f9ba5a3b6b3b7400e8b2ba86a310&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190404_034002_resized.jpg (2019-4-4 03:52, 72.66 KB) / 下載次數 88https://www.hkepc.com/forum/attachment.php?aid=2118531&k=914d4d22920c1ffb9880a4d60f842838&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190404_034046_resized.jpg (2019-4-4 03:52, 38.85 KB) / 下載次數 104https://www.hkepc.com/forum/attachment.php?aid=2118532&k=137c4d8379a5b2638315304ec92b5c20&t=1781924670&sid=77Ik2bS2ol
作者: dcc2000 時間: 2019-4-4 03:57

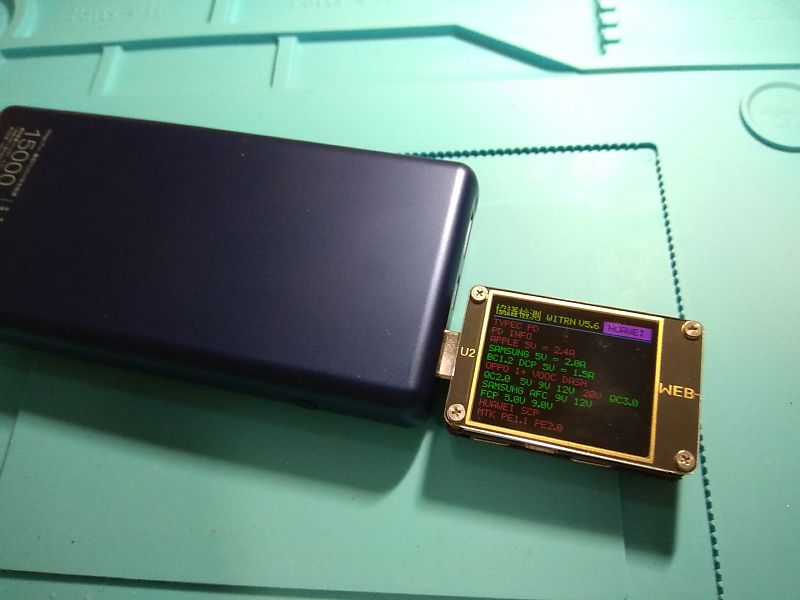

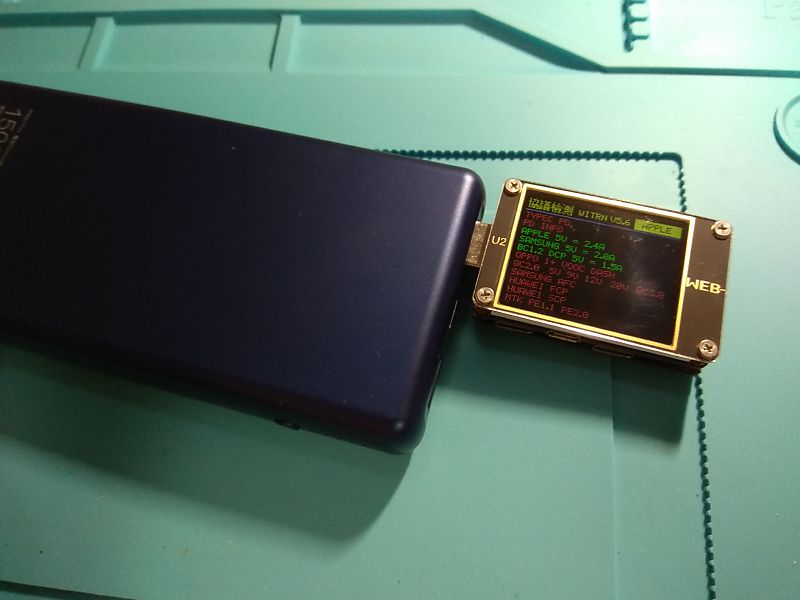

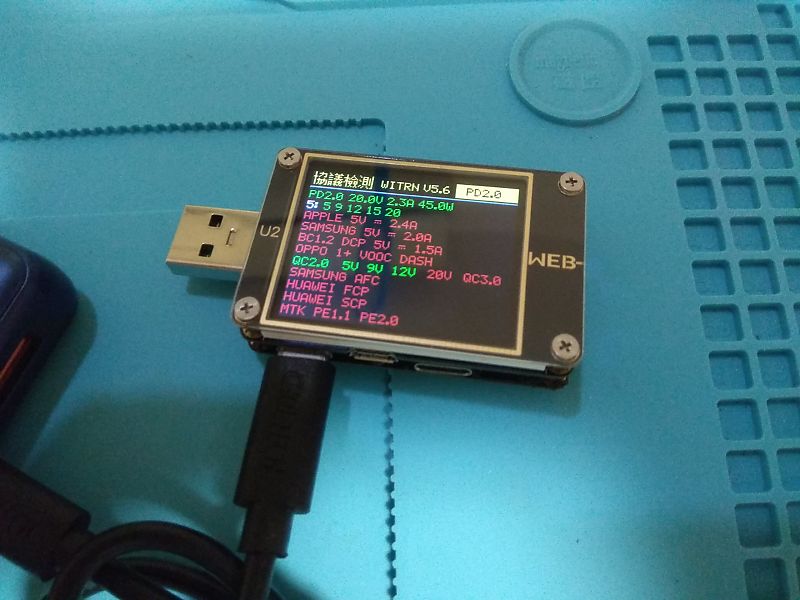

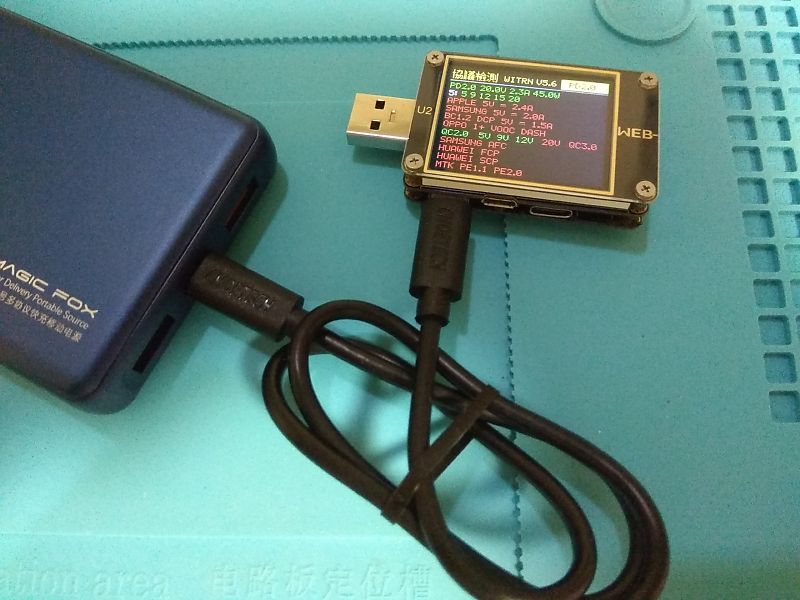

Check吓每個port支持嘅充電協議識別。
PD port支持PD 2.0 (5組PDO)，及QC 2.0
QC port支持QC 2.0/3.0，三星AFC，華為FCP

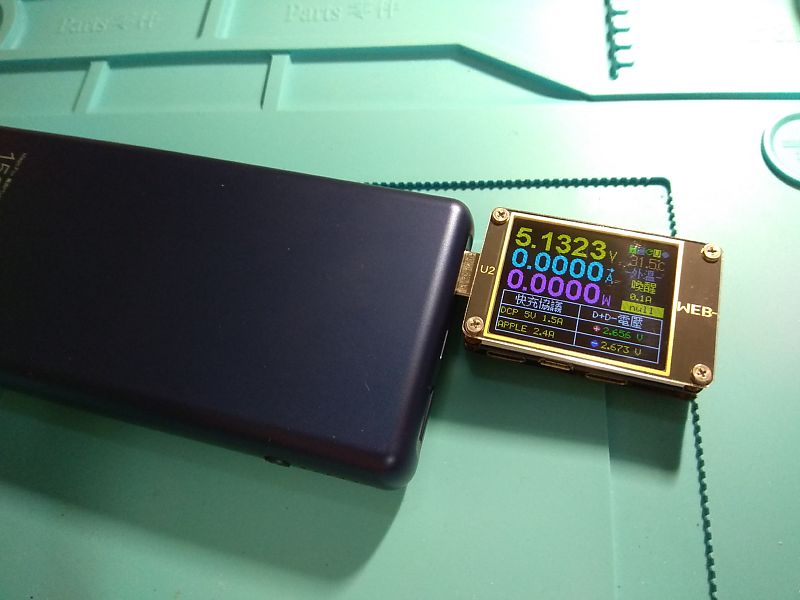

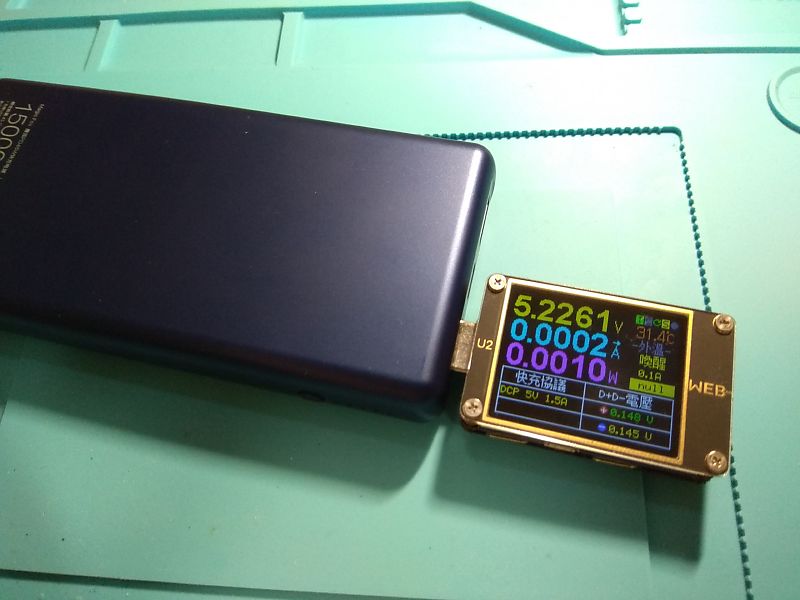

5V port支持Apple 2.4A，三星2A，DCP 1.5A
圖片附件: IMG_20190403_224729_resized.jpg (2019-4-4 03:56, 71.92 KB) / 下載次數 83https://www.hkepc.com/forum/attachment.php?aid=2118533&k=06f59eaaec9bc75bcbb33d6a45230d28&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_224736_resized.jpg (2019-4-4 03:56, 64.43 KB) / 下載次數 95https://www.hkepc.com/forum/attachment.php?aid=2118534&k=9b9916220e34494ae6d4f2ac6f1e8670&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_224859_resized.jpg (2019-4-4 03:56, 71.77 KB) / 下載次數 72https://www.hkepc.com/forum/attachment.php?aid=2118535&k=4159ae239cb0932b29d9ef81835b9348&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_232119_resized.jpg (2019-4-4 03:56, 49.44 KB) / 下載次數 95https://www.hkepc.com/forum/attachment.php?aid=2118536&k=e262e52d391a4508c0f698dd1aad731f&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_232025_resized.jpg (2019-4-4 03:56, 44.49 KB) / 下載次數 83https://www.hkepc.com/forum/attachment.php?aid=2118537&k=84e06922577ea22ff066cfac5521dcb4&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_232145_resized.jpg (2019-4-4 03:56, 47.74 KB) / 下載次數 90https://www.hkepc.com/forum/attachment.php?aid=2118538&k=aae765750e941a31d7936d9f38511e12&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_232223_resized.jpg (2019-4-4 03:56, 42.63 KB) / 下載次數 82https://www.hkepc.com/forum/attachment.php?aid=2118539&k=fac9155579ea0d54bae127240c4bdd3e&t=1781924670&sid=77Ik2bS2ol
作者: dcc2000 時間: 2019-4-4 04:09
本帖最後由 dcc2000 於 2019-4-4 18:30 編輯

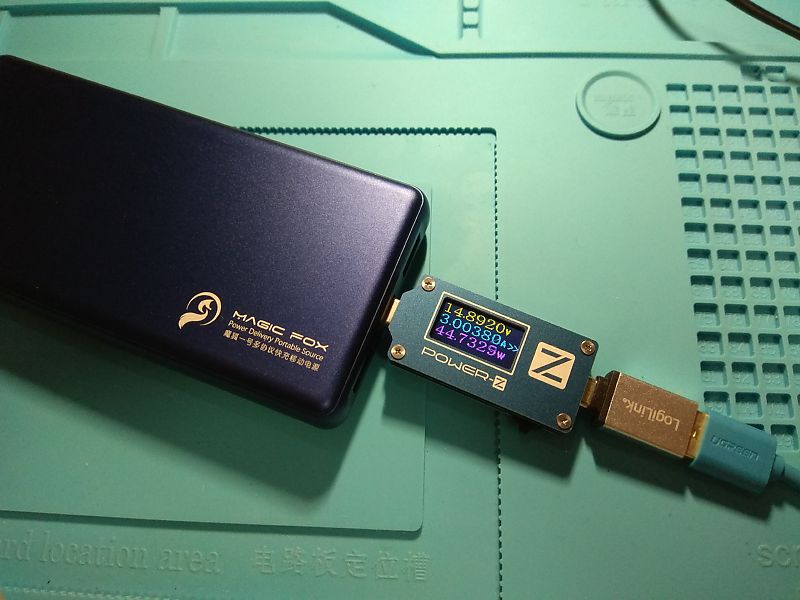

PD port 輸入及輸出。(尿袋大概半滿容量)
非專業測試儀器，數值僅供參考。

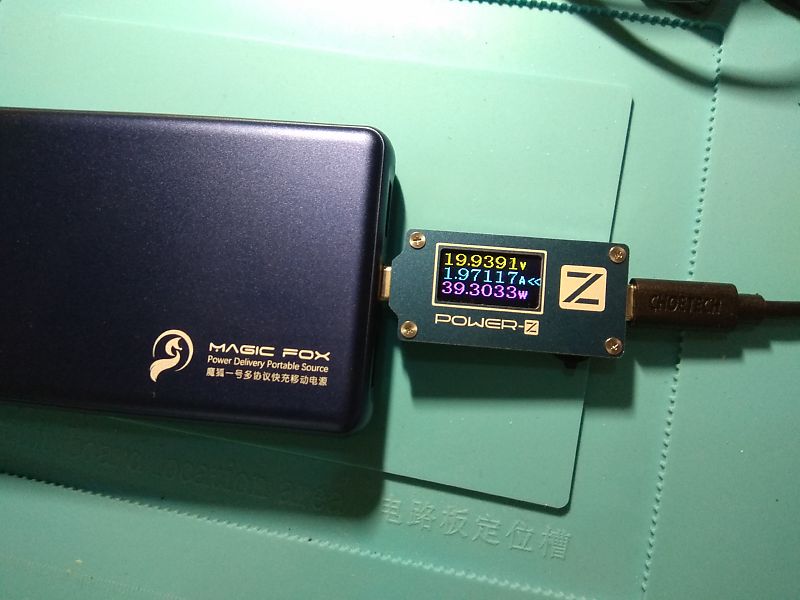

20V 41W PD charger，39.30W

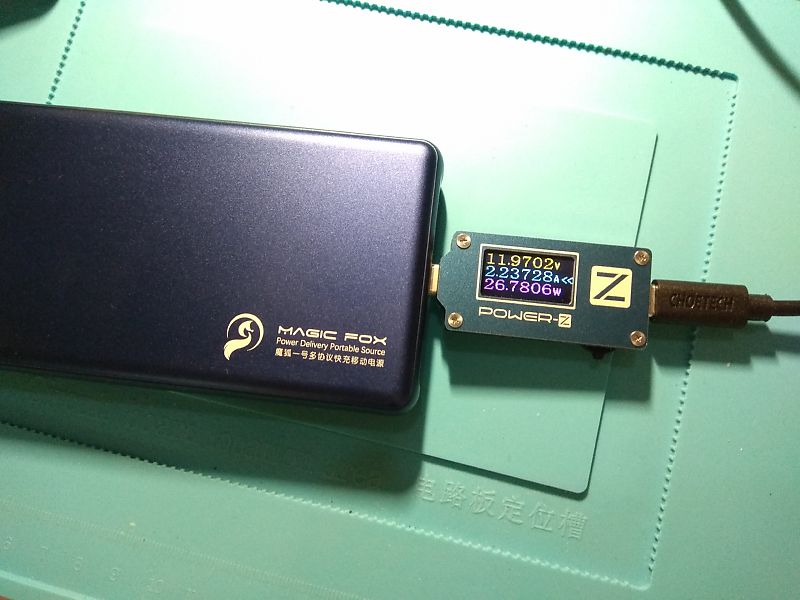

12V 27W PD charger，26.78W
成功握手合適嘅PDO，輸出亦達標示45W功率。
圖片附件: IMG_20190404_001020_resized.jpg (2019-4-4 04:07, 55.19 KB) / 下載次數 74https://www.hkepc.com/forum/attachment.php?aid=2118540&k=b3bd13d6b5ed370e9e5e3810b2df8a4f&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190404_001230_resized.jpg (2019-4-4 04:07, 59.11 KB) / 下載次數 87https://www.hkepc.com/forum/attachment.php?aid=2118541&k=b04e103af3cbbb063e536d5e9201b552&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_225951_resized.jpg (2019-4-4 04:07, 61.53 KB) / 下載次數 91https://www.hkepc.com/forum/attachment.php?aid=2118543&k=61ac4b119239432210173af7378c3e15&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_230228_resized.jpg (2019-4-4 04:07, 60.5 KB) / 下載次數 68https://www.hkepc.com/forum/attachment.php?aid=2118544&k=24491715941c7b2d61868823ed7aa470&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_230406_resized.jpg (2019-4-4 04:07, 60.31 KB) / 下載次數 88https://www.hkepc.com/forum/attachment.php?aid=2118545&k=d80d60bbbe7d536040e9c442cfdb01bc&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_230815_resized.jpg (2019-4-4 04:07, 60.29 KB) / 下載次數 78https://www.hkepc.com/forum/attachment.php?aid=2118546&k=836decb4cc96685ddce53e575764c0f0&t=1781924670&sid=77Ik2bS2ol
作者: dcc2000 時間: 2019-4-4 04:30
本帖最後由 dcc2000 於 2019-4-4 21:23 編輯

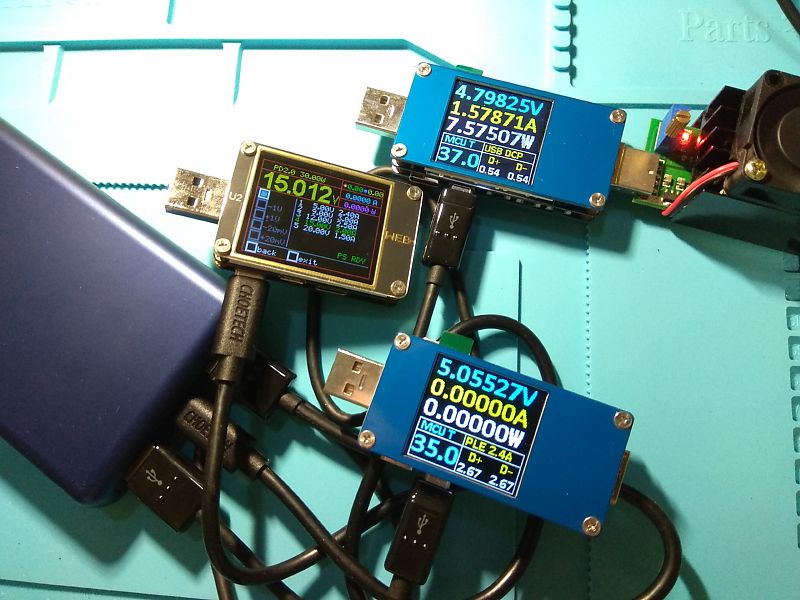

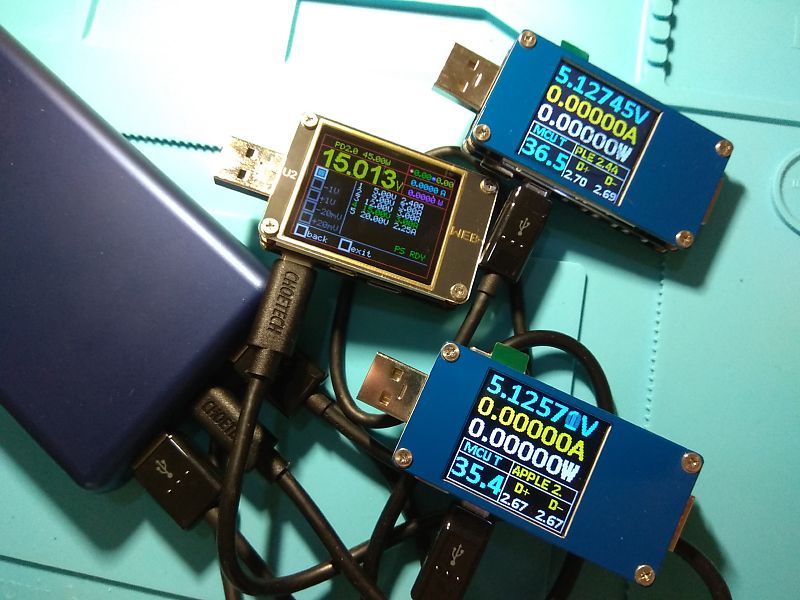

輸出組合
PD(快叉) + QC Port (行5V)
PD(快叉) + USB 5V
QC(快叉) + USB 5V
PD(快叉) + QC Port (行5V) + USB 5V

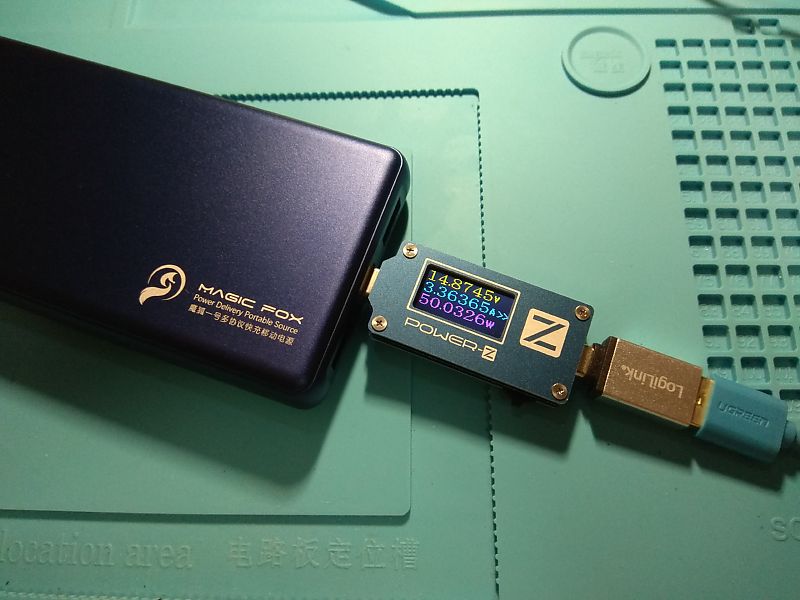

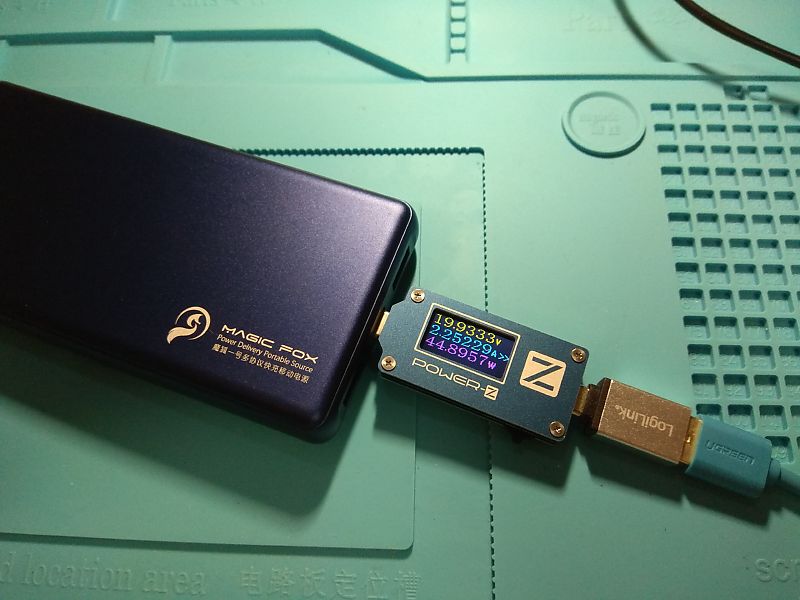

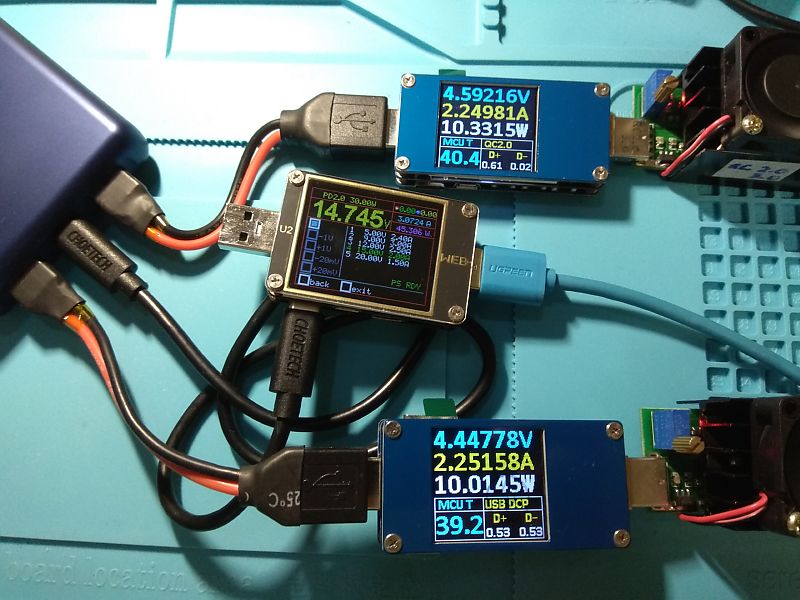

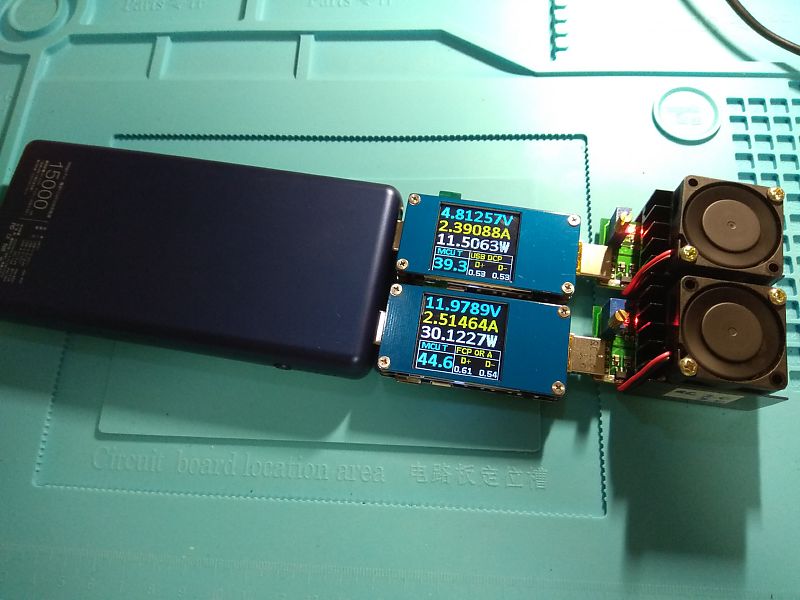

PD port + 任一USB port有負載時，PDO嘅電流預設值會改變，件PD device最高只能扯30W。其實真正嘅輸出仍可達到45W(用電子負載測試)。

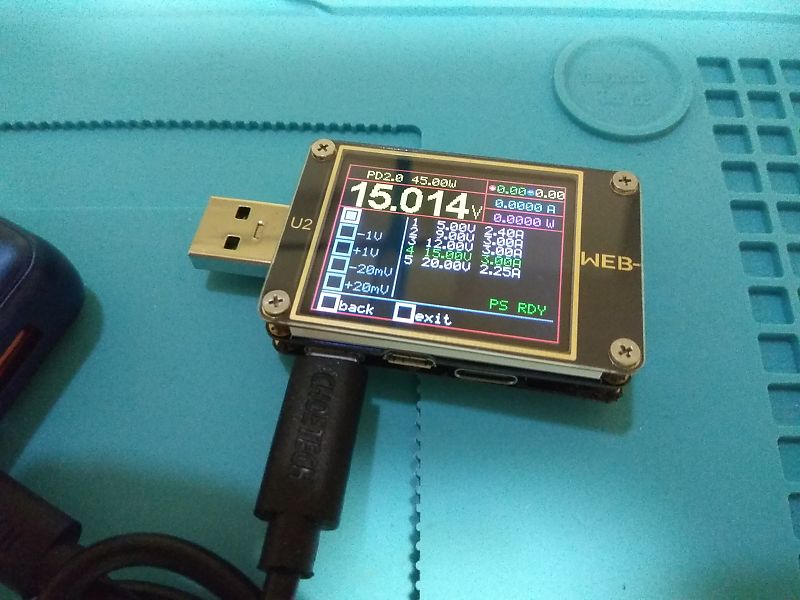

PDO預設值
1 5.00V 2.40A
2 9.00V 3.00A
3 12.00V 3.00A
4 15.00V 3.00A
5 20.00V 2.25A
USB port有負載時PDO變更值
1 5.00V 2.40A
2 9.00V 3.00A
3 12.00V 2.50A
4 15.00V 2.00A
5 20.00V 1.50A
尿袋可以用PD牛或QC牛叉電，PD會先握手最高功率，QC係9V 2A (18W)，有時間會多試幾隻牛。可以邊充邊用，自叉電時，就算叉電行緊高壓快叉，兩個USB ports只能輸出5V。

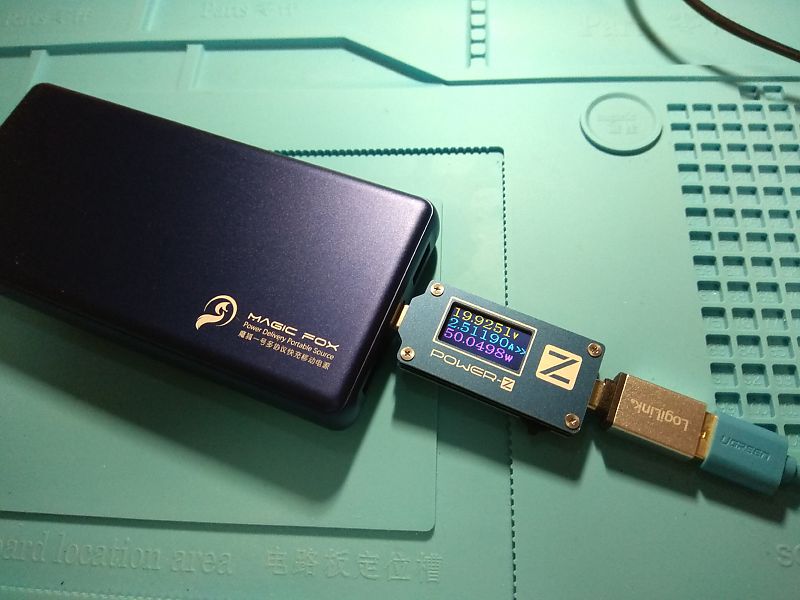

呢款尿袋嘅電路設計唔算係最新，裏面做工亦只屬一般，支持嘅快充協議係最基本規格，並無PD 3.0 PPS，QC4+之類，不過輸出功率可達50W，PD本身可輸出5V / 9V / 12V / 15V / 20V，配條PD誘騙線用於其它用途亦可以，例如俾舊款notebook、便携DC辣雞之類。
負載測試。

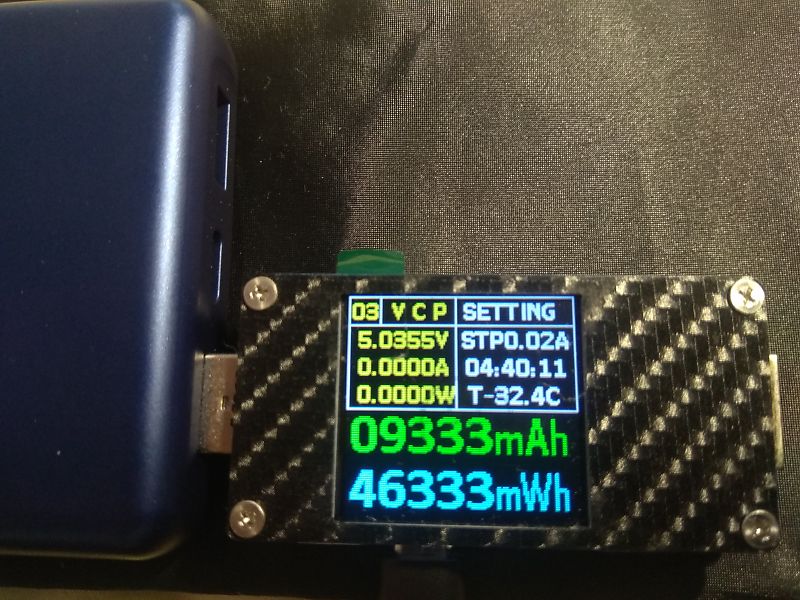

由完全冇電至叉滿只需兩個鐘(用41W PD叉機)，叉滿電之後，以2A(@5V)放電測試容量，放出9333mAh，46.33Wh，達到標示45Wh額定能量。
圖片附件: IMG_20190403_232708_resized.jpg (2019-4-4 04:22, 64.31 KB) / 下載次數 72https://www.hkepc.com/forum/attachment.php?aid=2118547&k=cd340a9ab8c227cd0ad2714b477362df&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_234036_resized.jpg (2019-4-4 04:22, 80.47 KB) / 下載次數 67https://www.hkepc.com/forum/attachment.php?aid=2118548&k=a0ab6b0ef60d8b4775755d05e243bf1c&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_234150_resized.jpg (2019-4-4 04:22, 83.73 KB) / 下載次數 89https://www.hkepc.com/forum/attachment.php?aid=2118549&k=0737806a6ac47027cedb990d6e9bc0a8&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190403_235626_resized.jpg (2019-4-4 04:22, 87.35 KB) / 下載次數 68https://www.hkepc.com/forum/attachment.php?aid=2118550&k=664874602e9ac03478efefba7d837abd&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190404_164700_resized.jpg (2019-4-4 16:54, 108.25 KB) / 下載次數 98https://www.hkepc.com/forum/attachment.php?aid=2118635&k=e12a6106307e089fa91289ce371d42a1&t=1781924670&sid=77Ik2bS2ol
作者: dcc2000 時間: 2019-4-4 04:51

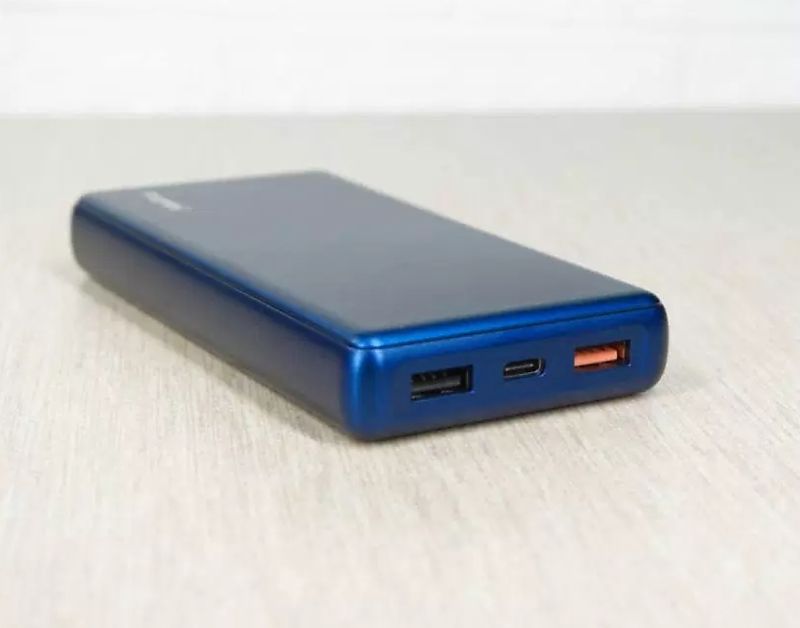

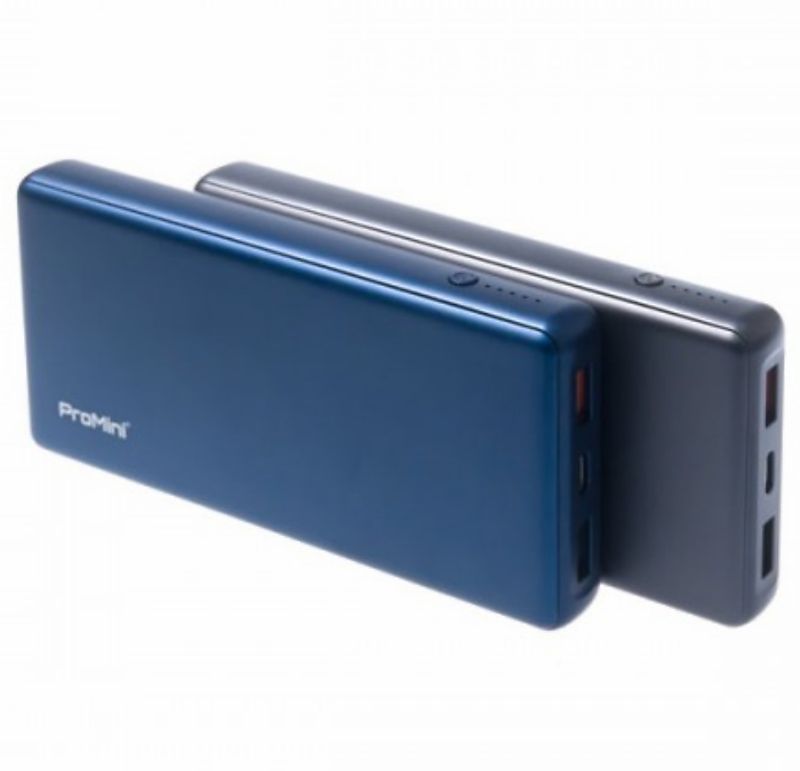

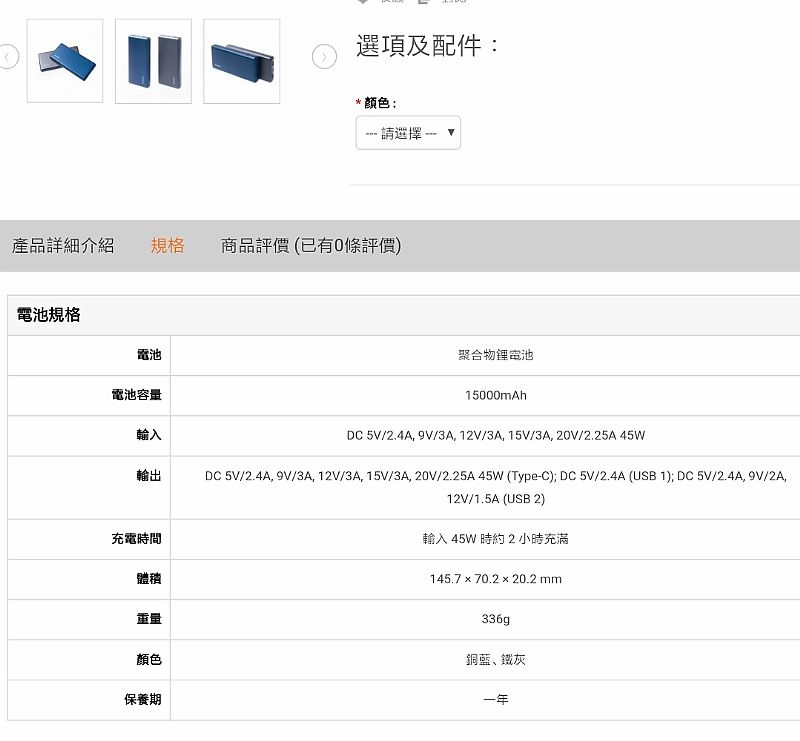

呢隻Magic Fox 同香港某貼牌商家嘅一款尿袋，外觀同spec相似度極高，唔通出自同一ODM廠家？
呢隻Magic Fox 人仔168，某Magic港紙449，淨係睇牌子同價錢嗰d用家，可能會話就算係同廠，用料、QC等乜乜七七都唔會係一樣，部份甚至會話呢隻Magic Fox係抄/仿人哋嘅產品。此處不作評論，自行理解，最重要自我感覺良好！
圖片附件: IMG_20190404_012525_resized.jpg (2019-4-4 04:51, 29.45 KB) / 下載次數 67https://www.hkepc.com/forum/attachment.php?aid=2118551&k=3c8280e569605838ee0fab368e59e6a4&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190404_013235_resized.jpg (2019-4-4 04:51, 27.86 KB) / 下載次數 85https://www.hkepc.com/forum/attachment.php?aid=2118552&k=210df003c2fe083fc56fc14018e8779e&t=1781924670&sid=77Ik2bS2ol
圖片附件: IMG_20190404_013147_resized.jpg (2019-4-4 04:51, 55.17 KB) / 下載次數 69https://www.hkepc.com/forum/attachment.php?aid=2118553&k=ab9ef2f27a4a40f39ce52e273fe4652e&t=1781924670&sid=77Ik2bS2ol
作者: Pennylau 時間: 2019-4-4 12:46
Check吓每個port支持嘅充電協議識別。
PD port支持PD 2.0 (5組PDO)，及QC 2.0
QC port支持QC 2.0/3.0，三 ...
dcc2000 發表於 2019-4-4 03:57
請問個充電協議畫面點樣整出黎？
作者: dcc2000 時間: 2019-4-4 14:06
請問個充電協議畫面點樣整出黎？
Pennylau 發表於 2019-4-4 12:46

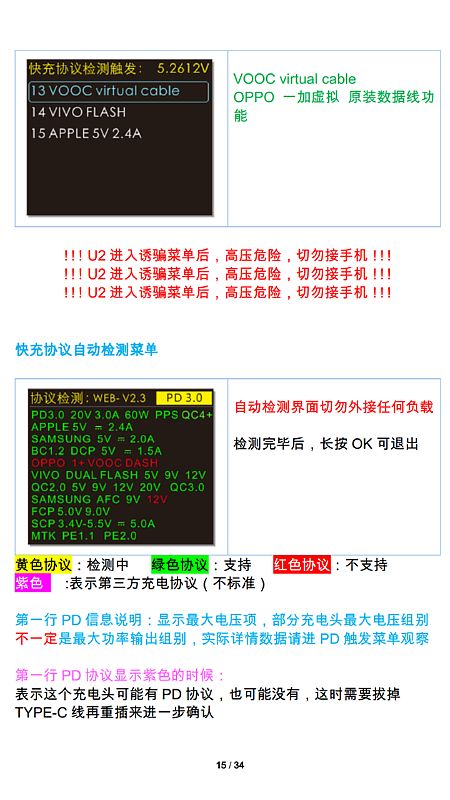

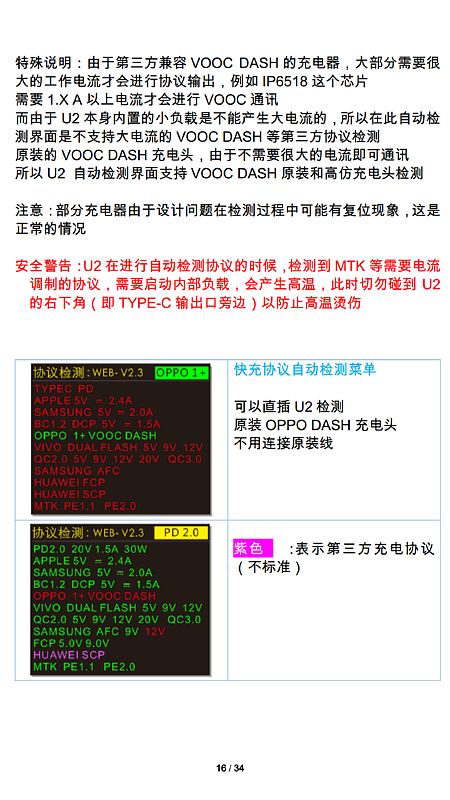

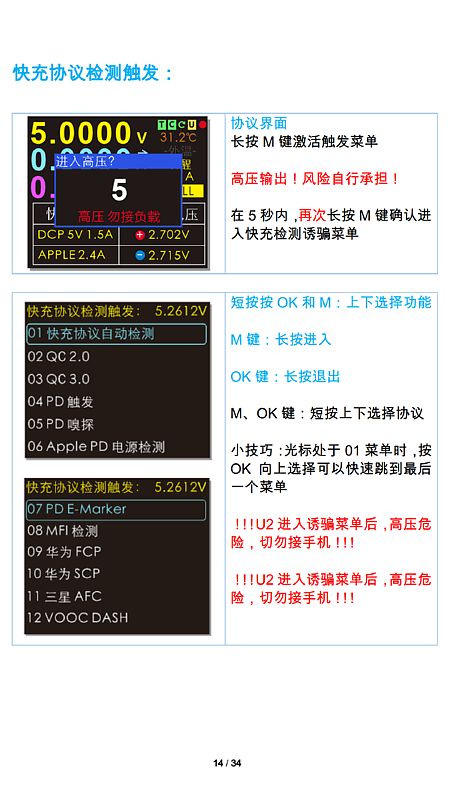

U2錶説明書有教學
圖片附件: Screenshot_2019-04-04-14-02-24-382_cn.wps.moffice_eng_resized.png (2019-4-4 14:06, 62.44 KB) / 下載次數 135https://www.hkepc.com/forum/attachment.php?aid=2118602&k=9efbf8d289860d05746a1edd4005b4db&t=1781924670&sid=77Ik2bS2ol
圖片附件: Screenshot_2019-04-04-14-02-49-465_cn.wps.moffice_eng_resized.png (2019-4-4 14:06, 68.52 KB) / 下載次數 81https://www.hkepc.com/forum/attachment.php?aid=2118603&k=67b02cd150972cc61798fb4f095db934&t=1781924670&sid=77Ik2bS2ol
圖片附件: Screenshot_2019-04-04-14-03-09-430_cn.wps.moffice_eng_resized.png (2019-4-4 14:06, 78.77 KB) / 下載次數 99https://www.hkepc.com/forum/attachment.php?aid=2118604&k=d16a28e63685f86cccb6aa99a6900da4&t=1781924670&sid=77Ik2bS2ol
作者: Pennylau 時間: 2019-4-4 14:08
U2錶説明書有教學
dcc2000 發表於 2019-4-4 14:06
thx~
作者: Brainstomer 時間: 2019-4-22 04:51
提示: 作者被禁止或刪除 內容自動屏蔽
作者: dcc2000 時間: 2019-4-22 17:59
就係見佢較細較輕, 所以試吓。
不過國産Li-polymer電芯嘅質素真係好難講，慶幸之前幾隻全漢10000mAh 18W, 用咗超過一年，暫時未見大肚。
作者: kit228 時間: 2019-4-22 23:40
用緊全漢10000
諗緊換唔換好,15000又唔係太好多
如果有20000就fit
作者: dcc2000 時間: 2019-4-23 07:47
用緊全漢10000
諗緊換唔換好,15000又唔係太好多
如果有20000就fit
kit228 發表於 2019-4-22 23:40
唔需要PD 15V / 20V 45W嘅話，全漢10000mAh我覺得更方便好用。
20000mAh嘅話就肯定會更大更重。
作者: 肥寶 時間: 2019-4-26 21:50
呢隻Magic Fox 同香港某貼牌商家嘅一款尿袋，外觀同spec相似度極高，唔通出自同一ODM廠家？
呢隻Magic Fox ...
dcc2000 發表於 2019-4-4 04:51
同一個ODM
作者: dcc2000 時間: 2019-4-26 22:37
同一個ODM
肥寶 發表於 2019-4-26 21:50
好明顯係，但呢度可能有人堅持話唔一樣。。
作者: itpeanut 時間: 2019-4-29 23:11
有冇試過charge notebook?
同lenovo個隻比,邊隻好D?
