標題: [主機板] MSI張X399真係正到!! [打印本頁]

---

作者: PowerShot    時間: 2017-7-31 23:49     標題: MSI張X399真係正到!!

講明我唔係打手, 我仲用緊Giga 970A-D3 + 1045T, 不過呢張野要用得曬全部野都幾難, 見過最正的AMD MB!

https://www.msi.com/Motherboard/ ... ductFeature-section

Supports AMD® Ryzen ThreadRipper Processor for SocketTR4
* This function will be supported depend on the CPU.


Chipset

• AMD® X399 Chipset




Main Memory

• 8 x DDR4 memory slots, support up to 128GB*
• Quad channel memory architecture**
• Supports DDR4 3600+(OC)/ 3466(OC)/ 3333(OC)/ 3200(OC)/ 3066(OC)/ 2933(OC)/ 2667/ 2400/ 2133 MHz*
• Supports ECC UDIMM memory
* For the latest information about memory, please visit http://www.msi.com
** Please refer the DIMM Slots section for more details.




Slots

• 4 x PCIe 3.0 x16 slots
• 2 x PCIe 2.0 x1 slots




Multi-GPU

• Supports 4-Way AMD® CrossFire™ Technology
• Supports 4-Way NVIDIA® SLI™ Technology



Storage

• AMD® X399 Chipset
- 8 x SATA 6Gb/s ports*
• AMD® RYZEN THREADRIPPER Series Processors
- 3 x M.2 slots (Key M)*
- Supports up to PCIe 3.0 x4 and SATA 6Gb/s
- M2_1, M2_3 slots support 2242/ 2260 /2280 storage devices
- M2_2 slot supports 2242/ 2260 /2280/ 22110 storage devices
- Supports PCIe 3.0 x4 NVMe storage


RAID

• AMD® X399 Chipset
- Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices



USB

• ASMedia® ASM3142 Chipset
- 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-C port on the back panel
- 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-A port on the back panel
• AMD® X399 Chipset
- 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-C port through the internal USB connector
- 4 x USB 3.1 Gen1 (SuperSpeed USB) ports available through the internal USB connectors
- 6 x USB 2.0 (High-speed USB) ports (2 Type-A ports on the back panel, 4 ports available through the internal USB connectors)
• AMD® CPU
- 8 x USB 3.1 Gen1 (SuperSpeed USB) Type-A ports on the back panel




Wirsless LAN & Bluetooth®

• Intel® Dual Band Wireless-AC 8265 card
- Supports Wi-Fi 802.11 a/b/g/n/ac, dual band (2.4GHz, 5GHz) up to 867 Mbps speed.
- Supports Dual Mode Bluetooth® 2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2




Audio

• Realtek® ALC1220 Codec
- 7.1-Channel High Definition Audio
- Supports S/PDIF output




LAN

• 1 x Intel® I211 Gigabit LAN controller




Internal I/O Connectors

- 1 x 24-pin ATX main power connector
- 2 x 8-pin ATX 12V power connector
- 1 x 6-pin ATX 12V power connector*
- 8 x SATA 6Gb/s connectors
- 2 x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
- 2 x USB 3.1 Gen1 connectors (supports additional 4 USB 3.1 Gen1 ports)
- 1 x USB 3.1 Gen2 Type-C port
- 1 x 4-pin CPU fan connector
- 1 x 4-pin Water Pump connector
- 4 x 4-pin system fan connectors
- 2 x Front panel connectors
- 1 x Front panel audio connector
- 2 x RGB LED connector
- 1 x TPM module connector
- 1 x LED demo connector
- 1 x Rest Button
- 1 x Power Button
- 1 x OC Button
- 1 x Chassis Intrusion connector
- 1 x clear CMOS header
* Provides additional power to PCIe x16 slots




Back Panel I/O Ports

- 1 x Clear CMOS button
- 1 x BIOS FLASHBACK+ button
- 1 x PS/2 keyboard/ mouse combo port
- 2 x USB 2.0 Type-A ports
(1 x BIOS FLASHBACK+ port)
- 8 x USB 3.1 Gen1 Type-A ports
- 1 x LAN (RJ45) port
- 1 x USB 3.1 Gen2 Type-A port
- 1 x USB 3.1 Gen2 Type-C port
- 5 x OFC audio jacks
- 1 x Optical S/PDIF OUT connector




Dimension

• 12 in. x 9.6 in. (30.4 cm x 24.3 cm)
• ATX Form Factor




Mounting

• 9 mounting holes

---

作者: eddychoy04    時間: 2017-7-31 23:53

好似冇乜人用哂手上底板的所有功能。

---

作者: 寂寞的FSY    時間: 2017-8-1 00:05

ASUS塊信仰眼更加屈機，不過就EATX
MSI可以做到ATX都算係咁

ASUS ROG ZENITH EXTREME
https://www.asus.com/Motherboards/ROG-ZENITH-EXTREME/overview/

---

作者: redblood    時間: 2017-8-1 00:11

4 way SLI，不得了

---

作者: 寂寞的FSY    時間: 2017-8-1 00:14


TR俾多4條PCI-E Lane就可以實現4way全x16，但就變成其他功能(U2、M2)因為無相應頻寬要削減

---

作者: PowerShot    時間: 2017-8-1 00:14

CPU仲要8pin x2, 有咩牛有D甘的頭?

---

作者: 寂寞的FSY    時間: 2017-8-1 00:18


<-- 我用緊隻賊船HX750i有雙EPS 8-pin

---

作者: eddychoy04    時間: 2017-8-1 00:24


好多都有, 尤其 850 W 以上的。

---

作者: GeneralShepherd    時間: 2017-8-1 00:25


VGA只可以x16+x8+x16+x8共計48lanes

全64lanes分曬比VGA既咁X399 FCH都連唔到CPU

---

作者: housing    時間: 2017-8-1 00:44

暫時見到嘅X399底板都大同小異。

---

作者: eddychoy04    時間: 2017-8-1 00:45


手動降低至 8+8+8+8 可以嗎?

---

作者: 寂寞的FSY    時間: 2017-8-1 00:59


我指係64+4
已知TR4跟AM4 U跟PCH之間要利用PCI-E 3.0 x4作為橋樑

---

作者: Enzo612    時間: 2017-8-1 07:19

x299可以收工!

---

作者: macis    時間: 2017-8-1 09:18



應該好貴

---

作者: uKernel    時間: 2017-8-1 09:30

Asus Zenith Newegg標價 USD550 ，呢個級數産品點會平。

via HKEPC Ionic Reader v1.7.0 - Android

---

作者: 孤兒仔    時間: 2017-8-1 10:02

售價應該同樣感人

---

作者: macis    時間: 2017-8-1 10:03



MSI, 不了

---

作者: 孤兒仔    時間: 2017-8-1 10:10

用緊 Maximus VI Impact，如果華碩出塊差不多設計嘅 AMD X370 ITX 就正

---

作者: redblood    時間: 2017-8-1 10:16

回覆 15# uKernel

唉,超晒預算,希望會出一块唔超頻既板,我只想要個1950x多工

---

作者: redblood    時間: 2017-8-1 10:25

newegg最平x399,要339美金,ASRock X399 Taichi TR4 AMD X399 SATA 6Gb/s USB 3.1 USB 3.0 ATX AMD Motherboard

---

作者: tedwong    時間: 2017-8-1 10:28

岩岩望到1950X上左amazon cpu best seller #3
d人有冇咁有錢 成千美金都推到上best seller

---

作者: GPoker    時間: 2017-8-1 10:45

到底係newegg買板好定等3C有貨先買，但而家點都超晒預算

---

作者: 寂寞的FSY    時間: 2017-8-1 11:03


個價錢跟埋張10G LAN卡都算可以接受
PS. 塊板整得個信仰眼，又何來平得去邊?

---

作者: macis    時間: 2017-8-1 11:21



10G switch 貴

---

作者: s84292    時間: 2017-8-1 11:37

本帖最後由 s84292 於 2017-8-1 12:01 編輯

依家D 板將個供電散熱模組整到咁樣,其實根本散唔到熱

X299 D廠中曬招,依家X399都冇吸收教訓,尤其你用水冷~

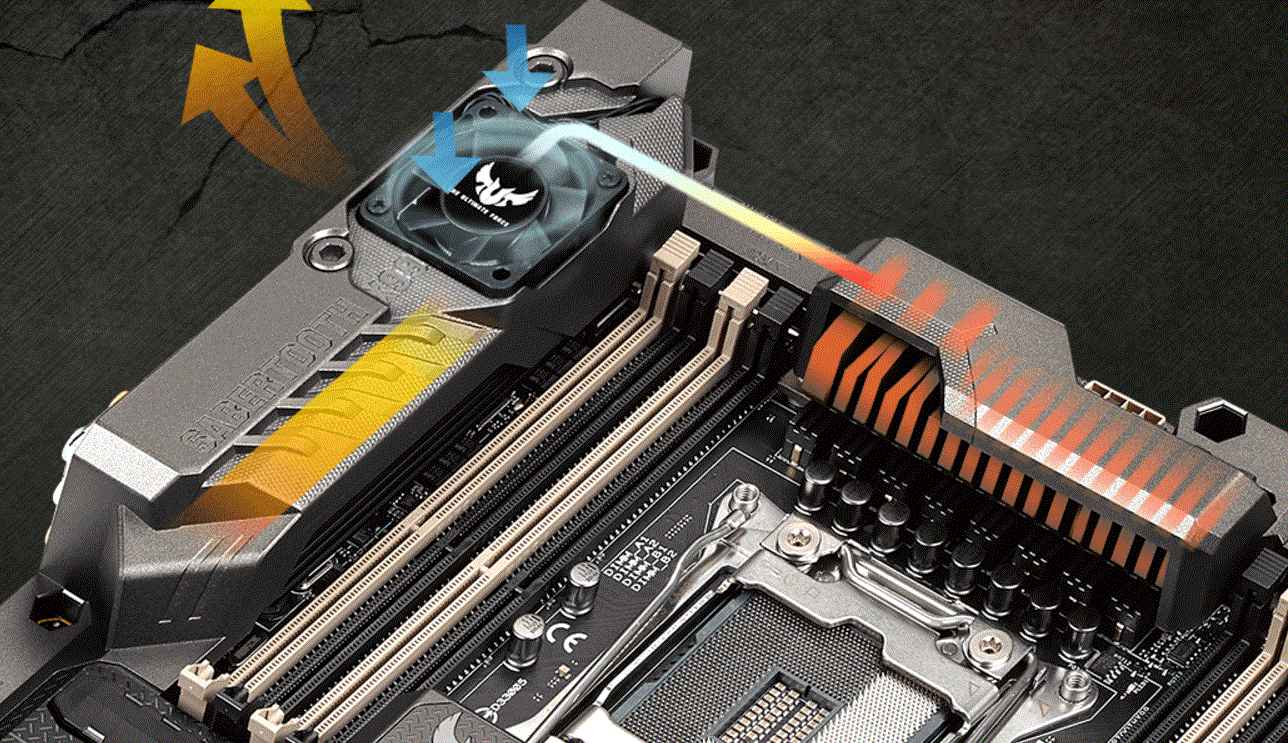

以前x99 sabertooth ASUS有個位同跟把風扇仔比你選擇裝唔裝, 如果你水冷冇風吹就可以裝上去

依家你望望ASUS 同MSI 塊X399, 你睇怕要自己加把風扇或者冷排一定要裝上面先可以吹到果個位


ASUS ROG X399你望個供電散熱果舊野, 我真係懷疑效果可以有幾多

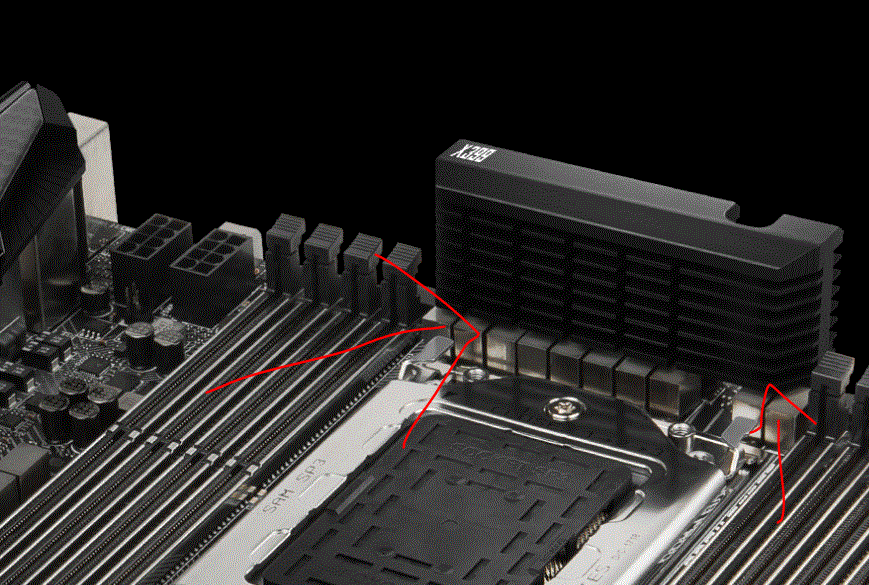

MSI X399供電散熱個設計,可能都算有效~掛~
但係一塊旗艦級主機板你就咁貼一塊散熱塊落去, 你對得起呢個價錢?
有信仰燈但係其他地方做得根本唔靚
真係學行內咁講, 加幾粒幾蚊的RGB燈就可以賣貴成幾百蚊

設計 散熱什麼都不是最重要~最緊要係D燈效果靚,
依家底板散熱全部都係為左放燈同美觀為主

M.2.散熱? 隨便啦~ (ASUS叫做比左個MOUNT你裝風扇囉)
供電模組散熱? 唔超過110度咪OK 囉(X299 ROG供電不超頻的平均溫度) 超頻? 自己改水冷解決啦
反正依家D人剩係睇D信仰燈,買RGB燈送底板嘛

圖片附件: 擷取.GIF (2017-8-1 11:45, 141.05 KB) / 下載次數 47
https://www.hkepc.com/forum/attachment.php?aid=2001452&k=0ebccea5a5a704c0f935bb44c1c4ff74&t=1781224768&sid=f2k6n6C9Co



圖片附件: 擷取1.jpg (2017-8-1 11:52, 131.97 KB) / 下載次數 36
https://www.hkepc.com/forum/attachment.php?aid=2001453&k=0c9597c86bfbe60ef0271e62e21e3427&t=1781224768&sid=f2k6n6C9Co

---

作者: CerveloK    時間: 2017-8-1 13:07




睇番ASUS塊版有導熱管傳熱去IO果邊再用風扇吹走
https://rog.asus.com/articles/ma ... n-threadripper-cpu/

---

作者: s84292    時間: 2017-8-1 14:16

本帖最後由 s84292 於 2017-8-1 14:18 編輯

收得幾埋,把風扇好細把,好過冇

---

作者: inori    時間: 2017-8-1 14:20

本帖最後由 inori 於 2017-8-1 14:22 編輯


ROG AREION 10G ~USD200
扣番塊板都係$350
High-end黎講算平,
不過唔排除過一排又整多塊再高一級
好似ryzen咁出完C6H又出多塊C6E

---

作者: kcto    時間: 2017-8-1 15:38

回覆 28# inori


    塊嘢京東開賣6999

---

作者: housing    時間: 2017-8-1 17:10



搶錢!

---

作者: crackong    時間: 2017-8-1 17:16

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: 孤兒仔    時間: 2017-8-1 17:21



我就等緊背板無顯示接口嘅ITX

---

作者: crackong    時間: 2017-8-1 17:24

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: PowerShot    時間: 2017-8-1 17:25



我睇spec已經可以做到的?

    Slots

• 4 x PCIe 3.0 x16 slots
• 2 x PCIe 2.0 x1 slots




Multi-GPU

• Supports 4-Way AMD® CrossFire™ Technology
• Supports 4-Way NVIDIA® SLI™ Technology

---

作者: 孤兒仔    時間: 2017-8-1 17:32



Ryzen 無IGP,除非用APU

---

作者: crackong    時間: 2017-8-1 17:39

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: KinChungE    時間: 2017-8-1 18:01



唔得, 完全睇唔到野

如果你見D server板, 冇IGP都睇到野, 係因為底板onboard專登放左張pci/pci-e display card落去, 唔係IGP黎

---

作者: CerveloK    時間: 2017-8-1 18:05



應該無咁易過熱

---

作者: GeneralShepherd    時間: 2017-8-1 19:09


第2同第4係slot得一半有針腳


牙石ROG ZENITH EXTREME都係16+8+16+8
你唔係覺得MSI有D咩神奇科技做到64lanes動態分配呀

---

作者: redblood    時間: 2017-8-1 19:37



其實係咪已經多過intel c612?

---

作者: 寂寞的FSY    時間: 2017-8-1 21:44


64條PCI-E 3.0 Lane係由ThreadRipper分配出來，與X399之間溝通就要減少4條PCI-E 3.0 Lane(即最多60條lane)
X399跟C612比，自身PCI-E 2.0 Lane都係x8，但現時廠商未用盡X399晶片組內的SATA接口數量(普遍6-8個，最高可以達至12個並預留2條PCI-E 3.0 Lane供SATA Express)

---

作者: 寂寞的FSY    時間: 2017-8-1 22:07


C6E算係用來彌補返C6H缺少的元件
(AC Wi-Fi模組、SATA線由4條跟足8條、Fan Extension Card套裝、3條溫感線)

PS. 不過睇份C6E本繁中manual話有5年保養，未知是否只限台灣地區

---

作者: bbgirl223    時間: 2017-8-1 22:19

其實話有幾條M2 slot可以行raid，會唔會又係DMI 3.0食盡都係3000mb/s

---

作者: spike    時間: 2017-8-1 22:33

其實asus 同asrock 放個U2 port 有咩用?
到依家都只係得intel 有出u2 port SSD, 又貴又細
U2 port 除咗駁u2 SSD 仲有冇其他玩法??

---

作者: 寂寞的FSY    時間: 2017-8-1 22:35


因為X399大部份M2槽都係直接跟CPU溝通而唔係經X399，因此做唔到RAID，但速度理應有望可以打破I記DMI 3.0自身限制

---

作者: housing    時間: 2017-8-1 22:39

本帖最後由 housing 於 2017-8-1 22:43 編輯


Micron, HGST, Samsung等都有出U.2 SSD.

---

作者: 寂寞的FSY    時間: 2017-8-1 22:40


呢個問題應該問返始作俑者I記
整個U2接口出來原因係指單靠M2的狹小空間，好容易因整體受到發熱量高而出現降速現象，而U2接口就係用來解決上述問題

---

作者: mingming123    時間: 2017-8-1 22:43

回復 47 #寂寞的FSY
咁咪冇果樣整果樣 明明sata用得好地地轉用m2

via HKEPC Reader for Android

---

作者: 寂寞的FSY    時間: 2017-8-1 22:45


就係SATA3去到500幾MB/s下已經瓶頸

---

作者: 沙盒A    時間: 2017-8-1 22:51


SATA講到尾都係為hdd而生,NCQ,AHCI個d野唔限制左ssd性能
所以先有nvme,咁sata咁鬼死慢,梗係唔夠用,咪轉m2 lor

---

作者: 寂寞的FSY    時間: 2017-8-1 22:59


而家M2(NVMe mode)比起初時面世的PCI-E SSD卡來講算係平民化咗

---

作者: 張師兄    時間: 2017-8-1 23:04

4Way 全速PCI-E 3.0 頻寬

---

作者: 寂寞的FSY    時間: 2017-8-1 23:10


X299都得，但要用44 PCI-E Lane果堆Core-X CPU

---

作者: spike    時間: 2017-8-2 00:06

回覆 46# housing

google 過吓, 你講個幾隻牌子而又用 u2 既全部都係enterprise 級數黎

---

作者: spike    時間: 2017-8-2 00:15

回覆 47# 寂寞的FSY

但依家m2 愈出愈多, 而u2 真係唔多覺有新野出
咁我就真係唔明加個u2 port 有咩用 ? (asus 3塊x399 全部有個u2 port )
寧願佢唔native 加個 u2 port, 用 m2 > u2 卡好過, 拎返條x4 出黎放起其他位好過
又或者等到u2 跑贏大市再出新板吸水仲好啦

---

作者: 沙盒A    時間: 2017-8-2 00:35


enterprise lor
講真,用得x299,x399都唔係全部都係gaming player

---

作者: spike    時間: 2017-8-2 00:40

回覆 56# 沙盒A

雖然唔係gaming player, 但都唔洗一去就要用enterprise 級數野啩
中間仲有好多空間既

---

作者: eddychoy04    時間: 2017-8-2 00:43


U.2 for Intel 750 SSD only.

---

作者: bbgirl223    時間: 2017-8-2 00:56


有無咩料可以睇到X399同M2溝通會快過Intel DMI 3.0
小弟諗緊部腦升級睇下會用A還是I

---

作者: 戀人未滿    時間: 2017-8-2 01:04

回覆 59# bbgirl223
應該差唔多，網上有人做過測試，分別唔大，但佢地係用~2GB/S既SSD，

我覺得除非南橋頻寬食哂，否則用唔有分別，
起碼打機既話，會係一樣

---

作者: housing    時間: 2017-8-2 01:11

我所理解，Asrock Taichi X399用咗U.2 port會disable 一條M.2槽，and vice versa. 所以不存在浪費掉一條PCI-E×4的問題，只是一條選擇題，你用U.2定M.2.

Asus 嘅板我估都一樣。

---

作者: housing    時間: 2017-8-2 01:12


Consumer grade 係得呢隻。

---

作者: housing    時間: 2017-8-2 01:18


而家好多consumer都用啦。

---

作者: 寂寞的FSY    時間: 2017-8-2 01:36


除非你係2、3塊M2、SATA跟USB3同時進行讀寫，否則經PCH還是CPU，有網站測試過兩者差別其實很少
畢竟現時NVMe SSD自身速度有瓶頸，除非有新技術或者改善溫度下能夠令速度作進一步提升以及連續讀寫時穩定性

http://www.expreview.com/43454.html

---

作者: 寂寞的FSY    時間: 2017-8-2 01:55


Prime X399-A因為只係行3-way，PCI-E分配最高為x16+x16+x8，所以雙M2+U2仍然合乎64(60)條PCI-E Lane範圍之內
而Zenith Extreme的U2接口係跟最尾PCI-E插槽共享頻寬，當4-way時可以完全停用U2接口來達成x16+x8+x16+x8或者x16+x8+x16+x4(+4[U2接口])，加上3塊M2 NVMe下就剛好用盡60條PCI-E Lane

---

作者: msc76ju3    時間: 2017-8-2 02:14

如果 ASUS 會係X399出類似X99 E-WS既板就非常好了

---

作者: 寂寞的FSY    時間: 2017-8-2 02:41


落成兩粒PLX晶片真係超重本
如果X399可以分拆成7條槽行x8+x4落M2就可以連PLX晶片都唔使用

---

作者: msc76ju3    時間: 2017-8-2 02:46

回覆 67# 寂寞的FSY


    為左達成16X *4 + 8X*3
心理作用顯卡係要行全速先最正
明知同8X分野不大 即使係行SLI/CF

---

作者: PowerShot    時間: 2017-8-2 08:48




    呢個心願, 或者EPIC 2路連住兩粒X399 chipset 達成128條PCI-E, 甘就駁咩都全速都無問題了, 睇下邊間廠推出民用級的Server

---

作者: uKernel    時間: 2017-8-2 09:08

Newegg已經可以preorder motherboard，Amazon只有CPU pre order，京東pre order價好似mark高咗d，如果大陸價高，本地腦場第ㄧ水睇怕都係serve比人地。

via HKEPC Ionic Reader v1.7.0 - Android

---

作者: GPoker    時間: 2017-8-2 13:42

本帖最後由 GPoker 於 2017-8-2 13:43 編輯

樓上，amazon都可以preorder motherboard wo
今早試過newegg唔寄香港，但amazon可以
不過唔知遲D會唔會改

---

作者: PowerShot    時間: 2017-8-2 15:05

邊個會第一個RR開箱文呢?

---

作者: macis    時間: 2017-8-2 15:44



係好貴

---

作者: uKernel    時間: 2017-8-2 22:39

多謝71樓Ching提點，已於Amazon preorder，希望到貨時有時間砌機。

via HKEPC Ionic Reader v1.7.0 - Android

---

作者: samhcl    時間: 2017-8-3 01:10


師兄真快手，期待開箱post

---

作者: 寂寞的FSY    時間: 2017-8-3 01:18


對手粒U貴，係就係X299底板普遍比X399平點，但大部份X299又出現供電模組過熱情況，有點得不償失

---

作者: eddychoy04    時間: 2017-8-3 01:21


$7K 可以買一部幾好的合併擴音機了, no way.........

---

作者: 寂寞的FSY    時間: 2017-8-3 01:33


明顯係搶頭啖湯炒價啦
況且$550 USD係華記自己個blog(http://edgeup.asus.com/)公佈出來

---

作者: dom    時間: 2017-8-3 01:34



Workstation / HEDT 用.......Media Creation 既

---

作者: dom    時間: 2017-8-3 01:35



廠唔會收走過 Display output

---

作者: macis    時間: 2017-8-3 09:01



你可以兩樣都貫買

---

作者: 孤兒仔    時間: 2017-8-3 09:37



就樓主講緊果塊已經無 Display output 啦

---

作者: 寂寞的FSY    時間: 2017-8-3 11:59


可能dom會錯係A320/B350/X370果堆Ryzen

---

作者: housing    時間: 2017-8-3 18:27

粒U有無跟原裝風扇?

---

作者: uKernel    時間: 2017-8-3 20:04

Threadripper U 無風扇跟，只跟asetek水冷轉扣，同socket mounting tool。
Official 散熱資料:
https://www.amd.com/en/thermal-solutions-threadripper

via HKEPC Ionic Reader v1.7.0 - Android

---

作者: p805061010    時間: 2017-8-3 21:02

Asus Zenith係咪得6個SATA port?

---

作者: housing    時間: 2017-8-3 21:05

回覆 86# p805061010

係6個.

---

作者: housing    時間: 2017-8-3 21:06

回覆 85# uKernel

Thanks 師兄.
