作者: windwithme 時間: 2020-9-18 20:23 標題: BIOSTAR RACING B460GTQ第10代中階主機板解析
本帖最後由 windwithme 於 2020-9-19 12:40 編輯
本篇評測影片連結：[youtube]https://youtu.be/VESJA3UZjKI[/youtube]
支援Intel第10代處理器晶片組由高到低為Z490、B460與H410，
主要差異在晶片組規格與是否能超頻，當然Z490是最高規格版本，
B460屬中階定位則無法調整CPU倍頻或是DDR4時脈，但價格較平價，

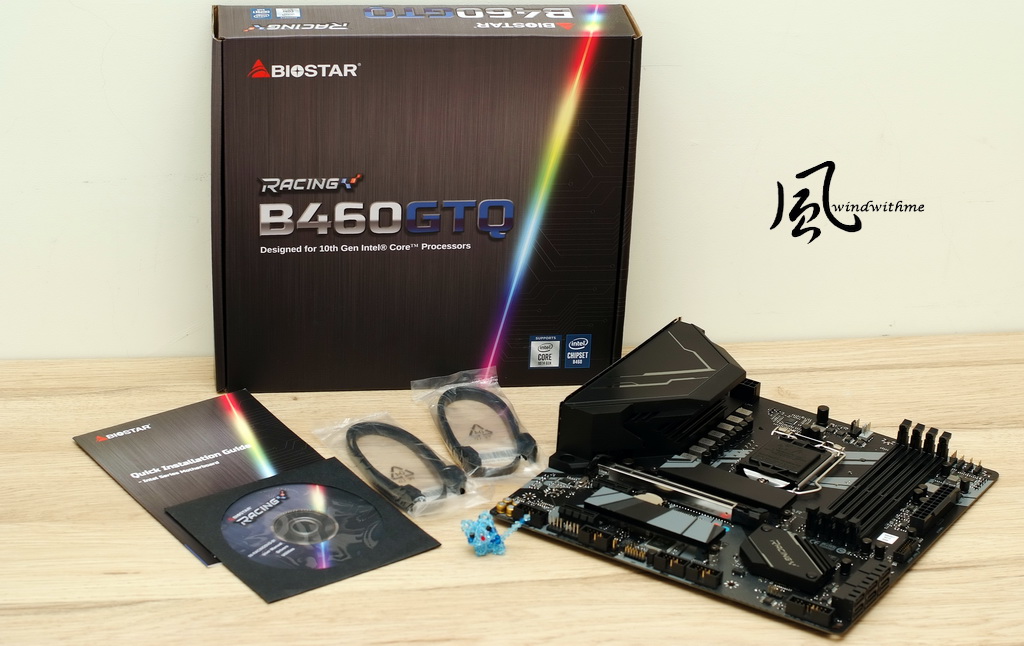

本回測試主機板為BIOSTAR B460GTQ，屬於自家高階RACING系列。

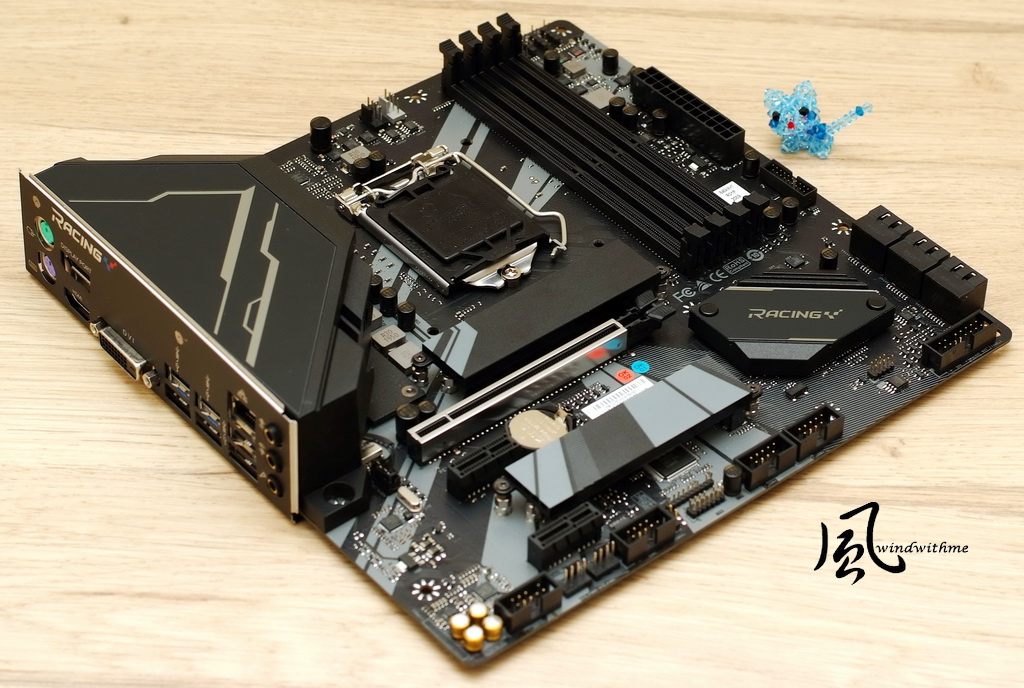

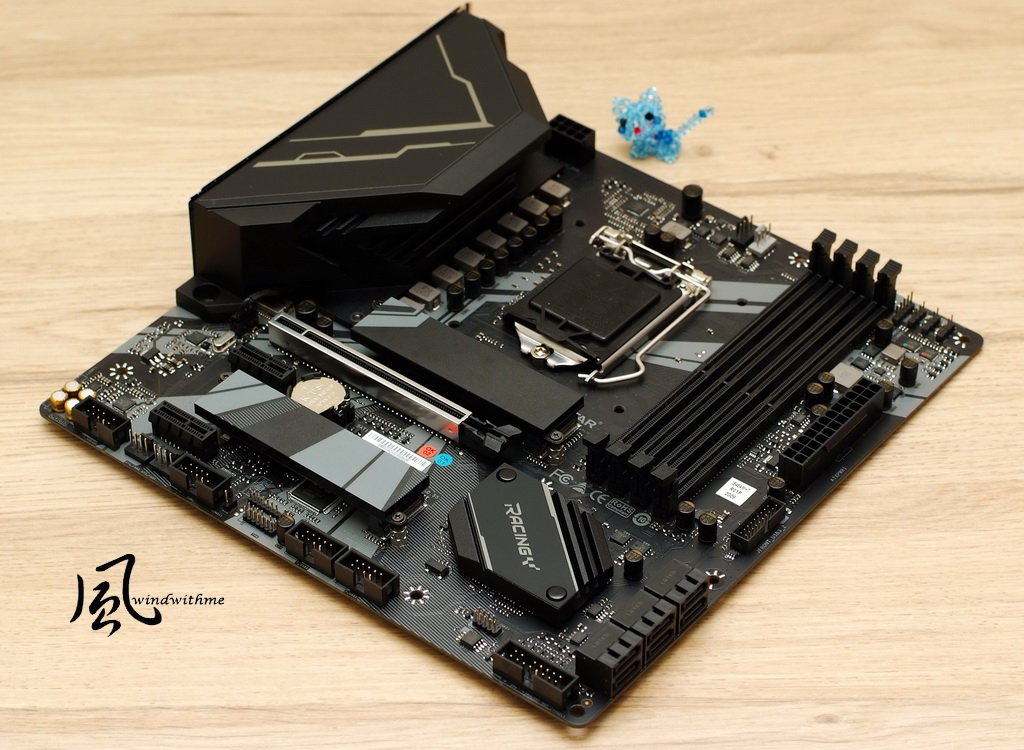

BIOSTAR推出2款Intel中階B460晶片組的對應主機板，
除了本篇使用MATX B460GTQ，還有另一款ATX版本的B460GTA，
BIOSTAR今年Intel第10代晶片組與AMD B550晶片組皆採用新設計，
在外觀與以往設計有很大的不同，用料與質感也有明顯提升不少。

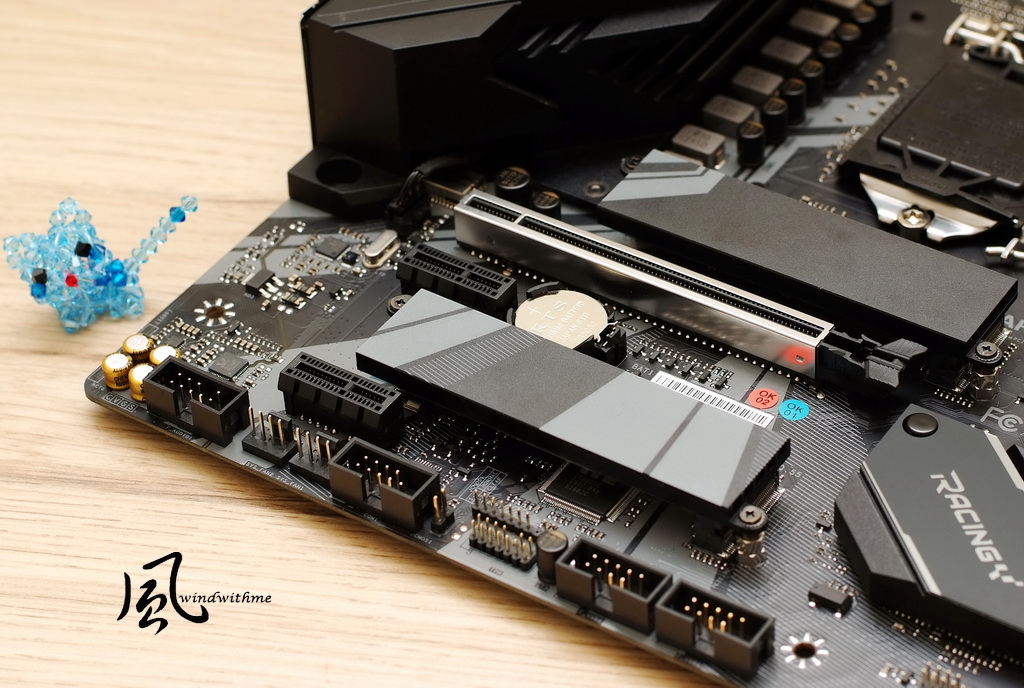

B460GTQ左下：
1 x PCIe 3.0x16，插槽採用金屬邊框加強保護；2 x PCIe 3.0x1，
2 x M.2，支援PCIe Gen3 x4(32Gb/s)或SATA3(6.0Gb/s)SSD；
下方那組M.2 PCIe SSD支援Intel Optane記憶體技術。
Raeltek ALC1150音效晶片，最高可達7.1聲道與獨家Hi-Fi音效技術(前置也支援)。

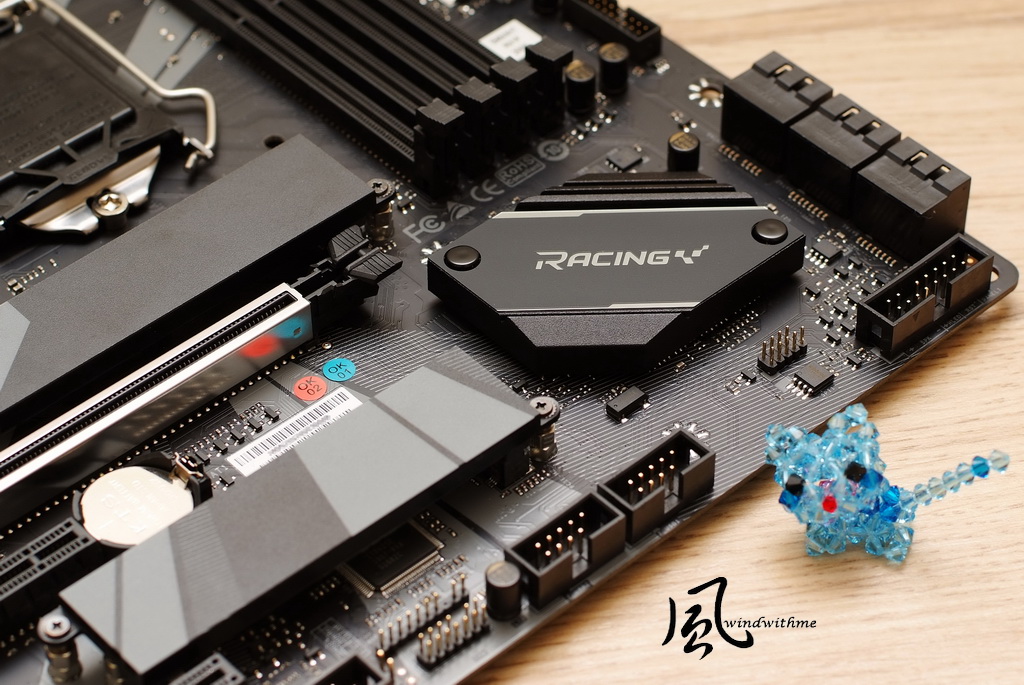

B460GTQ右下：
6 X 黑色SATA3，由Intel B460晶片組提供，
左方M.2散熱片相當厚實，BIOSTAR也是主機板最早內建散熱片的品牌，
B460GTQ晶片組散熱片比起以往全黑設計較佳，有特殊外觀設計搭配Racing標誌增加質感。

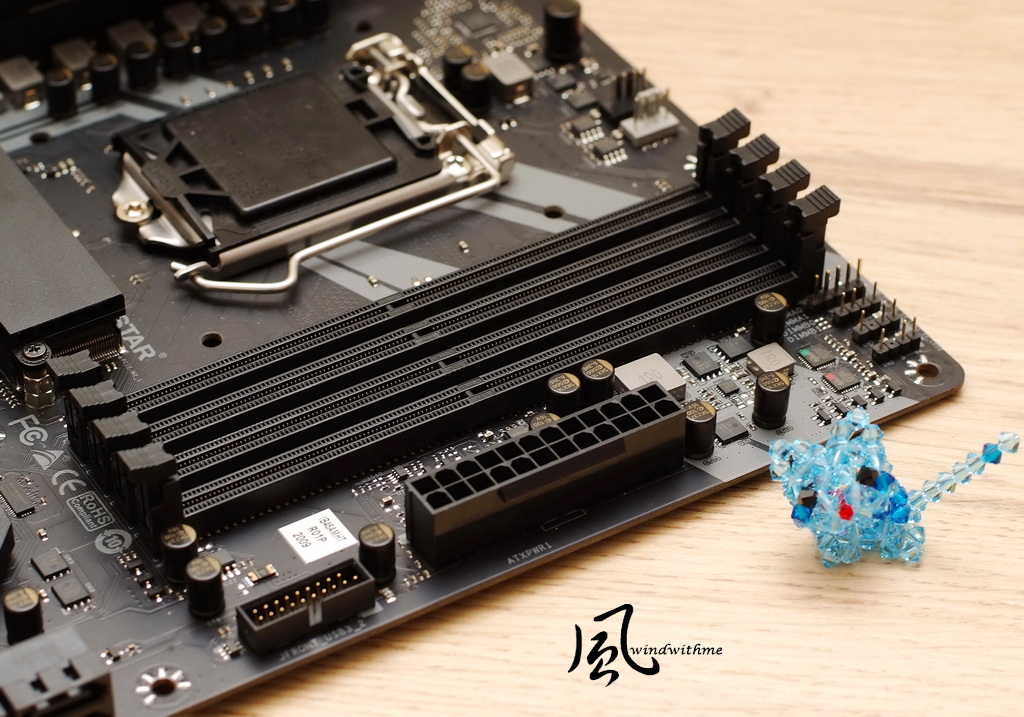

B460GTQ右上：
4 X DIMM DDR4，支援DDR4 2133~2933(依CPU等級不同)，
DDR4容量最高支援128GB，黑色電容Super Durable Solid Caps，
左下方為前置USB 3.2(Gen1)與24PIN電源輸入，
右下分別有12V RGB LED Header與5V ARGB LED Header。

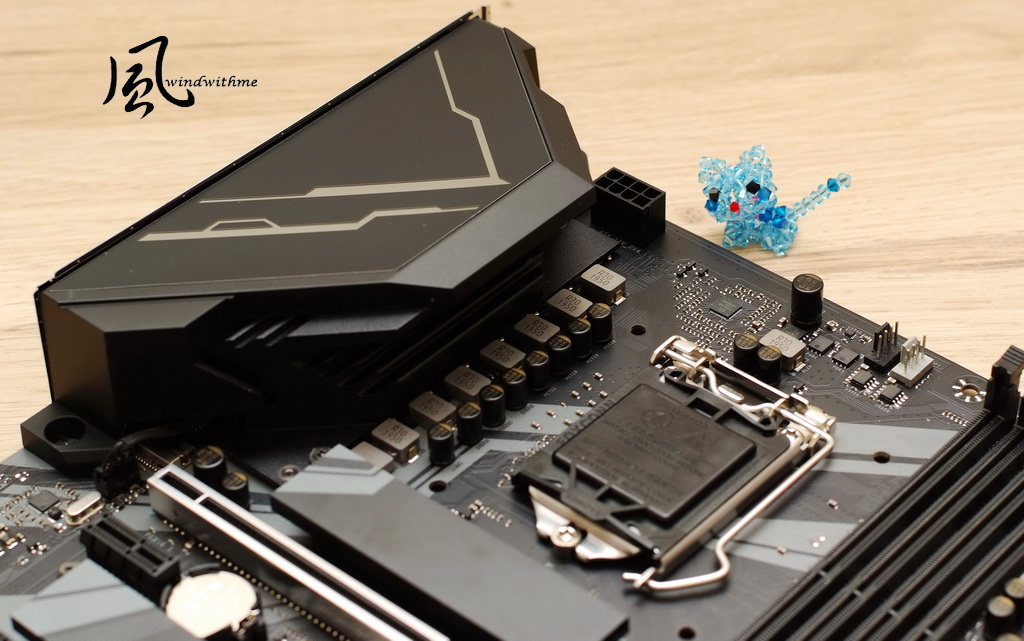

B460GTQ左上：
CPU供電設計為7+1相，採用Super Hyper PWM提高壽命與效率，
右方黑色CPU_FAN，旁邊為白色CPU_OPT，支援多風扇散熱器或水冷裝置。
Armor Gear用以提升質感、保護與加強散熱等等作用。

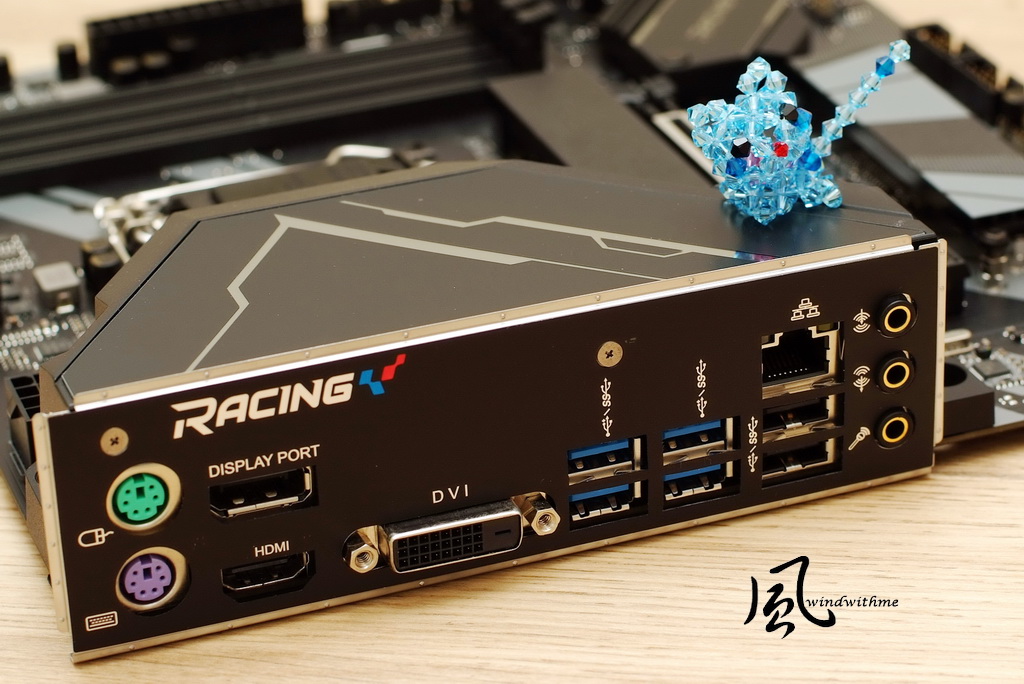

後方IO：
2 X PS2 / 1 X DISPLAY PORT / 1 X HDMI /
1 X DVI / 4 X USB 3.2(Gen1) /
2 x USB 2.0 / 1 X LAN / 3 X 鍍金音源接頭。
配置有較高階的DISPLAY PORT，不過音源孔位卻只有3個，
中階主機板雖然常會見到PS2，但B460GTQ配置2個PS2算是很少見。
BIOS首頁為EZ Mode模式，主要顯示當下硬體時脈與相關資訊，
有幾個主要的功能可以快速開啟，其中也有A.I FAN模式。

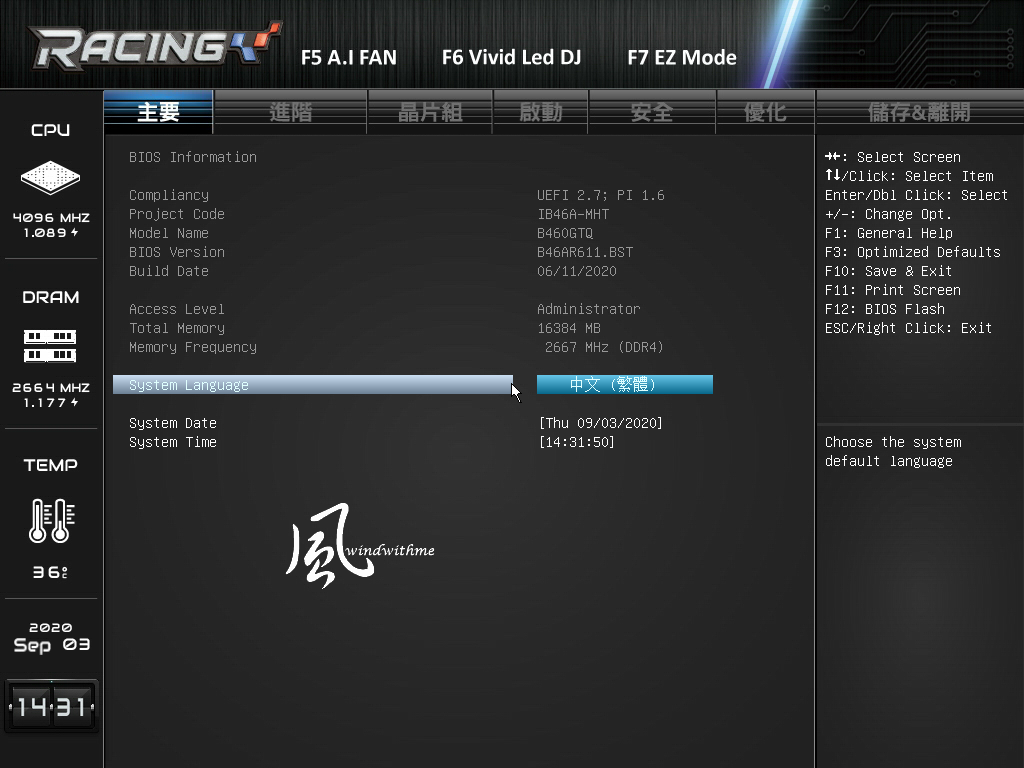

按F7可切換至傳統BIOS介面，提供多語言模式，其中也有繁中語系，
目前B460GTQ官網BIOS共有2個版本，B46AR407與B46AR611，
測試採用B46AR611，也就是2020年6月11日的最新版本。

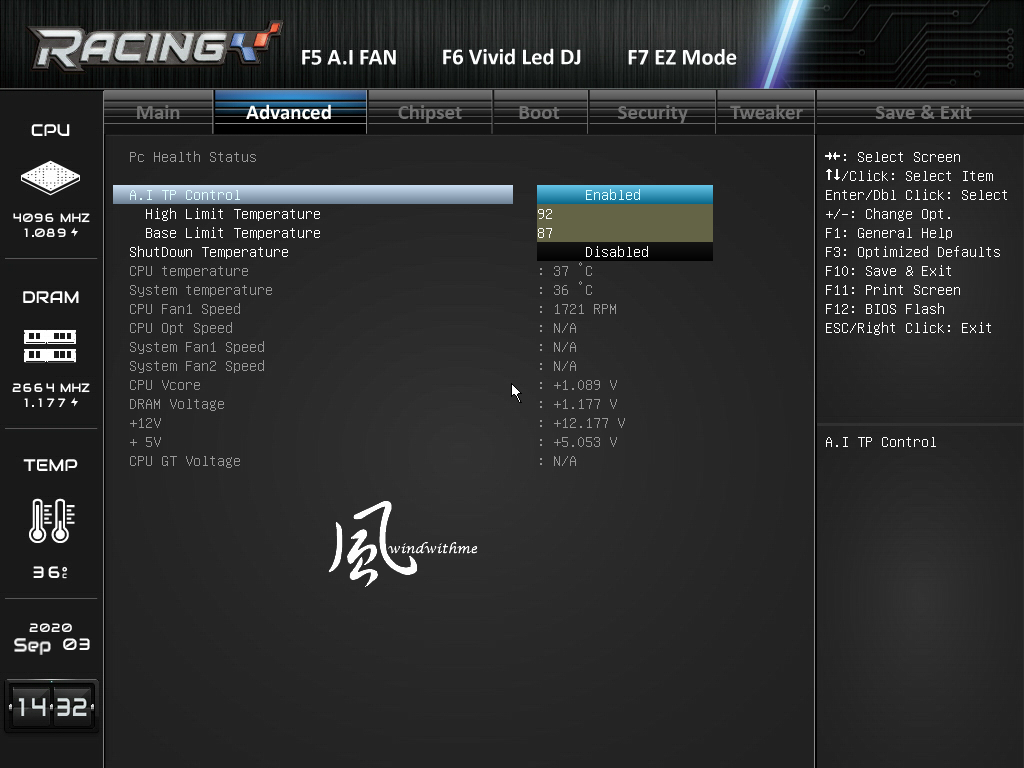

A.I TP Control功能預設值為開啟，對於使用高階CPU要特別注意，
設定溫度87~92度，高核心CPU在全速時容易超過這個溫度值而造成時脈降速，
使用時建議關掉這個奇妙的設定，或是建議未來新BIOS不要將此功能開啟。
圖片附件: B460GTQ01.JPG (2020-9-18 20:17, 182.08 KB) / 下載次數 57https://www.hkepc.com/forum/attachment.php?aid=2218716&k=b42e21ae0459b6a965332cb88a2751d2&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ02.JPG (2020-9-18 20:17, 266.01 KB) / 下載次數 56https://www.hkepc.com/forum/attachment.php?aid=2218717&k=74607bfbc888e21354789b279703212c&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ03.JPG (2020-9-18 20:17, 248.07 KB) / 下載次數 57https://www.hkepc.com/forum/attachment.php?aid=2218718&k=6d2cf30193855c4243b87960aa255299&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ04.JPG (2020-9-18 20:17, 274.16 KB) / 下載次數 48https://www.hkepc.com/forum/attachment.php?aid=2218719&k=9f3932ab492500c4d7b3838328578d52&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ05.JPG (2020-9-18 20:17, 262.45 KB) / 下載次數 122https://www.hkepc.com/forum/attachment.php?aid=2218720&k=96719d12a09b89295e798863d58959a6&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ06.JPG (2020-9-18 20:17, 199.86 KB) / 下載次數 41https://www.hkepc.com/forum/attachment.php?aid=2218721&k=af98ce29e4303761be53bf7f85dd5015&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ07.JPG (2020-9-18 20:17, 217.74 KB) / 下載次數 63https://www.hkepc.com/forum/attachment.php?aid=2218722&k=a8a6e377df3dff1f2073ffe808ffb633&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ08.png (2020-9-18 20:17, 422.36 KB) / 下載次數 75https://www.hkepc.com/forum/attachment.php?aid=2218723&k=f5ebd6cddc0ed4e5dc11c983c146afc7&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ09.png (2020-9-18 20:17, 300.58 KB) / 下載次數 54https://www.hkepc.com/forum/attachment.php?aid=2218724&k=03d077b85c6b0dbb6ea6f6d07d68fdc0&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ10.png (2020-9-18 20:18, 300.23 KB) / 下載次數 53https://www.hkepc.com/forum/attachment.php?aid=2218725&k=aad6e929d8ddf0cc97ca7a7e29d43945&t=1781454860&sid=8yr1yD0tD
作者: windwithme 時間: 2020-9-18 20:30

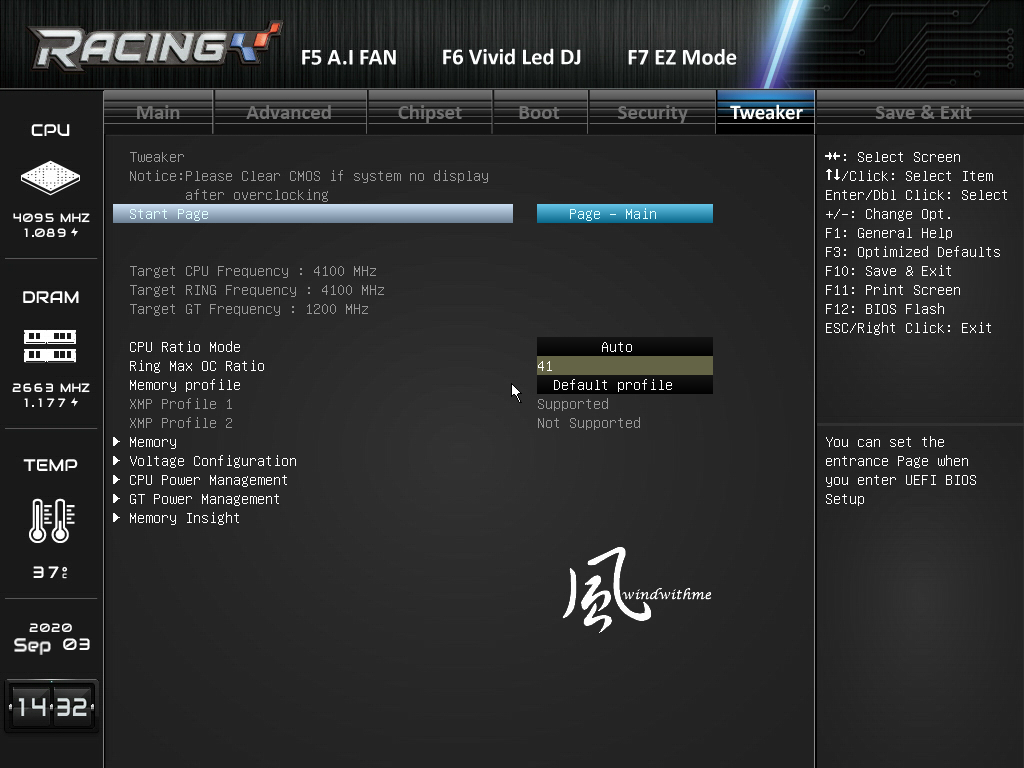

Advanced Mode也就是傳統BIOS介面，
調整電壓、時脈或超頻選項主要都在Tweaker頁面，
由於B460晶片組無法超頻CPU倍頻與DDR4高於2933，此處只能參考。
專屬工具軟體RACING GT EVO：
左方有8個頁面，屬於主機板常見的硬體資訊或是調校選項，

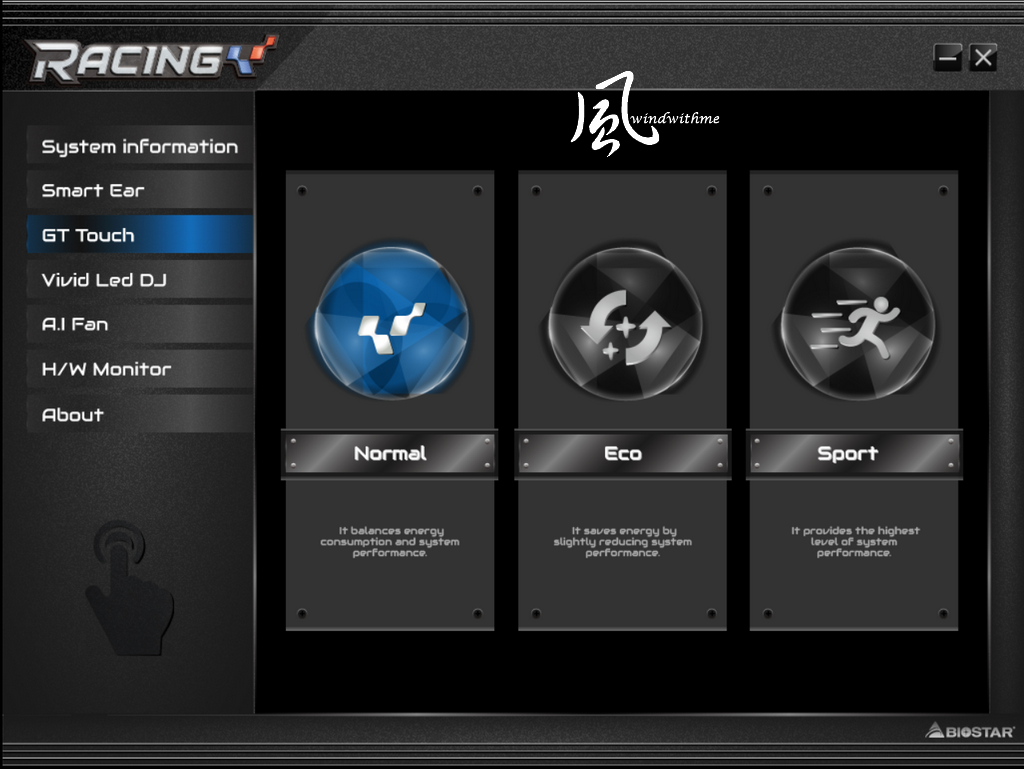

GT Touch提供3種不同的效能模式。

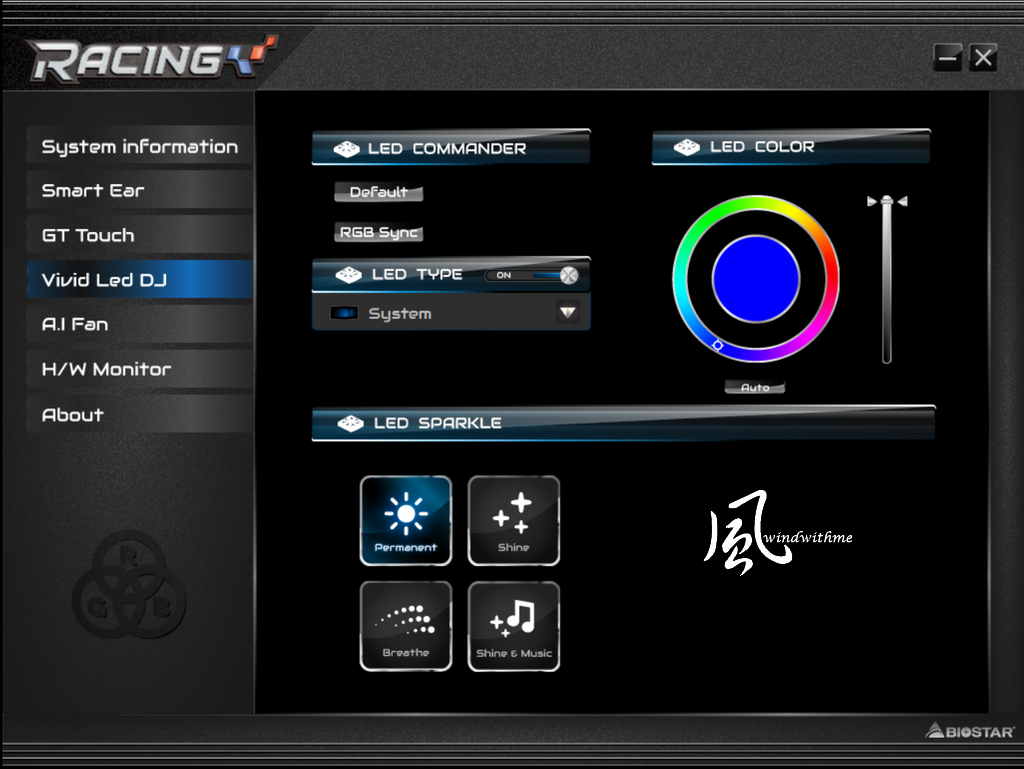

Vivid LED DJ為主打功能之一，提供多種顏色燈號與燈光明暗度，
不喜歡燈號的使用者也可以由LED TYPE選項開啟或關閉，
4種模式燈號有常見的恆亮、閃爍、呼吸、音樂模式來呈現，
讓偏好燈光變化的使用者有較高自由度能夠去調整。

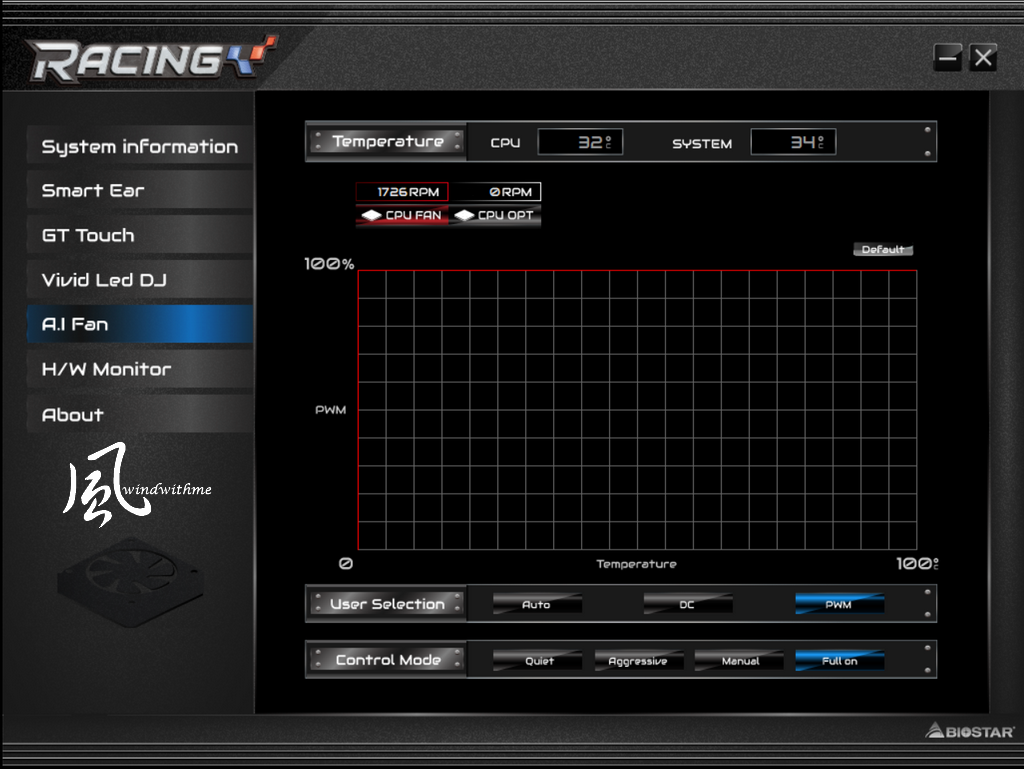

A.I FAN為調整主機內CPU或系統風扇的轉速，並有4種模式可調整，
其他選單有包含硬體資訊、音效調整、硬體狀態與超頻等功能，

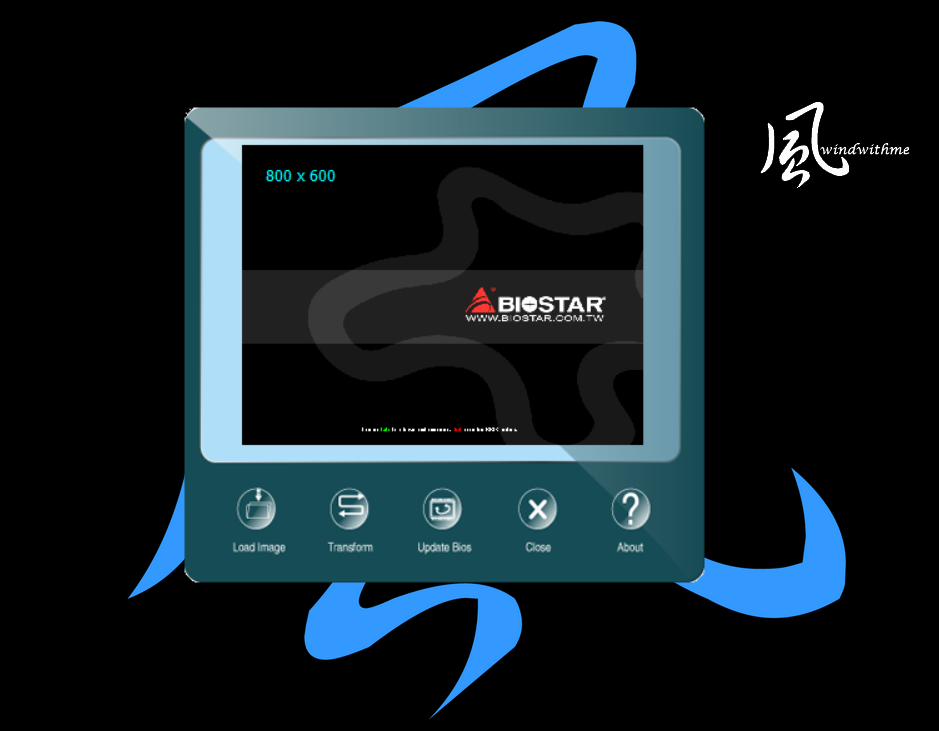

其他附屬軟體尚有BIOSCreen、BIOS Update，
希望這2個軟體可以整合入RACING GT EVO專屬軟體，此外版面精緻度也能再加強。
測試平台
CPU: Intel Core i5-10600K
MB: BIOSTAR RACING B460GTQ
DRAM: Thermaltake WaterRam RGB DDR4 3200 8GX2
VGA: MSI GeForce RTX 2070 SUPER GAMING X TRIO
SSD: Pioneer APS-SE20 M.2 256GB
POWER: Thermaltake Toughpower Grand 1200W
Cooler: MSI Core Frozr XL
OS: Windows 10

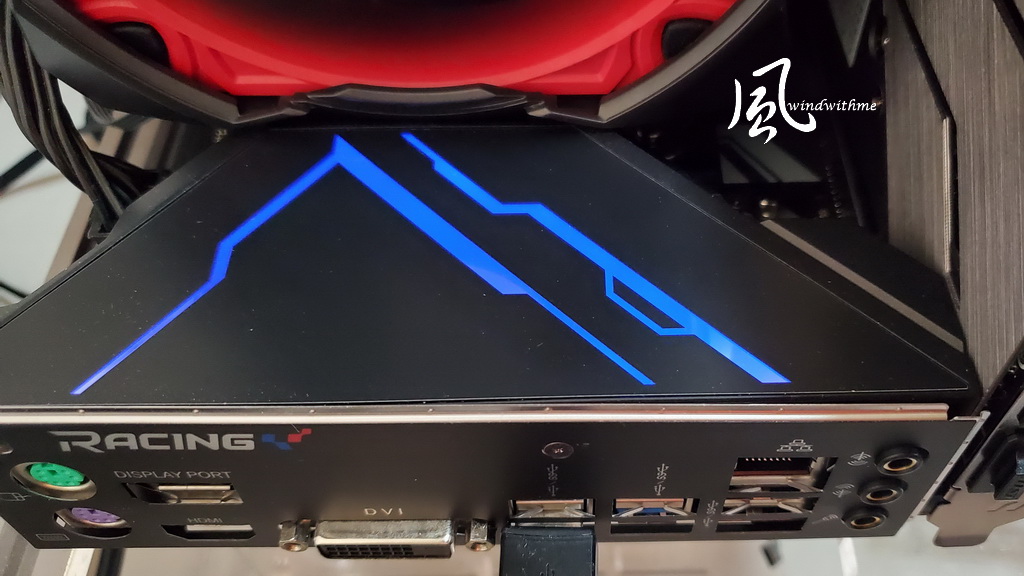

鏡面RGB燈條會發出低調的淡光。

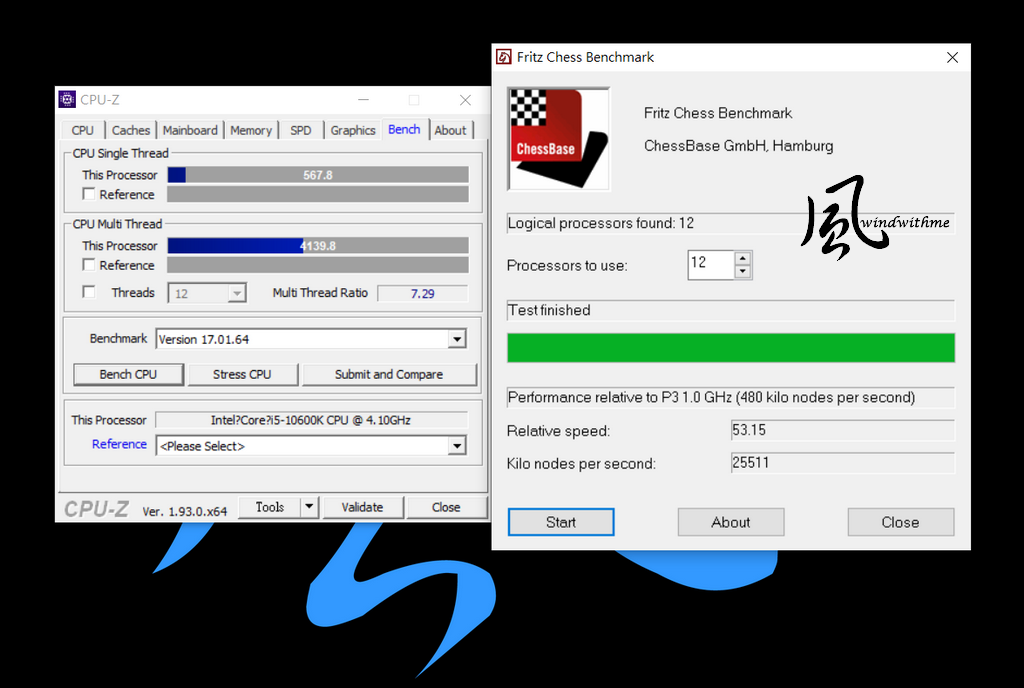

CPUZ 1.93.0：
單線執行緒 => 567.8；
6核心12執行緒 => 4139.8；
Fritz Chess Benchmark => 53.15 / 25511；

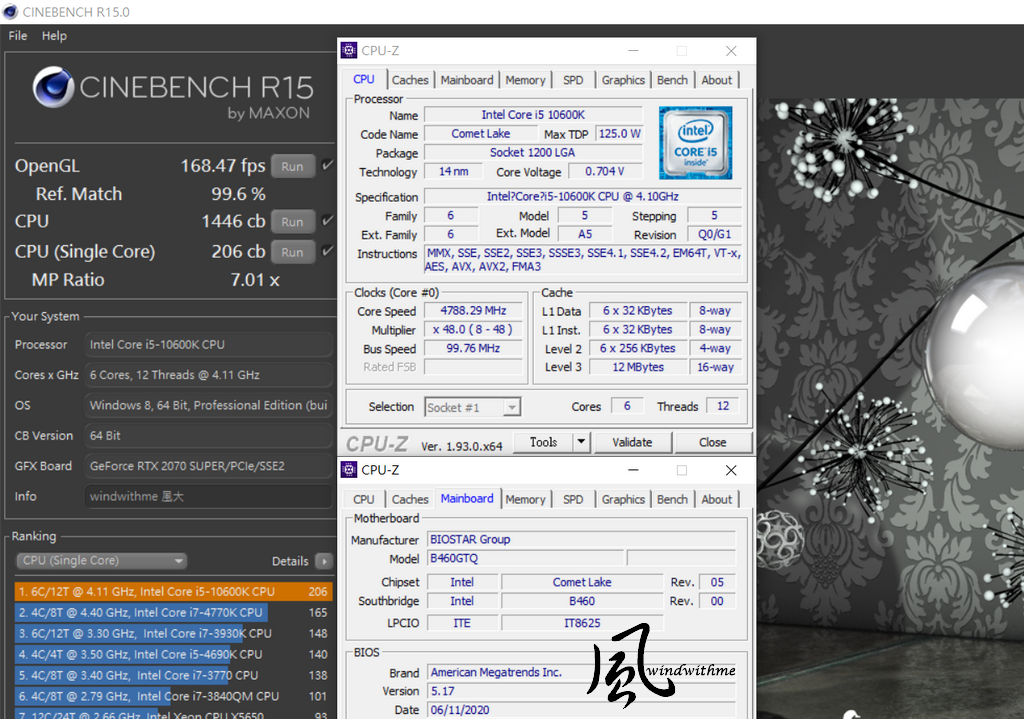

CINEBENCH R15：
CPU => 1446 cb；
CPU(Single Core) => 206 cb；

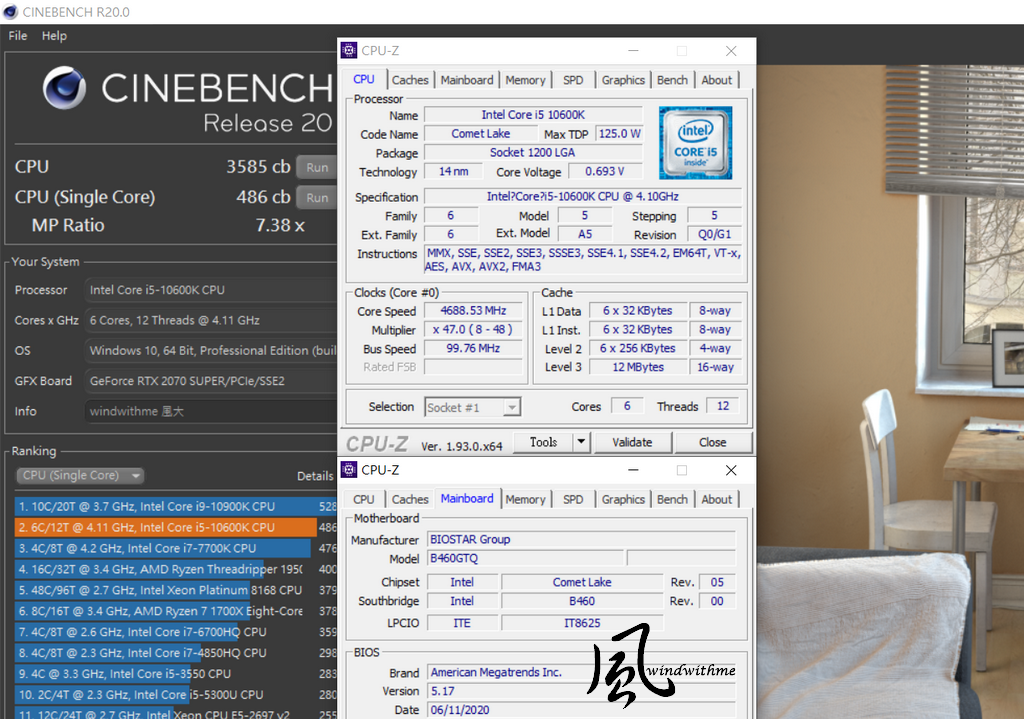

CINEBENCH R20：
CPU => 3585 cb；
CPU(Single Core) => 486 cb；

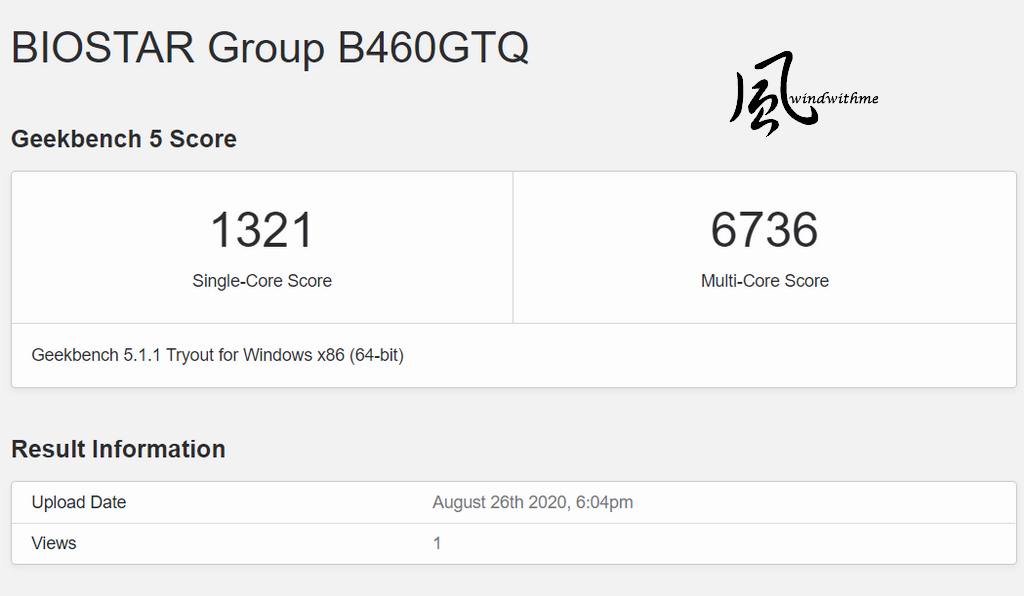

Geekbench 5：
Single-Core Score => 1321；
Multi-Core Score => 6736；
圖片附件: B460GTQ11.png (2020-9-18 20:26, 300.67 KB) / 下載次數 39https://www.hkepc.com/forum/attachment.php?aid=2218726&k=4e7ac13bb47e4884548ed4f42cc40944&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ12.png (2020-9-18 20:26, 425.72 KB) / 下載次數 49https://www.hkepc.com/forum/attachment.php?aid=2218727&k=5d40a3dbd2552ceb7c6e59923b35db61&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ13.png (2020-9-18 20:26, 448.78 KB) / 下載次數 55https://www.hkepc.com/forum/attachment.php?aid=2218728&k=2741bfdbd7ce4de3a160ae1023467dcf&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ14.png (2020-9-18 20:26, 379.31 KB) / 下載次數 51https://www.hkepc.com/forum/attachment.php?aid=2218729&k=8add2da334ded6fb15a4ef2c1ff3443e&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ15.png (2020-9-18 20:26, 85.71 KB) / 下載次數 63https://www.hkepc.com/forum/attachment.php?aid=2218730&k=e9d9fdb70dd307931c7f27f2e651425c&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ16.jpg (2020-9-18 20:27, 169.23 KB) / 下載次數 56https://www.hkepc.com/forum/attachment.php?aid=2218731&k=646e08dc7d948a3ac3b2e35072d3edb7&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ17.png (2020-9-18 20:27, 172.12 KB) / 下載次數 45https://www.hkepc.com/forum/attachment.php?aid=2218732&k=6866eaf9be511ee57ab87f13125f3c38&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ18.png (2020-9-18 20:27, 626.78 KB) / 下載次數 45https://www.hkepc.com/forum/attachment.php?aid=2218733&k=39c143c7dcc086ca2a675f6d8baddccb&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ19.png (2020-9-18 20:27, 613.89 KB) / 下載次數 42https://www.hkepc.com/forum/attachment.php?aid=2218734&k=274660fd9ec95c2b16416c9784d814da&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ20.png (2020-9-18 20:27, 104.1 KB) / 下載次數 63https://www.hkepc.com/forum/attachment.php?aid=2218735&k=98a3e876779fb4ce66a9b4af04842651&t=1781454860&sid=8yr1yD0tD
作者: windwithme 時間: 2020-9-18 20:37
本帖最後由 windwithme 於 2020-9-19 12:42 編輯

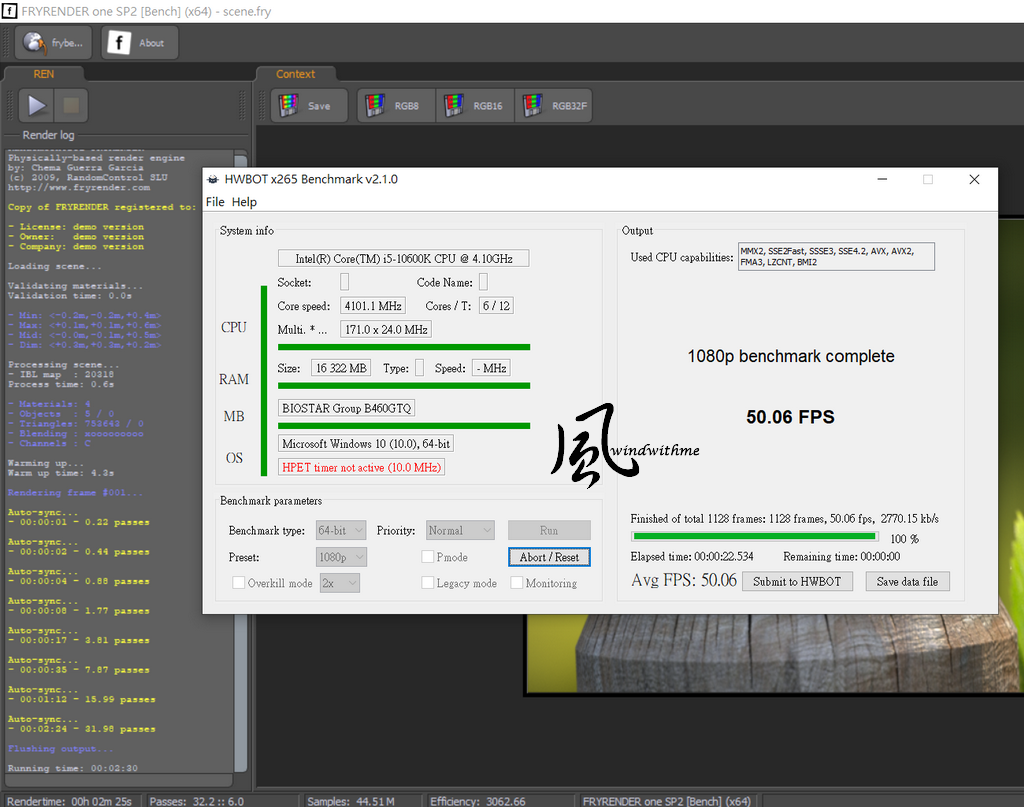

FRYRENDER：
Running Time => 2m 30s；
x265 Benchmark 2.1.0 => 50.6 FPS；

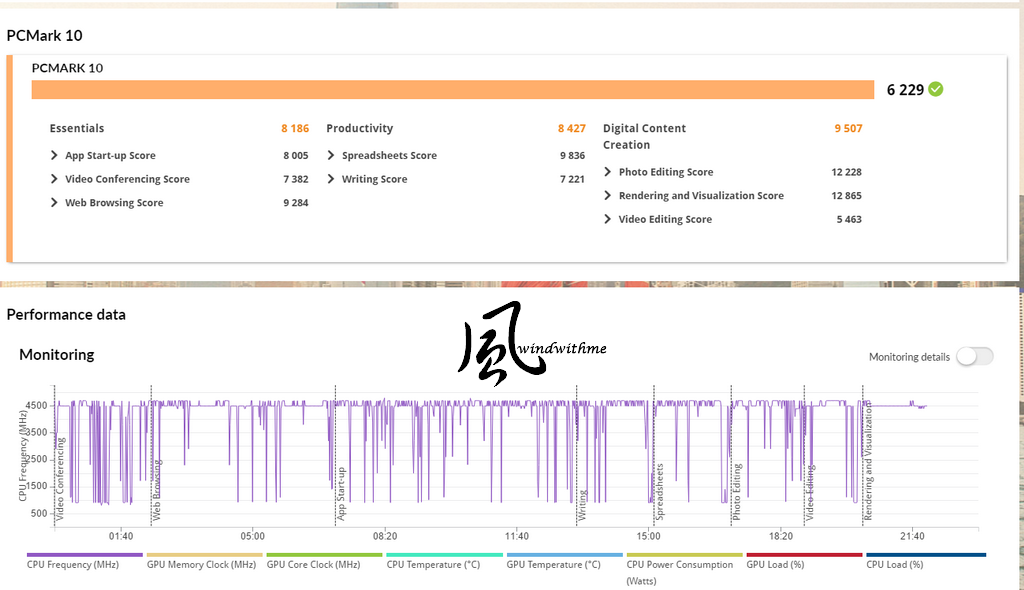

PCMARK10 => 6229；
本篇測試主角B460GTQ搭配DDR4 2666與先前Z490GTN開啟XMP運行DDR4 3200，
雙平台皆搭配10600K採用預設值，安裝MSI Core Frozr XL高階散熱器，
並關閉BIOS A.I TP Control避免掉速，加上高階散熱器也很難讓10600K預設超過80度。
本篇B460GTQ與先前測過Z490GTN對比數據，得知在單執行緒效能些微下滑，
且全核效能的落差較大，這個部分已經花許多時間做對比，
先前看過幾篇網友提及BIOSTAR BIOS表現較弱，不過近期Z490與B550測試時都算水準之上，
另查過網路其他B460GTQ測試文章未提及此狀況，但對比其他網路測試也有同CPU效能較低的狀況，
以上希望未來BIOS能盡快改善及優化，好讓B460GTQ表現更為完整。
3D測試用高階顯卡MSI GeForce RTX 2070 SUPER GAMING X TRIO，

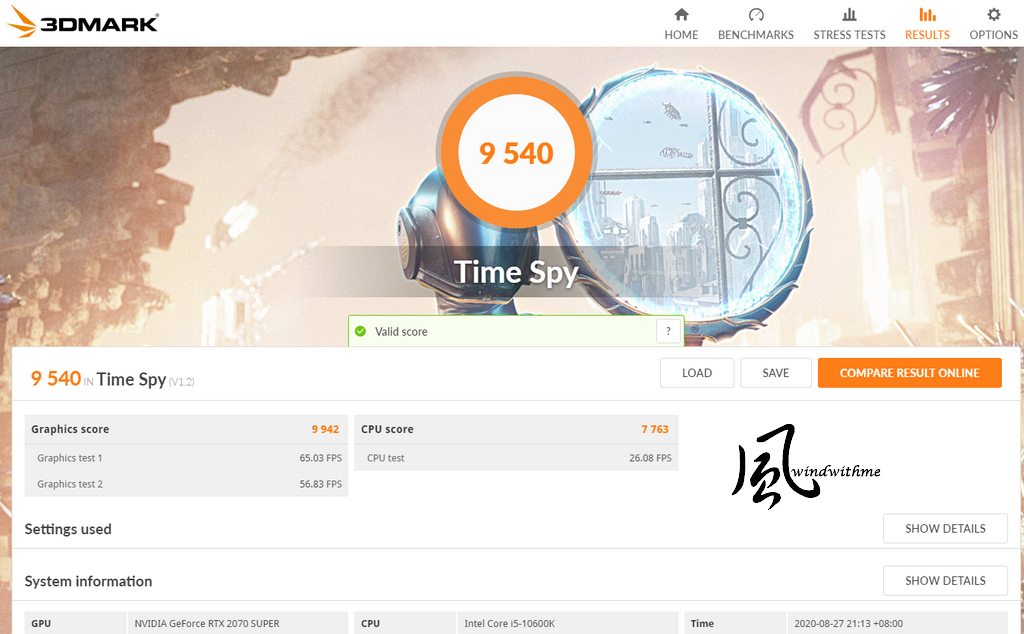

3DMARK Time Spy => 9540；

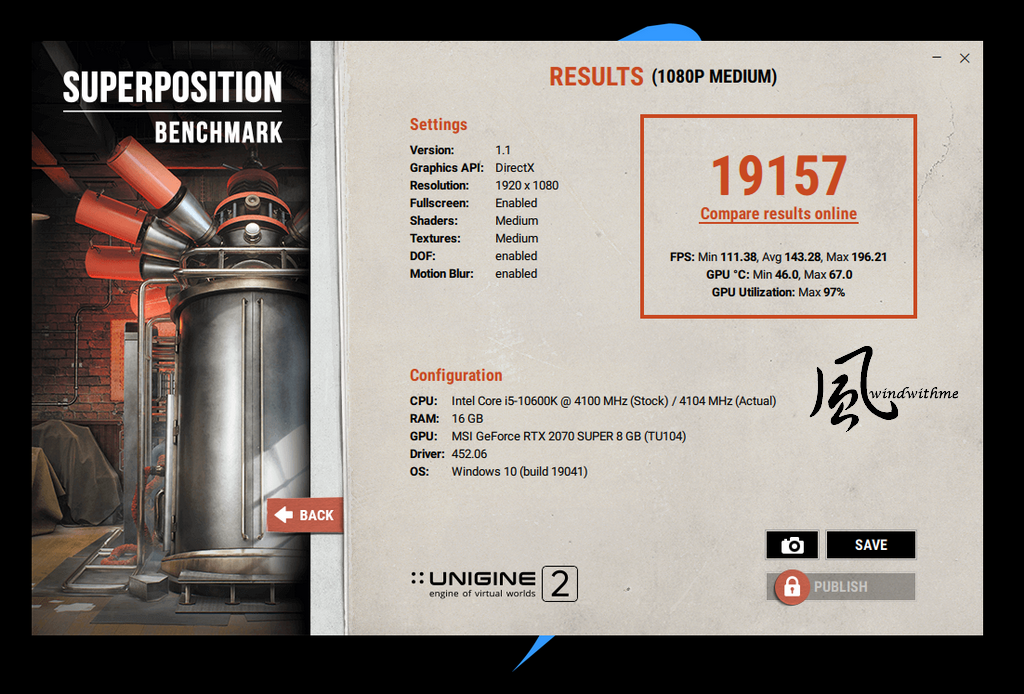

UNIGINE 2：
1080P MEDIUM => 19157；

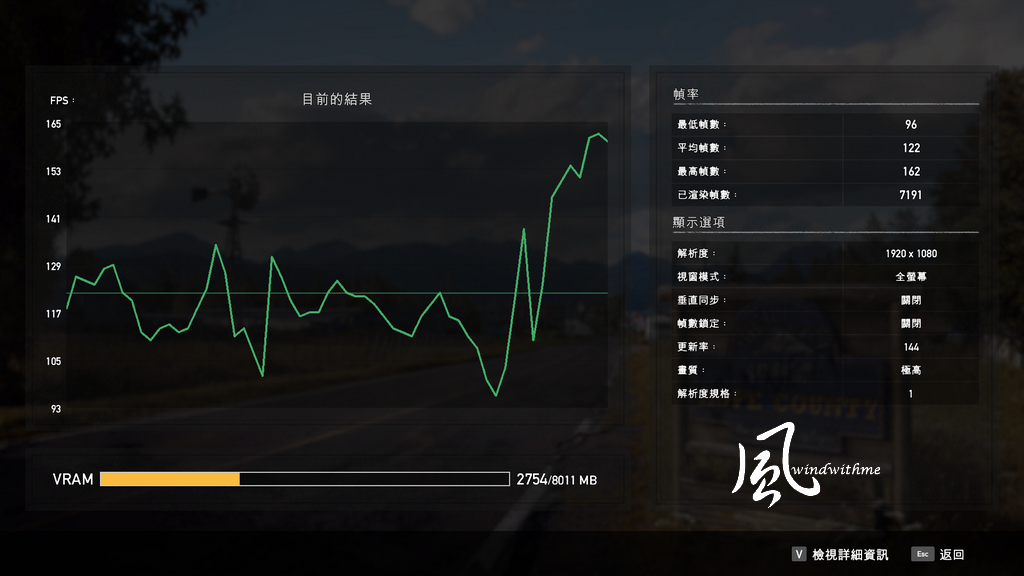

FAR CRY 5 極地戰嚎5，將3D特效為極高模式，
1080P幀數 => 最低96、最高162、平均122。

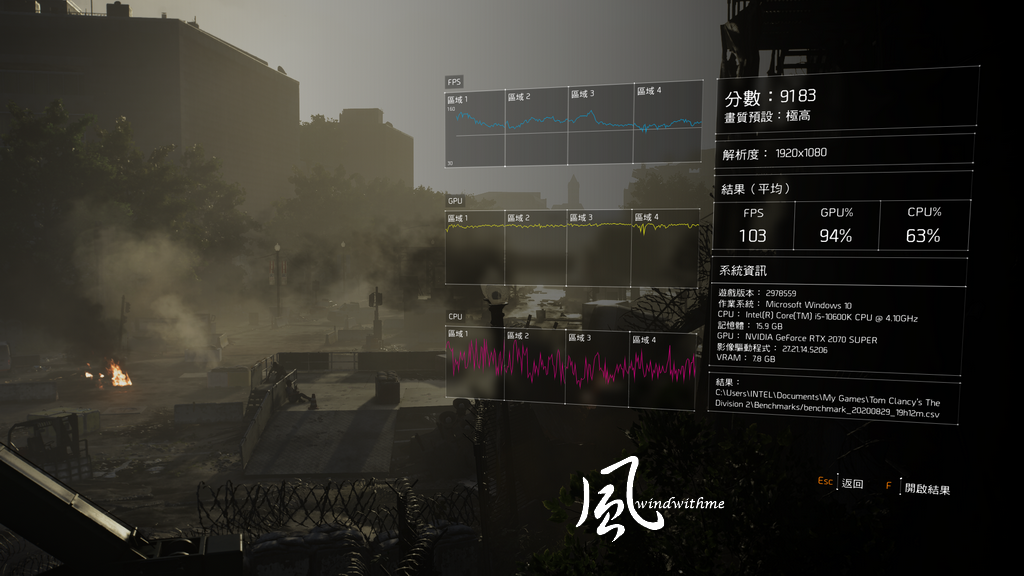

Tom Clancy's The Division 2 湯姆克蘭西：全境封鎖2：
1920 x 1080，畫質預設極高，內建測速分數 - 9183。
2070 Super在市場屬於中高階顯卡，MSI此款散熱模組與軟硬體設計皆有很高的水準，
3D在2K解析度應該都可以順暢運作，4K對少數重量級3D遊戲需要降低一些特效，
不過開到中等以上3D特效還可以順暢運作，要4K高特效再提升需要期待將推出的RTX 30系列。

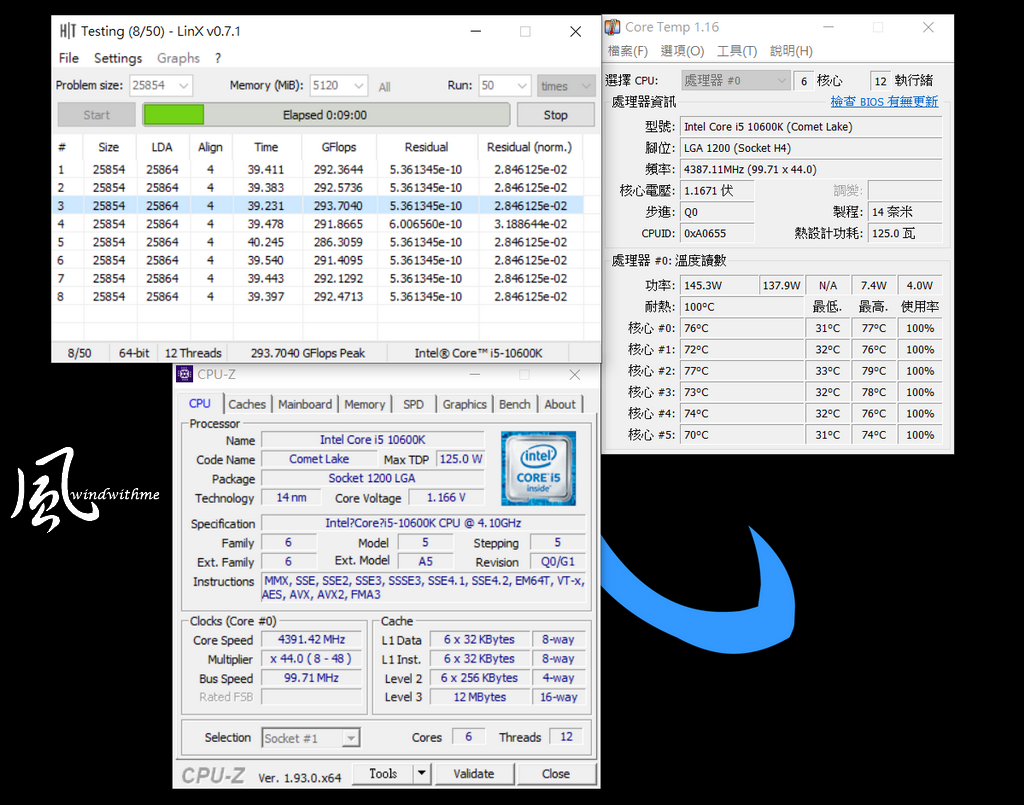

室內溫度約30度，進行i5-10600K極限散熱能力測試：
運作LinX 0.7.1讓系統全速時 - 70~76，瞬間最高達79。
10600K搭配高階空冷散熱器，在很嚴苛燒機軟體LinX 0.7.1中溫度表現良好，
不過燒機過程中有時全核時脈為4.5G，有時會降到4.4G左右，
依照CPU規範來看，理論上溫度不要接近100度，基本上應不至於發生降頻，
也許這是B460GTQ在CPU測試在全核數據比起Z490GTN還低一點的原因。
BIOSTAR前幾個月開始在台灣網購開始販售，目前有兩大網購平台皆有上架，
也讓這幾年來評測此品牌主機板時常會提到的台灣沒有販售的缺點已獲得改善，
B460GTQ目前在台灣網路上可以查到的最低報價約為2800多台幣，
對比其他品牌相似價位的B460主機板，B460GTQ在供電設計、散熱模組、雙M.2並搭配散熱片較佳，
也就是硬體用料讓CP值比較高，不過建議BIOS能盡快修正讓預設值效能優化才會更完善。
Intel於9/3發表筆電版11代Tiger Lake新架構，10nm最高4核心8執行緒應用於輕薄筆電，
時脈提升至更高、 高效能內顯Iris Xe Graphics、支援PCIe 4.0、更優異的能源效率。
雖然10代桌機版推出大約近3個月，也希望能早日看到桌機版11代CPU新消息出現。
每篇文章都是風大反覆測試、分析、比較，並參考市場情況與其他品牌所做出的優缺點分享，
本篇B460心得能提供給有需要的使用者做為參考，讓風大花費更多時間與心力分享顯得更有價值。
喜歡windwithme評測文章的網友歡迎到我的粉絲團按讚，
以便更快得知最新的測試動態，您的回文與按讚依然是我前進的動力:)
圖片附件: B460GTQ21.png (2020-9-18 20:34, 366.46 KB) / 下載次數 54https://www.hkepc.com/forum/attachment.php?aid=2218736&k=fa5f5a8260d830ec9f04f9dff2e948db&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ22.png (2020-9-18 20:34, 201.88 KB) / 下載次數 51https://www.hkepc.com/forum/attachment.php?aid=2218737&k=28b9564e5a114186ae878d8c2184bd26&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ23.png (2020-9-18 20:34, 504.61 KB) / 下載次數 47https://www.hkepc.com/forum/attachment.php?aid=2218738&k=64e3e2b11c9e4b70d1e2c19f3f8c86c4&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ24.png (2020-9-18 20:34, 939.25 KB) / 下載次數 61https://www.hkepc.com/forum/attachment.php?aid=2218739&k=ced474b234b5fd0ff38c72440064423d&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ25.png (2020-9-18 20:34, 579.66 KB) / 下載次數 45https://www.hkepc.com/forum/attachment.php?aid=2218740&k=023f3688011c04f9c85704184810ec56&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ26.png (2020-9-18 20:34, 617.17 KB) / 下載次數 59https://www.hkepc.com/forum/attachment.php?aid=2218741&k=ceb8eb92d73107bbb219d3a0b7cc655a&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ27.png (2020-9-18 20:34, 426.53 KB) / 下載次數 65https://www.hkepc.com/forum/attachment.php?aid=2218742&k=40eebcc166c4053f4d3d9e3be82bb4d3&t=1781454860&sid=8yr1yD0tD
圖片附件: B460GTQ28.JPG (2020-9-18 20:34, 273.24 KB) / 下載次數 51https://www.hkepc.com/forum/attachment.php?aid=2218743&k=9cded7031ef40e7508b3830fa725d1ab&t=1781454860&sid=8yr1yD0tD
作者: cooleo 時間: 2020-9-18 23:27
佩服你甘有勇氣, 係厘到介紹呢個品牌.
ANYWAY, 我覺得Z490I 細版抵玩啲.
作者: gigabyte 時間: 2020-9-18 23:52
可惜生物星係香港做唔起。
作者: nhoj 時間: 2020-9-19 09:26
風大評測
via HKEPC Reader for Android
作者: Dcup 時間: 2020-9-19 11:41
可惜生物星係香港做唔起。
gigabyte 發表於 2020-9-18 23:52
香港地生物星得D古怪板....
作者: mrcheung1987 時間: 2020-9-19 13:26
香港邊度有得買BIOSTAR?
作者: dds 時間: 2020-9-19 13:42
回覆 5# gigabyte
Biostar, SOYO, 都係老牌 Taiwan m/b 生產商,
好野嚟的.
(估）產量/產能/出貨量 排名低咗好多年，但質量搭夠.
利申：286／386 已經用Biostar / Soyo mb.
作者: Athlon神64 時間: 2020-9-19 14:34
我諗成個epc得我一個用梗biostar x570 gt8
via HKEPC Reader for Android
作者: gigabyte 時間: 2020-9-19 14:59
個代理好似一D都唔積極推廣咁？定係D今商舖唔肯入貨？
作者: cooleo 時間: 2020-9-20 02:14
回覆 10# Athlon神64
C兄八掛一問, 你名字好熟, 記得大約係1997-2001年間, 高登討論區有位大神, 精通當時的ATHLON超頻，當時可以話AMD CPU的萬事通. 名字就叫"Athlon神"。...是C兄本人?
作者: nelsonlee130 時間: 2020-9-20 10:25
無ITX乜都假
作者: spooky 時間: 2020-9-20 10:52
本帖最後由 spooky 於 2020-9-20 10:59 編輯
香港邊度有得買BIOSTAR?
mrcheung1987 發表於 2020-9-19 13:26

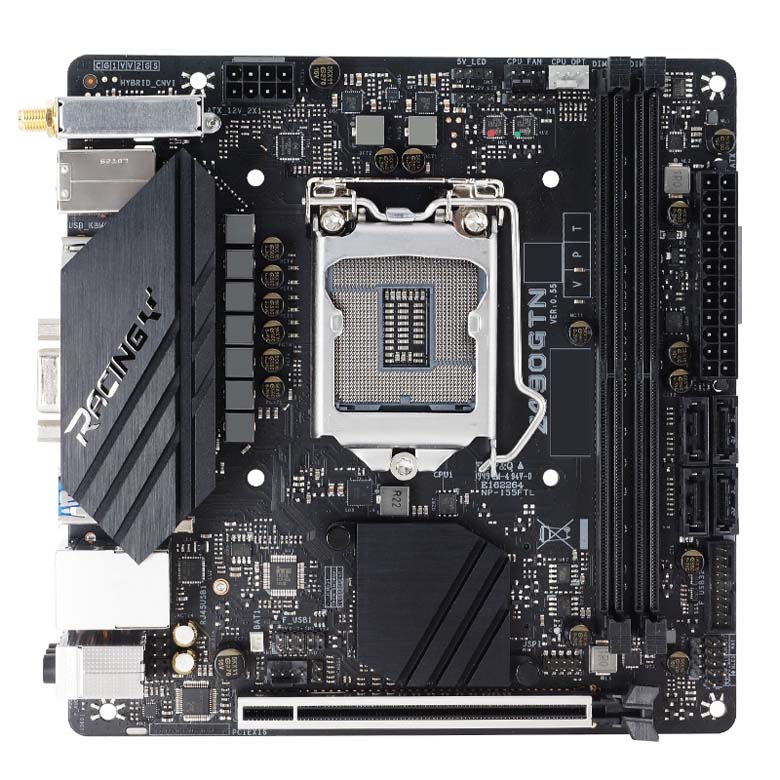

淘寶有BIOSTAR旗艦店, 而且店舖肯派貨落嚟香港, 我用緊佢唧B250 ITX底板, 供電模組用料幾靚, 造工QC都唔錯, 最緊要價錢夠平, 依家主機用緊Asrock Z390 extreme4底板, 下次升級Z590/Z690時會轉用BIOSTAR啦
圖片附件: 19090821104ff5b0a4d31b8581.jpg (2020-9-20 10:51, 91.07 KB) / 下載次數 68https://www.hkepc.com/forum/attachment.php?aid=2219028&k=6cc045543ca81641edfd5696c59419d0&t=1781454860&sid=8yr1yD0tD
圖片附件: 1909082110b0b8f29cc4a814d7.jpg (2020-9-20 10:51, 83.57 KB) / 下載次數 58https://www.hkepc.com/forum/attachment.php?aid=2219030&k=af31d0cf4fb810955bad2054cb927010&t=1781454860&sid=8yr1yD0tD
作者: hkpcchk 時間: 2020-9-20 23:28
黃金最大3C好似唔見有得賣
作者: 保時捷 時間: 2020-9-21 01:23
回覆 15# hkpcchk
唔知點解宜家無再賣，之前有嘅，幫人出過一塊 X370 黎配 APU
作者: spooky 時間: 2020-9-21 11:01
本帖最後由 spooky 於 2020-9-21 11:11 編輯
無ITX乜都假
nelsonlee130 發表於 2020-9-20 10:25

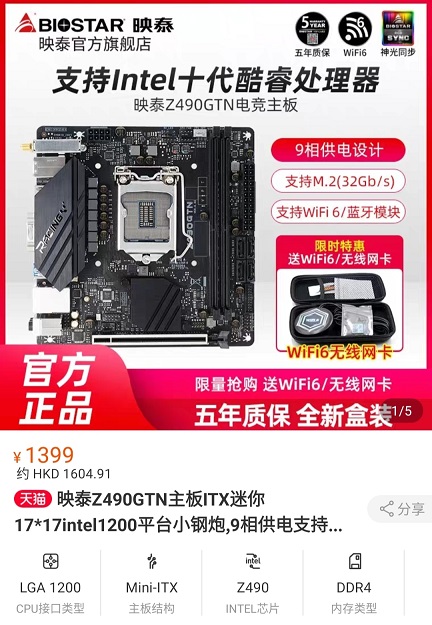

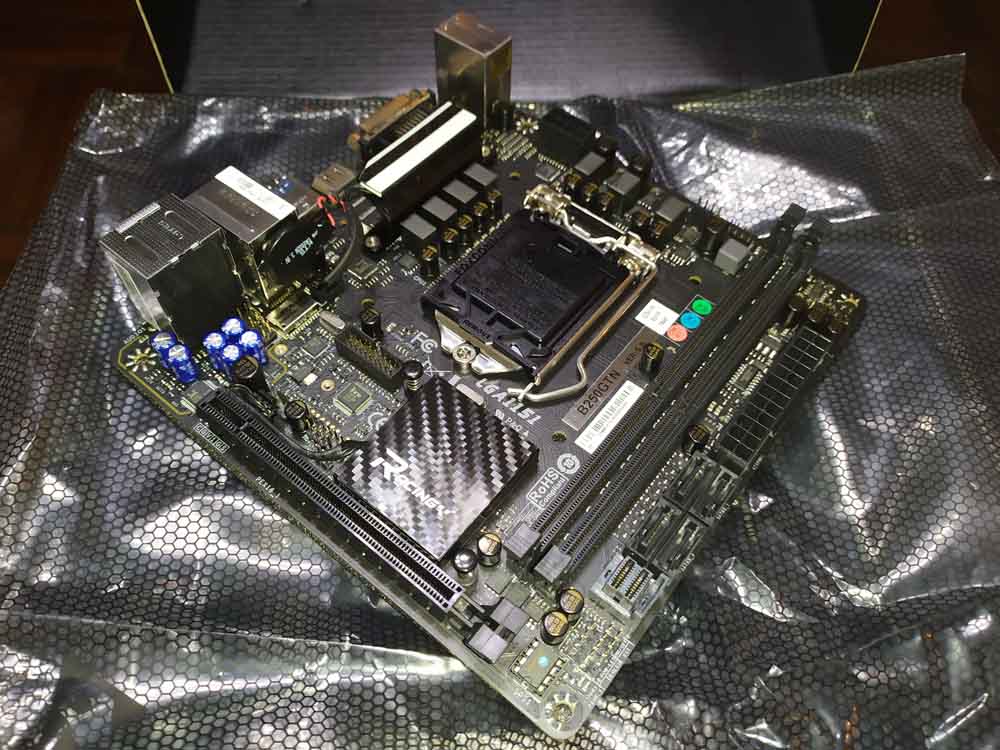

香港代理冇入貨, 淘寶BIOSTAR旗艦店有賣... 不過幾貴吓!
圖片附件: IMG_20200920_160312.jpg (2020-9-21 11:00, 119.38 KB) / 下載次數 68https://www.hkepc.com/forum/attachment.php?aid=2219249&k=3b713525c0810d3749c2b00370685712&t=1781454860&sid=8yr1yD0tD
圖片附件: tb_image_share_1600657479185.jpg (2020-9-21 11:10, 133.57 KB) / 下載次數 71https://www.hkepc.com/forum/attachment.php?aid=2219252&k=e9598c02cea658d74fe57e2bea040259&t=1781454860&sid=8yr1yD0tD
作者: nelsonlee130 時間: 2020-9-21 11:28
香港代理冇入貨, 淘寶BIOSTAR旗艦店有賣... 不過幾貴吓!
spooky 發表於 2020-9-21 11:01 AM
AM4 ITX得塊b450
港代!? wfc
