標題: [電源器] 廠機底板只係10pin線 [打印本頁]

---

作者: dtom    時間: 2021-3-15 14:32     標題: 廠機底板只係10pin線

本帖最後由 dtom 於 2021-3-15 14:42 編輯

應該無咁既牛買？
係咪可以跟返顏色換返落呢個10 pint 插就得？

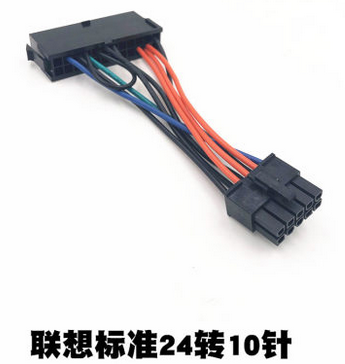

淘仔搵到轉插, 唔就咁就跟顏色喎, 仲有一條黑線要飛

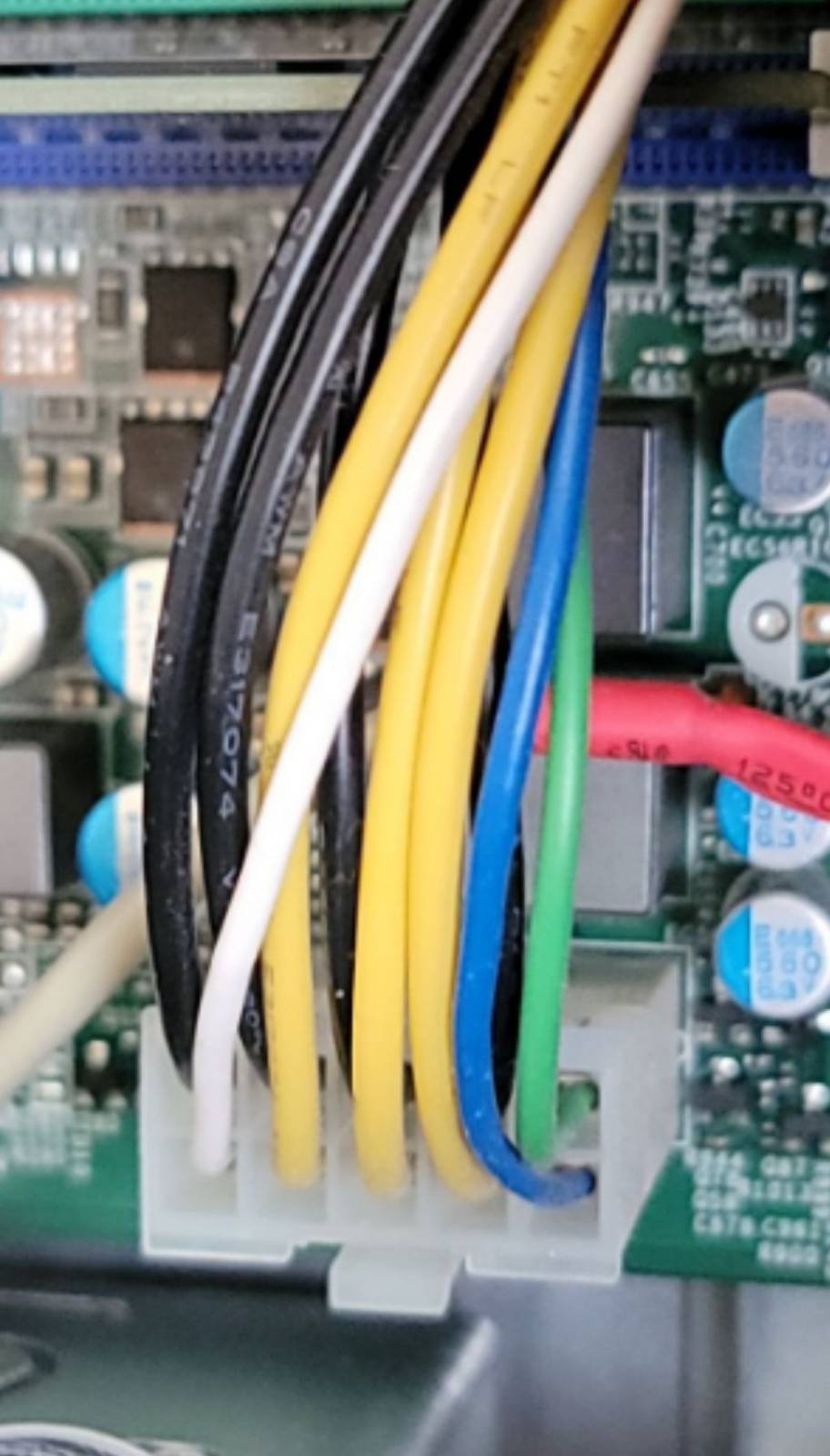

圖片附件: LenovoMotherPowerPlug.jpg (2021-3-15 14:32, 128.96 KB) / 下載次數 90
https://www.hkepc.com/forum/attachment.php?aid=2253266&k=f4a986402abce09ecd66d1b3d2b0df8e&t=1781424404&sid=bPI3TNq9uS

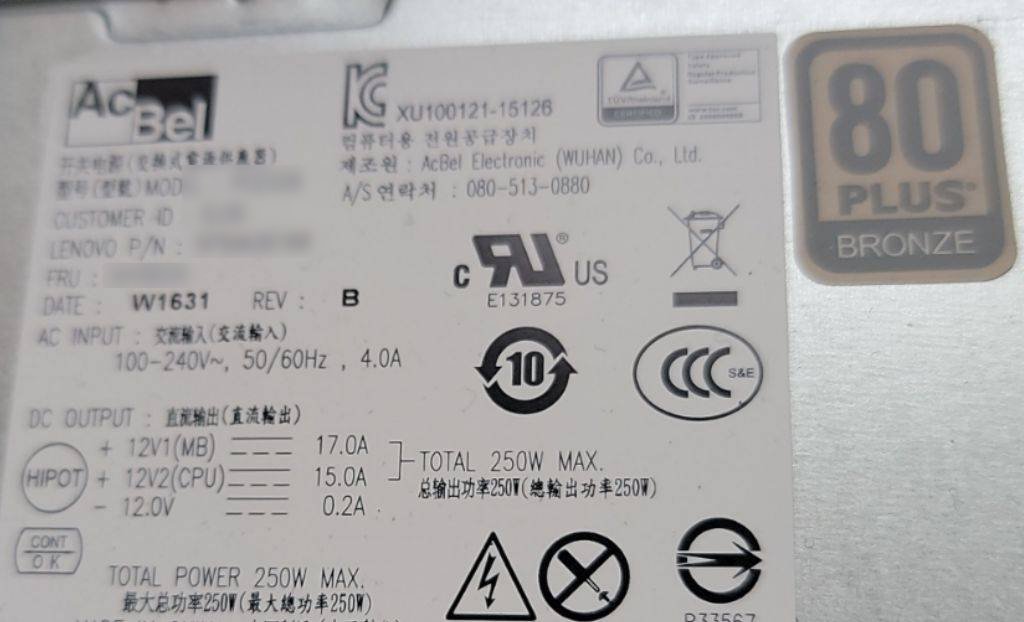

圖片附件: LenovoPSU.jpg (2021-3-15 14:32, 67.31 KB) / 下載次數 88
https://www.hkepc.com/forum/attachment.php?aid=2253267&k=7f62c0195b25bc208215ad31a6c2240c&t=1781424404&sid=bPI3TNq9uS



圖片附件: 2021-03-15 14_40_06.png (2021-3-15 14:41, 78.1 KB) / 下載次數 79
https://www.hkepc.com/forum/attachment.php?aid=2253268&k=633e1bcdc36d0b9a59139c9985d9f0dd&t=1781424404&sid=bPI3TNq9uS

---

作者: inori    時間: 2021-3-15 14:35

本帖最後由 inori 於 2021-3-15 14:52 編輯


係咪可以跟返顏色換返落呢個10 pint 插就得？<<正常係,
但一般24pin只有2條+12v,你個10p有3條所以未必夠用
顏色未必準, 最好睇番隻牛既data sheet跟番佢既pin definition
所以你唔熟既就最好拎個model去新高登/TB買隻"新"既比較安全
不過廠機一般功耗都唔高24轉10少一條+12V都應該無乜問題既

---

作者: crackong    時間: 2021-3-15 14:36

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: hkjake    時間: 2021-3-16 10:19

12VO, 12v Only火牛

唔知幾時到砌機

---

作者: crackong    時間: 2021-3-16 10:44

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wyhui5124    時間: 2021-3-16 11:05




    你隻牛應該係專用款,有+12同-12V
https://pinouts.ru/forum/index.php?topic=5180.0

黃金/高登可能搵倒,最好帶埋隻牛去買

---

作者: dtom    時間: 2021-3-16 11:06

本帖最後由 dtom 於 2021-3-16 11:19 編輯




其實係奇怪, 呢啲廠機用12VO起碼都有5年
要12v轉 5v, 3.3 只要粒貼片SOT223 ,要7mm
睇返新聞 ATX12VO標準上年年頭就出左
但依家啲版同牛都未肯用

---

作者: dtom    時間: 2021-3-16 11:16

本帖最後由 dtom 於 2021-3-16 11:18 編輯


-12v 應該係 standard, 好似主要比電RS-232 [Link]

---

作者: wyhui5124    時間: 2021-3-16 13:27




    我只係想話樓主隻牛唔係最新嘅ATX12VO,新規格得+12V一味,連standby都係+12V

---

作者: hkjake    時間: 2021-3-16 14:10




    板商唔用我明，因為成本變高左，12v轉 5v, 3.3 本來由牛做變左主板做。
如果ITX板會令佈線更加密集

話說12VO好似係Intel推出黎？

---

作者: hkjake    時間: 2021-3-16 14:14

【硬件科普】intel要换电源接口标准了？老电源还能不能用了？一个视频带你从根本去了解新ATX12VO

---

作者: danny9428    時間: 2021-3-16 14:15

好多現今底板規格都係intel推出嚟

---

作者: crackong    時間: 2021-3-16 14:41

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: CometCrasher    時間: 2021-3-16 15:05


Pcie 1條75W喎
6條先450W

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

---

作者: crackong    時間: 2021-3-16 15:07

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: antlee    時間: 2021-3-16 18:50

回覆 13# crackong
廠機行 12VO 實際因為(US)政府合約要求居多 (環保/Idle power...)

一張負責任的底板係應該負責本身pcie槽電力輸出
[心得] 使用多顯卡的危險性-淺談電腦用電安全
即係一張有7個pcie x16槽的底板(525w) 要多3個pcie 6pin(576w)額外輸入

---

作者: kyip    時間: 2021-3-16 20:49

ATX12VO
其實只係大改24pin同CPU8pin既組合
PCIE6+2pin/8pin其實可以沿用
因為本身已經係12V
火牛出多組12V線有咩問?
睇返廠機同Server牛就明
佢地已經轉12VO好耐了
都有由火牛直出既PCIE8pin俾繪圖卡

---

作者: blackkh    時間: 2021-3-16 22:43


你部應該是聯想機來去新高登應該有牛賣

via HKEPC Reader for Android

---

作者: Dcup    時間: 2021-3-17 20:45




    咁就死啦，D 5V 3.3V要板做，到時壞板就精神囉

細板又唔夠位，又要一堆變壓野又多左隔離問題...

---

作者: kenken33    時間: 2021-3-18 02:42




    所以要增加底板廠成本人地3大家用底板廠都冇興趣理佢住，唔通你塊塊底板都賣二千起，主流用家點會買。仲有itx 板仲有位放咁多野？

---

作者: t19922006    時間: 2021-3-18 14:27

本帖最後由 t19922006 於 2021-3-18 14:30 編輯

回覆 7# dtom
回覆 20# kenken33

二手問題, 迫新板用AT12VO, 咁邊個會買二手板同牛
又唔可以用上代牛
一換電腦就要牛連板一齊換, 叫啲千幾二千買10年保牛啲玩家點算
1折放2手再用千幾二千買過隻?

---

作者: kenken33    時間: 2021-3-18 15:00

本帖最後由 kenken33 於 2021-3-18 15:24 編輯


佢用塊舊款加入門板貪礦難時顯卡平插雙卡先會燒姐
除左SERVER板同挖礦專用板外大部份3槽X16內都未見過有提供額外PCIE槽供電,包括中高階sli 認證AMD 3卡交火主板,都未有聽過有用家投訴燒燬。
我認為只要塊板唔係太雞雙卡應該係安全既,去到4槽以上X16 主板廠就會自動自覺提供額外供電接口。

事實上7槽工作站主板都係比一個額外6Pin你

---

作者: dtom    時間: 2021-3-22 17:16

本帖最後由 dtom 於 2021-3-22 17:19 編輯

我幾好奇有幾多野係用 3.3 / 5v
從來買火牛只睇12V total 有幾W
你講開我先睇下公司隻 550W 牛
3.3v  5V 各有 24A

睇返 pci express 原來有用 3.3V
https://zh.wikipedia.org/wiki/PCI_Express

另外 5V 主要應該係 USB 2.0?
有老母板 type-C 有PD 2.0 100W  Link 應該20V喎,

計下計下5V越黎越少,最大駛應該係RGB既USB周邊
我覺得 chip 既野有求就有供, 出得多野要 12V 轉 5V 既,自然就會出, 果粒 chip 應該唔掂好多空間
