用頻譜儀預測1.8米直徑天線於香港接收日本BS 110 4K/8K可能性
Evaluation of Japan BS110 4K/8K carrier signal in Hong Kong with 1.8meter dia. dish antenna by Spetrum Analyzer
首先要鳴謝HKEPC網友think_center 出場出鑊陪我玩咗成個下晝.
起因係因為呢個post最後幾頁啲師兄講起, 又勾起返我玩BS嘅念頭....
https://www.hkepc.com/forum/view ... extra=&page=320
設備: 其實即係網友think_center嗰一套
https://www.hkepc.com/forum/view ... 116&tid=2506899
部Spetrum Analyzer就係Rohde & Schwarz CMU200, 主要係2/3G通訊設備測量用途, 由於通訊設備早已改朝換代成4G/5G, 因此淘寶上非常便宜, 視乎附加功能由千五到三千人民幣不等, 但中國依家咁樣應該有段時間幾難運嘢落香港.
當時天氣密雲, 訊號唔算好, 用師兄套SHARP TU-HD200做參考, 最好都只能到32, 但總算有部分轉發器穩定過到門限, 即係已知過到理論ISDB-S TC8PSK 2/3 門限 C/N 10.6dB
但BS 4K制式係ISDB-S3, 參數係16-APSK CR7/9, C/N 門限約莫12.2dB左右, 比舊制式再高1.4dB左右, 可以視為相差不大.
咁無4K/8K接收機響手, 上一代機器又解調唔到新ISDB-S3訊號, 咁點樣估呢?
呢個時候就要祭出RF 測量最重要嘅設備"Spetrum Analyzer"(頻譜儀)出嚟!
衛星訊號下下10GHz以上, BS110就11.71GHz~12.16GHz, CS就12.27GHz~12.75GHz咁究竟點度呢?
其實衛星高頻頭就正正係做緊最重要嘅部驟, 標準BS/CS110個本振頻率係10678MHz (10.678GHz), 將原先11.71GHz~12.75GHz嘅訊號一併移低10.678GHz, 得出既中頻(IF)就係1032MHz~2072MHz, 我部Spetrum Analyzer就support去到3.0GHz, 因此可以直接觀察IF.
根據參考資料, 目標頻率編排如下:
即係今次嘅目標嘅4K就係響BS-7同BS-17轉發器上, 唔講咁多, 即刻加個分線器, 分條線上Spetrum Analyzer睇:
睇到12個36MHz載波, 水平方向一格代表60MHz, 垂直一格代表10dB;
IF係LNB輸出中頻, 括號內係天線實際上嘅訊號頻率:
根據參考資料, 對應BS轉發器同來源衛星, 分別係BSAT-3b, BSAT-3c, BSAT-4a
圖中綠色/BSAT-4a嘅BS-7, 17轉發器就係我地嘅目標, 由此睇落BS 4K訊號香港唔係無, 但始終都係弱咗少少,
參考最右邊底噪noise floor, 約莫係 -64~-65dBm左右
第一目標係BS-17, 波峰勉強高過-55Bm多少少, 估算C/N(訊號同底噪高低差,可以理解成接收機嘅C/N ratio)頂多係10dB
第二目標BS-7就好少少但應該C/N頂哂盡得11dB
即係話, 如果天氣好時, 訊號可以穩定達到12.5dB以上嘅話, 1.8米就有可能收得到BS-7嘅BS朝日/東京電視台/日本電視台嘅4K, 而BS-17上嘅NHK BS4K/TBS4K/富士4K就算收到, 一日裡面收視時間係非常短.
如果有心接收, 斷估3.2米等大鑊提供多額外5dB訊號強度可以令效果明顯改進.
參考返師兄收得最好嘅BS-19, 有成-51dBm, C/N應該約在13~14dB左右, 如果天氣好+時間啱, 應該有希望見到畫面.
反正依家一部BS接收機唔係貴, 所以我都係會買一部Pixela SMB400返嚟試, 唔得最多當Android TV用.
始終好多玩家, 包括師兄套BS接收機大多數都係十幾年前既款式, 十幾年後現代嘅tuner/de-modulator性能會唔會明顯改進?唔知但值得一試!
另外講咗咁多嘢, 咁8K呢?
其實頭先一直講緊都只係收緊右旋訊號, 既然搞得咁大壇,都唔爭在拆開隻高頻頭, 將極化片轉90度, 結果訊號係有嘅.....
睇下參考資料, 左旋頻率編排如下:
都睇一睇啦.
不過好弱下, 而且完全唔見BS-12訊號

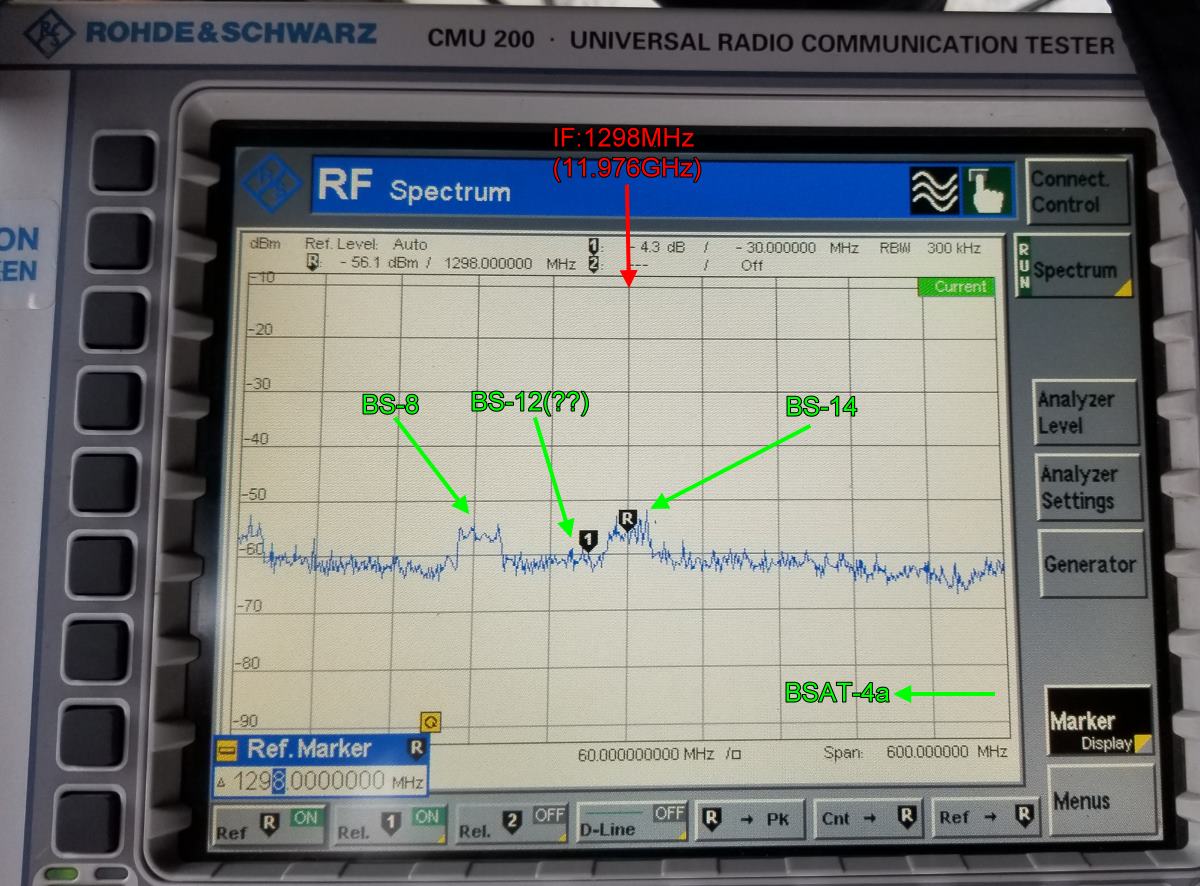

BS-8訊號都好少少約5dB C/N, BS-14真係得4dB C/N左右!就算用3.2米鑊拎多5dB, 就當佢仲係ISDB-S3+16-APSK+CR7/9, 門限12dB, 應該都幾難穩收.......
但講真, 8K基本上播放時間極短, 而且係同4K並行播出, 一部接收機20萬日圓, 我當睇唔到算.........
無proof-read, 只係趁得閒寫多幾隻字, 可能會1999, 唔明就問啦!
-------------------
後記:
因為試到尾當開始想落雨, 最後無試到CS 110, 但就咁睇都見到BS 110前面有其他強訊號, 懷疑係110.5或者108.5嘅訊號, 但未得閒對. 可能就係因為有其他星干擾先有師兄講嘅BS有啲強有啲弱嘅問題, 就咁睇波形其實除咗BS-17, 其他右旋轉發器差異唔係咁大.
另外我唔多熟試LNB, 因為度慣air signal好易估到個底噪, 但醒返起人工amplifier個底噪curve未必咁平, 嚴謹嘅做法應該係用手遮一遮個LNB, 去拎條底噪嘅frequency response curve, 睇下IF本身個平坦度. 同埋試下用拍片去記result, 咁樣估平均值會再準啲.
我都係寫完先諗到點度, 或者下次買到4K接收機再試?
睇咗一堆文章, ISDB-S3個訊號好似本身就比ISDB-S再平坦啲, 突發Power更加少, 可能因為咁會令系統底噪再低啲, 令個訊號睇落好似弱咗, 都係買部機試先有真相.
題外話:
點解12個轉發器要用3隻衛星分開發射, 主要係因為一粒BSS直播衛星嘅電力功率係受衛星嘅太陽能板限制, 一粒衛星可以用嘅電力有限, 為咗要推盡轉發器功率, 所以要分成三粒. 一個轉發器Transmitted Power(日語: 空中線電力) 線電力) 120W, 實際輸入功率起碼需要500W以上. 電力需求好緊張. 其他衛星一粒星可用Ku轉發器可以有幾十隻, 都係部分轉發器無開足功率先可以開得到咁多隻, 係日本比較.....不惜工本.
衛星訊號響香港睇落好弱, 只係因為衛星唔係集中射香港, 如果響日本收係強到不得了, 35cm細碟都可以好好訊號
