[測試] 最簡易收集Agilent 34401A測試數據的方法

msko2003

參考其他師兄資料及睇過《38度發燒友》網站後，我覺得以下方法是最簡易由RS232介面收集34401A的測試數據，詳細的軟件/硬件設置方法請看以下網址：

http://bbs.38hot.net/forum.php?mod=viewthread&tid=15499

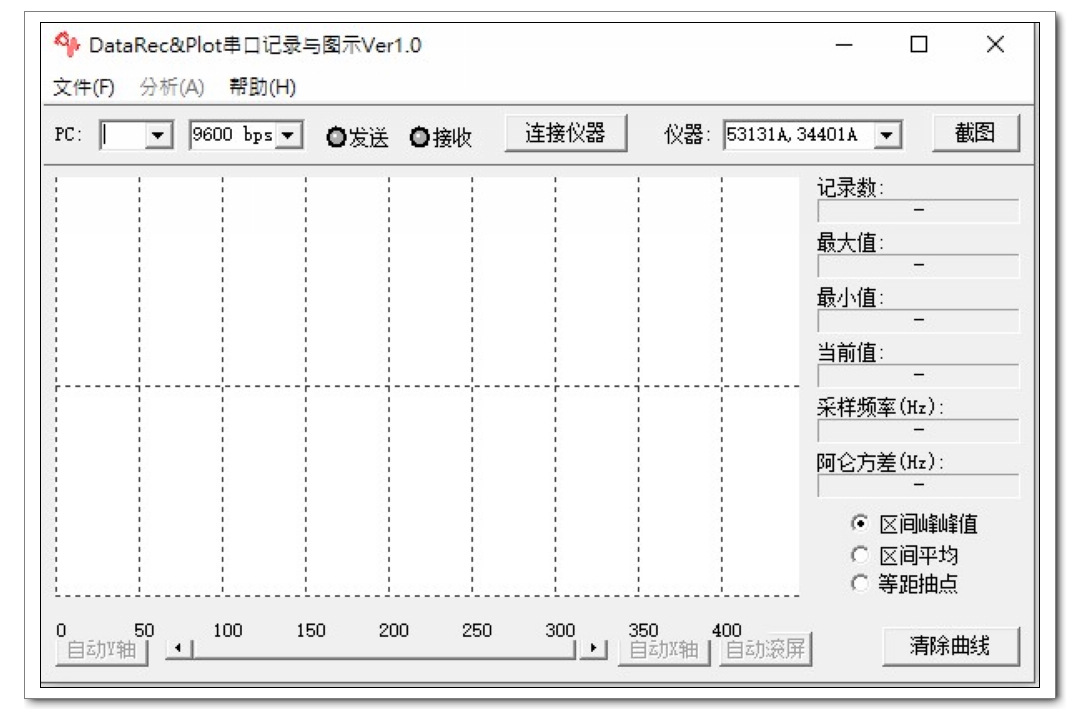

網頁提供的軟件是不需要安裝的，是即開即用，但要注意這軟件只有讀取34401A數據功能而沒有控制34401A的功能。

在此亦簡略介紹一些基本設備及基本設定。

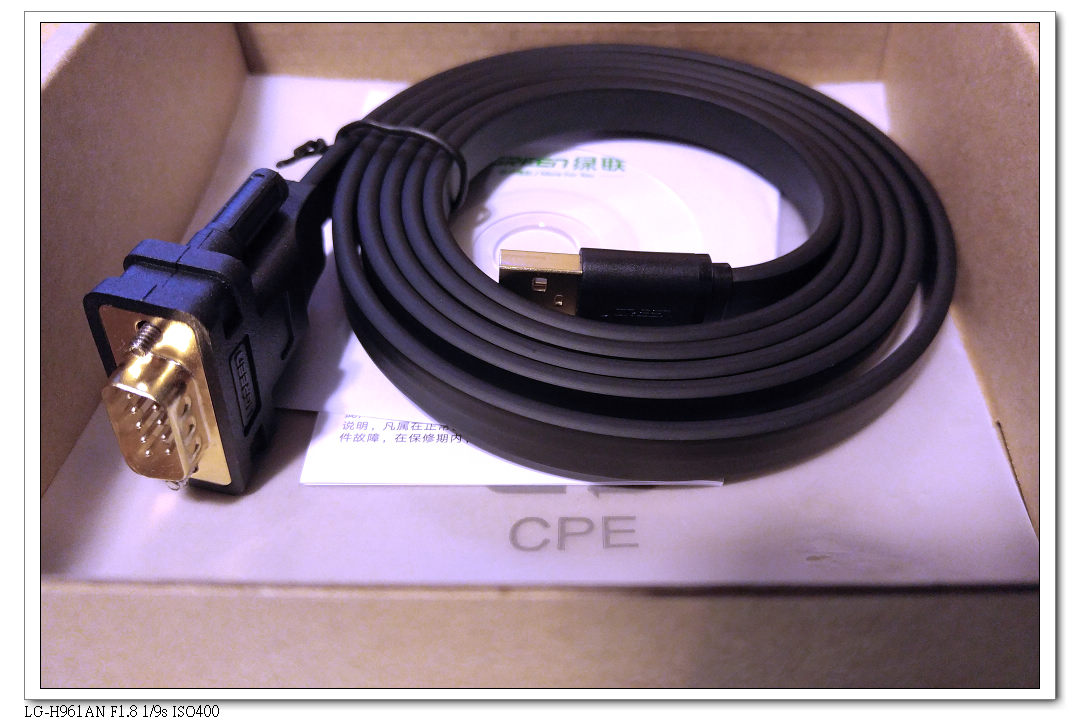

首先電腦一定要有RS232連接埠，但現今電腦99.99%都無RS232介面，所以要去淘宝或腦場買一條《USB轉RS232》的適配線。

2018-3-23 21:18

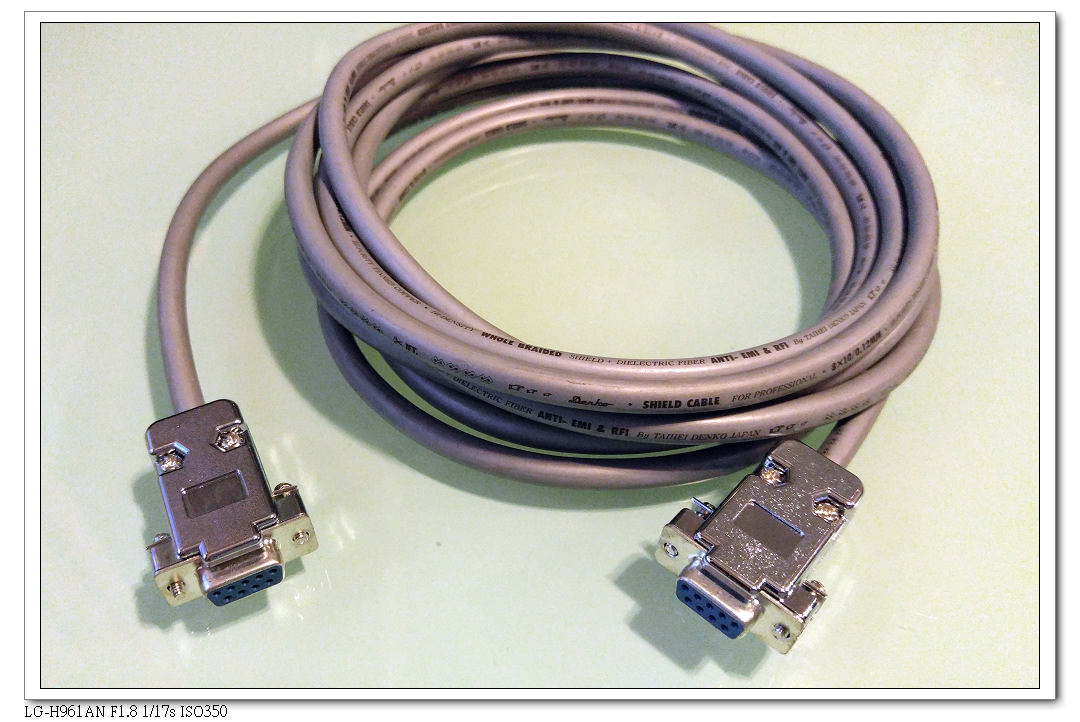

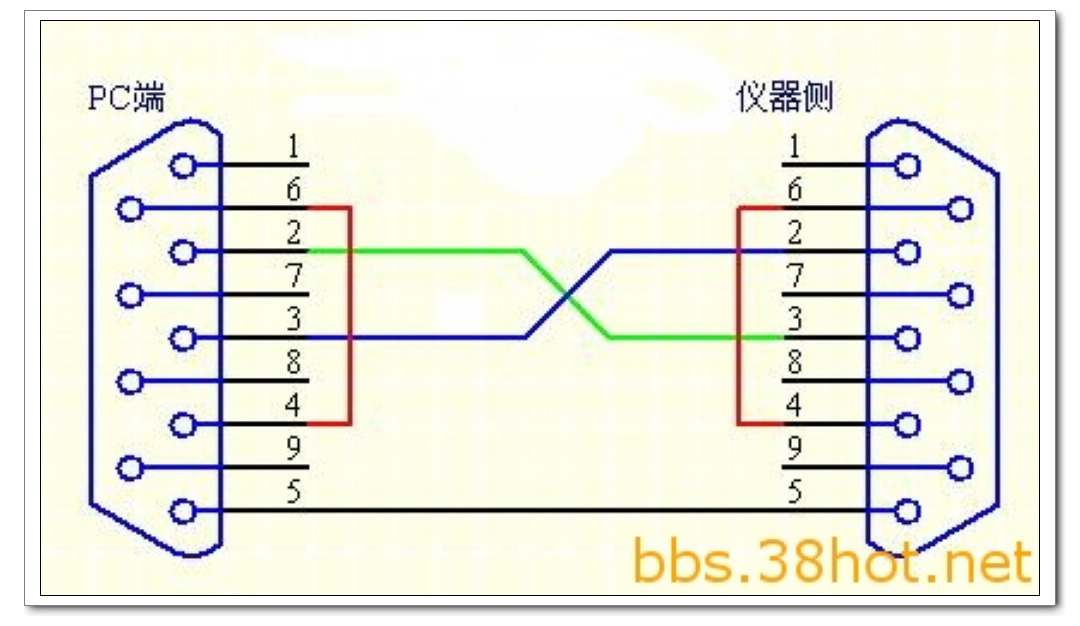

要自製 RS232傳輸線，買兩個RS232頭(母頭)、兩個RS232殼及一條多芯電線再按下圖做一條RS232線。

2018-3-23 21:18

2018-3-23 21:18

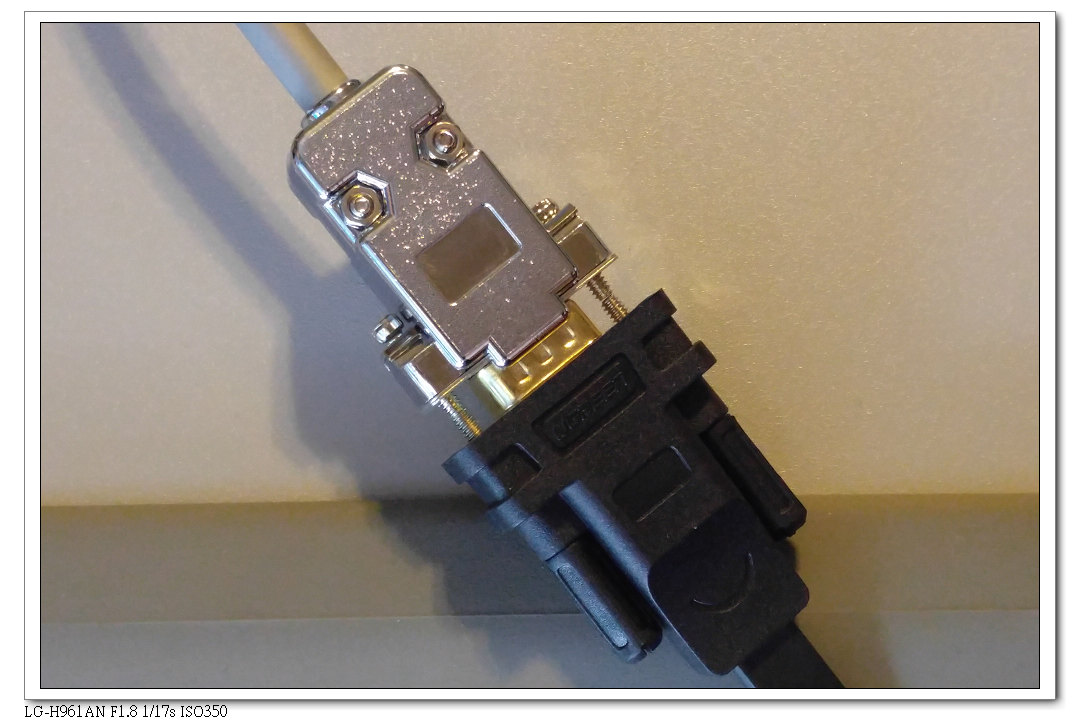

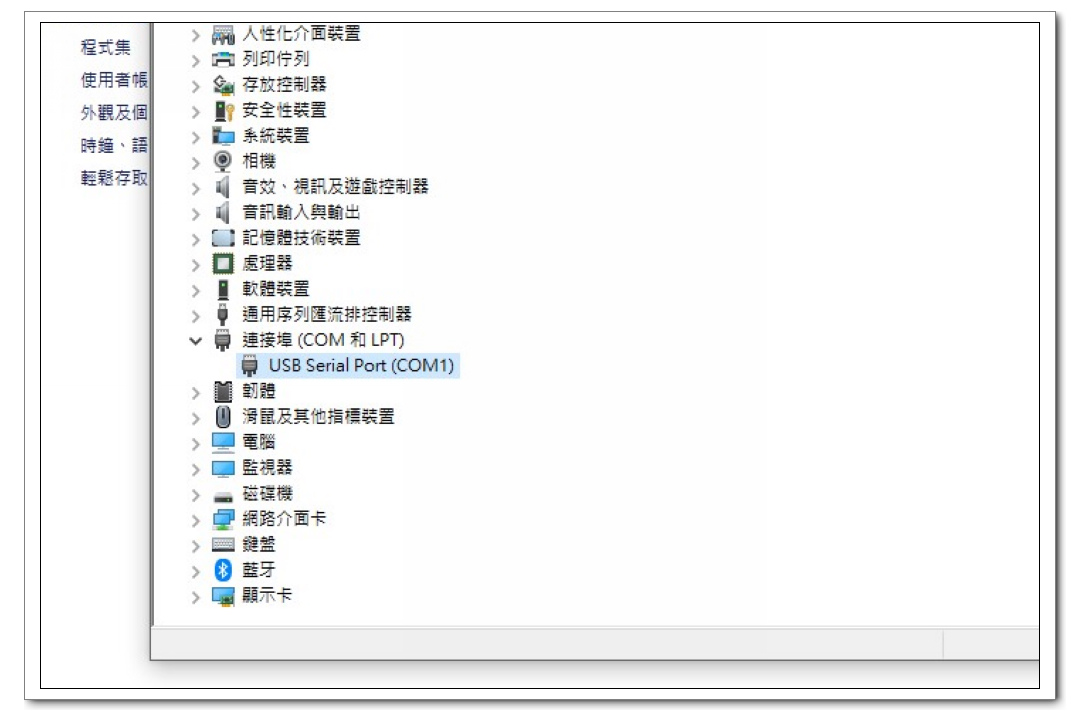

將新買的《USB轉RS232》適配線插去電腦，檢查電腦的連接埠(COM和LPT) 的通訊連接埠一定要是COM1，其他的例如COM2或COM3或其他位都會通訊失敗！

2018-3-23 21:18

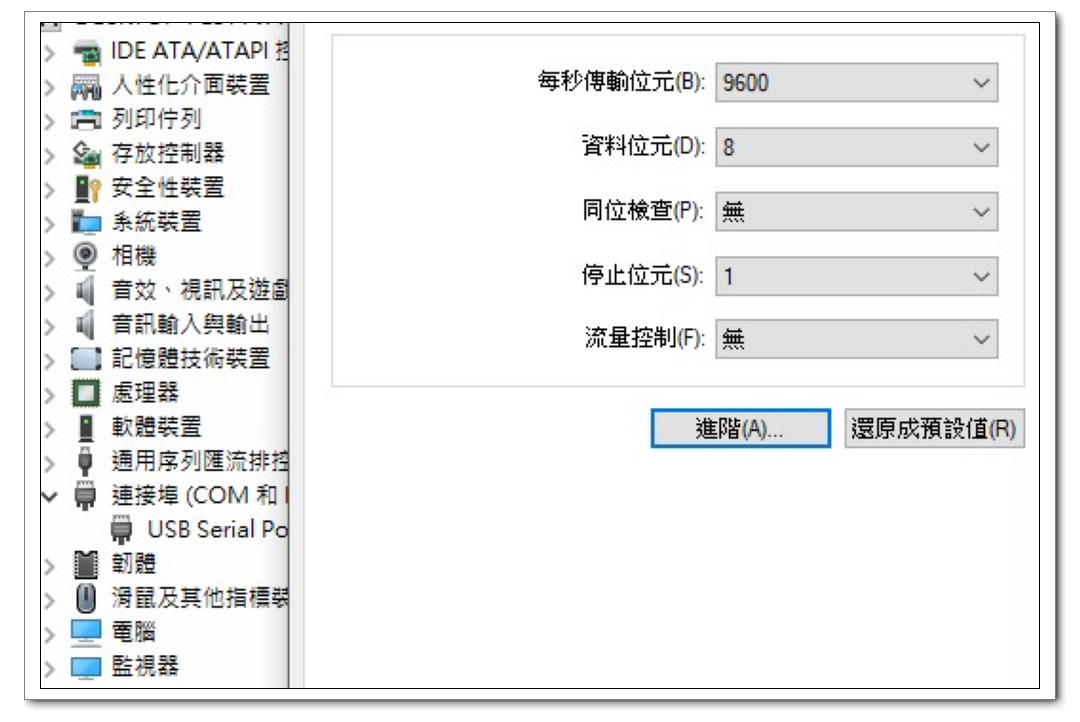

COM埠要設置為9600；8；無；1；無

2018-3-23 21:18

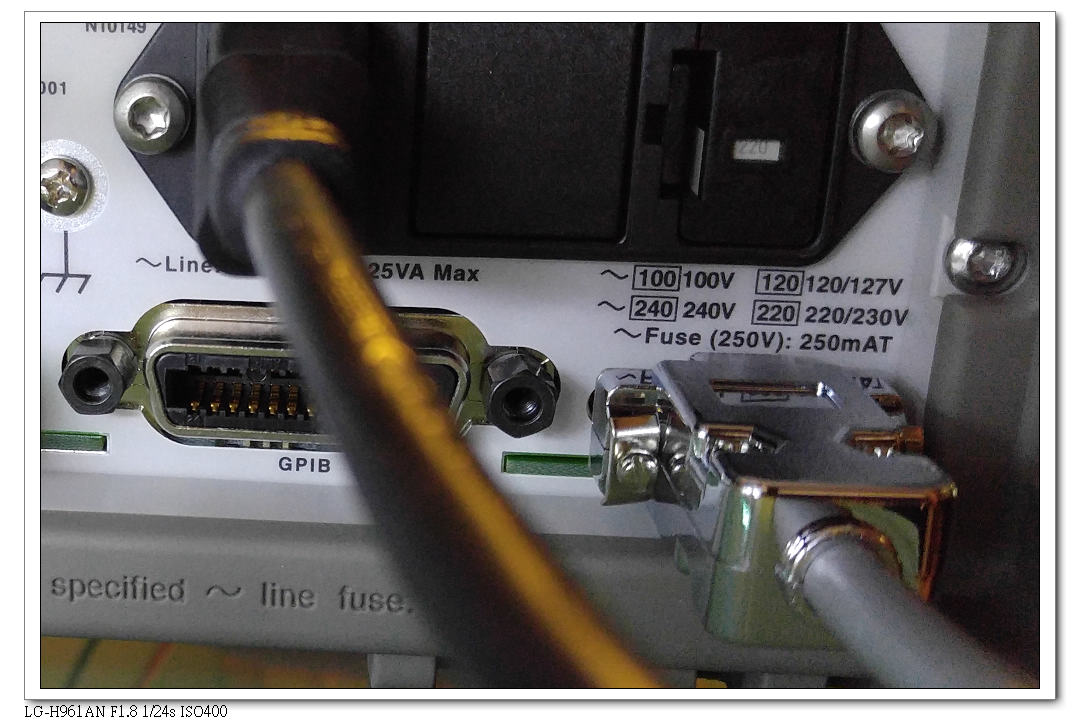

34401A亦要設置通訊：RS232；9600；N；8；1，不管如何設置, 請務必與電腦COM埠設置相同，否則一樣會通訊失敗！另外，34401A必須設置GPIB地址為31(即Talk-Only) 模式，詳情可按上面條link入去看看。

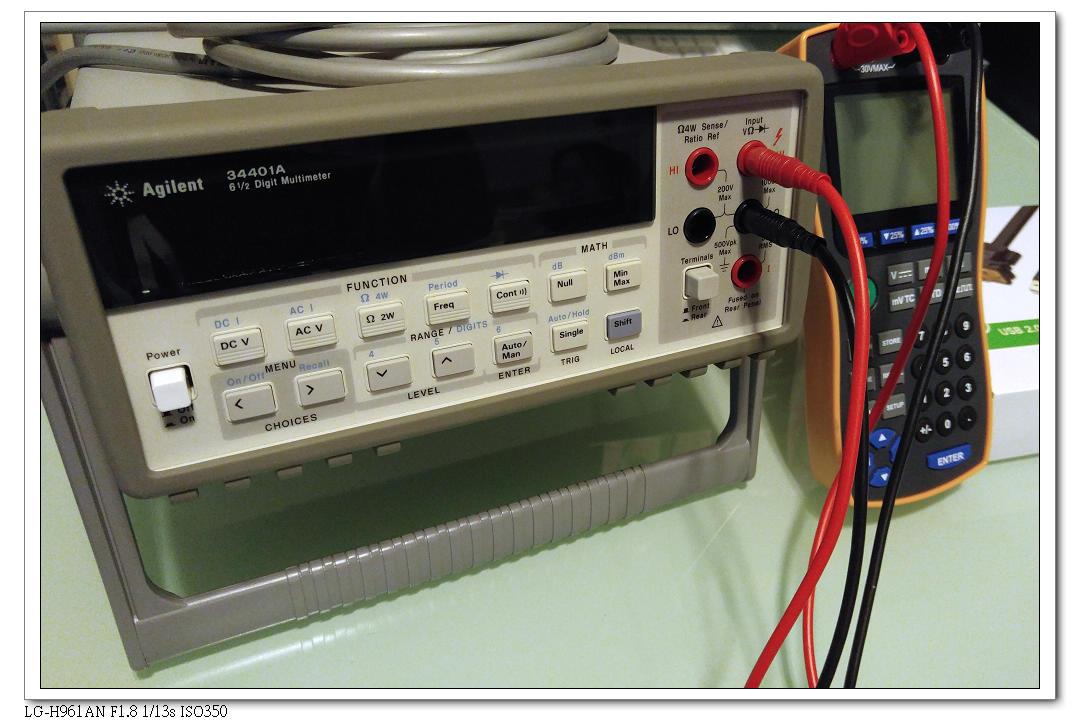

準備好所有硬件後連接好34401A及基準源，之後將34401A及基準源預熱一小時，之後啟動軟件去收集測試數據。

2018-3-23 21:18

2018-3-23 21:18

2018-3-23 21:18

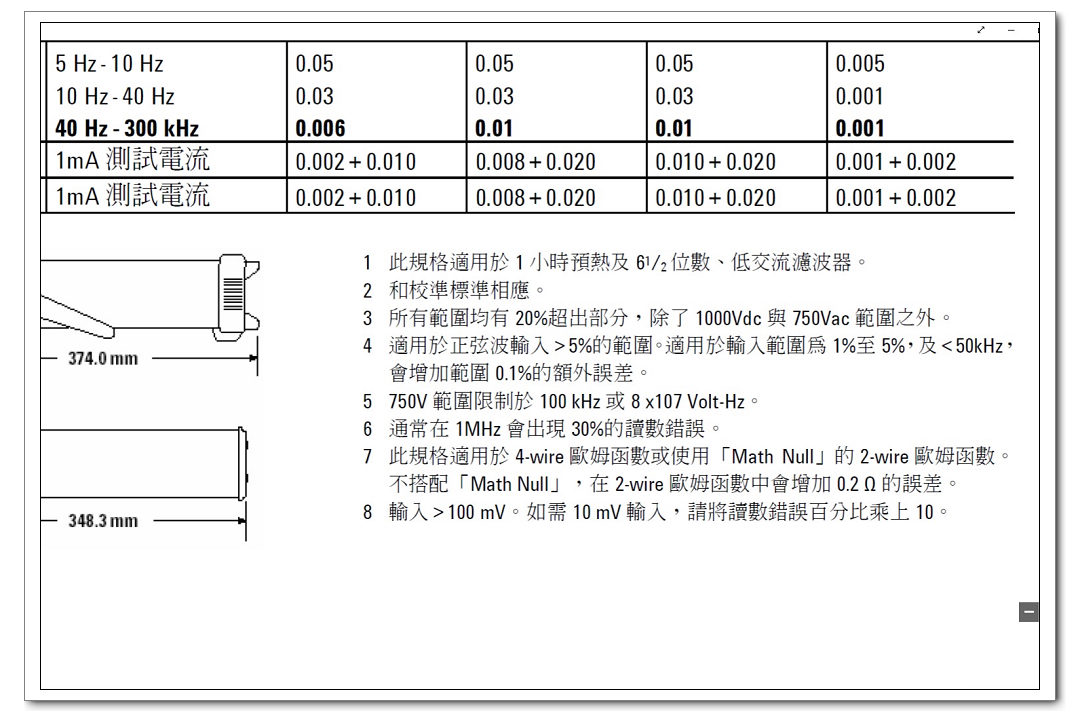

AGILENT 34401A文件有提及過預熱一小時。

2018-3-23 21:18

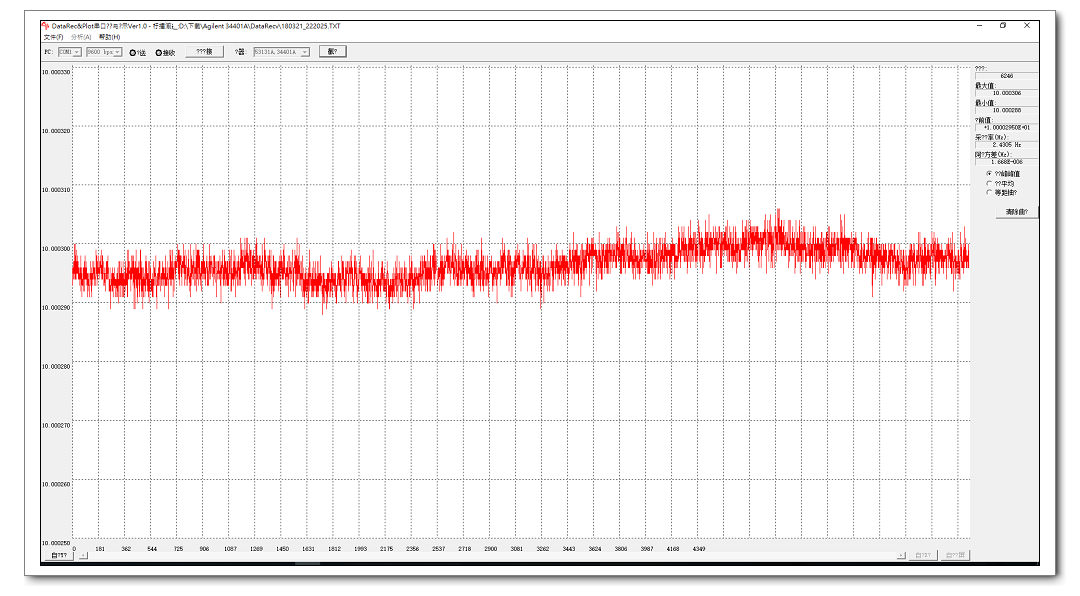

以下是我的34401A測試數據(測試時間好像有四十多分鐘)，軟件是簡體字版本，在我家中電腦(Win10)部份簡體字出現亂碼，攪咗好耐都照出亂碼，如有師兄知道如何解決顯示問題請告知，在此先謝謝！

2018-3-23 21:18

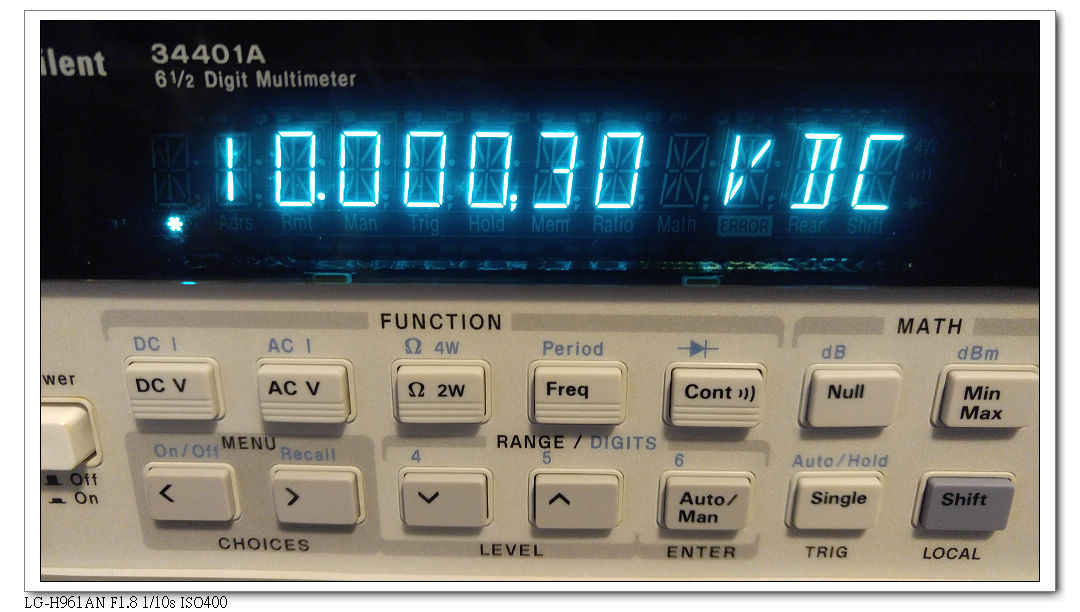

部34401A在收集數據時大部分時間都是顯示10.00030V，只有間中顯示10.00029V或10.00031V的。

2018-3-23 21:44

小弟是第一次玩這類玩意，所以不知道這個是否係最好的測試方法，所以如有更好的方法及有錯漏的地方請各位師兄指正，Thanks！

ahuo

win10軟件亂碼。
有無試過用Locale Emulator開個軟件得唔得？

msko2003

win10軟件亂碼。
有無試過用Locale Emulator開個軟件得唔得？
ahuo 發表於 2018-3-23 22:05

等我試下先，唔該晒師兄！

jwong852

买个gpib-USB轉接器 ，可同时連接幾部机采集数据
lau1900 發表於 2018-3-24 02:10

呢條CURVE, 好似天文台條溫度線.

成隻錶放喺恆溫箱應該會穩定好多.

msko2003

买个gpib-USB轉接器 ，可同时連接幾部机采集数据
lau1900 發表於 2018-3-24 02:10

請問你的DMM LOGGER在那裡可以download到？Thanks!

msko2003

win10軟件亂碼。
有無試過用Locale Emulator開個軟件得唔得？
ahuo 發表於 2018-3-23 22:05

已用Locale Emulator去解決亂碼問題，感謝師兄的幫忙，謝謝！
