[操作疑難] 這個電路好神奇用電容輸出是不能的

本帖最後由 aazz 於 2019-9-26 08:59 編輯

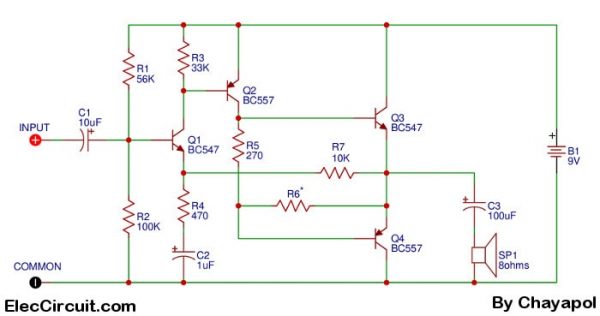

這個電路整完發覺完全沒有聲音;
原來過左輸出電容後;
啲聲變得超細;
細到聽唔到;
已經試過好多唔同大小的電容;
一有電容就超細聲;
收藏 分享

0

XML

Rank: 3Rank: 3Rank: 3
2#
發表於 2019-9-26 10:01 | 只看該作者
睇落係濾低頻
高頻應該無吸收

TOP

aazz

Rank: 3Rank: 3Rank: 3
3#
發表於 2019-9-26 16:44 | 只看該作者
睇落係濾低頻
高頻應該無吸收
XML 發表於 2019-9-26 10:01


小第在這類網下載個線路圖;
https://www.eleccircuit.com/4-transistor-audio-amplifier-circuit/

TOP

raymondchan338

Rank: 3Rank: 3Rank: 3
4#
發表於 2019-9-26 20:29 | 只看該作者
呢個係典型OTL擴音機。100uF輸出電容太細喇，换粒1000uF或2200uF試下啦。

via HKEPC Reader for Android

TOP

aazz

Rank: 3Rank: 3Rank: 3
5#
發表於 2019-9-26 20:58 | 只看該作者
呢個係典型OTL擴音機。100uF輸出電容太細喇，换粒1000uF或2200uF試下啦。

via HKEPC Reader for Android ...
raymondchan338 發表於 2019-9-26 20:29


4700UF 都唔得;
都係好細聲;
只要有電容就一定好細聲;
還試過在電容前加電阻都一樣;

TOP

raywan

Rank: 3Rank: 3Rank: 3
6#
發表於 2019-9-26 22:21 | 只看該作者
本帖最後由 raywan 於 2019-9-26 22:22 編輯

因為個電路有問題
正常speaker唔應該串個電容,應該係parallel speaker,因為電容阻值接近無限大,你串個無限大電阻響speaker前面,想有聲都幾難

TOP

diydevil

Rank: 2Rank: 2
7#
發表於 2019-9-26 22:44 | 只看該作者
Q4 B 腳 少左粒電阻落地 ??

TOP

aazz

Rank: 3Rank: 3Rank: 3
8#
發表於 2019-9-26 23:13 | 只看該作者
呢個係典型OTL擴音機。100uF輸出電容太細喇，换粒1000uF或2200uF試下啦。

via HKEPC Reader for Android ...
raymondchan338 發表於 2019-9-26 20:29



小第記錯電容大到去 1000UF 係有聲的;
不過電容極性一定要反轉;
而且是超大嘈雜聲;
4700UF 無左雜聲但聲音差左

TOP

lnchu

Rank: 3Rank: 3Rank: 3
9#
發表於 2019-9-26 23:21 | 只看該作者
回覆 5# aazz
OTL就是這様block dc. 用這個impedance calculator,  100uF 1kHz 只是1.59 ohm. 100Hz 也只是15.9ohm 何來無限大?
https://www.allaboutcircuits.com ... pedance-calculator/

TOP

lnchu

Rank: 3Rank: 3Rank: 3
10#
發表於 2019-9-26 23:22 | 只看該作者
回覆 5# aazz


    OTL就是這様block dc. 用這個impedance calculator,  100uF 1kHz 只是1.59 ohm. 100Hz 也只是15.9ohm 何來無限大?
https://www.allaboutcircuits.com ... pedance-calculator/
