MLX90614 Non-Contact Infrared Thermometer --- 想仿熱像儀

hon829

一直想用單點IR thermal sensor掃瞄式讀取溫度,仿熱像儀般表示一範圍內的溫度,就趁國慶假期左右做了點工夫

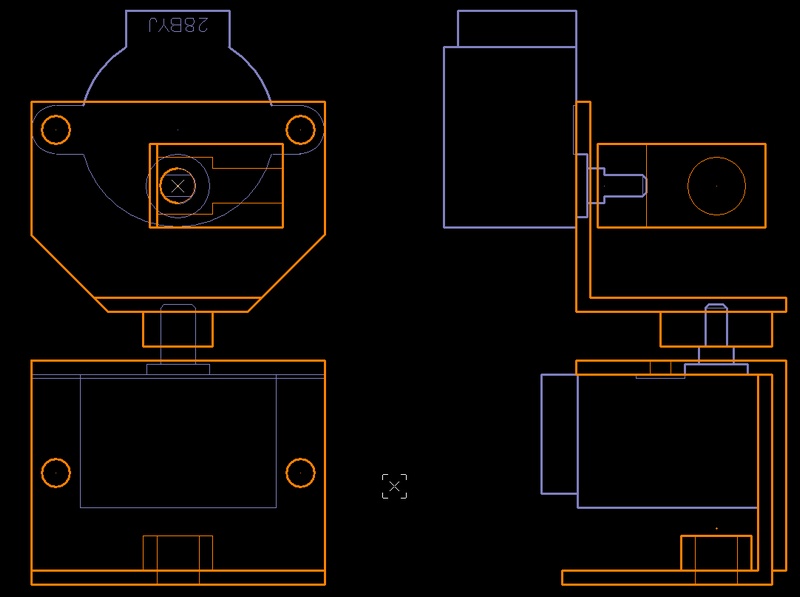

先設計用兩步進電機組成的二向雲台:
選用了最平的28BYJ-48 (5V): 步角5.625°,加1/64的減速齒輪,即要4096 steps外軸至轉完1 圈. 設計IR上下及左右可擺
動90度,那即理論上可讀取1024x1024 pixel的溫度!

2019-10-3 00:14

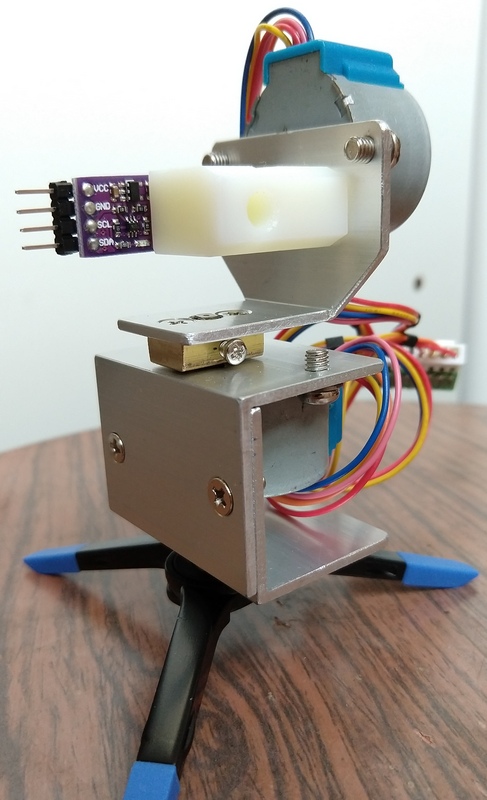

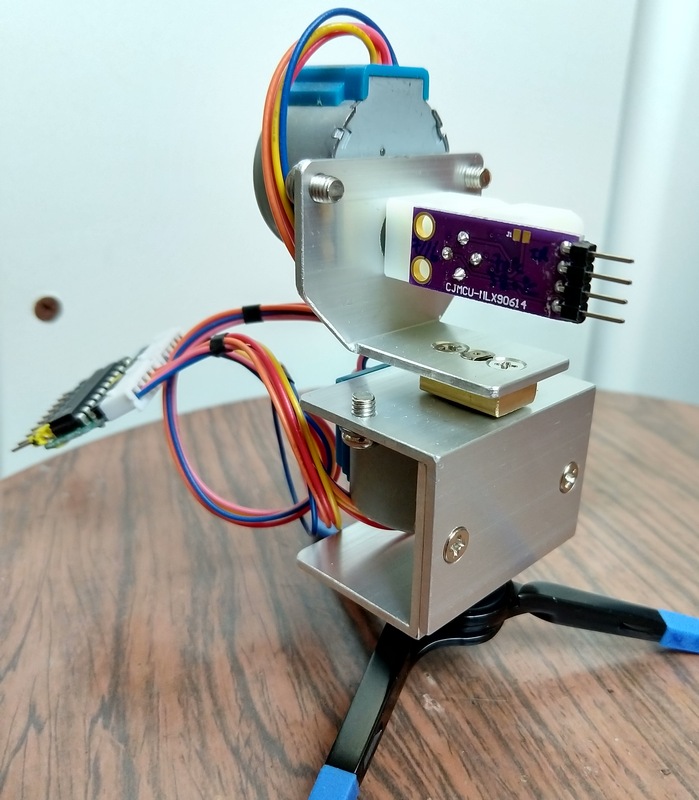

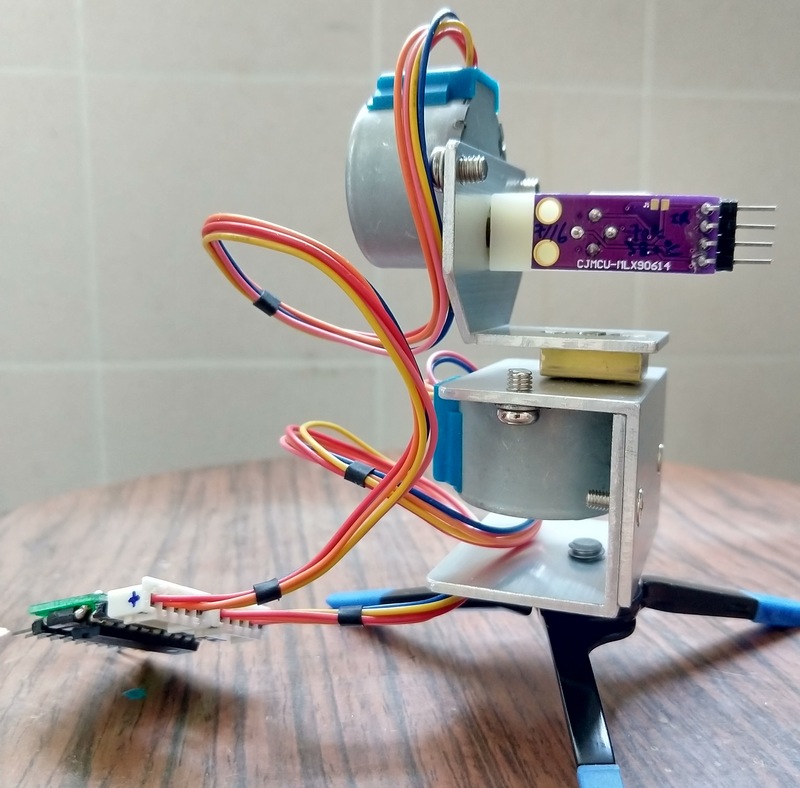

都是手作鋸/銼/鑽...主要用條寸二鋁角分三節做成兩摩打支架:

2019-10-3 00:14

2019-10-3 00:14

2019-10-3 00:14

選用ULN2803A 達靈頓管驅動兩摩打:

2019-10-3 00:14

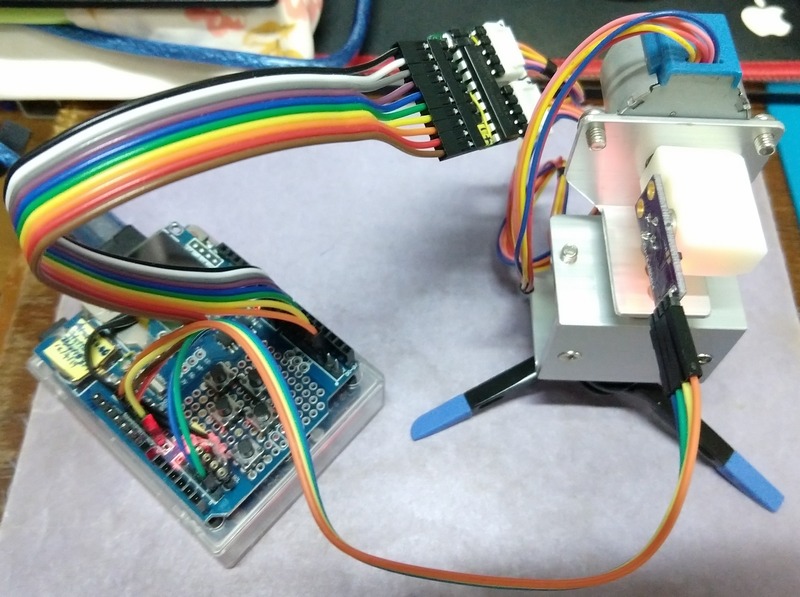

接UNO板樣子:

2019-10-3 00:14

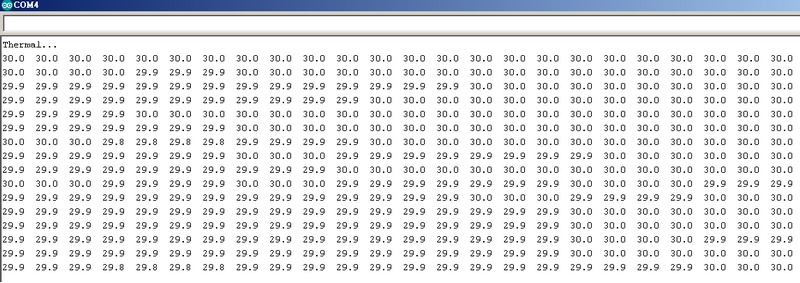

試了掃瞄24x16 pixel(即384點):

2019-10-3 00:14

因未玩過小型彩色LCD,故沒將溫度map成圖像!

初步大至跟想像類似,當然有很多不足處:
-步進電機的齒軸虛位幾大,使小步移動時轉動唔明顯;
-MLX90614 內 ADC測溫不受控,只有讀溫;在高速下,唔知拒對住object後要幾耐至完成測溫,故馬達編程在每點位暫停10mS至讀溫;
-掃瞄幾花時間,已谷摩打在不脫步下行500 pulse per second, 在掃24x16 pixel時用了約28秒;
...

希望有時間再改進程式,加彩色LCD, data存入SD咭...

jamesy

吾錯的平價熱像儀方案，最大問題睇你既台精密度好吾好。之前用MLX90615(因更平只需1X人仔一粒)幫朋友做學校stem示範，就咁出LCD讀取到温度算數。

peter95811658

依個setup未必work, 要睇下你個粒sensor係邊個型號,你可以google下MLX90614既datasheet, 佢有唔同既型號,有唔同既量度角度,跟據你讀到既溫度數據,我估你個個可能係+-15度測量既90614XCC系列,噉你個讀數其實大多數都係度到個3D print既膠殼既溫度,而唔係正前方既野,所以你D讀到既數會好一致,唔係30.0就係29.9
你要買90614XCH或者90614XCI 系列得2-3度既量度角度先應該做到你想做既野
"唔知拒對住object後要幾耐至完成測溫" datasheet有得計,玩電子野要學識睇datasheet

Offer

回覆 1# hon829

https://youtu.be/4CWGr7EDIt4

這是我舊年所做的熱像儀project 除了顯示影像外 更加上了插值功能 ，你可以參考一下， 程式碼已經放上github

hon829

回覆 2# jamesy


試過此次後,電控雲台都是用步進馬達直驅的好,有減速齒輪就預有虛位, MLX90614 sensor系列測溫-70 至 380°C 賣二三十元確是抵用
(也有想過 幾蚊加隻Attiny85(MCU) + 拾蚊OLED/LCD,組成五十元有找的量耳仔的體溫計)

hon829

回覆 3# peter95811658


測量角度及距離等的確要再考究

hon829

回覆 4# Offer


有睇過的!
但用AMG8833:     8x8 pixel    測溫:  0°C~80°C    7米  淘價¥180, 個規格有點低
另見MLX90640:   32*24 pixel 測溫: -40°~300°            淘價 ¥388,  這個不錯
之前見報導話科學園一港產公司將出超平熱像儀sensor,唔知幾時至面世!

xiao

以前用過mlx，通常用在耳溫槍，fae說明，對環境干擾和被測點要求比較高，所以加長透鏡和鏡筒可能有幫助

Offer

回覆  Offer


有睇過的!
但用AMG8833:     8x8 pixel    測溫:  0°C~80°C    7米  淘價¥180, 個規格有 ...
hon829 發表於 2019-10-3 11:01

MLX90640我都移植咗過M5stack

POE100

回覆  jamesy


試過此次後,電控雲台都是用步進馬達直驅的好,有減速齒輪就預有虛位, MLX90614 sensor系列 ...
hon829 發表於 2019-10-3 10:47

    sensor係買??
tb ?
