[教學] 太陽能夜燈

本帖最後由 jamesting 於 2019-11-15 20:11 編輯

早排執下屋，比我搵返之前買落既太陽能草坪燈專用的升壓芯片MH5252，仲有幾套，無無聊聊就整套黎玩下

1.5V 圓型太陽能電池
太陽能草坪燈專用芯片MH5252 (QX5252)
150uH 電感
AAA 800mAh Ni-H 電池
LED

https://youtu.be/ySiCRZCspj0


電路圖
2019-11-15 20:03


小小補充
電感決定了輸出電流，大約如下
330uh 5mA
220uh 10mA
150uh 15mA
100uh 20mA
68uh 30mA
56uh 45mA
47uh 50mA
22uh 100mA
10uh 180mA

初時係用左 150uH，但發現唔夠三個鐘就用晒電池即電，最後我改左用 330uH ，改細輸出電流，希望可以著耐小小
收藏 分享

0

raywan

Rank: 3Rank: 3Rank: 3
2#
發表於 2019-11-23 22:07 | 只看該作者
SSP邊度有呢粒IC賣

TOP

billyck2

Rank: 3Rank: 3Rank: 3
3#
發表於 2019-11-23 22:20 | 只看該作者
SSP邊度有呢粒IC賣
raywan 發表於 2019-11-23 22:07

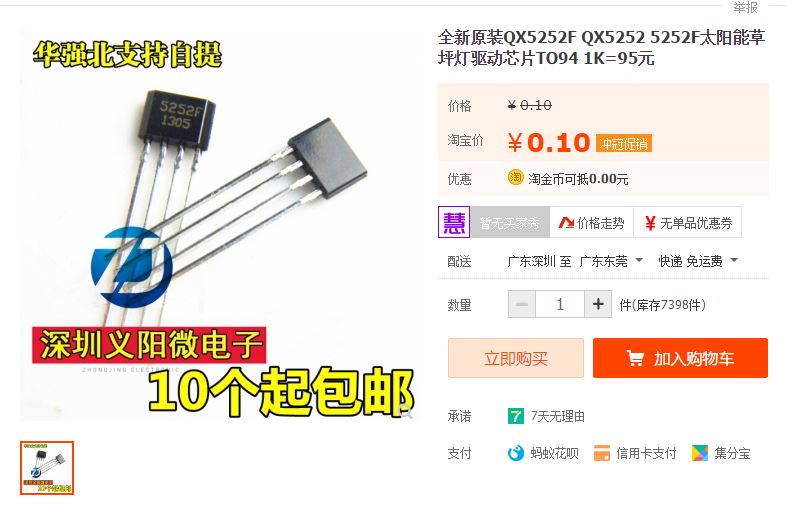

1蚊包郵有10粒,賣你廿蚊1粒好冇
2019-11-23 22:19

TOP

jamesting

Rank: 3Rank: 3Rank: 3
4#
發表於 2019-11-24 14:01 | 只看該作者
回覆 2# raywan

SSP 應該就無，我當年買左，仲淨好多，CHING 想要可以送2粒比你玩
