Fluke 867 連線到電腦

本帖最後由 vtrchan 於 2020-8-2 01:41 編輯

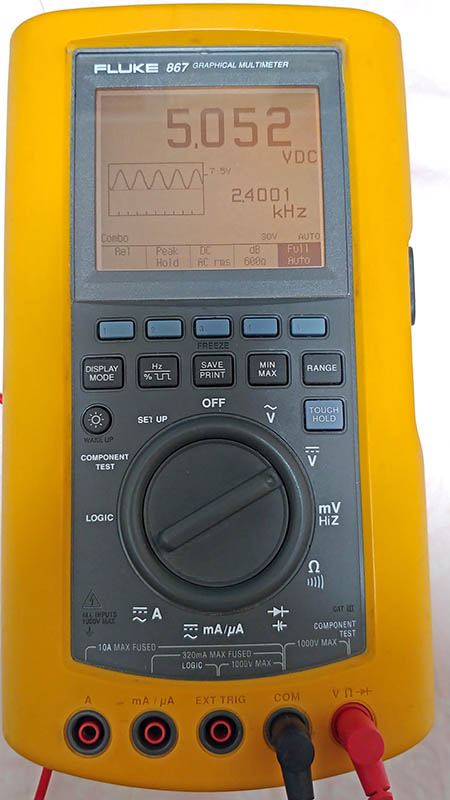

Fluke 867 係一部超過20年嘅Graphical Multimeter，但又唔係叫Scopemeter。他擁有4 ½位嘅數字顯示，但亦能睇到waveform，記憶中他並沒有後繼機。他還有其他特別功能，如Component Test (plot V-I curve)、Logic (當係logic probe)、Hi-Z mV、等等，並且他能經專用數據線將資料傳輸到電腦，但可惜的是官方的軟件只係支援Windows 3.11。今次我會利用VM嘅方法，令他能在Mac機上運作。
OS：Mac OS 10.14 Mojave
VM program: Parallel Desktop 14.0.1
VM OS: MS-DOS 6.22 + Windows 3.11 for Workgroup
Application: FlukeView 860 Version 2.0

第一件事，當然先DIY左條線先，過程請參考之前的分享：
https://www.hkepc.com/forum/view ... 5091&highlight=

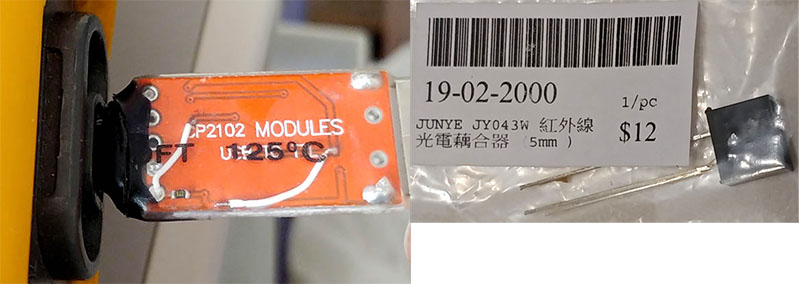

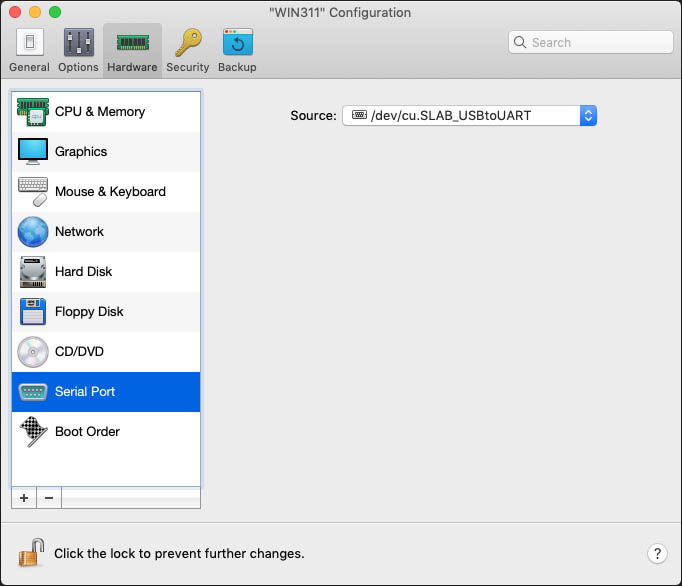

USB-UART Module係選用了CP2102的，因為他提供了Mac driver. 裝了driver後，要在Parallel Desktop度加番個Serial Port。安裝VM OS時，請選MS-DOS (因為根本無Window 3.11的選項)，跟住安裝Windows 3.11，再裝FlukeView 860 Version 2.0。

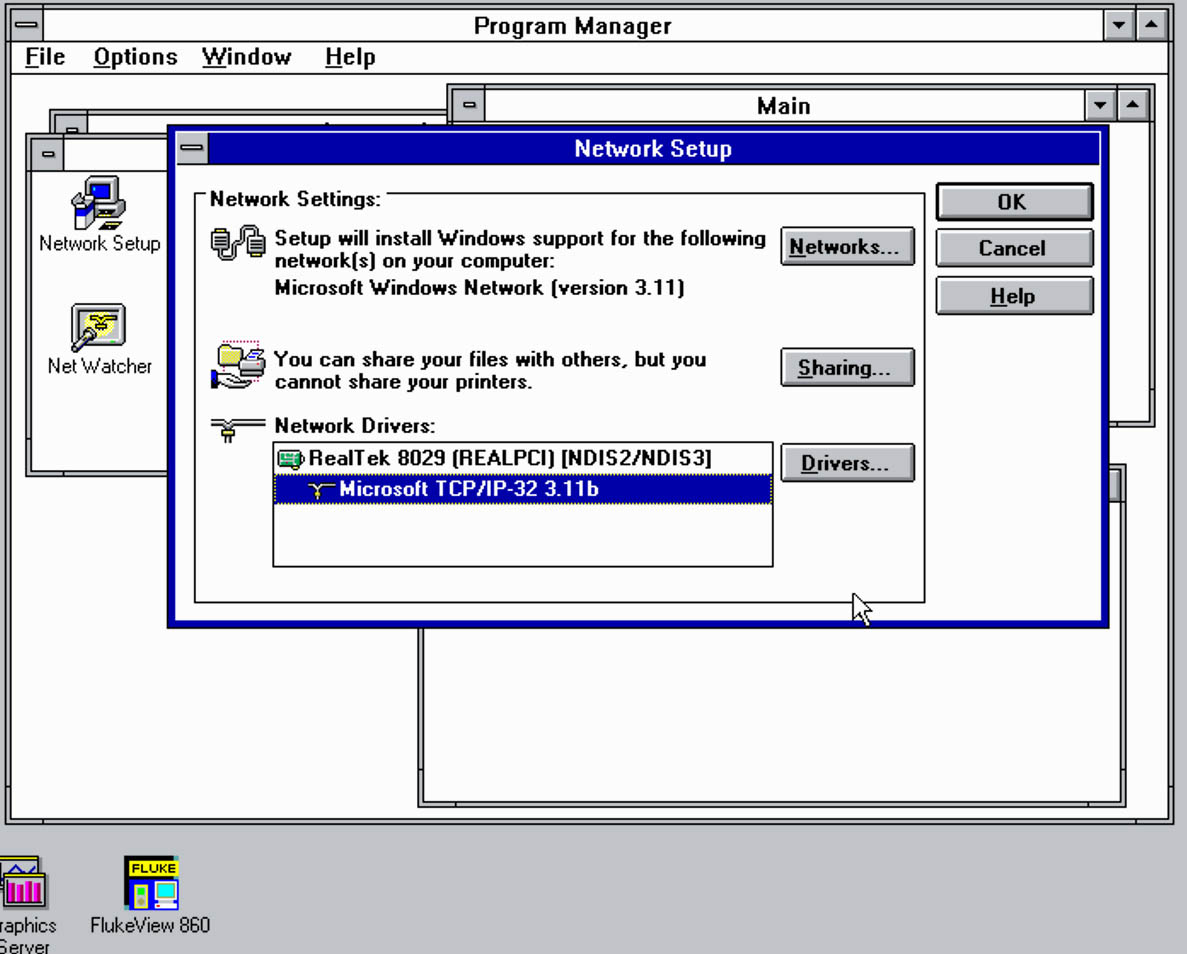

由於要提取FlukeView export出來的file，所以在Windows 3.11度要setup TCP/IP network並將其中一個folder share出來 (留意Windows 3.11的network 只係support SMB 1.0)。先安裝network card driver，再安裝TCP/IP Stack。完成後restart就能生效。

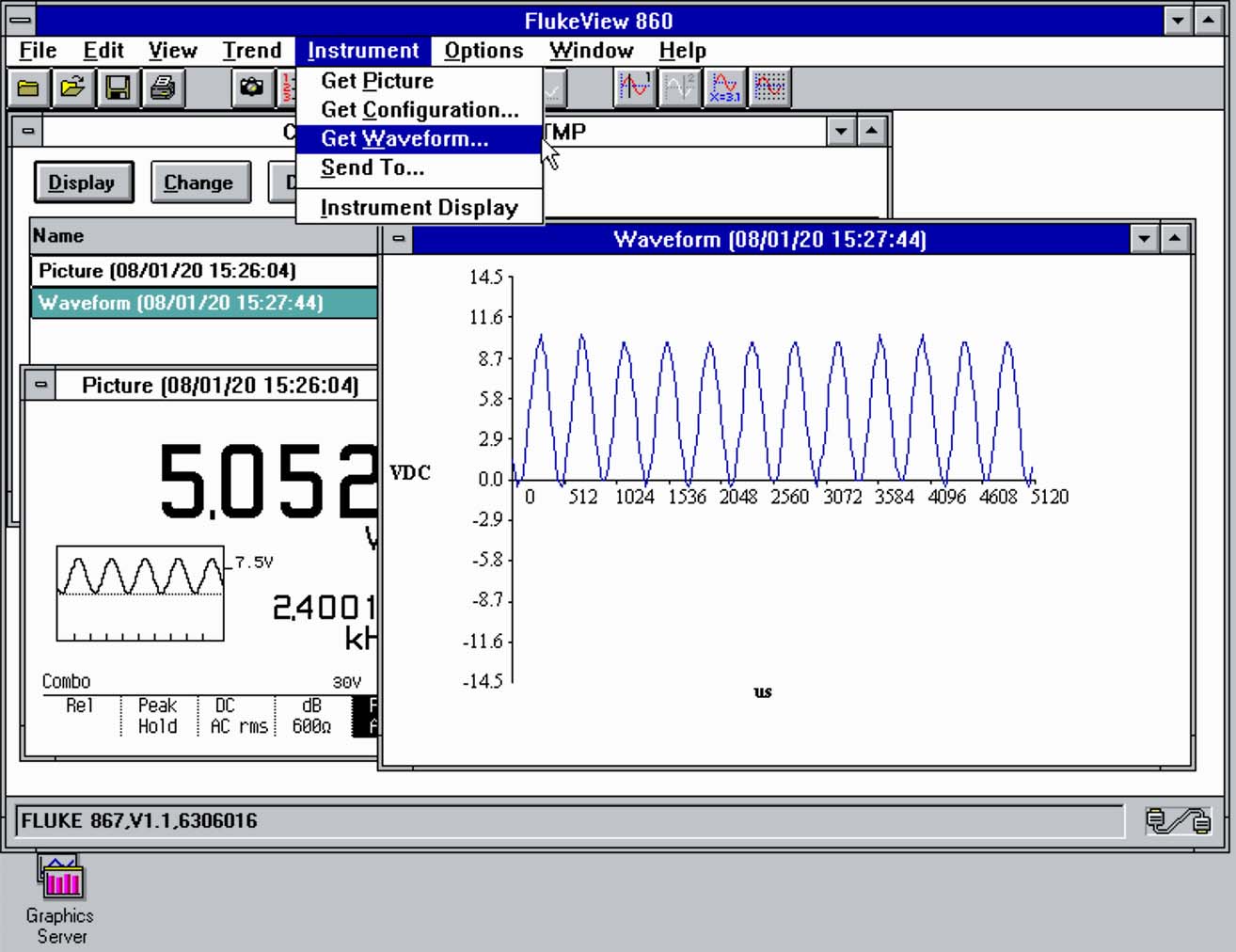

開啟FlukeView，連線速度最高為19200bps，連線成功後，可以Get個screen capture，或者Get Waveform都得，Picture嘅話可以export做PCX檔，Waveform嘅就可以export做CSV檔。

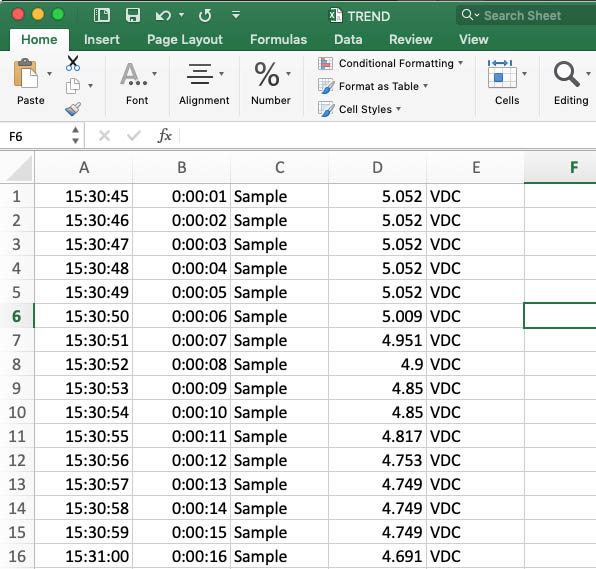

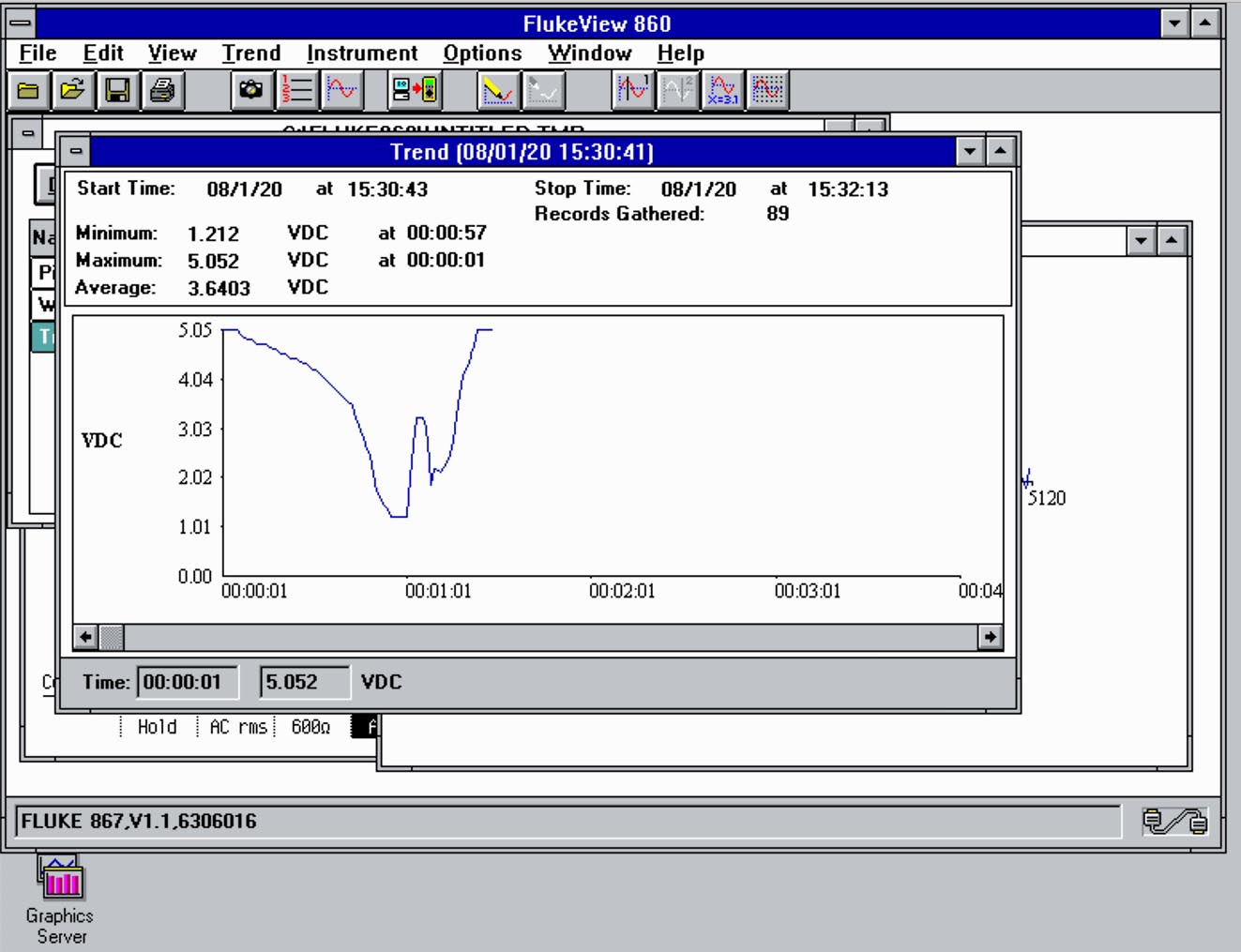

Fluke 867 仲有個Trend mode可以用來做logging，仲可以export做CSV檔。

這就是export出來的PCX檔

0

0

jwong852

進階會員

Rank: 3 Rank: 3 Rank: 3

2^#

發表於 2020-8-2 07:20 | 只看該作者

公司都有部867，但壞咗，修理唔到。
其實呢隻係飛利蒲設計及生產，只係俾Fluke收購咗，產地係荷蘭，所以亦無後繼型號，揾Fluke亦無得維修。

via HKEPC Reader for Android

TOP

tcbyxo

中級會員

Rank: 2 Rank: 2

3^#

發表於 2020-8-2 09:58 | 只看該作者

好耐未見過 Windows 3.1 介面，我諗現在青年人從沒見過！

TOP

vtrchan

進階會員

Rank: 3 Rank: 3 Rank: 3

4^#

發表於 2020-8-2 10:31 | 只看該作者

公司都有部867，但壞咗，修理唔到。
其實呢隻係飛利蒲設計及生產，只係俾Fluke收購咗，產地係荷蘭，所以亦 ...
jwong852 發表於 2020-8-2 07:20

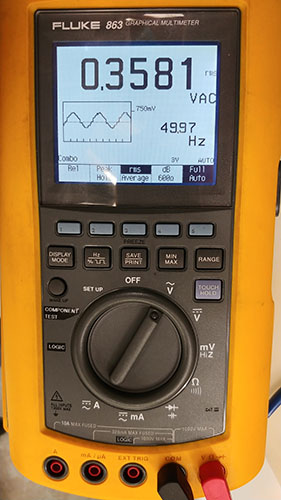

前前後後，我共有3隻 (867B、867、863)。隻863個display壞左同埋啞左，我買左個867B Display裝落去，整左個circuit令佢出番聲，跟手開放埋Component Test 同Logic功能。最近有個朋友玩電子，我就將寶劍贈英雄，部863就送了給他。
