Maglite電筒改LED

本帖最後由 kwliu 於 2020-8-30 20:13 編輯


家有兩支Maglite 6C, 外觀手感兼防衛一流, 不過光度連電話都不如, 所以想改LED好耐.

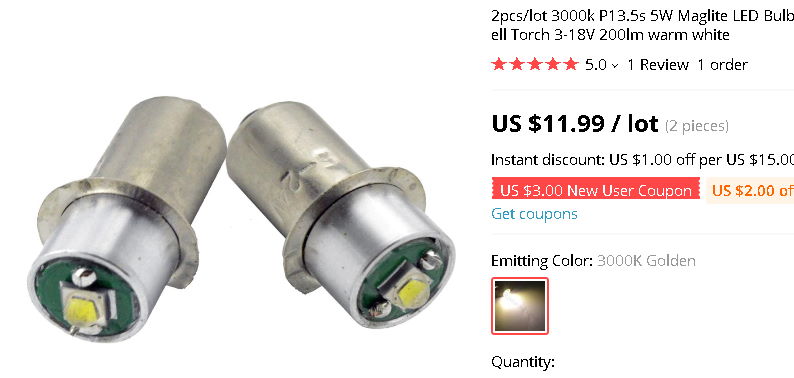

網上有現成LED retrofit, 不過一係貴, 一係勁光不過兼天價.
2020-8-30 20:00

2020-8-30 20:00


後來發覺MR16 LED射燈size適合攞嚟改, 啱哂我呢啲Cheap精


以前check過3W/4W(一粒LED 1W)係降壓(4W係兩串兩拼), 5W係升壓.
咁6 cell電(min 6V, max 9v)用5W就最慳功夫.

代續......

期待⋯
我都有支Maglite 6C擺左喺度諗緊點處理⋯
而家治安都算唔錯,唯有暫時當啞鈴用來健身

TOP

期待⋯
我都有支Maglite 6C擺左喺度諗緊點處理⋯
而家治安都算唔錯,唯有暫時當啞鈴用來健身 ...
pockchop 發表於 2020-8-30 20:27

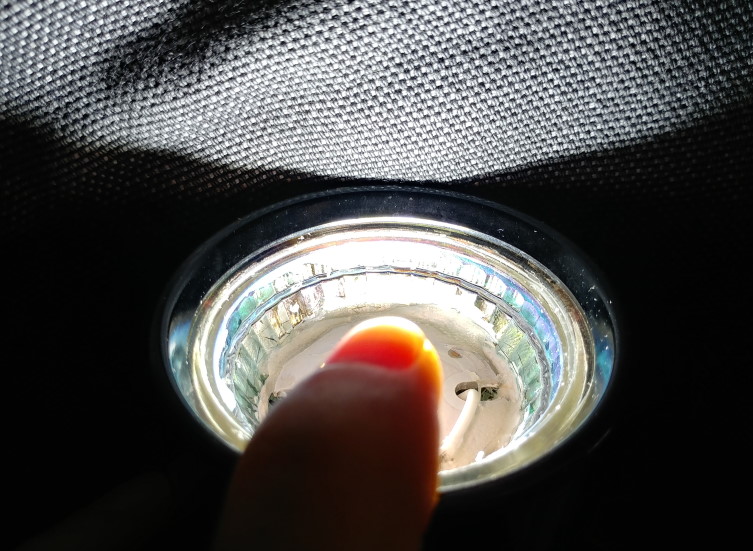

其實已經差不多完成, 未準備所有圖同notes, 比個光度有問題嘅preview你望下.
2020-8-30 20:46

TOP

其實已經差不多完成, 未準備所有圖同notes, 比個光度有問題嘅preview你望下.
...
kwliu 發表於 2020-8-30 08:49 PM


正!d位好fit咁⋯又光,同原裝燈膽仔真係爭好遠!

師兄快d出教學

TOP

幾十年前,行山用maglite,仲特別買krypton燈膽,又光又大食...

TOP

回覆 1# kwliu

我之前都係响Amazon 買粒專俾Maglite 嘅led,即刻重生。

TOP

幾十年前,行山用maglite,仲特別買krypton燈膽,又光又大食...
ginastar 發表於 2020-8-30 09:19 PM


帶maglite行山,正!
可以擋樹技/驅趕野狗

TOP

我支 maglite 係 4C,4x1.5V=6V,電池總高度係 50mm x 4 = 200mm

改了用 18650 無保護板,無平衡板,3粒總高度係 65mm x 3 = 195mm

P13.5S 燈膽仔,LED,仲要係限流闊電壓,TB 好似得一間(如有其他,請推介一下),3W
(剩係搵呢個名 P13.5S,都花了我不少時間!)

https://item.taobao.com/item.htm?id=527126092489
有 3-18V / 4-24V,都係 ¥18 一粒



規格:
  1. 进口芯片 3W-5W CREE P13.5S灯泡,  出口专用
  2. 注意:由于灯泡太亮,请勿直接看灯源,以免伤害眼睛。
  3. 产品参数:
  4. 1.灯头:P13.5(BA9S, E10,镁光等欢迎咨询)
  5. 2.输入直流电压:(3V-18V 默认通用)(4v-24V通用DC电压) (3VDC电压)(12V 18V 24V 可选)
  6. 3.可选颜色:白色
  7. 4.功率:3W-5W
  8. 5.白光LED亮度:180LM-200LM
  9. 6.发光角度:180度
  10. 7.寿命:30000-50000小时
  11. 8.环保、节能、抗震
  12. 9,用途:室内灯光,自行车,火炬,手电筒钓鱼灯等等。
  13. 10.认证:CE, ROHS  CCC.
  14. 11:尺寸:宽10mm * 长24mm(D*L)
複製代碼

TOP

其實已經差不多完成, 未準備所有圖同notes, 比個光度有問題嘅preview你望下.
...
kwliu 發表於 2020-8-30 20:49


kwliu 師兄:
請講下點改。
光嘅話,我都有興趣mod多個燈頭用
MR16 LED射燈 好似係 12V。點改到啱電壓呀?
先謝!

TOP

本帖最後由 raymondchan338 於 2020-8-30 23:19 編輯

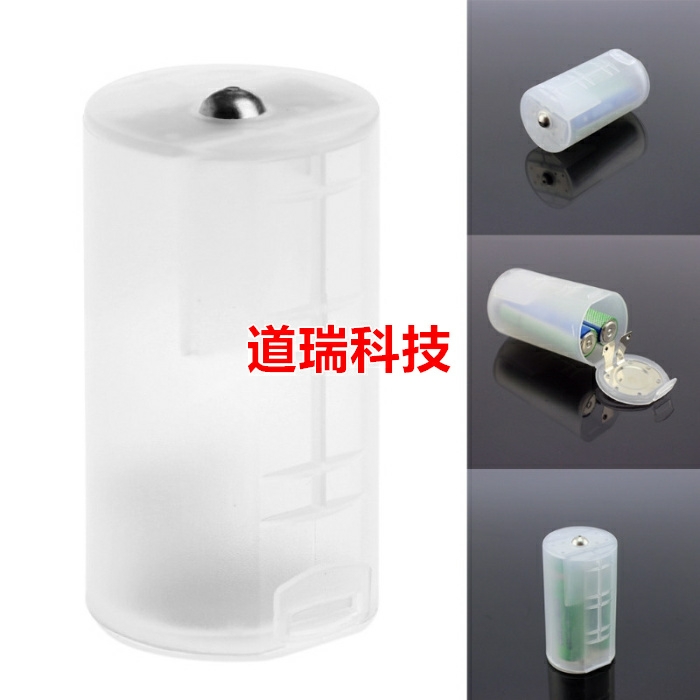

淘佬都有得賣,又係寫住3-18V。我都淘咗粒俾我枝2D Maglite。跟住淘咗2個2 X14550 to D Size adaptor 行鋰電。

via HKEPC Reader for Android


2020-8-30 23:18
