[操作疑難] 怎樣用DT830B測火牛及ＬＥＤ點亮測試（有圖）

Loin20409

大家好，近日想Ｄ支燈，好耐之前測過下無出問題，不過過左咁耐唔記得左
分左３ＰＡＲＴＳ，分３圖

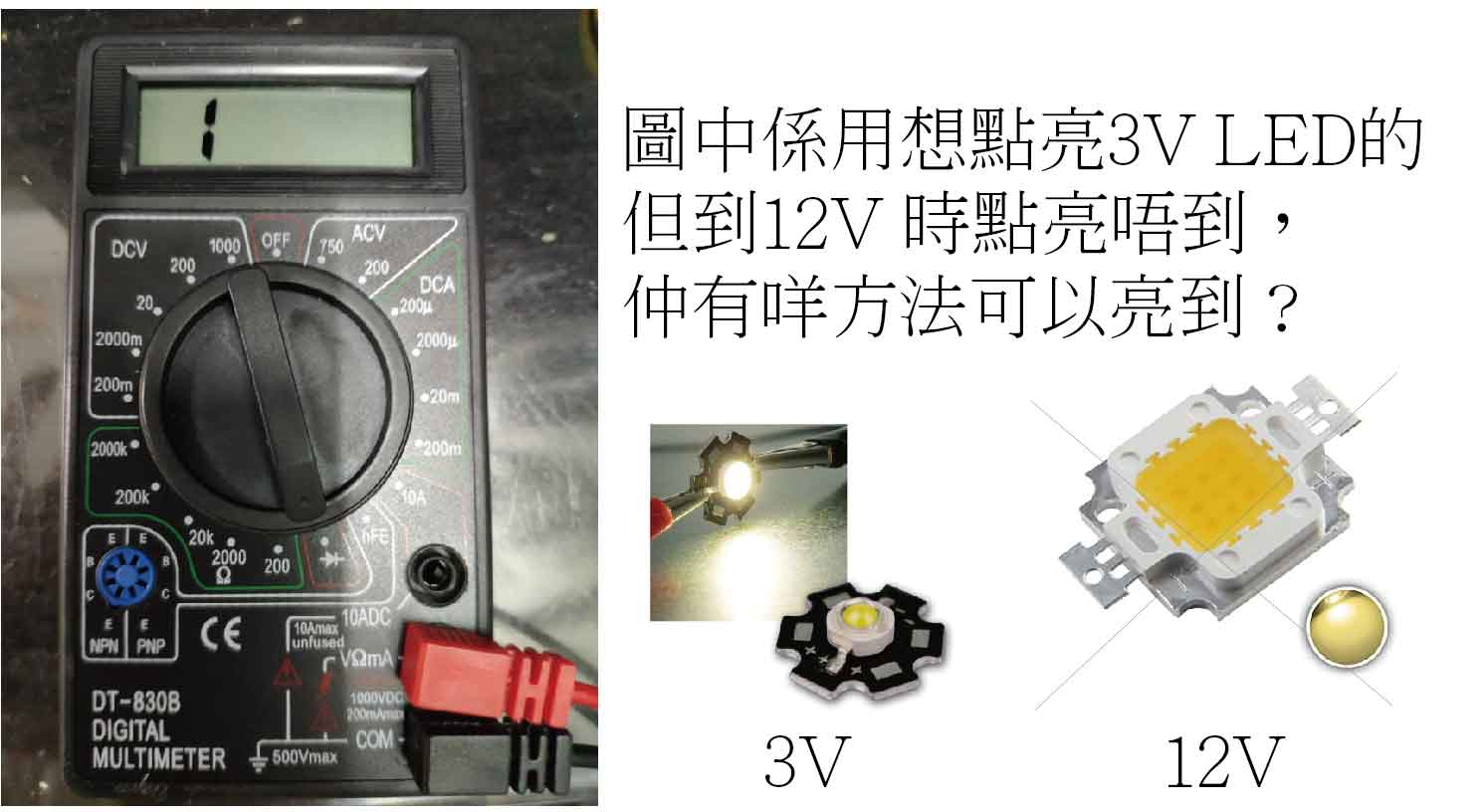

１是想令１２Ｖ 集成燈做點亮測試

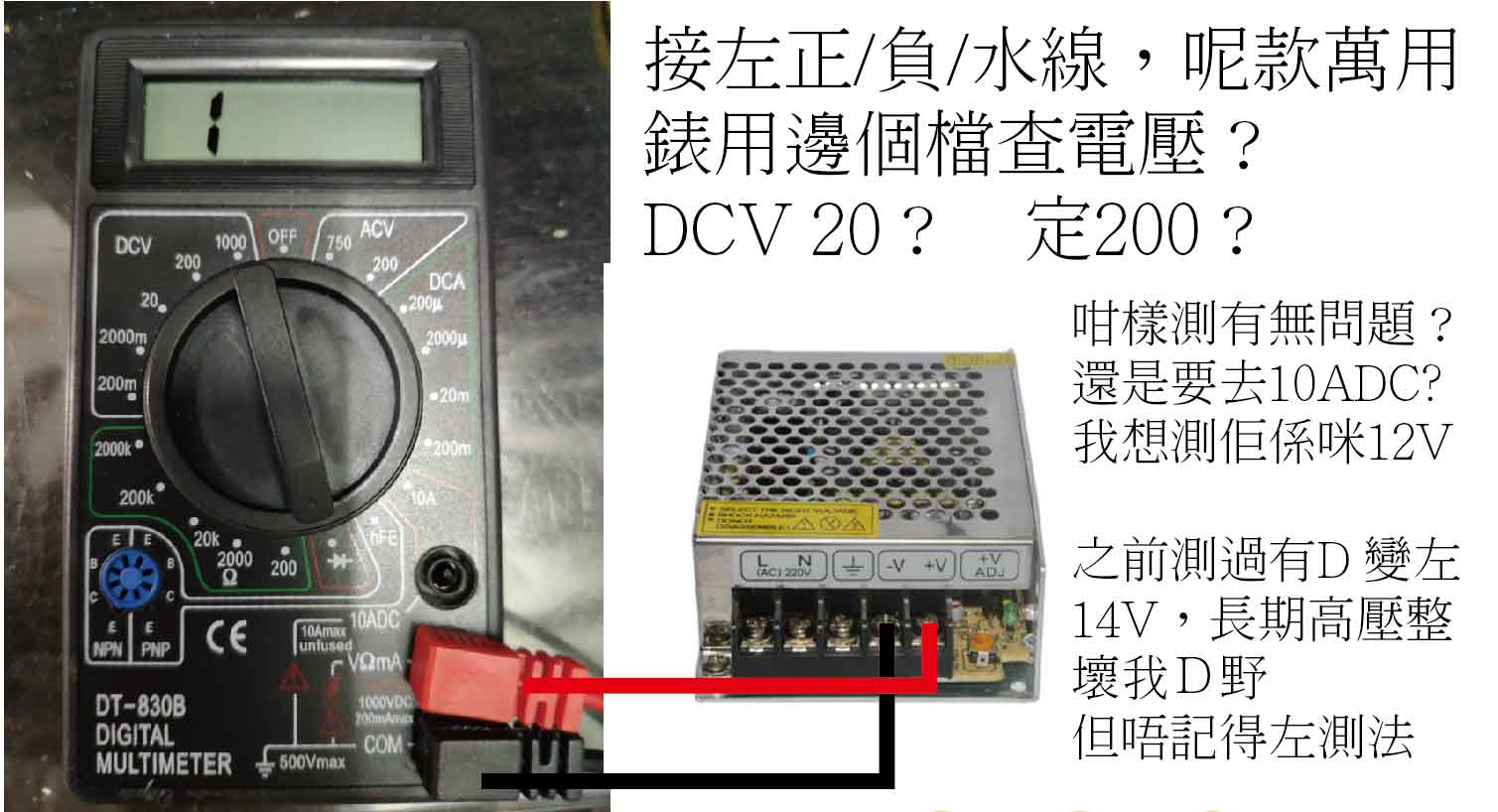

２是想測火牛電壓會唔會高左

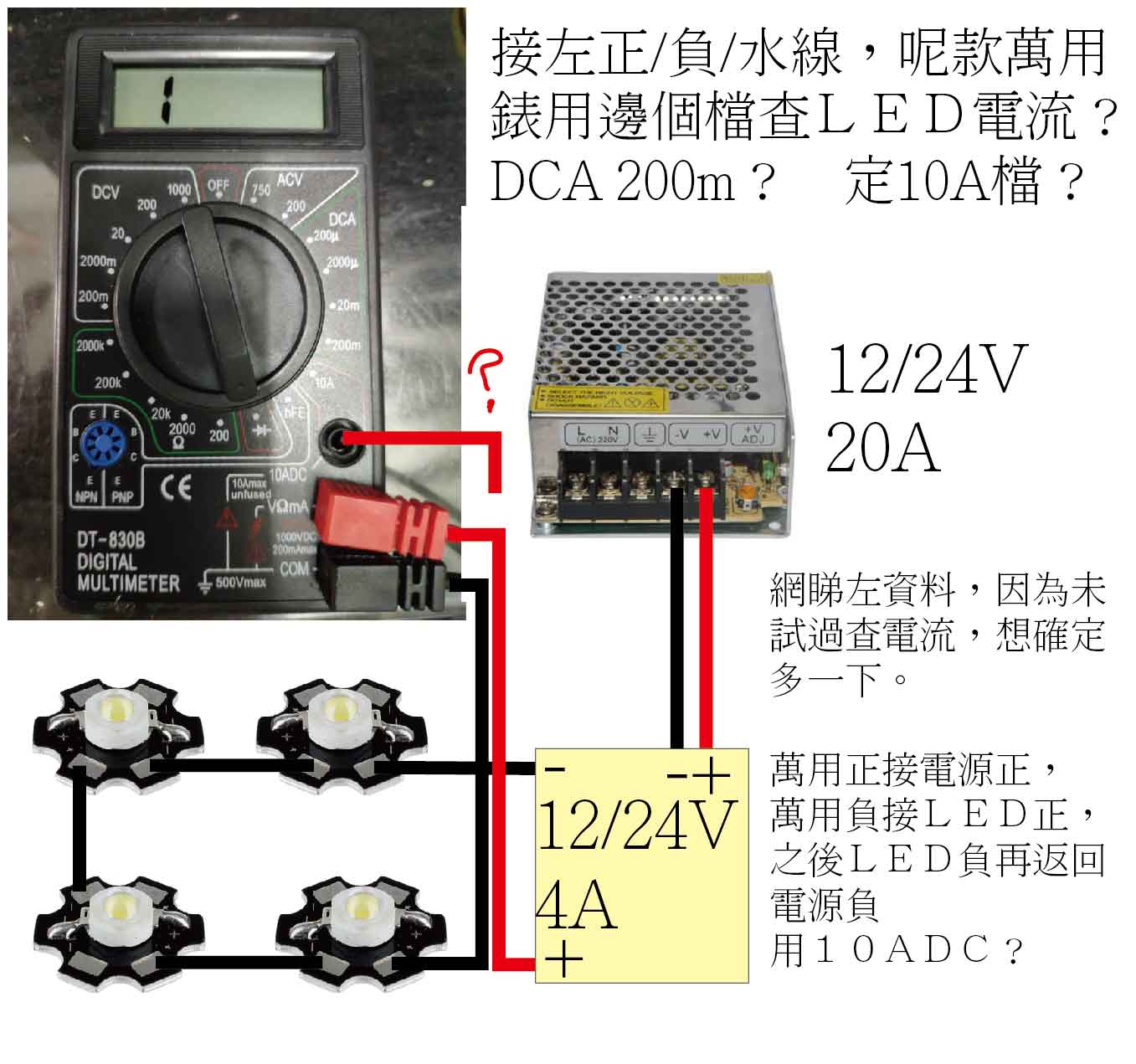

３是想測１組ＬＥＤ的電流［呢個未試過，最好有詳細少少的解答］
感謝。

2020-9-9 18:17

2020-9-9 18:17

2020-9-9 18:18

Loin20409

回覆 2# Joe_Black

謝謝解答。
仲有ｄ唔明想知道下
１.可唔可以用５Ｖ２Ａ來點亮？
　如果ＣＯＢ集成係１２Ｖ１Ａ，用１２Ｖ１.５Ａ變壓器去測１０秒內會燒嗎？
２.接了 L／N／水線才能通電嘛
　可能我講得唔好，其實我的意思是通電測，不過加埋水線，而唔係ＬＮ去測。
　哦，咁姐係佢調高左，我整返ＯＫ
　別外，我想問火牛能空載測電壓不會出問題嗎？［１０秒內］

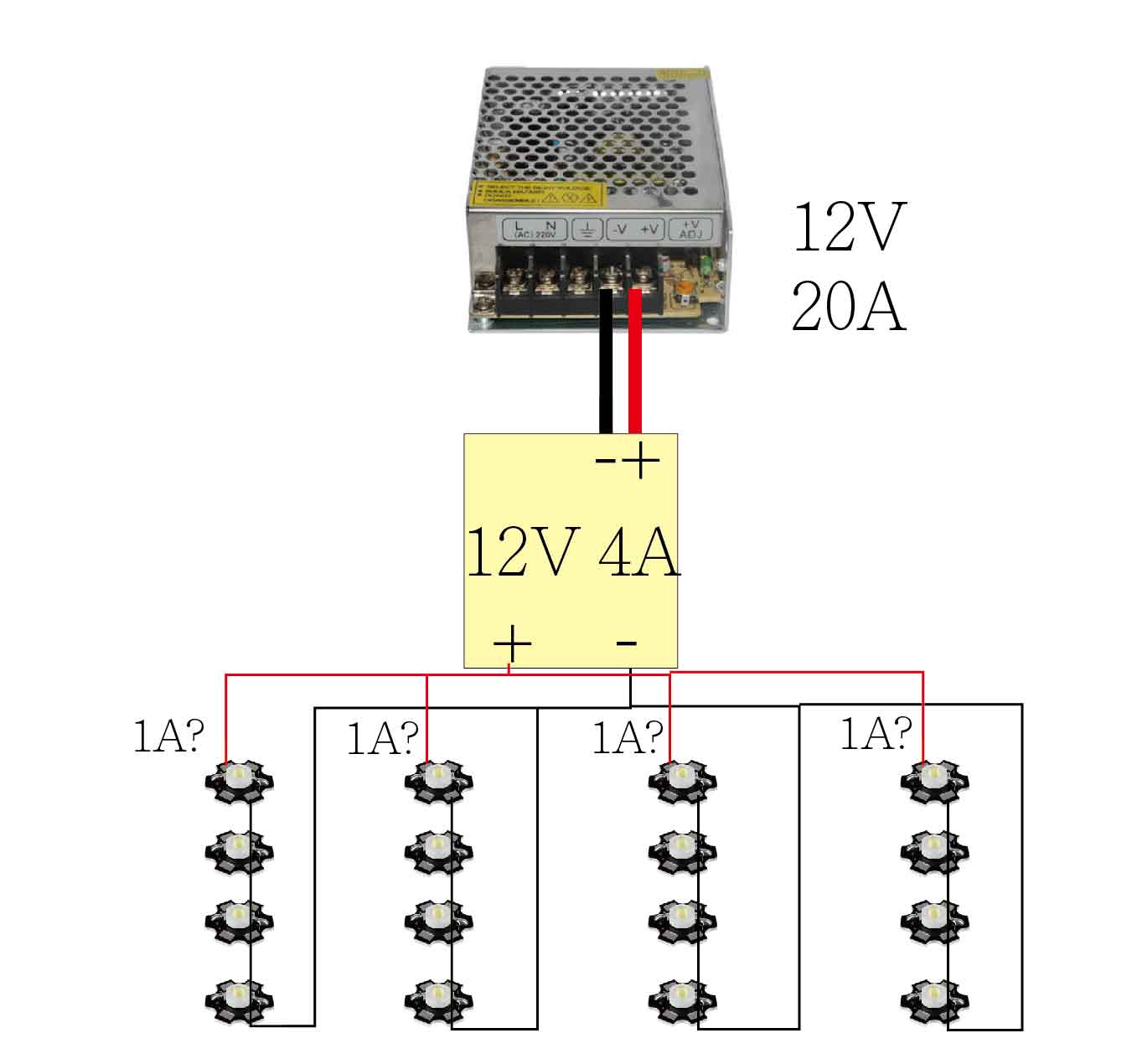

３.我目前想用12V電壓去測，到時我會接４組的，主要想知道主文圖３咁接有無問題。
不過ＬＥＤ規格係到７５０ｍａ，所以我知道這電腦程式控制的調光器去到１００％時，是會平分１Ａ，還是平均都是７５０ｍａ，或是有些１.１a，有些０.９a［假設同是白光ｌｅｄ］，詳情看圖
關於［牛輸出電壓高些，就可能燒了］是否過２００ｍａ就要用１０ａ檔？
１２／２４ｖ，５ａ以內，用１０ａ檔測就沒問題吧？

2020-9-10 10:29

kwliu

回覆 3# Loin20409

1. 唔得,  LED標12V九成係三串, 每串forward voltage當最低3V, 起碼9V先著.
    電源無限流或無串電阻隨時燒, 幾耐睇LED forward voltage/溫度/體質, 好難比實時間, 我試的話唔會超過半秒.
2. SMPS output係regulated, 有無load應該電壓變化不大.
3. 串聯全部電流一樣

happychanbb

回覆  Joe_Black

謝謝解答。
仲有ｄ唔明想知道下
１.可唔可以用５Ｖ２Ａ來點亮？
　如果ＣＯＢ集成係１２ ...
Loin20409 發表於 2020-9-10 10:30

1. 5V有機會會燒,  你3VLED燈   最好都係係用4.2 V以下
我會建議你加個DC-DC降壓模組
直接降壓落4V去試

2.空載無問題呀 ,  你量電壓嘛
DC V    V for voltage  ,
唔好量電流就得
DC A   A for Current

3.基本上你唔洗中間加隻 12V/24V 4A
多數火牛都係恆壓,  即固定 12V
而電流係由你耗電零件而定,   你隻 12V 20A, 係指可以提供20A上限

2020-9-10 13:57

Loin20409

回覆 4# kwliu
THANKS,
1.明白了
2.其實我唔係擔心負載會有電壓不同,係擔心跳制
之前唔記得轉錯檔定本身火牛壞壞地,跳過大制

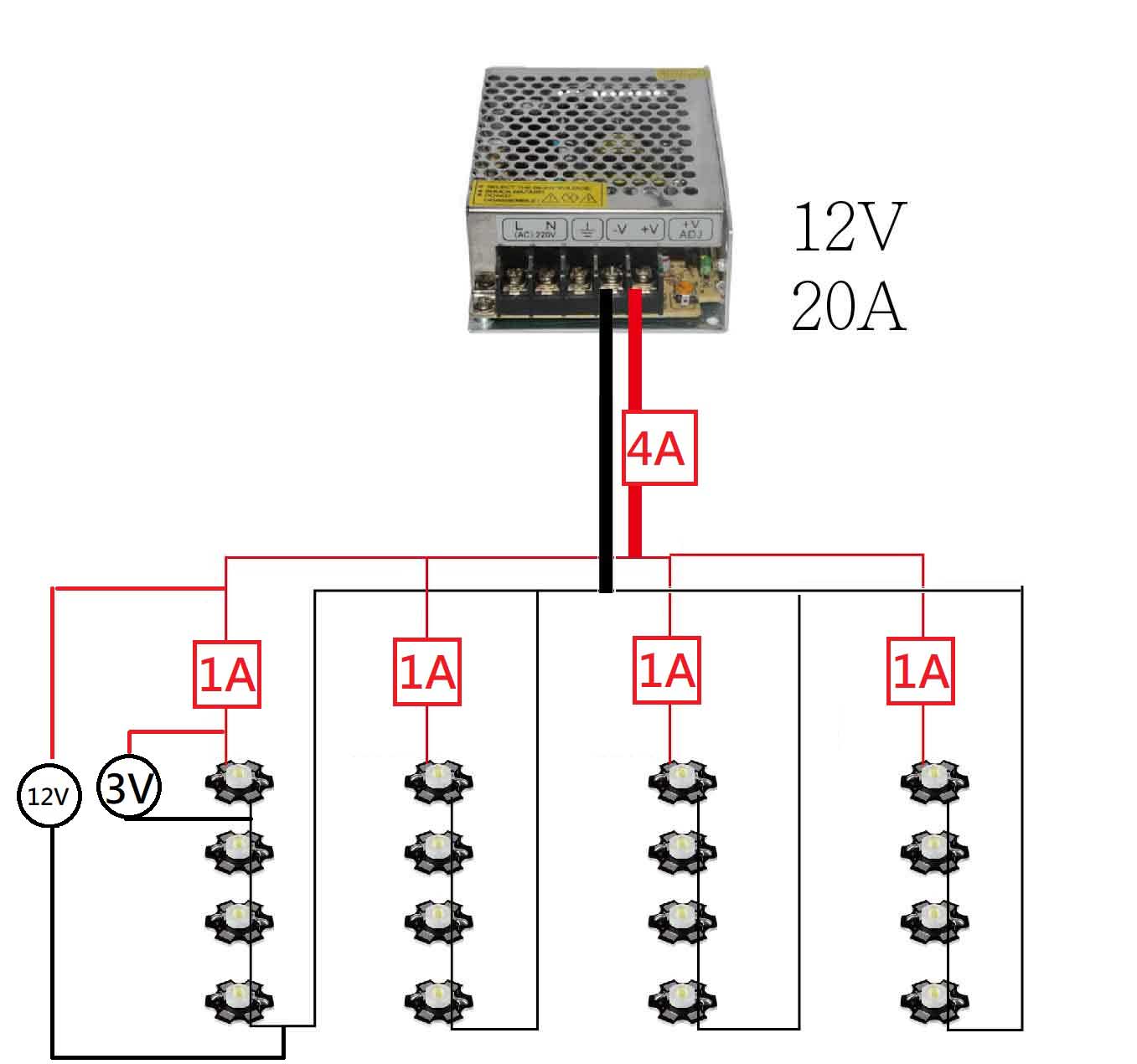

3.因為我是4組並聯[1組4粒],我主想CHECK下佢係咪全都1A流 [回覆3有補圖]

Loin20409

回覆 5# happychanbb
THANKS,
1.我係想5V 去亮12V 集成LED[主要睇下有無壞]
2.明白了,咁我放心測了.
3.記憶中LED你比幾多流佢,佢就用幾多,雖然限左電壓會無咁大問題.[不過過了極限會燒,所以你個個方法好似唔係咁好]

Loin20409

回覆 6# Joe_Black
謝謝你再次回覆
我用台灣芯,大陸野的LED,唔係用CREE呢D高級野
調光是TC420, 可以做到日出日落,漸光漸暗效果, 我諗佢係有控流IC 的.
只是我想知道100%下是1A1組,還是跟LED數據的750ma. 50%是0.5a或是325ma.
TC420說明
https://www.lemona.ee/LIUSE/Pdf/LED-TC420.pdf
TC420中間位有ic圖
https://www.tc420.net/connecting-high-power-LEDs-to-the-TC420.php

所以, 我用了火牛來穩定12v 電壓, 而TC420 用來變化電流[及限制電流]...
只是我不知道原理, 所以之前的5年燈具都是在 12V 4A用上4組, 為的就是100% 下會分成4A/4=1A[可能是1.1/0.9A]... 但也不會超太多而爆LED.
而新D 的想知道原理下整會更好...,所以才需要測試數據了

diydevil

回覆  Joe_Black
謝謝你再次回覆
我用台灣芯,大陸野的LED,唔係用CREE呢D高級野
調光是TC ...
Loin20409 發表於 2020-9-10 17:54

E個似係單純 PWM 開關式調光,矛限流矛恆流.
如果直駁 12V LED ( 4 粒直串 ) 電流無得預計.

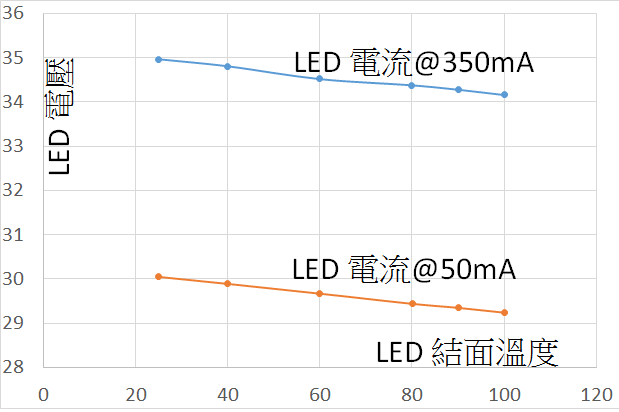

下面係一粒自稱 36V 350mA LED 溫度 VS 電流
( 粒粒都會有 Vf 偏差 )
當你冷態以為電流過關時,熱態可能會爆錶袈.

2020-9-14 13:58
