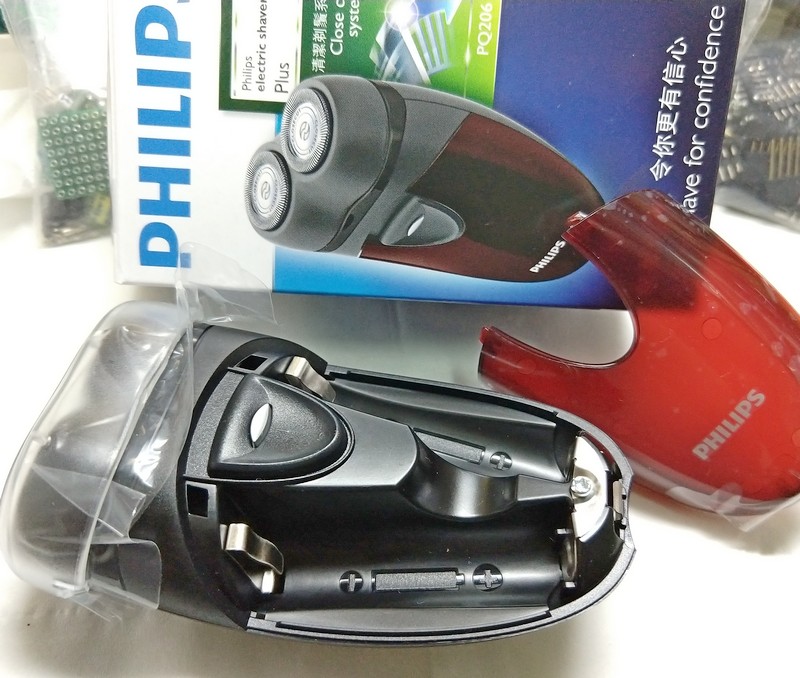

Philips PQ206 加支援鋰電---即可用AAx2或14500

鬚刨用筆芯電很快便用完, 而14500鋰電淘貨都只是幾元, 故花1元多買了件TP4056充電板放進去
Philips PQ206 b.jpg
2020-11-10 17:53

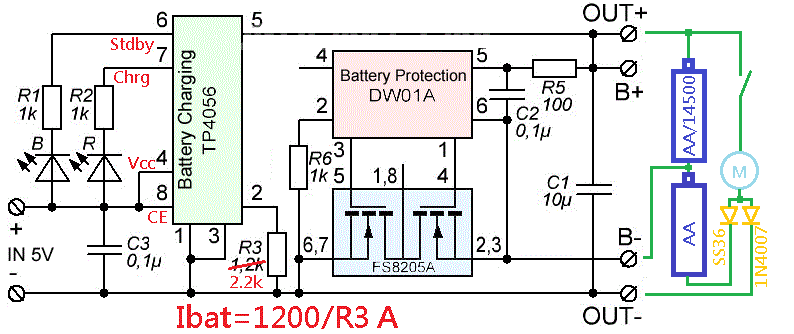

草擬接線, 並將充電模塊的預設1A電流降至0.6A左右:
Philips PQ206 a.png
2020-11-10 17:53

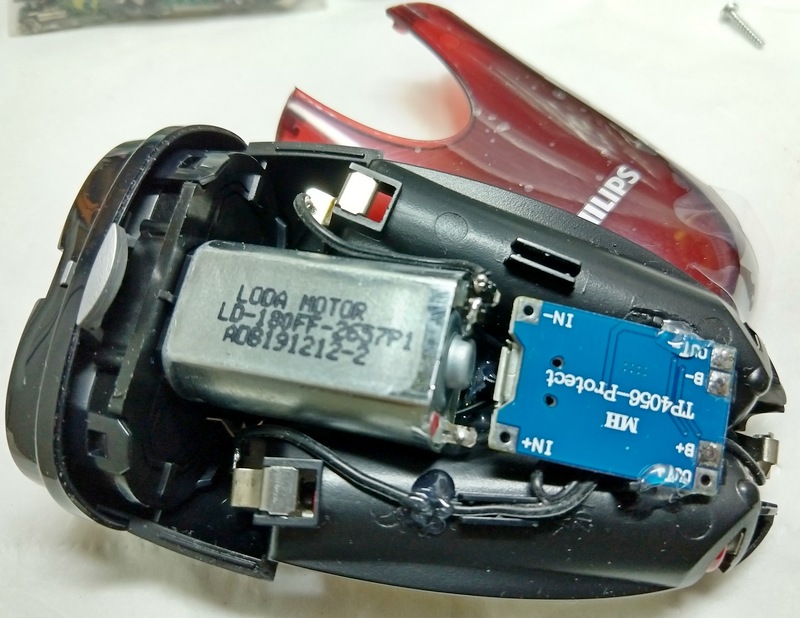

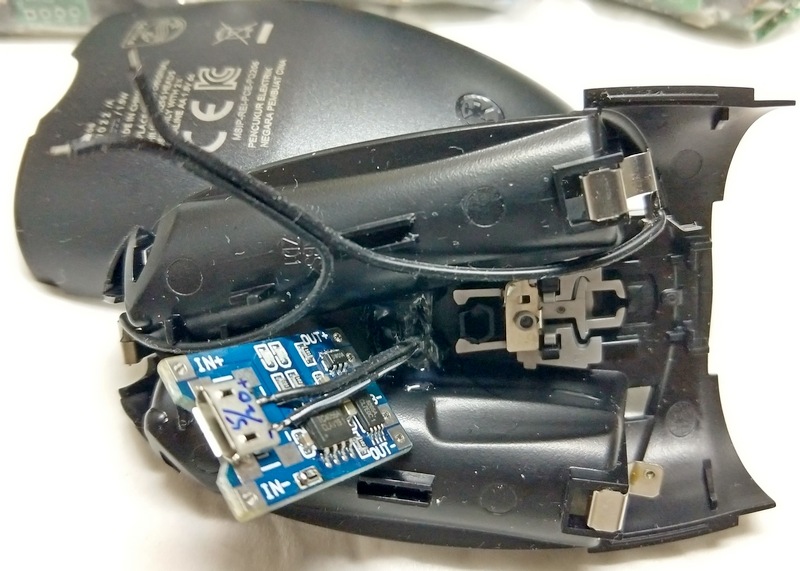

拆解改裝:
Philips PQ206 c.jpg
2020-11-10 17:53

Philips PQ206 d.jpg
2020-11-10 17:53

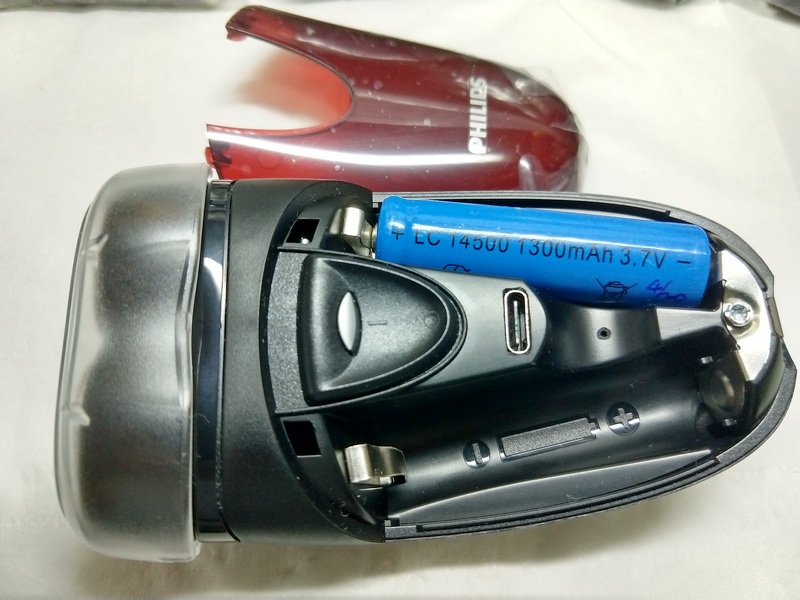

完成, 將USB頭安置在蓋內以保持外觀:
Philips PQ206 e.jpg
2020-11-10 17:53

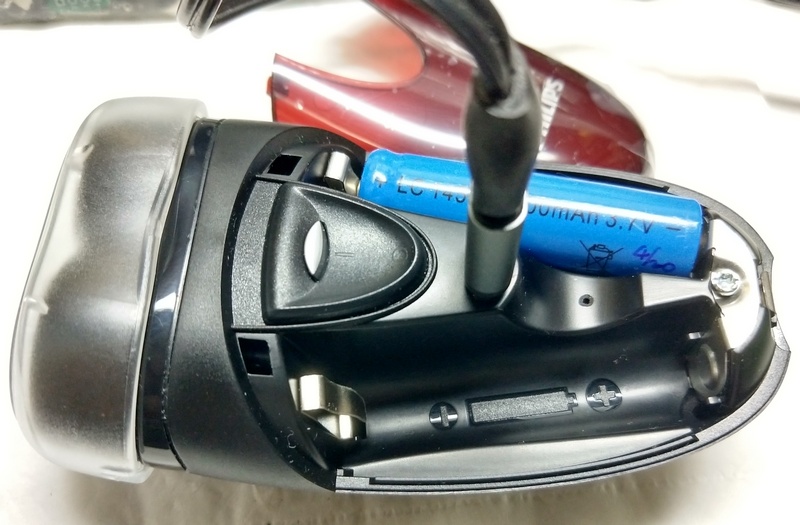

充電插線:
Philips PQ206 f.jpg
2020-11-10 17:54



用了鋰電電壓較高些,故摩打轉數亦強了小許! 現可選擇兩種電感覺不錯

本帖最後由 Joe_Black 於 2020-11-10 23:44 編輯

即是一放進 一次性 AA 電芯入第二個電池位,就經 SS36 放電?

一次性 AA 電芯耗盡,就反向流入一次性電芯?
鋰電低於2V,亦會經一次性 AA 電芯及SS36繼續放電,bypass DW01 放電保護?
=============================
還是線路圖畫多了,根本不會放入一次性AA電芯?

TOP

係二揀一:
一係插兩粒AA電用;
一係只插一粒14500電用; 不能AA+14500同時插!

TOP

係二揀一:
一係插兩粒AA電用;
一係只插一粒14500電用; 不能AA+14500同時插!
hon829 發表於 2020-11-11 00:02


咁,SS36 可以唔落
