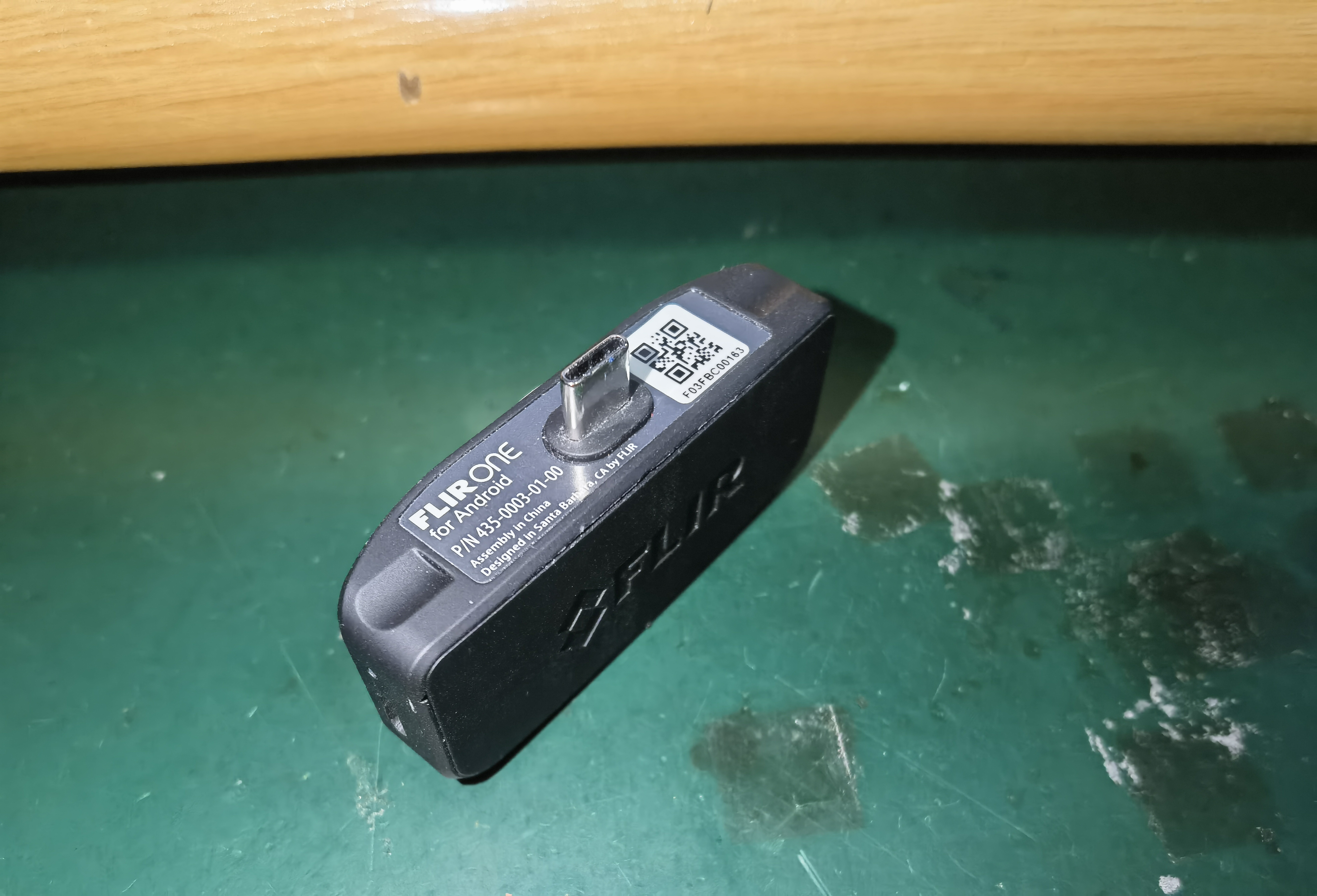

FLIR One 2代改Type C頭

本帖最後由 ahuo 於 2021-4-5 17:23 編輯

早就想改成type-c頭了,呢家d新電話通通都係用type-c
舊的micro下下要加個adaptor實在唔方便,而且adaptor咁細又容易唔見。
有想過買個type-c的。但新的啱心水又貴,平的仲差過我呢家呢個又無謂。(講到尾都係少用,嫌貴
呢排放假放到悶,本住整爛又有籍口買個新的心思。今日終於肯的起心肝搞一搞。
叉電部分就算了,主要係為咗用的時候唔使周圍揾adaptor。

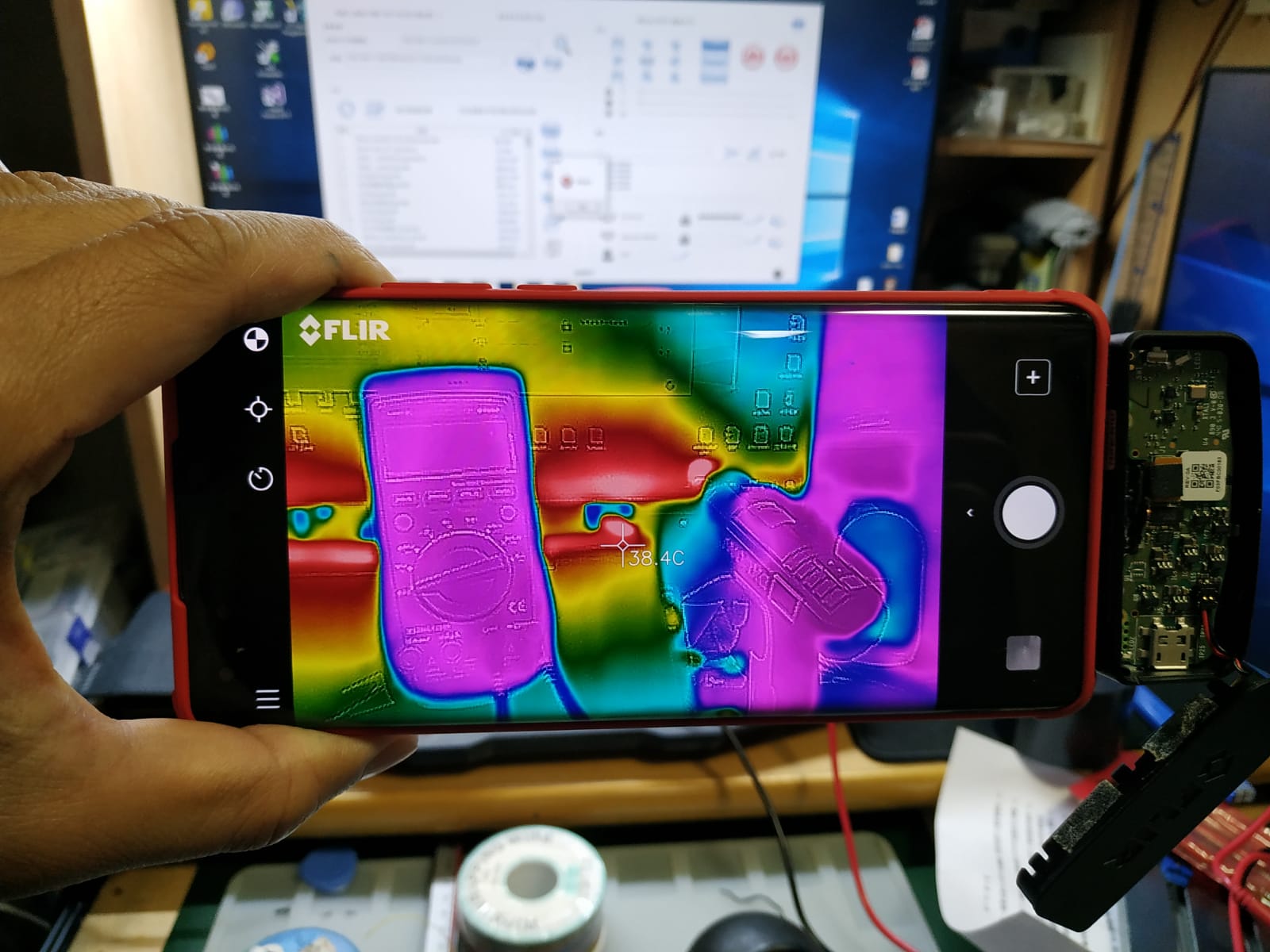

呢家終於可以好似以前咁插上電話開機就用得,唔使駁到長一長
改好usb的長度啱啱好,戴套都用到。啱啱好fit曬

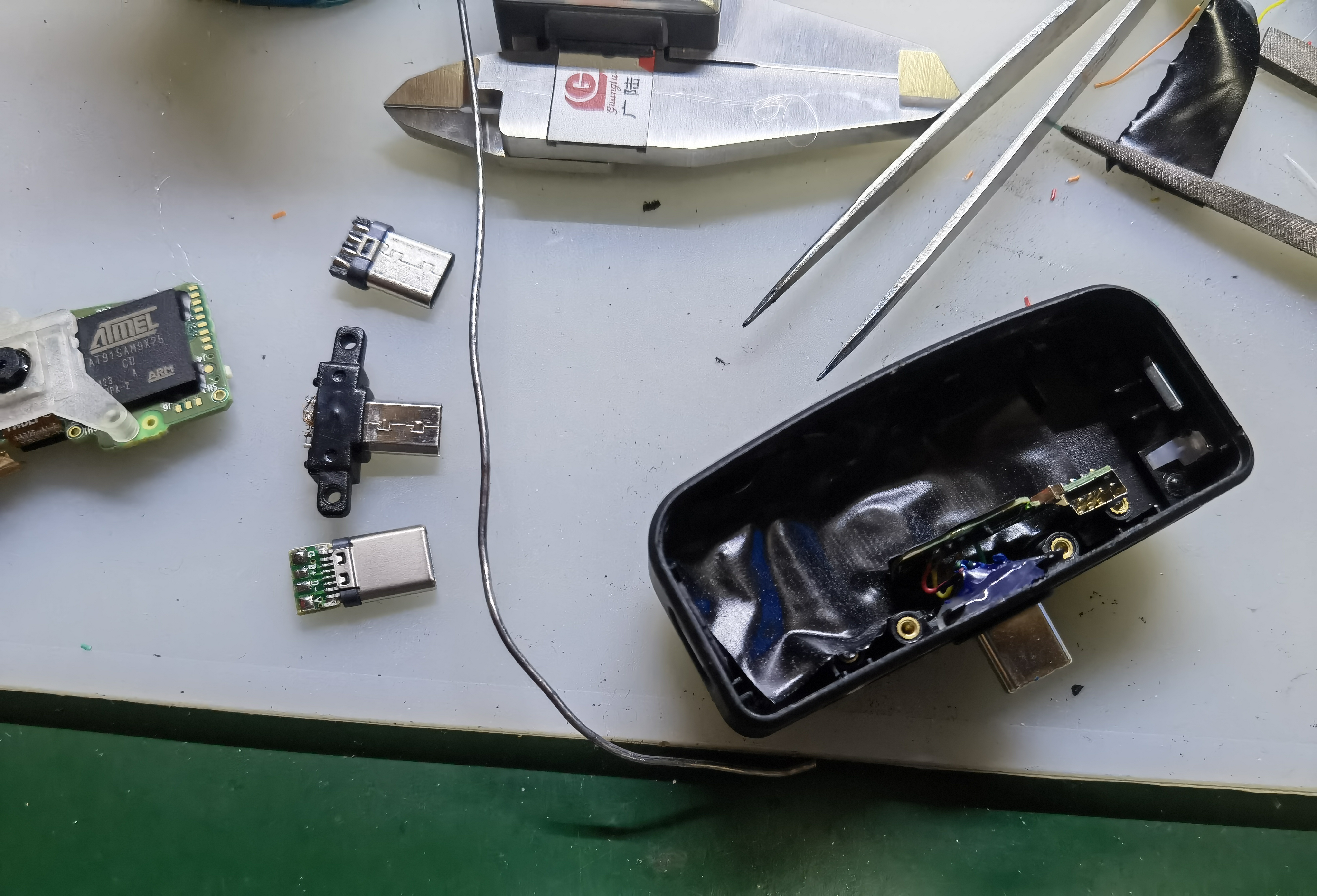

Type-C接頭其實就係將個adaptor剪爛駁線改上去。




C Hing 啲手工好好

唔知改造 lightning 得唔得?

TOP

用熱溶膠痴會唔會唔夠力架?

TOP

用熱溶膠痴會唔會唔夠力架?
vtrchan 發表於 2021-4-5 21:05


一開始都有d擔心,大力禁過幾下應該還ok。
整返好先想起點解唔搞埋走個電池佢
呢家唔敢用d太實淨的膠水,怕之後拆黎改電池整斷線就無救了

TOP

C Hing 啲手工好好

唔知改造 lightning 得唔得?
rhino 發表於 2021-4-5 20:54


大概唔得了
感覺換ios用唔喺就咁換個插就得

TOP

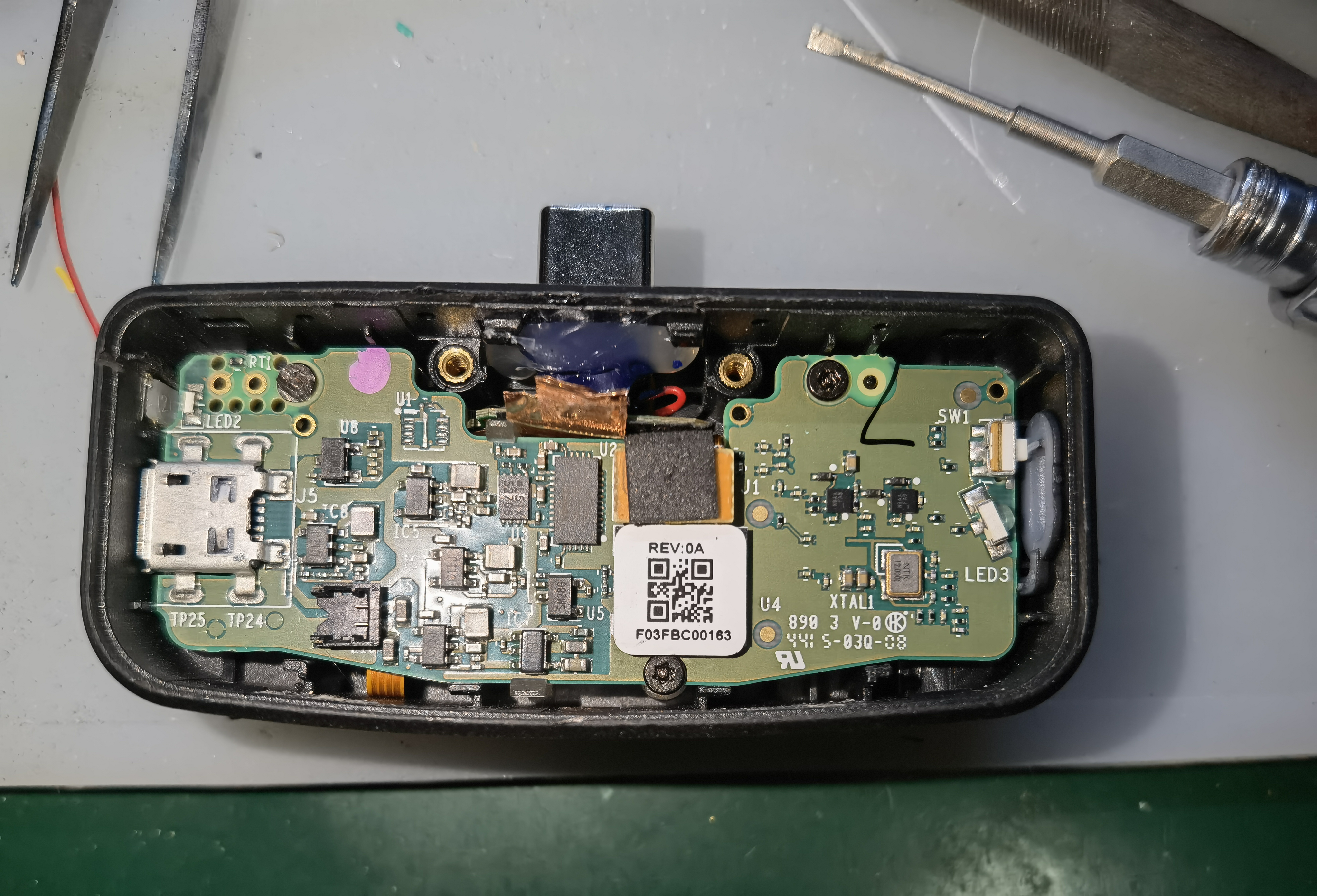

好彩原本個micro usb頭唔係直接連接PCB, 咁樣易攪好多

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

TOP

今日再拆多次,將電池拿埋走。
以後唔使再出現拿出黎用先發覺唔夠電的問題了
琴晚仲擔心用電池係為咗隔離開兩個電源減低干擾,點知一度共地的。
曬氣,加電池睇黎係為咗控制產品壽命的


另外見pcb上面居然係打住FLIR ONE iOS(呢家係android板)
睇黎就咁換個插真係有可能係iphone上面用

TOP

本帖最後由 vtrchan 於 2021-4-6 11:25 編輯
另外見pcb上面居然係打住FLIR ONE iOS(呢家係android板)
睇黎就咁換個插真係有可能係iphone上面用 ...
ahuo 發表於 2021-4-6 11:10


之前用轉頭試過駁iphone係唔得的,可能firmware係有分別⋯⋯

TOP

以後唔使再出現拿出黎用先發覺唔夠電的問題了
琴晚仲擔心用電池係為咗隔離開兩個電源減低干擾,點知一度共地的。 ...
ahuo 發表於 2021-4-6 11:10


我都曾經諗過依個問題,個電池容量細得可憐,用一陣就無電,我都想過用OTG拎電⋯⋯
睇師兄試完,真係值得攪下

TOP

我都曾經諗過依個問題,個電池容量細得可憐,用一陣就無電,我都想過用OTG拎電⋯⋯
睇師兄試完,真係值得 ...
vtrchan 發表於 2021-4-6 11:25


改供電好簡單,見網上有人直接usb拿個vcc 5v接去電池座正極就得。
我就中間加個diode降壓大概0.58V再入電池座。主要係因為呢塊板係超過雙層,絕大部分線路都隱藏曬係夾層完全跟唔到電池出黎的線路接去邊度。為安全起見都係降到大概接近電池的電壓先揾陣d。

TOP
