[操作疑難] AC 電流計燒毀

stephenwong

淘寶買 AC 功率電流計，都買咗三年，今日用在一個鋰電逆流器上，發覺個藍色外殼好熱，有燒糯味，LCD 已經無嘢睇，拆開來睇，發現有隻 Tenta AC Cap 0.68uF 275V 爆咗，噴漿。睇圖：

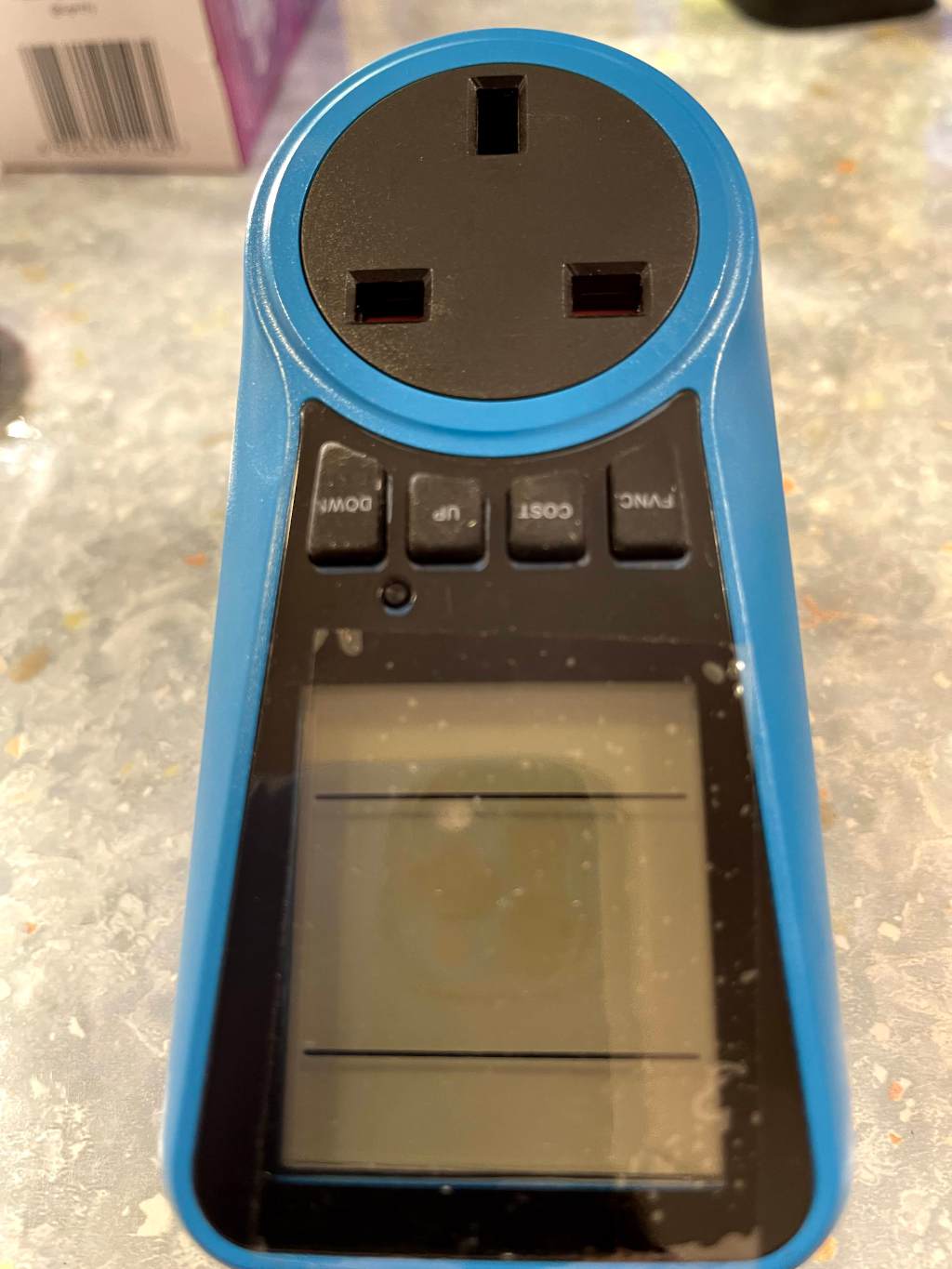

AC功率計

2021-6-24 15:17

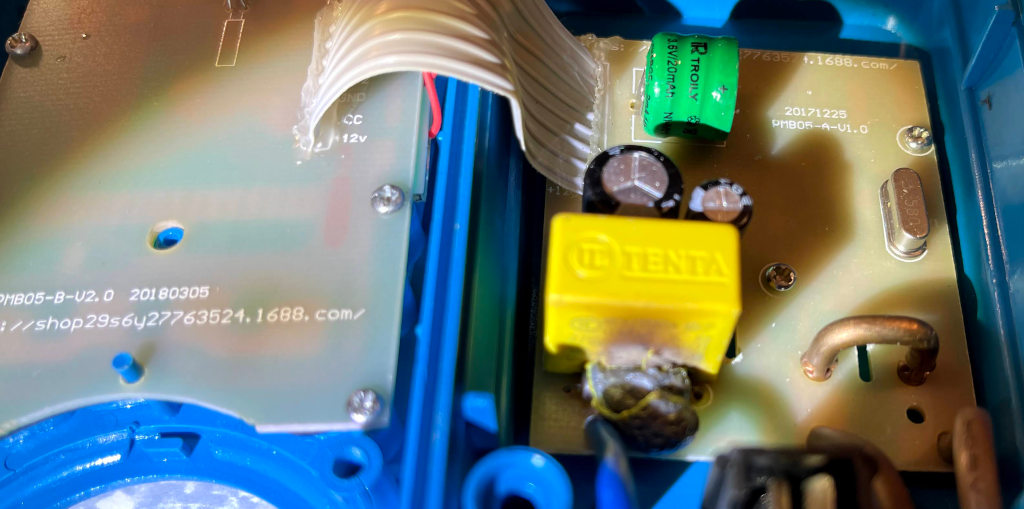

噴漿

2021-6-24 15:17

度過隻逆流器輸出（UT61E 度，應該係 RMS 值）都係 235V AC 啫！估計都唔會係 Sine Wave。但係點解會燒 Cap 呢？

kwliu

回覆 1# stephenwong

就係唔係Sine Wave先易燒Cap, Sine Wave個電電壓上升curve起碼有啲時間, Square Wave甚至Modified Sine Wave個rising edge成90度個Cap要硬食個inrush pulse

vtrchan

回覆 1# stephenwong

點睇都唔關黃嘅事，明顯係藍嘅問題⋯⋯

diydevil

回覆  stephenwong

點睇都唔關黃嘅事，明顯係藍嘅問題⋯⋯
vtrchan 發表於 2021-6-24 21:13

係喎，係隻藍既壞到入心，攬炒隻黃故喎。。。

stephenwong

回覆  stephenwong

點睇都唔關黃嘅事，明顯係藍嘅問題⋯⋯
vtrchan 發表於 2021-6-24 21:13

唉，無心情講笑，比卡超當道呀！

stephenwong

阻容降壓，俾MPU 及少許零件，能有多大電流？
Joe_Black 發表於 2021-6-24 22:23

個粒 Tenta 黃 Cap，應該唔係降壓用掛？係粒 Cap 底下，同埋係條 shunt 底下有 gap seperation，應該係保護裝置？

m92fshing

Cap既質素差

via HKEPC Reader for Android

jwong852

非純正弦波逆變器，大把高頻hamonic, 阻容降壓，多多都唔夠死！

唔信？燒多幾隻先啦 ！

via HKEPC Reader for Android

stephenwong

非純正弦波逆變器，大把高頻hamonic, 阻容降壓，多多都唔夠死！

唔信？燒多幾隻先啦 ！

via HKEPC Reader ...
jwong852 發表於 2021-6-25 12:51

信，電抗=1/(2 x pi x f x c)，粒 Cap 係 0.68uF，1/(2 x 3.14 x 50 x 0.68e-6)=4.7kohm

因為唔係正弦波，有 harmonics，例如有 200Hz，1/(2 x 3.14 x 200 x 0.68e-6)=1.2kohm，電抗（阻）細咗，降壓不足，後面份嘢燒硬！
