[操作疑難] 請教如何更換彩色Laser Printer Fuser內的發熱管及熱感電阻

本帖最後由 保羅兄 於 2013-3-24 18:16 編輯

小弟有部 Xerox C525A 彩鐳, 買左都有6年, 極少用(咁耐5千張都唔知有無), 點知問題多多, 感光鼓下的傳輸帶有時偏位出error不在話下, 年頭個fuser仲出埋事:

最初, 印每張紙, 8成機會單邊碳粉黏不實, 用手可以抹得甩...之後手多多拆開, 拆拆下個熱管斷埋...用他錶量下個熱管(方法唔知有無錯), 發現唔通0既, 而個熱感電阻又好似有事咁...

原本都唔想整, 新買一千蚊都唔使, 但因為家貧, 無收入, 加上部機又新, 又貪得意配左duplex, 不想浪費, 所以先上黎呢度問下各位意見先, 救唔到先掉左佢

彩鐳損壞實圖:

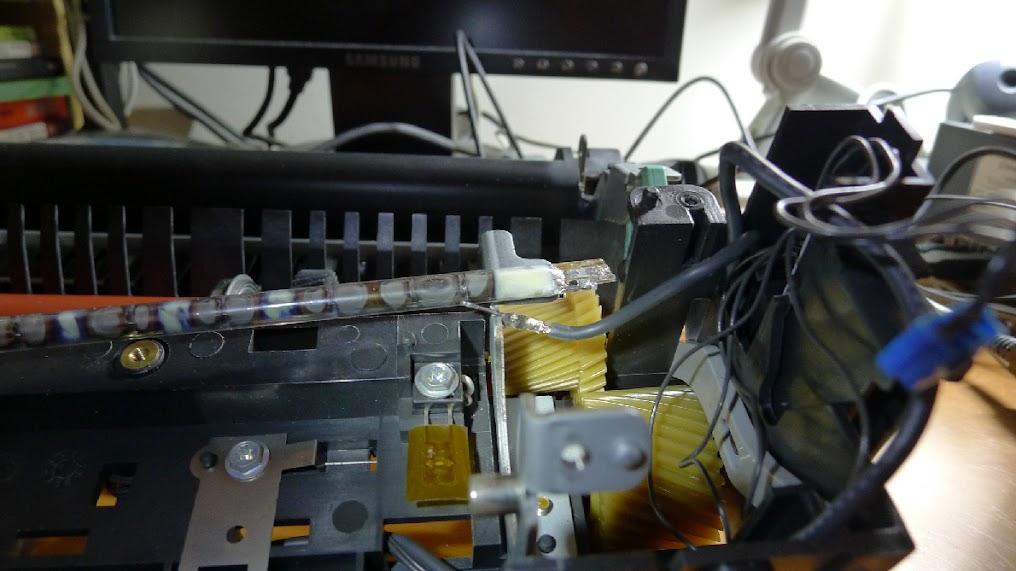

熱管斷了的部份 (紅圈為斷裂位置)

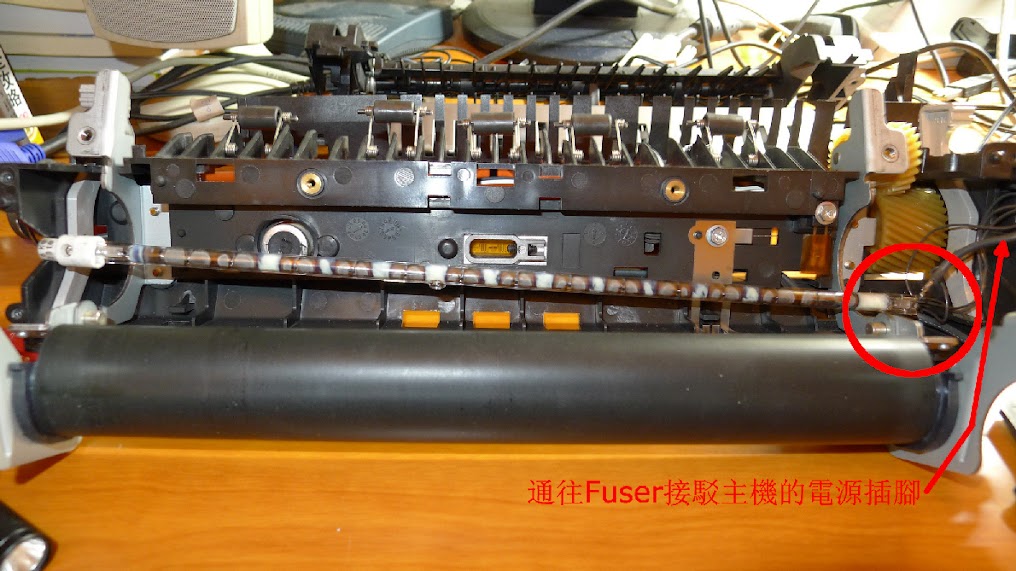

熱管電源線 (斷了的一條)

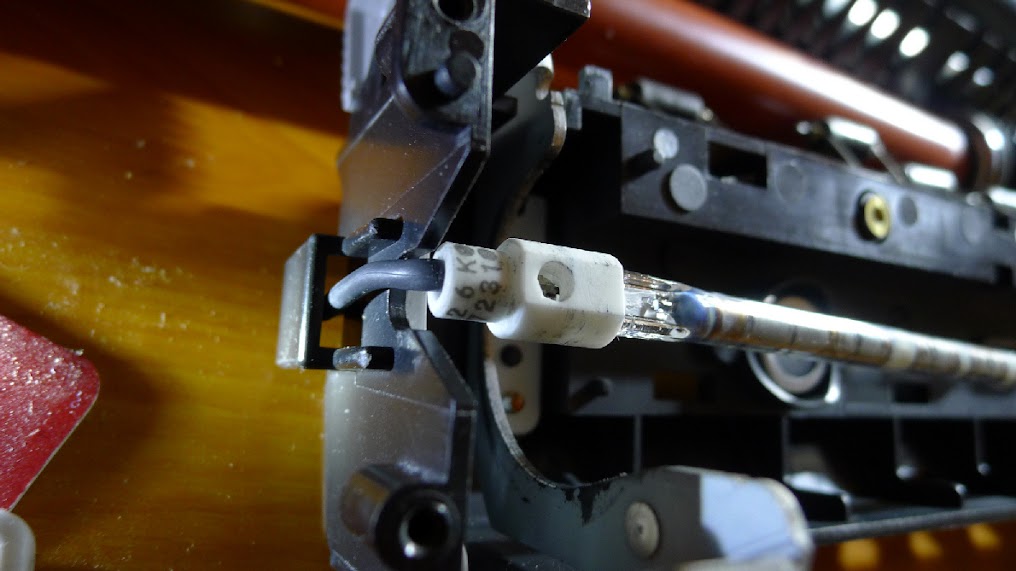

熱管電線都是焊死的

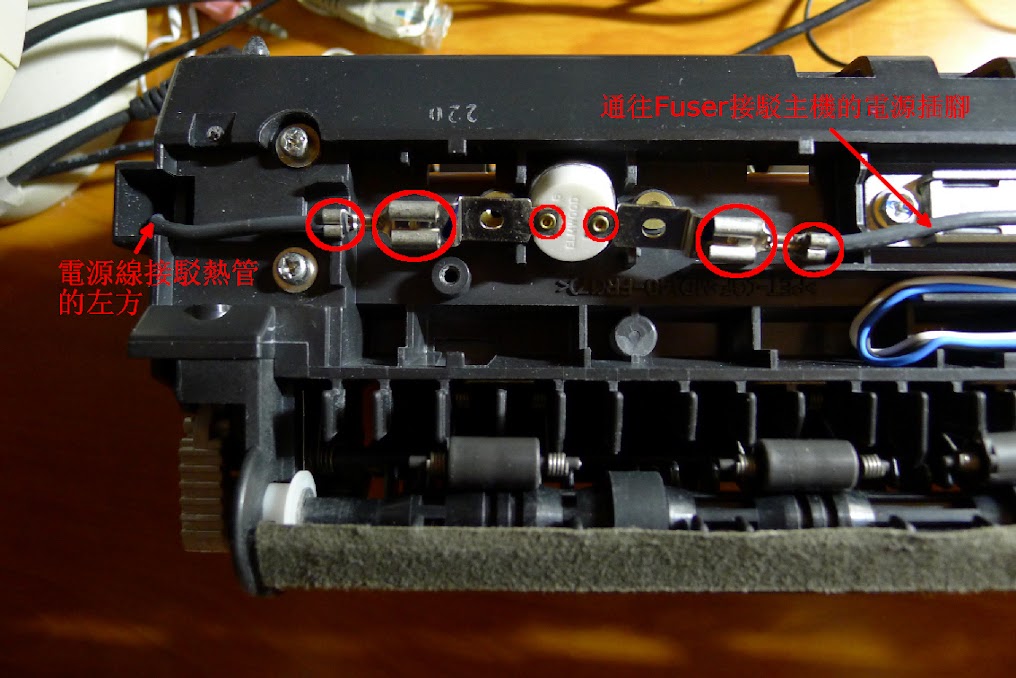

同一條熱管電線, 走到fuser後面, 全條線 + 熱感電阻 都係焊死晒 (紅圈為焊死位置)

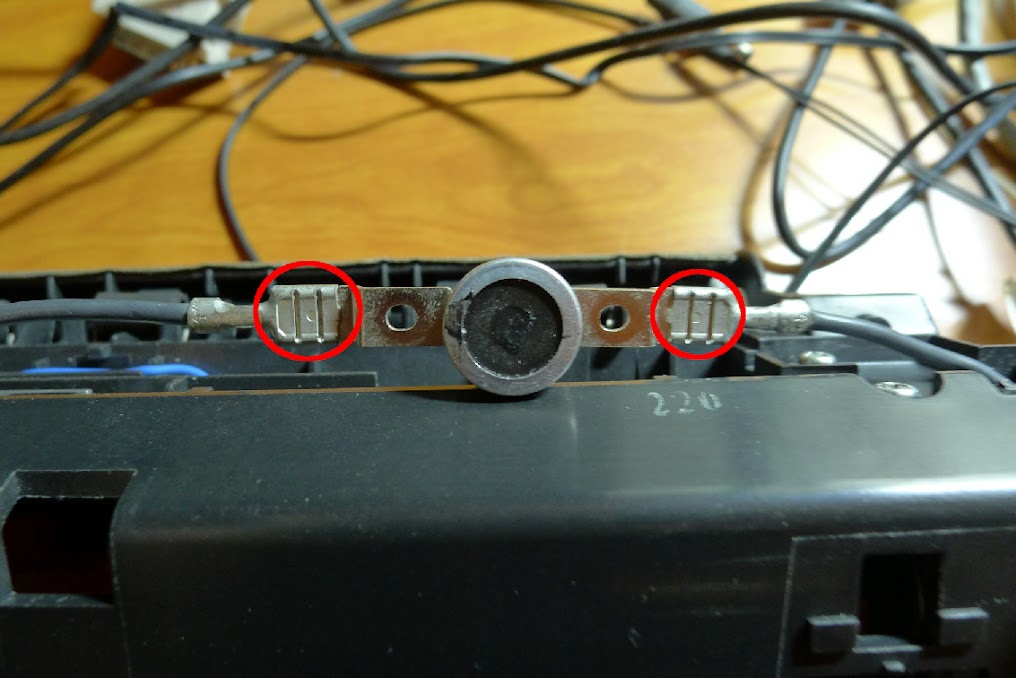

同一粒熱感電阻, 由另一面影起 (紅圈為 焊死/夾死 位置)


小弟對電子差不多零知識, 而用來維修的工具只有:
電子他錶, 指針他錶, 兩支辣雞 (30W, 60W)

小弟有以下疑問:
1. Fuser熱管上寫著"220V USHIO  650W HK1 Y", 除左大陸同淘寶, 邊度有得配?
2. 熱管怎樣拆出來? 要用乜工具? 因為d 線都係焊死左
3. 如何用他錶正確測試熱感電阻? 電阻旁好像標記 120度, 即係過 120度就有電阻唔通電?
4. 熱感電阻又要點拆? 可以去邊度配?

感激萬分

本帖最後由 kentnklee 於 2013-3-24 17:13 編輯

睇吓service manual.
http://www.awcr.com.au/fx/C525A%20Service%20Manual.PDF

http://item.taobao.com/item.htm? ... x&id=6796106681

TOP

本帖最後由 保羅兄 於 2013-3-24 17:21 編輯

回復 2# kentnklee

謝謝您先, 其實我已看了很多遍service manual, 裏面都無乜提過fuser 既野, 亦無教點樣更換fuser內部的零件

同埋, 如果要成個fuser換左佢, 成本太大, 差唔多等於買一部新機, 所以先諗下 淨換 fuser 熱管 同 熱感電阻 是否可行 (最好 50 ~ 100元可修理), 唔得就無法呢

TOP

過左咁多日, 真係無人可以幫到我? 咁我惟有放棄呢...

TOP

過左咁多日, 真係無人可以幫到我? 咁我惟有放棄呢...
保羅兄 發表於 2013-3-31 17:42

痛苦嘅決定
雷射機壞起上嚟,除非淨係啲轆仔損耗咗,如果唔係真係冇乜心機去跟........

TOP

回復 5# logoff

時間我其實大把, 問題係d 零件好多都鑲死晒, 又唔知邊度配
(反而HP 個fuser 係易拆好多咁)
而 fuser 多數都成set換,  就算大陸d 網都無乜人會拆開黎整
反而係感光鼓個鼓芯呀, 轆呀, DIY換粉換晶片個d就好鬼易

好彩而家d機好平, 我都無咁心痛
只係無程程壞個小小, 就多件咁大舊0既電子廢料...

TOP

你支暖管燒到咁樣......

TOP

回復 7# henry17

真係燒左? 我都唔知, 因為我唔知全新熱管係點...
我都唔明, 部機好少用, 有時幾個月先印幾張紙, 如果咁都燒熱管, 我諗可能係printer個高壓板出事, 不過我懶得拆由佢算
