[操作疑難] 迷你噴霧風扇 小摩打修復(15/8完成移植,解決 THANKS)

本帖最後由 nameless.ken 於 2019-8-15 13:27 編輯

有位朋友拎左部壞左既 噴霧風扇比我試下修理...只用左幾個月,冇牌子街邊貨黎...
情況係 噴霧正常,風扇摩打唔識轉

咁小弟
拎左粒四驅車130摩打 試panel,初部測試panel 係正常 ,
把迷你風扇有3檔風力,check過下電壓,唔記得exactly數值...,1檔~2.8V 2檔~3.2V ,3檔~3.6V

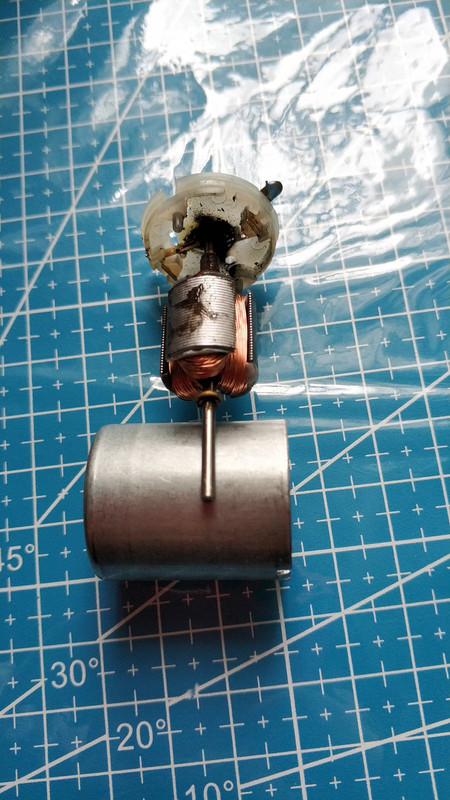

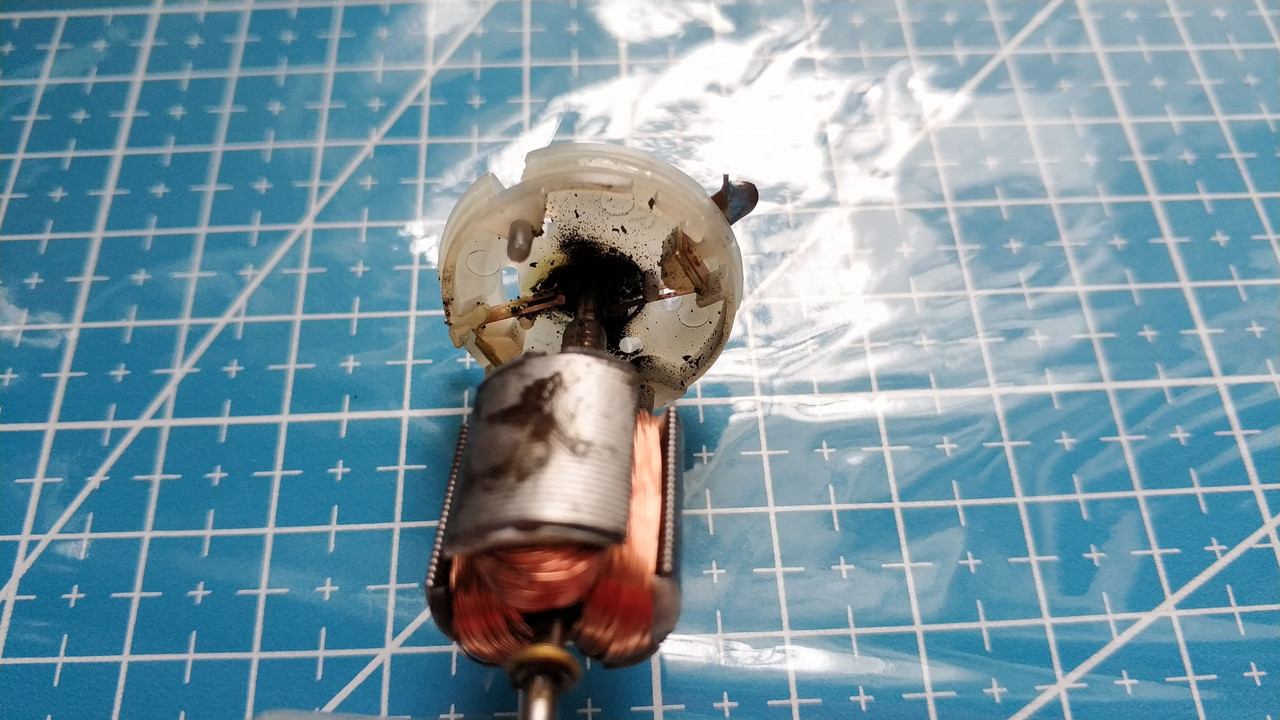

行一粒18650電.估計係燒摩打,因為拆開摩打內部見有燻黑痕跡
雙軸,前面扇葉轉,後面吹既風向轉

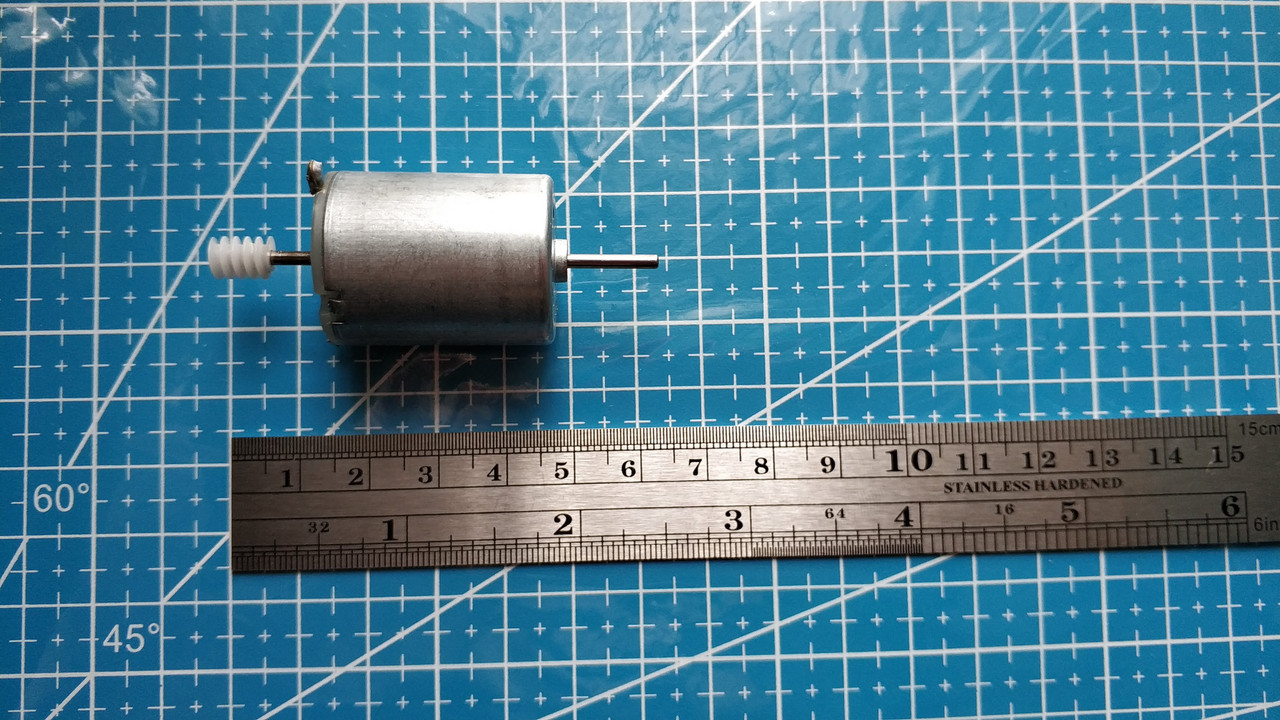

想請教一下呢款係咩MODEL?小弟上過淘寶搵,,只搵到款叫做"双轴140电机"
個樣 似樣...但SIZE 好似唔岩...
另外....如果唔淘寶,香港有冇邊到可以買到呢...謝謝









有刷頭摩打不耐用,用無刷摩打會較好。

TOP

單睇外型似360雙頭摩打

TOP

單睇外型似360雙頭摩打
billyck2 發表於 2019-8-4 16:41

多謝回覆,以我理解 壞左既 摩打工作電壓應為3-6v

而 我見淘寶賣的 360摩打的  功作電壓 為12v
是否會 有問題呢


via HKEPC IR Pro 3.5.2 - Android(3.2.0)

TOP

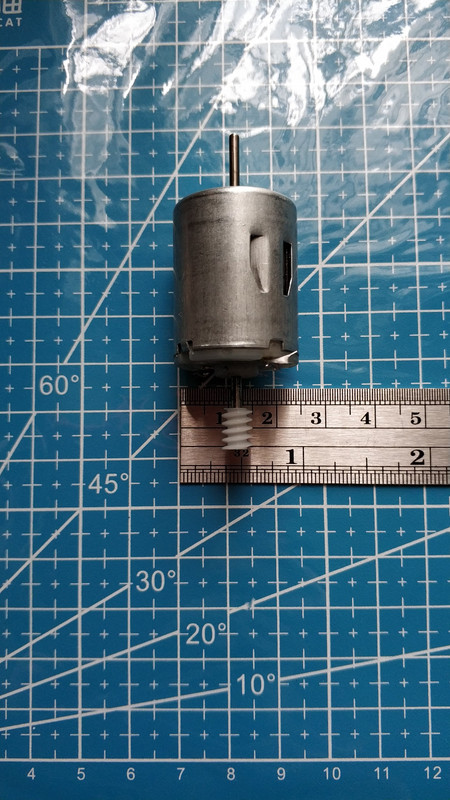

睇摩打外徑及長度,似係RE280(外徑24mm, 身長32mm)。
DC摩打仔有分金屬電刷(接觸及內阻較低,合較低電壓用),另有碳刷(內阻較高,合4.5V以上用,但電流可大些,較耐磨,壽命較長),RE280就是用金屬(磷銅)電刷,而RC280係用碳刷,唔好買錯。
因原有摩打條軸較特殊,只能買個RE280返黎換膠蓋(連金屬刷),可去賣電動模型舖揾吓。

TOP

多謝回覆,以我理解 壞左既 摩打工作電壓應為3-6v

而 我見淘寶賣的 360摩打的  功作電壓 為12v
是 ...
nameless.ken 發表於 2019-8-4 17:09

360多數都係6-12V
如果只有3V,或更底電壓,就可能係260都唔定,外型260同360都好接近

TOP

本帖最後由 nameless.ken 於 2019-8-4 18:59 編輯
睇摩打外徑及長度,似係RE280(外徑24mm, 身長32mm)。
DC摩打仔有分金屬電刷(接觸及內阻較低,合較低電壓用) ...
diputs 發表於 2019-8-4 18:40

多謝回覆
想確定一下 師兄既意思
係咪 要用番舊既軸
(即係上圖 呢粒摩打係壞左膠蓋接點果part)
另外買個新摩打 淨係需要個膠蓋 套番落去就可以?

via HKEPC IR Pro 3.5.2 - Android(3.2.0)

TOP

360多數都係6-12V
如果只有3V,或更底電壓,就可能係260都唔定,外型260同360都好接近 ...
billyck2 發表於 2019-8-4 18:46

多謝回覆 相信粒摩打 係樓上師兄 所講既280 型號
睇左 淘寶店 280摩打d spec, 大小 工作電壓都 好相近

via HKEPC IR Pro 3.5.2 - Android(3.2.0)

TOP

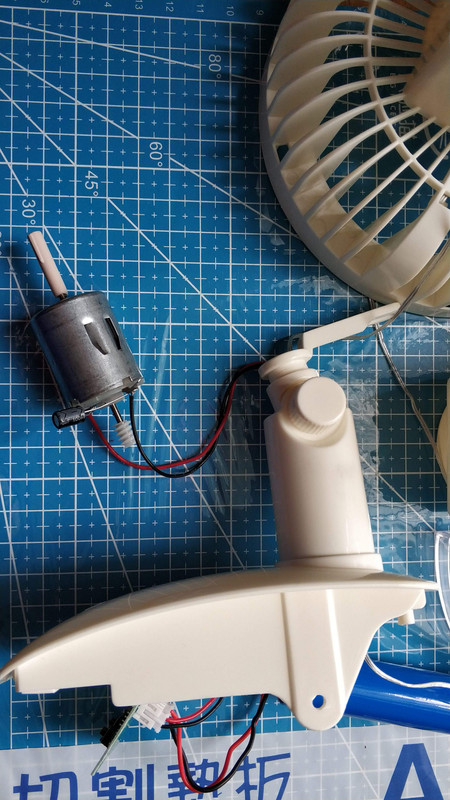

另外,想問問( 圖一)... 粒cap  幅圖係拆摩打前影的
粒摩打 正負極 焊左一粒 16v 100uf既 cap
其實有冇用??

via HKEPC IR Pro 3.5.2 - Android(3.2.0)

TOP

另外,想問問( 圖一)... 粒cap  幅圖係拆摩打前影的
粒摩打 正負極 焊左一粒 16v 100uf既 cap
其實有冇用? ...
nameless.ken 發表於 2019-8-4 19:12

有用,減少摩打銅頭火花干擾電視機畫面
