[教學] [維修] 4 Bay NAS 維修分享

kamcm

NAS 維修, 主角係一部 Buffalo 4 Bay NAS...自己用了多年

發現有天部NAS 不能開機, 電流明顯上不去... 估計係供電部份出問題..

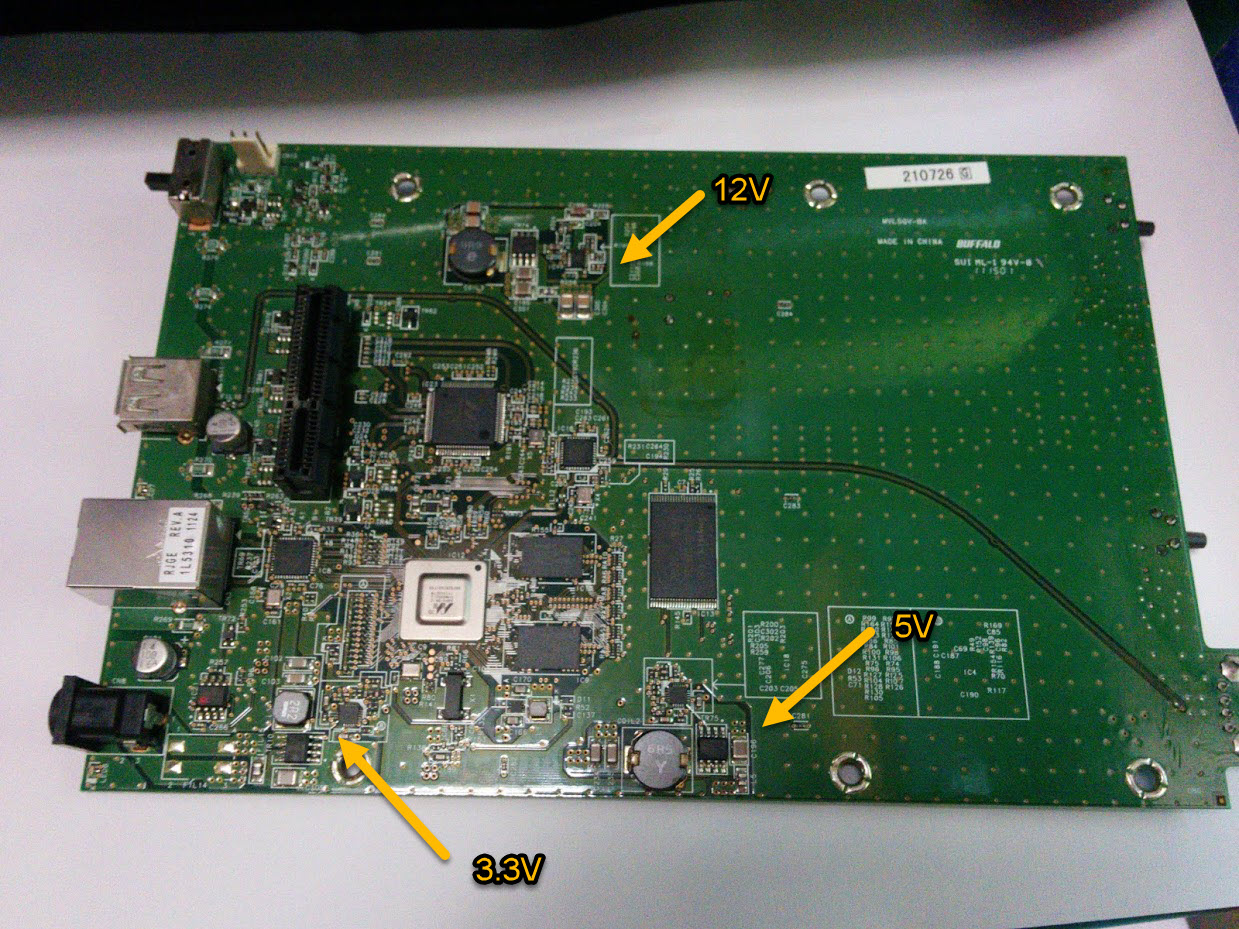

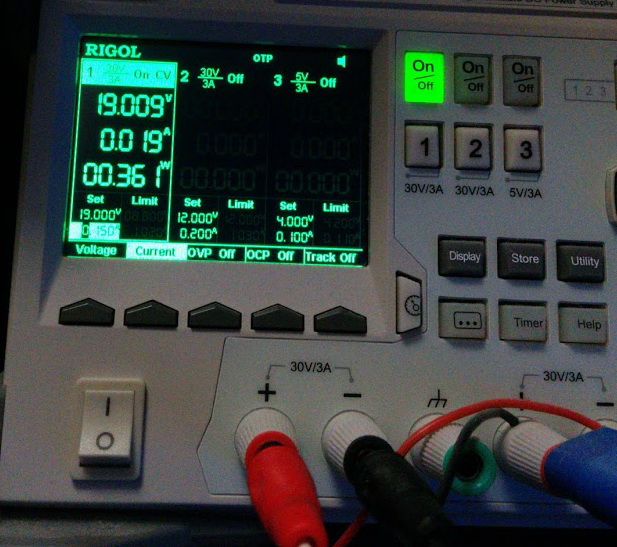

拆開一度... 有齊3.3V 同埋5V.. 但12V 果部份唔正常...

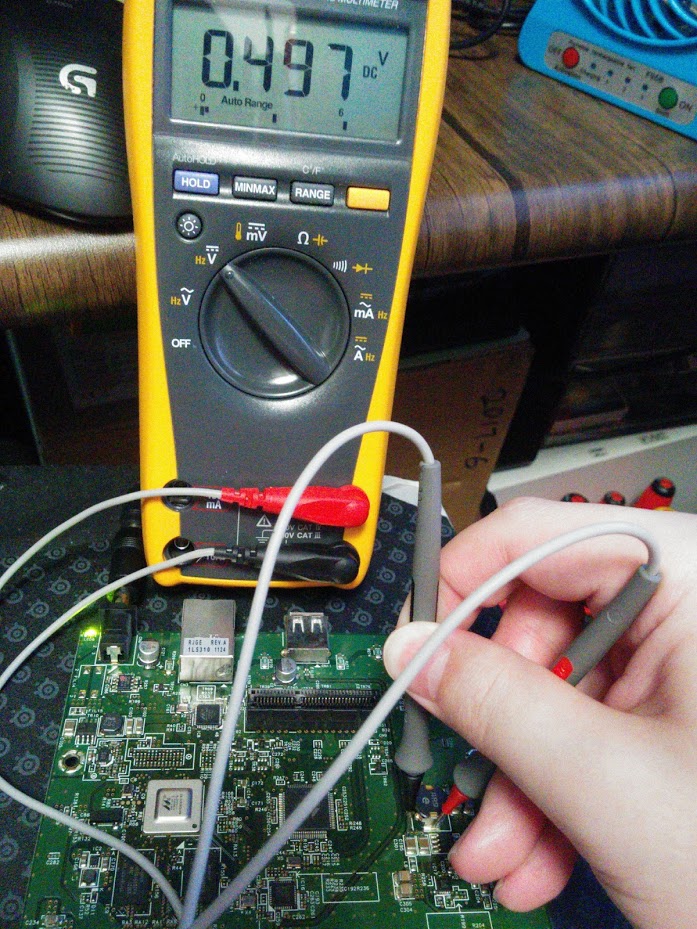

應該是12V以上的部份卻只係得0.5V... ,

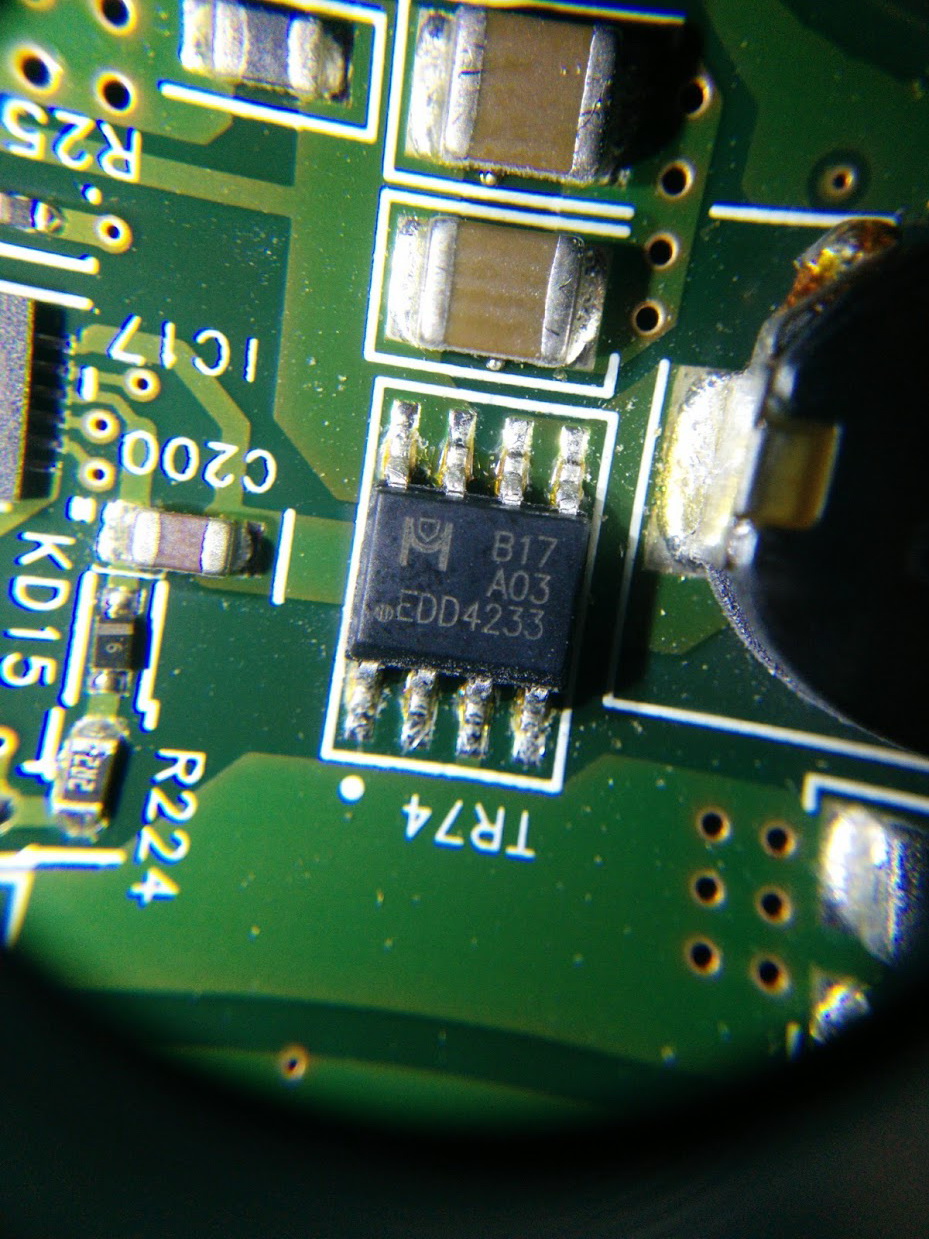

Mos 係呢粒

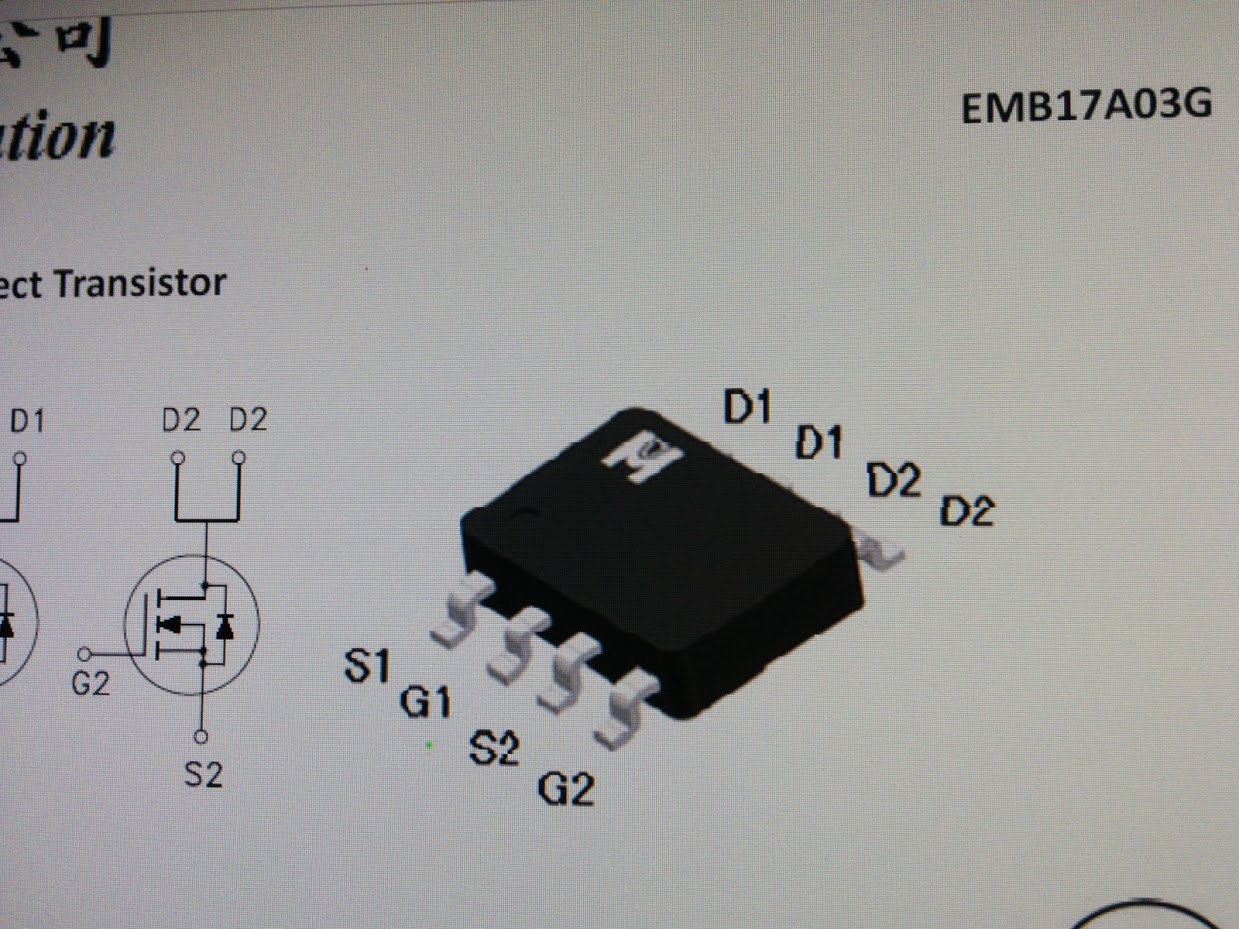

再對Datasheet


===============
我估係MOS 壞, 所以只能係等粒新元件到再搞...
===============

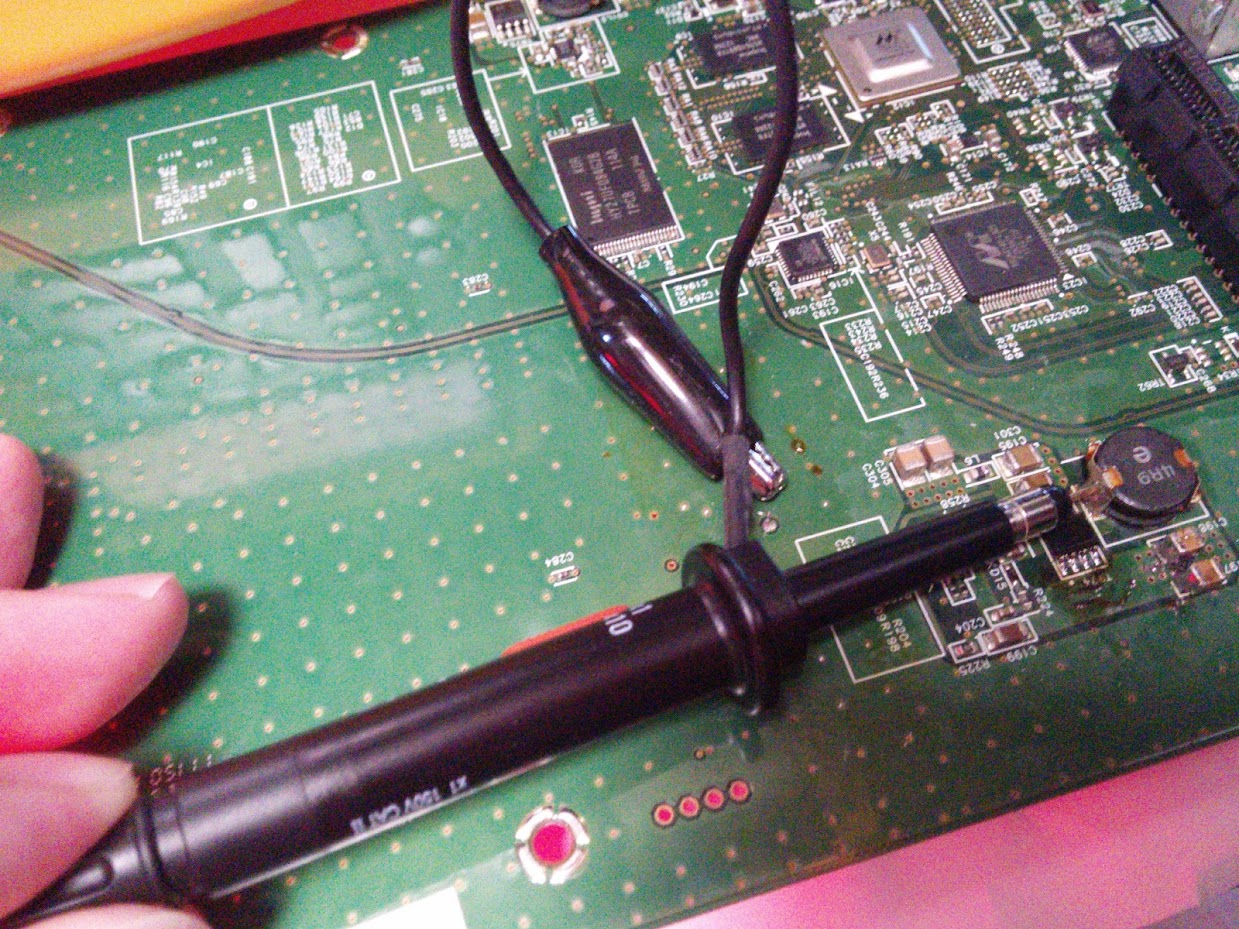

等左一星期, 粒新MOS 到手後, 第一時間焊上後, 再用示波器看看

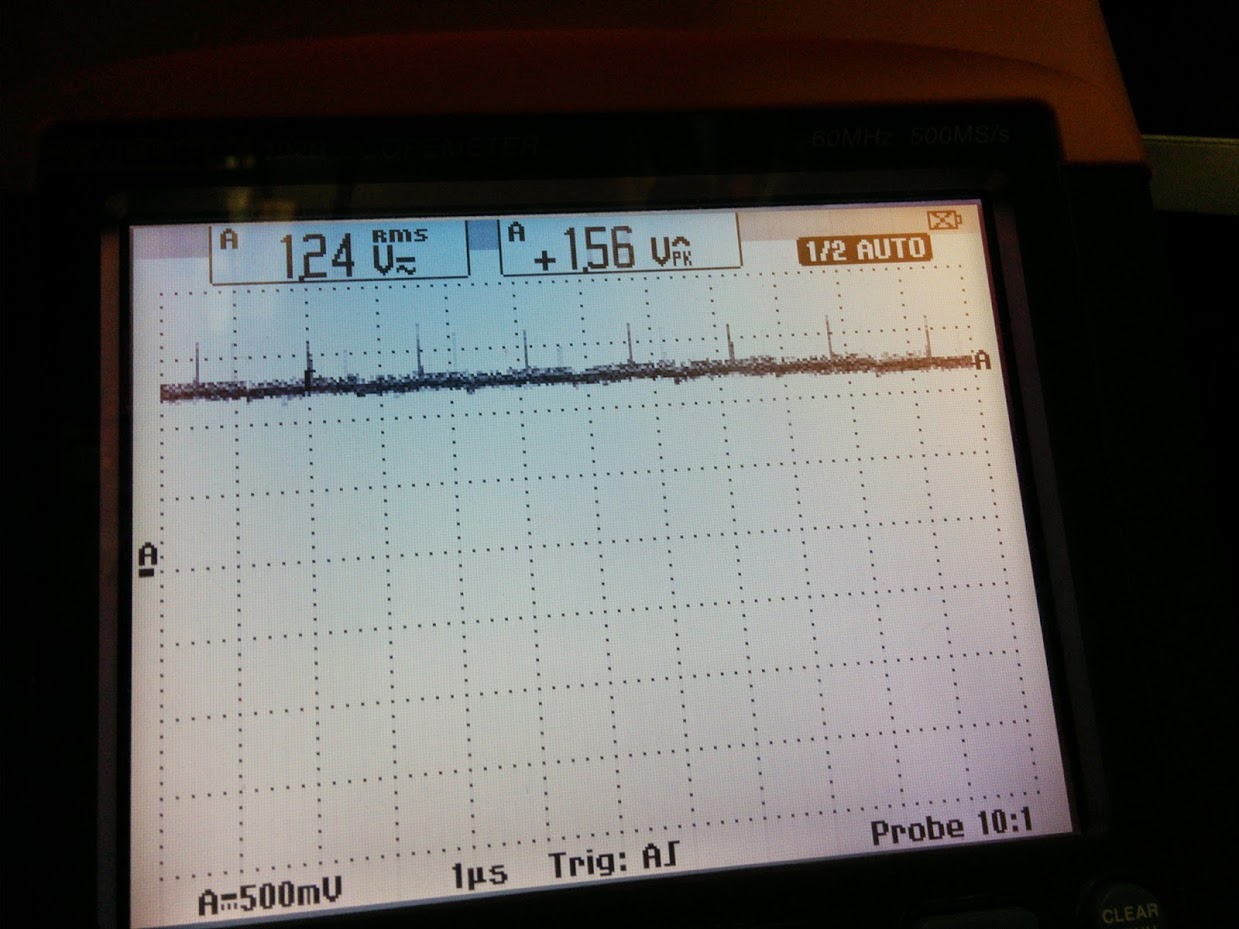

怎麼回事... 只有1.24V... 估錯了嗎?

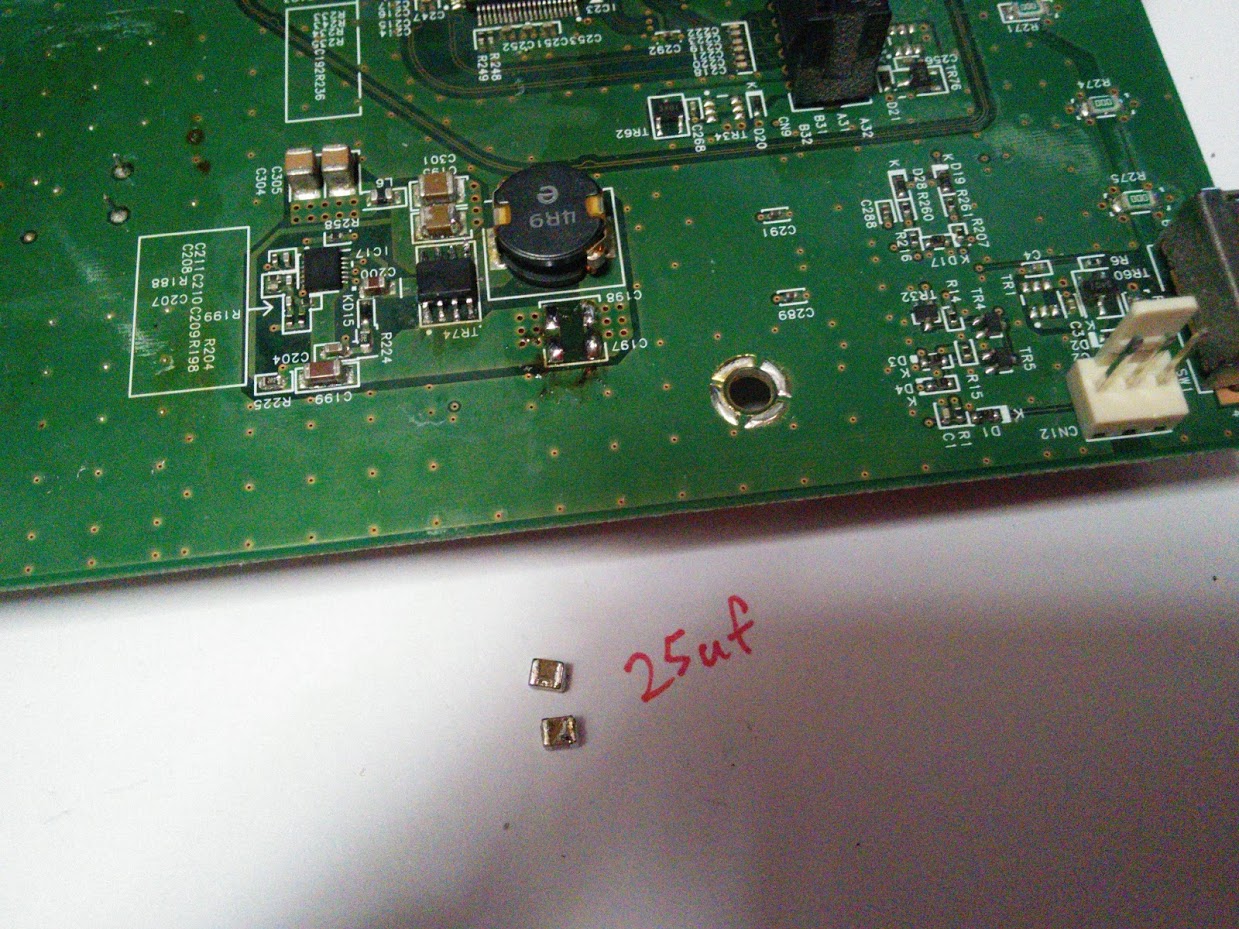

只好把輸出電容拆掉再看看

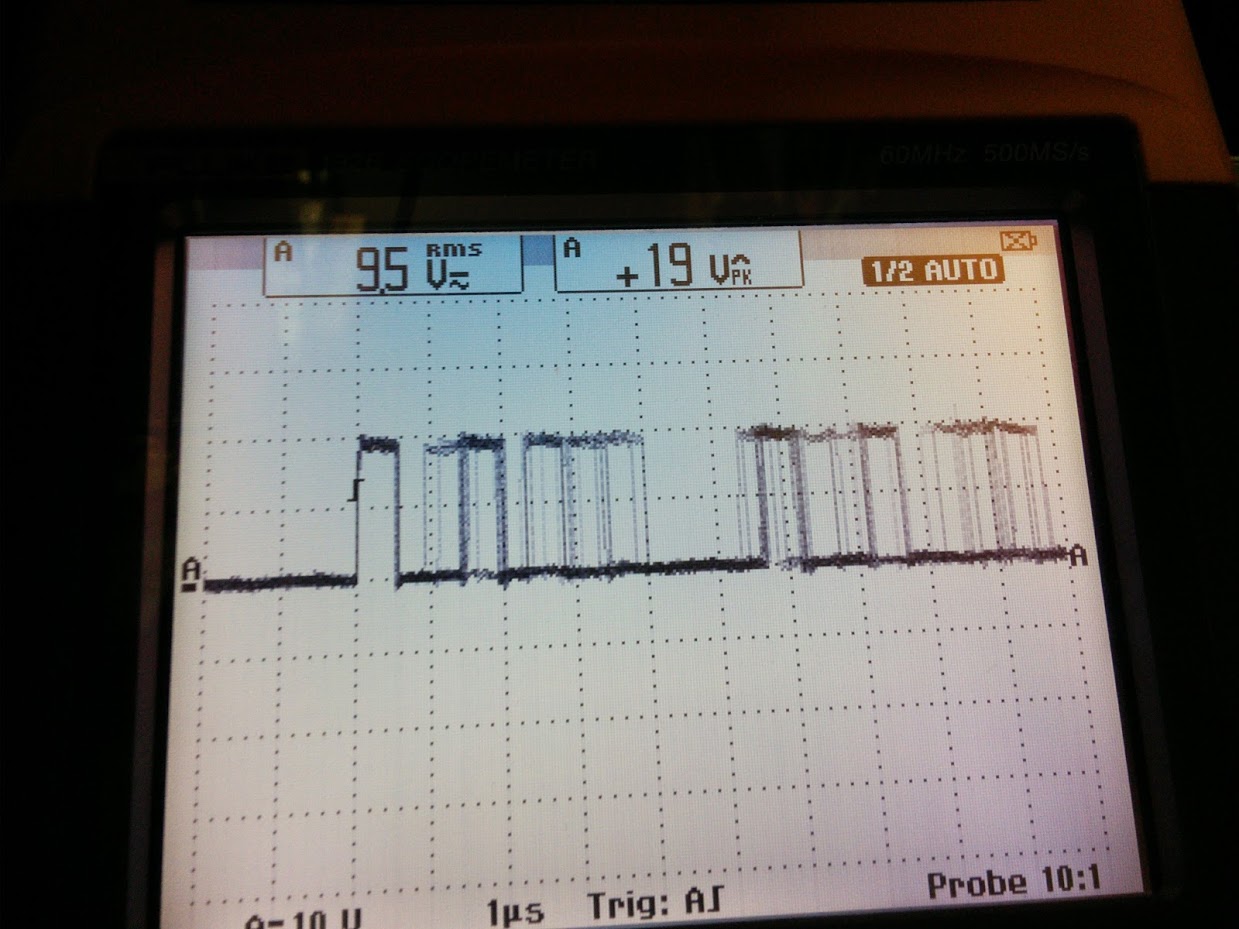

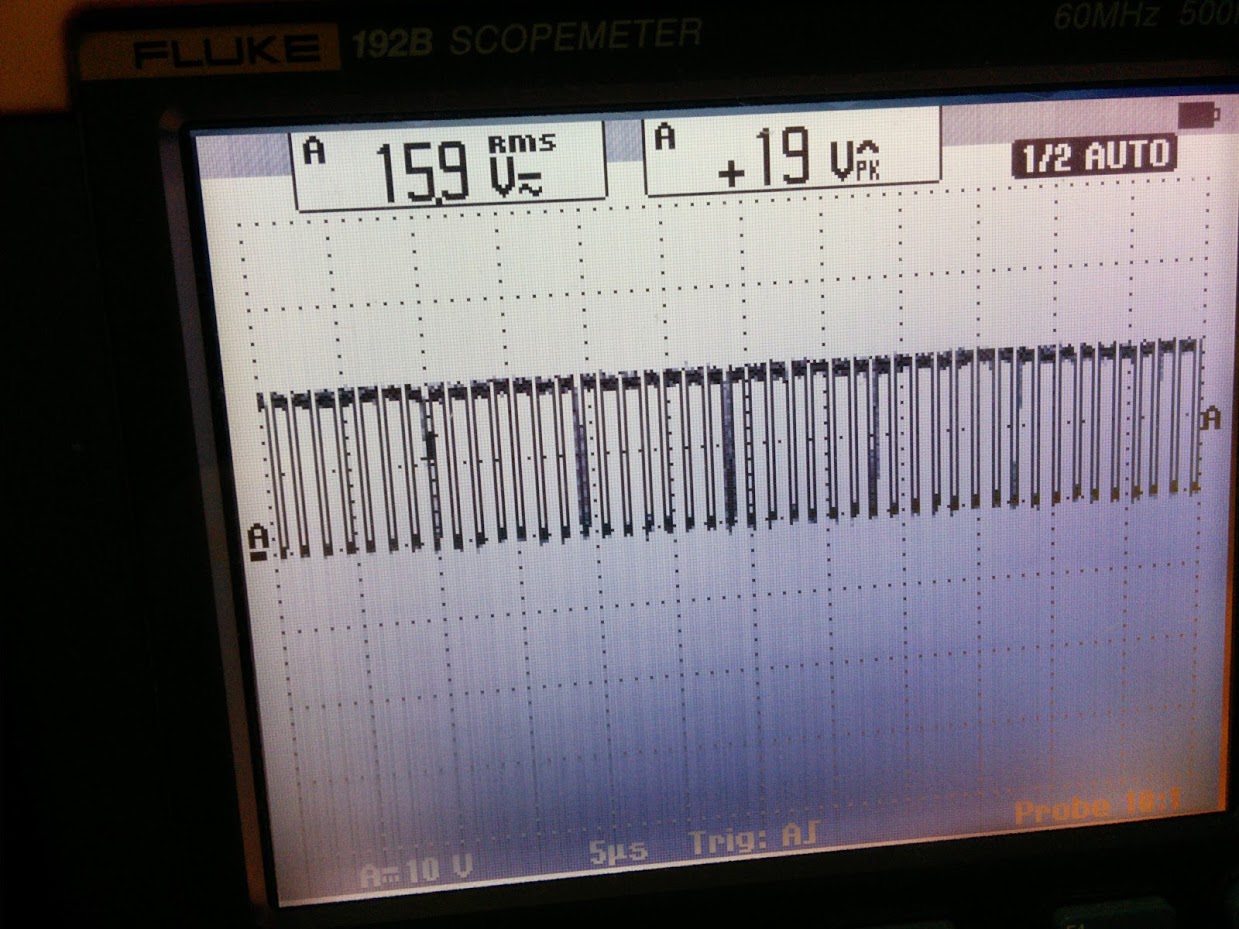

量到9.5V 了. 所以我想Mos 應該是好的.. 只是一些外來因素導致最終電壓讀數不正常...


看了一看... 想了又想.. 不會是大電感虛焊吧.. 那個虛焊就是從外表完全看不出來有問題...
但我最後還是決定用焊台刀頭把貼片大電感補焊.... 一定要用刀頭, 用普通焊頭會因PCB散熱太快沒效果...
果然... 一補焊貼片大電感就正常了... 能成功開機了

cyberyeah

高手在民間

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

vtrchan

利害，利害！
粒MOSFET其實可以用兩隻他錶就check到佢有無壞，如果用一隻錶，度下佢DS及GS腳都無breakdown，基本上9成都無問題。

kamcm

利害，利害！
粒MOSFET其實可以用兩隻他錶就check到佢有無壞，如果用一隻錶，度下佢DS及GS腳都無breakdown ...
vtrchan 發表於 2021-5-19 15:28

是的, 如果嚴謹D我應該拆粒Mos 出來度, 確定真係壞先再換.....
當時眼見佢輸入時有19V , 出黎得番0.5V... 用放大鏡看過周邊元件眼見焊點完好冇裂...
就冇點再多想, 偷懶直接判定粒MOS 出事...直接去左TB下單買MOS 就算
最後先知原因死因係可以電感焊點表面完好,但實際下方跟PAD 位連接有虛焊問題..

果D零件錢只好當交學費了
