呢條HDMI Cable 有問題.

本帖最後由 kamcm 於 2021-11-3 21:38 編輯

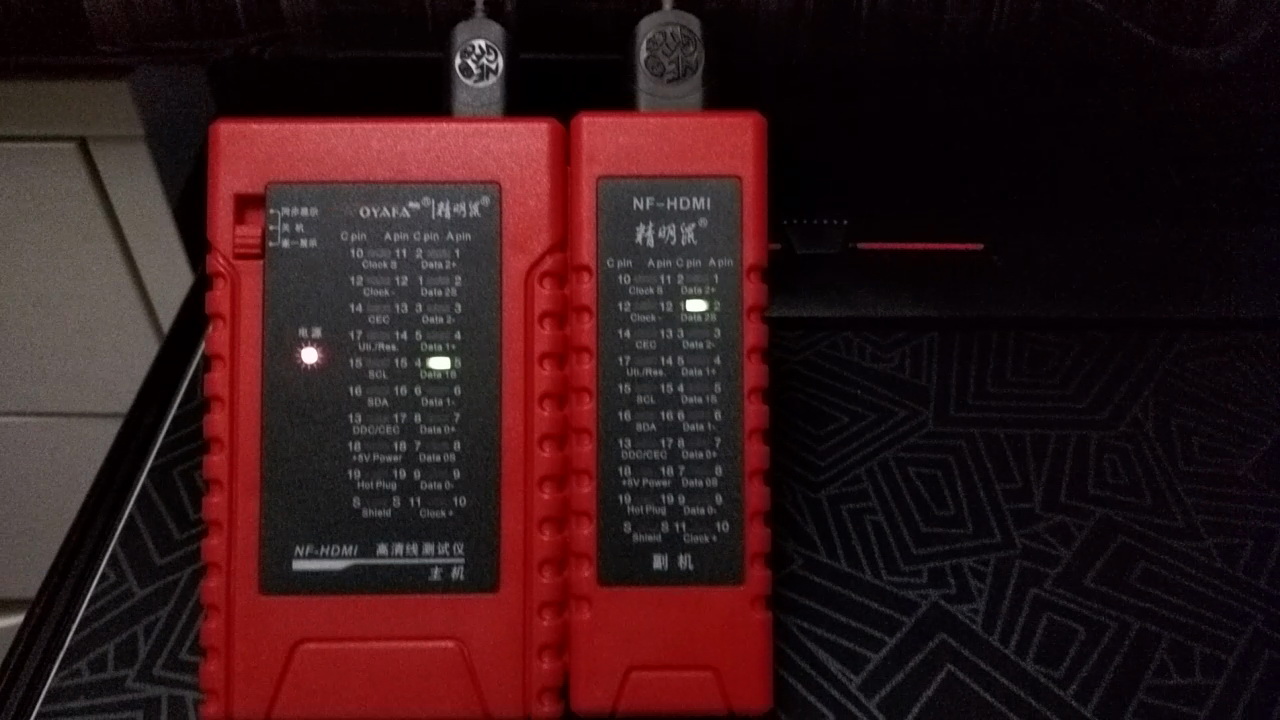

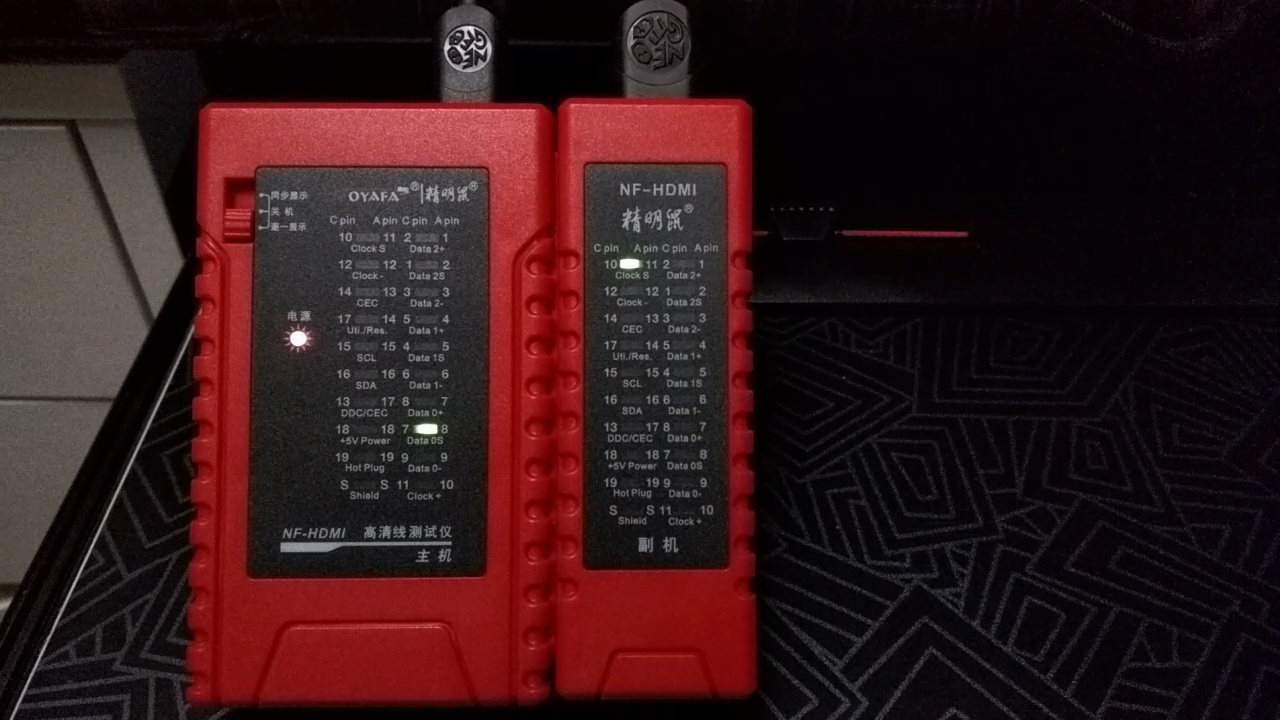

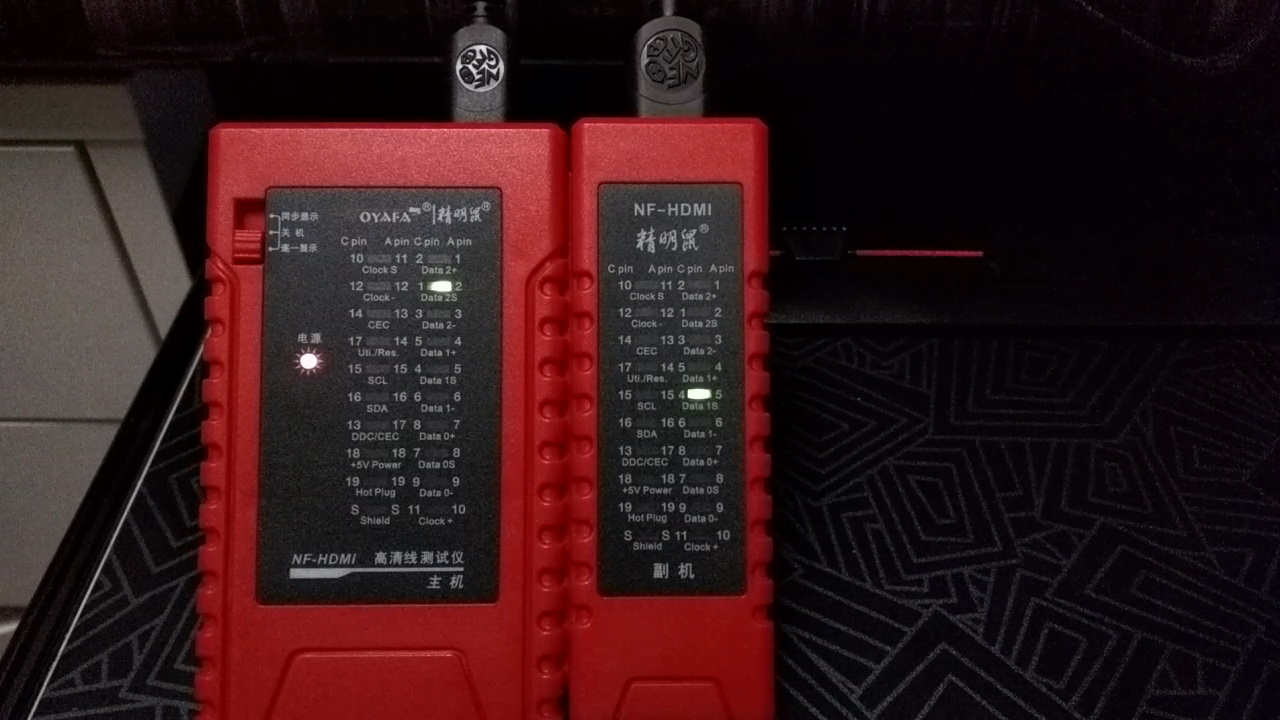

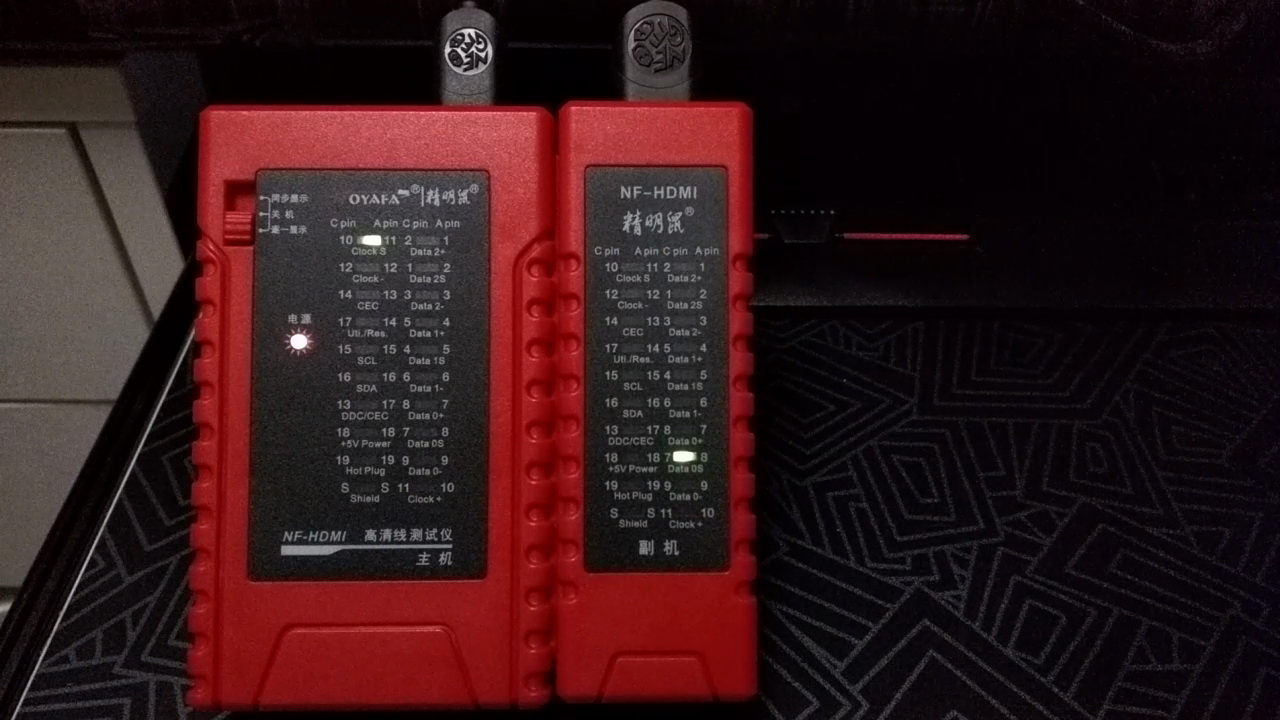

呢條HDMI Cable  咁接法係咪好有問題呢

我買新HDMI Cable 多數會先用Tester 測 一下先上機用.
但真係第一次見到呢種接法....
之前測過的HDMI 線全部都係直連... 未遇過會咁樣接駁的.
我睇Pinout wiring diagram 都未見過有人提及可以咁樣接駁..

呢D係咪傳說中 直接上機用就會有機會燒Port 位的線










影片
https://kamserver.com/upload/2021-11/hdmicable.mp4

============================

正常的hdmi pinout diagram


上圖的情況就係唔同Group 之間的線....Crossover 左..呢個我都唔知係咩接法了.....

http://www.hardwarebook.info/HDMI
Type B
自己諗,唔想講

TOP

我相信你本身係專家來的,普通人點會有部tester。普通人只會插完先,冇野睇至諗下有乜問題。想問下你條線的來源,之前都見過有3d printer 用條有HDMI 頭的cable 做connection, 不過我未用過唔知佢係proprietary 定 standard hdmi

TOP

普通人唔會買黎用

TOP

hdmi測試器 裝修佬拖長視頻線會用到

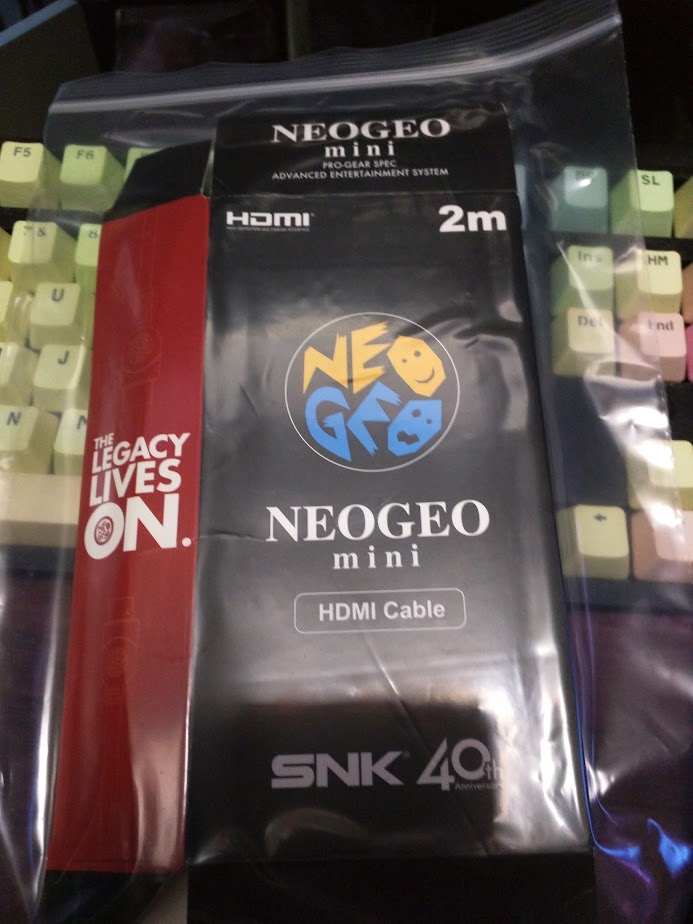

呢條應該係neo geo mini跟機的 hdmi

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

TOP

本帖最後由 kamcm 於 2021-11-3 14:45 編輯
我相信你本身係專家來的,普通人點會有部tester。普通人只會插完先,冇野睇至諗下有乜問題。想問下你條線的 ...
t9097 發表於 2021-11-3 11:37


TB 買的... 見白菜價就入手了

普通人唔會買黎用
1個閒人 發表於 2021-11-3 11:51


呢部野好有用... 如果你鍾意係TB 買HDMI線...
佢可以度到足唔足芯., 條線上唔到4K 就唔駛估估下....
最重要仲可以度到條線有冇接錯..

TOP

本帖最後由 kamcm 於 2021-11-3 14:41 編輯
呢條應該係neo geo mini跟機的 hdmi

via HKEPC IR Pro 3.6.1 - Androi ...
naomi 發表於 2021-11-3 12:24


是的..我初時都有想過會唔會間廠想逼D 客一定要買佢條特制線而咁做...
但我見NeoGeo的玩家話買MiniHdmi to Hdmi Adapter 就已經用到而唔駛另外買條 MiniHdmi to Hdmi 線 ..
所以呢條線應該係跟標準接法.

TOP

本帖最後由 KinChungE 於 2021-11-3 13:51 編輯
呢部野好有用... 如果你鍾意係TB 買HDMI線...
佢可以度到足唔足芯., 條線上唔到4K 就唔駛估估下....
...
kamcm 發表於 2021-11-3 12:25


其實上唔上到4k唔係淨睇足唔足芯
仲要睇佢shielding做得好唔好

有D cheap線係就係出到, 但係耐唔耐畫面會閃一閃

不過要試埋HDMI線質素既tester, 閒閒地6位數或以上
(或者平D既方法, 某D Denon AV Receiver內置cable tester功能, 最高試到40Gbps)

TOP

其實上唔上到4k唔係淨睇足唔足芯
仲要睇佢shielding做得好唔好

有D cheap線係就係出到, 但係耐唔耐畫面 ...
KinChungE 發表於 2021-11-3 13:50


但如果你條Cable 足夠短, 例如1米以下.. 一般黎講足芯的雞野都夠用
不過去到幾米長或以上就真係要睇埋shielding做得好唔好..

TOP

但如果你條Cable 足夠短, 例如1米以下.. 一般黎講足芯的雞野都夠用
不過去到幾米長或以上就真係要睇埋shi ...
kamcm 發表於 2021-11-3 14:23


我試過雞野插左有畫面
但係一開/熄廁所抽氣扇, 畫面即刻黑一黑
