早在今年電腦展就已經在華芸 Asustor 攤位現身的 AS5304T 與 AS5202T 兩款 NAS,因為被賦予了電競風格,當時就令人相當期待,
其實在業界對於「電競」這兩個字並沒有特別的定義,加上這兩個字也可以說是比較高水準的硬體設備的意思,
這次測試的 AS5304T 內部的硬體效能卻大有不同。
先來簡單開箱再慢慢深入硬體及它的應用層面。文長及圖多請見諒。

  開箱及拆解:

▼外箱的體積大小與之前的機種差不多,提把的設計方便拿取,
2019-10-23 10:18

▼外箱的正面有一句 Slogan「More Than Just Storage 不只是儲存」,還真是如此,NAS 的應用層面已經相當廣泛,說是有點複雜都不為過,
2019-10-23 10:18
2019-10-23 10:18
2019-10-23 10:18

▼華芸為了在 NAS 產品增加市場差異性,以黑紅的電競風格提升了產品形象,而且取了一個系列名稱叫做 NIMBUSTOR,還有一個<s>很適合紋身的</s>獅頭形象,
標示的圖示分別代表:
搭載 Intel Celeron (Gemini Lake) 四核心處理器
採用 4G DDR4-2400 記憶體,可擴充
2 組 2.5GbE RJ-45 網路埠,支援網路聚合(Link Aggregation)最高可達到 5Gbps 網速
3 組 USB3.2 Gen1 連接埠
HDMI2.0a 輸出
硬體影音轉檔
磁吸式面板
免工具安裝設計
爽快的三年保固!

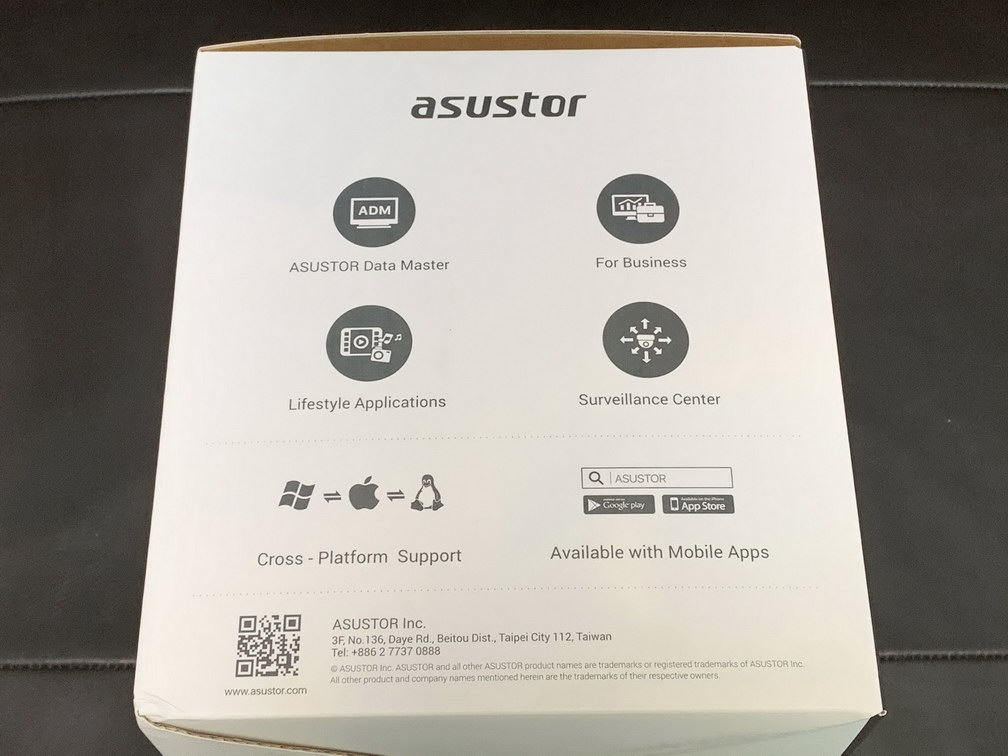

▼作業系統使用自家的 ADM,可以安裝許多 Apps 來擴充功能,不僅對應 Mac or PC 雙平台,手機上也有 Apps 可以操作控制,
2019-10-23 10:20

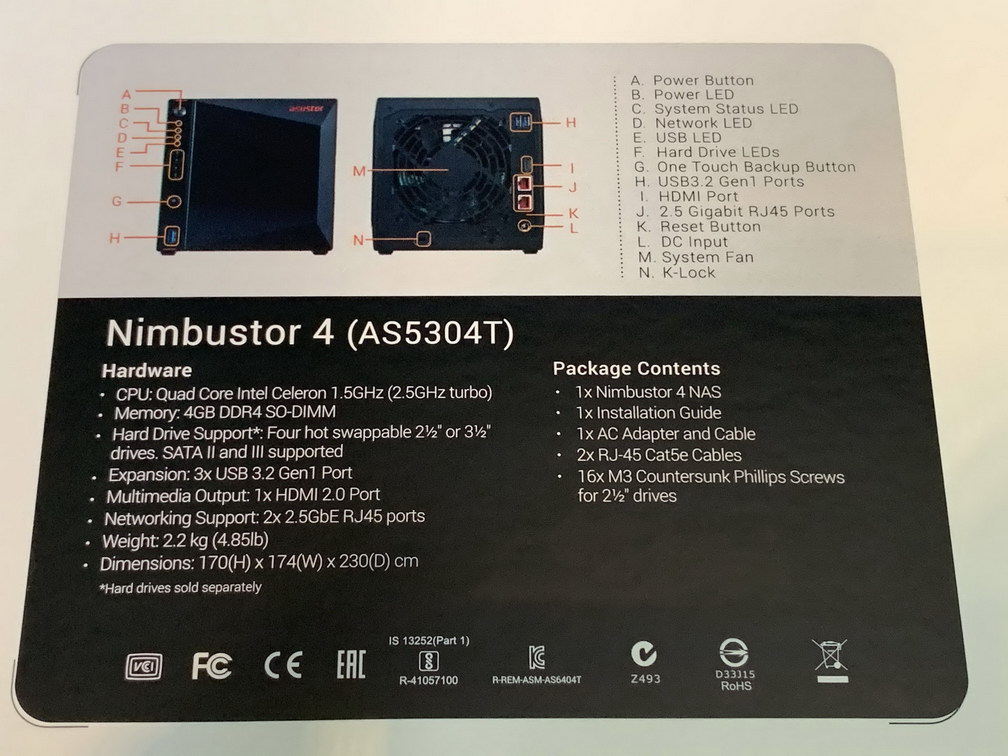

▼盒裝另一側的說明一目瞭然,舉凡各部位名稱,硬體規格,包裝內容物等等都有,

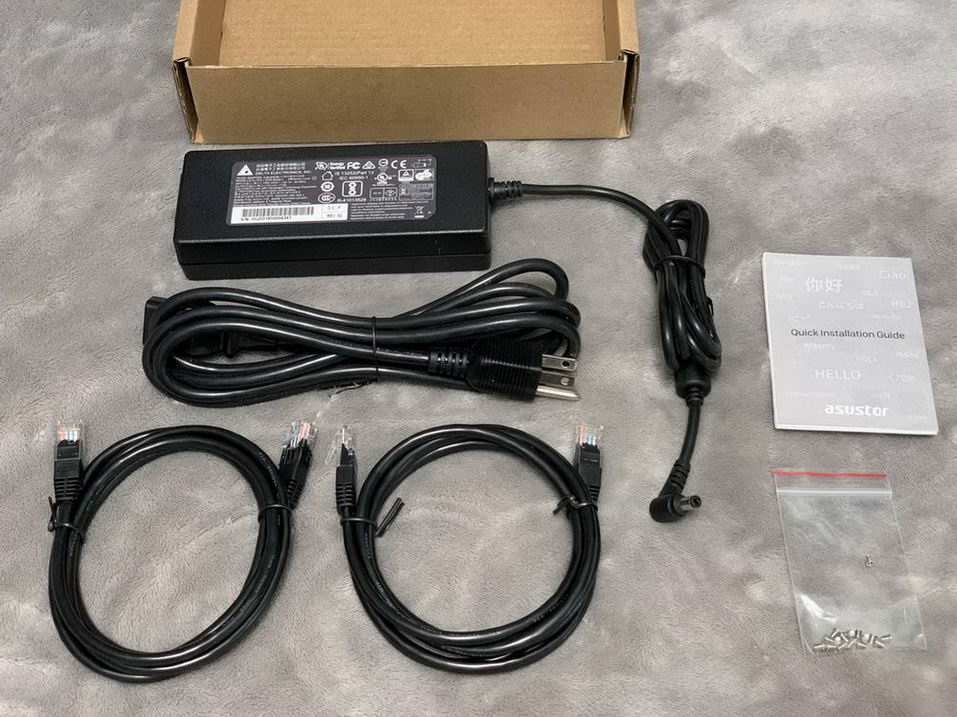

▼配件部分有變壓器、電源線、快速安裝說明、2.5 吋硬碟固定螺絲及兩條 RJ-45 網路線。
2019-10-23 10:18

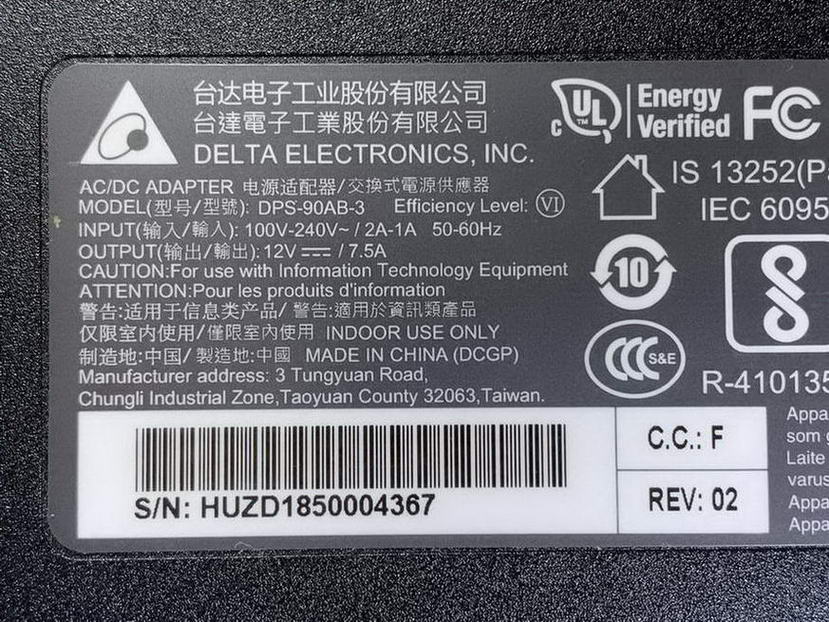

▼變壓器為台達電製造,輸出達到 12 V x 7.5 A = 90 W,型號為 DPS-90AB-3,
2019-10-23 10:18

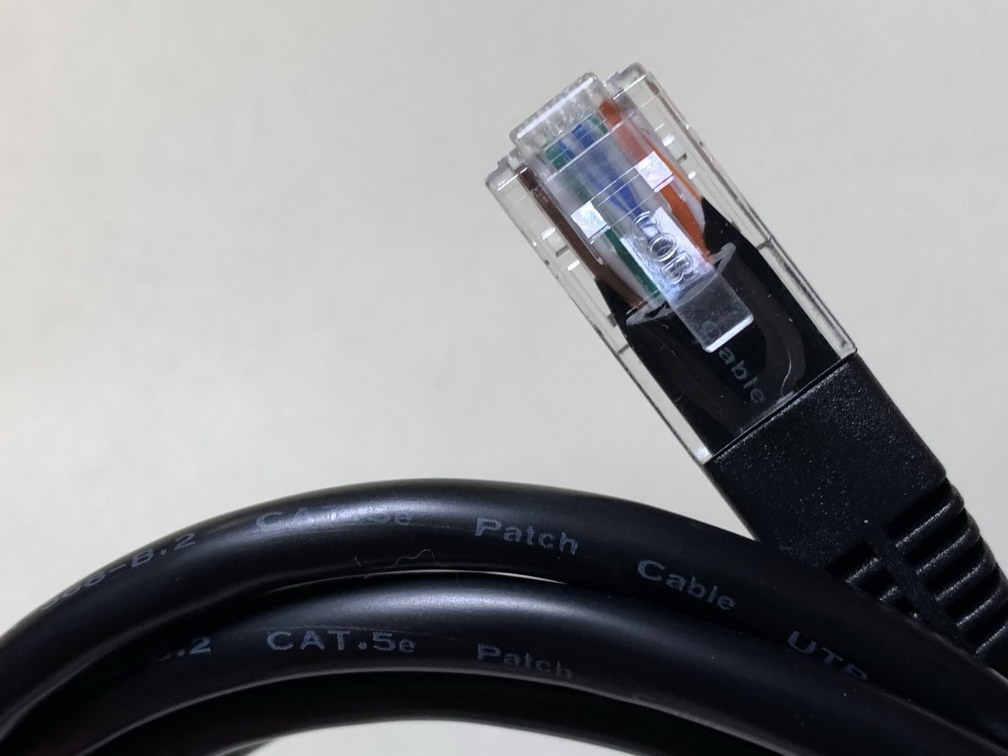

▼所附的兩條網路線規格皆為 Cat.5e,併用就是為了支援網路聚合 (Link Aggregation) ,
2019-10-23 10:19

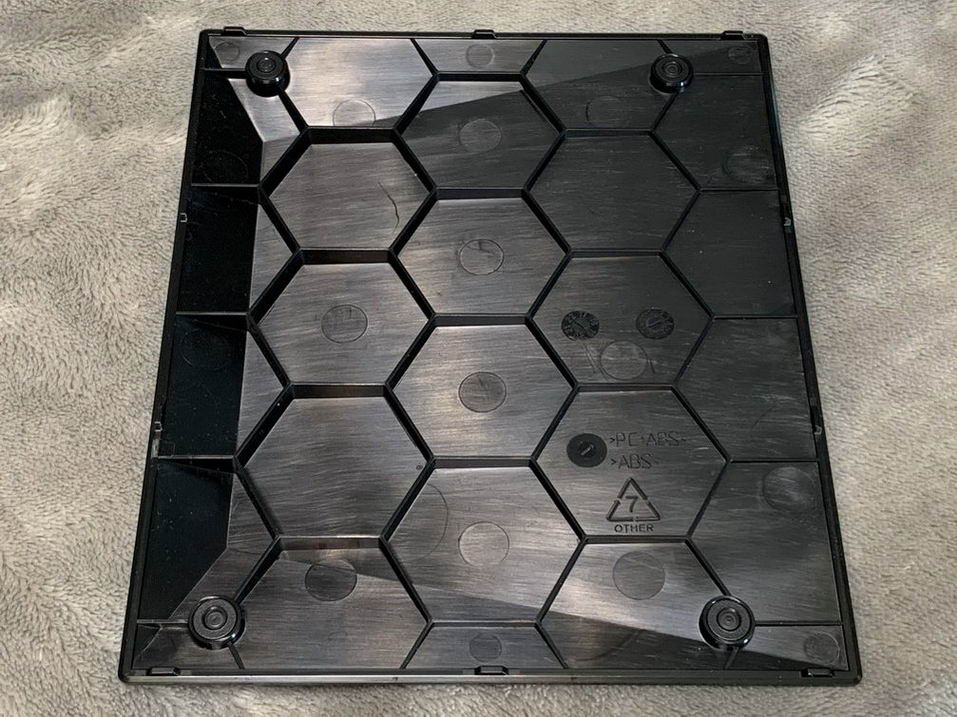

▼本體外觀與先前機種相似,採用亮面菱格設計,增添了科技感,電競風格則是把 Logo 、圖樣與燈號換為紅色,變成黑紅兩色色系為主,
[attach]2155875[/attach]

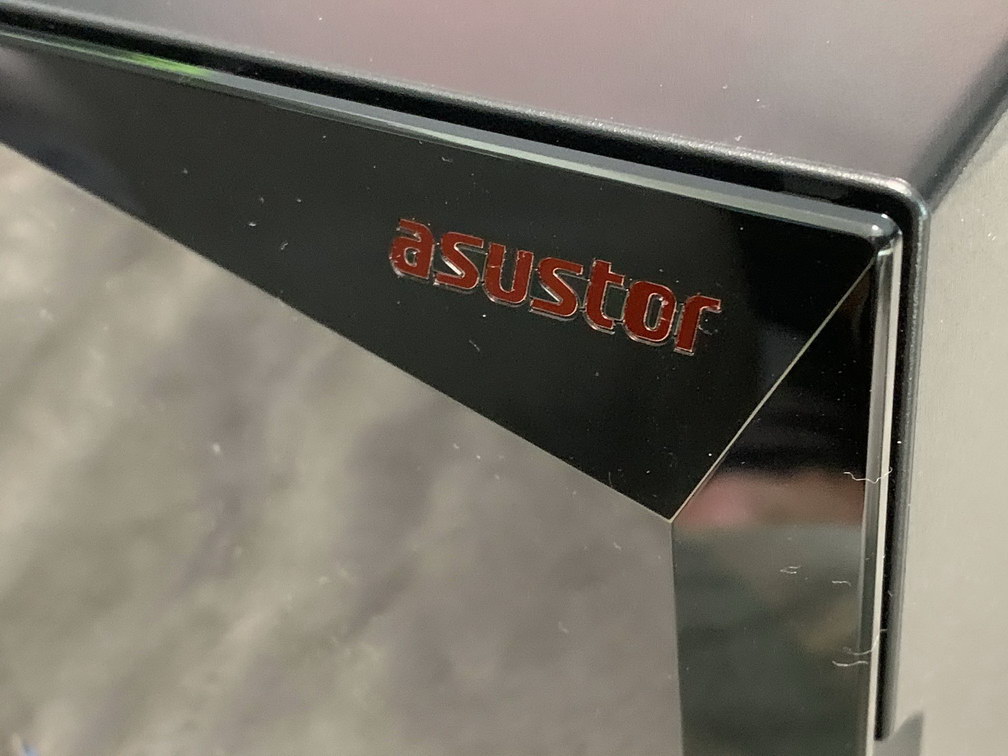

▼紅色的 Logo 帶有些許神秘感,
2019-10-23 10:19

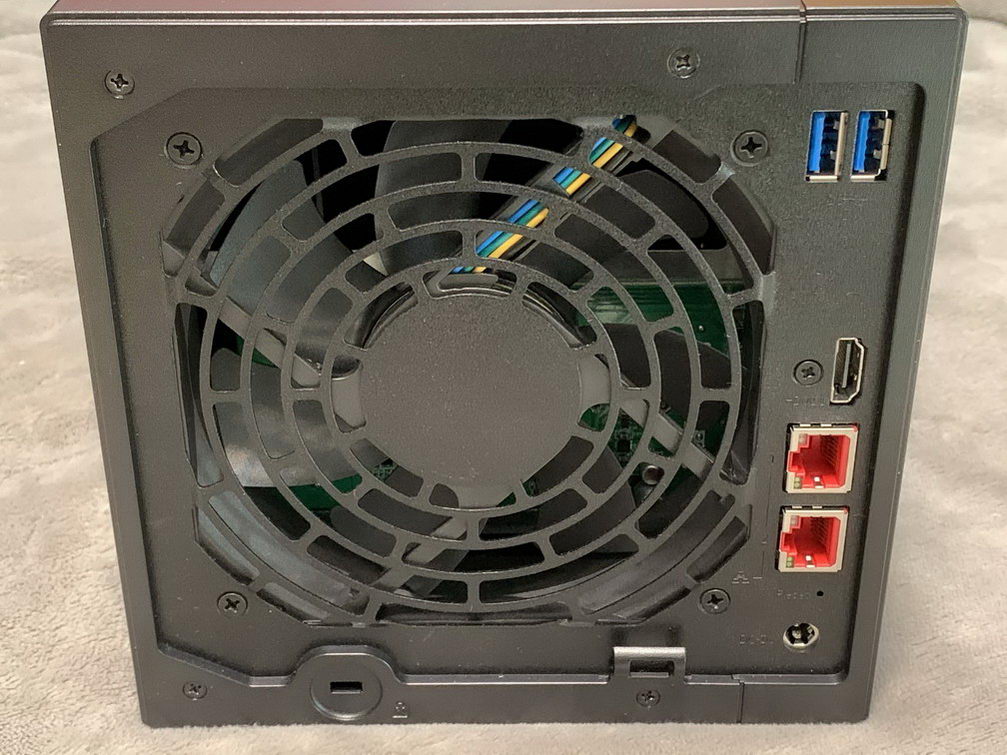

▼機身背面是直徑 14cm 的散熱風扇,運作噪音約在 30dB 以下,右側就是 USB、HDMI、及支援網路聚合 (Link Aggregation) 的 2 組 2.5GbE RJ-45 網路埠,
兩埠合計可以達到 5GbE 的網路速度,目前在 10GbE 交換器還是價格偏高的狀態 ,5GbE 不失為門檻較低的選擇,
HDMI 規格為 2.0a 則可以直接輸出 4K 60p 的影像,
2019-10-23 10:19


▼中央偏下方的鋁散熱片底下就是 Intel Celeron J4105 處理器 ( 這裡沒有另外拆開 ),

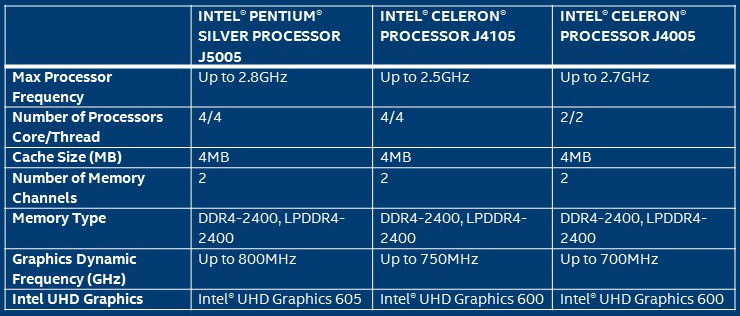

▼由以下的規格表可以知道,Intel Celeron J4105 這顆 CPU 為 4 核心+ 4MB 的快取記憶體,運作時脈最高可達 2.5GHz,繪圖晶片則是整合了 Intel UHD Graphics 600,硬體解碼可支援 HEVC/H.264 10bit 4K 和 VP9 10bit 4K,性能相當強悍,後面會以影片做測試,

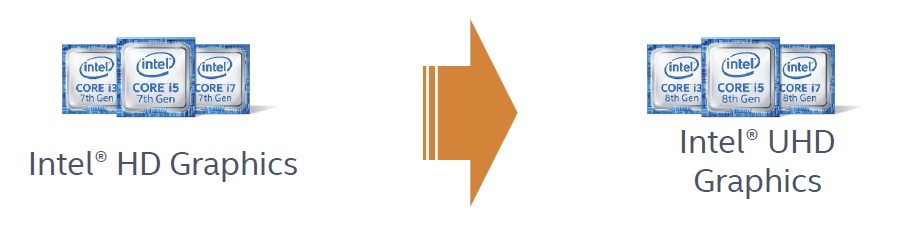

▼Intel 處理器內部的繪圖晶片也因處理器的改朝換代而有所升級,HD 轉變為 UHD,
2019-10-23 10:19
2019-10-23 10:19

▼記憶體的部分,出廠時給的是巨曜電子 ALTA 的單條 4GB RAM,不過因為有兩個插槽,如果想自己擴充升級到 8GB + 8GB 應該也沒有問題,

▼網路埠的晶片則是瑞昱電子的 RTL8125,查了一下,單顆頻寬可達 2.5Gbps,兩顆就符合聲稱的 5Gbps 規格,雖然沒有之前的 AS-4004T 的 10Gbps 快速,但門檻低一些對普及率來說也是好事,

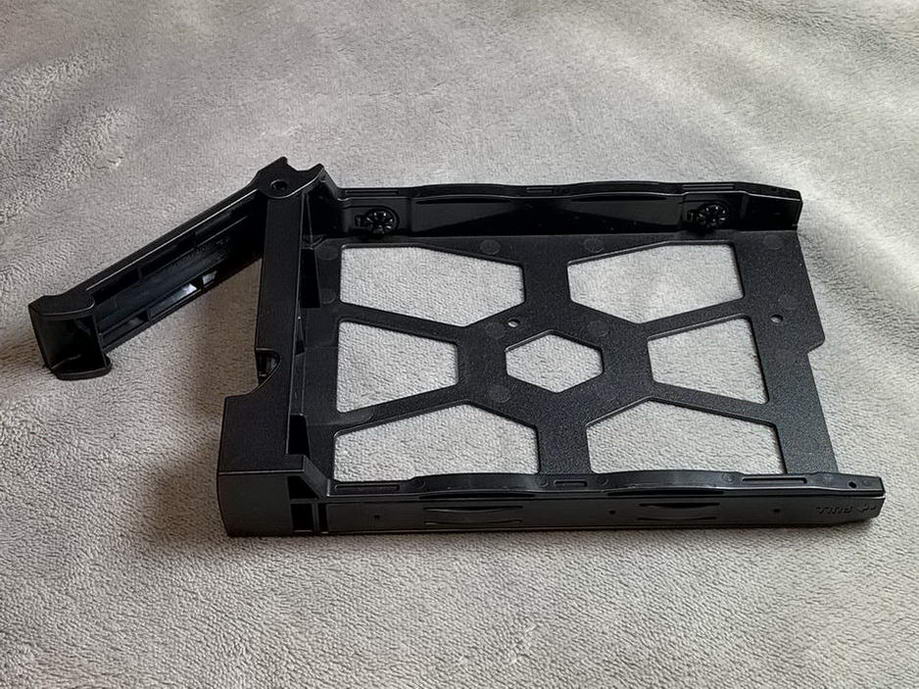

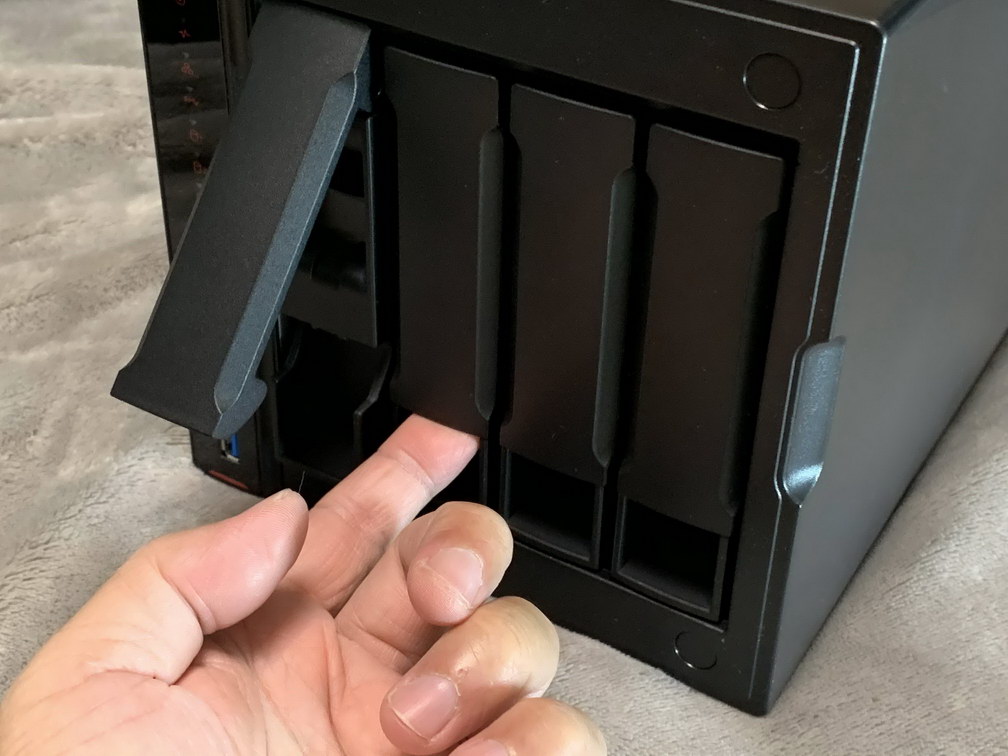

▼托盤的卡扣拆裝非常簡單,向上掰開就可以直接拉出來,

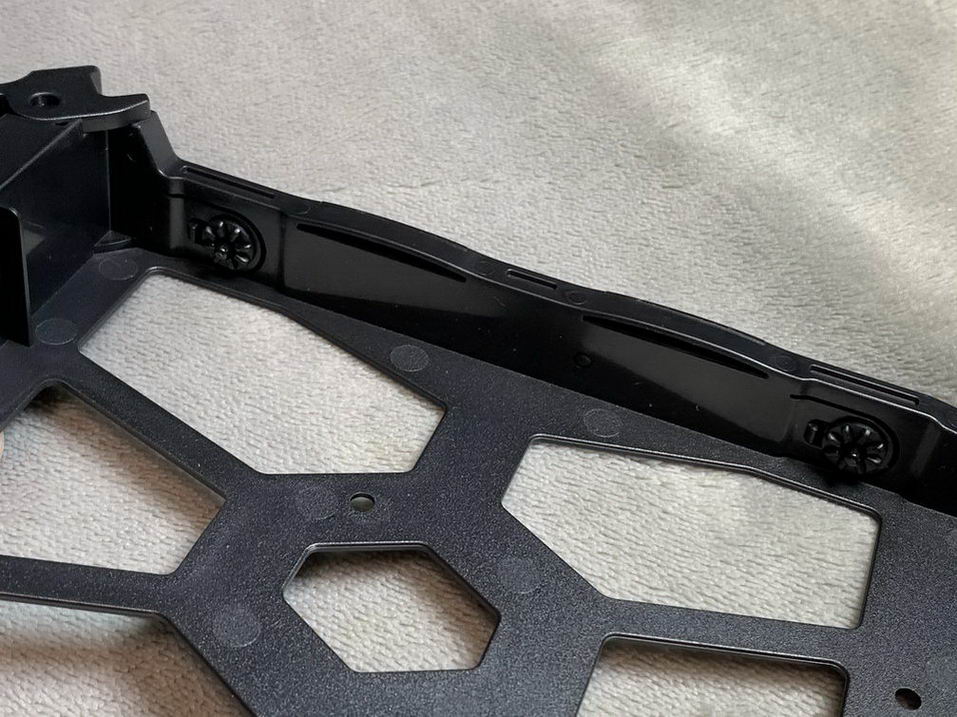

▼托盤整體都是塑膠,不會有生鏽的疑慮,
▼固定硬碟的部分以橡膠突出設計,這真是很聰明的做法啊!免工具就方便許多
2019-10-23 10:19
2019-10-23 10:19
2019-10-23 10:19
2019-10-23 10:19

   Seagate 希捷 IronWolf 那嘶狼 NAS 硬碟:

▼這次承蒙希捷 Seagate 提供優質硬碟,最適合 NAS 使用的就是 IRONWOLF 系列,詳細請參考這個連結,

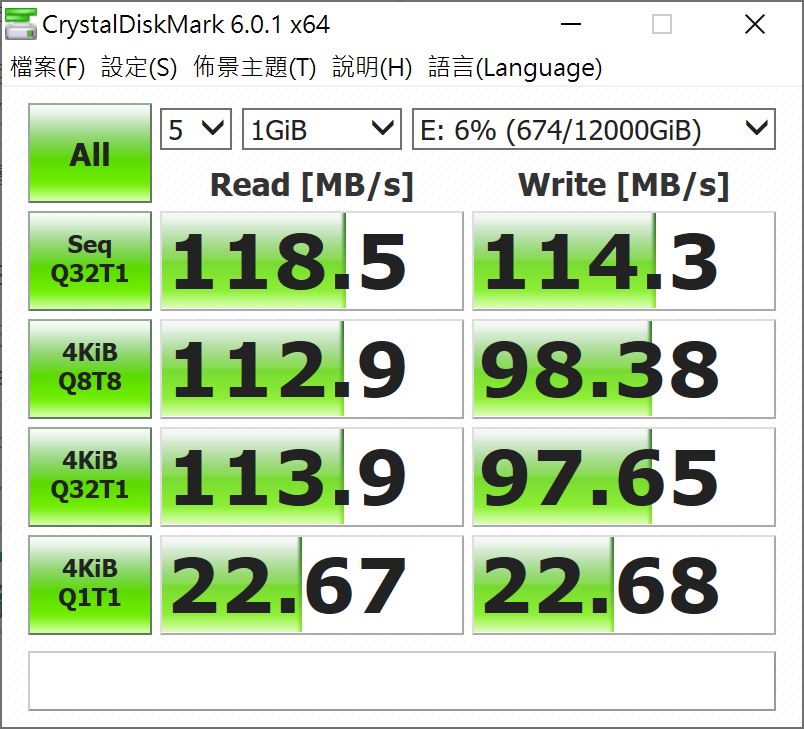

而如果放在 Asustor NAS AS-5304T 中做 RAID 5 的話,測出來的傳輸速度大約如下,平均都有 110 MB/s 以上,
2019-10-23 10:20

   NAS 安裝(系統設定):

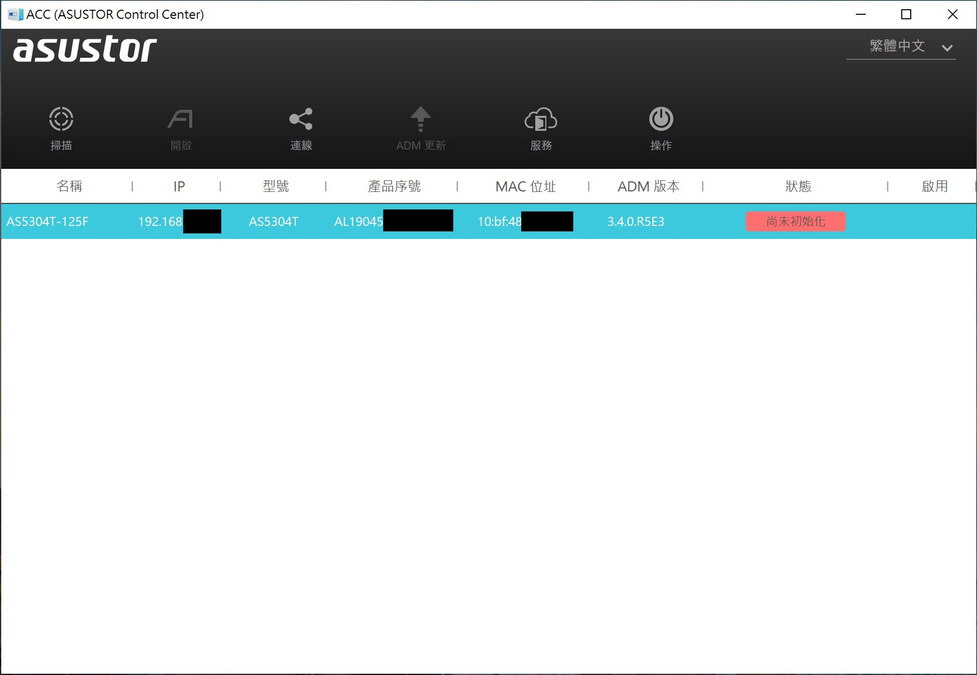

▼想控制 Asustor 的 NAS AS5304T 必須先安裝 ASUSTOR Control Center (簡稱 ACC),因為之前有安裝過,才一執行就要求更新,
▼只要 NAS 連接在區網內,應該立刻就能抓到,

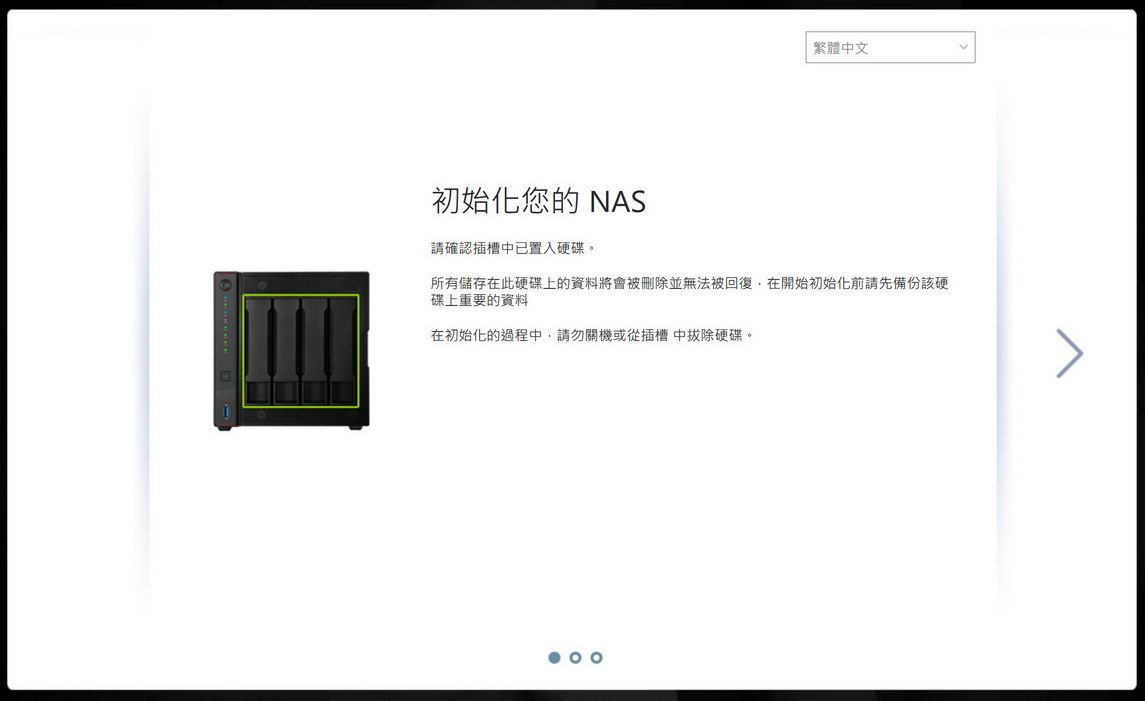

▼點選之後就進入設定精靈,只要按照步驟設定就可以了,過程相當簡單,
2019-10-23 10:19
2019-10-23 10:19
2019-10-23 10:19

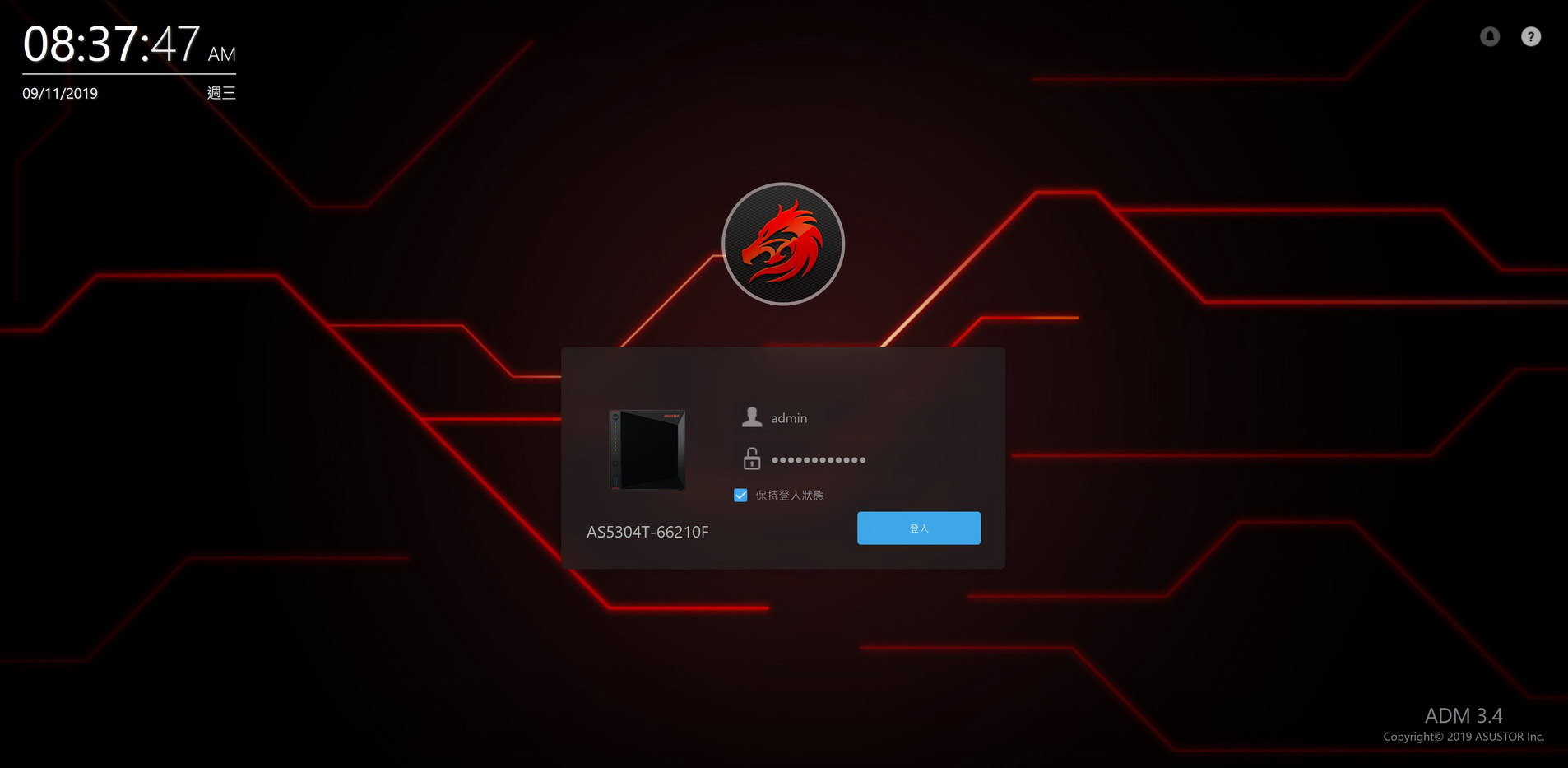

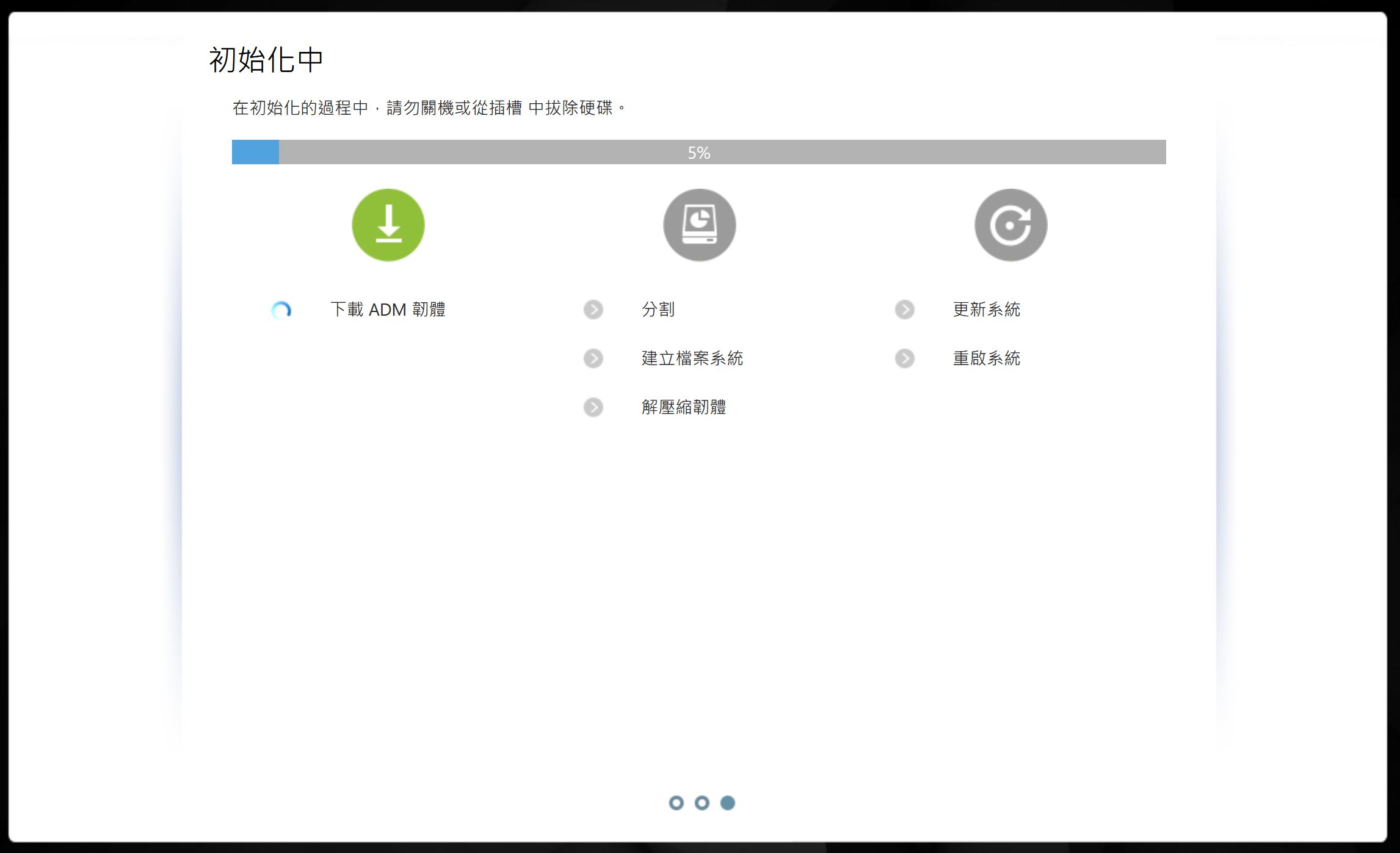

ADM 可以看做是 Asustor 的作業系統,也因為之前安裝過所以提示更新,

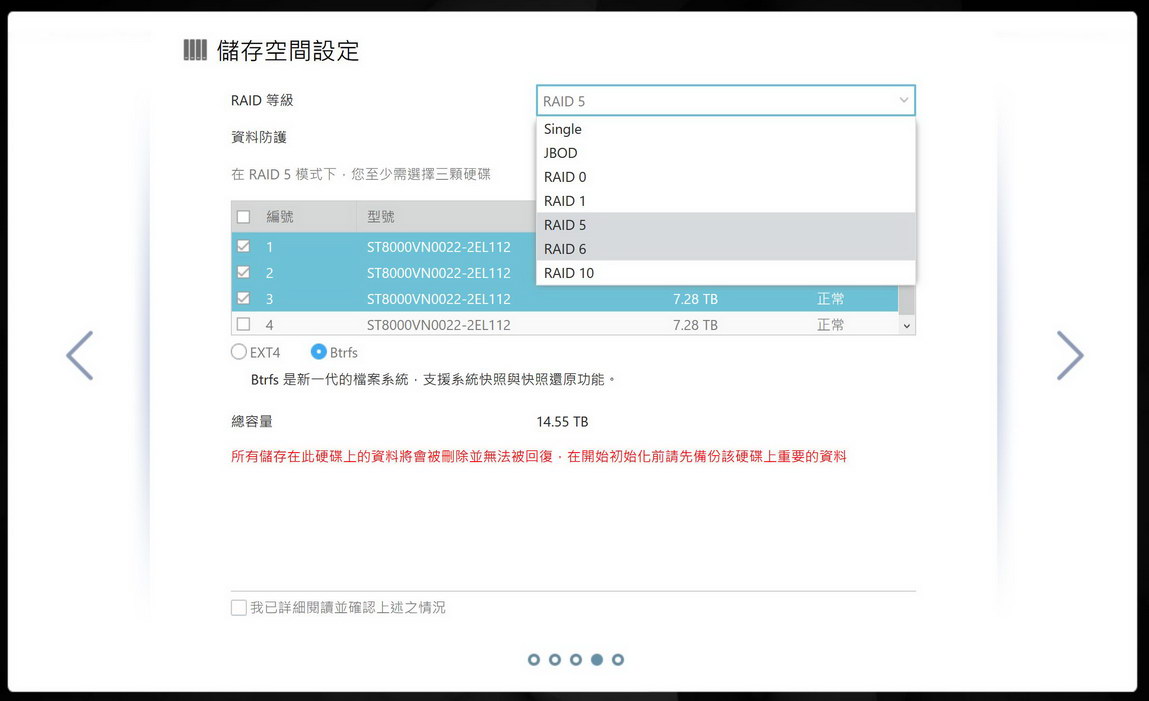

▼這邊設定一下磁碟陣列的格式,4 bay 的機種,建議是用 RAID 5。
另外檔案系統可以分為 EXT4 與 Btrfs 兩種格式,Btrfs 支援快照的功能,但當然會耗掉一些空間,就看個人的需求做取捨,
2019-10-23 10:19


   以無線方式連接網路:

假設你的書房什麼的剛好沒有有線網路怎麼辦?放心,網路走無線照樣可以通,

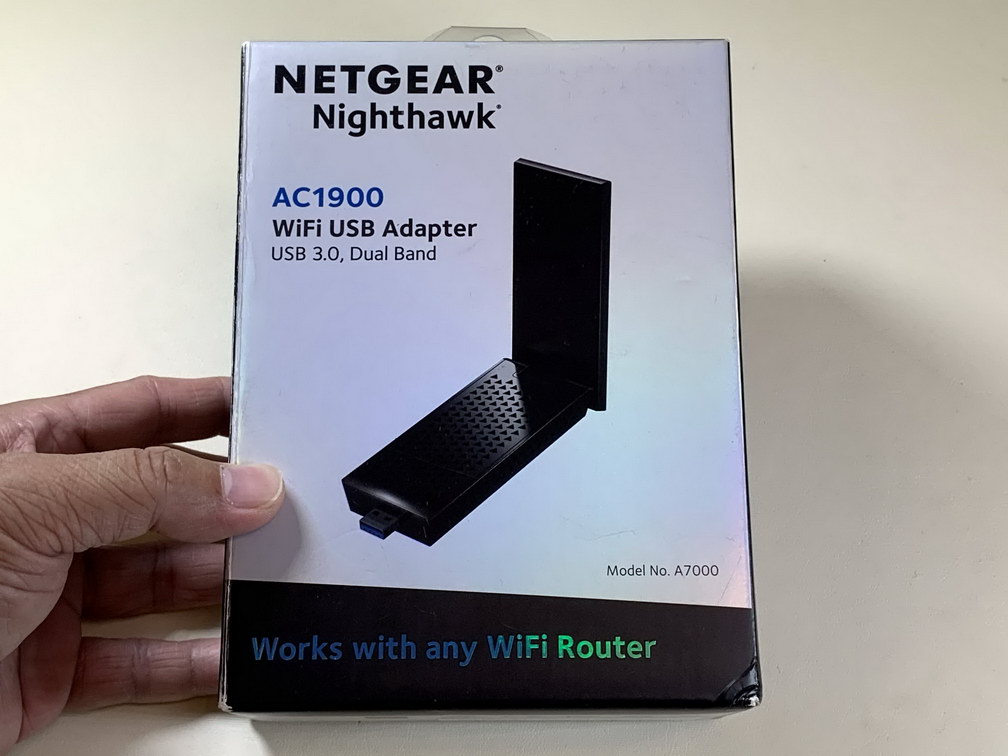

▼這裡承蒙 Netgear 出借 夜鷹 A7000 AC1900 雙頻 USB 3.0 無線網卡,外盒標示很清楚,

▼順時針由左上依序是:本體、快速使用說明書、安裝光碟、磁吸底座,
▼背面是一些特色的描述,
AC1900 同步雙頻 WiFi (2.4GHz 600 Mbps + 5GHz 1300 Mbps)
支援 Beamforming+ 功能,提升 WiFi 速度、穩定度與傳輸範圍
支援高速 USB 3.0
相容於任何的 WiFi 路由器,
具備 WPS 按鍵可快速與路由器連線,
2019-10-23 10:18
2019-10-23 10:18
2019-10-23 10:18
2019-10-23 10:18

▼再另一側是包裝內容物、無線網路規格、系統需求 ( 支援 Windows 與 Mac OS® 系統 )、與保固資訊,

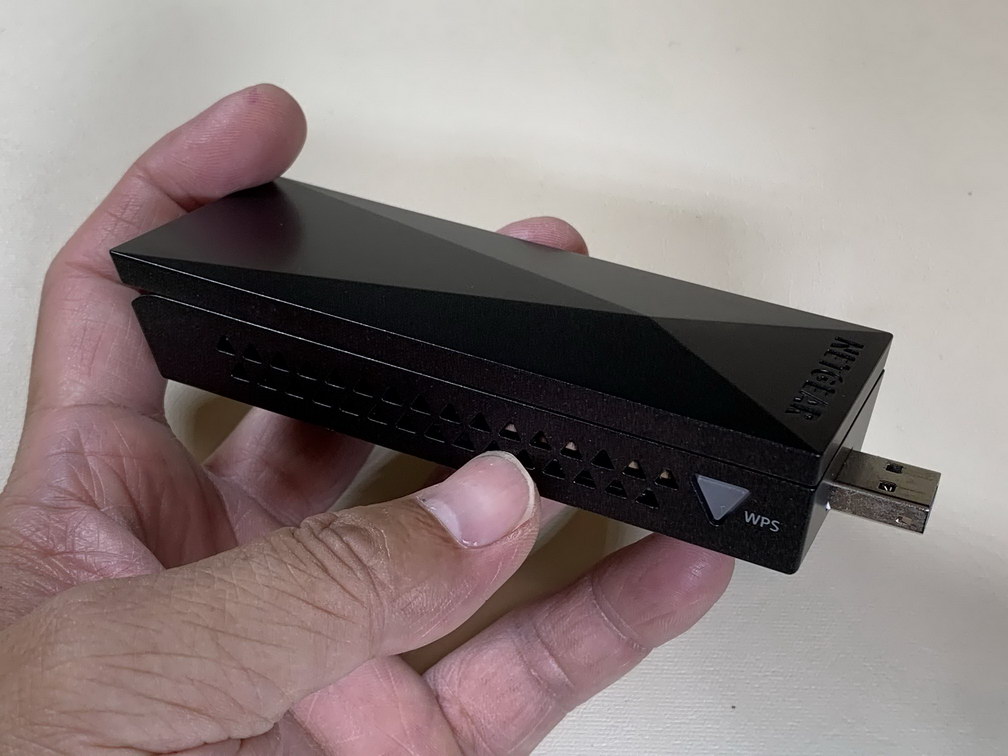

▼來看一下本體,整個就像支肥大的 USB 隨身碟,發現了嗎?也是菱格紋設計,跟 AS5304T 根本絕配,側邊有 WPS 按鍵,

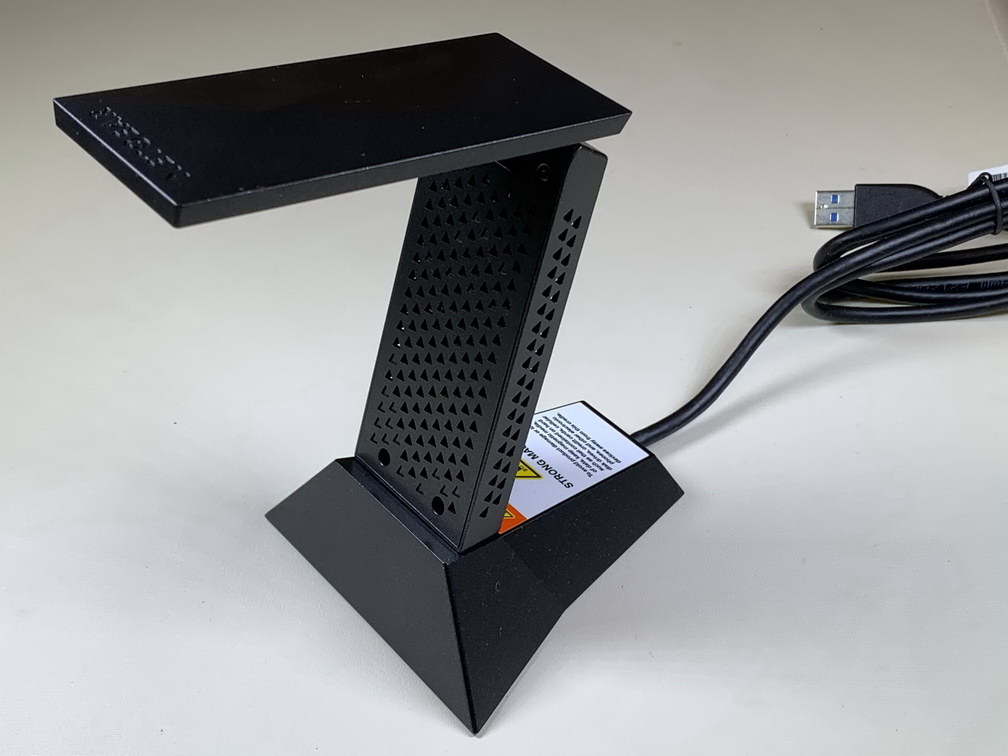

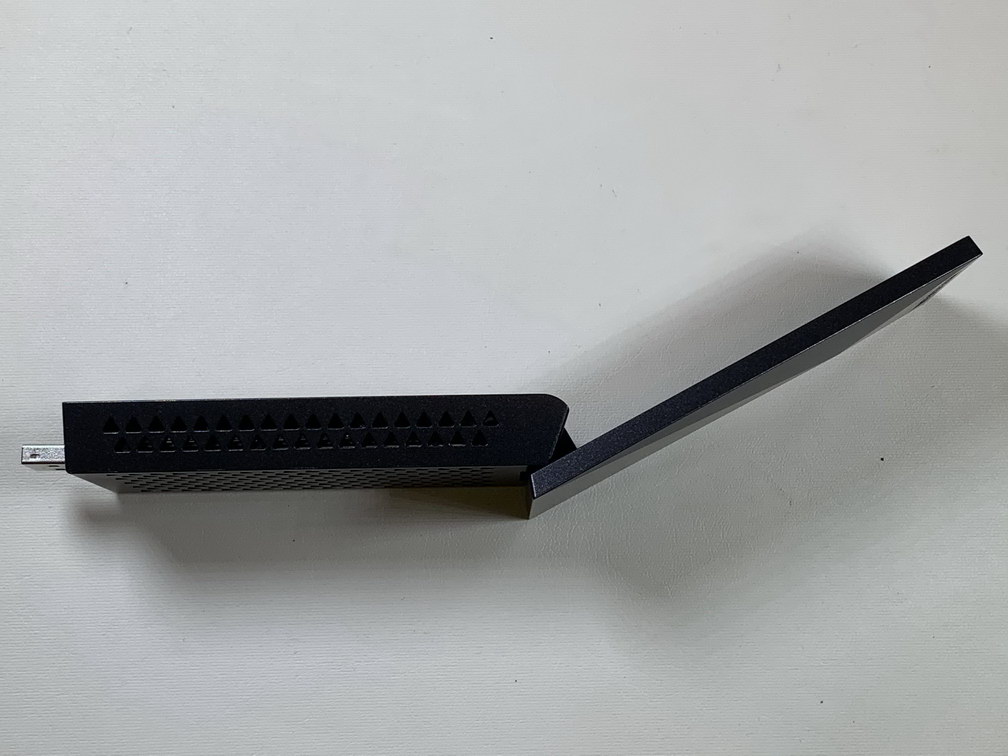

▼為了達到良好的散熱,四面佈滿了三角形的開孔把本體展開就形成 天線 + 底部 的狀態這時候就需要底座來延長距離,插上底座,造型優美,後端是 USB 3.0 線材,
▼上蓋裡面其實就是天線,可以轉向不同角度,好像一隻眼鏡蛇,
▼插上 NAS 之後,我們進到 ADM 中的「外接裝置」看一下,選擇「Wi-Fi」,有出現 A7000
▼馬上就搜尋到我的 Router,「AsusOnHub」,這裡 AC 跟 BGN 就是 5GHz 跟 2.4GHz 的差異,
▼輸入密碼,連上 Wi-Fi 了,5GHz 速度是 1300 Mb/s 沒錯。前面提過,LAN 1 + LAN 2 則可以達到 2000 Mb/s。

▼在預設通訊閘這邊記得要切換有線或無線,

   建立 iSCSI 伺服器:

如果你想把 NAS 中的多顆硬碟整合成一顆然後直接由電腦端存取,最好的方法就是建立 iSCSI 伺服器,
關於 iSCSI,這裡有詳細的解說,
這樣可以善用 NAS 的硬碟容量,例如你 Steam 的遊戲檔案很大,就可以直接安裝在 iSCSI 這個虛擬硬碟裡面,來看看如何設定吧,
▼進入 ADM 的「儲存管理員」,選擇 iSCSI,按下「建立」,

   硬碟速度測試:

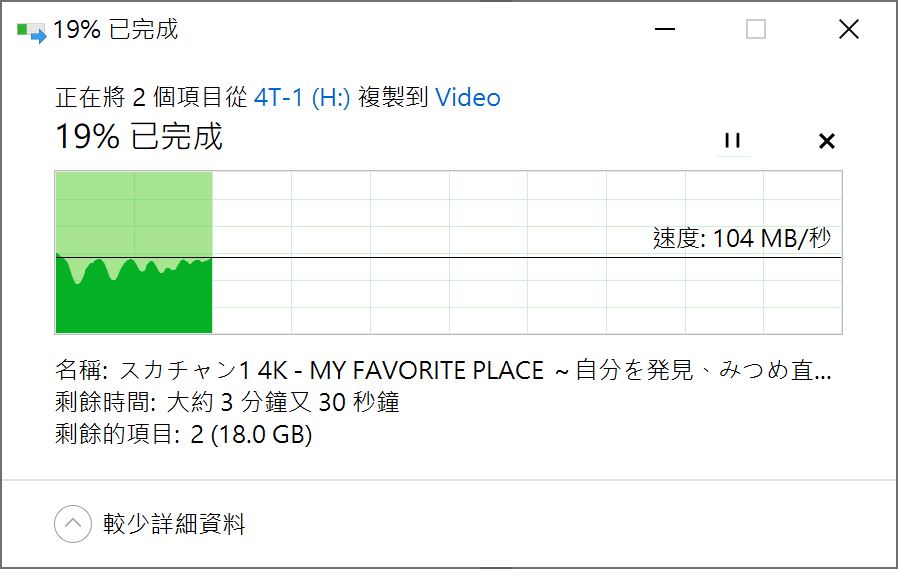

▼如果是掛載網路磁碟 SAMBA,速度可以達到 120MB/s 左右,
RAID 5 copy.JPG
2019-10-23 10:19


▼如果不透過路由器跟交換器 Switcher,直接以一條 RJ-45 網路線連接到有 10GBps 網卡的電腦 ( 對應 Multi-Giga 向下相容於 2.5GBps ),

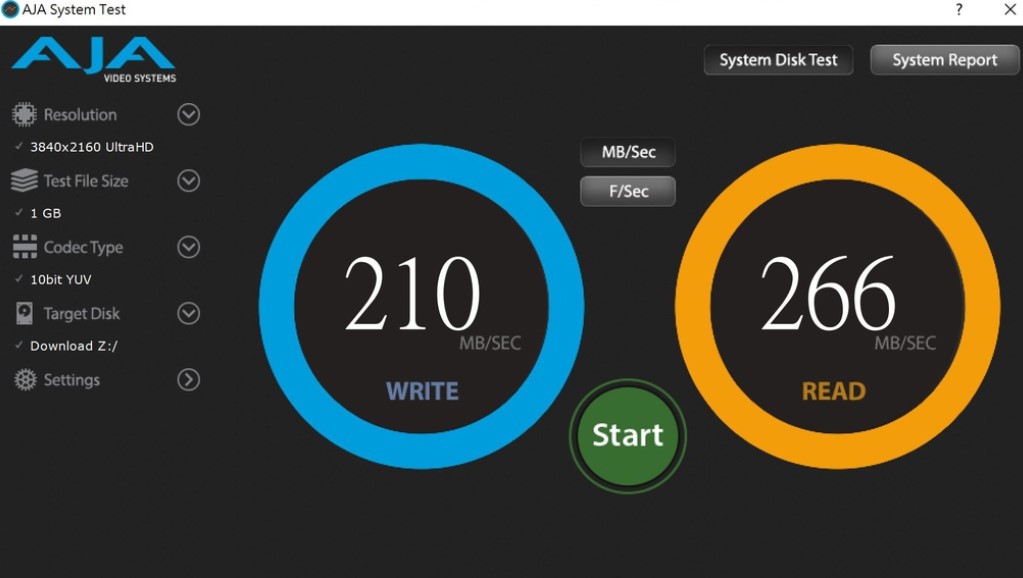

以 AJA System Test 測速,讀 266MB/s,寫 210MB/s,
▼以 CrystalDiskMark 6.0.2 x64 測速,讀寫都可以達到接近 300MB/s,速度令人滿意。
2019-10-23 16:50

  安裝遊戲:

因為已經建立好了一顆 iSCSI 硬碟,這時候就可以當作一般的硬碟來使用,前面提過就算是 Steam 的遊戲也可以安裝在這顆 iSCSI 硬碟,
▼遊戲原本預設的安裝路徑是在 C 槽的 Program Files 底下,
▼現在可以直接安裝在剛剛建立好的 iSCSI 硬碟,安裝目錄改到 E 槽,
▼照樣可以玩,而且不佔自己電腦的空間,不過想玩遊戲的時候要確保 NAS 是在開機的狀態,


   BT 下載:

NAS 可以當作 BT 下載的伺服器,好處是這樣就不需開電腦了,而且下載好的影音檔可以直接做串流,讓你人不在家也可以享受 NAS 中的影音檔案,
請網友注意影音檔案的著作權法,此處僅作為測試使用
有關 BT 的下載程式有很多種,App Central 中就有知名的 utorrent 與 Transmission 兩種,其實功能上都是差不多的,底下是使用 Transmission 的示範,
▼先安裝 Transmission,
2019-10-23 10:20

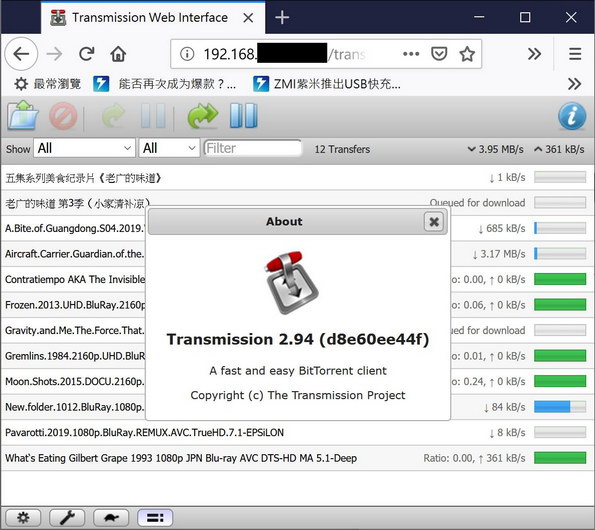

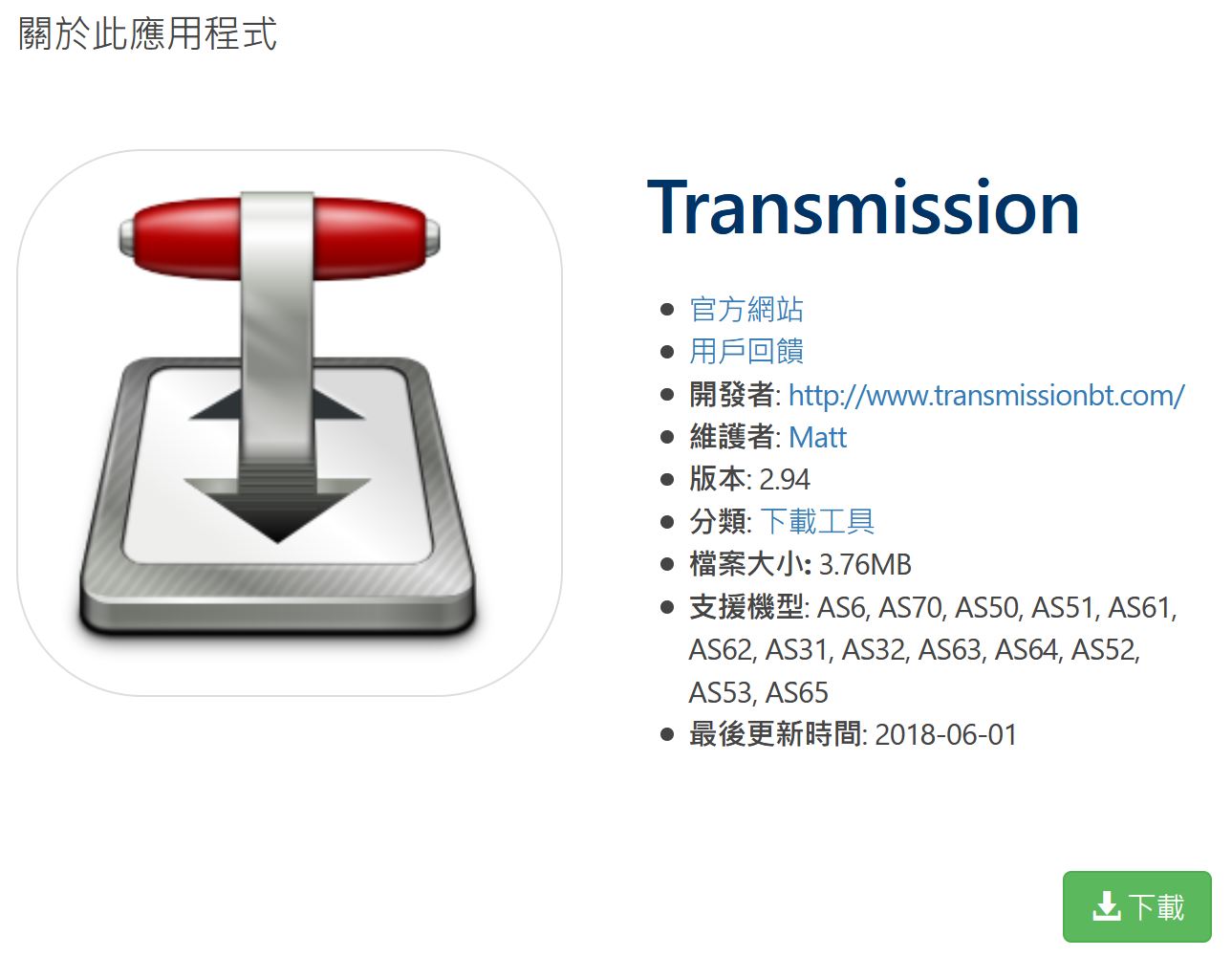

▼Transmission 目前的最新版本是 2.94
2019-10-23 10:20

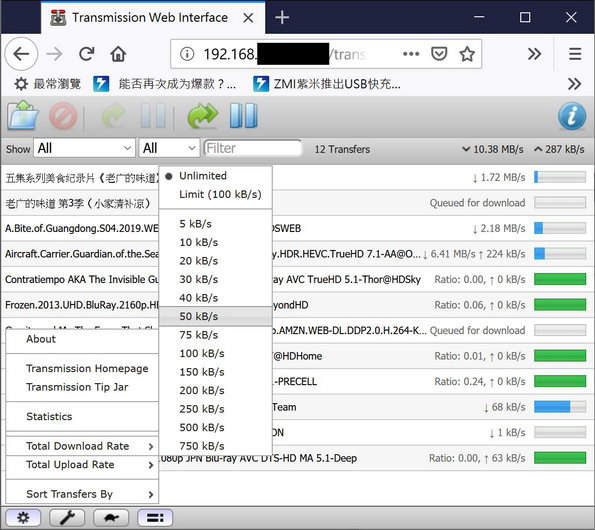

▼把取得的種子檔案上傳之後就可以開始下載,選項中也有多個項目可以設定,跟電腦版都相同,非常方便,
2019-10-23 10:20


   Plex Media Server:

下載了檔案之後,如果想在戶外使用各式平台讀取 NAS 中的影音檔案,除了官方的手機 Apps 以外,Plex Media Server 是其中一個好選擇,
▼它的好處在於可以幫你整理檔案,不論是照片、音樂、影片、電視節目、甚至是 VR 等等,介面優美且對應各種裝置或平台,不管人在何處只要有網路都可以連上。

▼這個軟體如果需要進階的功能是需要費用的,不過華芸的 NAS 用戶可以獲得 30 天的免費試用,
▼所謂付費的 Plex Pass 依據時間長短跟分為不同的等級,有月費、年費、或是終身版等等選擇,這就看各人需求了,
▼由 ADM 中打開軟體之後馬上會搜尋到我們這台 AS5304T,
▼在這之前我就預先把一些影片拷貝到 NAS 中的 Video 檔案夾了,所以可以交由 Plex 來整理裡面的媒體,
▼測試一下以 iPad 觀賞的效果,先安裝 iPad 版的 App
[attach]2155882[/attach]

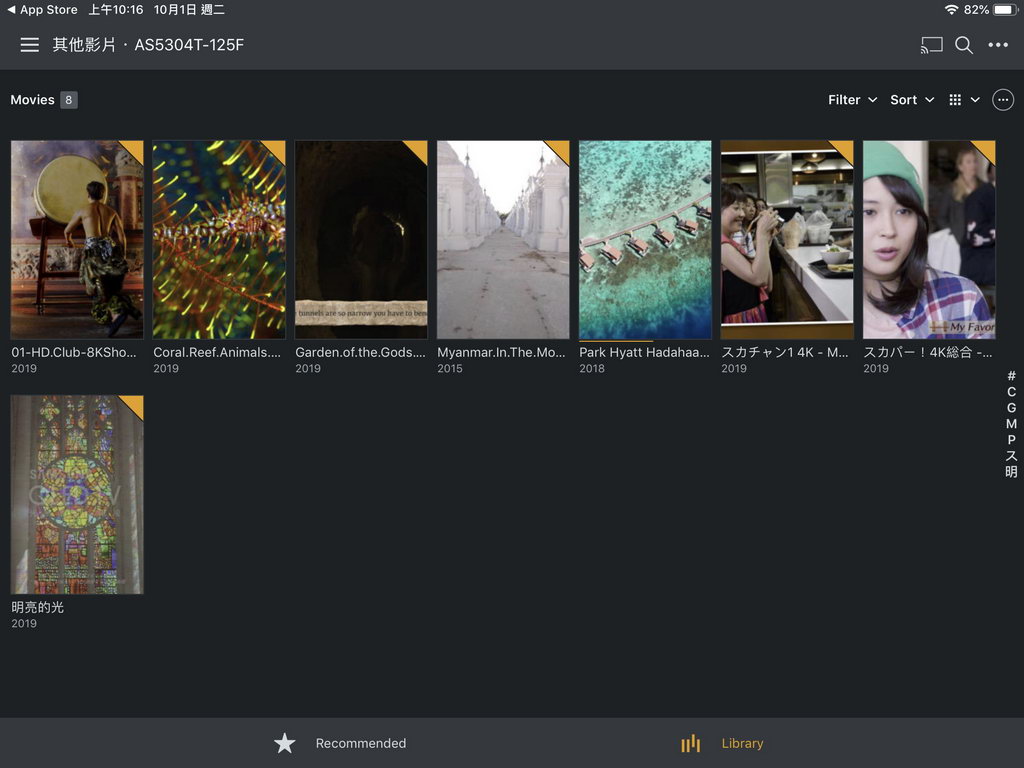

▼影片都搜尋到了,而且有縮圖,
2019-10-23 10:19

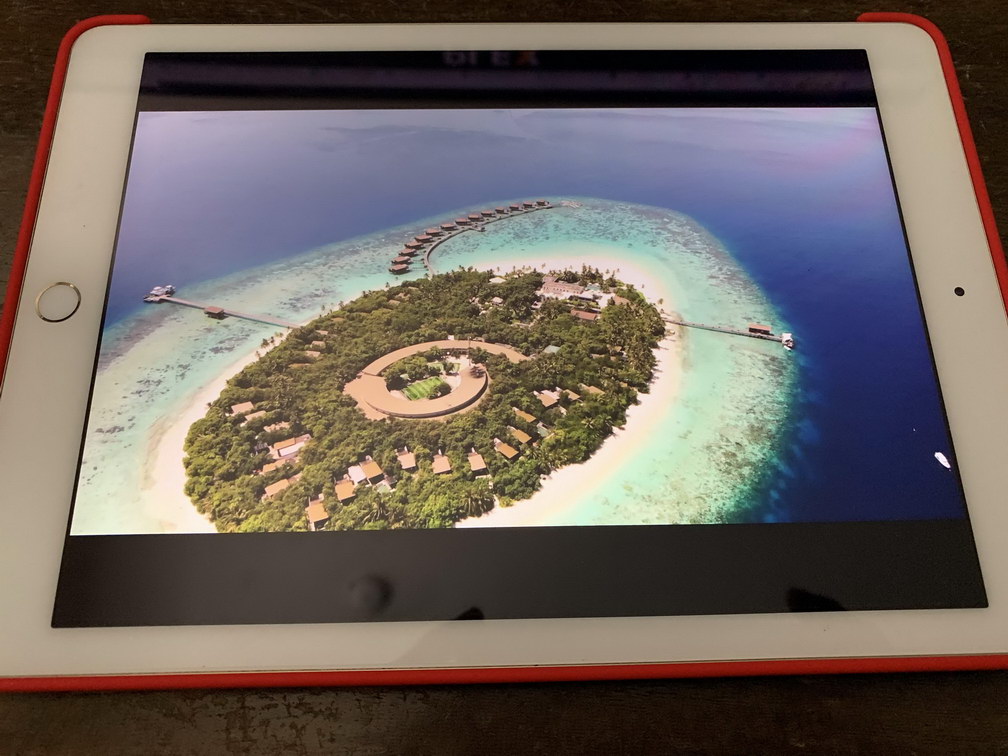

▼實際在 iPad 上撥放,順暢不 Lag,
2019-10-23 10:19

▼解析度很高,應該有 2048 x 1536,
Plex on iPad.jpg
2019-10-23 10:19

   總結:

優點:
1. 硬體配置提升,使用體驗比過往機種更佳,三年保固可以安心使用
2. 配備 2.5GbE 網路連接埠,支援網路聚合最高可達 5Gbps 的傳輸速度,檔案傳輸更省時 (電競等級規格)
3. 支援多種外接設備,包括鍵盤、滑鼠、USB Wi-Fi 網卡等等
4. App Central 軟體商店中的 Apps 不斷增加,有各種應用,功能齊全
5. iSCSI 的應用方式可以把一些硬碟空間挪作他用,Steam 平台中的遊戲也可直接安裝。

建議:
若將 NAS 定位為多媒體的儲存中心,一些多媒體的 Apps 是否可以在出廠時直接內建,免去再安裝的麻煩

詳細介紹在請往mobile 01 傳送門
